Instrukcja instalowania dodatkowego układu zasilania paliwem LPG w samochodzie: RENAULT THALIA 1,4 8v typ pojazdu : B typ silnika: K7JA7

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja instalowania dodatkowego układu zasilania paliwem LPG w samochodzie: RENAULT THALIA 1,4 8v typ pojazdu : B typ silnika: K7JA7"

Transkrypt

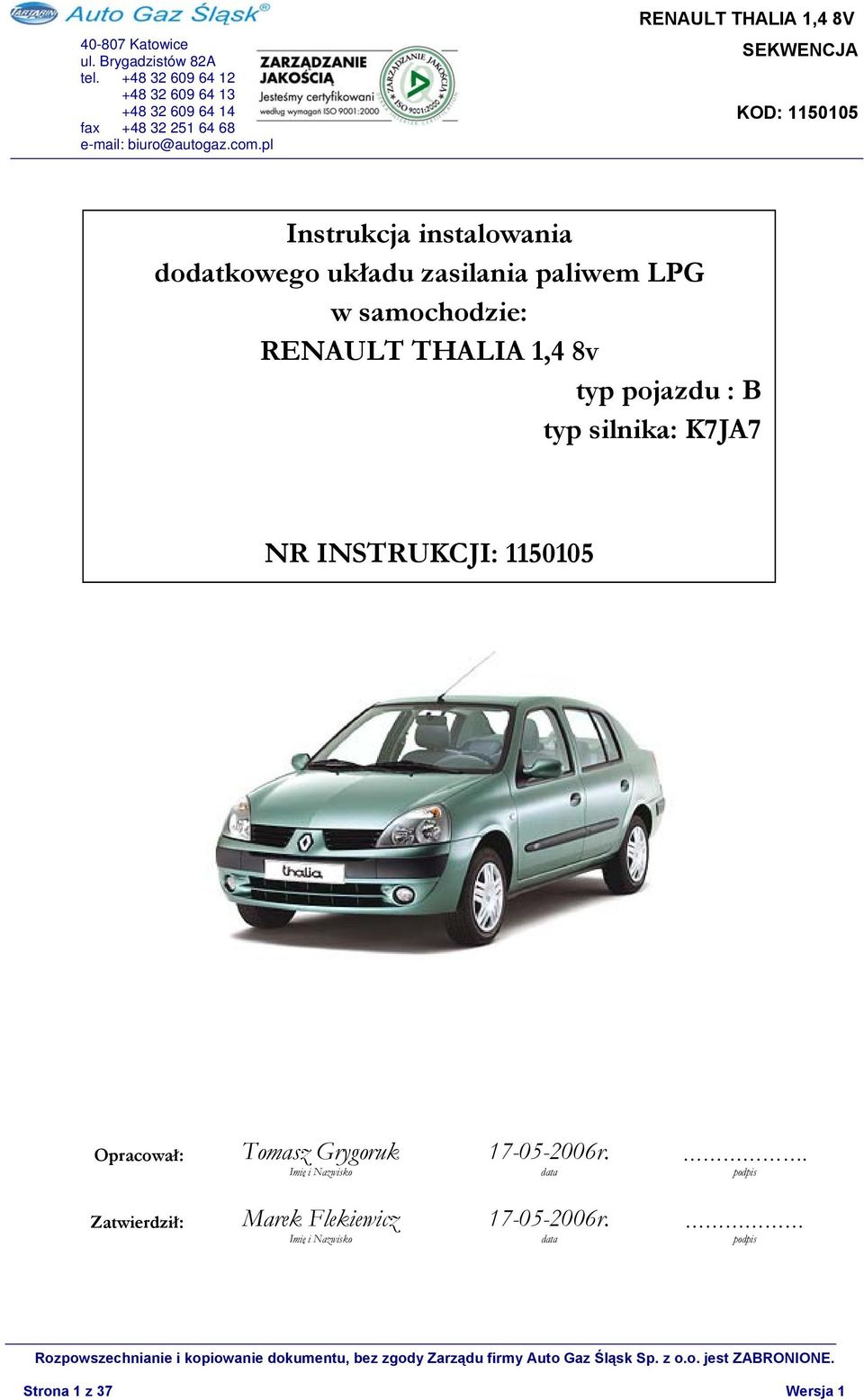

1 Instrukcja instalowania dodatkowego układu zasilania paliwem LPG w samochodzie: RENAULT THALIA 1,4 8v typ pojazdu : B typ silnika: K7JA7 NR INSTRUKCJI: Opracował: Tomasz Grygoruk r.. Imię i Nazwisko data podpis Zatwierdził: Marek Flekiewicz r. Imię i Nazwisko data podpis Strona 1 z 37 Wersja 1

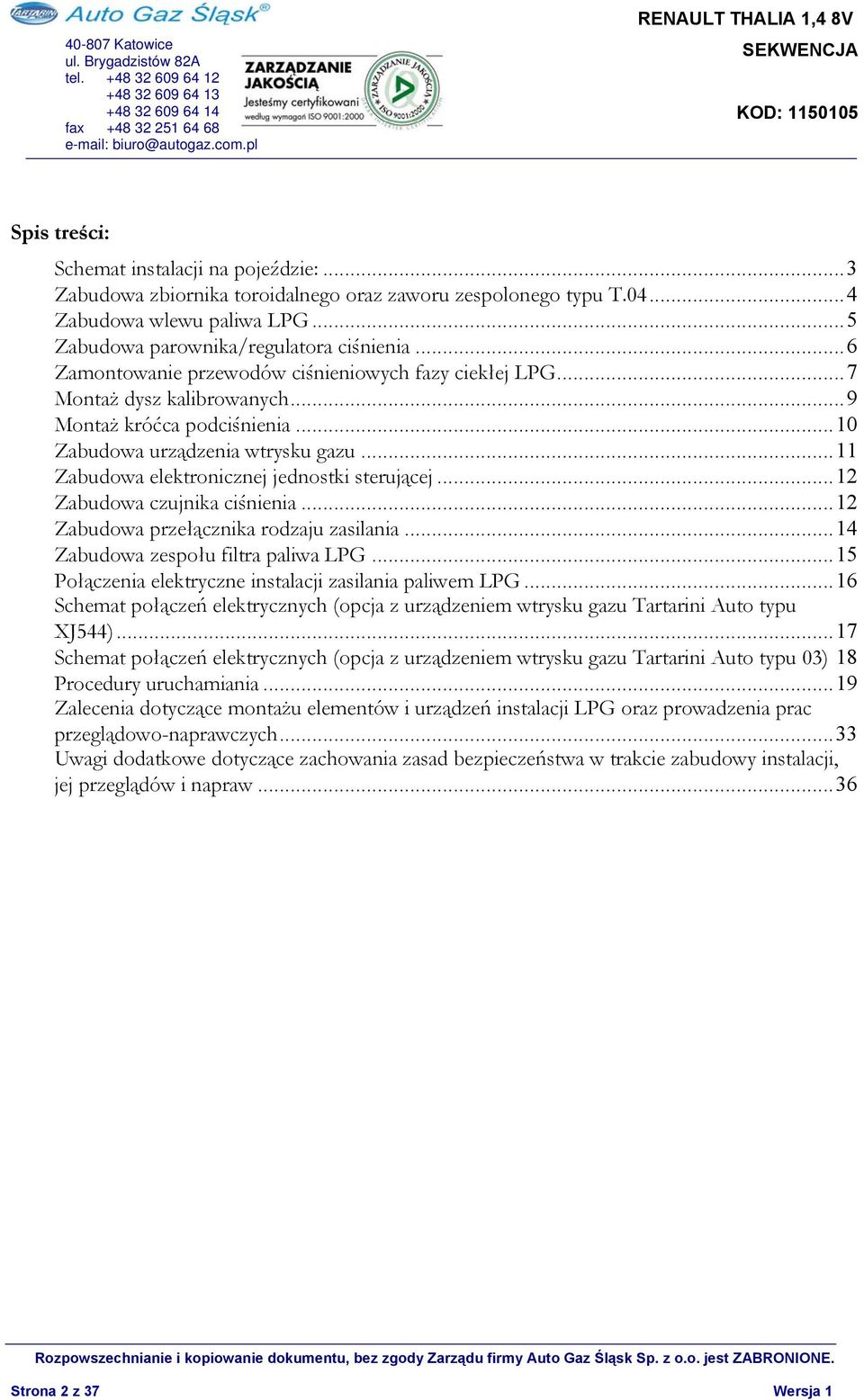

2 Spis treści: Schemat instalacji na pojeździe:...3 Zabudowa zbiornika toroidalnego oraz zaworu zespolonego typu T Zabudowa wlewu paliwa LPG...5 Zabudowa parownika/regulatora ciśnienia...6 Zamontowanie przewodów ciśnieniowych fazy ciekłej LPG...7 Montaż dysz kalibrowanych...9 Montaż króćca podciśnienia...10 Zabudowa urządzenia wtrysku gazu...11 Zabudowa elektronicznej jednostki sterującej...12 Zabudowa czujnika ciśnienia...12 Zabudowa przełącznika rodzaju zasilania...14 Zabudowa zespołu filtra paliwa LPG...15 Połączenia elektryczne instalacji zasilania paliwem LPG...16 Schemat połączeń elektrycznych (opcja z urządzeniem wtrysku gazu Tartarini Auto typu XJ544)...17 Schemat połączeń elektrycznych (opcja z urządzeniem wtrysku gazu Tartarini Auto typu 03) 18 Procedury uruchamiania...19 Zalecenia dotyczące montażu elementów i urządzeń instalacji LPG oraz prowadzenia prac przeglądowo-naprawczych...33 Uwagi dodatkowe dotyczące zachowania zasad bezpieczeństwa w trakcie zabudowy instalacji, jej przeglądów i napraw...36 Strona 2 z 37 Wersja 1

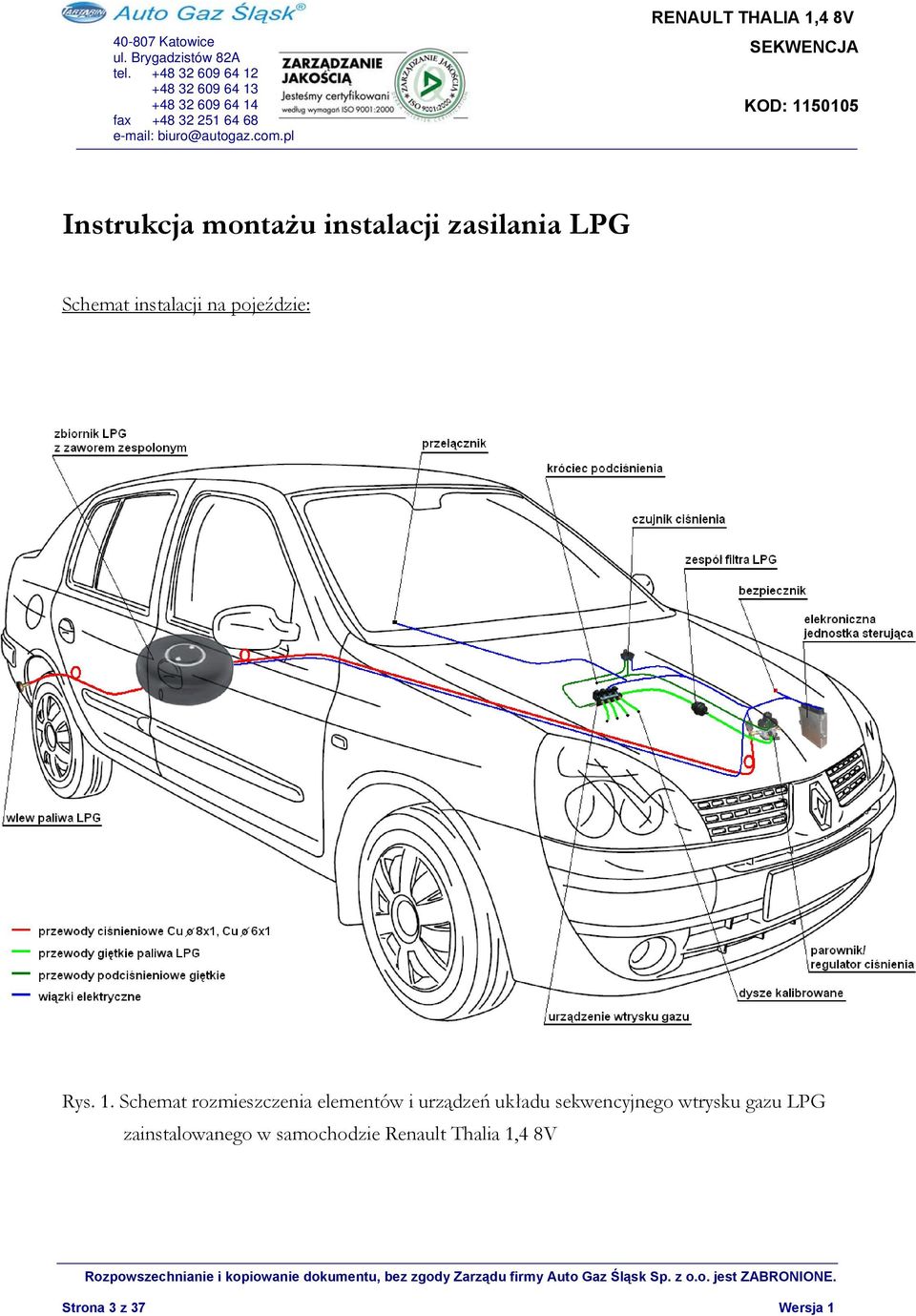

3 Instrukcja montażu instalacji zasilania LPG Schemat instalacji na pojeździe: Rys. 1. Schemat rozmieszczenia elementów i urządzeń układu sekwencyjnego wtrysku gazu LPG zainstalowanego w samochodzie Renault Thalia 1,4 8V Strona 3 z 37 Wersja 1

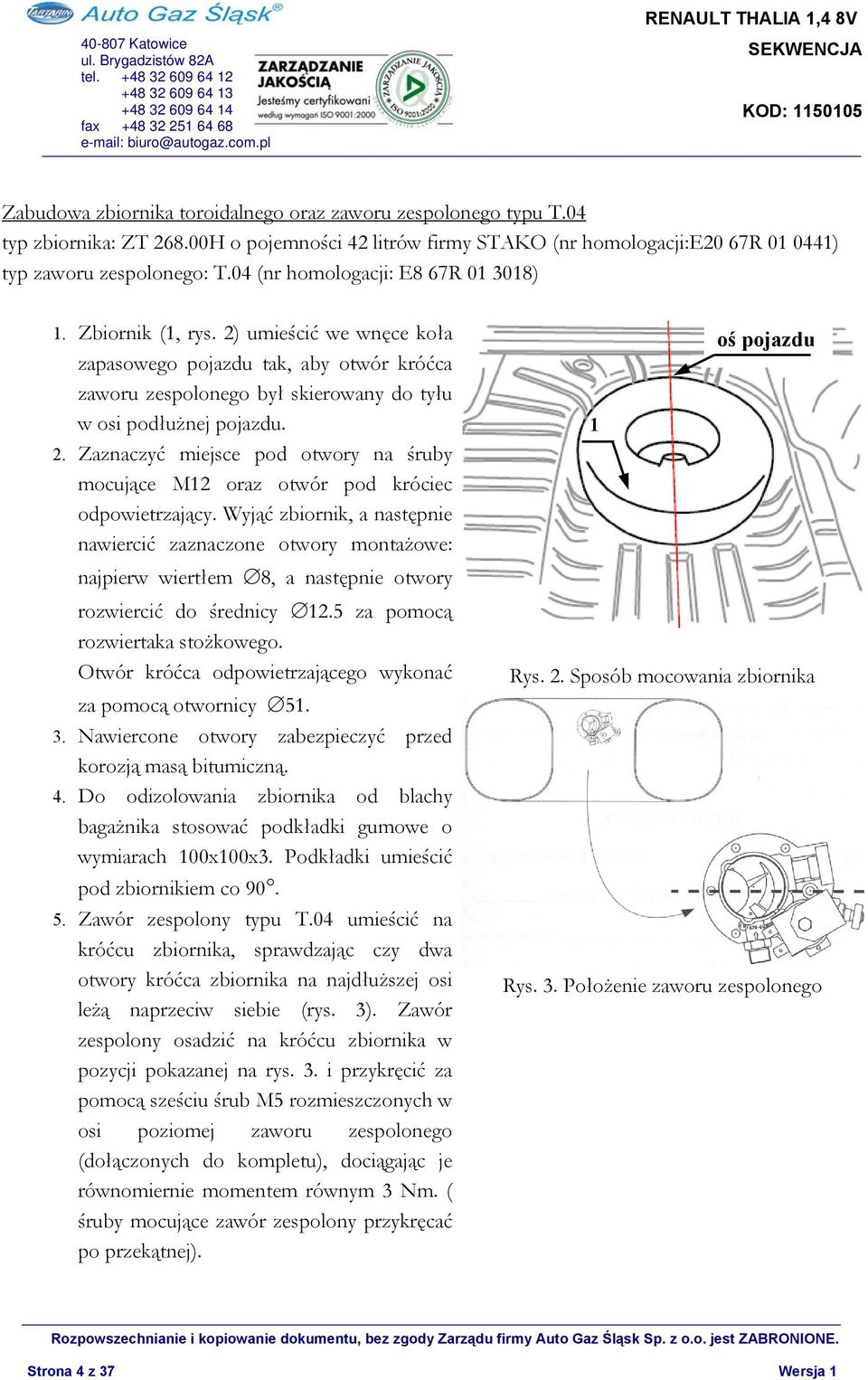

4 Katowice Zabudowa zbiornika toroidalnego oraz zaworu zespolonego typu T.04 typ zbiornika: ZT H o pojemności 42 litrów firmy STAKO (nr homologacji:e20 67R ) typ zaworu zespolonego: T.04 (nr homologacji: E8 67R ) 1. Zbiornik (1, rys. 2) umieścić we wnęce koła zapasowego pojazdu tak, aby otwór króćca zaworu zespolonego był skierowany do tyłu w osi podłużnej pojazdu. 2. Zaznaczyć miejsce pod otwory na śruby mocujące M12 oraz otwór pod króciec odpowietrzający. Wyjąć zbiornik, a następnie nawiercić zaznaczone otwory montażowe: najpierw wiertłem 8, a następnie otwory rozwiercić do średnicy 12.5 za pomocą rozwiertaka stożkowego. Otwór króćca odpowietrzającego wykonać za pomocą otwornicy Nawiercone otwory zabezpieczyć przed korozją masą bitumiczną. 4. Do odizolowania zbiornika od blachy bagażnika stosować podkładki gumowe o wymiarach 100x100x3. Podkładki umieścić pod zbiornikiem co Zawór zespolony typu T.04 umieścić na króćcu zbiornika, sprawdzając czy dwa otwory króćca zbiornika na najdłuższej osi leżą naprzeciw siebie (rys. 3). Zawór zespolony osadzić na króćcu zbiornika w pozycji pokazanej na rys. 3. i przykręcić za pomocą sześciu śrub M5 rozmieszczonych w osi poziomej zaworu zespolonego (dołączonych do kompletu), dociągając je równomiernie momentem równym 3 Nm. ( śruby mocujące zawór zespolony przykręcać po przekątnej). oś pojazdu 1 Rys. 2. Sposób mocowania zbiornika Rys. 3. Położenie zaworu zespolonego Strona 4 z 37 Wersja 1

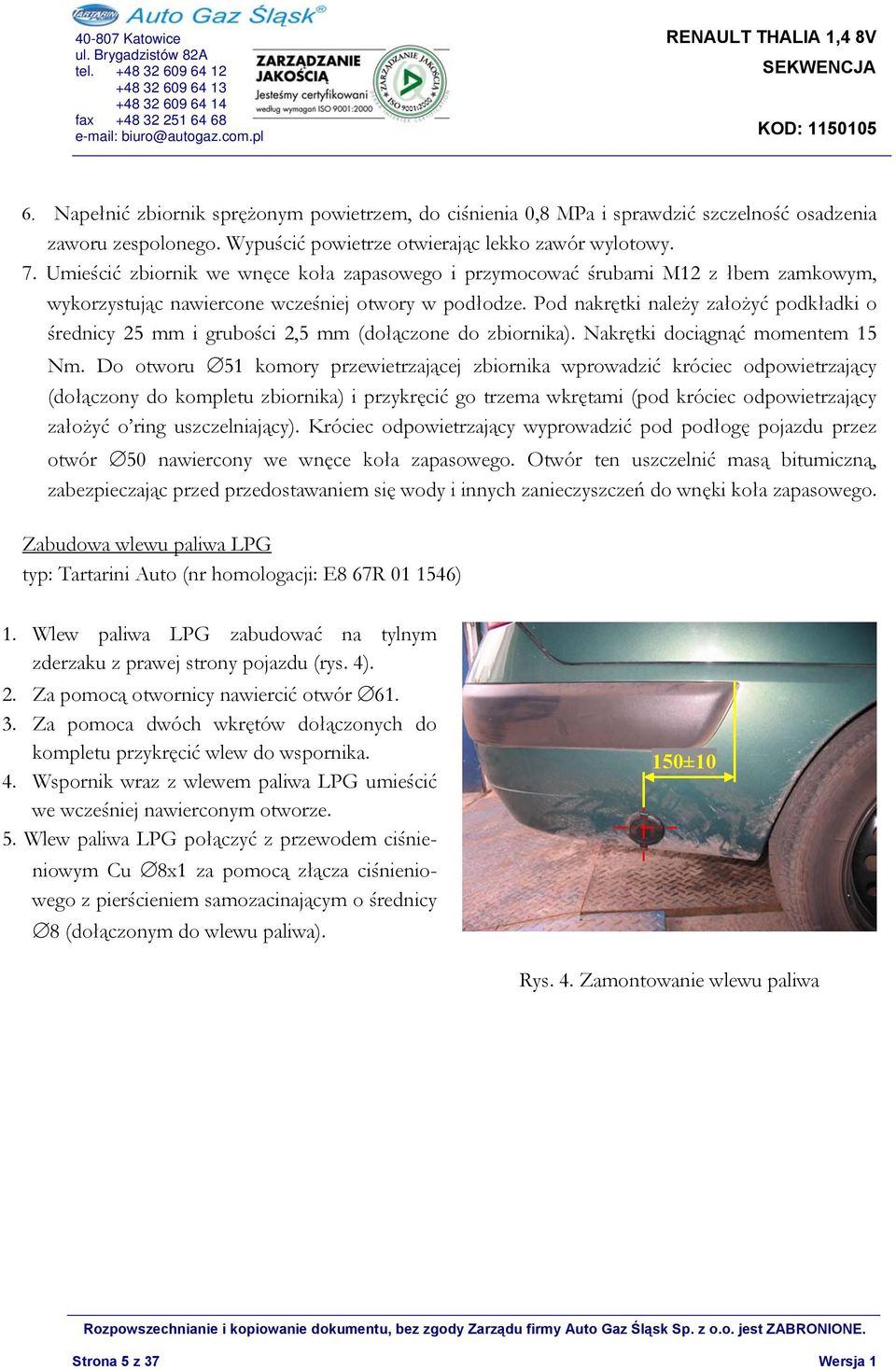

5 6. Napełnić zbiornik sprężonym powietrzem, do ciśnienia 0,8 MPa i sprawdzić szczelność osadzenia zaworu zespolonego. Wypuścić powietrze otwierając lekko zawór wylotowy. 7. Umieścić zbiornik we wnęce koła zapasowego i przymocować śrubami M12 z łbem zamkowym, wykorzystując nawiercone wcześniej otwory w podłodze. Pod nakrętki należy założyć podkładki o średnicy 25 mm i grubości 2,5 mm (dołączone do zbiornika). Nakrętki dociągnąć momentem 15 Nm. Do otworu 51 komory przewietrzającej zbiornika wprowadzić króciec odpowietrzający (dołączony do kompletu zbiornika) i przykręcić go trzema wkrętami (pod króciec odpowietrzający założyć o ring uszczelniający). Króciec odpowietrzający wyprowadzić pod podłogę pojazdu przez otwór 50 nawiercony we wnęce koła zapasowego. Otwór ten uszczelnić masą bitumiczną, zabezpieczając przed przedostawaniem się wody i innych zanieczyszczeń do wnęki koła zapasowego. Zabudowa wlewu paliwa LPG typ: Tartarini Auto (nr homologacji: E8 67R ) 1. Wlew paliwa LPG zabudować na tylnym zderzaku z prawej strony pojazdu (rys. 4). 2. Za pomocą otwornicy nawiercić otwór Za pomoca dwóch wkrętów dołączonych do kompletu przykręcić wlew do wspornika. 4. Wspornik wraz z wlewem paliwa LPG umieścić we wcześniej nawierconym otworze. 5. Wlew paliwa LPG połączyć z przewodem ciśnieniowym Cu 8x1 za pomocą złącza ciśnieniowego z pierścieniem samozacinającym o średnicy 8 (dołączonym do wlewu paliwa). 150±10 Rys. 4. Zamontowanie wlewu paliwa Strona 5 z 37 Wersja 1

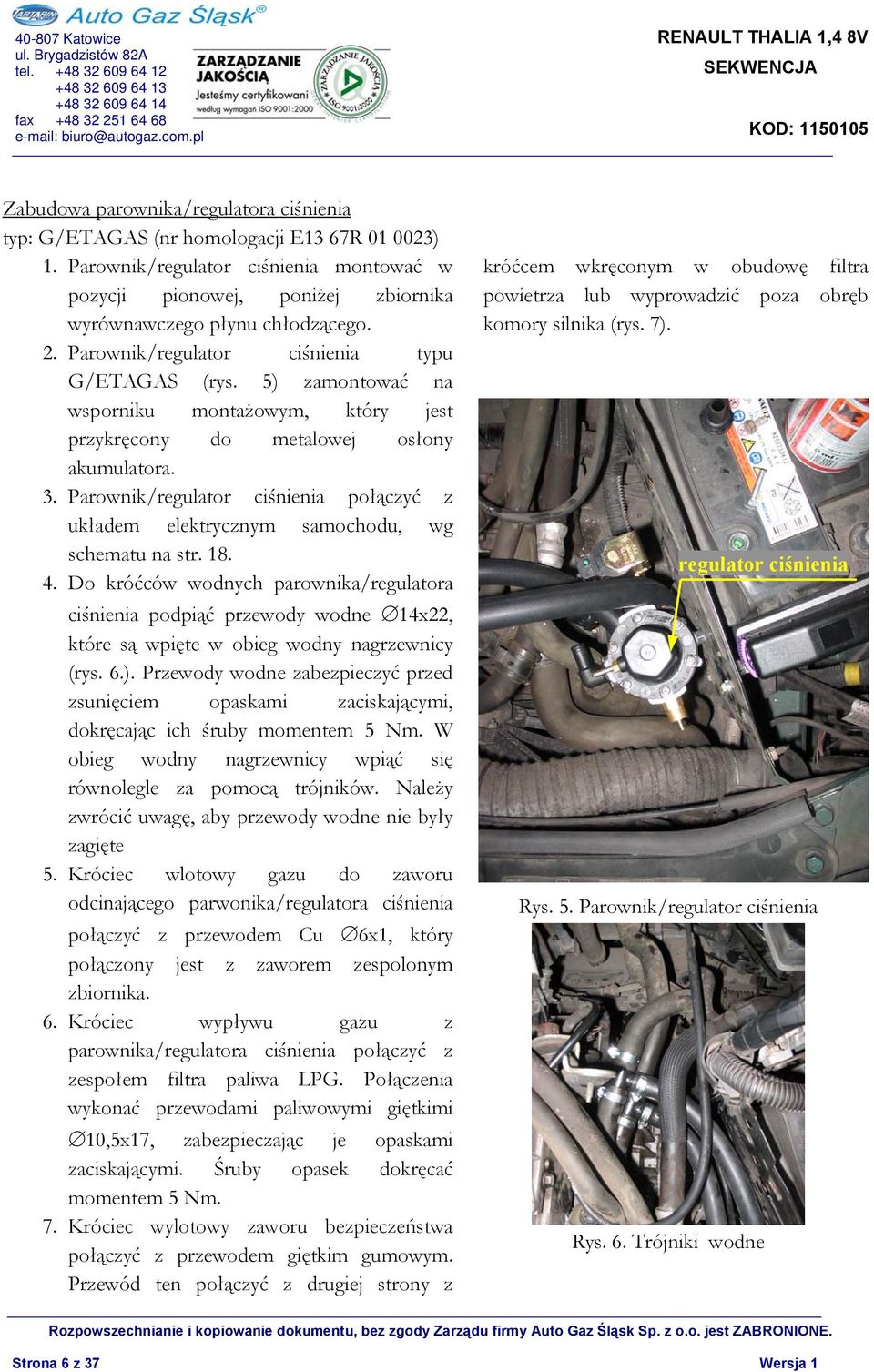

6 Zabudowa parownika/regulatora ciśnienia typ: G/ETAGAS (nr homologacji E13 67R ) 1. Parownik/regulator ciśnienia montować w pozycji pionowej, poniżej zbiornika wyrównawczego płynu chłodzącego. 2. Parownik/regulator ciśnienia typu G/ETAGAS (rys. 5) zamontować na wsporniku montażowym, który jest przykręcony do metalowej osłony akumulatora. 3. Parownik/regulator ciśnienia połączyć z układem elektrycznym samochodu, wg schematu na str Do króćców wodnych parownika/regulatora ciśnienia podpiąć przewody wodne 14x22, które są wpięte w obieg wodny nagrzewnicy (rys. 6.). Przewody wodne zabezpieczyć przed zsunięciem opaskami zaciskającymi, dokręcając ich śruby momentem 5 Nm. W obieg wodny nagrzewnicy wpiąć się równolegle za pomocą trójników. Należy zwrócić uwagę, aby przewody wodne nie były zagięte 5. Króciec wlotowy gazu do zaworu odcinającego parwonika/regulatora ciśnienia połączyć z przewodem Cu 6x1, który połączony jest z zaworem zespolonym zbiornika. 6. Króciec wypływu gazu z parownika/regulatora ciśnienia połączyć z zespołem filtra paliwa LPG. Połączenia wykonać przewodami paliwowymi giętkimi 10,5x17, zabezpieczając je opaskami zaciskającymi. Śruby opasek dokręcać momentem 5 Nm. 7. Króciec wylotowy zaworu bezpieczeństwa połączyć z przewodem giętkim gumowym. Przewód ten połączyć z drugiej strony z króćcem wkręconym w obudowę filtra powietrza lub wyprowadzić poza obręb komory silnika (rys. 7). regulator ciśnienia Rys. 5. Parownik/regulator ciśnienia Rys. 6. Trójniki wodne Strona 6 z 37 Wersja 1

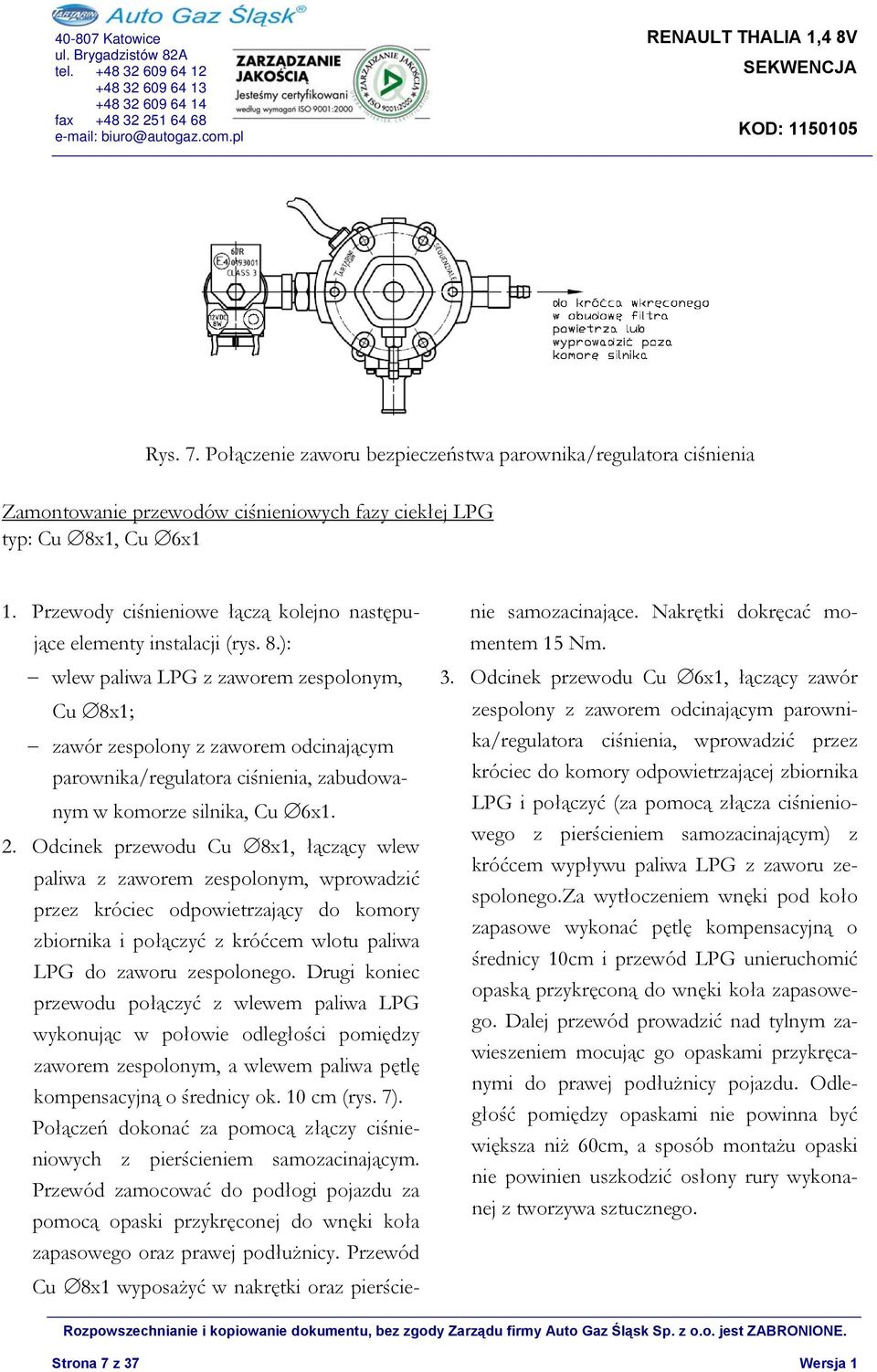

7 Rys. 7. Połączenie zaworu bezpieczeństwa parownika/regulatora ciśnienia Zamontowanie przewodów ciśnieniowych fazy ciekłej LPG typ: Cu 8x1, Cu 6x1 1. Przewody ciśnieniowe łączą kolejno następujące elementy instalacji (rys. 8.): wlew paliwa LPG z zaworem zespolonym, Cu 8x1; zawór zespolony z zaworem odcinającym parownika/regulatora ciśnienia, zabudowanym w komorze silnika, Cu 6x1. 2. Odcinek przewodu Cu 8x1, łączący wlew paliwa z zaworem zespolonym, wprowadzić przez króciec odpowietrzający do komory zbiornika i połączyć z króćcem wlotu paliwa LPG do zaworu zespolonego. Drugi koniec przewodu połączyć z wlewem paliwa LPG wykonując w połowie odległości pomiędzy zaworem zespolonym, a wlewem paliwa pętlę kompensacyjną o średnicy ok. 10 cm (rys. 7). Połączeń dokonać za pomocą złączy ciśnieniowych z pierścieniem samozacinającym. Przewód zamocować do podłogi pojazdu za pomocą opaski przykręconej do wnęki koła zapasowego oraz prawej podłużnicy. Przewód Cu 8x1 wyposażyć w nakrętki oraz pierścienie samozacinające. Nakrętki dokręcać momentem 15 Nm. 3. Odcinek przewodu Cu 6x1, łączący zawór zespolony z zaworem odcinającym parownika/regulatora ciśnienia, wprowadzić przez króciec do komory odpowietrzającej zbiornika LPG i połączyć (za pomocą złącza ciśnieniowego z pierścieniem samozacinającym) z króćcem wypływu paliwa LPG z zaworu zespolonego.za wytłoczeniem wnęki pod koło zapasowe wykonać pętlę kompensacyjną o średnicy 10cm i przewód LPG unieruchomić opaską przykręconą do wnęki koła zapasowego. Dalej przewód prowadzić nad tylnym zawieszeniem mocując go opaskami przykręcanymi do prawej podłużnicy pojazdu. Odległość pomiędzy opaskami nie powinna być większa niż 60cm, a sposób montażu opaski nie powinien uszkodzić osłony rury wykonanej z tworzywa sztucznego. Strona 7 z 37 Wersja 1

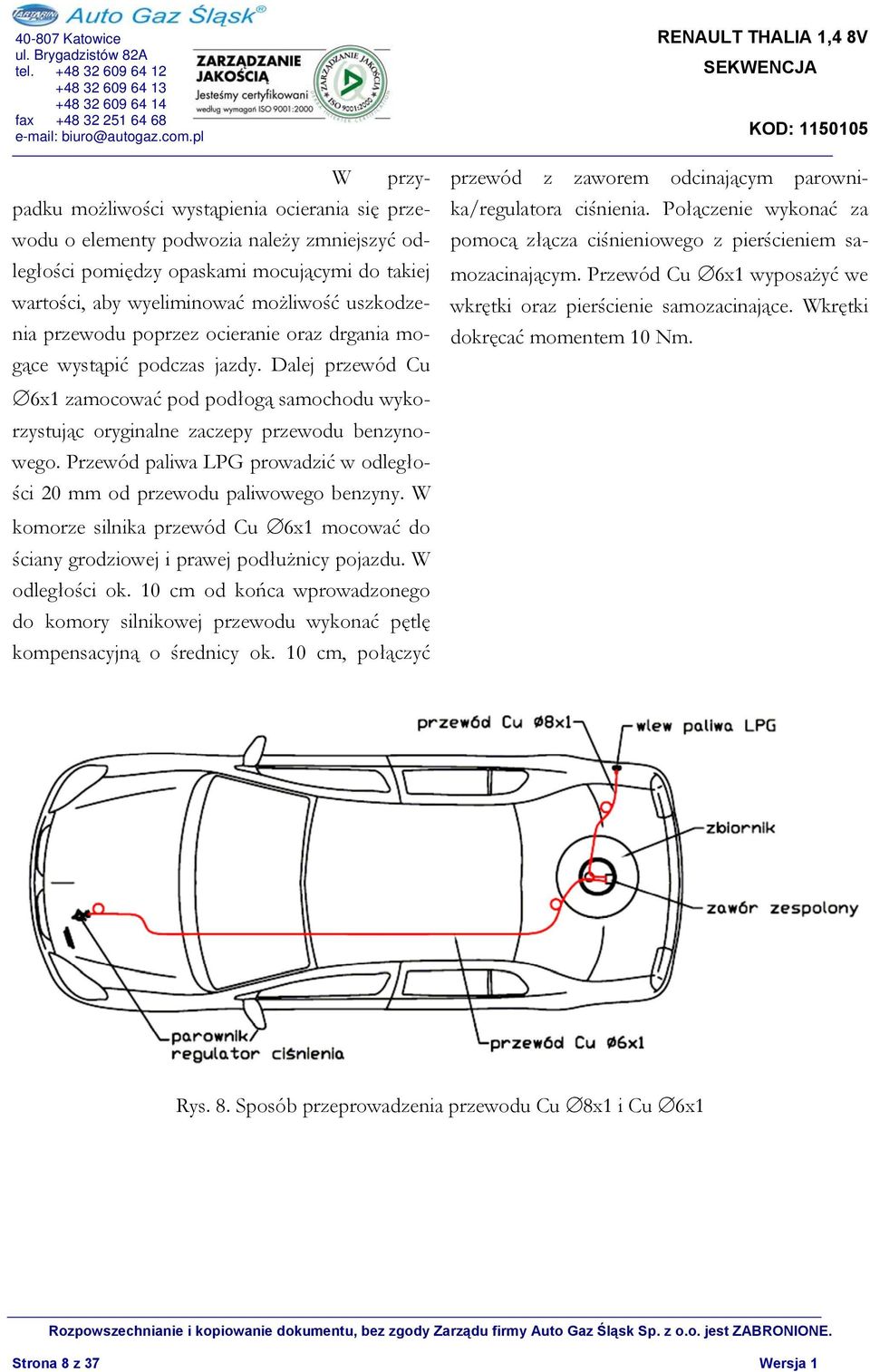

8 W przypadku możliwości wystąpienia ocierania się przewodu o elementy podwozia należy zmniejszyć odległości pomiędzy opaskami mocującymi do takiej wartości, aby wyeliminować możliwość uszkodzenia przewodu poprzez ocieranie oraz drgania mogące wystąpić podczas jazdy. Dalej przewód Cu 6x1 zamocować pod podłogą samochodu wykorzystując oryginalne zaczepy przewodu benzynowego. Przewód paliwa LPG prowadzić w odległości 20 mm od przewodu paliwowego benzyny. W komorze silnika przewód Cu 6x1 mocować do ściany grodziowej i prawej podłużnicy pojazdu. W odległości ok. 10 cm od końca wprowadzonego do komory silnikowej przewodu wykonać pętlę kompensacyjną o średnicy ok. 10 cm, połączyć przewód z zaworem odcinającym parownika/regulatora ciśnienia. Połączenie wykonać za pomocą złącza ciśnieniowego z pierścieniem samozacinającym. Przewód Cu 6x1 wyposażyć we wkrętki oraz pierścienie samozacinające. Wkrętki dokręcać momentem 10 Nm. Rys. 8. Sposób przeprowadzenia przewodu Cu 8x1 i Cu 6x1 Strona 8 z 37 Wersja 1

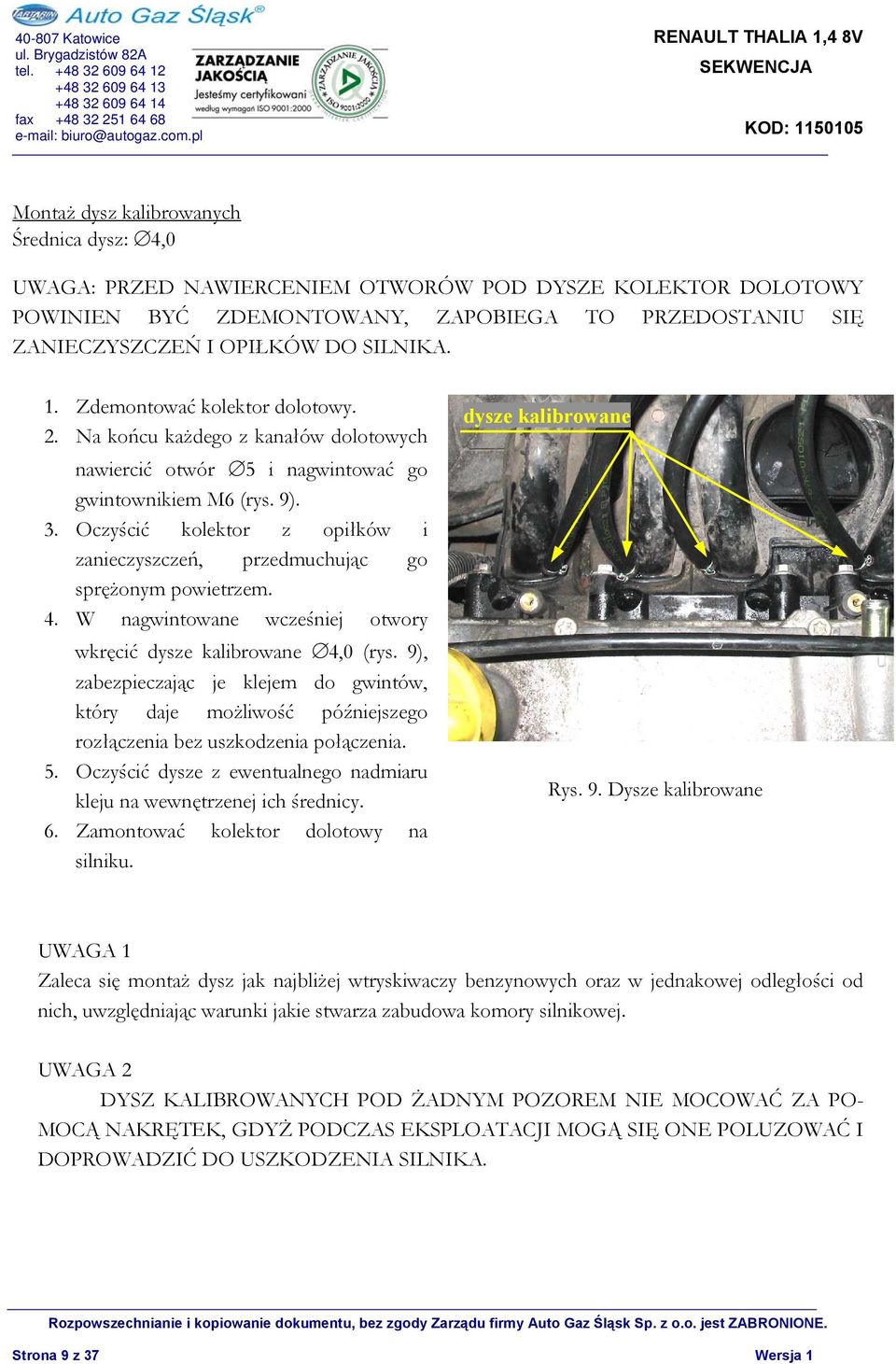

9 Montaż dysz kalibrowanych Średnica dysz: 4,0 UWAGA: PRZED NAWIERCENIEM OTWORÓW POD DYSZE KOLEKTOR DOLOTOWY POWINIEN BYĆ ZDEMONTOWANY, ZAPOBIEGA TO PRZEDOSTANIU SIĘ ZANIECZYSZCZEŃ I OPIŁKÓW DO SILNIKA. 1. Zdemontować kolektor dolotowy. 2. Na końcu każdego z kanałów dolotowych nawiercić otwór 5 i nagwintować go gwintownikiem M6 (rys. 9). 3. Oczyścić kolektor z opiłków i zanieczyszczeń, przedmuchując go sprężonym powietrzem. 4. W nagwintowane wcześniej otwory wkręcić dysze kalibrowane 4,0 (rys. 9), zabezpieczając je klejem do gwintów, który daje możliwość późniejszego rozłączenia bez uszkodzenia połączenia. 5. Oczyścić dysze z ewentualnego nadmiaru kleju na wewnętrzenej ich średnicy. 6. Zamontować kolektor dolotowy na silniku. dysze kalibrowane Rys. 9. Dysze kalibrowane UWAGA 1 Zaleca się montaż dysz jak najbliżej wtryskiwaczy benzynowych oraz w jednakowej odległości od nich, uwzględniając warunki jakie stwarza zabudowa komory silnikowej. UWAGA 2 DYSZ KALIBROWANYCH POD ŻADNYM POZOREM NIE MOCOWAĆ ZA PO- MOCĄ NAKRĘTEK, GDYŻ PODCZAS EKSPLOATACJI MOGĄ SIĘ ONE POLUZOWAĆ I DOPROWADZIĆ DO USZKODZENIA SILNIKA. Strona 9 z 37 Wersja 1

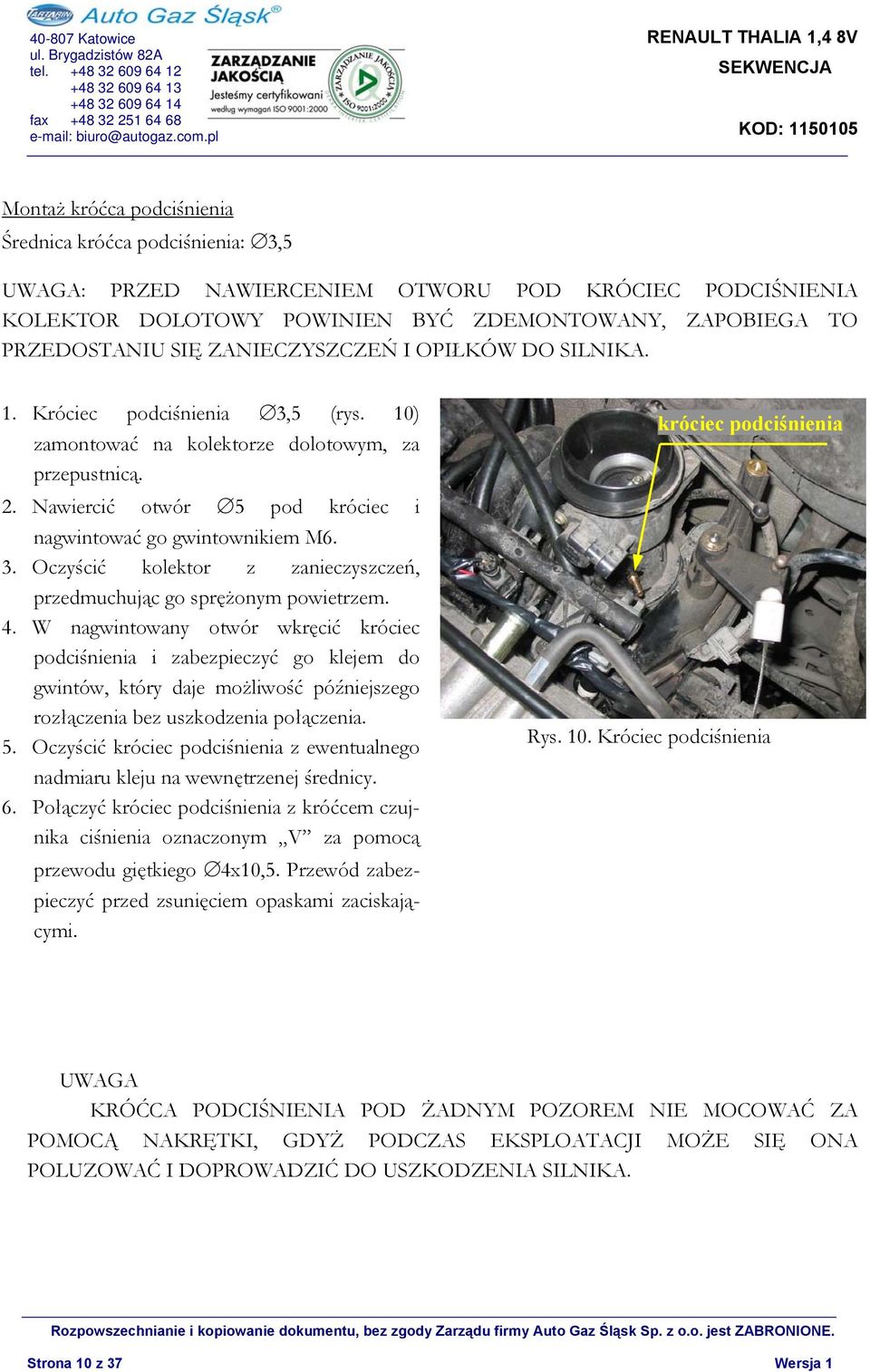

10 Montaż króćca podciśnienia Średnica króćca podciśnienia: 3,5 UWAGA: PRZED NAWIERCENIEM OTWORU POD KRÓCIEC PODCIŚNIENIA KOLEKTOR DOLOTOWY POWINIEN BYĆ ZDEMONTOWANY, ZAPOBIEGA TO PRZEDOSTANIU SIĘ ZANIECZYSZCZEŃ I OPIŁKÓW DO SILNIKA. 1. Króciec podciśnienia 3,5 (rys. 10) zamontować na kolektorze dolotowym, za przepustnicą. 2. Nawiercić otwór 5 pod króciec i nagwintować go gwintownikiem M6. 3. Oczyścić kolektor z zanieczyszczeń, przedmuchując go sprężonym powietrzem. 4. W nagwintowany otwór wkręcić króciec podciśnienia i zabezpieczyć go klejem do gwintów, który daje możliwość późniejszego rozłączenia bez uszkodzenia połączenia. 5. Oczyścić króciec podciśnienia z ewentualnego nadmiaru kleju na wewnętrzenej średnicy. 6. Połączyć króciec podciśnienia z króćcem czujnika ciśnienia oznaczonym V za pomocą króciec podciśnienia Rys. 10. Króciec podciśnienia przewodu giętkiego 4x10,5. Przewód zabezpieczyć przed zsunięciem opaskami zaciskającymi. UWAGA KRÓĆCA PODCIŚNIENIA POD ŻADNYM POZOREM NIE MOCOWAĆ ZA POMOCĄ NAKRĘTKI, GDYŻ PODCZAS EKSPLOATACJI MOŻE SIĘ ONA POLUZOWAĆ I DOPROWADZIĆ DO USZKODZENIA SILNIKA. Strona 10 z 37 Wersja 1

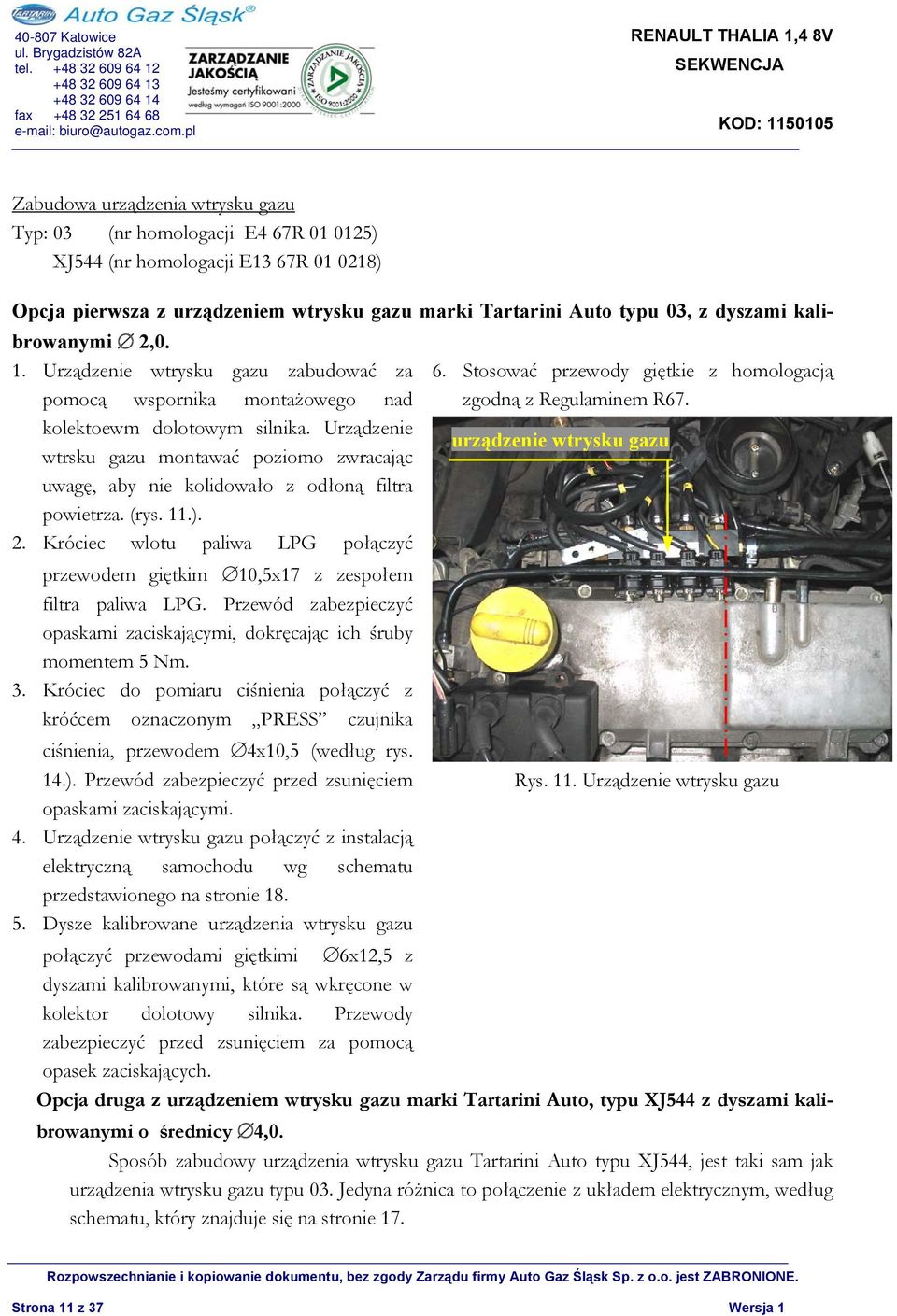

11 Zabudowa urządzenia wtrysku gazu Typ: 03 (nr homologacji E4 67R ) XJ544 (nr homologacji E13 67R ) Opcja pierwsza z urządzeniem wtrysku gazu marki Tartarini Auto typu 03, z dyszami kalibrowanymi 2,0. 1. Urządzenie wtrysku gazu zabudować za pomocą wspornika montażowego nad kolektoewm dolotowym silnika. Urządzenie wtrsku gazu montawać poziomo zwracając uwagę, aby nie kolidowało z odłoną filtra powietrza. (rys. 11.). 2. Króciec wlotu paliwa LPG połączyć 6. Stosować przewody giętkie z homologacją zgodną z Regulaminem R67. urządzenie wtrysku gazu przewodem giętkim 10,5x17 z zespołem filtra paliwa LPG. Przewód zabezpieczyć opaskami zaciskającymi, dokręcając ich śruby momentem 5 Nm. 3. Króciec do pomiaru ciśnienia połączyć z króćcem oznaczonym PRESS czujnika ciśnienia, przewodem 4x10,5 (według rys. 14.). Przewód zabezpieczyć przed zsunięciem opaskami zaciskającymi. 4. Urządzenie wtrysku gazu połączyć z instalacją elektryczną samochodu wg schematu przedstawionego na stronie Dysze kalibrowane urządzenia wtrysku gazu Rys. 11. Urządzenie wtrysku gazu połączyć przewodami giętkimi 6x12,5 z dyszami kalibrowanymi, które są wkręcone w kolektor dolotowy silnika. Przewody zabezpieczyć przed zsunięciem za pomocą opasek zaciskających. Opcja druga z urządzeniem wtrysku gazu marki Tartarini Auto, typu XJ544 z dyszami kalibrowanymi o średnicy 4,0. Sposób zabudowy urządzenia wtrysku gazu Tartarini Auto typu XJ544, jest taki sam jak urządzenia wtrysku gazu typu 03. Jedyna różnica to połączenie z układem elektrycznym, według schematu, który znajduje się na stronie 17. Strona 11 z 37 Wersja 1

12 Zabudowa elektronicznej jednostki sterującej typ: CPU Sequential Fuel Injection (nr homologacji E13 67R ) 1. Elektroniczną jednostkę sterującą zabudować na wsporniku montażowym przykręconym do metalowej osłony akumulatora (rys. 12). 2. Wiązkę elektryczną urządzenia połączyć z instalacją elektryczną samochodu, wg schematu umieszczonego na stronie 18. Połączenia wykonać lutem miękkim po uprzednim zdjęciu wtyczki elektronicznej jednostki sterującej. Wszystkie wykonane połączenia zaizolować taśmą izolacyjną PCV. Zabudowa czujnika ciśnienia typ: M.P.S. (nr homologacji E13 67R ) 1. Czujnik ciśnienia (rys. 13) przykręcić za pomocą wkręta do sciany grodziowej komory silnika tuż obok zbiornika wyrównawczego płynu chłodzącego. 2. Czujnik ciśnienia powinien być montowany w takiej pozycji, aby jego króćce skierowane były do dołu. Do króćca oznaczonego napisem PRESS należy doprowadzić przewód ciśnienia gazu z urządzenia wtrysku gazu. Do króćca oznaczonego napisem V przewód z podciśnieniem, pobranym z kolektora dolotowego oraz parownika/regulatora ciśnienia (rys. 14.). Przewody zabezpieczyć przed zsunięciem opaskami zaciskającymi. Stosować przewody giętkie podciśnieniowe 4x10,5 z homologacją zgodną z Regulaminem R Połączyć czujnik z instalacją elektryczną samochodu, wg schematu zamieszczonego na stronie 18. elektroniczna jednostka sterująca Rys. 12. Miejsce zabudowy elektronicznej jednostki sterującej czujnik ciśnienia Rys. 13. Czujnik ciśnienia Rys. 14. Schemat połączeń przewodów giętkich do czujnika ciśnienia Strona 12 z 37 Wersja 1

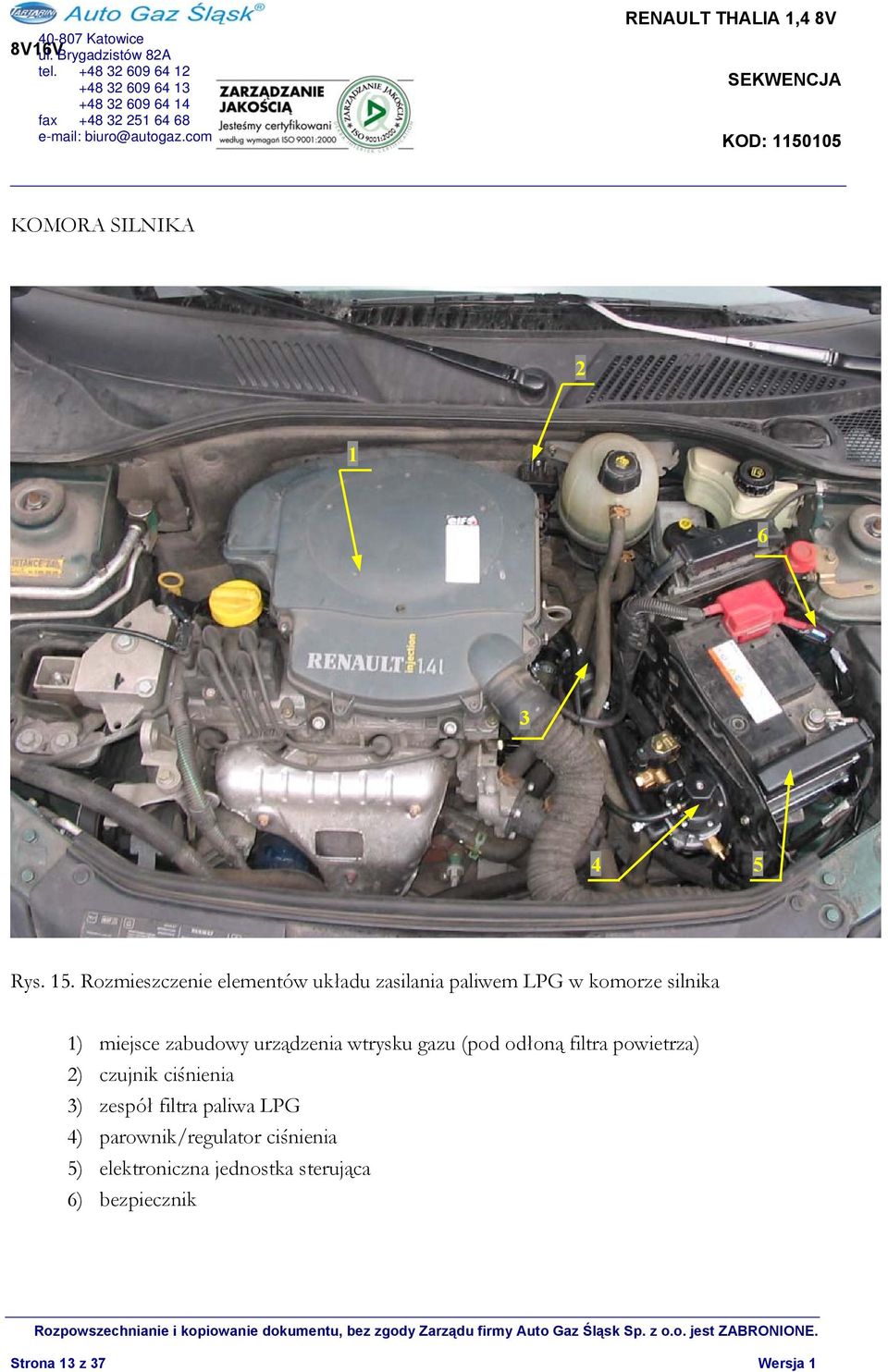

13 8V16V KOMORA SILNIKA Rys. 15. Rozmieszczenie elementów układu zasilania paliwem LPG w komorze silnika 1) miejsce zabudowy urządzenia wtrysku gazu (pod odłoną filtra powietrza) 2) czujnik ciśnienia 3) zespół filtra paliwa LPG 4) parownik/regulator ciśnienia 5) elektroniczna jednostka sterująca 6) bezpiecznik Strona 13 z 37 Wersja 1

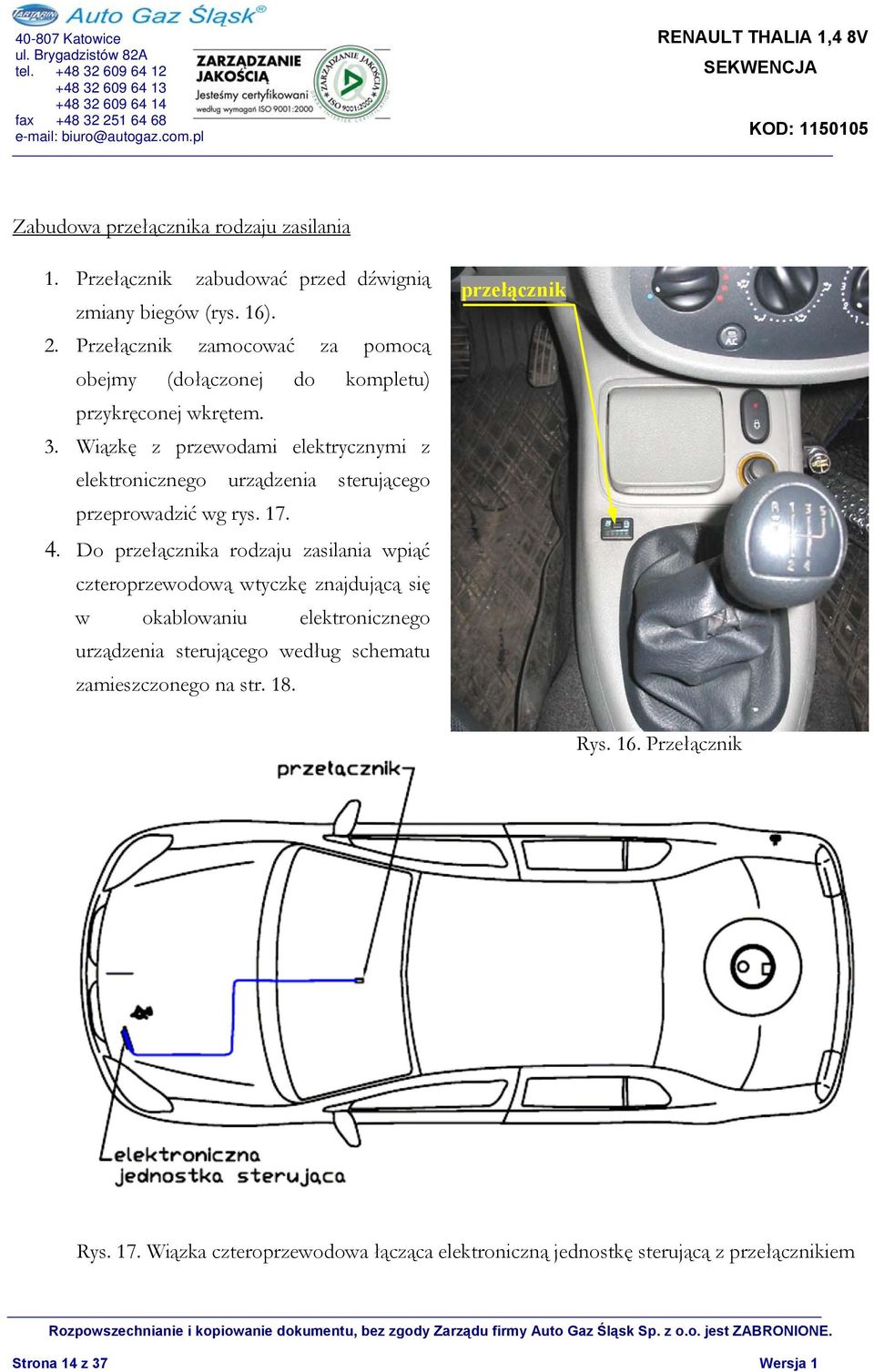

14 Zabudowa przełącznika rodzaju zasilania 1. Przełącznik zabudować przed dźwignią zmiany biegów (rys. 16). 2. Przełącznik zamocować za pomocą obejmy (dołączonej do kompletu) przykręconej wkrętem. 3. Wiązkę z przewodami elektrycznymi z elektronicznego urządzenia sterującego przeprowadzić wg rys Do przełącznika rodzaju zasilania wpiąć czteroprzewodową wtyczkę znajdującą się w okablowaniu elektronicznego urządzenia sterującego według schematu zamieszczonego na str. 18. przełącznik Rys. 16. Przełącznik Rys. 17. Wiązka czteroprzewodowa łącząca elektroniczną jednostkę sterującą z przełącznikiem Strona 14 z 37 Wersja 1

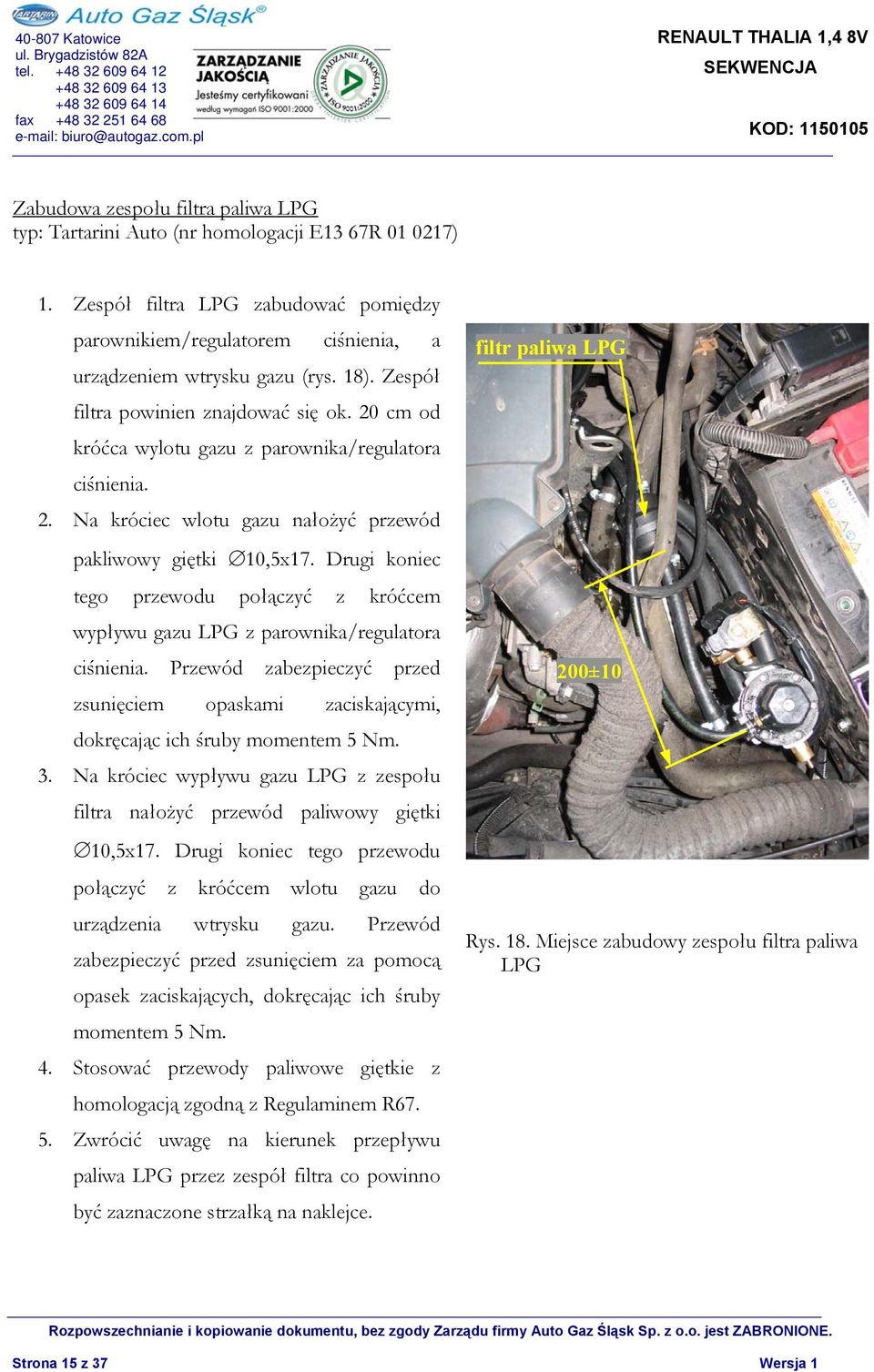

15 Zabudowa zespołu filtra paliwa LPG typ: Tartarini Auto (nr homologacji E13 67R ) 1. Zespół filtra LPG zabudować pomiędzy parownikiem/regulatorem ciśnienia, a urządzeniem wtrysku gazu (rys. 18). Zespół filtra powinien znajdować się ok. 20 cm od króćca wylotu gazu z parownika/regulatora ciśnienia. 2. Na króciec wlotu gazu nałożyć przewód pakliwowy giętki 10,5x17. Drugi koniec tego przewodu połączyć z króćcem wypływu gazu LPG z parownika/regulatora ciśnienia. Przewód zabezpieczyć przed zsunięciem opaskami zaciskającymi, dokręcając ich śruby momentem 5 Nm. 3. Na króciec wypływu gazu LPG z zespołu filtra nałożyć przewód paliwowy giętki 10,5x17. Drugi koniec tego przewodu połączyć z króćcem wlotu gazu do urządzenia wtrysku gazu. Przewód zabezpieczyć przed zsunięciem za pomocą opasek zaciskających, dokręcając ich śruby momentem 5 Nm. 4. Stosować przewody paliwowe giętkie z homologacją zgodną z Regulaminem R Zwrócić uwagę na kierunek przepływu paliwa LPG przez zespół filtra co powinno być zaznaczone strzałką na naklejce. filtr paliwa LPG 200±10 Rys. 18. Miejsce zabudowy zespołu filtra paliwa LPG Strona 15 z 37 Wersja 1

16 Połączenia elektryczne instalacji zasilania paliwem LPG Wszystkie połączenia elektryczne wykonać zgodnie ze schematem zamieszczonym na stronie 17 (dla opcji z urządzeniem wtrysku gazu typu XJ544) lub 18 (dla opcji z urządzeniem wtrysku gazu typu 03). 1. Podłączyć przewody (niebieski i czarny) zasilające zdalnie sterowany zawór roboczy oraz przekazujące sygnał (przewód zielony i przewód biały) z czujnika poziomu. Przewody elektryczne poprowadzić pod podłogą mocując je razem z przewodem ciśnieniowym doprowadzającym gaz do komory silnika. Przewody elektryczne prowadzić w osłonie z tworzywa sztucznego. 2. Podłączyć czteroprzewodową wiązkę do przełącznika rodzaju zasilania. 3. Podłączyć przewody zasilające (niebieski i czarny) zawór odcinający prarownika/regulatora ciśnienia oraz przewody sygnałowe (pomarańczowy i czarny) czujnika temperatury parownika/regulatora ciśnienia Przewody prowadzić w osłonie z tworzywa sztucznego. 4. Podłączyć wtyczkę do czujnika ciśnienia. Przewody prowadzić w osłonie z tworzywa sztucznego. 5. Podłączyć wtyczki urządzenia wtrysku gazu oraz wtyczki odcinające wtryskiwacze benzynowe, pamiętając by litera A okablowania odpowiadała literze A znajdującej się na oznakowaniu urządzenia wtrysku gazu. Jednocześnie podłączyć czujnik temperatury urządzenia wtrysku gazu. Przewody prowadzić w osłonie z tworzywa sztucznego. 6. Podłączyć przewód fioletowy okablowania elektronicznej jednostki sterującej z przewodem sygnałowym sondy lambda. Przewody prowadzić w osłonie z tworzywa sztucznego. 7. Podłączyć przewód brązowy do sygnału obrotów. Przewody prowadzić w osłonie z tworzywa sztucznego. 8. Podłączyć przewód czerwony do dodatniego bieguna akumulatora zabezpieczając go bezpiecznikiem max 15A Przewód prowadzić w osłonie z tworzywa sztucznego. 9. Podłączyć przewód czarny do masy benzynowej elekronicznej jednostki sterującej. Przewód prowadzić w osłonie z tworzywa sztucznego. Strona 16 z 37 Wersja 1

17 Schemat połączeń elektrycznych (opcja z urządzeniem wtrysku gazu Tartarini Auto typu XJ544) WSZYSTKIE WIDOCZNE NA SCHEMACIE POŁĄCZENIA Z CENTRALKĄ NALEŻY ZWERYFIKOWAĆ I EWENTUALNIE ZAKTUALIZOWAĆ DO STANU W DNIU MONTAŻU Strona 17 z 37 Wersja 1

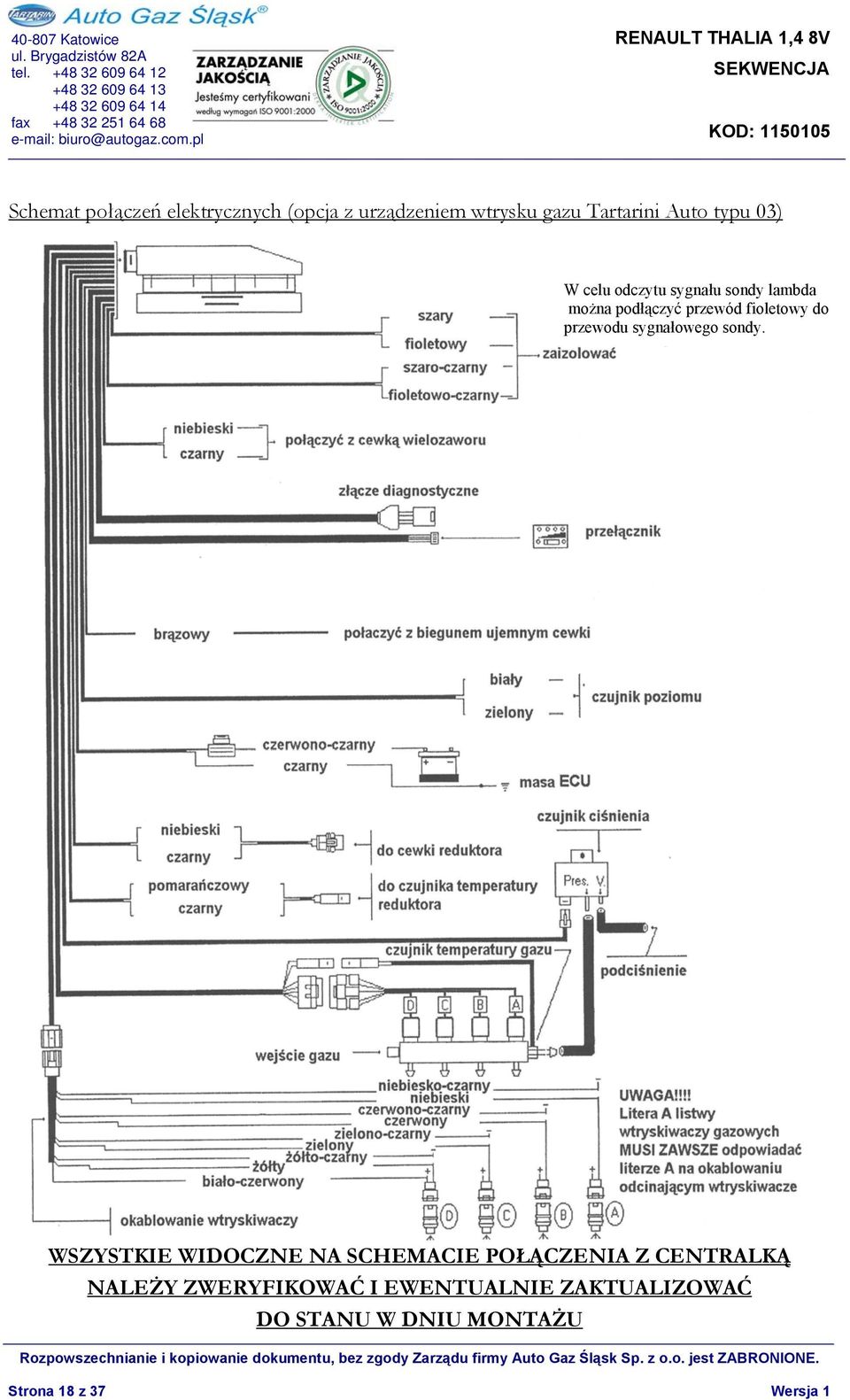

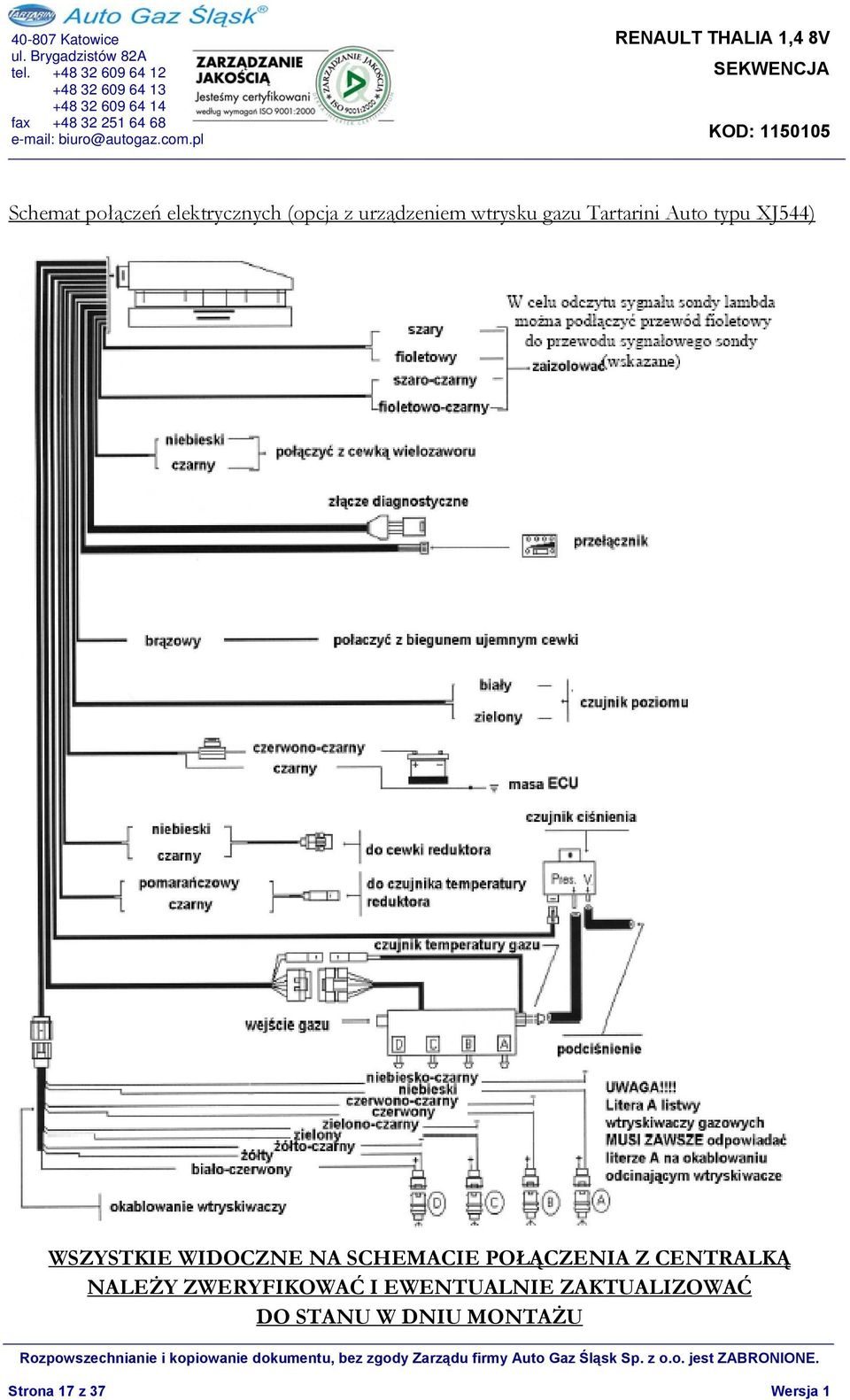

18 Schemat połączeń elektrycznych (opcja z urządzeniem wtrysku gazu Tartarini Auto typu 03) W celu odczytu sygnału sondy lambda można podłączyć przewód fioletowy do przewodu sygnałowego sondy. WSZYSTKIE WIDOCZNE NA SCHEMACIE POŁĄCZENIA Z CENTRALKĄ NALEŻY ZWERYFIKOWAĆ I EWENTUALNIE ZAKTUALIZOWAĆ DO STANU W DNIU MONTAŻU Strona 18 z 37 Wersja 1

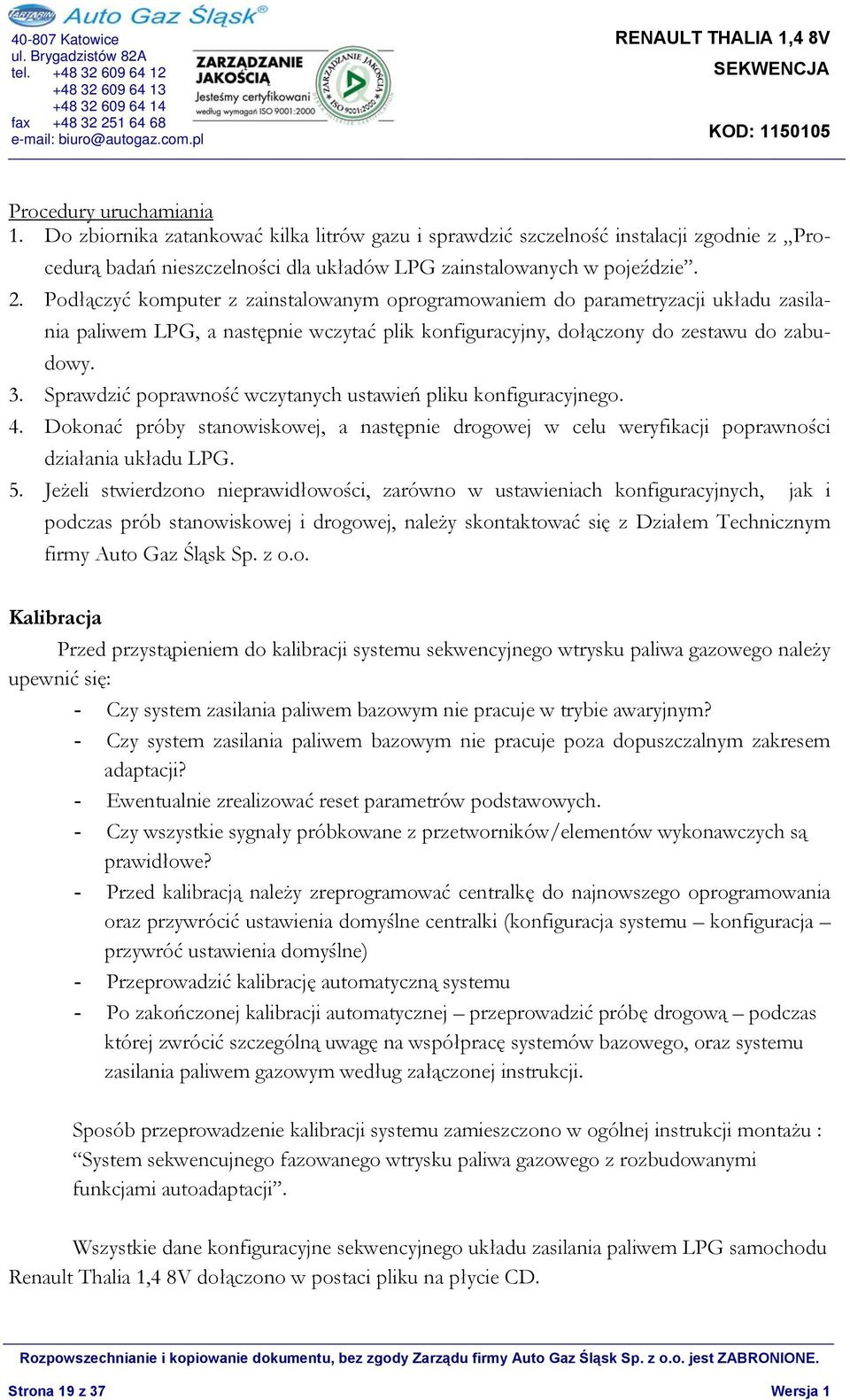

19 Procedury uruchamiania 1. Do zbiornika zatankować kilka litrów gazu i sprawdzić szczelność instalacji zgodnie z Procedurą badań nieszczelności dla układów LPG zainstalowanych w pojeździe. 2. Podłączyć komputer z zainstalowanym oprogramowaniem do parametryzacji układu zasilania paliwem LPG, a następnie wczytać plik konfiguracyjny, dołączony do zestawu do zabudowy. 3. Sprawdzić poprawność wczytanych ustawień pliku konfiguracyjnego. 4. Dokonać próby stanowiskowej, a następnie drogowej w celu weryfikacji poprawności działania układu LPG. 5. Jeżeli stwierdzono nieprawidłowości, zarówno w ustawieniach konfiguracyjnych, jak i podczas prób stanowiskowej i drogowej, należy skontaktować się z Działem Technicznym firmy Auto Gaz Śląsk Sp. z o.o. Kalibracja Przed przystąpieniem do kalibracji systemu sekwencyjnego wtrysku paliwa gazowego należy upewnić się: - Czy system zasilania paliwem bazowym nie pracuje w trybie awaryjnym? - Czy system zasilania paliwem bazowym nie pracuje poza dopuszczalnym zakresem adaptacji? - Ewentualnie zrealizować reset parametrów podstawowych. - Czy wszystkie sygnały próbkowane z przetworników/elementów wykonawczych są prawidłowe? - Przed kalibracją należy zreprogramować centralkę do najnowszego oprogramowania oraz przywrócić ustawienia domyślne centralki (konfiguracja systemu konfiguracja przywróć ustawienia domyślne) - Przeprowadzić kalibrację automatyczną systemu - Po zakończonej kalibracji automatycznej przeprowadzić próbę drogową podczas której zwrócić szczególną uwagę na współpracę systemów bazowego, oraz systemu zasilania paliwem gazowym według załączonej instrukcji. Sposób przeprowadzenie kalibracji systemu zamieszczono w ogólnej instrukcji montażu : System sekwencujnego fazowanego wtrysku paliwa gazowego z rozbudowanymi funkcjami autoadaptacji. Wszystkie dane konfiguracyjne sekwencyjnego układu zasilania paliwem LPG samochodu Renault Thalia 1,4 8V dołączono w postaci pliku na płycie CD. Strona 19 z 37 Wersja 1

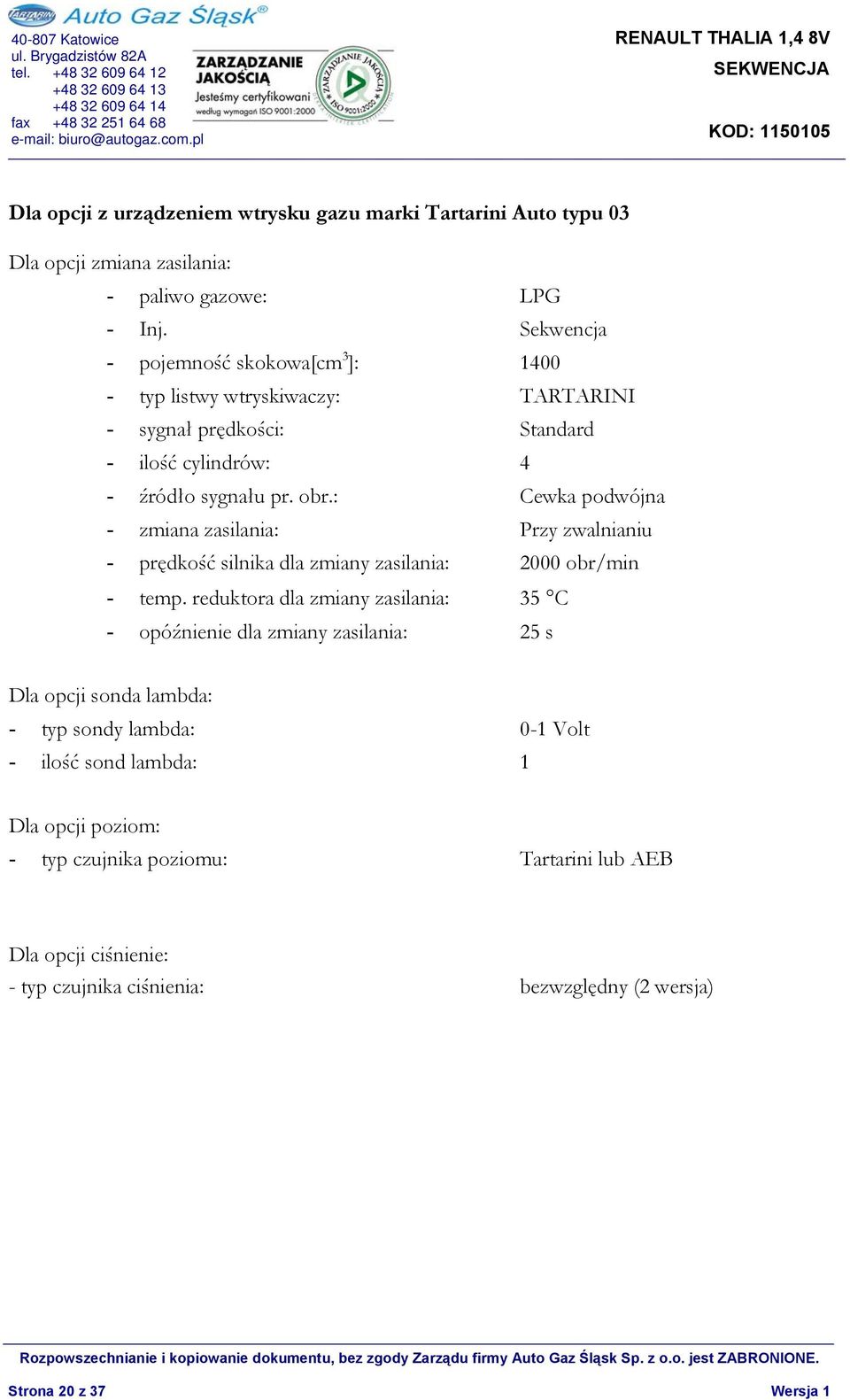

20 Dla opcji z urządzeniem wtrysku gazu marki Tartarini Auto typu 03 Dla opcji zmiana zasilania: - paliwo gazowe: LPG - Inj. Sekwencja - pojemność skokowa[cm 3 ]: typ listwy wtryskiwaczy: TARTARINI - sygnał prędkości: Standard - ilość cylindrów: 4 - źródło sygnału pr. obr.: Cewka podwójna - zmiana zasilania: Przy zwalnianiu - prędkość silnika dla zmiany zasilania: 2000 obr/min - temp. reduktora dla zmiany zasilania: 35 C - opóźnienie dla zmiany zasilania: 25 s Dla opcji sonda lambda: - typ sondy lambda: 0-1 Volt - ilość sond lambda: 1 Dla opcji poziom: - typ czujnika poziomu: Tartarini lub AEB Dla opcji ciśnienie: - typ czujnika ciśnienia: bezwzględny (2 wersja) Strona 20 z 37 Wersja 1

21 Dla opcji z urządzeniem wtrysku gazu marki Tartarini Auto typu XJ544 Dla opcji zmiana zasilania: - paliwo gazowe: LPG - Inj Sekwencja - pojemność skokowa[cm 3 ]: typ listwy wtryskiwaczy: MATRIX - sygnał prędkości: Standard - ilość cylindrów: 4 - źródło sygnału pr. obr.: Cewka podwójna - zmiana zasilania: Przy zwalnianiu - prędkość silnika dla zmiany zasilania: 2000 obr/min - temp. reduktora dla zmiany zasilania: 35 C - opóźnienie dla zmiany zasilania: 25 s Dla opcji sonda lambda: - typ sondy lambda: 0-1 Volt - ilość sond lambda: 1 Dla opcji poziom: - typ czujnika poziomu: Tartarini lub AEB Dla opcji ciśnienie: - typ czujnika ciśnienia: bezwzględny (2 wersja) Strona 21 z 37 Wersja 1

22 ZMIANA ZASILANIA Na tej stronie przedstawiono wszystkie rodzaje ustawień programowych. Każda modyfikacja oznaczona kolorem żółtym powinna być wykonywana przy wyłączonej stacyjce. Rodzaj paliwa LPG/CNG Daje możliwość określenia typu stosowanego paliwa gazowego. Pojemność skokowa wpisujemy wartość odpowiadającą pojemności silnika w cm 3. Strona 22 z 37 Wersja 1

23 Rodzaj sygnału prędkości obrotowej. Wyboru opcji sygnał słaby dokonać jedynie w przypadku gdy pobór sygnału następuje poprzez tranzystory cewek zapłonowych; opcja Standard wykorzystywana jest w przypadku podłączenia do minusa cewek. W przypadku podłączenia do obrotomierza można dokonać wyboru niezależnie jednej z dwóch opcji, ale zaleca się wybór opcji sygnał Słaby. Ilość cylindrów Daje możliwość określenia liczby cylindrów, w zależności od adaptowanego pojazdu. Typ zapłonu Ta funkcja wykorzystywana przez ECU do prawidłowego obliczenia obrotów silnika. Można wybrać opcję CEWKA POJEDYNCZA, w przypadku gdy pojazd wyposażony jest cewkę na każdy cylinder a sygnał pobrany został z minusa cewki. Cewka Podwójna dla pojazdów wyposażonych w cewkę na dwa cylindry a sygnał został pobrany z minusa cewki. Obrotomierz w zależności od typu podłączenia przewodu brązowego. Wyboru Obrotomierz 2 w przypadku konieczności określenia podłączenia dla pojazdów 5,6,8 cylindrowych. Strona 23 z 37 Wersja 1

24 Wybór zmiany zasilania: Przyspieszanie/zwalnianie Ta opcja umożliwia wybór sposobu przejścia na zasilanie gazowe. Przy przyspieszaniu : przejście następuje w chwili gdy silnik osiągnie właściwą prędkość obrotową (+100 obr/min)(histereza). Przy zwalnianiu przejście nastąpi w momencie gdy obroty spadną poniżej obrotów zadeklarowanych. (Zaleca się przejście przy przyspieszaniu). Funkcja obroty do przełączania Pozwala na określenie liczby obrotów przy których następuje przejście na paliwo gazowe (od ), (zaleca się 1600 obr/min) nigdy nie należy deklarować prędkości niższej. Temperatura reduktora określana do przejścia na zasilanie gazowe Pozwala na określenie temperatury reduktora przy, której powinno nastąpić przejście na zasilanie gazowe (od 20 do 90). Zaleca się temperaturę min 35 o C. Strona 24 z 37 Wersja 1

25 Czas opóźnienia przełączenia benzyna-gaz. Określa czas w sekundach w którym można opóźnić lub przyspieszyć czas przejścia z benzyny na Gaz. Zaleca się ustawienie 30 s. SONDA LAMBDA Rodzaj sondy lambda Ta funkcja pozwala na prawidłowy odczyt i przetworzenie przez ECU sygnału sondy lambda. Zaleca się pobranie sygnału z sondy lambda. W zależności od rodzaju czujnika pełnego wskazania, i sposobu podłączenia czujnika, konieczne jest określenie w konfiguracji typu czujnika pełnego wskazania. Ustawienia AEB dokonuje się w większości czujników. Ustawienia 0 90 ohm dokonujemy w przypadku zastosowania czujników opornościowych pracujących w zakresie od 0-90 ohm. Strona 25 z 37 Wersja 1

26 W zależności od rodzaju czujnika ciśnienia zastosowanego w instalacji można wybrać opcję: zupełny i różnicowy. WIZUALIZACJA PARAMETRY PRACY SYSTEMU Wybierając z menu podstawowego opcję wizualizacja parametrów, uzyskamy obraz parametrów pracy systemu. Przy włączonym zapłonie, zobaczymy parametry pracy systemu w czasie rzeczywistym. Dla prawidłowej pracy układu ważne jest aby: - Obroty odczyt był odniesieniem obrotów rzeczywistych. - Czasy wtrysku gazu na biegu jałowym nie były niższe od 3 sek. - Czas wtrysku benz /temp. reduktora/ Temp. Gazu były uwidocznione - Ciśnienie gazu 1,0 bar - Napięcie akumulatora 13/14 Volt - Sonda lambda przy pracy na gazie jej praca powinna być taka sama jak na benzynie, zarówno na biegu jałowym jak i na podwyższonych obrotach. Strona 26 z 37 Wersja 1

27 SAMODIAGNOZA Wybierz link samodiagnoza. Jeżeli w urządzeniu sterującym nie ma błędu, na ekranie pojawi się okno z napisem OK. Jeżeli występują błędy, zostanie wskazany typ błędu oraz możliwość jego usunięcia okno zerowanie błędów. Przeglądy: przy każdym przeglądzie należy wyzerować km przycisk zeruj km od ostatniego przeglądu. Ilość rozruchów na gazie: jedynie w wyjątkowych sytuacjach możliwe jest dokonanie 5 krotne rozruchu na gazie. Wszystkie dane dotyczące przeglądów zapisywane są w urządzeniu sterującym. Strona 27 z 37 Wersja 1

28 KALIBRACJA SYSTEMU Kalibrację systemu przeprowadzić zgodnie z ogólną instrukcją montażu : System sekwencujnego fazowanego wtrysku paliwa gazowego z rozbudowanymi funkcjami autoadaptacji. Wybierz link kalibracja systemu. Przed wciśnięciem klawisza Enter, sprawdzić wszystkie sygnały, Obroty/ Czas wtrysku benzyny / temperatura reduktora, są widoczne na monitorze. Ważne : Dopóki reduktor nie osiągnie temperatury 50 C nie ma możliwości dokonania kalibracji. Z przełącznikiem ustawionym w pozycji benzyna należy utrzymywać silnik na obrotów, wcisnąć klawisz Enter i pozostawić go na tych obrotach do momentu automatycznej kalibracji systemu. ZAPIS KONFIGURACJI Po zakończeniu kalibracji wybrać w menu głównym link ZAPISZ KONFIGURACJĘ i wciśnij Enter. Strona 28 z 37 Wersja 1

29 Po prawej stronie ekranu wyświetli się tabela, w której można zapisać wszystkie dane pojazdu, którego plik chcemy zapisać na dysku twardym. WPROWADZANIE KONFIGURACJI ZAPISANEJ NA DYSKU W przypadku gdy chcemy wpisać do urządzenia sterującego plik z dysku twardego lub innego nośnika, należy wybrać opcję Wprowadzenie pliku konfiguracyjnego i wcisnąć Enter. Na ekranie po lewej stronie podświetlając wybrany plik, po prawej stronie wyświetlą się dane pojazdu. Po dokonaniu wyboru pliku, zaakceptowania OK przesłany zostanie automatycznie do Urządzenia Sterującego. Strona 29 z 37 Wersja 1

30 PRZEPROGRAMUJ URZĄDZENIE STERUJĄCE Wybierz w menu podstawowym opcję Przeprogramuj Urządzenie sterujące i wciśnij Enter. Ta opcja umożliwia przeprogramowanie Urządzenia sterującego, wgranie nowej, zmodyfikowanej wersji programu. W okienku Firmware istnieje możliwość zapisania wszelkich modyfikacji programu, w celu przeprogramowania Urządzenia Sterującego niezależnie od wersji oprogramowania. PRZYWRÓĆ USTAWIENIA DOMYŚLNE Aby przywrócić ustawienia domyślne oprogramowania należy wybrać z menu konfiguracja->przywróć ustawienia domyślne Strona 30 z 37 Wersja 1

31 CO ROBIĆ GDY : Po około 10 sekundach od rozruchu zgaśnie dioda przełącznika. o Brak sygnału prędkości obrotowej. Silnik w trakcie zasilania gazowego nie pracuje na wszystkie cylindry. Sprawdzić podłączenie okablowania rozłączającego wtryskiwacze, sprawdzić czy litera A listwy wtryskiwaczy odpowiada przewodowi niebieskiemu lub niebiesko/czarnemu okablowania wtryskiwaczy. Po zidentyfikowaniu cylindra, który nie pracuje w trakcie zasilania gazowego, sprawdzić : 1. Czy przewód gazowy nie jest uszkodzony, załamany, zatkany i nie przepuszcza gazu? 2. Czy dysza zabudowana na kolektorze dolotowym nie jest przytkany? 3. Czy dysza kalibrowana zabudowana na listwie wtryskiwaczy ma taką samą średnicę wewnętrzną jak pozostałe? 4. Czy urządzenie sterujące Gaz przekazuje poprawny sygnał wtryskiwacza obsługującego ten cylinder? 5. Czy przewody elektryczne sterujące wtryskiwaczami gazu nie są przerwane lub splątane, przy złączu ECU gaz lub przy złączu grupy wtryskiwaczy? Natychmiast po przejściu na zasilanie gazowe silnik powraca do zasilania benzyną: Jeżeli przełącznik znajduje się w pozycji automatycznego przejścia na paliwo gazowe : 1. Czasy wtrysku gazu są zbyt wysokie. 2. Przytkany jest filtr gazu. 3. Ciśnienie reduktora jest zbyt niskie. Jeżeli pojawia się błąd wtryskiwacze nie kompatybilne sprawdzić : czy komputer nie rozłączył się z interfacem, przy uruchomionym programie, wyjść z programu, podłączyć kabel i ponownie połączyć się z ECU gaz. Wartość obrotów widoczna na monitorze nie odpowiada wartości rzeczywistej : 1. Dokonać poprawnego wyboru punktu poboru sygnału prędkości obrotowej (cewka pojedyncza / podwójna cewka / obrotomierz). 2. Dokonać poprawnego wyboru rodzaju sygnału prędkości obrotowej (standard / słaby). Po przejściu na zasilanie gazowe silnik gaśnie : 1. Sprawdzić czy jest gaz w zbiorniku. 2. Sprawdzić czy gaz dopływa do listwy wtryskiwaczy. 3. Sprawdzić czy jest zasilanie po zapłonie (+12 V). Strona 31 z 37 Wersja 1

32 Zapala się lampka CHECK Engine : 1. Sprawdzić błąd zapisany w urządzeniu sterującym benzynowym 2. Sprawdzić za pomocą testera OBD korektory na benzynie wolny/szybki czy nie uciekają, jeżeli tak jest wykonać korekty podczas zasilania gazowego do momentu gdy ich wartość nie pozostanie w wartości bliskiej zera lub wartości podobnej do tej, która występuje na paliwie benzynowym. 3. Sprawdzić czy sonda lambda pracuje prawidłowo w pełnym zakresie pracy. 4. Jeżeli w układzie zabudowano korektor wyprzedzenia zapłonu, należy spróbować go odłączyć. 2. Najistotniejsze wskazówki odnośnie montażu instalacji - Zapewnić najkrótszą drogę paliwa gazowego z listwy wtryskiwaczy do króćców w kolektorze ssącym. - Zalecany minimalny czas otwarcia wtryskiwacza gazowego to 3 ms (w niektórych przypadkach może być niższy i wynosić 2,7 ms). Strona 32 z 37 Wersja 1

33 Zalecenia dotyczące montażu elementów i urządzeń instalacji LPG oraz prowadzenia prac przeglądowo-naprawczych Zalecenia ogólne Przypominamy, że elementy i urządzenia instalacji powinny być zabudowane w samochodzie tak, jak zaleca to instrukcja montażowa. W szczególności elementy i urządzenia układu zasilania powinny być zabudowane tak, aby: możliwa była ich kontrola oraz zapewniona dostępność w trakcie przeglądów oraz ewentualnych napraw, nie następowało wzajemne nakładanie się, przecinanie się elementów i urządzeń instalacji z elementami układu zasilania paliwem benzynowym i innymi częściami samochodu, były jak najmniej narażone na uszkodzenia w razie zderzenia. Elementy i urządzenia instalacji nie powinny stykać się z przewodami układów paliwowego, elektrycznego lub hamulcowego samochodu. Należy przewidzieć, aby w razie pęknięcia którejkolwiek części układu wydechowego silnika, wydobywające się spaliny nie powodowały przegrzania elementów i urządzeń instalacji i tym samym nie stwarzały ryzyka pożaru, Elementy i urządzenia instalacji nie powinny stykać się z przewodami układów paliwowego, elektrycznego lub hamulcowego samochodu. Zalecenia szczegółowe Podatność zabudowanych elementów i urządzeń instalacji na drgania powinna być zredukowana do minimum, czyli mocowania, wsporniki powinny być mocne, sztywne i miarę możliwości, rozmieszczone w równych odstępach. Kształt i wymiary opasek zaciskowych należy dobierać tak, aby wykluczyć możliwość przecięcia, zgniecenia, lub zsunięcia się przewodów z króćców urządzeń. Opaski powinny również być tak mocowane, aby niemożliwe było ich przypadkowe rozpięcie. W każdej instrukcji podano momenty ich dokręcania, które powinny być bezwzględnie przestrzegane w trakcje montażu, przeglądów i napraw. W trakcie przeglądów, wymiany zespołu filtra paliwa gazowego należy bezwzględnie zwrócić uwagę na stan końcówek przewodów. Widoczne spękania przewodu, spowodowane oddziaływaniem paliwa gazowego, jego starzeniem się powinny skutkować jego wymianą. Strona 33 z 37 Wersja 1

34 Przewody nie powinny spoczywać na częściach samochodu, które mogą być przyczyną ich uszkodzeń mechanicznych (ostre krawędzie, cięte brzegi, metalowe opaski zaciskowe). Jeśli instrukcja zaleca takie ich usytuowanie to należy przedsięwziąć odpowiednie środki zabezpieczające przed możliwością przecierania się przewodu. W przypadku przeprowadzania przewodu giętkiego otworami, np. w obudowie filtra powietrza należy zabezpieczyć je gumowymi przelotkami, które zabezpieczą je przed przecieraniem się wskutek drgań. W przypadku, gdy przewody giętkie przewody gazowe nie są mocowane na wspornikach lub podporach, należy zapewnić odpowiednio dokładny montaż na ich końcach. Zgodnie z zaleceniami naszego prawa elementy i urządzenia instalacji gazowej powinien znajdować się w odległości większej niż 100 mm od elementów układu wydechowego. Odległość ta może być zmniejszona w przypadku stosowania odpowiednich ekranów, oddzielających układ wydechowy od elementów instalacji przed wydzielanym ciepłem z przewodów wydechowych tak, aby temperatura oddziaływania nie przekroczyła 70 C. W przypadku urządzeń elektrycznych samochodu należy pamiętać o tym, aby nie dopuścić do możliwości wzajemnego ocierania się o siebie elementów instalacji i wiązek elektrycznych. Najkorzystniej jest zastosować elementy do mocowania lub do zaczepienia, wykonane z materiału izolacyjnego oraz zastosować osłony z naciętego, karbowanego przewodu giętkiego o odpowiedniej średnicy wewnętrznej, widoczne w każdej z instrukcji montażowych. Przewody giętkie wykonane z materiałów nie metalowych nie powinny być umieszczone w miejscach, w których temperatura przekracza 80 C. Nie jest dopuszczalne rozmieszczenia przewodów instalacji zasilającej w taki sposób aby, były one narażone na oddziaływanie oleju, elektrolitu z akumulatora lub płynu hamulcowego. Nie jest dopuszczalne takie rozmieszczenie przewodów elektrycznych instalacji, aby były one narażone na oddziaływanie: spływających kropli lub rozbryzgów (woda, oleje, elektrolit z akumulatora, płyn hamulcowy, paliwo, błoto, sól, deszcz itd.), przypadkowych uderzeń podczas napraw lub na uderzenie kamieni, Zbicia, szarpania tarcia itd. przez przedmioty załadowane (w bagażniku, kabinie itd.) lub elementy rozmieszczone w przyległych miejscach. Strona 34 z 37 Wersja 1

35 Przypominamy, że zgodnie z zaleceniami instrukcji montażowych, wszystkie obwody są zabezpieczane bezpiecznikami. Jeśli natomiast końcówki lub części pod napięciem nie są chronione bezpiecznikami, wówczas powinny być wymagane odpowiednie zabezpieczenia, albo nie dopuścić do ich przypadkowych połączeń z masą. Części elektryczne instalacji powinny być chronione przed ciepłem wydzielającym się z układu wydechowego silnika. Połączenia elektryczne powinny być odpowiednio zabezpieczone przed oddziaływaniem wilgoci( np. wody z zewnątrz komory lub przed spływaniem płynów wchodzących w skład wyposażenia samochodu, w przypadku nieszczelności lub w trakcie uzupełniania lub napełniania pojemników na ciecze eksploatacyjne). Połączenia do masy powinny gwarantować skuteczność i trwałość eksploatacyjną, czyli nie powinny z czasem tracić swojej skuteczności z powodu powstania ognisk korozji lub obecności smarów i lakierów. Przypominamy również i o tym, że nie jest prawem dopuszczalne masowanie przewodów na elementach i urządzeniach instalacji. W przypadku braku połączenia do masy, z powodu niewłaściwego montażu lub konserwacji, w danym obwodzie nie powinny być możliwe przepływy prądów masowych, które w przypadku jego przeciążenia mogą spowodować iskrzenie lub przepalenie. Aby nie utrudniać przeprowadzenia operacji montażu lub konserwacji powinny być przestrzegane następujące wymagania dotyczące układu elektrycznego: połączenia elektryczne powinny być dobrze widoczne i łatwo dostępne, sąsiadujące z sobą połączenia powinny być odpowiednio odróżnione, rozmieszczenie przewodów oraz ich długości powinny być tak rozplanowane, aby nie dopuścić do ich zwisania naprężenia i zaplątania, przewody nie powinny się stykać z ostrymi krawędziami oraz podczas montażu nie powinno być możliwe ich zgniecenie innymi elementami. Strona 35 z 37 Wersja 1

36 Uwagi dodatkowe dotyczące zachowania zasad bezpieczeństwa w trakcie zabudowy instalacji, jej przeglądów i napraw Wszystkie operacje muszą być wykonane z maksymalną uwagą, aby uniknąć uszkodzeń elementów. Nie wolno uruchamiać silnika jeśli zaciski połączeń elektrycznych są źle połączone lub klemy akumulatora są luźne. Jeżeli w procesie naprawy nadwozia samochód ma być umieszczony w komorze lakierniczej o temperaturze przekraczającej 50 0 C, należy wymontować elektroniczną jednostkę sterującą oraz zbiornik paliwa LPG. Przed wykonaniem jakichkolwiek prac polegających na rozłączaniu elementów i urządzeń instalacji w jej części hydrauliczno-pneumatycznej należy bezwzględnie zamknąć zawór ręczny zbiornika LPG, a gaz pozostający w instalacji zużyć uruchamiając silnik przy zamkniym zaworze zbiornika. W przypadku instalacji LPG silnik należy uruchomić dwukrotnie. Aby rozłączyć połączenia ciśnieniowe stalowe lub mosiężne mocno zaciśnięte, należy delikatnie uderzać młotkiem aluminiowym lub ołowianym. Połączenia wykonane w elementach lub urządzeniach ze stopów aluminium młotkiem gumowym lub z żywicy. Po każdym demontażu złącza ciśnieniowego sprawdzić jego stan, oceniając stan gwintu oraz pierścieni samozacinających. Przed ponownym zamontowaniem połączeń elementy posmarować, aby uniknąć zatarcia lub uszkodzenia w pierwszym okresie eksploatacji. Przy montażu bezwzględnie przestrzegać wymaganych momentów dokręcania i danych regulacyjnych. Przy każdym ponownym montażu wymienić uszczelki, pierścienie uszczelniające, płytki zabezpieczające i wszystkie elementy które uległy uszkodzeniu. Po zakończonych pracach obejmujących naprawę elementów tak wysokociśnieniowych jak i niskociśnieniowych należy bezwzględnie sprawdzić szczelność instalacji. Do tego celu należy wykorzystać urządzenie do badania szczelności, piankę do badania szczelności lub roztwór wody z mydłem. Zastosowanie roztworu wody z mydłem wymaga przepłukania powierzchni czystą wodą i jej wysuszenia. Ponadto należy pamiętać o tym, że komora silnika wypełniona jest elementami o wysokiej temperaturze oraz przewodami elektrycznymi, stąd też temperatura ta jak i przypadkowe Strona 36 z 37 Wersja 1

37 zwarcie mogą spowodować zapłon mieszanki powietrzno gazowej. Czynniki te należy uwzględnić rozpoczynając prace obejmujące demontaż elementów instalacji i poczekać do momentu wychłodzenia silnika po jego unieruchomieniu. Ponadto zabrania się: - palenia papierosów, - zbliżania się z otwartym ogniem, - prowadzenia prac w pomieszczeniach w których prowadzi się prace blacharski i użyciem spawarek, - używania nieodpowiednich narzędzi. W przypadku jakichkolwiek problemów zaleca się ponowne zapoznanie się z zaleceniami określonymi w instrukcjach montażowych. Powyższe zalecenia, wskazania i uwagi zebrano z udostępnionego Państwu wcześniej materiału informacyjnego pt. Systemy zasilania paliwami gazowymi, znajdującego się w dokumentacji technicznej i przekazane również każdemu uczestnikowi prowadzonego przez nas szkolenia podstawowego. Strona 37 z 37 Wersja 1

NR INSTRUKCJI: Opracował: Tomasz Grygoruk r.. Imię i Nazwisko data podpis

NR INSTRUKCJI: Opracował: Tomasz Grygoruk r.. Imię i Nazwisko data podpis 1151040 Instrukcja instalowania dodatkowego układu zasilania paliwem LPG w samochodzie: FIAT LINEA 1,4 8v typ pojazdu : 323 typ silnika: 350A1000 nr homologacji : E20 115R 00 0001 NR INSTRUKCJI: 1151040
