1 ROZDZIAŁ 1 INSTRUKCJA OBSŁUGI GRAND ULTIMATE WIRELESS 1.1 WPROWADZENIE GRAND ULTIMATE WIRELESS to bezprzewodowy system konwersji obrazu z sygnału VGA na sygnał anaogowy (TV). W skład zestawu wchodzi nadajnik bezprzewodowy pracujący w paśmie 2.4GHz oraz bezprzewodowy odbiornik. Zestaw, umożiwia transmisję obrazu wraz z dźwiękiem na odegłość do 100m na otwartej przestrzeni, oraz do 30m w budynku. Urządzenie może być wykorzystane do gier komputerowych, fimów DVD, prezentacji mutimedianych, przegądania Internetu na ekranie teewizora itp. 1.2 SPECYFIKACJA urządzenie typu Pug & Dispay. Nie wymaga oprogramowania i dodatkowych sterowników. częstotiwość 2.4GHz, możiwość pracy na 4 kanałach. symutaniczne wyświetanie na monitorze (VGA) i ekranie (TV). wsparcie da standardów: NTSC, NTSC-EIAJ, PAL-N, PAL, PAL-M, PAL- N/SECAM (via RGB out). 24-bitowy cyfrowy przetwornik przyciski użytkownika: MENU,ZOOM (zbiżenie),fine TUNE (dostrajanie), SAVE (zapis),video SOURCE (źródło wideo),power & Position (zasianie i pozycja). przyciski MENU: Freeze (stop katka), Size (rozmiar), Brightness (jasność), Contrast (kontrast), Hue (koor), Saturation (nasycenie), Video Standard (standard wideo), Reset (powrót do ustawień fabrycznych). 1

2 przełączanie pomiędzy kanałami radiowymi: CHANNEL 1~ CHANNEL 4, (RGB). dioda LED PAL i POWER. reguacja rozmiaru obrazu w pionie i poziomie. 64-stopniowa reguacja: jasności, kontrastu, kooru, nasycenia. 16-stopniowa reguacja dostrajania. wejście audio stereo z karty dźwiękowej ub dowonego urządzenia audio. częstotiwość RF: CH1=2414MHz, CH2=2432MHz, CH3=2450MHz, CH4=2468MHz. metoda demoduacji: FM. typ generatora częstotiwości: P.L.L.. pasmo audio: 20Hz ~ 20kHz. wyjście wideo: 1Vpp/ 75 ohm composite Video. zasięg: 100 metrów w terenie otwartym, 30 metrów wewnątrz pomieszczeń. Zasięg urządzenia zaeży od warunków środowiskowych. 2

3 1.3 Tryb i tabea rozdzieczości Konwerter wspiera następujące tryby wyświetania da VGA PC Rozdzieczoś ć Częstotiwość wertykana (Hz) 70 60, 70, 72, 75, 85, 100, , 60, 70, 72, 75, 85, , 70, 72, 75 60, 70, 72, Konwerter wspiera następujące tryby wyświetania da MAC G4, G4 Cubic, G3 Rozdzieczość Częstotiwość wertykana (Hz) ,66,72, 75,85, 100, X ,60,72, 75,85, X X ,70,75 60,70 Konwerter wspiera następujące tryby wyświetania da APPLE imac and imac DV Rozdzieczość Częstotiwość wertykana (Hz) Wymagania systemowe Komputer PC ub notebook z podłączeniem w standardzie HD15 VGA. Teewizor ub odtwarzacz wideo w standardzie NTSC ub PAL z wejściem Composite Video (wymagana do transmisji bezprzewodowej) ub wejścia S-Video, RGB ub SCART. 1.5 Zawartość opakowania W zestawie znajduje się: Instrukcja obsługi 3

4 Da nadajnika (T): Grand ULTIMATE WIRELESS T Kabe S-Video Kabe Video Kabe Audio Kabe H do komputera IBM PC Kabe MAC da MAC PC (opcja) Zasiacz (DC 6V/800mA ) Da odbiornika (R): Grand ULTIMATE WIRELESS R Kabe Audio/Video da R Kabe audio SCART (Europa) Zaiacz (DC 6V/800mA ) Kabe S-Video Kabe Video Kabe Audio Kabe H do komputera IBM PC Kabe Audio/Video Kabe audio SCART ROZDZIAŁ 2 Instaacja GRAND ULTIMATE WIRELESS Rozdział ten opisuje funkcje dostępne w Grand ULTIMATE WIRELESS. Zapoznaj się z opisem sposobu podłączenia poszczegónych urządzeń do 4

5 Grand ULTIMATE WIRELESS. Rys. 1 Opis Grand ULTIMATE WIRELESS 2.1 Złącza dostępne w GRAND ULTIMATE WIRELESS SCAN CNVTR : Podłącz kabe H do komputera, Grand ULTIMATE WIRELESS i monitora. 5

6 AUDIO IN: Podłącz do radioodbiornika ub wyjścia audio w odtwarzaczu DVD/ VCD /VCR. RGB OUT: Podłącz monitor/teewizor obsługujący europejski standard SCART z RGB do kaba SCART. VIDEO OUT: Podłącz Grand ULTIMATE WIRELESS do wejścia Video w teewizorze. S-OUT : Podłącz Grand ULTIMATE WIRELESS do teewizora, który posiada wejście S-VIDEO. (Rekomendowane do podłączeń kabem) DC IN : VIDEO IN: Podłącz zasiacz zewnętrzny Podłącz do urządzenia wideo typu DVD/VCR/Kamera. 2.2 Przyciski i przełączniki w GRAND ULTIMATE WIRELESS POWER: włącz/wyłącz. VIDEO SOURCE: przełącznik pomiedzy wyświetaniem przetworzonego sygnału z komputera, źródłem sygnału przeotowego wideo. SAVE: zapisywanie bierzących ustawień pozycji i wyświetanego obrazu. FINE TUNE : dostrajanie obrazu wideo. ZOOM: przełączanie wyświetania obrazu pomiędzy opcją zoom i norma. MENU: wciśnij przycisk aby wywołać odpowiednie funkcje: Freeze (stop katka), HSIZE (rozmiar w poziomie), VSIZE (rozmiar w pionie), Brightness (janość), Contrast (kontrast), Hue (koor), Saturation (nasycenie), Video Standard (standard wideo), Reset (powrót do ustawień fabrycznych). POSITION: Użyj strzałek góra, dół, prawa, ewa do ustaenia poprawnej pozycji obrazu na teewizorze. Te 4 kawisze pozwoą ci wyreguować ustawienia dostępne w MENU. 6

7 7

8 2.3 USTAWIENIA KANAŁÓW (CHANNEL) Przełącznik: SW1 SW2 SW3 SW4 SW5 SW6 Opis DOWN (ON) CHANNEL 1 DOWN (ON) CHANNEL 2 DOWN (ON) CHANNEL 3 DOWN (ON) CHANNEL 4 DOWN (ON) Opcja DOWN (ON) RGB OUTPUT NOTKA: SW5 i SW6 OUTPUT nie mogą być włączone w tym samym czasie 8

9 2.4GHz Ustawienia kanałów odbiornika: przełącznik 1 CHANNEL 1 przełącznik 2 CHANNEL 2 przełącznik 3 CHANNEL 3 przełącznik 4 CHANNEL Instaacja da użytkowników komputerów PC Grand ULTIMATE WIRELESS jest urządzeniem typu Podłącz i Wyświet. Nie wymaga specjanego oprogramowania ani sterowników. Wystarczy, że teewizor i komputer posiadają odpowiednie wyjścia, aby podłączyć i wyświetić obraz za pomocą konwertera. Przeczytaj uważnie ten rozdział. Rys. 2 przedstawia schemat połączeń konwertera z innymi urządzeniami. 9

10 Rys. 2 Instaacja Grand ULTIMATE WIRELESS 2.5 Instrukcja podłączania 10

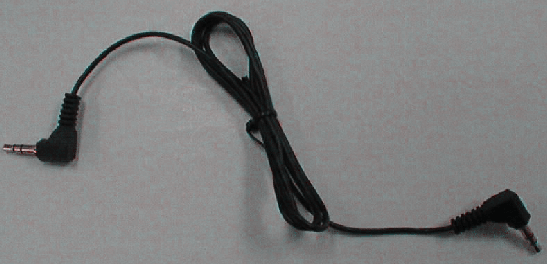

11 UWAGA! Wyłącz komputer zamin zaczniesz podłączać Grand Utimate Wireess! 1. Podłącz czerwoną końcówkę kaba H do portu SCAN CNVTR w Utimate Wireess oznaczonego również na czerwono. 2. Podłącz niebieską końcówkę kaba H do portu CRT, który znajduje się z tyłu komputera ub notebooka. Jeśi używasz komputera stacjonarnego, podłącz w pierwszej koejności monitor. Rys. 3 Podłączanie Rys. 4 Podłączanie do komputera do notebooka stacjonarnego z monitorem 3. Podłącz końcówkę kaba audio do portu Audio In w Grand Utimate Wireess. Podłącz pozostałe końcówki do wyjścia na głośniki w swojej karcie dźwiękowej. W przypadku komputera stacjonarnego, musisz najpierw odłączyć głośniki. Rys. 5 kabe Audio 4. Podłącz zasiacz do portu DC IN w Grand Utimate Wireess i gniazdka eektrycznego. 11

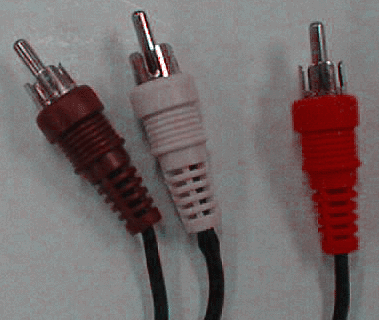

12 NOTKA: Podłączanie innego zasiacza niż oryginany do Grand Utimate Wireess może spowodować poważne uszkodzenia i skutkuje utratą praw wynikających z gwarancji. 5. Podłącz Grand Utimate Wireess Receiver (odbiornik) do teewizora przy użyciu kaba AV. Podłącz zasiacz do portu DC IN w odbiorniku, a następnie do gniazdka eektrycznego. Rys.6 kabe Audio/Video Notka: Grand Utimate Wireess wspiera wysokiej jakości S-Video. Jeżei Twój teewizor ub odtwarzacz wideo posiadają wejście S-Video, zaeca się jego użycie w ceu zapewnienia epszej jakości odbioru obrazu. Opcja ta jest niedostępna przy bezprzewodowej transmisji wideo. 6. Jeśi nie możesz zestawić transmisji bezprzewodowej, zmień kanał transmisji za pomocą przełącznika na odbiorniku i nadajniku tak, aby na obu urządzeniach były te same kanały. 7. Jeśi Twój teewizor nie posiada wejścia Video, możesz podłączyć go przez port Video In w odtwarzaczu wideo. Notka: Ponieważ modee odtwarzaczy różią się od siebie, sprawdź w instrukcji obsługi sposób nagrywania z zewnętrznych źródeł wideo. Instrukcja podłączania Grand Utimate Wireess do odtwarzacza wideo: 1. Podłącz kabe RCA ub S-video (zaecany) z wyjścia Video w Grand 12

13 Utimate Wireess do wejścia Video w odtwarzaczu wideo. 2. Użyj kaba RCA ub kaba coaia 75 Ohm do podłączenia z wyjścia Video w odtwarzaczu wideo do wejścia Video w teewizorze. 3. Ustaw przełącznik TV/VCR w tryb "VCR". 4. Ustaw teewizor w tryb wyświetania sygnału wideo. 5. Konwertowany obraz powinien pojawić sie na ekranie teewizora. 6. Włóż czystą kasetę wideo do odtwarzacza wideo i naciśnij przycisk RECORD (nagrywanie). Po kiku sekundach sprawdź jakość nagranego obrazu. 13

14 ROZDZIAŁ 3 Najczęściej zadawane pytania Pyt. 1: Jak mogę poepszyć jakość wyświetanego obrazu? Odp: Możesz zwiększyć kontrast obrazu i zmienić natężenie światła (rozjaśnić). Pyt. 2: Podłączyłem konwerter i notebooka, ae na teewizorze nie pojawił się obraz. Odp: Sprawdź w instrukcji obsługi notebooka, sposób wyświetania z wykorzystaniem zewnętrznego sygnału VGA. Zazwyczaj każdy notebook posiada 3 ustawienia: tyko zewnętrzne VGA, tyko wewnętrzne VGA oraz symutaniczne wewnętrzne i zewnętrzne VGA. 14

15 4.1 Nadajnik Złącze SCAN CNVTR ROZDZIAŁ 4 Specyfikacja techniczna Sygnał anaogowy RGB i SYNC z wyjścia 15 pin VGA z portu w komputerze PC ub notebooku i sygnał wyjścia SYNC do monitora. Pin 1 - Czerwone wejście, 0.7Vpp ± 0.1Vpp, 75 ohms, z komputera PC Pin 2 - Zieone wejście, 0.7Vpp ± 0.1Vpp, 75 ohms, z komputera PC Pin 3 - Niebieskie wejście, 0.7Vpp ± 0.1Vpp, 75 ohms, z komputera PC Pin 4 - Brak połączenia Pin 5 - Aktywny da poziomu niskiego w standardzie TTL Pin 6 - Masa Pin 7 - Masa Pin 8 - Masa Pin 9 - Brak połączenia Pin 10 - Masa Pin 11 - wyjście HSYNC OUT, poziom TTL, buforowane wejście HSYNC IN do monitora Pin 12 - VSYNC OUT, TTL eve, buffered VSYNC IN, do monitora Pin 13 - HSYNC IN, poziom TTL 15

16 Pin 14 - VSYNC IN, poziom TTL Pin 15 - Brak połączenia UWAGA: Obudowa podłączona do masy Złącze RGB OUT RGB OUT to 9-pin złącze typu mini-din typu żeńskiego. Może wypuszczać sygnał RGB i Composite VIDEO. Złącze to nie może pracować symutanicznie z S-OUT i VIDEO OUT. Najczęściej używane jest w teewizorach sprzedawanych w Europie ze złączem SCART. Numer Opis sygnału Pin 1 Niebieskie wyjście 0.7Vpp, 75 ohms 2 włączone wyjście RGB, +12V do TV w Europie z wejściem RGB 3 Zieone wyjście, 0.7Vpp, 75 ohms 4 Composite VIDEO, negative sync, 1Vpp 5 Brak połączenia 6 Brak połączenia 7 Czerwone wyjście 0.7Vpp, 75 ohms 8 Wyjście Audio, kanał ewy, 1 Vrms 9 Wyjście Audio, kanał prawy, 1 Vrms UWAGA: Obudowa podłączona do masy. 16

17 4.1.3 Złącze VIDEO OUT Composite video out, 1.0Vpp, 0.2Vpp 75 ohms, negative sync Złącze S-VIDEO OUT Konektor S-OUT - 4-pin złącze mini-din Złącze AUDIO IN Podłącz do wyjścia audio w komputerze ub wyjścia audio w odtwarzaczu DVD/VCR/VCD, Vrms(ma) Złącze VIDEO IN Wejście Composite video z odtwarzacza DVD/VCR/VCD ub kamery, Poziom na wejściu: 1 Vpp Złącze DC IN Zasiacz DC 6V. Zużycie prądu w czasie pracy wynosi 480mA, w czasie spoczynku 130mA. 17

18 4.2 Odbiornik Złącze DC IN Zasiacz DC 6V. Zużycie prądu w czasie pracy wynosi 480mA, w czasie spoczynku 130mA Złącze VIDEO OUT Wyjście Composite video, 1.0Vpp, 0.2Vpp 75 ohms, negative sync Złącze AUDIO OUT Podłącz do wyjścia audio w odtwarzaczu DVD/VCR/VCD, Vrms(ma). 18

19 ROZDZIAŁ 5 Rozwiązywanie probemów W przypadku probemów technicznych, sprawdź poniższe podpowiedzi, zanim odeśesz sprzęt do serwisu. Symptom Brak komunikacji z teewizorem Tekst jest niewyraźny Zakłócenia obrazu Brak wyświetania znaków Brak kooru Zniekształcenia ini Point to check Wciśnij przycisk wideo ub AV na teewizorze, aby wybrać wejście wideo z Grand ULTIMATE WIRELESS. Sugerujemy użyć podłączenia przez S-Video. Lub SCART. Jeśi do podłączenia konwertera do teewizora używasz zbyt długiego kaba, epiej wykorzystać do tego kabe coaia 75 Ohm (np.: mode RG-59). Wyreguuj obraz na teewizorze. Ustaw Grand ULTIMATE WIRELESS w tryb Underscan. Ustaw obraz na środku ekranu za pomocą przycisków. Dostosuj standard wideo PAL/NTSC do swojego teewizora. Upewnij się, czy nasycenie kooru na Twoim teewizorze nie jest ustawione na minimum. Jeżei Twój teewizor obsługuje wiee standardów ustaw standard na AUTO ub taki sam standard jak na wyjściu w Grand ULTIMATE WIRELESS. Zmniejsz poziom jasności w tewizorze. Jeśi probem się powtarza, wybierz epszy mode teewizora. 19
