Instrukcja obsługi. Monitor CCTV 17" z szybą antyrefleksyjną

Transkrypt

1 Instrukcja obsługi Monitor CCTV 17" z szybą antyrefleksyjną

2 Dziękujemy za wybór naszego monitora. Proszę sprawdź, czy wszystkie akcesoria są w komplecie, gdy będziesz otwierać opakowanie. Zanim podłączysz urządzenie i zasilanie, przeczytaj dokładnie poniższą instrukcję. Zatrzymaj też ją na przyszłość. 1. Zasady bezpieczeństwa Zachowaj środki ostrożności! Uwaga wysokie napięcie! Wysokie napięcie wewnątrz monitora! Żeby się uchronić przed porażeniem prądem, nie otwieraj obudowy. Nieprawidłowe użytkowania spowoduje zagrożenie pożaru bądź porażenia prądem. W celu uniknięcia zagrożenia, postępuj według poniższych wymogów podczas instalacji, użytkowania i czyszczenia urządzenia. W celu zapewnienia swojego bezpieczeństwa i przedłużenia żywotności monitora LCD, przeczytaj uważnie poniższe uwagi, zanim zaczniesz używać tego urządzenia. Przeczytaj ze zrozumieniem instrukcję obsługi zanim zaczniesz używać monitora LCD. Zachowaj instrukcję na przyszłość. Ściśle trzymaj sie ostrzeżeń umieszczonych na urządzeniu i w poniższej instrukcji. Podczas operowania urządzeniem stosuj się do załączonych ilustracji. Nie używaj akcesoriów nie rekomendowanych przez producenta. Niewłaściwe używanie akcesoriów może spowodować wypadek Używaj zasilacza dołączonego do kolorowego monitora LCD. Zanim podłączysz wtyczkę zasilania do gniazda, sprawdź czy zasilacz jest przeznaczony do danej sieci elektrycznej. Skontaktuj się z elektrykiem, jeśli nie jesteś pewien, o jakich parametrach zasilacz powinien być zastosowany

3 Nie umieszczaj niczego na bądź wokół wtyczki zasilania. Uszkodzona wtyczka zasilania może spowodować porażenie bądź pożar. Nie próbuj naprawiać urządzenia samodzielnie. Sprzęt pod wysokim napięciem i inne części ulegające uszkodzeniu mogą spowodować różne uszkodzenia ciała ludzkiego i monitora. Zadzwoń do wyspecjalizowanego serwisu po ewentualną pomoc. Nie dotykaj żadnych części kontrolujących, które nie są zawarte w poniższej instrukcji. Niewłaściwe ustawianie części kontrolujących niezawartych w instrukcji może spowodować uszkodzenie urządzenia. Jeśli monitor ma być zamocowany na ścianie bądź suficie, zastosuj się do metody instalacji rekomendowanej przez producenta. Przed czyszczeniem urządzenia, odłącz kabel zasilający i czyść monitor szmatką nawilżoną wodą. Nie używaj żadnych środków czyszczący w płynie ani w sprayu. Odłącz wtyczkę zasilania, jeśli nie będziesz używał monitora przez dłuższy czas. Nie umieszczaj monitora na niestabilnym wózku, oparciu, statywie czy biurku. Zapewnij wentylacje powietrza dookoła urządzenia I nigdy nie blokuj otworów wentylacyjnych. Wyświetlacz LCD jest zrobiony z czułych materiałów. Nie dotykaj wyświetlacza żadnym przedmiotem. Upuszczony z wysokości lub uderzony, monitor może pęknąć. W związku z tym nie używaj więcej tego monitora Nie umieszczaj urządzenia bezpośrednio w świetle słonecznym lub blisko źródła ciepła takich jak kaloryfery, grzejniki, urządzenia grzewcze, piece i urządzenia generujące ciepło. Nie wyłączaj/włączaj urządzenia jeśli jest włączone/wyłączone krócej niż - 2 -

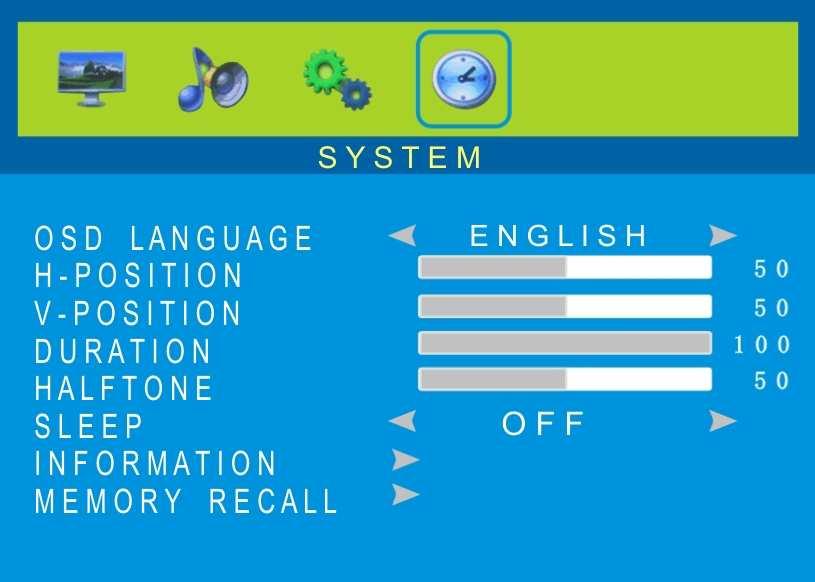

4 2 sekundy. 2. Akcesoria -Instrukcja obsługi -Kabel zasilający -Pilot zdalnego sterowania -Uchwyt do montażu naściennego 1.OSD LANGUAGE Wybór języka menu 2. H-POSITION Regulacja położenia menu w poziomie 3. V-POSITION Regulacja położenia menu w pionie 4.DURATON Długość czasu wyświetlania menu 5. HALFTONE Regulacja przeźroczystości menu 6.SLEEP : Ustawienie czasu przejścia w tryb wstrzymania 7.INFORMATION Wyświetla dane o wersji oprogramowania monitora 8.MEM-RECALL Przywraca ustawienia fabryczne monitora 3. Opis monitora Przód : 7. Rozwiązywanie problemów problem Brak obrazu. Rozwiązanie Sprawdź, czy wtyczki zasilania TV i PC są podłączone, czy zasilacz jest włączony i czy monitor nie jest wyłączony przyciskiem ON/OFF. Pojawia się Brak sygnału ( No Signal ) Sprawdź czy kabel VGA jest prawidłowo podłączony i czy komputer jest włączony. Niewycentrowany obraz Dopasuj poziomą pozycję I pionową pozycję obrazu automatycznie bądź ręcznie. Sprawdź ustawienia obrazu (Dla trybu PC). Zbyt jasny bądź zbyt ciemny obraz Wybierz poprawną temperaturę barw, ustaw RGB z automatyczną korekcja barw lub ręcznie. Sprawdź ustawienia obrazu Dioda zasilania Zielona monitor włączony Czerwona monitor w trybie Standby Zakłócenia (linie) pojawiają sie na obrazie zamykającego się Windowsa Ustawienia RGB nie są dopasowane Dopasuj fazę i zegar z automatyczną korekcją bądź ręcznie. Sprawdź ustawienia obrazu (tylko dla trybu PC). Sprawdź czy temperatura barw jest ustawiona na Użytkownik. Ustawienia RGB są dopasowane tylko wtedy gdy temperatura barw jest ustawiona na pozycji Użytkownik (tylko dla trybu PC) - 8 -

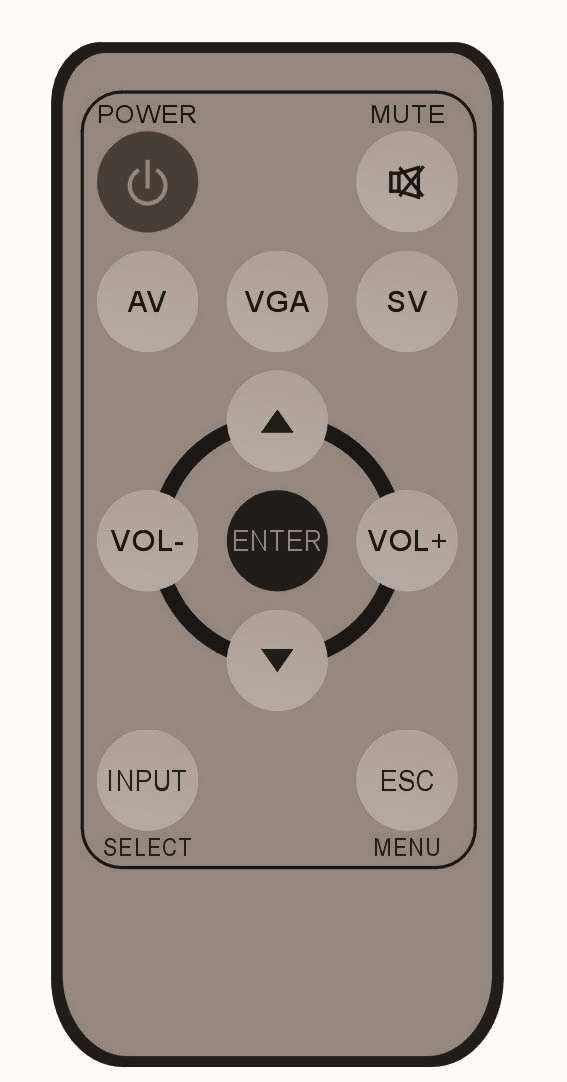

5 6. Opis Menu OSD Opis panelu MENU - + AUTO POWER 1..PICTURE MODE Wybór trybu obrazu (jeśli wybierzemy Personal pojawią się następujące opcje:) (1).CONTRAST Ustawienie kontrastu (2).BRIGHTNESS Ustawienie jasności (3).HUE W trybie NTSC ustawienie koloru menu (4).SATURATION Ustawienie nasycenia koloru (0 oznacza brak koloru) (5).SHARPNESS Ustawienie ostrości video 2.COLOR TEMP Wybór trybu wyświetlania koloru video 3..SCALE Skalowanie obrazu 4..3D NR Wybór stopnia eliminacji szumów obrazu MENU Otwiera menu/zaakceptowanie wyboru danej opcji - zmniejszenie danej wartości + zwiększenie danej wartości AUTO Wybór źródła sygnału AV / VGA / HDMI POWER Włącza/wyłącza mnoitor Tył: 1..SOUND MODE Ustawienia efektów dźwiękowych 2.BALANCE Regulacja balansu dźwięku w głośnikach (50 oznacze że oba głośniki mają taką samą głośność) 3.TREBLE Włączenie/wyłączenie dźwięków wysokiej częstotliwości 4.AVC Włączenie/wyłączenie opcji sterowania głosowego 5.LOUNDNESS Wybór trybu dźwiękowego 6.SUPERBASS Włącza/wyłącza dźwięki niskich częstotliwości Wejście(RCA) AV Wejście HDMI 1. MULTIWIN: Funkcja Obraz w obrazie BNC video BNC video VGA audio VGA DC12V WYJŚCIE WEJŚCIE - 4 -
