1 Przykłady budynków użyteczności publicznej III Dr hab. inż. arch. Elżbieta D. Ryńska Wydział Architektury Politechnika Warszawska IBM Plaza, Kuala Lumpur, Malezja, 1985, Ken Yeang Wykład 5 2 1

2 IBM Plaza, Kuala Lumpur, Malezja, 1985, Ken Yeang Wykład 5 3 Menara Housestead, Kuala Lumpur, Malezja, 1986, Ken Yeang Wykład 5 4 2

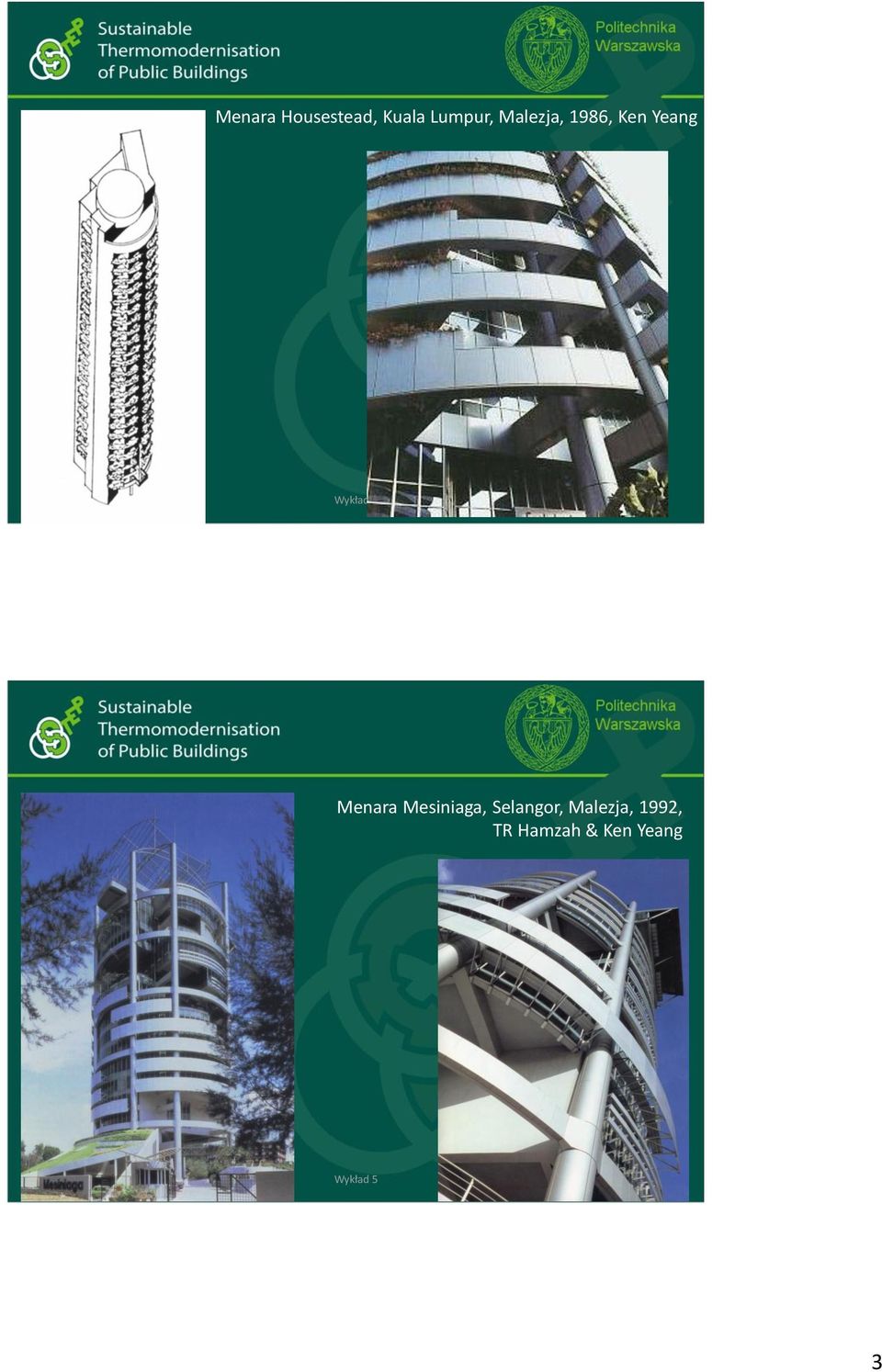

3 Menara Housestead, Kuala Lumpur, Malezja, 1986, Ken Yeang Wykład 5 5 Menara Mesiniaga, Selangor, Malezja, 1992, TR Hamzah & Ken Yeang Wykład 5 6 3

4 Menara Mesiniaga, Selangor, Malezja, 1992, TR Hamzah & Ken Yeang Wykład 5 7 Menara Mesiniaga, Selangor, Malezja, 1992, TR Hamzah & Ken Yeang Wykład 5 8 4

5 Menara Mesiniaga, Selangor, Malezja, 1992, TR Hamzah & Ken Yeang Wykład 5 9 Menara Mesiniaga, Selangor, Malezja, 1992, TR Hamzah & Ken Yeang Wykład

6 Menara Mesiniaga, Selangor, Malezja, 1992, TR Hamzah & Ken Yeang Wykład 5 11 Menara TA1, Kuala Lumpur, Malezja, 1992, Ken Yeang Wykład

7 Menara TA1, Kuala Lumpur, Malezja, 1992, Ken Yeang Wykład 5 13 Central Plaza, Kuala Lumpur, Malezja, 1992, Ken Yeang Wykład

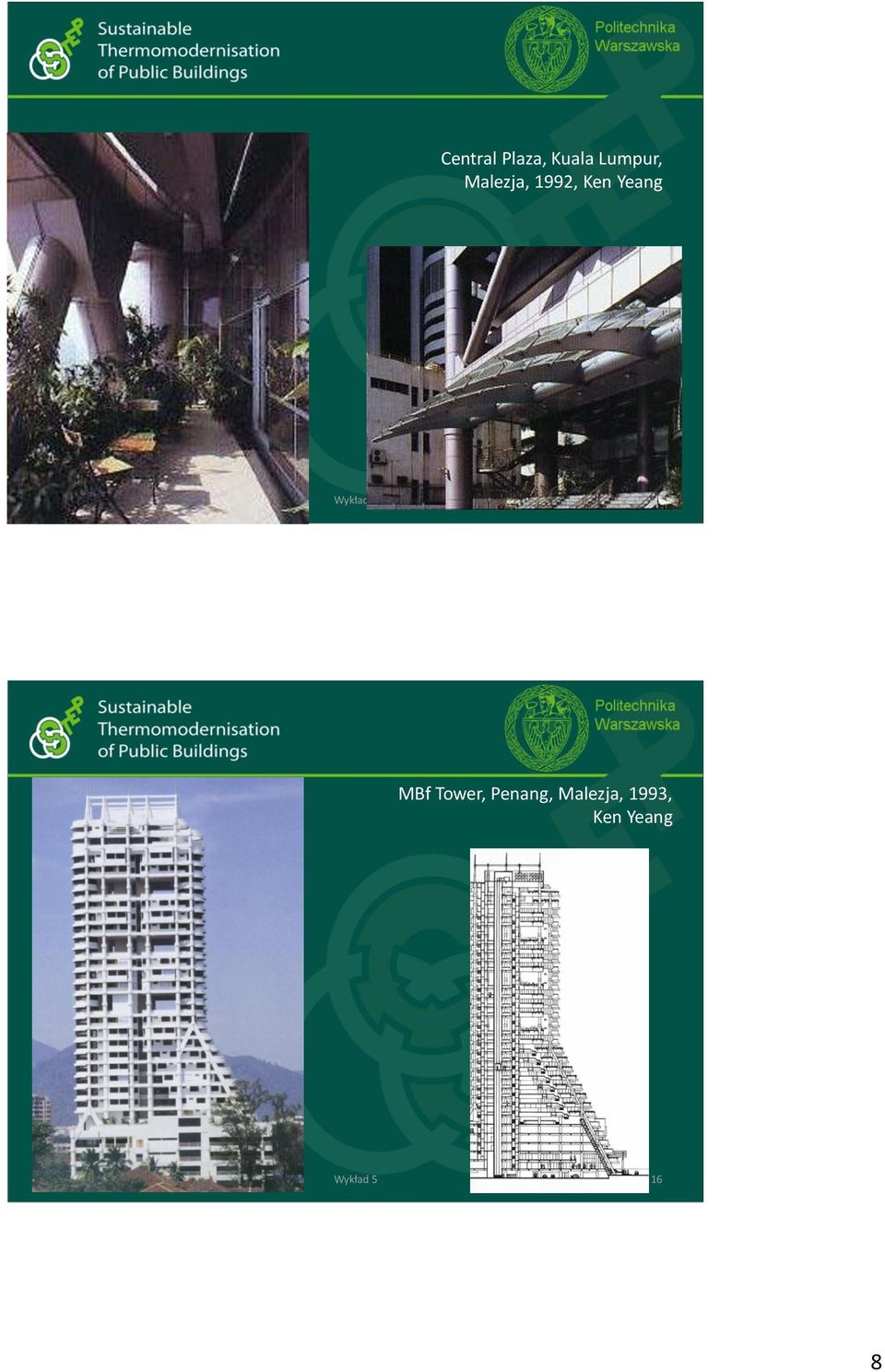

8 Central Plaza, Kuala Lumpur, Malezja, 1992, Ken Yeang Wykład 5 15 MBf Tower, Penang, Malezja, 1993, Ken Yeang Wykład

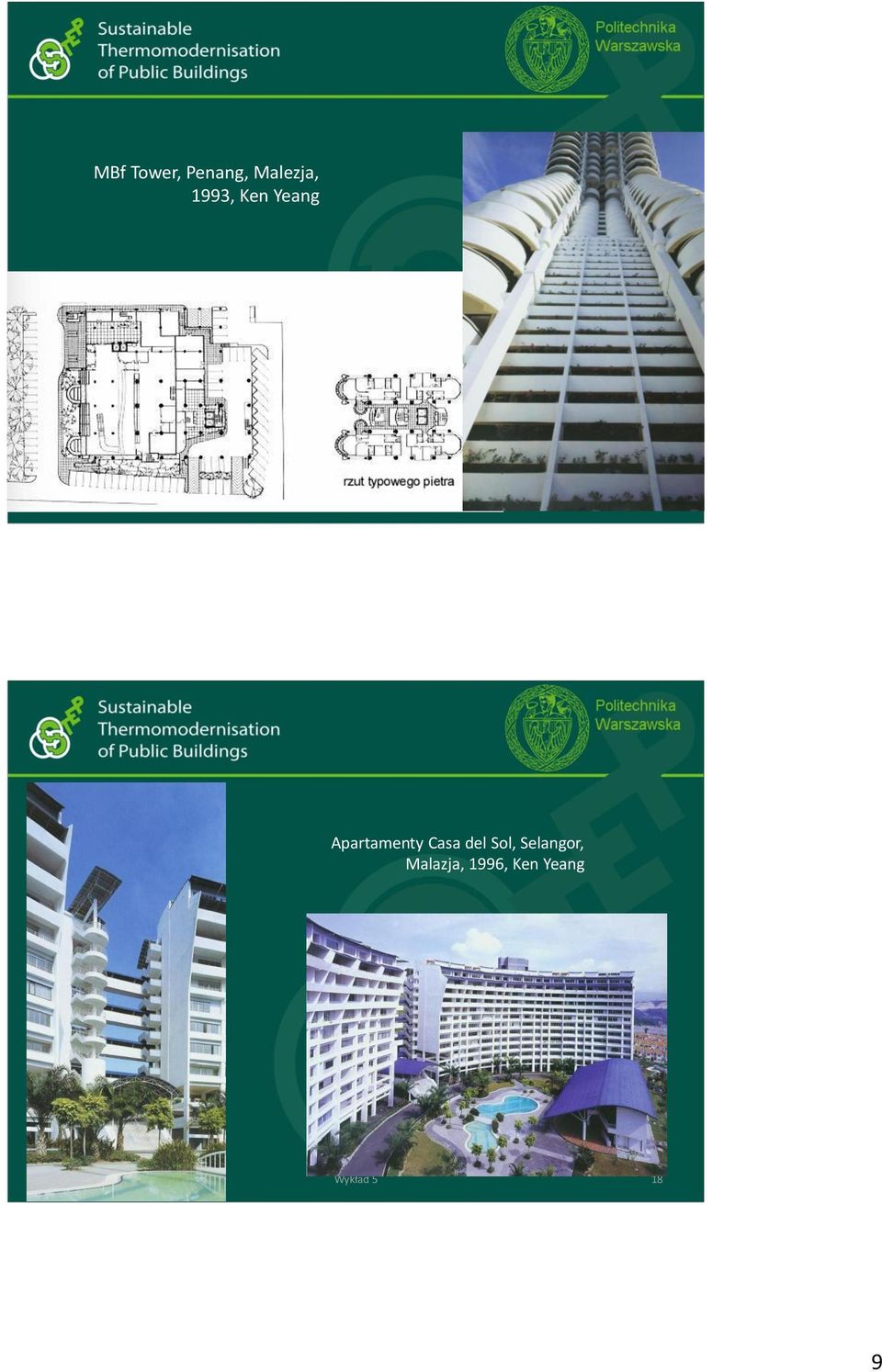

9 MBf Tower, Penang, Malezja, 1993, Ken Yeang Wykład 5 17 Apartamenty Casa del Sol, Selangor, Malazja, 1996, Ken Yeang Wykład

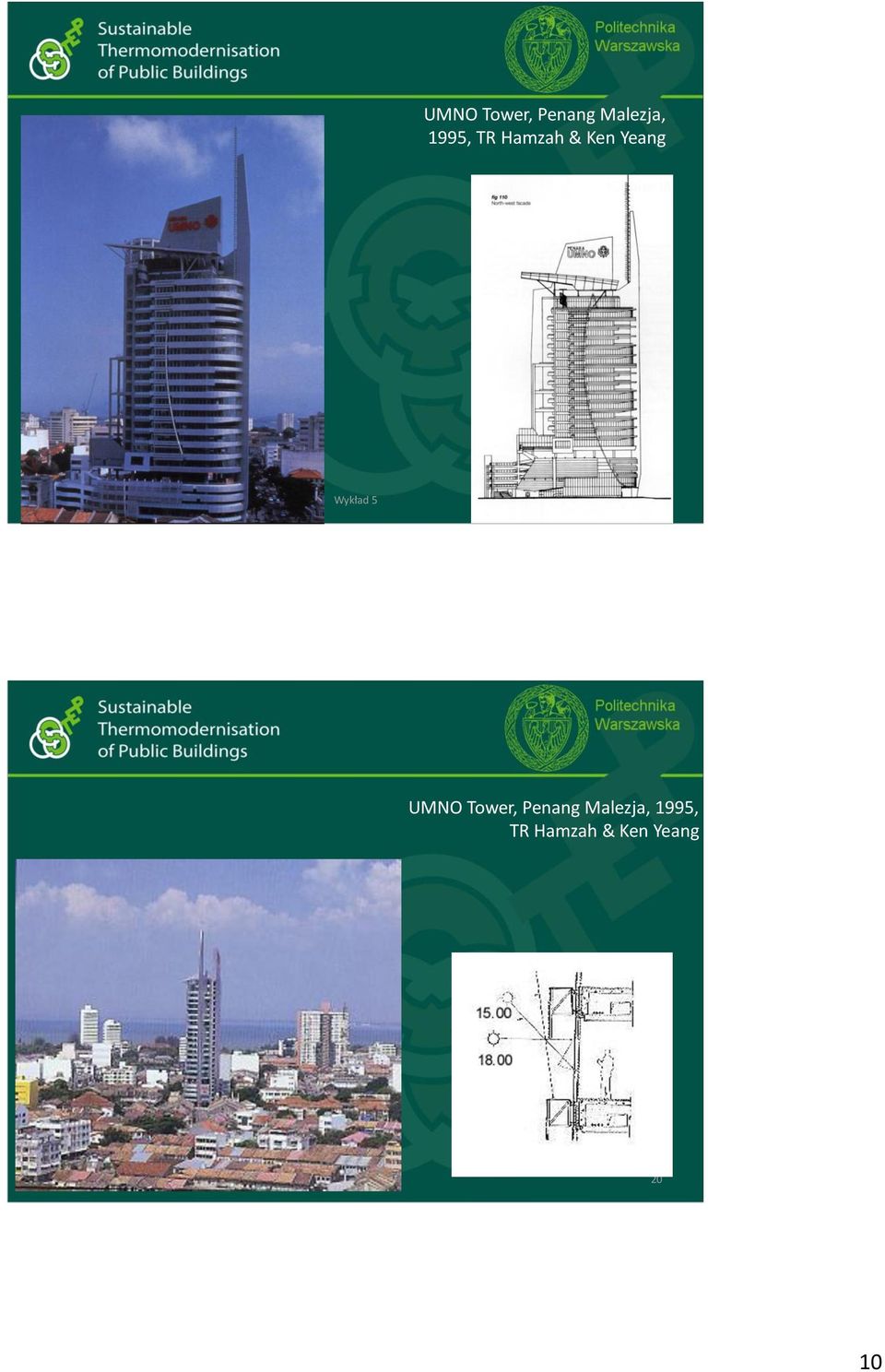

10 UMNO Tower, Penang Malezja, 1995, TR Hamzah & Ken Yeang Wykład 5 19 UMNO Tower, Penang Malezja, 1995, TR Hamzah & Ken Yeang Wykład

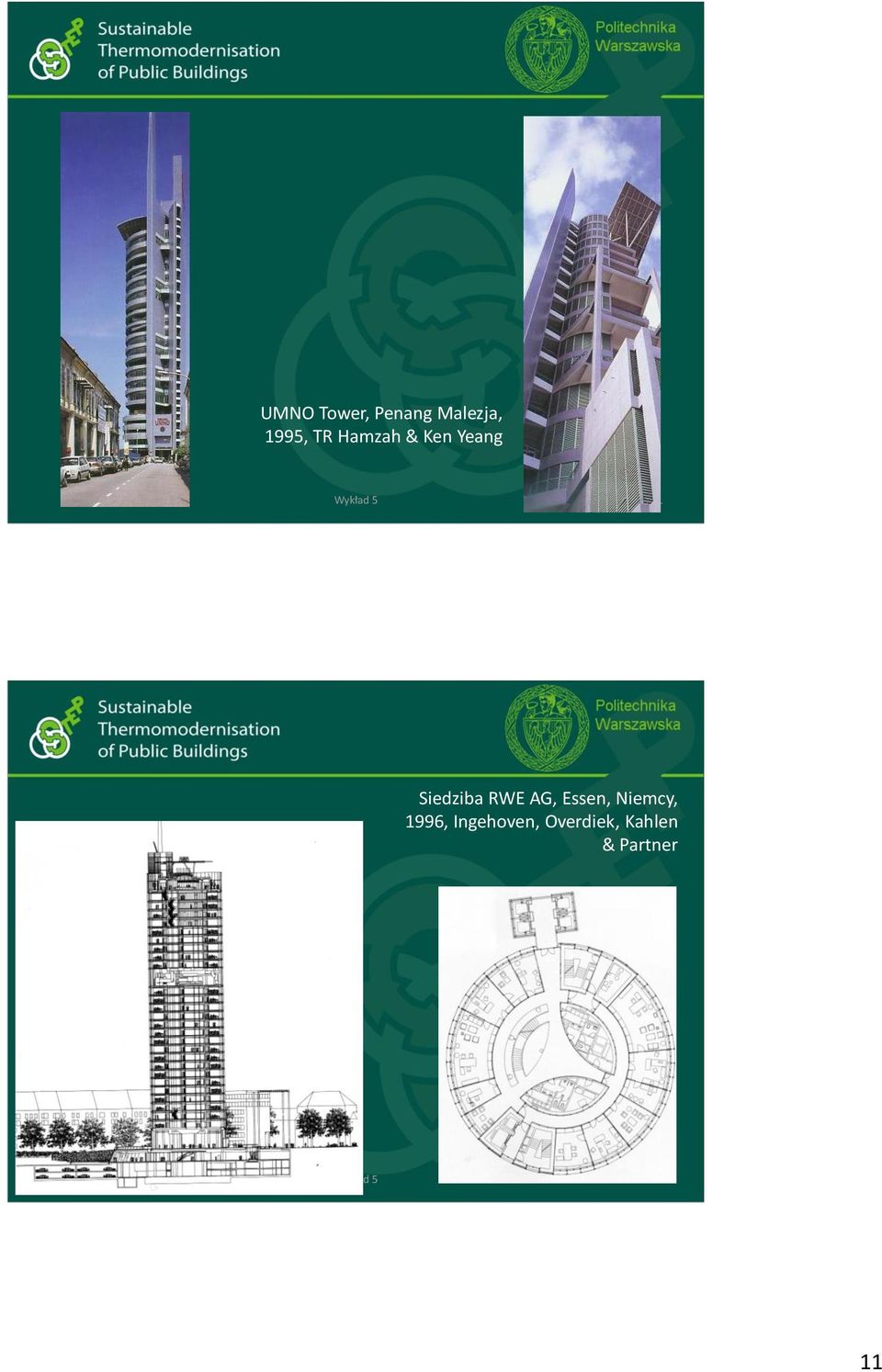

11 UMNO Tower, Penang Malezja, 1995, TR Hamzah & Ken Yeang Wykład 5 21 Siedziba RWE AG, Essen, Niemcy, 1996, Ingehoven, Overdiek, Kahlen & Partner Wykład

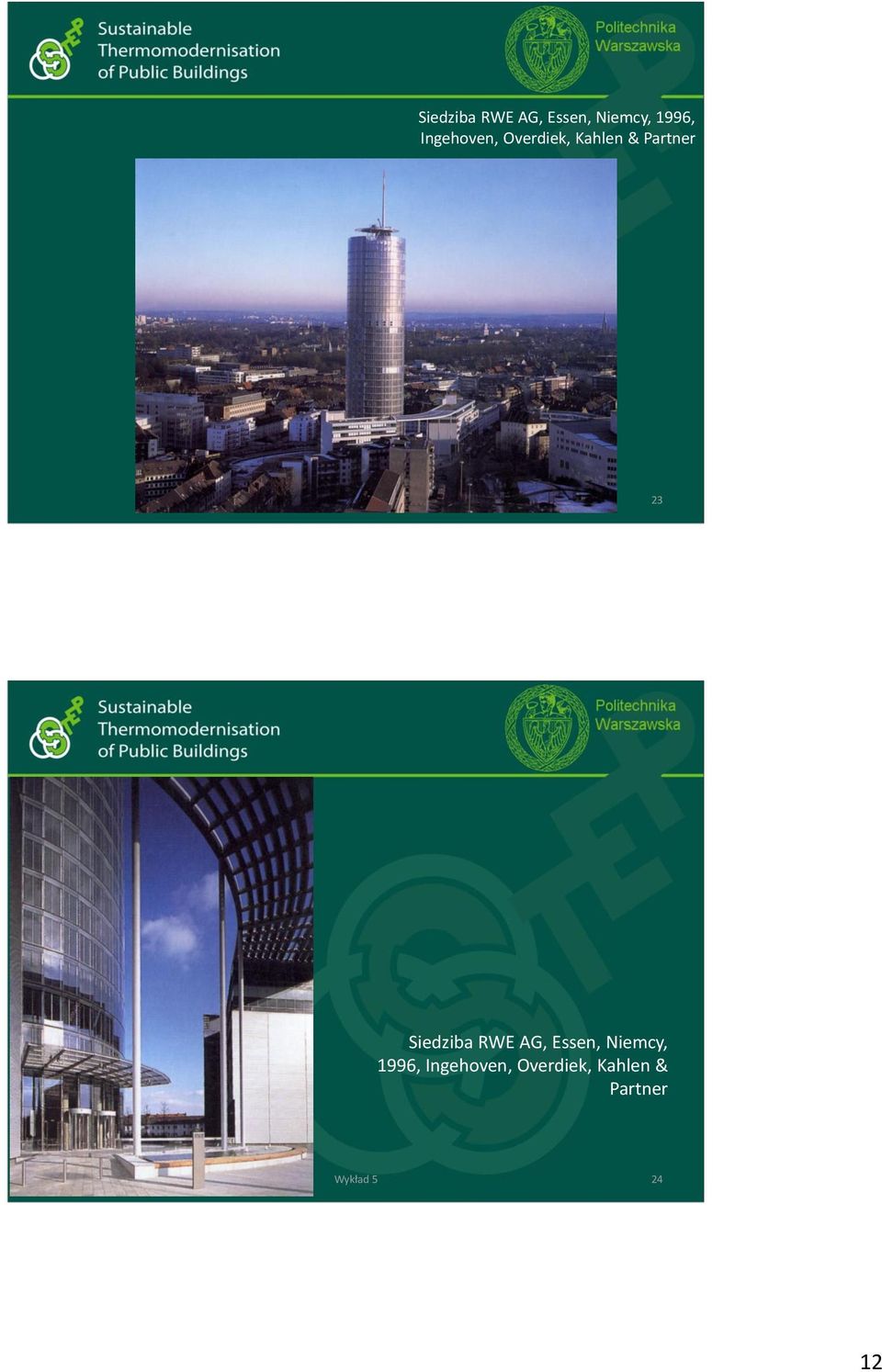

12 Siedziba RWE AG, Essen, Niemcy, 1996, Ingehoven, Overdiek, Kahlen & Partner Wykład 5 23 Siedziba RWE AG, Essen, Niemcy, 1996, Ingehoven, Overdiek, Kahlen & Partner Wykład

13 Commerz-Bank Headquarters, Frankfurt, Niemcy, 1997, Foster & Partners Wykład 5 25 Commerz-Bank Headquarters, Frankfurt, Niemcy, 1997, Foster & Partners Wykład

16 Bishopsgate Towers, Londyn, projekt 1999, Ken Yeang Wykład 5 31 Frankfurt Tower, Frankfurt am Main, projekt 1999, Ken Yeang Wykład

17 Lloyds Register Office, Londyn, 2001, Richard Rogers & Partners Wykład 5 33 Lloyds Register Office, Londyn, 2001, Richard Rogers & Partners Wykład

18 Lloyds Register Office, Londyn, 2001, Richard Rogers & Partners Wykład 5 35 Lloyds Register Office, Londyn, 2001, Richard Rogers & Partners Wykład

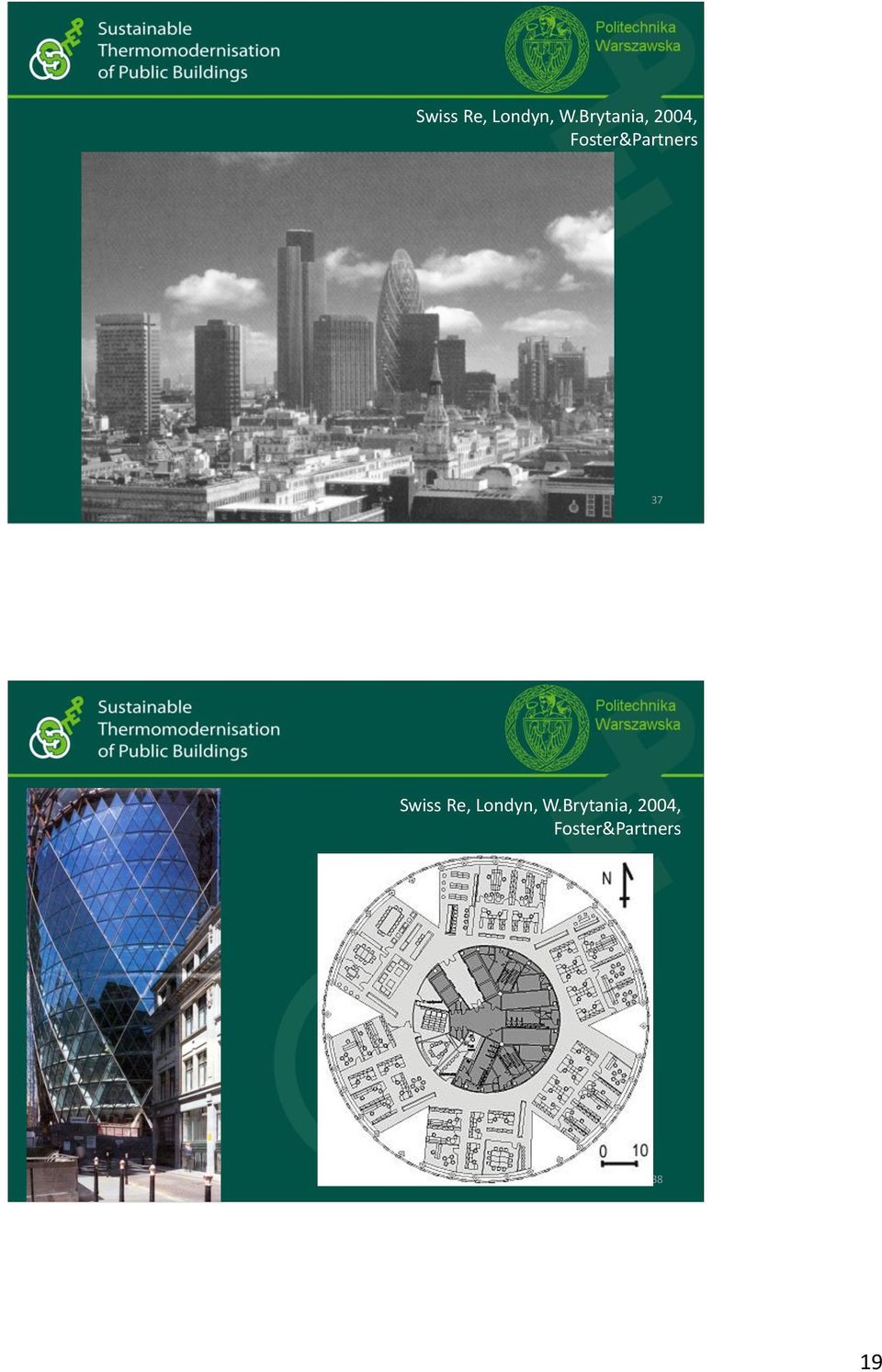

19 Swiss Re, Londyn, W.Brytania, 2004, Foster&Partners Wykład 5 37 Swiss Re, Londyn, W.Brytania, 2004, Foster&Partners Wykład

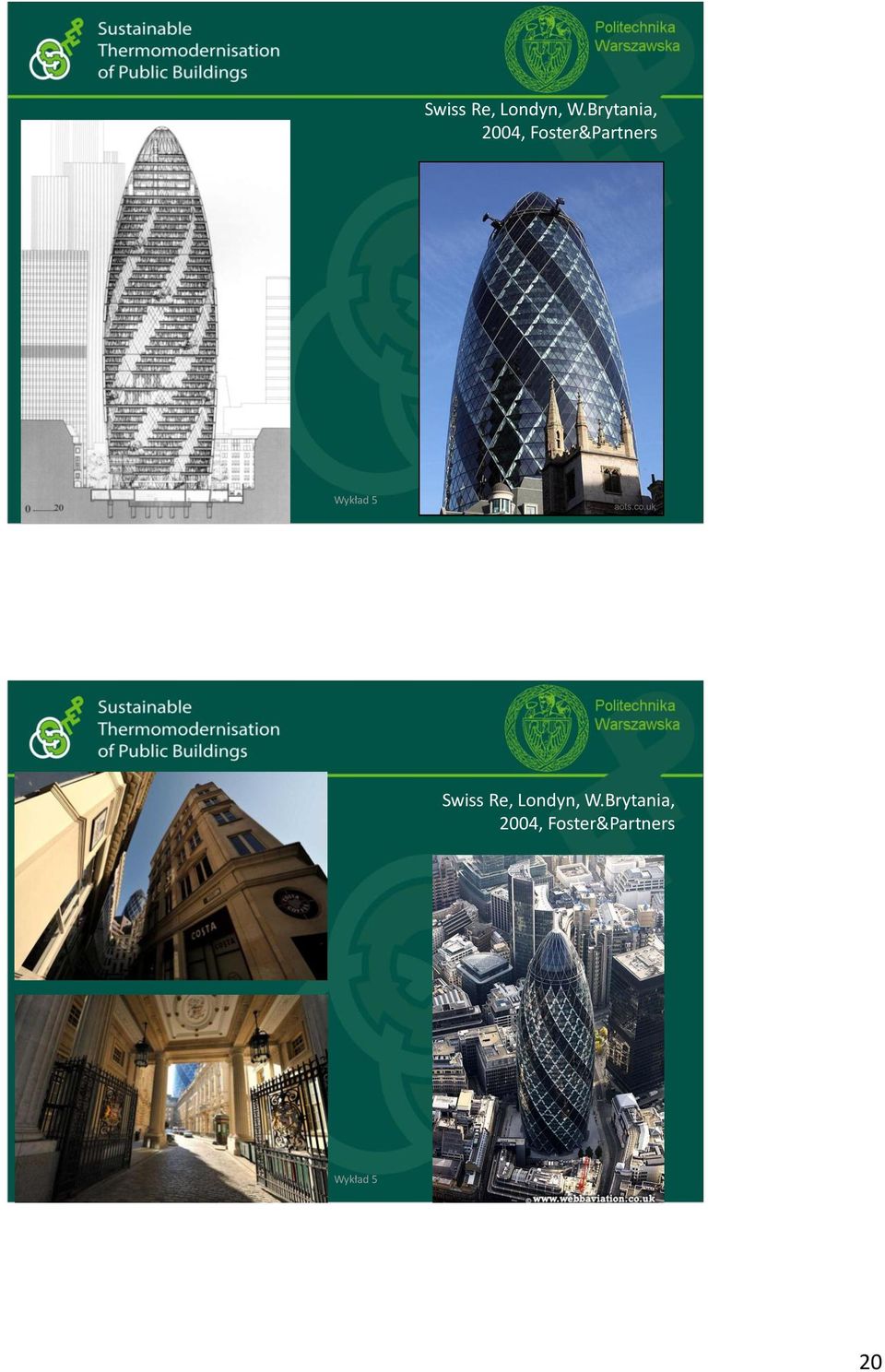

20 Swiss Re, Londyn, W.Brytania, 2004, Foster&Partners Wykład 5 39 Swiss Re, Londyn, W.Brytania, 2004, Foster&Partners Wykład

21 Editt Tower, projekt konkursowy 1998, Singapur, Ken Yeang Wykład 5 41 Editt Tower, projekt konkursowy 1998, Singapur, Ken Yeang Wykład

22 Editt Tower, projekt konkursowy 1998, Singapur, Ken Yeang Wykład 5 43 Editt Tower, projekt konkursowy 1998, Singapur, Ken Yeang Wykład

23 SIEEB Sino-Italian Ecological and Energy-Efficient Building, Beijing, Chiny Mario Cucinella Architects, Wykład 5 45 SIEEB Sino-Italian Ecological and Energy-Efficient Building, Beijing, Chiny Mario Cucinella Architects, 2006 Zleceniodawcą obiektu było Włoskie Ministerstwo Środowiska i Przestrzeni oraz Chińskie Ministerstwo Nauki i Technologii budynek ma stanowić miejsce współpracy włosko-chińskiej w zakresie energooszczędności i ochrony środowiska. Wykład

24 SIEEB Sino-Italian Ecological and Energy- Efficient Building, Beijing, Chiny Mario Cucinella Architects, 2006 Jest to również obiekt pokazowy do celów ograniczenia emisji CO 2. Pełni funkcję biurową, a także naukowodydaktyczną, ponadto znajduje się w nim audytorium. Przekrój ze środowiskowymi elementami (zima) Rozwiązania łączą możliwości pasywnych i aktywnych technik kontroli wewnętrznego środowiska oraz utrzymania dobrego standardu. Wykład 5 47 Północna fasada jest zamknięta, posiada wysokie parametry izolacji termicznej główny kierunek zimnych wiatrów w porze zimowej. Bardziej transparentna jest fasada południowa, dodatkowo zacieniona + roślinność. Fasady wschodnia i zachodnia kontrola poziomu nasłonecznienia oraz dostępu światła dziennego poprzez zastosowanie systemów podwójnej fasady. SIEEB Sino-Italian Ecological and Energy- Efficient Building, Beijing, Chiny Mario Cucinella Architects, 2006 Przekrój ze środowiskowymi elementami (lato) Wykład

25 SIEEB Sino-Italian Ecological and Energy- Efficient Building, Beijing, Chiny Mario Cucinella Architects, 2006 Widok południowej fasady otwartej i przewietrzanej. Wykład 5 49 SIEEB Sino-Italian Ecological and Energy- Efficient Building, Beijing, Chiny Mario Cucinella Architects, 2006 Przekrój przez wschodnią fasadę. Wykład

26 Manitoba Hydro Place, Winnipeg, Kanada Kuwabara Payne McKenna Blumberg Architects, 2009 Siedziba zarządu czwartej co do wielkości kanadyjskiej firmy energetycznej. Budynek otrzymał wyróżnienie Council for Tall Buildings and Urban Habitat (CTBUH) Wykład 5 51 Manitoba Hydro Place, Winnipeg, Kanada Kuwabara Payne McKenna Blumberg Architects, cio kondygnacyjna podwójna fasad działa jako pasywny słoneczny kolektor W lecie, poziome gzymsy osłaniają atrium przed słońcem Pionowa komunikacja zachęca do pieszej wewnętrznej komunikacji Powietrze jest wstępnie ogrzewane przez zyski z rekuperatora (glikol) Poziom nawilżenia jest uzyskiwany przez wodne elementy w każdym atrium Dodatkowe podgrzanie powietrza na każdym piętrze przed podłogą Diagram biodynamicznej fasady oraz bioklimatycznego zachowania zimowego atrium Belki chłodzące i ogrzewające Duże rozpiętości, jednoprzestrzenność Oświetlenie bezpośrednie i pośrednie, czujki światła, integracja Możliwość ręcznego sterowania oknami Sterow any system żaluzji Specjalne ukształtowanie belki brzegowej stropu w celu maksymalizacji dostępu światła dziennego Komputerowo sterowane klapy wentylacyjne Zewnętrzne szkło, przejrzyste, niska zawartość żelaza, nisko emisyjna warstwa. Potrójne szklenie przy braku atrium Zrealizowany żyjący budynek, który współpracuje z zewnętrznymi warunkami klimatycznymi. Wykład

27 6-cio kondygnacyjne atrium działa jako płuco wstępnie obrabiając powietrze przed przestrzenią biurową Zimowe powietrze jest wstępnie ogrzewane ze źródła geotermicznego Prawie 79 m wodospad pozwala na uzyskanie prawidłowych parametrów wilgotnościowych Sezonowy przepływ powietrza Efekt kominowy solarny komin 377 m Usuwanie ciepłego powietrza (lato) Ogrzewanie/ chłodzenie przez promieniowa nie Solarny komin jest zamknięty w zimie, a powietrze nawiewan e jest do garażu Geotermi czny system otworów, 400 m Manitoba Hydro Place, Winnipeg, Kanada Kuwabara Payne McKenna Blumberg Architects, 2009 Założeniem było optymalne wykorzystanie strategii pasywnych oraz optymalne wykorzystanie naturalnej wentylacji (jedno z najzimniejszych miast w Północnej Ameryce). Wykład 5 53 Manitoba Hydro Place, Winnipeg, Kanada Kuwabara Payne McKenna Blumberg Architects, 2009 Głównymi celami było : stworzenie optymalnych warunków pracy, ograniczenie energii użytkowej o 60% oraz wysokiego komina solarnego na północnej fasadzie budynku. Wykład

28 Manitoba Hydro Place, Winnipeg, Kanada Kuwabara Payne McKenna Blumberg Architects, 2009 Wykład 5 55 Manitoba Hydro Place, Winnipeg, Kanada Kuwabara Payne McKenna Blumberg Architects, Wykład

29 Gaes Headquarters, Barcelona, Hiszpania Mizien Arquitectura, 2009 Obiekt jest przykładem przemysłowego budynku o produkcji high tech (produkcja aparatów słuchowych). Fasada jest powierzchnią żyjącą, podwójną, z ruchomym systemem przesłon. Jest sterowana programem komputerowym, którego działanie jest uzależnione od parametrów pogodowych. Wykład 5 57 Gaes Headquarters, Barcelona, Hiszpania Mizien Arquitectura, Wykład

30 Gaes Headquarters, Barcelona, Hiszpania Mizien Arquitectura, 2009 Fasada jest utrzymana w różnych odcieniach zieleni, zatrzymuje ok. 30% promieniowania słonecznego. Wykład 5 59 Gaes Headquarters, Barcelona, Hiszpania Mizien Arquitectura, 2009 Obiekt uczestniczy w programie strategii środowiskowych. Zarządzanie odpadami jest prowadzone systemem pneumatycznych szachtów, połączonych w centralnej jednostce utylizacyjnej. Wykład

31 Gaes Headquarters, Barcelona, Hiszpania Mizien Arquitectura, 2009 Systemy wody chłodzącej i wody grzewczej są połączone z systemem grzewczym i chłodzeniowym zasilanym przez pozyskiwaną lokalnie energię z biomasy. Wykład 5 61 Gaes Headquarters, Barcelona, Hiszpania Mizien Arquitectura, 2009 Ze względów technicznych stworzono 28 punktów dostępu do zewnętrznej części fasady Szklane żaluzje mogą być całkowicie zamknięte tworząc jednolitą fasadę, lub całkowicie otwarte. Zamknięcie pozwala na osłonę przed przegrzaniem wnętrza. Wykład

32 Wytyczne dla projektanta dotyczyły optymalnego wykorzystania światła dziennego, integrację budynku w istniejąca tkankę urbanistyczną, stworzenie powierzchni socjalnej dla pracowników. Bendigo Bank Headquarters, Victoria, Australia Gray Puksand + BVN Architecture, faza I 2007, faza II Ponadto, budynek miał charakteryzować się niskim śladem węglowym Wykład 5 63 Bendigo Bank Headquarters, Victoria, Australia Gray Puksand + BVN Architecture, faza I 2007, faza II Na parterze zlokalizowano handel i powierzchnie publiczne w tym wewnętrzny skwer. Wykład

33 Budynek ma tylko 4 kondygnacje, ale zabudowie uległ cały kwartał prawie m 2 biur oraz m 2 usług. Parking znajduje się na antresoli Bendigo Bank Headquarters, Victoria, Australia Gray Puksand + BVN Architecture, faza I 2007, faza II Wykład 5 65 Bendigo Bank Headquarters, Victoria, Australia Gray Puksand + BVN Architecture, faza I 2007, faza II Fasady zostały zaprojektowane w zależności od ekspozycji. Elewację zachodnią ozdobiono kolorowymi aluminiowymi osłonami przed promieniowaniem słonecznym. Znajdująca się w głębi żelbetowa fasada służy do kumulowania zysków cieplnych Wykład

34 Bendigo Bank Headquarters, Victoria, Australia Gray Puksand + BVN Architecture, faza I 2007, faza II Atrium oraz wewnętrzne przestrzenie komunikacyjne mają za zadanie stworzyć przestrzenie zindywidualizowane, jednocześnie pozwalając na identyfikację z budynkiem pomimo jego ogromnych rozmiarów Wykład 5 67 Bendigo Bank Headquarters, Victoria, Australia Gray Puksand + BVN Architecture, faza I 2007, faza II Elementy pro-środowiskowe to doświetlające atria, wysoko izolowane powierzchnie przeszklone, zewnętrzne osłony przeciw słoneczne, solarne panele oraz cysterny na opadową wodę deszczową. Istnieje także system podczyszczania wody szarej, naturalne przewietrzanie i kontrola poziomu dwutlenku węgla. Wykład

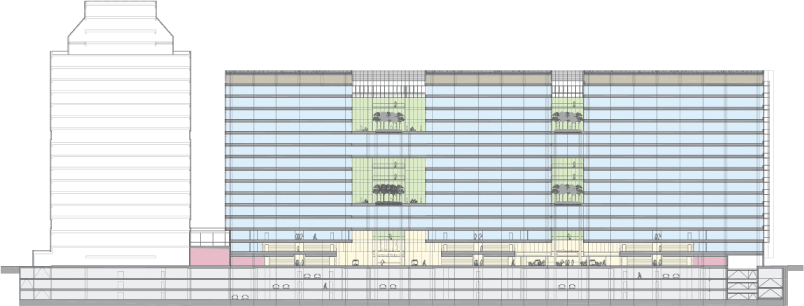

35 Czternastopiętrowy biurowiec powstał na długim, wąskim pasie gruntu pomiędzy Alejami Jerozolimskimi a torami kolejowymi, tuż obok istniejącego ośmiokątnego biurowca zwanego "solniczką. EUROCENTRUM, Warszawa, PRC Architekci, 2010 Tę działkę od tureckiego inwestora przejął trzy lata temu fundusz CP Realty II należący do Grupy Capital Park. Na zlecenie funduszu inwestycję zaprojektowała pracownia PRC Architekci. Wykład 5 69 EUROCENTRUM, Warszawa, PRC Architekci, 2010 Wykład

36 Wysoki na 80 metrów 14-piętrowy budynek oferuje 66,5 tys. m kw. biur i 2,4 tys. m kw. powierzchni handlowousługowych. Składa się z trzech części o nazwach: Beta, Gamma i Delta EUROCENTRUM, Warszawa, PRC Architekci, 2010 Elastyczność w aranżacji powierzchni biurowych Minimalny współczynnik powierzchni wspólnej Sprawna komunikacja wewnątrz budynku Reprezentacyjny pasaż usługowygastronomiczny na parterze budynku Wykład 5 71 Dogodna komunikacja miejska Nowoczesne i przestronne powierzchnie biurowe Największe piętro biurowe w centralnej Warszawie (4822 mkw.) Najnowocześniejsze systemy teletechniczne i energooszczędne System sterowania oświetleniem w budynku Doskonały dostęp światła dziennego dzięki zastosowaniu dużych przeszkleń Zielone atria i tarasy z naturalną zielenią Klimatyzacja z tzw. free cooling iem EUROCENTRUM, Warszawa, PRC Architekci, Wykład

37 EUROCENTRUM, Warszawa, PRC Architekci, 2010 Budynek posiada certyfikat LEED Gold Wykład
