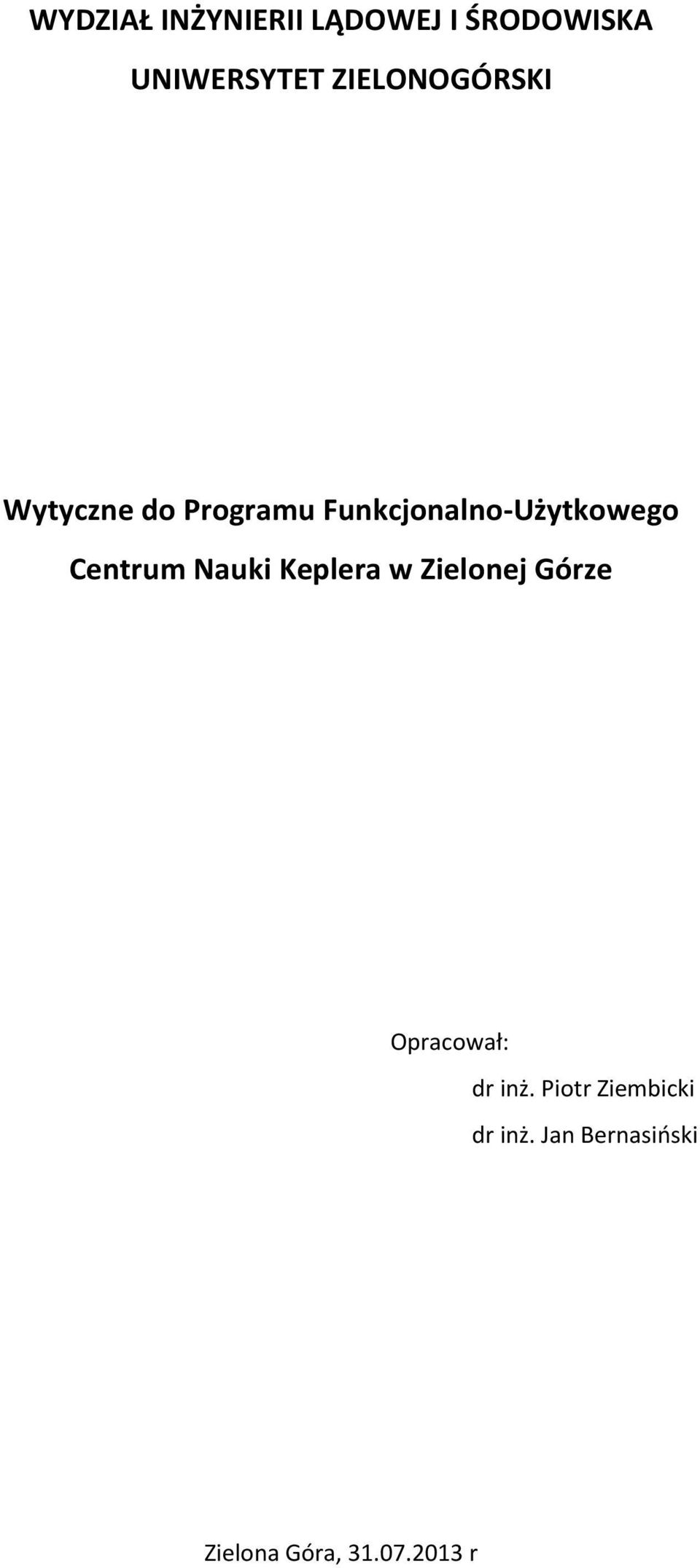

1 WYDZIAŁ INŻYNIERII LĄDOWEJ I ŚRODOWISKA UNIWERSYTET ZIELONOGÓRSKI Wytyczne do Programu Funkcjonalno-Użytkowego Centrum Nauki Keplera w Zielonej Górze Opracował: dr inż. Piotr Ziembicki dr inż. Jan Bernasiński Zielona Góra, r

Centrum Nauki Keplera w Zielonej Górze Opracował: dr inż.

2 Spis treści 1. Wytyczne do PFU Centrum Nauki Keplera Instalacja wentylacji i klimatyzacji Instalacja centralnego ogrzewania Ciepła woda użytkowa Źródło ciepła... 5 UWAGI OGÓLNE

Instalacja centralnego ogrzewania... 4 4.

3 1. Wytyczne do PFU Centrum Nauki Keplera Budowa węzła cieplno-chłodniczego opartego o chłodziarki absorpcyjne/adsorpcyjne wymaga dostosowania instalacji wentylacji i klimatyzacji, która będzie zaprojektowana i wykonana w budynku, a także wyznaczenia odpowiedniego pomieszczenia, w którym zlokalizowane będą urządzenia węzła. Dodatkowo niezbędne jest, aby wszelkie prace projektowe związane z instalacją grzewczą, wentylacyjną i klimatyzacyjną były uzgadniane z Uniwersytetem Zielonogórskim. Poniżej zestawiono wytyczne do Programu Funkcjonalno-Użytkowego Centrum Nauki Keplera. 2. Instalacja wentylacji i klimatyzacji Zgodnie z wymogami dotyczącymi stabilizacji parametrów powietrza w salach wystawowych, multimedialnych oraz biurowych przyjęto: jaskinia światła, planetarium, obszar wystawowy z kawiarnią, centrum lotów kosmicznych: okres letni: temperatura powietrza: 24 o C (z regulacją nadążną), okres zimowy: temperatura powietrza: 20 o C, pomieszczenia biurowe: okres letni: temperatura powietrza: 22 o C (z regulacją nadążną), okres zimowy: temperatura powietrza: 20 o C pomieszczenie serwerowni: okres letni i zimowy: temperatura powietrza: o C. Instalacje klimatyzacji z uwagi na planowaną w obiekcie realizację węzła cieplno-chłodniczego opartego o chłodziarki absorpcyjne/adsorpcyjne muszą być wyposażone w urządzenia chłodnicze z czynnikiem chłodniczym pośrednim, tj. wodą lodową. Po przeprowadzeniu bilansu cieplnowilgotnościowego należy przeanalizować możliwość zastosowania systemu klimatyzacji rozdzielonej z wykorzystaniem klimakonwektorów wentylatorowych lub typowego systemu powietrznego. Przyjęte rozwiązania oprócz stabilizowania temperatury musza zapewnić utrzymanie odpowiednich parametrów dotyczących: 3

Dodatkowo niezbędne jest, aby wszelkie prace projektowe związane z instalacją grzewczą, wentylacyjną i klimatyzacyjną były uzgadniane z Uniwersytetem Zielonogórskim.

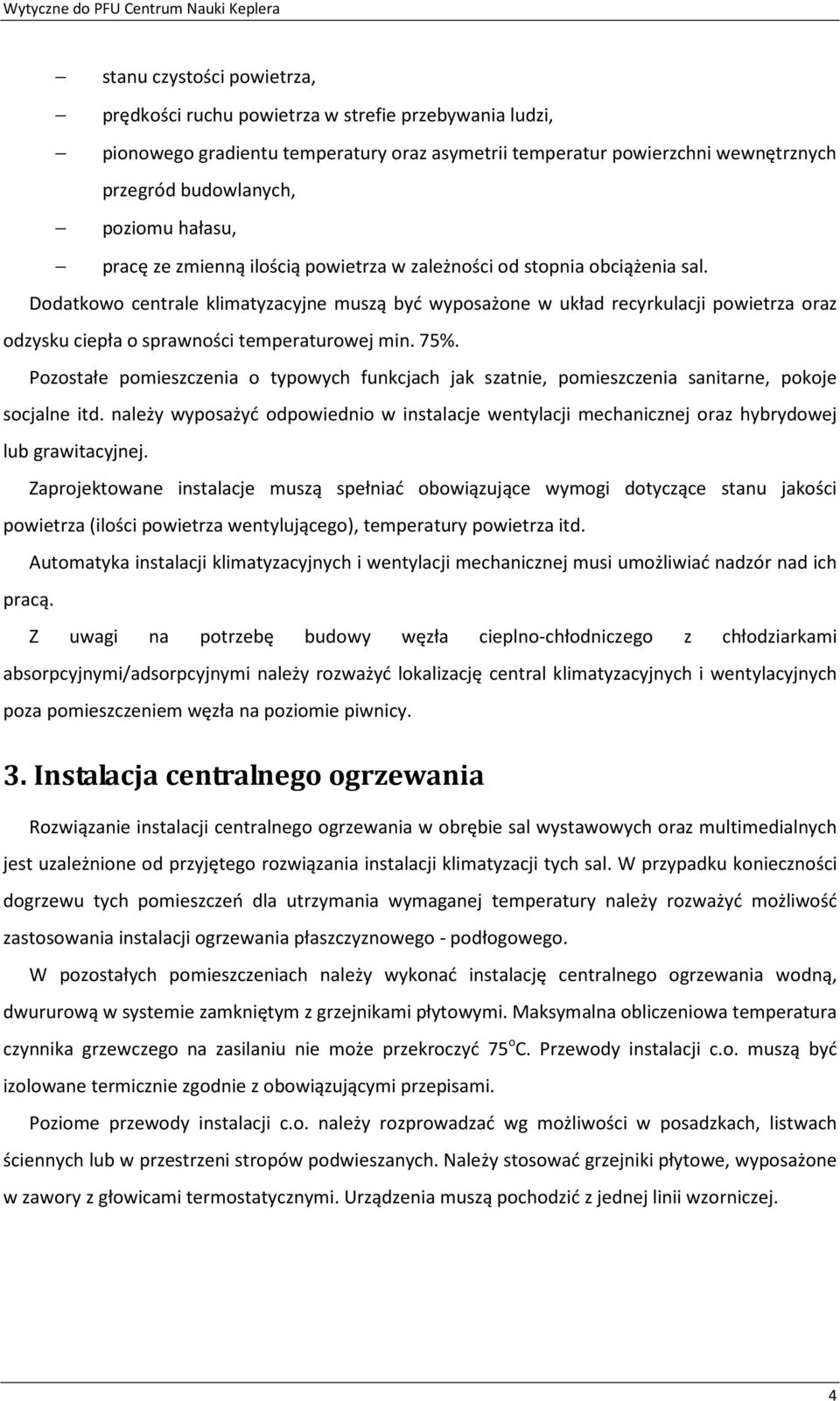

4 stanu czystości powietrza, prędkości ruchu powietrza w strefie przebywania ludzi, pionowego gradientu temperatury oraz asymetrii temperatur powierzchni wewnętrznych przegród budowlanych, poziomu hałasu, pracę ze zmienną ilością powietrza w zależności od stopnia obciążenia sal. Dodatkowo centrale klimatyzacyjne muszą być wyposażone w układ recyrkulacji powietrza oraz odzysku ciepła o sprawności temperaturowej min. 75%. Pozostałe pomieszczenia o typowych funkcjach jak szatnie, pomieszczenia sanitarne, pokoje socjalne itd. należy wyposażyć odpowiednio w instalacje wentylacji mechanicznej oraz hybrydowej lub grawitacyjnej. Zaprojektowane instalacje muszą spełniać obowiązujące wymogi dotyczące stanu jakości powietrza (ilości powietrza wentylującego), temperatury powietrza itd. Automatyka instalacji klimatyzacyjnych i wentylacji mechanicznej musi umożliwiać nadzór nad ich pracą. Z uwagi na potrzebę budowy węzła cieplno-chłodniczego z chłodziarkami absorpcyjnymi/adsorpcyjnymi należy rozważyć lokalizację central klimatyzacyjnych i wentylacyjnych poza pomieszczeniem węzła na poziomie piwnicy. 3. Instalacja centralnego ogrzewania Rozwiązanie instalacji centralnego ogrzewania w obrębie sal wystawowych oraz multimedialnych jest uzależnione od przyjętego rozwiązania instalacji klimatyzacji tych sal. W przypadku konieczności dogrzewu tych pomieszczeń dla utrzymania wymaganej temperatury należy rozważyć możliwość zastosowania instalacji ogrzewania płaszczyznowego - podłogowego. W pozostałych pomieszczeniach należy wykonać instalację centralnego ogrzewania wodną, dwururową w systemie zamkniętym z grzejnikami płytowymi. Maksymalna obliczeniowa temperatura czynnika grzewczego na zasilaniu nie może przekroczyć 75 o C. Przewody instalacji c.o. muszą być izolowane termicznie zgodnie z obowiązującymi przepisami. Poziome przewody instalacji c.o. należy rozprowadzać wg możliwości w posadzkach, listwach ściennych lub w przestrzeni stropów podwieszanych. Należy stosować grzejniki płytowe, wyposażone w zawory z głowicami termostatycznymi. Urządzenia muszą pochodzić z jednej linii wzorniczej. 4

Dodatkowo centrale klimatyzacyjne muszą być wyposażone w układ recyrkulacji powietrza oraz odzysku ciepła o sprawności temperaturowej min. 75%.

5 4. Ciepła woda użytkowa Etap projektowania instalacji ciepłej wody użytkowej należy poprzedzić analizą techniczno ekonomiczną wyboru rozwiązania. Należy rozpatrzyć lokalny (przy punktach czerpalnych) podgrzew ciepłej wody użytkowej oraz instalację centralną c.w.u. z jej podgrzewem w węźle ciepłowniczym. W przypadku wyboru centralnej instalacji ciepłej wody użytkowej jej przygotowanie powinno odbywać się w węźle cieplno-chłodniczym zlokalizowanym w wydzielonym pomieszczeniu w budynku. Konieczne jest wykonanie instalacji cyrkulacji ciepłej wody użytkowej z pompą cyrkulacyjną z wchodzącą w skład układu przygotowania c.w.u. w węźle. Należy przewidzieć regulację instalacji c.w.u. i cyrkulacji przy wykorzystaniu zaworów termostatycznych. Obliczenia układu przygotowania c.w.u. oraz instalacji c.w.u. i cyrkulacji należy wykonać zgodnie z obowiązującymi przepisami z zachowaniem wymagań dotyczących efektywności energetycznej instalacji. Wszystkie przewody instalacji wodociągowej wody ciepłej i cyrkulacyjnej należy izolować termicznie zgodnie z obowiązującymi przepisami. Podłączenia baterii czerpalnych umywalek i przyborów do przewodów instalacji wodociągowej wykonać za pomocą węży elastycznych z miedzi lub ze zbrojonych tworzyw sztucznych. Połączenia punktów czerpalnych innych niż baterie czerpalne, takich jak zawór ze złączką do węża i bateria prysznicowa, z przewodami instalacji wodociągowej wody ciepłej, wykonać przy pomocy typowych kształtek gwintowych. Przejścia przewodów instalacji wodociągowej wody ciepłej i cyrkulacyjnej przez stropy i ściany budynku nie stanowiących oddzielnych stref pożarowych wykonać w tulejach ochronnych stalowych. Między tuleją osłonową i rurą właściwą należy wykonać warstwę izolacji cieplnej (pianki polietylenowej) lub innego materiału plastycznego. 5. Źródło ciepła Źródło ciepła na potrzeby grzewcze, klimatyzacji, wentylacji i przygotowania ciepłej wody użytkowej (w przypadku instalacji centralnej c.w.u.) dla budynku stanowić będzie węzeł cieplnochłodniczy z chłodziarkami absorpcyjnymi/adsorpcyjnymi zlokalizowany w pomieszczeniu wewnątrz obiektu na poziomie piwnicy. Lokalizację i rozwiązanie węzła ciepłowniczego zaprojektować zgodnie z wytycznymi EC Zielona Góra. Proponowana lokalizacja węzła cieplno-chłodniczego ewentualnie wraz z centralami klimatyzacyjnymi/wentylacyjnymi połączone pomieszczenia oraz UWAGI OGÓLNE Projektowane rozwiązania należy konsultować i uzgadniać z użytkownikiem obiektu Uniwersytetem Zielonogórskim. 5

W przypadku wyboru centralnej instalacji ciepłej wody użytkowej jej przygotowanie powinno odbywać się w węźle cieplno-chłodniczym zlokalizowanym w wydzielonym pomieszczeniu w budynku.
