1 Skrócona instrukcja obsługi TESTY W TERENIE OD FRONTHAUL DO BACKHAUL

2 SPIS TREŚCI 1 Wstęp Warunki rynkowe....4 Sieci komórkowe....5 Niezbędne wymogi testów FTTA/jednostka RRH....8 Budowa....9 Rozwiązywanie problemów Weryfikacja usługi i rozwiązywanie problemów Antena jako repeater (DAS)...4 Budowa Backhaul w sieci mobilnej Budowa...17 Uruchamianie i rozwiązywanie problemów FTTA/RRH/DAS/Backhaul Raportowanie FTB-1 - usługowy trójpak Rozwiązanie...22 Najważniejsze korzyści Autorzy Marc Rondeau, Product Specialist, EXFO Gary Macknofsky, Product Manager, EXFO Olivier Tremblay-Lavoie, Marketing Manager, EXFO Sylvain Cornay, Marketing Manager, EXFO EXFO Inc. luty

3 Wstęp Operatorzy sieci komórkowych (MNO - z ang. mobile network operators) nieustanie poszukują różnych metod, aby poprawić zadowolenie abonentów, jednocześnie utrzymując pod kontrolą koszty operacyjne. Biorąc pod uwagę rozprzestrzenianie się aplikacji OTT, a co za tym idzie, wiecznie rosnącej potrzeby zwiększania szerokości pasma i utrzymanie wysokiej jakości usług za rozsądną cenę staje się dość wymagające. Operatorzy są zmuszeni, by rozwijać i wdrażać nowe technologie oraz konfiguracje sieci, by sprostać wymaganiom klientów. Chodzi tu głównie o sieci pakietowe, istalacje światłowodowe nie tylko do podstawy stacji bazowych, ale do samej anteny. Ponadto, ważne jest rozwijanie strategii polegającej na ustawianiu dowolnej liczby małych komórek i jednostek RRH, żeby zwiększyć przepustowość i efektywność zasięgu stacji bazowych. Co zatem mają wspólnego nowe wdrożenia i wielkoskalowe modernizacje infrastruktury? W obydwu przypadkach włókna światłowodowe oraz Ethernet są preferowanymi technologiami, które pozwalają obejść wiele napotkanych problemów technicznych i operacyjnych. 3

4 RZECZYWISTOŚĆ DZISIEJSZYCH SIECI MOBILNYCH Rozszerzanie zasięgu i przepustowości poprzez różne architektury Małe komórki Zewnętrzny system DAS FTTA i RRH RRH (Dachy) Wewnątrzbudunkowy system Jednostka zdalna Włókno światłowodowe Ethernet CPRI / OBSAI Jednostka zdalna 4

5 Niezbędne testy Wymagania sieci mobilnych Postęp technologiczny nie zatrzymuje się dla nikogo. Operatorzy sieci mobilnych prześcigają się, żeby jako pierwsi wprowadzić na rynek nowe rozwiązanie. Technicy terenowi muszą być, a nawet stają się, ekspertami z szeroką wiedzą, żeby poradzić sobie z każdą sytuacją, którą napotkają, bez względu na technologię, czy architekturę sieci. Nie mogą sobie pozwolić na oczekiwanie na pomoc z zewnątrz, lub odłożenie pracy na później. BUDOWANIE URUCHAMIANIE I ROZWIĄZYWANIE PROBLEMÓW EFEKTYWNOŚĆ PRACY Łączność Sieci Testy optycznej warstwy fizycznej Złącza (Brudne i / lub zniszczone) Charakteryzacja łącza Dokumentacja Sieci Ocena Usługi Usługi i SLA Usługi Ethernetowe Protokoły CPRI/OBSAI Synchronizacja warstwy transportowej sieci pakietowej Ocena Wydajności Rozwiązania oparte na chmurze Zautomatyzowanie konfiguracji testowej i zarządzanie danymi Zarządzanie aktywami 5

6 CHARAKTERYZACJA WŁÓKIEN Czego szukać? Straty wtąceniowe, Spawy i Złącza ORL dla łącza Straty w budżecie mocy Makrozgięcia Czystość złącz 6

7 FTTA/RRH Antena Kabel koncentryczny łączący RRH z Anteną RRH Włókno łączące RRH z Mufą Mufa światłowodowa Światłowów Patchpanel na bazie wieży BBU 7

8 FTTA/RRH BUDOWA: KROK 1 CO Inspekcja Złącz Technik 2 12 m KTO GDZIE Dwóch Techników Na dole i na górze 130 m 30,5 m Technik 1 8

9 FTTA/RRH Budowa: KROK 2 Zabiegówka CO Całkowite IL Technik 2 10 m KTO GDZIE Dwóch Techników Na dole i na górze 130 m 30,5 m FTB-1 z iolm Wyniki iolm Dł. fali (nm) Straty na łączu (db) Straty odbiciowe łącza (db) ,035 45, ,051 44,36 Długość łącza: 169,96 m Status gromadzenia danych: Zakończono POPRAWNE Technik 1 9

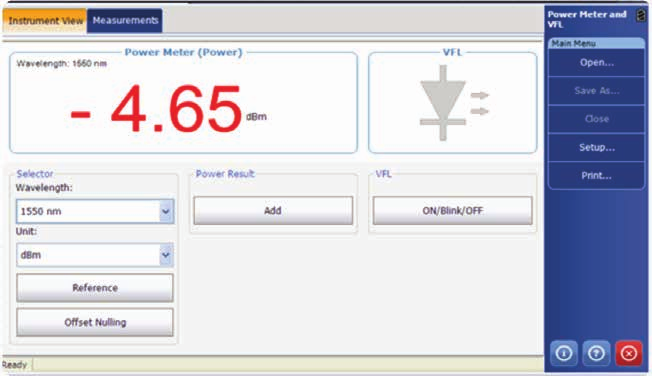

10 FTTA/RRH Rozwiązywanie problemów: Krok 1 CO Moc KTO Jeden Technik 12 m GDZIE Na dole Jeśli moc mieści się w specyfikacji = prawdopodobnie problem 130 m tkwi od strony Rx Jeśli moc nie mieści się w specyfikacji = prawdopodobnie problem tkwi w samym włóknie 30,5 m Technician Technik 11 10

11 FTTA/RRH Rozwiązywanie problemów: Krok 2 CO Odległość do usterki KTO Jeden Technik GDZIE Na dole 12 m 130 m Wyniki iolm 30,5 m FTB-1 z iolm Dł. fali (nm) Straty na łączu (db) ,673 45, ,901 44,36 Długość łącza: 174,9 m Status gromadzenia danych: Zakończono Straty odbiciowe łącza (db) NIEUDANE Technician11 Technik 11

12 FTTA/RRH 12 m Wymagana sprzętowa pętla zwrotna Ocena usługi i rozwiązywanie problemów CO Ocena RRH KTO Protokół CPRI GDZIE Na dole 130 m 30,5 m Wspierane przez FTB-860/860G/870/880 oraz Serię 7xxG. Technik 1 Ocena FTTA od 1,2 Gbit/s do 9,8 Gb/s przez 2 warstwę protokołu CPRI oraz bezramkowe testy BER Emulacja BBU na 2 warstwie protokołu CPRI; nie ma potrzeby wspinaczki na wieżę i ustawiania BBU Testy wykonywane przy podstawie wieży lub kilka kilometrów od niej 12

13 DAS (z ang. DISTRIBUTED ANTENNA SYSTEM) CO KIERUNEK BUDOWA: (BIDIR) Inspekcja Złączy i Strat Wtrąceniowych Dwukierunkowa Charakterystyczne parametry Włókno Uplink Włókno Downlink KONIEC A KONIEC B KONIEC A KONIEC B Złącze Tak Tak Tak Tak IL ORL Od A do B Od B do A Patrząc od strony A Patrząc od strony B Od A do B Od B do A Patrząc od strony A Patrząc od strony B CO KIERUNEK BUDOWA: (UNIDIR) Inspekcja Złączy i Strat Wtrąceniowych Jednokierunkowa (Technik od strony A) Charakterystyczne parametry Włókno Uplink Włókno Downlink KONIEC A KONIEC B KONIEC A KONIEC B Złącze Tak Tak Tak Tak IL Od A do B Od A do B ORL Patrząc od strony A Patrząc od strony A 13

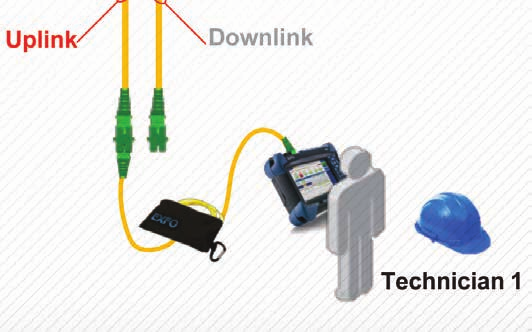

14 DAS (z ang. DISTRIBUTED ANTENNA SYSTEM) BUDOWA: KROK 1 INSPEKCJA ZŁĄCZ Kabel koncentryczny Technik 2 Jednostka zdalna Para testowanych włókien Jednostka zdalna DAS Head End (Jednostka Host) Technik 1 14

15 DAS (z ang. DISTRIBUTED ANTENNA SYSTEM) BUDOWA: KROK 1 INSPEKCJA ZŁĄCZ INSPECTION Kabel koncentryczny Technik 2 Jednostka zdalna Jednostka zdalna Para testowanych włókien Wyniki iolm Dł. fali (nm) Straty łącza (db) ,035 45, ,051 44,36 Straty odbiciowe łącza (db) DAS Head End (Jednostka Host) Długosć łącza: 170 m Status gromadzenia danych: Zakończono Technik 1 15

16

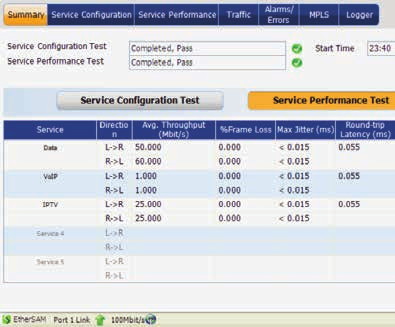

17 BACKHAUL W SIECI MOBILNEJ URUCHAMIANIA I ROZWIĄZYWANIE PROBLEMÓW: KROK 2 CO JAK Ocena konfiguracji/wydajności (SLA) Detekcja i lokalizacja problemów/usterek na sieci Automatyczna zdalna i/lub lokalna ocena usługi EtherSAM (Y-1564) Testy konfiguracji usługi CIR / EIR / BWP Testy wydajności usługi Opóźnie ramki i jego zmienność, współczynnik utraty ramek, przepustowość Jednoczesne testy dwukierunkowe lub typu Roundtrip Testy Burstów Jednoczesna dwukierunkowa 17

18 BACKHAUL W SIECI MOBILNEJ URUCHAMIANIA I ROZWIĄZYWANIE PROBLEMÓW: KROK 2 CO Ocena konfiguracji/wydajności synchronizacji Wykrywa i lokalizuje problemy i usterki z synch. Ocena wydajności synchronizacji: JAK SyncE/1588: Synchronizacja transportowej sieci pakietowej Połączenie z zegarem głównym (tzw. Grandmaster) Synchronizacja poszczególnych stacji bazowych 18

19 BACKHAUL W SIECI MOBILNEJ ROZWIĄZYWANIE PROBLEMÓW: KROK 3 CO Ocena wydajności protokołu TCP Wykrywa i lokalizuje problemy i usterki na sieci Ocena usługi od strony serwera i/lub klienta: JAK Testy przepustowości używając protokołu TCP Określanie optymalnej wielkości okna Pomiar czasu przejścia tam i z powrotem (RTT) Pomiar maksymalnej przepustowości dla protokołu TCP 19

20 FTTA/RRH/DAS/BACKHAUL DOKUMENTACJA/RAPORTOWANIE: KROK 3 EDYCJA ANALIZA DOKUMENTACJA CENTRALIZACJA 20

21 JEDNO ROZWIĄZANIE ZOPTYMALIZOWANE DO TESTÓW W TERENIE Seria FTB-700G Jako, że włókna światłowodowe i Ethernet stają się wiodącymi technologiami wybieranymi przez operatorów sieci mobilnych, znakomicie nadają się one dla techników wyposażonych w rozwiązania, które pozwalają na charakteryzację łączy na włóknach oraz usług, które są na nich uruchomione(ethernet, CPRI/ OBSAI, SyncE, etc.). Seria FTB-700G od EXFO jest jedynym podręcznym, łatwym w obsłudze i zautomatyzowanym rozwiązaniem dostępnym na rynku. Łączy w sobie wszystkie potrzebne funkcjonalności testowe niezbędne do efektywnej aktywacji, oceny i rozwizywanie problemów z usługami mobilnymi. To wszystko jest zamknięte w POJEDYNCZYM urządzeniu. Seria FTB-700G jest JEDYNYM rozwiązaniem, które zostało specjalnie zaprojektowane, by sprostać dzisiejszym wymaganiom techników. Poznaj jej możliwości! 21

22 SERIA FTB-700G Odkryj jej możliwości! FIP-400B Kamery inspekcyjne następnej generacji A N A L Y S I S SO F T W A R E ¾ Autocentrowanie obrazu ¾ Wbudowany analizator stanu złącza ¾ Optymalna jakoś cyfrowego obrazu z 3- ma stopniami powiększenia ¾ Wygodny, wytrzymały design, z ergonomicznym dostępem do przełączników sterujących ¾ Automatyczna, szybka analiza złącz z werdyktem PASS/FAIL ¾ Bez ryzyka błędnej interpretacji ¾ Daje powtarzalne wyniki i spójne raporty ¾ Dostępne razem z kamerą inspekcyjną FIP-400B Wszystko co najlepsze z technologii OTDR Detakcja zdarzeń z najlepszą rozdzielczością, wieloma dł. fali i wieloma szerokościami impulsów Ułatwia i upraszcza pomiary i analizę Wszystkie przebiegi z OTDRa zebrane są w jeden, pojedynczy widok łącza, co zmienia skompliowane dane w proste i czytelne wyniki. Zoptymalizowane wdrażanie światłowodów Krótki czas szkoleń oraz niskie ryzyko błędnej interpretacji wyników zapewniają poprawne wyniki w każdym zespole techników. ¾ Ocena SLA za pomocą 1 testu ¾ Jednoczesne testy dwustronne ¾ Standardy oparte na ITU-T Y.1564 ¾ Zawsze poprawne wyniki za pierwszym podejściem ¾ 8-krotnie szybsze wdrożenie Automatyzacja i analityka biznesowa Urządzenia oparte na chmurze oraz zarządzanie danymi testowymi Elastyczność budżetowa Dostępna wszędzie, zawsze, dla każdego Zwiększa efektywność testów w terenie Bogate w funkcje rozwiązanie 22

23 GŁÓWNE KORZYŚCI Aktywuj i utrzymuj wiele stacji bazowych i małych komórek. Pokonaj ograniczenia zasobów technicznych i braki w wiedzy. Pracuj z napiętym harmonogramem i ograniczonym budżetem (OPEX) Utrzymaj standardy jakości dla różnych wdrażanych technologii Weryfikuj różne klasy usług Optymalizuj wydajność sieci Redukuj koszty poprzez eliminację zbędnych interwencji techników 23

24 POŁĄCZ ETHERNET I OPTYKĘ W JEDNO ROZWIĄZANIE Postaw czoło dzisiejszym wyzwaniom sieci telefonii komórkowej Odkryj serię FTB-700G Więcej informacji pod adresem EXFO.com/ONESOLUTION
