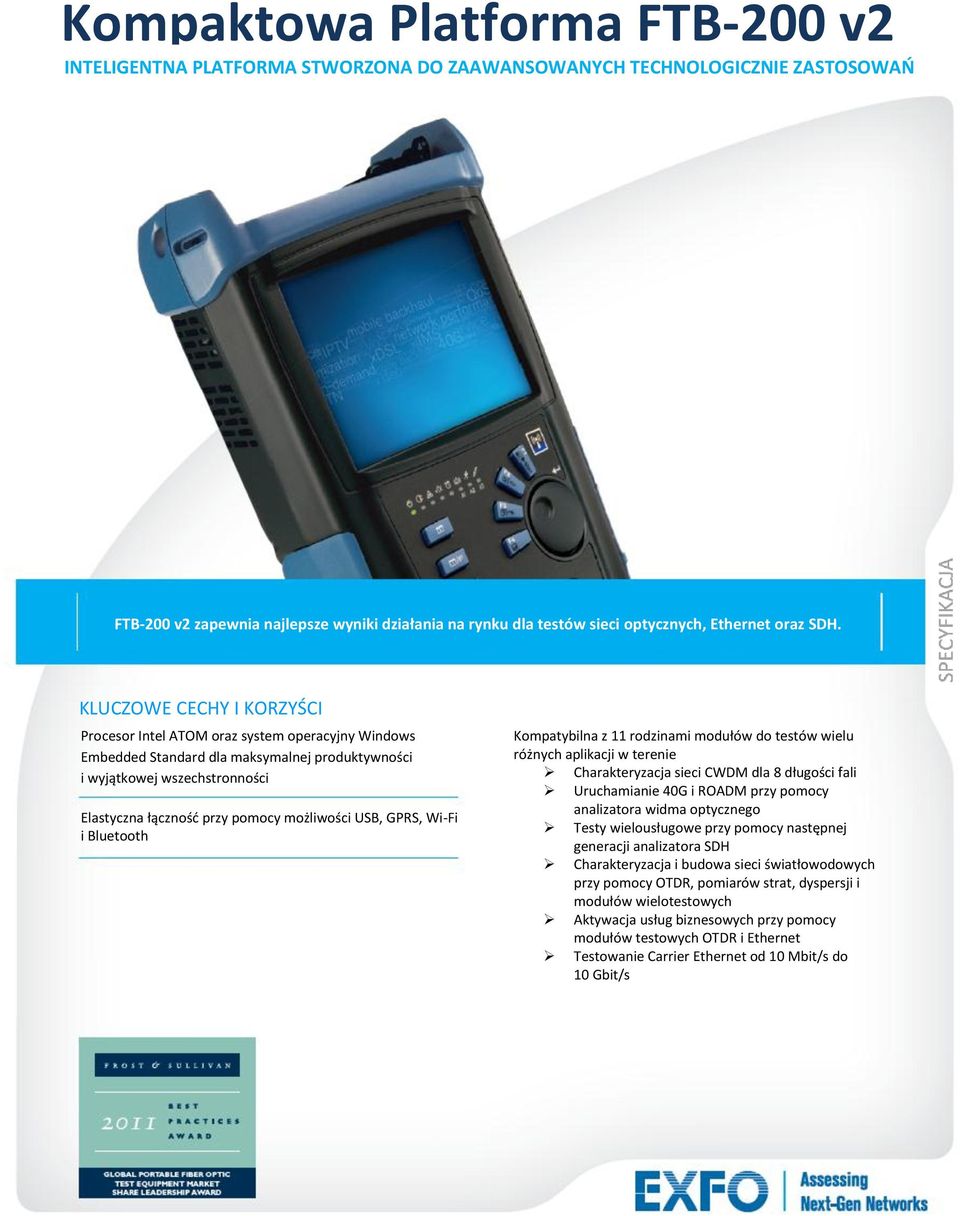

1 INTELIGENTNA PLATFORMA STWORZONA DO ZAAWANSOWANYCH TECHNOLOGICZNIE ZASTOSOWAŃ zapewnia najlepsze wyniki działania na rynku dla testów sieci optycznych, Ethernet oraz SDH. KLUCZOWE CECHY I KORZYŚCI Procesor Intel ATOM oraz system operacyjny Windows Embedded Standard dla maksymalnej produktywności i wyjątkowej wszechstronności Elastyczna łączność przy pomocy możliwości USB, GPRS, Wi-Fi i Bluetooth Kompatybilna z 11 rodzinami modułów do testów wielu różnych aplikacji w terenie Charakteryzacja sieci CWDM dla 8 długości fali Uruchamianie 40G i ROADM przy pomocy analizatora widma optycznego Testy wielousługowe przy pomocy następnej generacji analizatora SDH Charakteryzacja i budowa sieci światłowodowych przy pomocy OTDR, pomiarów strat, dyspersji i modułów wielotestowych Aktywacja usług biznesowych przy pomocy modułów testowych OTDR i Ethernet Testowanie Carrier Ethernet od 10 Mbit/s do 10 Gbit/s

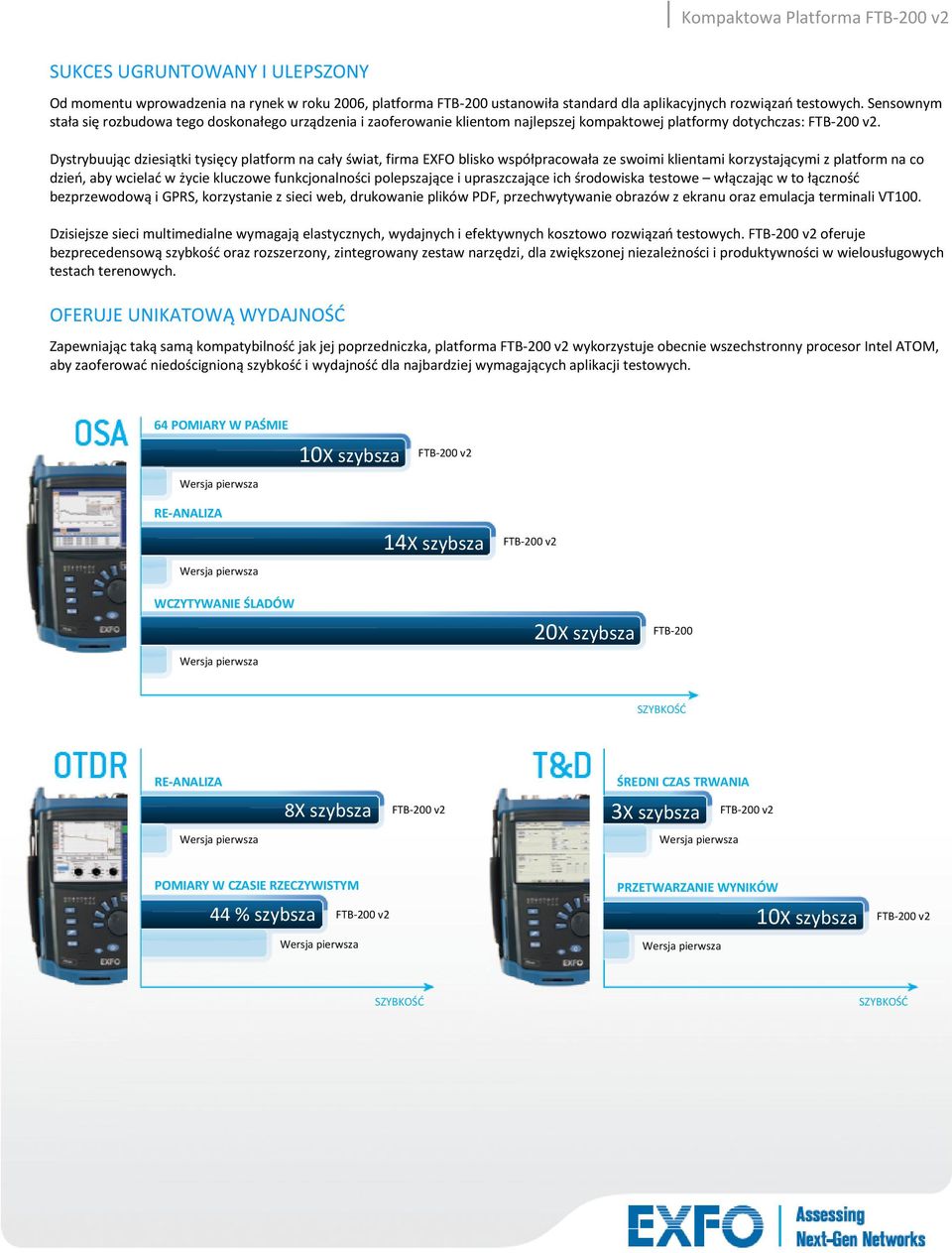

2 SUKCES UGRUNTOWANY I ULEPSZONY Od momentu wprowadzenia na rynek w roku 2006, platforma FTB-200 ustanowiła standard dla aplikacyjnych rozwiązań testowych. Sensownym stała się rozbudowa tego doskonałego urządzenia i zaoferowanie klientom najlepszej kompaktowej platformy dotychczas:. Dystrybuując dziesiątki tysięcy platform na cały świat, firma EXFO blisko współpracowała ze swoimi klientami korzystającymi z platform na co dzień, aby wcielać w życie kluczowe funkcjonalności polepszające i upraszczające ich środowiska testowe włączając w to łączność bezprzewodową i GPRS, korzystanie z sieci web, drukowanie plików PDF, przechwytywanie obrazów z ekranu oraz emulacja terminali VT100. Dzisiejsze sieci multimedialne wymagają elastycznych, wydajnych i efektywnych kosztowo rozwiązań testowych. oferuje bezprecedensową szybkość oraz rozszerzony, zintegrowany zestaw narzędzi, dla zwiększonej niezależności i produktywności w wielousługowych testach terenowych. OFERUJE UNIKATOWĄ WYDAJNOŚĆ Zapewniając taką samą kompatybilność jak jej poprzedniczka, platforma wykorzystuje obecnie wszechstronny procesor Intel ATOM, aby zaoferować niedoścignioną szybkość i wydajność dla najbardziej wymagających aplikacji testowych. 64 POMIARY W PAŚMIE 10X szybsza RE-ANALIZA 14X szybsza WCZYTYWANIE ŚLADÓW 20X szybsza FTB-200 v2 SZYBKOŚĆ RE-ANALIZA 8X szybsza ŚREDNI CZAS TRWANIA 3X szybsza POMIARY W CZASIE RZECZYWISTYM 44 % szybsza PRZETWARZANIE WYNIKÓW 10X szybsza SZYBKOŚĆ SZYBKOŚĆ

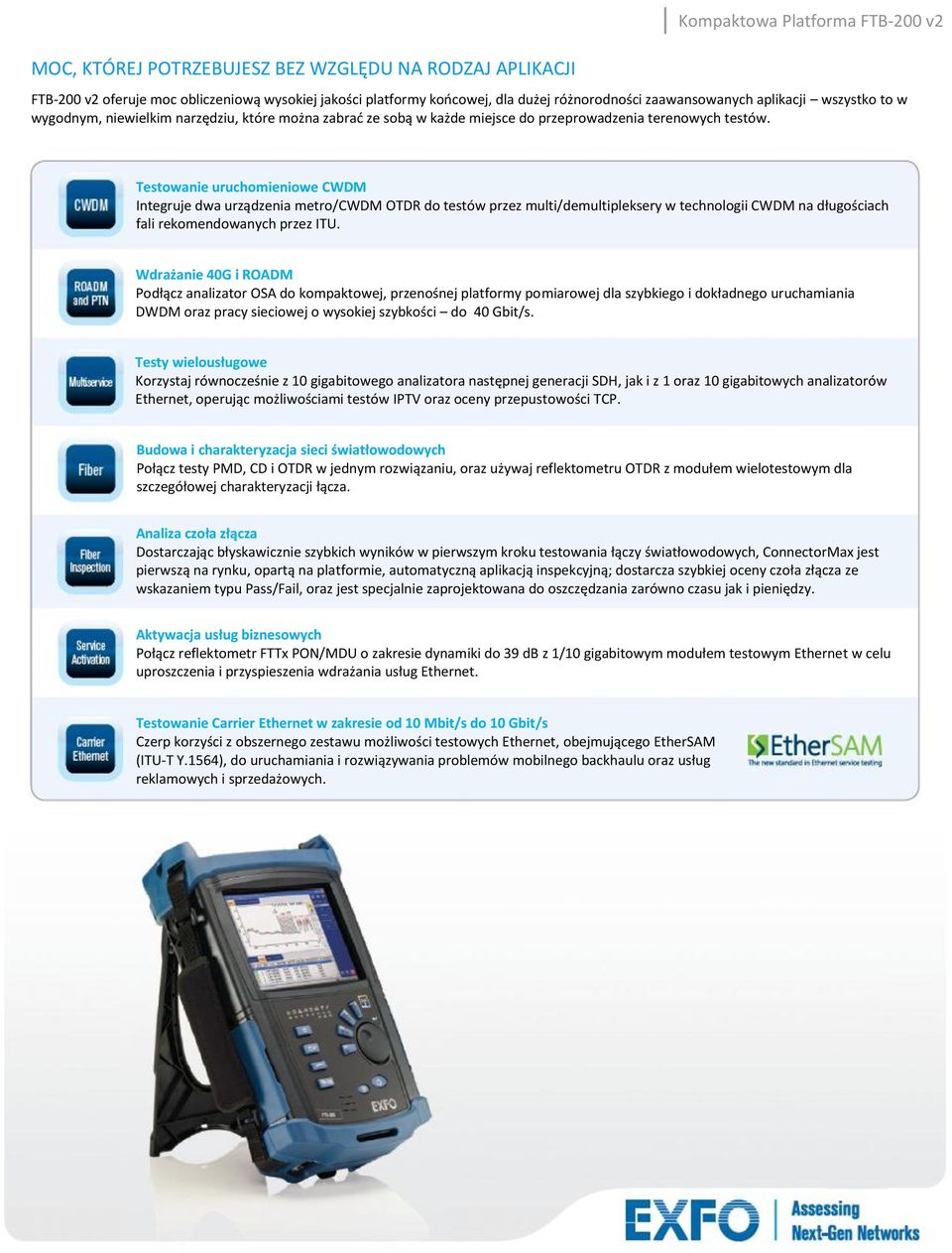

3 MOC, KTÓREJ POTRZEBUJESZ BEZ WZGLĘDU NA RODZAJ APLIKACJI Kompaktowa Platforma oferuje moc obliczeniową wysokiej jakości platformy końcowej, dla dużej różnorodności zaawansowanych aplikacji wszystko to w wygodnym, niewielkim narzędziu, które można zabrać ze sobą w każde miejsce do przeprowadzenia terenowych testów. Testowanie uruchomieniowe CWDM Integruje dwa urządzenia metro/cwdm OTDR do testów przez multi/demultipleksery w technologii CWDM na długościach fali rekomendowanych przez ITU. Wdrażanie 40G i ROADM Podłącz analizator OSA do kompaktowej, przenośnej platformy pomiarowej dla szybkiego i dokładnego uruchamiania DWDM oraz pracy sieciowej o wysokiej szybkości do 40 Gbit/s. Testy wielousługowe Korzystaj równocześnie z 10 gigabitowego analizatora następnej generacji SDH, jak i z 1 oraz 10 gigabitowych analizatorów Ethernet, operując możliwościami testów IPTV oraz oceny przepustowości TCP. Budowa i charakteryzacja sieci światłowodowych Połącz testy PMD, CD i OTDR w jednym rozwiązaniu, oraz używaj reflektometru OTDR z modułem wielotestowym dla szczegółowej charakteryzacji łącza. Analiza czoła złącza Dostarczając błyskawicznie szybkich wyników w pierwszym kroku testowania łączy światłowodowych, ConnectorMax jest pierwszą na rynku, opartą na platformie, automatyczną aplikacją inspekcyjną; dostarcza szybkiej oceny czoła złącza ze wskazaniem typu Pass/Fail, oraz jest specjalnie zaprojektowana do oszczędzania zarówno czasu jak i pieniędzy. Aktywacja usług biznesowych Połącz reflektometr FTTx PON/MDU o zakresie dynamiki do 39 db z 1/10 gigabitowym modułem testowym Ethernet w celu uproszczenia i przyspieszenia wdrażania usług Ethernet. Testowanie Carrier Ethernet w zakresie od 10 Mbit/s do 10 Gbit/s Czerp korzyści z obszernego zestawu możliwości testowych Ethernet, obejmującego EtherSAM (ITU-T Y.1564), do uruchamiania i rozwiązywania problemów mobilnego backhaulu oraz usług reklamowych i sprzedażowych.

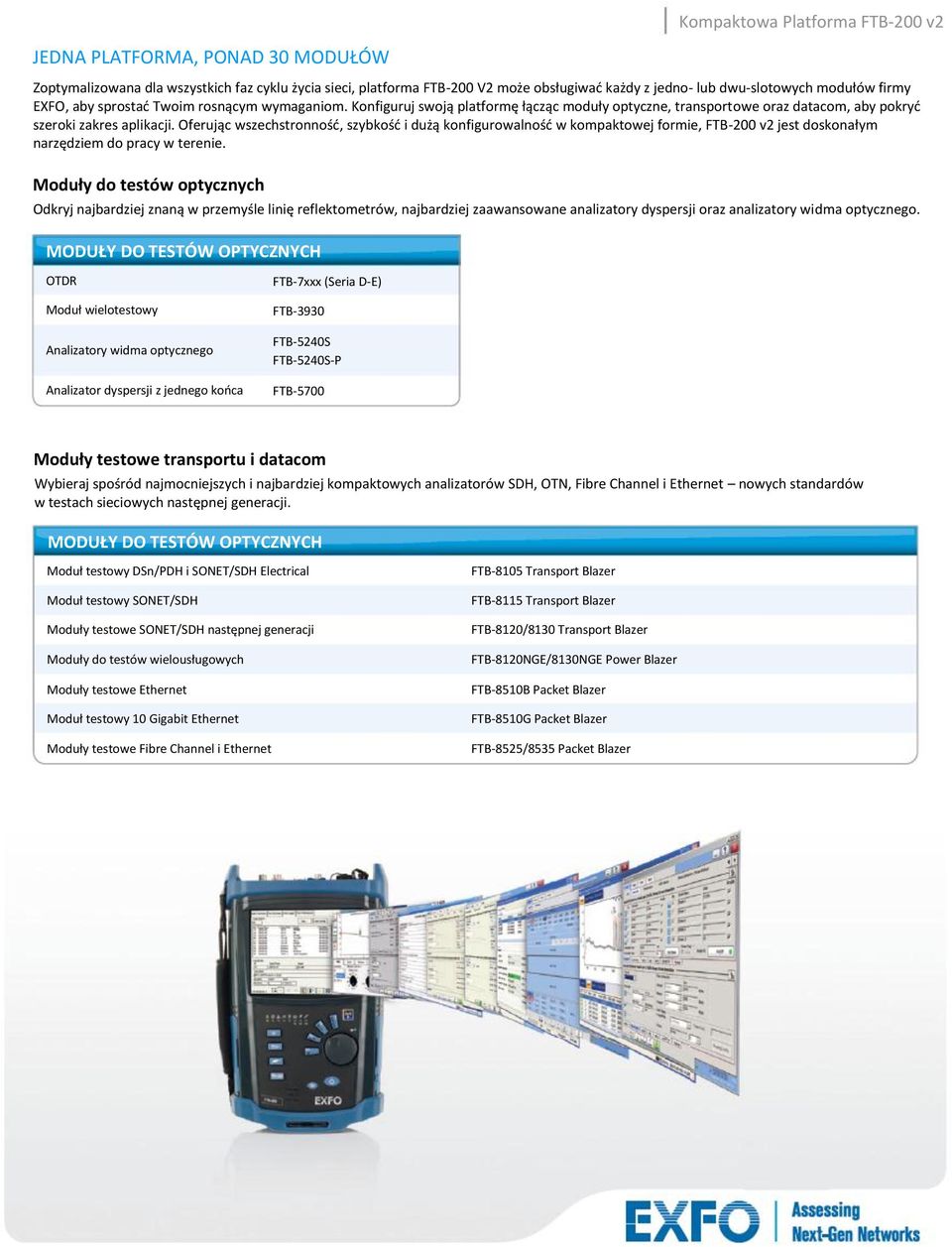

4 JEDNA PLATFORMA, PONAD 30 MODUŁÓW Zoptymalizowana dla wszystkich faz cyklu życia sieci, platforma FTB-200 V2 może obsługiwać każdy z jedno- lub dwu-slotowych modułów firmy EXFO, aby sprostać Twoim rosnącym wymaganiom. Konfiguruj swoją platformę łącząc moduły optyczne, transportowe oraz datacom, aby pokryć szeroki zakres aplikacji. Oferując wszechstronność, szybkość i dużą konfigurowalność w kompaktowej formie, jest doskonałym narzędziem do pracy w terenie. Moduły do testów optycznych Odkryj najbardziej znaną w przemyśle linię reflektometrów, najbardziej zaawansowane analizatory dyspersji oraz analizatory widma optycznego. MODUŁY DO TESTÓW OPTYCZNYCH OTDR Moduł wielotestowy Analizatory widma optycznego Analizator dyspersji z jednego końca FTB-7xxx (Seria D-E) FTB-3930 FTB-5240S FTB-5240S-P FTB-5700 Moduły testowe transportu i datacom Wybieraj spośród najmocniejszych i najbardziej kompaktowych analizatorów SDH, OTN, Fibre Channel i Ethernet nowych standardów w testach sieciowych następnej generacji. MODUŁY DO TESTÓW OPTYCZNYCH Moduł testowy DSn/PDH i SONET/SDH Electrical Moduł testowy SONET/SDH Moduły testowe SONET/SDH następnej generacji Moduły do testów wielousługowych Moduły testowe Ethernet Moduł testowy 10 Gigabit Ethernet Moduły testowe Fibre Channel i Ethernet FTB-8105 Transport Blazer FTB-8115 Transport Blazer FTB-8120/8130 Transport Blazer FTB-8120NGE/8130NGE Power Blazer FTB-8510B Packet Blazer FTB-8510G Packet Blazer FTB-8525/8535 Packet Blazer

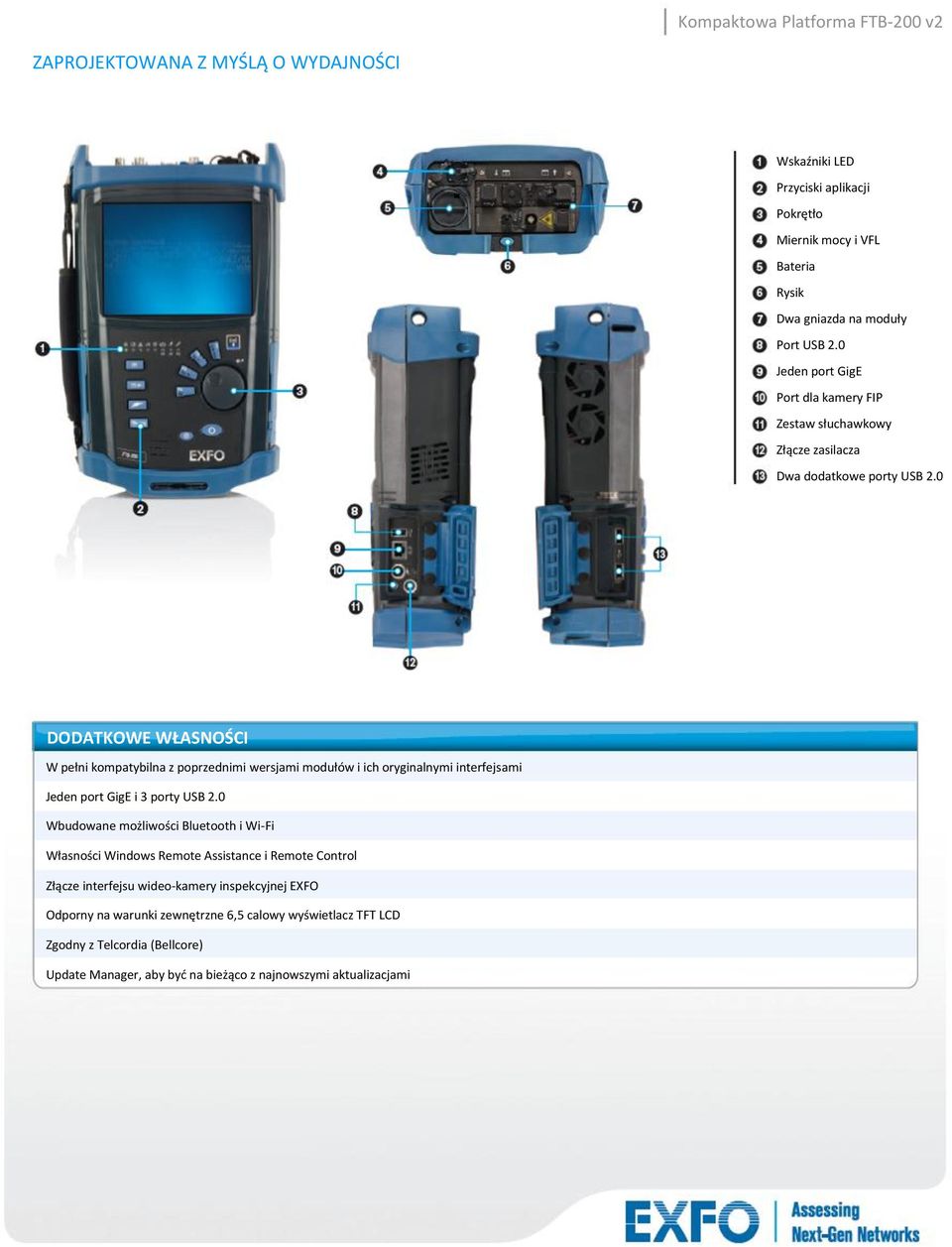

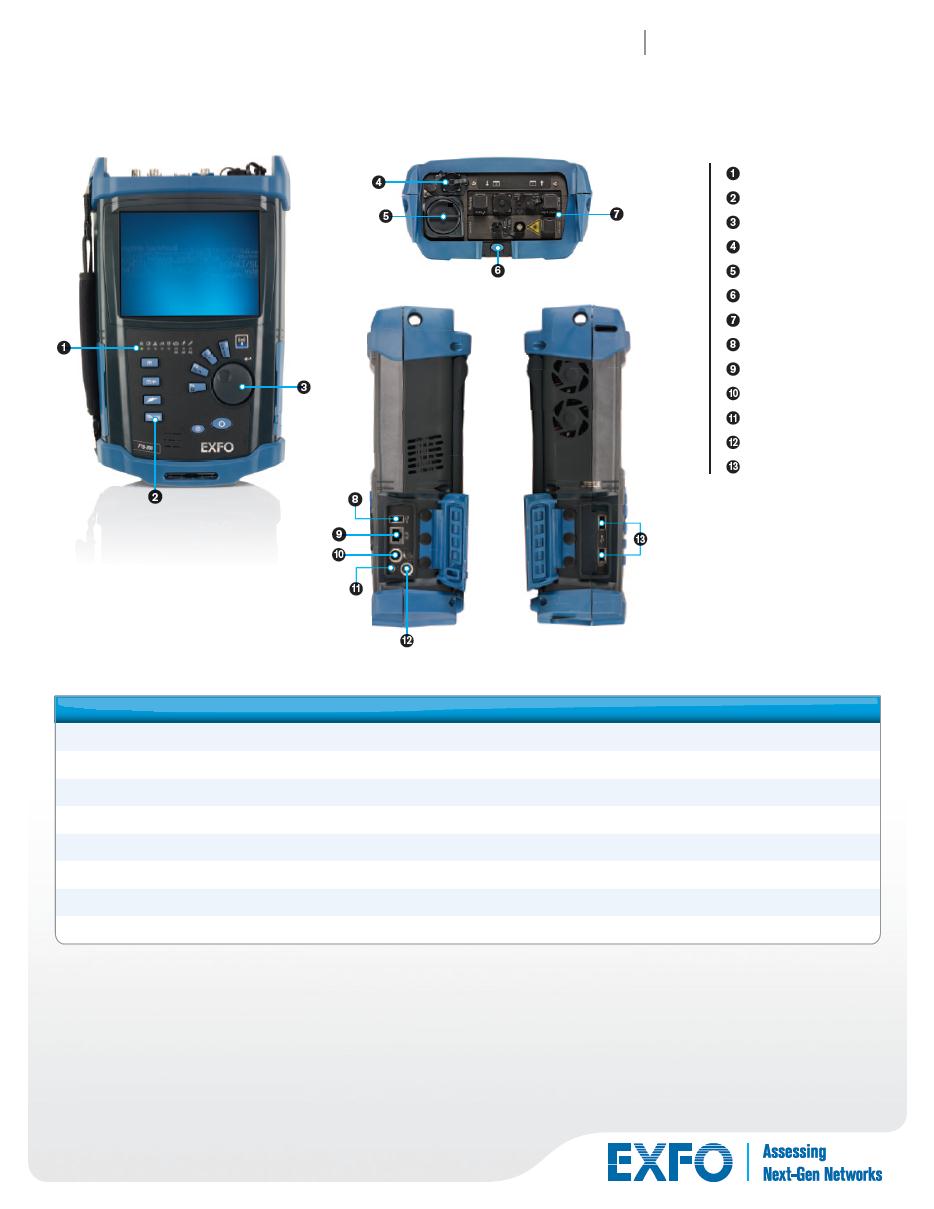

5 ZAPROJEKTOWANA Z MYŚLĄ O WYDAJNOŚCI Wskaźniki LED Przyciski aplikacji Pokrętło Miernik mocy i VFL Bateria Rysik Dwa gniazda na moduły Port USB 2.0 Jeden port GigE Port dla kamery FIP Zestaw słuchawkowy Złącze zasilacza Dwa dodatkowe porty USB 2.0 DODATKOWE WŁASNOŚCI W pełni kompatybilna z poprzednimi wersjami modułów i ich oryginalnymi interfejsami Jeden port GigE i 3 porty USB 2.0 Wbudowane możliwości Bluetooth i Wi-Fi Własności Windows Remote Assistance i Remote Control Złącze interfejsu wideo-kamery inspekcyjnej EXFO Odporny na warunki zewnętrzne 6,5 calowy wyświetlacz TFT LCD Zgodny z Telcordia (Bellcore) Update Manager, aby być na bieżąco z najnowszymi aktualizacjami

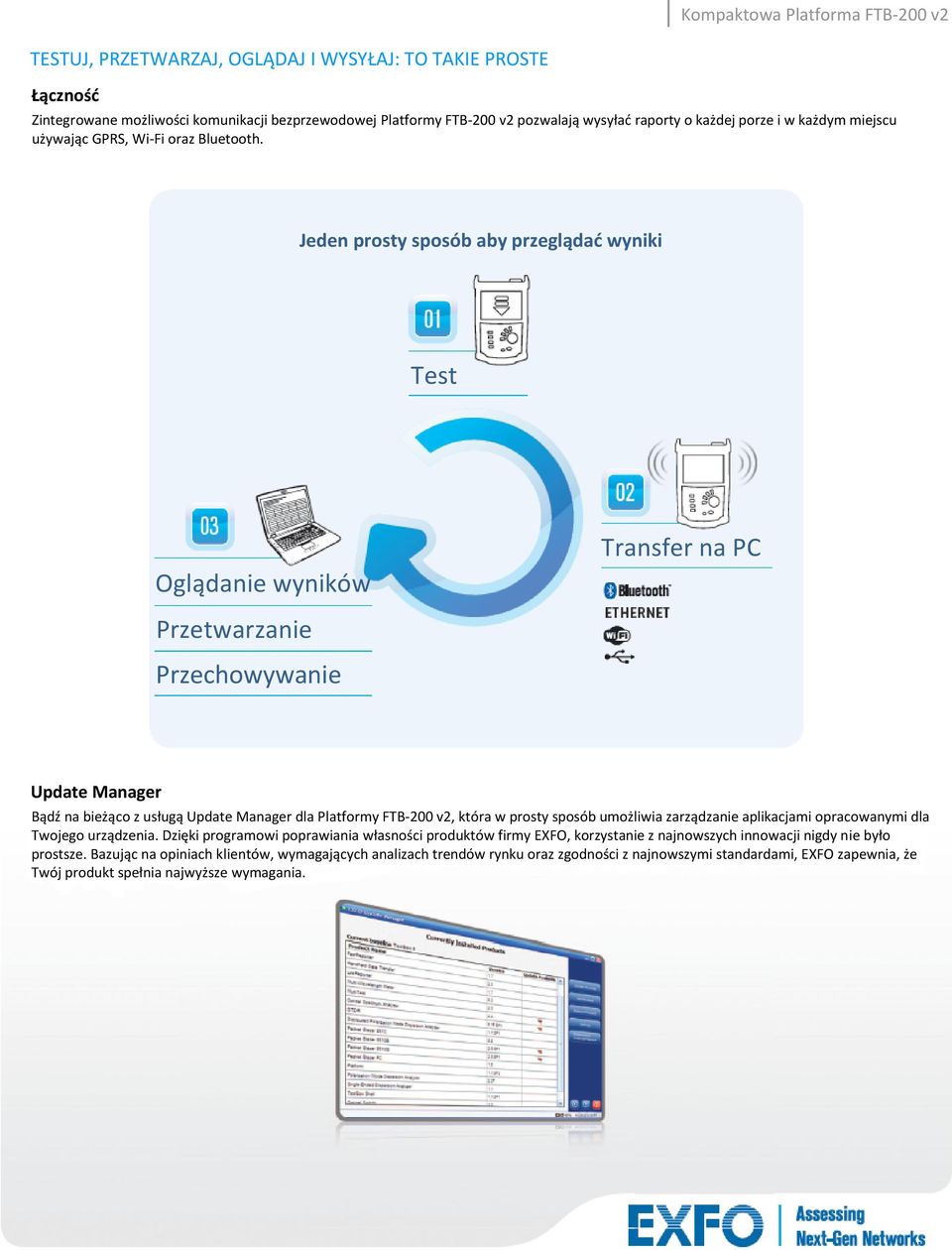

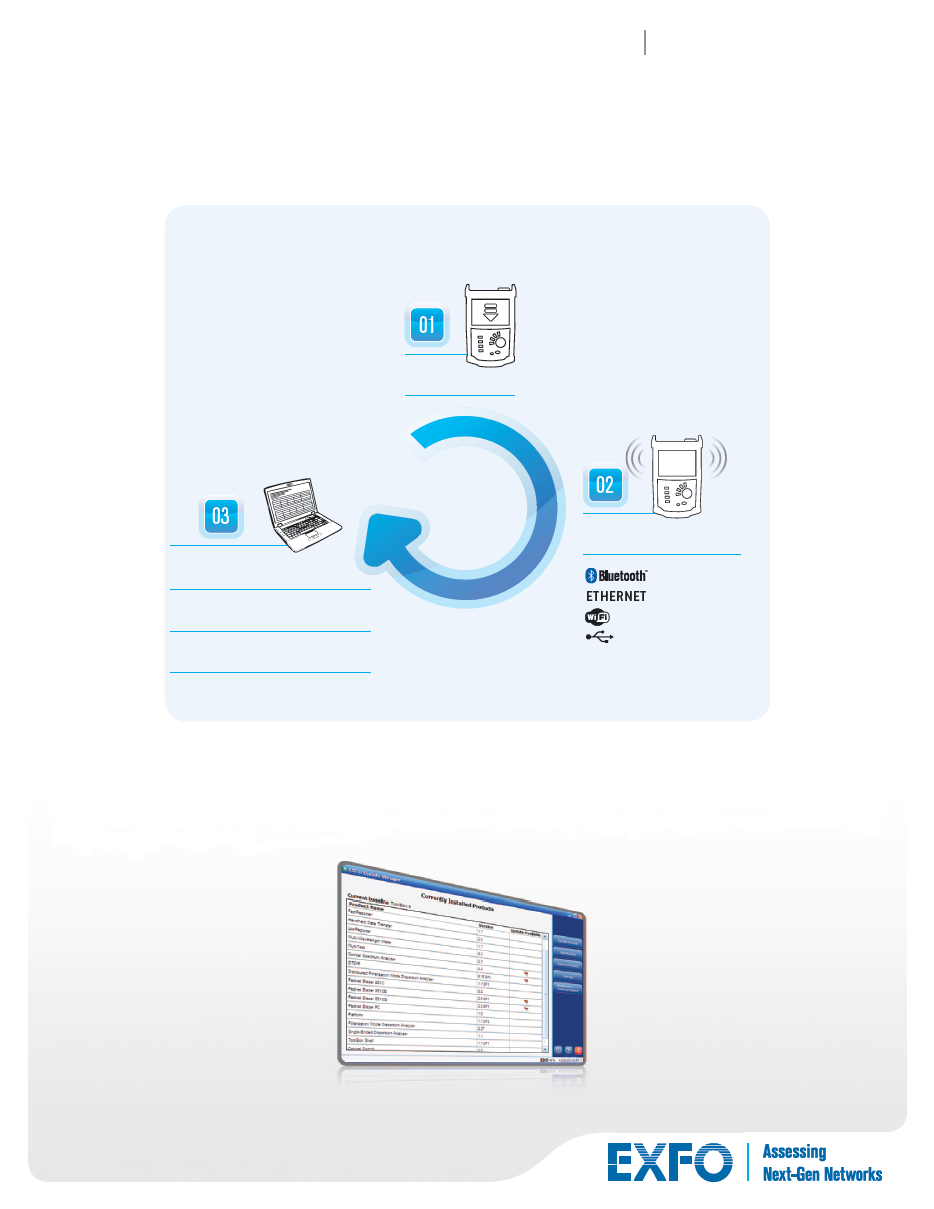

6 TESTUJ, PRZETWARZAJ, OGLĄDAJ I WYSYŁAJ: TO TAKIE PROSTE Łączność Zintegrowane możliwości komunikacji bezprzewodowej Platformy pozwalają wysyłać raporty o każdej porze i w każdym miejscu używając GPRS, Wi-Fi oraz Bluetooth. Jeden prosty sposób aby przeglądać wyniki Test Oglądanie wyników Transfer na PC Przetwarzanie Przechowywanie Update Manager Bądź na bieżąco z usługą Update Manager dla Platformy, która w prosty sposób umożliwia zarządzanie aplikacjami opracowanymi dla Twojego urządzenia. Dzięki programowi poprawiania własności produktów firmy EXFO, korzystanie z najnowszych innowacji nigdy nie było prostsze. Bazując na opiniach klientów, wymagających analizach trendów rynku oraz zgodności z najnowszymi standardami, EXFO zapewnia, że Twój produkt spełnia najwyższe wymagania.

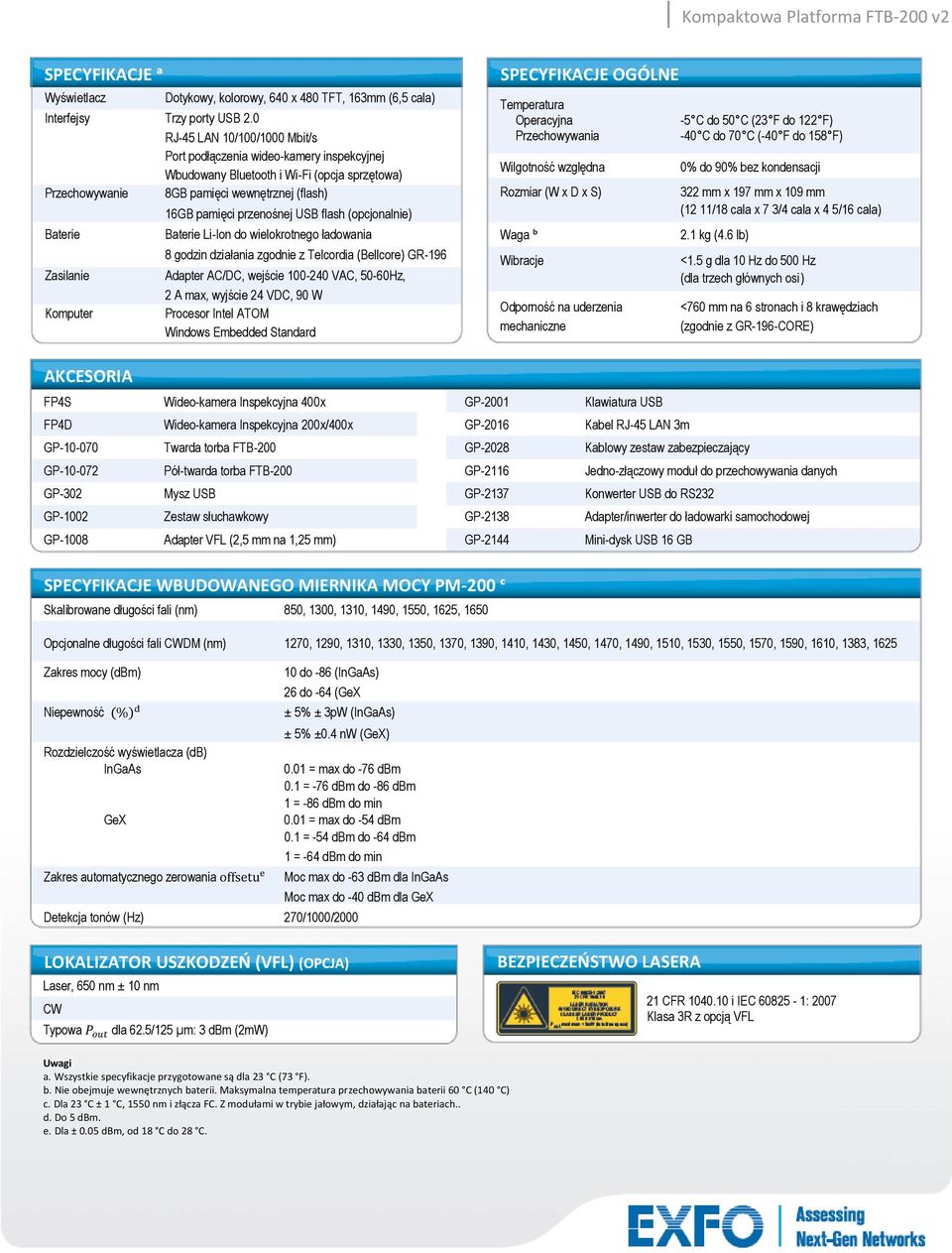

7 SPECYFIKACJE ᵃ Wyświetlacz Dotykowy, kolorowy, 640 x 480 TFT, 163mm (6,5 cala) Interfejsy Trzy porty USB 2.0 RJ-45 LAN 10/100/1000 Mbit/s Port podłączenia wideo-kamery inspekcyjnej Wbudowany Bluetooth i Wi-Fi (opcja sprzętowa) Przechowywanie 8GB pamięci wewnętrznej (flash) Baterie Zasilanie Komputer 16GB pamięci przenośnej USB flash (opcjonalnie) Baterie Li-Ion do wielokrotnego ładowania 8 godzin działania zgodnie z Telcordia (Bellcore) GR-196 Adapter AC/DC, wejście VAC, 50-60Hz, 2 A max, wyjście 24 VDC, 90 W Procesor Intel ATOM Windows Embedded Standard SPECYFIKACJE OGÓLNE Temperatura Operacyjna Przechowywania Wilgotność względna Rozmiar (W x D x S) Waga ᵇ Wibracje Odporność na uderzenia mechaniczne -5 C do 50 C (23 F do 122 F) -40 C do 70 C (-40 F do 158 F) 0% do 90% bez kondensacji 322 mm x 197 mm x 109 mm (12 11/18 cala x 7 3/4 cala x 4 5/16 cala) 2.1 kg (4.6 lb) <1.5 g dla 10 Hz do 500 Hz (dla trzech głównych osi ) <760 mm na 6 stronach i 8 krawędziach (zgodnie z GR-196-CORE) AKCESORIA FP4S Wideo-kamera Inspekcyjna 400x GP-2001 Klawiatura USB FP4D Wideo-kamera Inspekcyjna 200x/400x GP-2016 Kabel RJ-45 LAN 3m GP Twarda torba FTB-200 GP-2028 Kablowy zestaw zabezpieczający GP Pół-twarda torba FTB-200 GP-2116 Jedno-złączowy moduł do przechowywania danych GP-302 Mysz USB GP-2137 Konwerter USB do RS232 GP-1002 Zestaw słuchawkowy GP-2138 Adapter/inwerter do ładowarki samochodowej GP-1008 Adapter VFL (2,5 mm na 1,25 mm) GP-2144 Mini-dysk USB 16 GB SPECYFIKACJE WBUDOWANEGO MIERNIKA MOCY PM-200 ᶜ Skalibrowane długości fali (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650 Opcjonalne długości fali CWDM (nm) 1270, 1290, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1383, 1625 Zakres mocy (dbm) Niepewność (%) d Rozdzielczość wyświetlacza (db) InGaAs GeX Zakres automatycznego zerowania offsetu e 10 do -86 (InGaAs) 26 do -64 (GeX ± 5% ± 3pW (InGaAs) ± 5% ±0.4 nw (GeX) 0.01 = max do -76 dbm 0.1 = -76 dbm do -86 dbm 1 = -86 dbm do min 0.01 = max do -54 dbm 0.1 = -54 dbm do -64 dbm 1 = -64 dbm do min Detekcja tonów (Hz) 270/1000/2000 Moc max do -63 dbm dla InGaAs Moc max do -40 dbm dla GeX LOKALIZATOR USZKODZEŃ (VFL) (OPCJA) Laser, 650 nm ± 10 nm CW Typowa P out dla 62.5/125 µm: 3 dbm (2mW) BEZPIECZEŃSTWO LASERA 21 CFR i IEC : 2007 Klasa 3R z opcją VFL Uwagi a. Wszystkie specyfikacje przygotowane są dla 23 C (73 F). b. Nie obejmuje wewnętrznych baterii. Maksymalna temperatura przechowywania baterii 60 C (140 C) c. Dla 23 C ± 1 C, 1550 nm i złącza FC. Z modułami w trybie jałowym, działając na bateriach.. d. Do 5 dbm. e. Dla ± 0.05 dbm, od 18 C do 28 C.

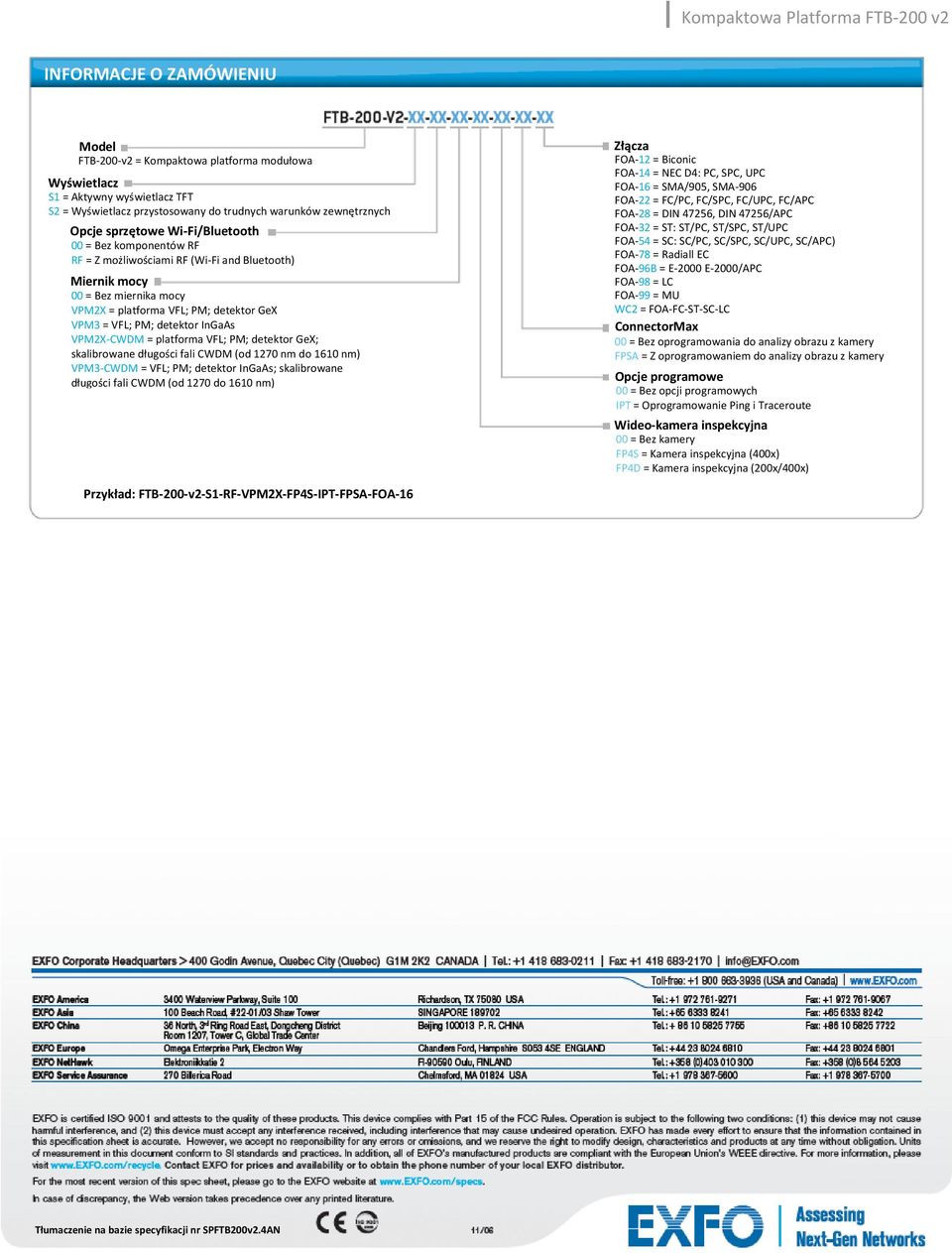

8 INFORMACJE O ZAMÓWIENIU Model FTB-200-v2 = Kompaktowa platforma modułowa Wyświetlacz S1 = Aktywny wyświetlacz TFT S2 = Wyświetlacz przystosowany do trudnych warunków zewnętrznych Opcje sprzętowe Wi-Fi/Bluetooth 00 = Bez komponentów RF RF = Z możliwościami RF (Wi-Fi and Bluetooth) Miernik mocy 00 = Bez miernika mocy VPM2X = platforma VFL; PM; detektor GeX VPM3 = VFL; PM; detektor InGaAs VPM2X-CWDM = platforma VFL; PM; detektor GeX; skalibrowane długości fali CWDM (od 1270 nm do 1610 nm) VPM3-CWDM = VFL; PM; detektor InGaAs; skalibrowane długości fali CWDM (od 1270 do 1610 nm) Złącza FOA-12 = Biconic FOA-14 = NEC D4: PC, SPC, UPC FOA-16 = SMA/905, SMA-906 FOA-22 = FC/PC, FC/SPC, FC/UPC, FC/APC FOA-28 = DIN 47256, DIN 47256/APC FOA-32 = ST: ST/PC, ST/SPC, ST/UPC FOA-54 = SC: SC/PC, SC/SPC, SC/UPC, SC/APC) FOA-78 = Radiall EC FOA-96B = E-2000 E-2000/APC FOA-98 = LC FOA-99 = MU WC2 = FOA-FC-ST-SC-LC ConnectorMax 00 = Bez oprogramowania do analizy obrazu z kamery FPSA = Z oprogramowaniem do analizy obrazu z kamery Opcje programowe 00 = Bez opcji programowych IPT = Oprogramowanie Ping i Traceroute Wideo-kamera inspekcyjna 00 = Bez kamery FP4S = Kamera inspekcyjna (400x) FP4D = Kamera inspekcyjna (200x/400x) Przykład: FTB-200-v2-S1-RF-VPM2X-FP4S-IPT-FPSA-FOA-16 Tłumaczenie na bazie specyfikacji nr SPFTB200v2.4AN
