Centrala alarmowa AS8

Wielkość: px
Rozpocząć pokaz od strony:

Download "Centrala alarmowa AS8"

Transkrypt

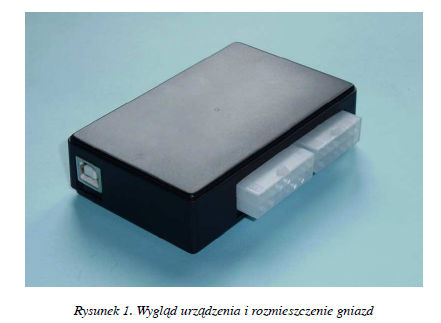

1 Centrala alarmowa AS8 1. Dane techniczne Zasilanie płyty głównej V AC Nominalne napięcie zasilacza V DC Pobór prądu przez płytę główną ma Liczba wejść programowalnych... 8 Liczba wyjść programowalnych... 3 Obciążalność wyjścia alarmowego OUT1, OUT2, OUT3... łącznie 0,5 A Obciążalność wyjść zasilających +12V ma 2. Wstęp Centrala alarmowa AS8 to nowoczesna centrala wykonana w technice mikroprocesorowej. Na bieżąco kontroluje swoją pracę i dołączone do niej obwody. Przeznaczona jest głównie do stosowania w domach jednorodzinnych, domkach letniskowych, garażach czy małych firmach. Ostatnie 10 zdarzeń w rejestrze może być podglądane z poziomu komputera. Do połączenia z komputerem służy specjalny programator. Centrala alarmowa AS8 posiada mikroprocesor renomowanej firmy Microchip, nowej generacji, o dużej odporności na zakłócenia. Wyposażona jest w cztery linie wejściowe i trzy niezależne wyjścia alarmowe o programowanym czasie działania, zabezpieczone przed zwarciem oraz przepięciem. Poza tym posiada możliwość wkodowania czterech pilotów radiowych, rozbudowaną kontrolę poprawnego działania systemu, pamięć ostatnich pięciu alarmów, pamięć stanu, w jakim była centrala przed wyłączeniem zasilania sieciowego i akumulatora. Wszystkie parametry i dane pamiętane są także po wyłączeniu zasilania.

2 Cechy centralki współpraca z pilotami 433 Mhz (maksymalnie 10 szt., opcjonalnie 80 szt.) współpraca z pilotami 868 Mhz (maksymalnie 10 szt., opcjonalnie 80 szt.) powiadamianie o alarmie za pomocą modułu GSM (opcjonalnie) współpraca z bezprzewodowymi czujnikami ruchu PIR sygnalizowanie różnego rodzaju alarmów: włamanie, napad, pożar w zależności od użytych czujników współpraca z szeroką gamą czujników 4 strefy alarmowe możliwość podłączenia do 8 szt. czujników przewodowych możliwość podłączenia do 100 szt. czujników bezprzewodowych współpraca z czujnikami NC, NO, parametrycznymi EOL, 2EOL/NC, 2EOL/NO możliwość przyporządkowania nazwy czujnika (wejścia) typy reakcji wejścia: natychmiastowe opóźnione wewnętrznie wejście/wyjście włączające czuwanie wyłączające czuwanie wł/wył czuwanie możliwość ustawienia czasu na wejście funkcja gong wyjście na sygnalizator optyczny i dźwiękowy wyjście sygnalizujące czuwanie systemu wyjście sygnalizujące awarię zasilania możliwość konfiguracji czasu działania wyjścia możliwość konfiguracji opóźnienia wyjścia funkcja PIN autoryzacji historia alarmów z dokładnym czasem wystąpienia wskazanie aktualnie aktywnego (pobudzonego) wejścia przyporządkowanie pilotów do odpowiednich stref aktualizacja oprogramowania centralki za pomocą komputera obsługa i konfiguracja centralki za pomocą komputera

3 3. Schemat połączeń Schemat przedstawia przykładowy sposób podłączenia dwóch czujników przy wykorzystaniu wejść NC (normal connect). W tym przypadku wejścia nie wykorzystane muszą być podłączone do masy.

4 4. Opis działania centrali Centrala alarmowa podczas pierwszego podłączenia znajduje się w stanie neutralnym (rozbrojonym). Dioda zewnętrzna świeci, jeśli jest aktywne którekolwiek z wejść. Jeśli żadne z wejść nie jest aktywne, dioda nie świeci (dokładny opis działania diod w tabelach poniżej). Dioda LED wewnętrzna w stanie neutralnym dwukrotnie cyklicznie pulsuje. Uzbrojenie systemu Aby uzbroić system, należy wcisnąć przycisk ON (z symbolem zamkniętej kłódki) dowolnego wprogramowanego pilota. Stan czuwania można podzielić na 3 fazy: 1 faza - czas na wyjście - w tym stanie alarm czeka na wyjście użytkownika z pomieszczenia (domu) i w tym czasie nie pobudza się od aktywności czujników - dioda co sekundę zmienia swój stan (świeci/nie świeci) 2 faza - faza czuwania - właściwa faza pełnego czuwania, dioda błyska co sekundę, w tym stanie pobudzenie któregokolwiek z czujników powoduje przejście do fazy trzeciej 3 faza - czekanie na rozbrojenie - dioda pulsuje bardzo szybko - aby rozbroić system, należy wcisnąć przycisk OFF dowolnego wprogramowanego pilota, a w przypadku nie rozbrojenia systemu zostaje pobudzony sygnalizator (syrena). Rozbrojenie systemu Rozbrojenie następuje po przyciśnięciu przycisku OFF (z symbolem otwartej kłódki) dowolnego wprogramowanego pilota. Sygnalizacja diody LED zewnętrznej

5 5. Programowanie centralki Programowanie parametrów centralki oraz aktualizację jej oprogramowania należy przeprowadzić za pomocą specjalnego programatora USB (Rysunek 1). W skład kompletu wchodzą: programator Ampio USB wiązka do podłączenia centralki kabel USB Oprogramowanie potrzebne do działania Programatora Ampio USB należy pobrać ze strony www: (Alarmy domowe) w zakładce Dokumentacja. Program jest kompatybilny z systemami Windows XP/2000/Vista. Wymagany jest także jeden wolny port USB w komputerze. Po zainstalowaniu programu na pulpicie ukarze się ikonka z programem Konfigurator AS8 oraz dodana zostanie nowa grupa w Menu Start. Teraz należy podłączyć wiązkę przewodową

6 do programatora oraz testowanej centralki w miejsce dwu pinowego gniazda oznaczonego jako Podłączenie PC, tak jak zostało to pokazane na Rysunku 2. Standardowo w komplecie dołączona jest wiązka umożliwiająca programowanie i aktualizację oprogramowania centralki za pomocą komputera. Wymagane jest także zasilenie centralki z sieci 220V lub akumulatora +12V. Po podłączeniu kabla USB do komputera, urządzenie zostanie wykryte przez system i zostaną zainstalowane odpowiednie sterowniki. Urządzenie jest gotowe do pracy możemy uruchomić program AMPIO. UWAGA! Kabel USB należy podłączać przed uruchomieniem programu. 6. Funkcje programu Konfigurator AS8

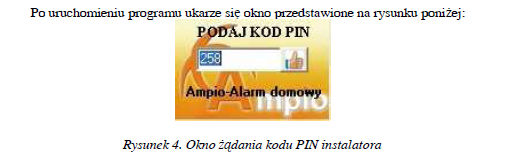

7 Należy wpisać kod PIN instalatora. Domyślny kod jest 258. Kod PIN instalatora po prawidłowym skonfigurowaniu centralki powinien zostać zmieniony i ewentualnie przekazany użytkownikowi. Po podaniu prawidłowego kodu PIN zostanie uruchomiony ekran główny programu. Prawidłowe podłączenie centralki z programatorem przedstawia rysunek poniżej. Interface USB podłączony - prawidłowe rozpoznanie programatora przez komputer Stan neutralny - centralka rozbrojona urządzenie podłączone - nawiązana prawidłowa komunikacja centralki alarmowej z programatorem Po nawiązaniu komunikacji automatycznie zostaje wczytana do programu aktualna konfiguracja centralki z wszystkimi ustawieniami. Dostępne jest sześć podstawowych zakładek programu. Kliknięcie na dolny banner automatycznie przenosi na stronę internetową Rysunek 6. Wygląd programu Konfigurator AS8

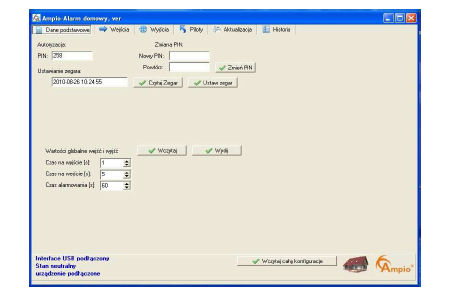

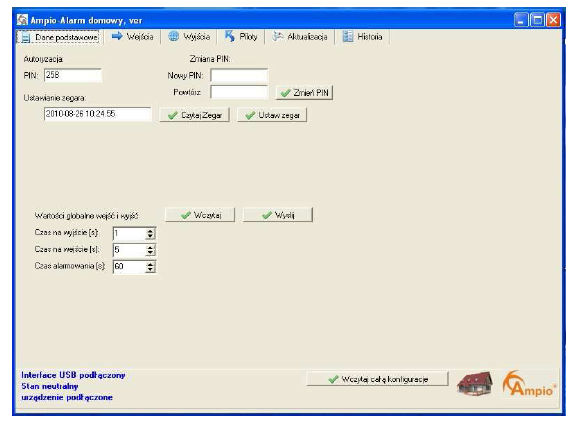

8 Dane podstawowe Tutaj ustawiamy podstawowe dane centralki jak: czas, kod PIN instalatora, globalne czasy wejść i wyjść Wejścia W tej zakładce konfigurujemy poszczególne wejścia oraz rodzaje czujników do nich podłączonych. Wyjścia Tutaj konfigurujemy rodzaje wyjść i sposób ich działania. Piloty Ta zakładka służy do programowania pilotów sterujących działaniem centralki oraz przyporządkowuje je do odpowiednich stref. Aktualizacja Tutaj możemy zaktualizować oprogramowanie sterujące centralki. Odpowiednie pliki można pobrać z naszej strony: Historia Historia alarmowania centralki z dokładnym czasem wystąpienia zdarzenia. 6.1 Dane podstawowe W tej zakładce ustawiamy podstawowe dane centralki. Tutaj także możemy zmienić kod PIN autoryzacji instalatora. Domyślny kod jest ustawiony na: 258. Kod PIN instalatora po prawidłowym skonfigurowaniu centralki powinien zostać zmieniony i ewentualnie przekazany użytkownikowi. Należy także ustawić prawidłowo zegar i datę. Można to zrobić wpisując prawidłowo datę

9 i czas a następnie wciskając przycisk Ustaw zegar. Przycisk Czytaj zegar służy do odczytania aktualnego ustawienia zegara i daty z centralki alarmowej. Tutaj konfigurujemy globalne wartości czasów na wejście oraz na wyjście. Można zmienić także domyślny czas długości alarmowania centralki na wymagany przez użytkownika. Domyślnie wynosi on 60 sekund. 6.2 Wejścia Zakładka Wejścia służy do konfigurowania odpowiedniego działania podłączonych czujników ruchu oraz innych zabezpieczeń obiektu. Pole Nr oznacza numer wejścia do którego jest podłączony czujnik. Pole Typ służy do wyboru typu czujnika: NC normalnie zamknięty NO normalnie otwarty EOL czujnik z wejściem parametrycznym (pobudzenie i sabotaż, wymagany rezystor 2,2kΏ) 2EOL/NC czujnik z wejściem dwu parametrycznym, normalnie zamknięty (pobudzenie i sabotaż, wymagane dwa rezystory 1,1kΏ) 2EOL/NO czujnik z wejściem parametrycznym,

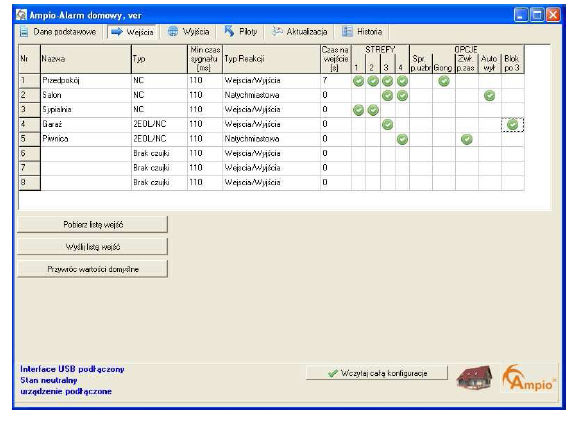

10 Minimalny czas sygnału - czas przez jaki musi być pobudzane wejście aby zostało odczytane jako naruszenie chronionego miejsca. Typ reakcji - Mamy możliwość ustawienia 6 różnych typów reakcji wejścia: Wejścia/Wyjścia Naruszenie tego wejścia powoduje rozpoczęcie odliczania czasu na wejście lub wyjście. Jeśli po upłynięciu tego czasu którekolwiek z wejść zostanie naruszone spowoduje to alarmowanie centralki. Opóźniony wewnętrznie Jeśli w trakcie czuwania zostanie wejście typu Opóźnione wewnętrznie zostanie naruszone po wcześniejszym naruszeniu wejścia typu Wejście/wyjście centrala rozpocznie odliczanie czasu na wejście. Jeśli po upłynięciu tego czasu system niezostanie rozbrojony nastąpi alarmowanie. Natomiast jeśli w trakcie czuwania od razu zostanie naruszone wejście typu Opóźnione wewnętrznie bez naruszenia wejścia typu Wejście/wyjście centrala od razu rozpocznie alarmowanie. Natychmiastowa Naruszenie wejścia tego typu natychmiastowe alarmowanie centralki. Włączająca czuwanie Typ wejścia przydatny do współpracy z modułami GSM lub różnego rodzaju manipulatorami. Aktywowanie tego wejścia powoduje uzbrojenie systemu alarmowego. Wyłączająca czuwanie Typ wejścia przydatny do współpracy z modułami GSM lub różnego rodzaju manipulatorami. Aktywowanie tego wejścia powoduje rozbrojenie systemu alarmowego. Wł/Wył czuwanie Typ wejścia działający jak dwa powyższe z tą różnicą że aktywacja wejścia powoduje uzbrojenie systemu alarmowego a jego dezaktywacja rozbrojenie systemu (lub odwrotnie w zależności czy użyto wejścia NC czy NO). Czas na wejście - Można ustawić niezależny czas dla każdego z wejścia. Jeśli parametr ma wartość 0, przyjmowany jest globalna wartość czasu na wejście z zakładki Dane podstawowe. STREFY - w tym miejscu zaznaczamy do której strefy należy dany czujnik. Do wyboru mamy cztery niezależne strefy alarmowe. Przy wykorzystaniu tej funkcji należy także odpowiednio zaprogramować przynależność pilotów do odpowiednich stref alarmowych. OPCJE - każdy z czujników może mieć ustawione dodatkowe opcje opisane poniżej: Spr p. uzbr. Sprawdzanie czujnika podczas uzbrajania systemu. Jeśli wejście od tego czujnika podczas uzbrajania systemu jest aktywne, centralka nie zostanie uzbrojona. Gong Naruszenie tego wejścia powoduje włączenie sygnału gong w manipulatorze Zwłoka p. zas. Zwłoka po powrocie zasilania. Jeśli centralka miała zanik zasilania AC 220V, po jego powrocie przez 120 sekund nie będą generowane żadne alarmy. Auto wył. gdy ta funkcja jest włączona jeśli po uzbrojeniu systemu alarmowego w czasie na wyjście nie zostanie naruszone żadne wejście typu Wejście/Wyjście (czyli użytkownik nie wyszedł z obiektu) to wejście zostaje zablokowane i nie reaguje na naruszenie. Funkcję stosuje się gdy domownik po uzbrojeniu systemu alarmowego chce mieć możliwość częściowego poruszania się po obiekcie bez wywoływania alarmów. (np. w nocy w drodze do lodówki lub ubikacji)

11 Blok po 3 Funkcja powoduje że po 3 alarmach od tego czujnika centralka przestaje reagować na zmiany na tym wejściu. Po ustawieniu wszystkich funkcji należy nacisnąć przycisk Wyślij listę wejść wszystkie zmiany zostaną zapisane w centralce. 6.3 Wyjścia Centralka posiada trzy niezależne wyjścia oznaczone na płytce jako OUT1, OUT2 i OUT3. Dostępne jest pięć różnych typów działania wyjścia: Niewykorzystane wyjście jest nieaktywne Alarm włamaniowy akustyczny wyjście steruje syreną, podczas pobudzenia odpowiedniego czujnika, może także sygnalizować uzbrojenie i rozbrojenie systemu Alarm włamaniowy optyczny wyjście steruje sygnalizatorem optycznym (np. wbudowanym w syrenie), podczas pobudzenia odpowiedniego czujnika, może także sygnalizować uzbrojenie i rozbrojenie systemu Wskaźnik czuwania wyjście jest aktywne gdy centrala jest uzbrojona Awaria zasilania AC wyjście jest aktywne podczas braku zasilania systemu z AC 220V. Przy korzystaniu z tego wyjścia należy pamiętać o sprawnym działaniu zasilania awaryjnego.

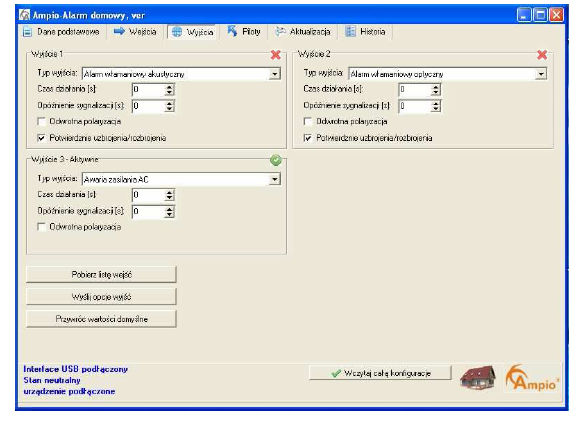

12 Dodatkowo przy każdym wyjściu możemy ustawić czas działania wyjścia w sekundach (jak długo wyjście jest aktywne od wystąpienia zdarzenia) oraz opóźnienie zadziałania wyjścia od momentu wystąpienia zdarzenia. Opcja Odwrotna polaryzacja umożliwia ustawienie że gdy wyjście jest nieaktywne podawany jest impuls masy, a jego brak gdy wejście jest aktywne. Standardowo gdy ta opcja jest wyłączona impuls masy jest podawany na wyjście w momencie gdy jest ono aktywne. Potwierdzenie uzbrojenia/rozbrojenia dostępne jest tylko dla typu wejścia: Alarm włamaniowy akustyczny, Alarm włamaniowy optyczny. Funkcja włącza potwierdzanie uzbrojenia i rozbrojenia systemu alarmowego krótkim dźwiękiem syreny i błyskiem sygnalizatora. Po odpowiednim skonfigurowaniu wyjść należy wysłać ustawienia do centralki naciskając przycisk Wyślij opcje wyjść. Zielony ptaszek przy danym wyjściu informuje że w danej chwili wyjście jest aktywne, czerwony krzyżyk że wyjście jest nieaktywne. Jeżeli chcemy wykorzystać zewnętrzny moduł GSM do powiadomienia o wystąpieniu alarmu, typ wyjścia należy ustawić na Alarm włamaniowy optyczny lub Alarm włamaniowy akustyczny a funkcja Potwierdzenie uzbrojenia/rozbrojenia musi być wyłączona.

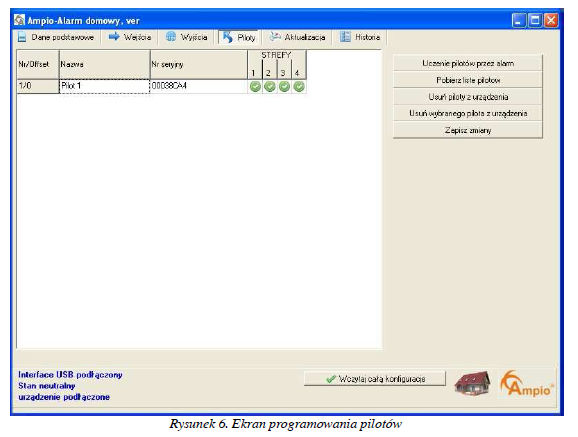

13 6.4 Piloty Piloty służą do rozbrajania i uzbrajania całego systemu alarmowego. Centralka obsługuje maksymalnie 20 sztuk pilotów. Listę wszystkich wprogramowanych pilotów można odczytać z centralki wciskając przycisk Pobierz listę pilotów. Jeśli chcemy wprogramować nowe piloty, należy wcisnąć przycisk Uczenie pilotów przez alarm oraz wcisnąć oba przyciski pilota (rozbrojenie i uzbrojenie). Nowy pilot wraz z numerem seryjnym powinien pokazać się na liście. W celu lepszej identyfikacji pilota możemy nadać każdemu nazwę w polu Nazwa. Zmiany należy zatwierdzić przyciskiem Zapisz zmiany. Do usuwania wszystkich pilotów lub tylko wybranego służą odpowiednio przyciski Usuń piloty z urządzenia i Usuń wybranego pilota z urządzenia. Pole STREFY służy do przyporządkowania w których strefach alarmowych pilot będzie funkcjonował. Zielony symbol ptaszka oznacza że dany pilot będzie rozbrajał i uzbrajał strefę o danym numerze. Jeśli chcemy aby dany pilot rozbrajał i uzbrajał cały system alarmowy (działał we wszystkich strefach) należy ustawić ptaszki przy wszystkich czterech strefach (tak jak na rysunku powyżej).

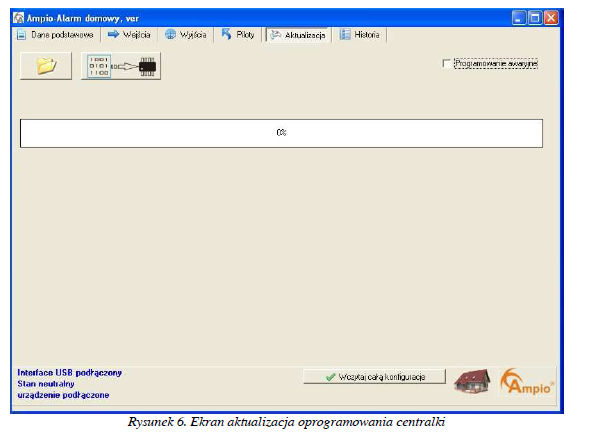

14 6.5 Aktualizacja oprogramowania Tutaj możemy zaktualizować oprogramowanie sterujące centralki. Odpowiednie pliki można pobrać z naszej strony: (Alarmy domowe) w zakładce Dokumentacja. W celu zaprogramowania centralki należy nacisnąć ikonkę katalogu i wybrać odpowiedni plik z rozszerzeniem *.amp. Jeżeli plik zostanie poprawnie wczytany należy nacisnąć ikonkę programowania (z symbolem scalaka) i rozpocznie się proces programowania podczas którego nie wolno odłączać zasilania centralki ani programatora gdyż może to spowodować trwałe uszkodzenie oprogramowania.

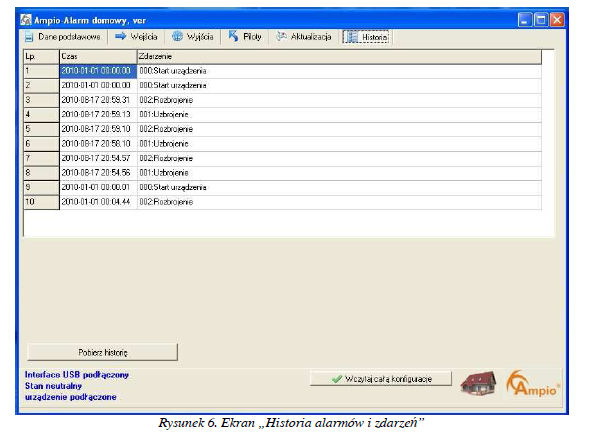

15 6.6 Historia alarmów W tej zakładce po naciśnięciu przycisku Pobierz historię wyświetlona zostanie dokładna historia alarmowania centralki z czasem wystąpienia zdarzenia. Pokazane są także komunikaty o rozbrojeniu lub uzbrojeniu centralki, brak zasilania głównego oraz awaryjnego.
