1 Rej. nr P PROJEKT WYKONAWCZY ZADANIE: WYDOŁOWANIE ZBIORNIKÓW PALIW W NIECZYNNEJ STACJI MPS W KOMPLEKSIE KOSZAROWYM PRZY UL. HALLERA WE WROCŁAWIU - ZADANIE ADRES: WROCŁAW, ul. Hallera 36/38 Obręb: Grabiszyn, AM 43, Dz. nr 2/5 INWESTOR: REJONOWY ZARZĄD INFRASTRUKTURY WROCŁAW, ul. Obornicka 126 PROJEKTANT: mgr inż. Leopold Abratkiewicz upr. nr 221/01/DUW SPRAWDZAJĄCY: mgr inż. Maciej Abram upr. nr 1825/88 JELENIA GÓRA, STYCZEŃ 2015

2 1 OŚWIADCZENIE Zgodnie z Art. 20 ust. 4 Ustawy Prawo Budowlane ( Dz. U. Nr 156 z 2006r. poz z późniejszymi zmianami ) oświadczamy, że dokumentacja projektowa : PROJEKT WYKONAWCZY Wydołowanie zbiorników paliw w nieczynnej stacji mps w kompleksie koszarowym przy ul. Hallera we Wrocławiu zadanie wykonana na zlecenie Rejonowego Zarządu Infrastruktury we Wrocławiu została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Dokumentacja jest kompletna z punktu widzenia celu, któremu ma służyć. PROJEKTANT Leopold Abratkiewicz upr. nr 221/01/DUW SPRAWDZAJĄCY Maciej Abram upr. nr 1825/88

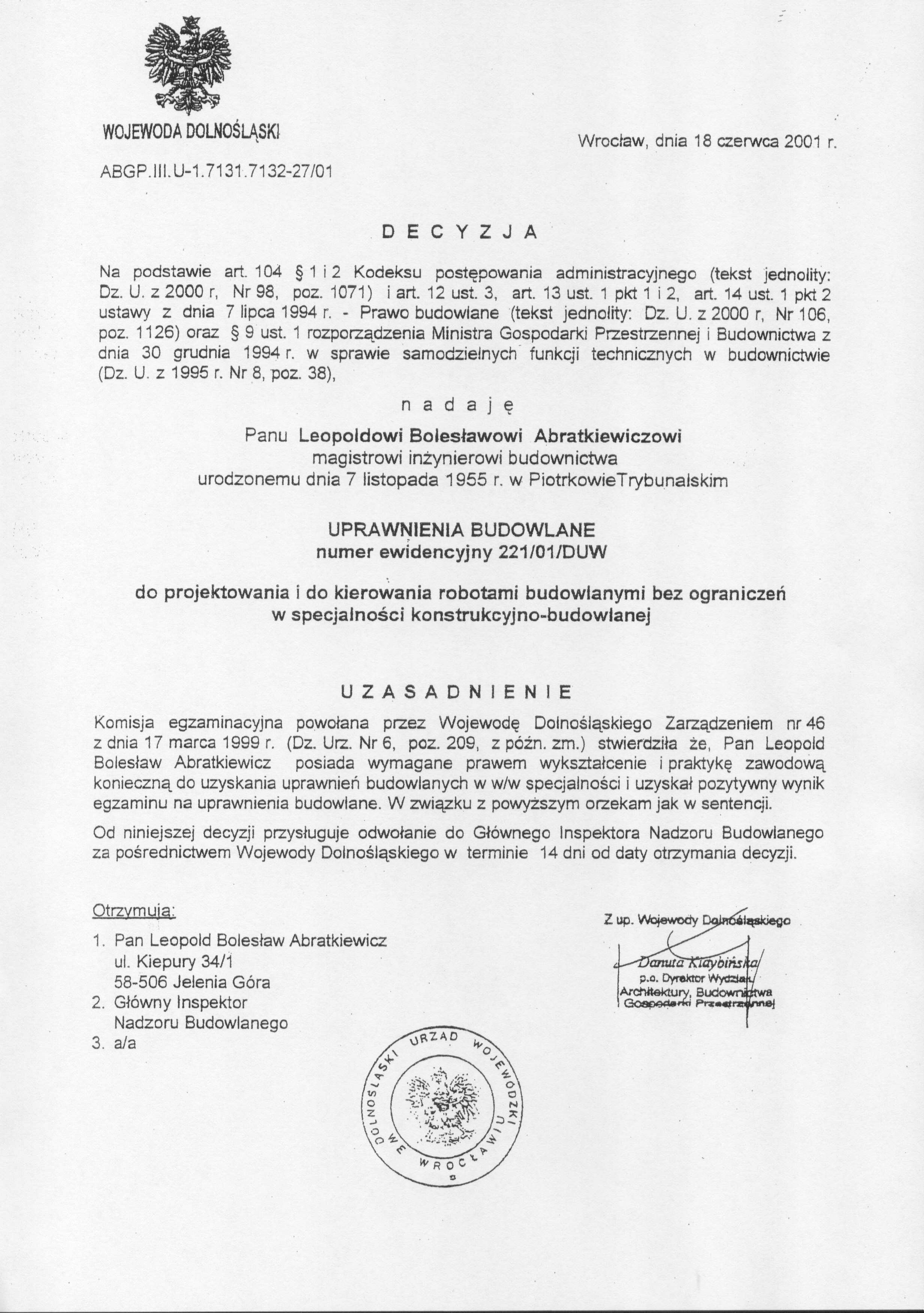

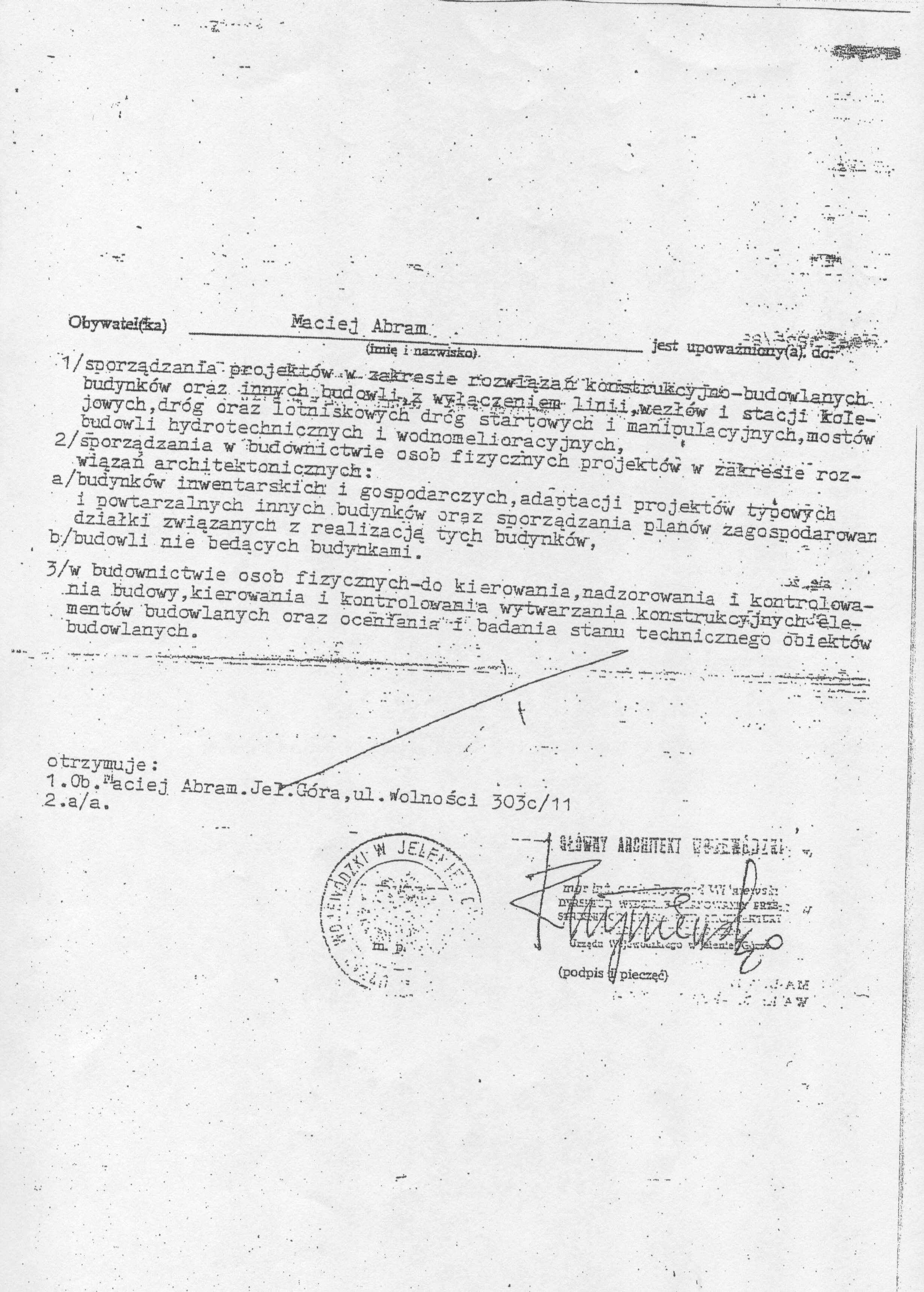

3 2 S P I S T R EŚCI I. Opis techniczny do projektu wykonawczego rozbiórki stacji paliw str II. Informacja Dotycząca Bezpieczeństwa i Ochrony Zdrowia str III. Część rysunkowa str Rys Plan sytuacyjny 1 : 500 Rys Geometria wykopów 1 : 250 Rys Wykop Nr 1 4 zbiorniki od strony ogrodzenia 1 : 100 Rys Wykop Nr 2 4 zbiorników od strony placu 1 : 100 Rys Wykop Nr 3 wysepki dystrybutorów 1 : 100 Rys Odtworzenie nawierzchni betonowej na placu 1 : 25 IV. Załączniki str Załącznik nr 1 - Uprawnienia projektowe - Przynależność do Izby Samorządu Zawodowego

4 3 I. OPIS TECHNICZNY

5 4 I. O P I S T E C H N I C Z N Y do projektu wykonawczego rozbiórki stacji paliw w kompleksie koszarowym przy ul. Hallera we Wrocławiu 1. NAZWA ZADANIA Wydołowanie zbiorników paliw w nieczynnej stacji mps w kompleksie koszarowym przy ul. Hallera we Wrocławiu zadanie 21711; Obręb: Grabiszyn, AM 43, Dz. nr 2/5 2. OBIEKTY Zbiorniki podziemne paliwowe ( 8 szt. ) wraz z instalacją paliwową i dystrybutorami. 3. PODSTAWA OPRACOWANIA 1. Umowa z Inwestorem nr 130/R/2014 z dnia r. 2. Pomiary inwentaryzacyjne wykonane w m-cu grudniu 2014r. 3. Mapa sytuacyjno wysokościowa do celów opiniodawczych w sakli 1 : Opis przedmiotu zamówienia dla zadania Inwentaryzacja Budowlana wraz z badaniem stanu zanieczyszczenia gruntów i wody oprac. BP PORTAL AB nr rej. P PRZEDMIOT I ZAKRES OPRACOWANIA Projekt Wykonawczy w zakresie konstrukcyjno budowlanym wraz z informacją dotyczącą bezpieczeństwa i ochrony zdrowia. 5. ISTNIEJĄCE ZAGOSPODAROWANIE TERENU Wyłączona z użytku i nieczynna stacja mps znajduje się na działce nr 2/5 w jej południowo wschodniej części przy ul. Hallera we Wrocławiu. Stacja wybudowana została w pierwszej połowie lat 70-tych ub. wieku. W latach 90-tych ub. wieku została poddana modernizacji. Modernizacja obejmowała uszczelnienie zbiorników i częściową modernizację zagospodarowania terenu. - Na działce w rejonie nieczynnej stacji paliw znajdują się następujące sieci uzbrojenia terenu: - sieć kanalizacji deszczowej - sieć kanalizacji sanitarnej - sieć elektroenergetyczna NN - sieć wodociągowa - W bezpośrednim sąsiedztwie podziemnych zbiorników paliwa zlokalizowane są następujące obiekty kubaturowe: - budynek obsługi stacji parterowy - kontener stalowy (*) Obiekty te nie podlegają rozbiórce - Zagospodarowanie terenu stanowią: - drogi i place betonowe, asfaltowe - murki terenowe, obrzeża wysepek paliwowych, krawężniki 6. OBIEKTY NIECZYNNEJ STACJI PALIW PRZEZNACZONE DO ROZBIÓRKI 6.1. Obiekty

6 5 A) Obiekty zlokalizowane na wysepce od strony ogrodzenia Zbiornik nr 1: objętość użytkowa: 54,40 m 3 rok produkcji: 1971 wymiary: średnica x długość: 2800 x 9180 ciężar zbiornika: ok kg przeznaczenie (magazynowanie mp ): olej napędowy Zbiornik nr 2: objętość użytkowa: 55,00 m 3 rok produkcji: 1971 wymiary: średnica x długość: 2800 x 9180 ciężar zbiornika: ok kg przeznaczenie (magazynowanie mp ): olej napędowy Zbiornik nr 3: objętość użytkowa: 25,50 m 3 rok produkcji: 1970 wymiary: średnica x długość: 2400 x 6316 ciężar zbiornika: ok kg przeznaczenie (magazynowanie mp ): benzyna Zbiornik nr 4: objętość użytkowa: 25,70 m 3 rok produkcji: 1970 wymiary: średnica x długość: 2400 x 6316 ciężar zbiornika: ok kg przeznaczenie (magazynowanie mp ): benzyna B) Obiekty zlokalizowane na wysepce od strony placu Zbiornik nr 5: objętość użytkowa: 50,00 m 3 rok produkcji: brak danych wymiary: średnica x długość: 2400 x 9180 ciężar zbiornika: ok kg przeznaczenie (magazynowanie mp ): olej napędowy Zbiornik nr 6: objętość użytkowa: 30,00 m 3 rok produkcji: brak danych data regeneracji: 1996 wymiary: średnica x długość: 2400 x 8058 ciężar zbiornika: ok kg przeznaczenie (magazynowanie mp ): olej napędowy Zbiornik nr 7: objętość użytkowa: 16,40 m 3 rok produkcji: brak danych data regeneracji: 1996 wymiary: średnica x długość: 2200 x 5056 ciężar zbiornika: ok kg przeznaczenie (magazynowanie mp ): benzyna

7 6 Zbiornik nr 8: objętość użytkowa: 15,10 m 3 rok produkcji: brak danych data regeneracji: 1996 wymiary: średnica x długość: 2200 x 5056 ciężar zbiornika: ok kg przeznaczenie (magazynowanie mp ): benzyna C) Studnie nadzbiornikowe Zbiorniki wyposażone zostały w nadbudowane studnie nadzbiornikowe o zróżnicowanych wymiarach. Studzienki wykonano jako murowane z cegły o gr. 12 cm ( obustronnie otynkowane ). Głębokość studni: od 0,70 m do 1,20m. Wymiary: 1,30 x 1,30m do 1,20 x 1,40m. Studnie pokryte otwieranymi stalowymi pokrywami. D) Dystrybutory paliwa Dystrybutory zlokalizowane zostały na podwyższonej wysepce dystrybutorów. Dystrybutory to typowe dystrybutory kolumnowe ( z lat 70-tych ) o wym. 0,38 x 0,53m. E) Nawierzchnie: wysepki ze zbiornikami paliw: żwir płukany ( otoczaki ) wysepka dystrybutorów: płyty chodnikowe plac manewrowy: płyty betonowe, asfaltobeton F) Elementy uzupełniające terenowe: murki oporowe wokół wysepek: betonowe o wys. 0,25 0,50 m obrzeże oporowe: stalowe z [ 200 elementy stalowe: słupki ogrodzenia, łańcuchy, maszty stalowe F) Elementy uzupełniające technologiczne: rury ( zalewowe, ssące ): stalowe o średnicy Φ 50 Φ 100mm rury pomiarowe: stalowe o średnicy Φ 80mm rury odpowietrzające: Φ 55mm rury instalacji podziemnych: stalowe Φ 50 Φ 100mm 6.2. Ocena techniczna Stan techniczny instalacji stacji paliw i elementów zagospodarowania jest zły. Zbiorniki podziemne posiadają nieszczelności. Grunt wokół zbiorników w trakcie eksploatacji stacji paliw zanieczyszczony został substancjami ropopochodnymi. Elementy instalacyjne naziemne; studzienki zalewowe, dystrybutory, studzienki nadzbiornikowe, uległy znacznemu zużyciu czasowemu i eksploatacyjnemu. Elementy zagospodarowania terenu ( min. nawierzchnie, murki oporowe ): znacznie zużyte czasowo i eksploatacyjnie Zgodnie ze stanem faktycznym i zgodnie z zamierzeniem Inwestora całość stacji paliw należy przeznaczyć do rozbiórki. 7. ZAKRES I TECHNOLOGIA WYKONANIA ROBÓT Zgodnie z zamierzeniem Inwestora i przyjętą technologią wykonania robót przyjęto następujący ich zakres:

8 - Roboty przygotowawcze. - Demontaż całości urządzeń technologicznych stacji paliw tj. zbiorników, dystrybutorów, instalacji paliwowej, płyt fundamentowych - Rozbiórka elementów budowlanych związanych z technologią stacji tj. studzienek nadzbiornikowych, murków terenowych, elementów stalowych obrzeży i wygrodzeń terenowych. - Rozbiórka elementów zagospodarowania terenu w zakresie niezbędnym do wykonania całości prac rozbiórkowych stacji paliw tj. nawierzchni drogowych betonowych, bitumicznych i nawierzchni chodnikowych. - Wymianę gruntu nasypowego w rejonie posadowienia zbiorników, wywiezienie jej na wysypisko i zasypanie nowym gruntem o możliwości mechanicznego zagęszczenia. - Zagospodarowanie odpadów pozostających po demontażu zbiorników. - Utwardzenie terenu - odtworzenie nawierzchni betonowych na terenie objętym pracami rozbiórkowymi Roboty przygotowawcze 1. Należy dokonać ponownego sprawdzenia czy dopływ energii elektrycznej do obiektu został odcięty. 2. Sprawdzić na planie sytuacyjnym przebieg tras podziemnego uzbrojenia terenu. Przebieg tych tras wyznaczyć w terenie. 3. Dokonać ponownego sprawdzenia stanu paliwa w zbiornikach i całkowicie je opróżnić, wypompować resztę benzyny i olejów napędowych ze stanów martwych do szczelnych beczek. Przy realizacji tych robót należy przestrzegać następujących zasad: zapewnić pracownikom sprzęt i wyposażenie właściwe do tego rodzaju robót istniejące dystrybutory należy zdemontować a resztki paliwa z instalacji wewnętrznej dystrybutorów zlać do szczelnych pojemników z przeznaczeniem do utylizacji przepompowanie resztek paliwa ze zbiorników i elementów instalacji należy wykonywać za pomocą pompy elektrycznej w wykonaniu przeciwwybuchowym lub za pomocą pompy ręcznej z uziemieniem opary ropopochodne paliw z wnętrza zbiorników z osadów i resztek ropopochodnych należy wypompować z zachowaniem następujących zasad: - stosować narzędzia nieiskrzące - stosować sprzęt i oświetlenie ( z wyk. przeciwwybuchowym ) - stosować drabiny drewniane ( lub aluminiowe ) - dla pracowników przygotować ubrania olejoodporne ( z materiałów gumowych, bawełnianych ) - na budowie używać wiader mosiężnych (*) przy czyszczeniu zbiorników nie wolno stosować wiader plastikowych i odzieży elastycznej po czyszczeniu zbiorników oraz opróżnieniu rur instalacji paliwowej, odpady ropopochodne w postaci mułu, piasku, parafiny, rdzy i wody należy zlewać do szczelnych beczek z zamiarem przeznaczenia ich do utylizacji. Ta sama zasada dotyczy odpadów z zewnętrznych powierzchni, zdemontowanych urządzeń ( tj. zbiorników, rurociągów, armatury itp. ) po zakończeniu czyszczenia wewnętrznego zbiorników należy je w całości odparować. Odparowanie polega na pełnej skutecznej wentylacji ( do wentylacji używać sprzętu wykonaniu przeciwwybuchowym ). Po wykonaniu tych robót należy wykonać pomiar stężenia oparów w zbiornikach, który powinien być równy zero Demontaż elementów naziemnych Po wykonaniu czynności wg pkt należy zdemontować elementy naziemne tj. studzienki nadzbiornikowe 7

9 8 rury odpowietrzające, pomiarowe, rurociągi ssące i wylewowe elementy uziomów Dla całości tych robót stosować narzędzia i sprzęt w wykonaniu nieiskrzącym. Elementy z demontażu przekazać do utylizacji Demontaż elementów zagospodarowania terenu W pierwszej kolejności należy zdemontować elementy zagospodarowania terenu kolidujące z wydołowaniem zbiorników tj. krawężniki, nawierzchnie, murki terenowe, słupki, łańcuchy. Inne elementy np.: nawierzchnia dróg dojazdowych wokół zbiorników należy demontować w miarę postępu robót Roboty ziemne wydołowanie zbiorników Roboty ziemne wykonywać wg zasad: Roboty zasadnicze powinny być wykonane przy użyciu koparek z załadowaniem gruntu bezpośrednio na samochód ( lub na odkład ) Roboty ręczne wykonywać wokół powierzchni zbiorników i rurociągów. Po odkopaniu i usunięciu gruntu wokół zbiorników, zbiorniki przy użyciu dźwigów samochodowych należy wydobyć na płac i ustabilizować ich położenie ( np. za pomocą klinów drewnianych ). Rozebrać, podzielić na mniejsze części a w razie konieczności rozkruszyć i wydobyć na zewnątrz fundamenty betonowe pod zbiornikami. W czasie realizacji robót należy zapewnić stabilność skarp wykopu (wzmocnienie ich deskami) i stabilność sąsiadujących ze zbiornikami innych zbiorników Zagospodarowanie odpadów i ochrona środowiska Wpływ robót na środowisko. Przyjęty zakres robót rozbiórkowych nie będzie powodował ujemnego oddziaływania przedsięwzięcia na środowisko, zarówno w zakresie zanieczyszczenia powietrza atmosferycznego, środowiska gruntowo-wodnego, jak również wpływu obiektu na środowisko przyrodnicze otoczenia, zdrowie ludzi i inne obiekty budowlane. Zakres robót budowlanych nie będzie wywierał wpływu na istniejący drzewostan, powierzchnię ziemi, glebę oraz wody powierzchniowe i podziemne. Inwestycja nie stanowi zagrożenia dla środowiska naturalnego i nie narusza interesu osób trzecich Zagospodarowanie odpadów. Resztki substancji ropopochodnych powstałych po oczyszczeniu zbiorników oraz opróżnieniu rur ssących i syfonów, należy zlewać do szczelnych pojemników ustawionych na folii olejoodpornej. Po zakończeniu operacji czyszczenia, odpady niebezpieczne należy przekazać do utylizacji, Wydobyte zbiorniki paliwowe przekazać do utylizacji, Do utylizacji należy przekazać również resztki rdzy i ziemi pochodzące z późniejszego czyszczenia zewnętrznych powierzchni zdemontowanych rurociągów oraz folię zanieczyszczoną resztkami ropopochodnymi powstałymi przy czyszczeniu narzędzi, sprzętu, beczek i innych materiałów z demontażu, Pocięte rurociągi paliwowe oraz inny złom użytkowy należy przekazać do utylizacji, Wykonawca zobowiązany jest do przedstawienia Inwestorowi dokumenty zdawczoodbiorcze przekazania odpadów oraz ich utylizacji, Grunt z wykopów należy przekazać do unieszkodliwienia do specjalistycznej firmy, zgodnie z zapisami Ustawy o odpadach z dnia 14 grudnia 2012r. ( Dz.U. Z 2013r. poz. 21 z póżn. zm. )

10 Zalecenia wykonawcze. W trakcie wykonywania robót należy: zapewnić na budowie zestaw do neutralizacji rozlewisk awaryjnych tzw. apteczkę ekologiczną, której zawartość pozwala jednorazowo pochłonąć kilkadziesiąt litrów olejów oraz odkazić ok m 2 powierzchni skażonej, do mycia i odtłuszczenia stosować środki odtłuszczające - myjące niepalne, nietoksyczne nie zawierające rozpuszczalników i związków aromatycznych a tym samym ulegającej pełnej biodegradacji 8. ROBOTY BUDOWLANE UZUPEŁNIAJĄCE Po zakończeniu robót rozbiórkowych należy wykonać następujący zakres robót budowlanych: zasypanie wykopu gruntem zagęszczonym warstwami do poziomu warstw podbudowy wykonanie utwardzenia terenu dla placu objętego robotami rozbiórkowymi ( wykopami ) wg zakresu przedstawionego na rysunkach. Obciążenie ruchem: Przyjęto następujący standard wykonania utwardzenia terenu ( odtwarzanie nawierzchni ): Dla liczby osi obliczeniowych 100 kn/pas dobę: i dla liczby osi obliczeniowych 115 kn/pas dobę: 8 40 i zakładanej nawierzchni z betonu cementowego na podbudowie z kruszywa łamanego przyjęto układ zgodnie z poniższymi warstwami: - beton cementowy gr. 22cm ( B30 C25/C30 ). - podbudowa z kruszywa łamanego, stabilizowanego mechanicznie - 15 cm - zagęszczona pospółkażwirowa do wymaganego modułu odkształcenia E V2 120 MPa - 30cm - grunt budowlany niewysadzinowy zagęszczony warstwami do I S 1,00 Wykonaną nawierzchnię betonową należy zdylatować poprzez wykonanie szczelin skurczowych pozornych o szer. 8 mm i głębokości 60mm. Maksymalny wymiar pól dylatacyjnych 5,0 x 5,0 m z zachowaniem stosunków boków L/B 1,5. Szczeliny należy wypełnić masą bitumiczną zalewową na gorąco. Dylatacje pomiędzy istniejącymi nawierzchniami betonowymi a nową nawierzchnią także należy wypełnić masą zalewową na gorąco. Masa zalewowa składająca się z asfaltu drogowego ( z dodatkiem kauczuku i wypełniaczy ) powinna odpowiadać normie PN-EN ZABEZPIECZENIE SIECI UZBROJENIA TERENU Na czas wykonywania robót rozbiórkowych i zasypywania wykopów, sieci uzbrojenia terenu należy zabezpieczyć lub odbudować w zakresie określonym na rysunku geometria wykopów: 1. Odcinki sieci 32PEHD i eann zabezpieczyć poprzez tymczasowe podparcie kozłami drewnianymi. 2. Sieci kanalizacji deszczowej Kd 200 i Kd 350 ( wraz ze studnią P 1200 ) i odcinek sieci Ks ( wraz ze studnią ) przyjęto do odtworzenia na odcinkach objętych robotami ziemnymi. zabezpieczenia Do odtworzenia przyjęto materiały: - Kd betonowa + studnia betonowa z kręgów Ф 1200 o gł. 2,00m - Kd betonowa - Ks PCV + studnia Ф 500 PVC o gł. 1,30m

11 ZALECENIA WYKONAWCZE roboty należy wykonywać zgodnie z obowiązującymi przepisami bezpieczeństwa i higieny pracy warunki techniczne wykonania i odbioru robót zawierają Polskie Normy, normy branżowe oraz specyfikacje techniczne wykonania robót podane przez Inwestora wymagania dotyczące materiałów budowlanych stosowanych do robót budowlanych zawierają Polskie Normy, normy branżowe i aprobaty techniczne IBDiM do zasypywania wykopu należy stosować grunt niespoisty, niewysadzinowy, zagęszczalny U 5 oraz ρ ds 1,6 g/cm 3 o k 10 6 x 10-5 m/s. Do zasypywania powinien być użyty grunt nie zamarznięty i bez jakichkolwiek zanieczyszczeń (np. torfu, darniny, korzeni, odpadków budowlanych lub innych materiałów). Opracował mgr inż. Leopold Abratkiewicz

12 11 I I. O P I S T E C H N I C Z N Y I I. 3. I n f o r m a c j a d o t y c ząca bezpieczeństw a i o c h r o n y z d r o w i a 1. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest wydołowanie zbiorników paliw w nieczynnej stacji mps w kompleksie koszarowym przy ul. Hallera we Wrocławiu zadanie 21711; Obręb: Grabiszyn, AM 43, Dz. nr 2/5 2. PODSTAWA OPRACOWANIA I PRZEPISY OBOWIĄZUJĄCE 1. umowa z Zamawiającym 2. Projekt Wykonawczy dla zadania : Wydołowanie zbiorników paliw w nieczynnej stacji mps w kompleksie koszarowym przy ul. Hallera we Wrocławiu zadanie 21711; Obręb: Grabiszyn, AM 43, Dz. nr 2/5 3. Przepisy podstawowe, które powinny być uwzględnione przy opracowaniu przez wykonawcę robót planu BIOZ : ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120.poz. 1126) Kodeks pracy dział 10 Bezpieczeństwo i higiena pracy ROZPORZĄDZENIE MINISTRA PRACY I POLITYKI SOCJALNEJ z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 r. nr 169, poz z późniejszymi zmianami ) ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47. poz. 401) ROZPORZĄDZENIE MINISTRA PRACY I POLITYKI SPOŁECZNEJ z dnia 06 czerwca 2014 r. w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy (Dz. U nr 0 poz. 817) ROZPORZĄDZENIE MINISTRA ZDROWIA z dnia 2 lutego 2011 r. w sprawie badań i pomiarów czynników szkodliwych dla zdrowia w środowisku pracy (Dz. U nr 33 poz. 166 ) ROZPORZĄDZENIE MINISTRA PRACY I POLITYKI SPOŁECZNEJ z dnia 18 września 2000 r. zmieniające rozporządzenie w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz. U r. nr 82. poz. 930) ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 30 października 2002 r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy (Dz. U. nr 191. poz. 1596)

13 12 ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych ( Dz. U nr 118 poz ) ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 27 kwietnia 2000 r. w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych ( Dz. U nr 40 poz. 470 ) ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia ( Dz. U nr 108 poz. 953 ) PN-N-18002:2011P systemy zarządzania bezpieczeństwem i higieną pracy. Ogólne wytyczne do oceny ryzyka zawodowego oraz Kodeks pracy art Informacja o ryzyku zawodowym. Dyrektywa 92/58/EWG dotycząca znaków bezpieczeństwa (załącznik do obwieszczenia Ministra Gospodarki, Pracy i polityki Społecznej z dnia r.) 3. ZAKRES ROBÓT Zakres robót dla całego zamierzenia budowlanego obejmuje następujące elementy : roboty budowlane związane z realizacją całości zadania wydołowania zbiorników paliw w nieczynnej stacji mps. 4. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Istniejące obiekty kubaturowe w pobliżu realizowanych robót to : budynek obsługi stacji paliw - parterowy kontener stalowy Elementy zagospodarowania terenu : drogi i place betonowe ( częściowo asfaltobetonowe ) 5. WYKAZ ELEMENTÓW ZAGOSPODAROWANIA TERENU MOGĄCYCH STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi to : podziemne linie elektroenergetyczne 6. PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT 6.1. Roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi roboty budowlane wykonywane na terenie jednostki wojskowej roboty budowlane wykonywane przy użyciu dźwigów roboty budowlane prowadzone przy demontażu ciężkich elementów prefabrykowanych elementów, których masa przekracza 1,0t.

14 Roboty budowlane stwarzające zagrożenie dla bezpieczeństwa i zdrowia ludzi roboty rozbiórkowe roboty ziemne roboty drogowe 6.3. Przewidywane zagrożenie związane z realizacją robót budowlanych wymienionych powyżej to zatrucie oparami substancji ropopochodnych porażenie prądem uszkodzenie głowy uszkodzenie wzroku, słuchu i układu oddechowego uszkodzenie kończyn dolnych i górnych poparzenie Zagrożenie bezpieczeństwa i zdrowia ludzi występuje na całym placu budowy w czasie wykonywania poszczególnych rodzajów robót. 7. INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Prace szczególnie niebezpieczne (prace w warunkach szczególnego zagrożenia dla zdrowia i życia ludzkiego) występujące przy planowanym zamierzeniu budowlanym to : prace wykonywane na terenie jednostki wojskowej podziemne sieci uzbrojenia terenu Przed przystąpieniem do w/w robot należy : 1. Poinformować pracowników, że przy pracach należy stosować odpowiednie środki zabezpieczające 2. instruktaż pracowników powinien zawierać: imienny podział pracy harmonogram (kolejność) wykonywania zadań szczegółowe wymagania bezpieczeństwa i higieny pracy przy poszczególnych czynnościach wykaz środków ochrony indywidualnej 3. Sposób prowadzenia instruktażu stanowiskowego. Szkolenie powinno być prowadzone w formie instruktażu - na stanowisku, na którym będzie zatrudniony instruowany pracownik, na podstawie szczegółowego programu, opracowanego przez organizatora szkolenia. Szkolenie powinno uwzględniać następujące etapy : a) rozmowę wstępną instruktora z instruowanym pracownikiem b) pokaz i objaśnienie przez instruktora całego procesu pracy, który ma być realizowany przez pracownika c) próbne wykonywanie procesu pracy przez pracownika przy korygowaniu przez instruktora sposobów wykonywania pracy d) samodzielna praca instruowanego pracownika pod nadzorem instruktora e) sprawdzenie i ocena przez instruktora sposobu wykonywania pracy przez pracownika

15 Jeżeli pracownik wykonuje prace na różnych stanowiskach szkolenie powinno uwzględniać wszystkie rodzaje prac, które będą należały do zakresu obowiązków pracownika. Sposób realizacji szkolenia i czas trwania poszczególnych jego części powinny być uzależnione od przygotowania zawodowego, dotychczasowego stażu pracy pracownika oraz zagrożeń występujących przy przewidzianej do wykonywania przez niego pracy. 8. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM 8.1. Podstawowe środki techniczne zapobiegające niebezpieczeństwom to Środki ochrony indywidualnej odzież ochronna hełmy ochronne środki ochrony kończyn dolnych środki ochrony kończyn górnych środki ochrony słuchu środki ochrony wzroku środki ochrony układu oddechowego Odpowiednie narzędzia pracy z aktualnymi świadectwami badań i trwale oznakowane Wykonanie właściwego zagospodarowania terenu budowy Odpowiednie oznakowanie stref niebezpiecznych Odpowiedni do zakresu wykonywanych robót sprzęt mechaniczny z aktualnymi dopuszczeniami technicznymi Środki organizacyjne zapobiegające niebezpieczeństwom to zamawiający będzie koordynował kolejność wykonywanych prac na podstawie sporządzonego harmonogramu bezpośredni nadzór nad bezpieczeństwem i ochroną zdrowia na stanowiskach pracy sprawowany przez kierownika robót oraz mistrza, stosownie do zakresu obowiązków. powierzenie robót odpowiednio wyszkolonym pracownikom którzy : 1. posiadają kwalifikacje przewidziane odrębnymi przepisami dla danego stanowiska, 2. uzyskają orzeczenie lekarskie o dopuszczeniu do określonej pracy przeprowadzenie instruktażu zapewnienie łączności na i z placem budowy zorganizowanie punktu pierwszej pomocy wyposażonego w apteczkę ( obsługiwanego przez wyszkolonych w tym zakresie pracowników ) w przypadku robót wykonywanych w odległości większej niż 500 m od punktu pierwszej pomocy wyposażenie budowy w przenośną apteczkę umieszczenie na widocznym miejscu tablicy z adresami i telefonami najbliższego punktu lekarskiego, najbliższej straży pożarnej, policji, najbliższego punktu telefonicznego, pogotowia ratunkowego 14 Opracował: mgr inż. Leopold Abratkiewicz

16 15 III. CZĘŚĆ RYSUNKOWA

17

18

19

20

21

22

23 16 IV. ZAŁĄCZNIKI

24

25

26

27

28
