1 Multiplekser z rejestracją MJPEG Instrukcja obsł ugi

2 Spis treści 1. Ostrzeżenia WSTĘP INFORMACJE O PRODUKCIE ZASTOSOWANIE WŁAŚCIWOŚCI LISTA WYPOSAŻENIA INSTALACJA PODŁĄCZENIA URZĄDZEŃ DO ZŁĄCZ NA PŁYCIE TYLNEJ NAZWY I FUNKCJE POSZCZEGÓLNYCH PODZESPOŁÓW PANEL CZOŁOWY I PRZYCISKI PANEL TYLNY OBSŁUGA ZAŁĄCZENIE ZASILANIA TRYB OBSERWACJI REJESTRACJA INFORMACJE NA EKRANIE MONITORA ODTWARZANIE INFORMACJE NA EKRANIE MONITORA UWAGA! PROGRAMOWANIE MENU USTAWIENIA SYSTEMOWE (SYSTEM SETUP) USTAWIENIE CZASU SYSTEMOWEGO (TIME SET) PROGRAMOWANIE HASŁA DOSTĘPU (PASSWORD SET) ZMIANA HASŁA (PASSWORD CHANGE) PROGRAMOWANIE KAMER (CAMERA SETUP) USTAWIENIA KAMER (CAMERA SETTING) USTAWIENIA ZAPISU (RECORD SETUP) TRYB REJESTRACJI (RECORD MODE) PROGRAMOWANIE BRZĘCZYKA (BUZZER SETUP)

3 8.5.1 TYP WEJŚCIA ALARMOWEGO (SENSOR TYPE) ZDARZENIA (EVENT LIST) WYSZUKIWANIE WG CZASU (TIME SEARCH) WYSZUKIWANIE ZDARZEŃ (EVENT SEARCH) USTAWIENIA DOTYCZĄCE KARTY CF (CF CARD SETUP) WYBÓR CZASU (SELECT TIME) KOPIOWANIE (COPY) FORMATOWANIE/KASOWANIE (FORMAT/ ERASE) USTAWIENIA DOTYCZĄCE TWARDEGO DYSKU (HARD DRIVE SETUP) FORMATOWANIE DYSKU (HDD FORMAT) Opis oprogramowania do dotwarzania kart CF / i dysków HDD Pytania i odpowiedzi Specyfikacja /05/18, Ver.: 0.1, P/N:

4 1. Ostrzeżenia CAUTION RISK OF ELECTRIC SHOCK. DO NOT OPEN! CAUTION : TO REDUCE THE RISK OF ELECTRICAL SHOCK, DO NOT OPEN COVERS (OR BACK). NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. Prosimy o przeczytanie niniejszych ostrzeżeń przed włączeniem urządzenia UWAGA: Ostrzeżenie dla użytkownika o występowaniu napięć niebezpiecznych dla życia. OSTRZEŻENIE: Proszę przeczytać instrukcję obsługi przed rozpoczęciem użytkowania urządzenia. Kabel zasilający jest podłączony do sieci energetycznej. Zatem ciągłe wyjmowanie i wkładanie wtyku zasilającego może spowodować niesprawność urządzenia. Nie używaj urządzenia w miejscu gdzie występuje wysoka wilgotność, przekraczająca wilgotność określoną w specyfikacji. Nie narażaj urządzenie na wstrząsy i wibracje. Nie trzymaj urządzenia w miejscu narażonym na działanie ostrego światła. Nie rozlewaj żadnej cieczy w okolicy urządzenia. Jeżeli jest mokre, natychmiast je wysusz. Nie narażaj urządzenia na działanie wysokich temperatur 3

5 2. WSTĘP 2.1 Informacje o produkcie Multiplekser z cyfrową rejestracją obrazów z 4 kamer (kompresja MJPEG), został wyposażony w zaawansowany technicznie CPU z systemem operacyjnym. Obsługa urządzenia jest przyjazna dla użytkownika, poprzez klawiaturę na płycie czołowej. 2.2 Zastosowanie Ochrona: Automaty płatnicze, banki, stację benzynowe, sklepy, parkingi i inne Dom: Dźwigi, korytarze, hotele. Szpitale/szkoły/przedszkola: Szpitale i oddziały izolowane, domy opieki, szkoły, przedszkola i nadzór nad dziećmi. 4

6 3. WŁAŚCIWOŚCI Automatyczna detekcja systemu Urządzenie automatycznie wykrywa, w jakim systemie pracują podłączone kamery (NTSC/ PAL) i pozwala na jednoczesną pracę z kamerami kolorowymi I czarno-białymi Wysokiej jakości rejestracja obrazu Wykorzystywanie kompresji M-JPEG (NTSC: 30fps/ PAL: 25fps). Rozmiar obrazu i rozdzielczość Zapis NTSC: 640x 224 PAL: 640x 272 Obserwacja NTSC: 720x 480 PAL: 720x 576 Zastępowanie konwencjonalnego VCR. Magazynuje zapisany obraz na twardym dysku, zamiast na taśmie magnetowidowej. Znacznie większa pojemność zapisu, nie ma potrzeby wymiany nośnika. Wbudowana detekcja ruchu w obrazie. Czułość detekcji ruchu w obrazie jest regulowana. Wysoka efektywność rejestracji przy używaniu detekcji ruchu lub wejść alarmowych. Rejestracja z detekcją ruchu lub rejestracja zdarzeń alarmowych znacznie wydłuża czas rejestracji. Łatwy dostęp do zapisanych zdarzeń. Wyszukiwanie nagrań według zadanego czasu lub według zdarzeń alarmowych pozwala na szybki i łatwy dostęp do nagranych zdarzeń. Możliwość zapisu na karcie CF. Możliwość zapisu wybranych nagrań na karcie CF pozwala na ich łatwe przeniesienie na PC. Wyjmowalny twardy dysk. Zastosowanie kieszeni na twardy dysk pozwala na łatwe archiwizowanie nagrań i łatwą wymianę dysku. 5

7 4. LISTA WYPOSAŻENIA Sprawdź czy wszystkie pozycje z zamieszczonego niżej spisu znajdują się w opakowaniu twojego urządzenia. Jeżeli czegokolwiek brakuje, skontaktuj się ze sprzedawcą. (1) Multiplekser z cyfrową rejestracją (2) Zasilacz (3) Przewód do podłączenia do sieci zasilającej. 6

8 5. INSTALACJA 5.1 Podłączenia urządzeń do złącz na płycie tylnej Dokonaj podłączeń zgodnie z rysunkiem (podłączenie do sieci komputerowej jest opcją): 7

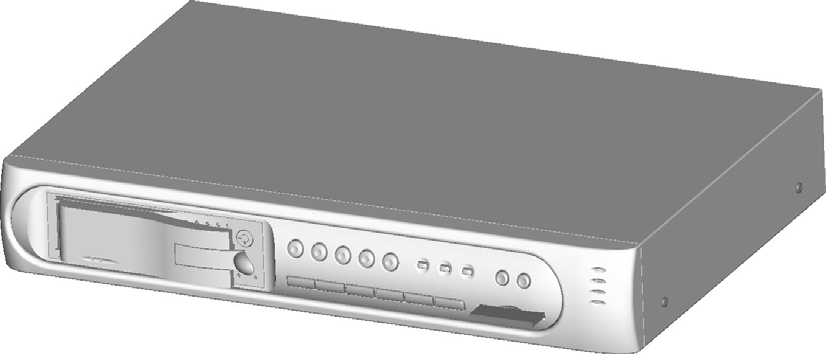

9 6. NAZWY I FUNKCJE POSZCZEGÓLNYCH PODZESPOŁÓW 6.1 Panel czołowy i przyciski 1. Wyjmowalna kieszeń z twardym dyskiem. 2. Opis przycisków na płycie czołowej (2) QUAD : Przełącza obraz w tryb dzielnika (3) CH 1 : Wyświetla obraz z kamery 1 w trybie pełnoekranowym (4) CH 2 : Wyświetla obraz z kamery 2 w trybie pełnoekranowym (5) CH 3 : Wyświetla obraz z kamery 3 w trybie pełnoekranowym (6) CH 4 : Wyświetla obraz z kamery 4 w trybie pełnoekranowym (7) SEQ : Wyświetla sekwencyjnie obrazy z kolejnych kamer w trybie pełnoekranowym oraz obraz podzielonego ekranu (8) MENU : Naciśnięcie klawisza powoduje wejście w menu główne lub powrót do poprzedniej strony w menu.. (9) ENTER : Zatwierdza dokonany wybór w menu. (10) UP/ LEFT : Przesuwa kursor do góry/w lewo (11) DOWN/ RIGHT : Przesuwa kursor do dołu/w prawo (12) REC LED : LED sygnalizuje rejestrację 8

10 (13) PLAY LED : LED sygnalizuje odtwarzanie (14) MENU LED : LED sygnalizuje wejście w menu (15) STOP LED : LED sygnalizuje stan stop (16) REC : Załącza rejestrację (17) STOP : Zatrzymuje odtwarzanie lub zapis (18) PAUSE : Załącza pauzę podczas odtwarzania (19) REW : Przełącza w tryb odtwarzania do tyłu, w trakcie uruchomionego odtwarzania (20) PLAY : Załącza odtwarzanie (21) F.F. : Przyspiesza odtwarzanie (22) CF-CARD SLOT Kieszeń na kartę CF 9

11 6.2 Panel tylny (1) RJ45: Gniazdo LAN (opcja). (2) Wejścia sygnałów z kamer [VIDEO IN]. (3) Gniazdo zasilające: DC 12V (4A). (4) Gniazdo S-Video do podłączenia monitora [S-VIDEO OUT]. (5) Gniazdo C-Video do podłączenia monitora [VIDEO OUT]. (6) Wyjścia sygnałów z kamer (w pętli) [VIDEO LOOP]. (7) Wielozłącze opisane w tabelce niżej [I/O BLOCK] (8) No. Name Function 1 GND Masa (sygnał) 2 ALARM 1 Wejście alarmowe 1 3 GND Masa (sygnał) 4 ALARM 2 Wejście alarmowe 2 5 GND Masa (sygnał) 6 ALARM 3 Wejście alarmowe 3 7 GND Masa (sygnał) 8 ALARM 4 Wejście alarmowe 4 9 N.O. Wyjście alarmowe NO (Normalnie Otwarte) 10 COM Wyjście alarmowe (styk wspólny) 11 N.C. Wyjście alarmowe (Normalnie Zamknięte) (9) Wentylator. 10

12 7. OBSŁUGA 7.1 Załączenie zasilania Każdorazowo po załączeniu zasilania, multiplekser wykrywa urządzenia zewnętrzne podłączone go niego (auto-test, twardy dysk, karta CF i t.d.). Urządzenie wykrywa, w jakim systemie pracują podłączone do niego kamery (PAL/NTSC). Dlatego niezbędne jest podłączenie kamer do urządzenia przed włączeniem zasilania. Jeżeli w systemie znajdują się kamery kolorowe i czarno-białe, to należy podłączyć jedną z kamer kolorowych do wejścia nr Tryb obserwacji Po załączeniu zasilania multiplekser rozpoczyna pracę w tym trybie. Na ekranie monitora pojawią się obrazy z podłączonych kamer na żywo. Naciśnięcie klawisza REC rozpocznie rejestrację. Naciśnięcie klawisza PLAY rozpocznie odtwarzanie, a naciśnięcie klawisza MENU wyświetli menu na ekranie monitora. Naciśnięcie klawisza STOP podczas rejestracji lub odtwarzania spowoduje zatrzymanie pracy i przejście w tryb obserwacji. Jeżeli jest wyświetlane menu urządzenia, to powtórne naciśnięcie klawisza MENU spowoduje wyjście z tego trybu i powrót do trybu obserwacji. Podczas odtwarzania możesz nacisnąć klawisz FF, aby przyspieszyć odtwarzanie do przodu albo nacisnąć klawisz REW, aby rozpocząć odtwarzanie do tyłu. Kolejne naciskanie obu klawiszy spowoduje kolejną zmianę prędkości (przyspieszanie przy odtwarzaniu do przodu lub do tyłu). Aby zresetować urządzenie naciśnij klawisz PAUSE 5 razy, na ekranie pojawi się komunikat ALL SETTING DATA IS INITIALIZED i będzie wyświetlany trzykrotnie. Po resecie hasło dostępu będzie przywrócone do ustawień fabrycznych 11

13 (111111). Po zakończeniu procedury resetu pojawi się komunikat DVR RESET COMPLETED. TURN OFF AND ON THE DVR. Wówczas należy wyłączyć zasilanie urządzenia i włączyć ponownie. 12

14 7.3 Rejestracja informacje na ekranie monitora Opis rysunku: CH1: Kamera 1 nie jest rejestrowana EACH: Rejestracja w trybie multipleksera QUAD: Rejestracja w trybie dzielnika (T): rejestracja uruchomiona przez timer (A): rejestracja uruchomiona przez wejście alarmowe (M): rejestracja mieszana (mix) ( ): Kamera w trakcie rejestracji. VIDEO LOSS: Brak sygnału z kamery. CAMERA1: Nazwa kamery. OFF: Kamera wyłączona z rejestracji 13

15 7.4 Odtwarzanie informacje na ekranie monitora TIME SEARCH HARD DRIVE: LAST 03/11/27 18:20:42-03/11/27 19:32:32 >01 TIME 2003/11/27 18:20:42 02 TIME 2003/11/27 16:43:56 03 TIME 2003/11/27 15:07:11 (<,>) MOVE (ENTER)CHANGE (PLAY)PLAY (MENU) EXIT (FF)SELECT EVENT OR TIME >01 TIME >07 Total 7 1. Naciśnij klawisz STOP, aby zatrzymać rejestrację, następnie naciśnij klawisz PLAY. 2. Naciśnij klawisz FF, następnie naciśnij PLAY aby rozpocząć odtwarzanie od najstarszych zdarzeń. Używając klawiszy i możesz wybrać żądany czas startu odtwarzania. Następnie naciśnij klawisz PLAY. 14

16 3. Jeżeli życzysz sobie odtwarzać nagranie wykonane w konkretnym terminie, użyj klawiszy FF, lub do ustawienia czasu startu odtwarzania. Następnie naciśnij klawisz ENTER. 4. Podczas odtwarzania naciśnij klawisz PAUSE, aby chwilowo zatrzymać odtwarzanie, następnie naciśnij PLAY aby ponownie odtwarzać wybrane nagranie. 5. Naciśnij klawisz FF aby przyspieszyć odtwarzanie. 6. Naciśnij klawisz REW aby odtwarzać do tyłu. 7. Naciśnij klawisz STOP aby zakończyć odtwarzanie. 7.5 Uwaga! 1. Funkcja Auto Sequence działa tylko podczas pracy w trybie obserwacji lub trybie rejestracji (czas przełączania 5 s). W sekwencji będzie pomijany kanał do którego nie została podłączona kamera, jeżeli tak zostało to zaprogramowane. (przykład: nie podłączono kamery CH3, przełączanie będzie w sekwencji: CH1 CH2 CH4 QUAD). 2. Aby wyłączyć Auto Sequence naciśnij 1, 2, 3, 4, lub QUAD. 3. Wyjmowalna karta CF, każdorazowo przed wejściem urządzenia w tryb rejestracji albo odtwarzania, sprawdzany jest status twardego dysku i karty CF. (detekcja twardego dysku może zając 5 s, detekcja karty CF może zająć 30 s). 4. Jeżeli kopiujesz dane z dysku na kartę CF, przed wyjęciem karty upewnij się, że dane zostały całkowicie skopiowane. W przeciwnym razie, pojawi się błąd, a na ekranie zostanie wyświetlony napis CF CARD REMOVED. Urządzenie samoczynnie przejdzie w tryb obserwacji. 5. Nazwa kamery może być wyświetlana tylko podczas trybu rejestracji albo trybu obserwacji. 15

17 8. PROGRAMOWANIE 8.1 Menu (1) (3) > SYSTEM SETUP CAMERA SETUP RECORD SETUP BUZZER SETUP EVENT LIST CF CARD SETTING HARD DRIVE SETUP (4) PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT (2) (1) Menu główne: nazwa strony menu (w menu głównym nazwa nie jest wyświetlana) (2) Wskaźnik poziomu Menu: występują cztery poziomy :Pierwszy poziom (menu główne) :Drugi poziom :Trzeci poziom :Czwarty poziom (3) Poruszanie się w Menu i zmiana ustawień Naciskaj klawisz lub aby przesuwać kursor ( > ) pomiędzy punktami menu. Naciśnij ENTER aby wejść w wybrane submenu. Naciśnięcie klawisza MENU spowoduje: Przejście do poprzedniej warstwy menu, jeżeli znajdowałeś się w drugiej lub trzeciej warstwie, wraz z automatycznym zapisem dokonanych modyfikacji. Przełączenie w tryb obserwacji, jeżeli znajdowałeś się w pierwszej warstwie (menu główne). Naciśnij klawisz ENTER aby zwiększyć lub zmniejszyć wartość danej która jest podświetlona. (4) Wiersze informacyjne 16

18 8.2 Ustawienia systemowe (System Setup) SYSTEM SETUP > TIME SET PASSWORD SET LOAD DEFAULT VERSION V1.0 PRESS(< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. Oznacz kursorem pozycję System Setup (>). 2. Naciśnij ENTER aby wejść w submenu. 3. Wyjście z System Setup nastąpi po naciśnięciu klawisza MENU. 4. Wchodząc w System Setup przechodzisz na drugi poziom menu. W tym submenu możesz ustawić czas systemowy, hasło dostępu, przywrócić ustawienia fabryczne oraz zobaczyć wersję oprogramowania. 17

19 8.2.1 Ustawienie czasu systemowego (TIME SET) TIME 2005/01/11 17:23:06 ^ PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. Oznacz kursorem pozycję Time Set. 2. Naciśnij ENTER aby wejść w funkcję programowania czasu. 3. Po zakończeniu programowania naciśnij MENU aby wyjść z Time Setup. 18

20 8.2.2 Programowanie hasła dostępu (PASSWORD SET) PASSWORD SETUP > PASSWORD CHANGE MENU PASSWORD STOP REC PASSWORD OFF OFF PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. Oznacz kursorem pozycję Password set. 2. Naciśnij ENTER aby wejść w funkcję programowania. 4. Po zakończeniu naciśnij MENU aby opuścić Password Setup. 5. Kiedy hasło Menu Password jest włączone ON, użytkownik będzie musiał wprowadzić hasło, aby wejść z trybu obserwacji do menu. Fabryczne hasło to Kiedy hasło Stop Rec Password jest włączone ON, użytkownik będzie musiał wprowadzić hasło, aby wyłączyć zapis. Fabryczne hasło:

21 Zmiana hasła (PASSWORD CHANGE) CURRENT PASSWORD : NEW PASSWORD : CONFIRM PASSWORD : PRESS (MENU) TO EXIT 1. Po wyborze Password Change naciśnij ENTER. 2. Wprowadź bieżące hasło (CURRENT PASSWORD). 3. Wprowadź nowe hasło (NEW PASSWORD). 4. Potwierdź nowe hasło (CONFIRM PASSWORD). 5. Jeżeli hasło zostało zmienione pomyślnie, to zostanie wyświetlony komunikat PASSWORD CHANGED. Fabryczne hasło: Jeżeli wprowadzone hasło jest nieprawidłowe, zostanie wyświetlony trzykrotnie komunikat NO PASSWORD CHANGED i system powróci Password setup. 20

22 8.2.3 Powrót do ustawień fabrycznych (LOAD DEFAULT ) PRESS (ENTER) TO RESET PRESS (MENU) TO EXIT 1. Po wyborze Load default naciśnij ENTER, zostaną wyświetlone komunikaty jak na rysunku. 2. Kolejne naciśnięcie ENTER spowoduje trzykrotne wyświetlenie komunikatu ALL SETTING DATA IS INITIALIZED i zostaną przywrócone wszystkie ustawienia fabryczne. Po zakończeniu operacji pojawi się komunikat DVR RESET COMPLETED TURN OFF AND ON THE DVR. Wówczas należy wyłączyć i ponownie załączyć urządzenie. 3. Naciskając MENU opuścisz Load Default Setup. 21

23 8.3 Programowanie kamer (Camera Setup) CAMERA SETUP > CAMERA ENABLE 1234 CAMERA TITLE ---- CAMERA SETTING CH1 TITLE CAMERA1 CH2 TITLE CAMERA2 CH3 TITLE CAMERA3 CH4 TITLE CAMERA4 PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. Oznacz kursorem pozycję Camera Setup (>). 2. Naciśnij ENTER aby wejść w submenu. 3. Wyjście z Camera Setup nastąpi po naciśnięciu klawisza MENU. 4. Wchodząc w Camera Setup przechodzisz na drugi poziom menu. Z tego poziomu możesz zaprogramować nazwy kamer (CH1, CH2, CH3, CH4), możesz wyłączyć kamerę z obserwacji i z rejestracji oraz pozostałe parametry przypisane indywidualnie do danej kamery. 5. Jeżeli wybierzesz Camera enable to naciskając ENTER możesz zmieniać kombinację kamer, których obrazy będą wyświetlane (łącznie 16 kombinacji). Przykład: 1) Wybór ( ) oznacza, że wszystkie kamery będą wyłączone. 2) Wybór ( ) oznacza, że wszystkie kamery będą załączone. 22

24 3) Wybór ( ) oznacza, że kamera nr 4 będzie załączona. 6. Jeżeli wybierzesz CH1 TITLE i naciśniesz ENTER, zostanie wyświetlona informacja: CH1 TITLE V CAMERA V oznacza pozycję kursora. Naciskając i możesz przesuwać kursor, a klawiszem ENTER możesz zmieniać znaki opisu kamery (maks. 8 znaków). Opisy pozostałych kamer możesz zmieniać w ten sam sposób. Jeżeli użytkownik sformatuje twardy dysk, wówczas opisy kamer wrócą do ustawień fabrycznych, ponieważ naniesione zmiany są przechowywane na twardym dysku. 23

25 8.3.1 Ustawienia kamer (CAMERA SETTING) CAMERA SETTING > CAMERA SELECT CH1 RECORD ENABLE ON MOTION DETECTION ON MOTION SENSITIVITY 03 HUE 08 CONTRAST 08 BRIGHTNESS 08 PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. Oznacz kursorem pozycję Camera Setting (>). 2. Naciśnij ENTER aby wejść w submenu. 3. Wyjście z Camera Setting nastąpi po naciśnięciu klawisza MENU. 4. CAMERA SELECT: Naciśnij ENTER,aby wybrać żądany kanał. 6. RECORD ENABLE: Naciśnij ENTER, aby włączyć bądź wyłączyć rejestrację danego kanału. ON/ OFF. 7. MOTION DETECTION: Naciśnij ENTER, aby włączyć lub wyłączyć detekcję ruchuw obrazie dla danego kanału ON/ OFF. 8. MOTION SENSITIVITY: Naciśnij ENTER aby ustawić właściwą czułość 24

26 detekcji (5 poziomów, 01 największa czułość). 9. HUE: Naciśnij ENTER aby dokonać regulacji barwy obrazu z kamery (15 poziomów, fabrycznie ustawiono 08). 10. CONTRAST: Naciśnij ENTER aby dokonać regulacji kontrastu obrazu z kamery (15 poziomów, fabrycznie ustawiono 08). 11. BRIGHTNESS: Naciśnij ENTER aby dokonać regulacji jaskrawości obrazu z kamery (15 poziomów, fabrycznie ustawiono 08). 8.4 Ustawienia zapisu (Record Setup) RECORD SETUP > RECORD TYPE EACH VIDEO QUALITY NORMAL TIME RECORD FRAMERATE 04 MOTION RECORD FRAMERATE 15 SENSOR RECORD FRAMERATE 15 ALARM REC TIME 10 RECORD MODE PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. W menu głównym wybierz Record Setup 2. Naciśnij ENTER aby wejść w submenu. 3. Naciskając MENU możesz opuścić RECORD SETUP. 25

27 4. Wchodząc w Record Setup przechodzisz na drugi poziom menu. Z tego poziomu możesz zaprogramować: typ rejestracji (Record Type), jakość obrazu (Video Quality), częstotliwość zapisu (Time Record Framerate), częstotliwość zapisu przy detekcji ruchu (Motion Record Framerate), częstotliwość zapisu alarmowego (Sensor Record Framerate), czas rejestracji alarmowej (Alarm Record Time) i tryb zapisu (Record Mode). 5. RECORD TYPE: Naciskając ENTER możesz wybrać typ rejestracji QUAD albo EACH. 6. VIDEO QUALITY: Naciskając ENTER możesz wybrać jakość rejestrowanego obrazu (HIGH, NORMAL albo LOW). 7. TIME RECORD FRAMERATE: Naciskając ENTER, możesz wybrać normalną częstotliwość rejestracji (kl/s), - znak T w harmonogramie rejestracji. 8. MOTION RECORD FRAMERATE: Naciskając ENTER możesz ustawić prędkość rejestracji przy działającej detekcji ruchu, oddzielnie dla każdej z kamer znak M (mix) albo A (alarm) w harmonogramie rejestracji. 9. SENSOR RECORD FRAMERATE: Naciskając ENTER możesz ustawić prędkość rejestracji przy pobudzonym wejściu alarmowym znak M (mix) albo A (alarm) w harmonogramie rejestracji. NTSC:30,15,10,7,5,4,3,2,1fps. PAL :25,12,8,6,4,3,2,1fps. 10. ALARM REC TIME: Naciskając ENTER możesz ustawić czas rejestracji po pobudzeniu wejścia alarmowego - znak A (alarm) w harmonogramie rejestracji. 26

28 8.4.1 Tryb rejestracji (RECORD MODE) RECORD MODE T: TIME A: MOTION+SENSOR M: TIME+MOTION+SENSOR V < M A T T T T T T T T T T T T T T T T T T T T-T > PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT W tym submenu możesz zaprogramować harmonogram rejestracji. 1. Ustaw kursor (V) w pozycji wskazującej żądaną godzinę posługując się klawiszami i. 2. Klawiszem ENTER dokonujesz zmian. 4. Klawiszem MENU możesz opuścić RECORD MODE. 5. T: Time, rejestracja ciągła zależna od klawisza REC. 6. M: TIME+MOTION+SENSOR. (1) Jeżeli zostanie wykryty ruch w obrazie, to obrazy będą rejestrowane z prędkością określoną w Motion Record Speed. (2) Jeżeli będzie pobudzone wejście alarmowe, to obrazy będą rejestrowane z prędkością określoną w Sensor Record Speed. (3) Jeżeli nie wystąpią żadne z tych zdarzeń, obrazy będą rejestrowane z 27

29 prędkością określoną w Time Record Speed. 7. A: MOTION+SENSOR (1) Jeżeli zostanie wykryty ruch w obrazie, to obrazy będą rejestrowane z prędkością określoną w Motion Record Speed. (2) Jeżeli będzie pobudzone wejście alarmowe, to obrazy będą rejestrowane z prędkością określoną w Sensor Record Speed. Jeżeli jednocześnie będzie pobudzone wejście alarmowe I nastąpi detekcja ruchu w obrazie, to obrazy będą rejestrowane z prędkością określoną w Motion Record Speed. 8.5 Programowanie brzęczyka (Buzzer Setup) BUZZER SETUP > ALARM ALERT ON VIDEO LOSS ALERT ON HDD FULL ALERT ON BUZZER TIME 05 RELAY OUT TIME 05 SENSOR TYPE PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. W menu głównym wybierz Buzzer Setup 2. Naciśnij ENTER aby wejść w submenu. 3. Naciskając MENU możesz opuścić Buzzer Setup. 4. Wchodząc w Buzzer Setup przechodzisz na drugi poziom menu. Z tego poziomu możesz zaprogramować : sygnalizację alarmu (ALARM ALERT), sygnalizację 28

30 zaniku sygnału z kamery (VIDEO LOSS ALERT), sygnalizację zapełnienia twardego dysku (HDD FULL ALERT), czas sygnalizacji (BUZZER TIME), czas pobudzenia wyjścia alarmowego (RELAY OUT TIME) i typ wejścia alarmowego (SENSOR TYPE). 6. ALARM ALERT: Naciskając ENTER, możesz włączyć albo wyłączyć sygnalizację akustyczną detekcji ruchu w obrazie ON albo OFF. Sygnalizacja jest aktywna tylko wówczas gdy w harmonogramie rejestracji wybrano M (Mix) lub A (Alarm). 7. VIDEO LOSS ALERT: Naciskając ENTER możesz włączyć albo wyłączyć sygnalizację akustyczną zaniku sygnału z kamery ON albo OFF. Sygnalizacja jest aktywna tylko w trybie obserwacji albo w trybie rejestracji. 8. HDD FULL ALERT: Naciskając ENTER możesz włączyć albo wyłączyć akustyczną sygnalizację zapełnienia twardego dysku. Sygnalizacja jest aktywna tylko w trybie rejestracji. 9. BUZZER TIME: Naciskając ENTER możesz ustawić czas sygnalizacji akustycznej. Przy wyborze (CONT) sygnalizacja akustyczna będzie do momentu skasowania jej dowolnym klawiszem. 10. RELAY OUT TIME: Naciskając ENTER możesz ustawić czas pobudzenia wyjścia alarmowego. Przy wyborze (CONT) wyjście alarmowe będzie aktywne do momentu skasowania alarmu dowolnym klawiszem. 29

31 8.5.1 Typ wejścia alarmowego (SENSOR TYPE) SENSOR TYPE > CHANNEL-1 NOT INSTALLED CHANNEL-2 NOT INSTALLED CHANNEL-3 NOT INSTALLED CHANNEL-4 NOT INSTALLED PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT Programowanie wejść alarmowych. 1. Po wejściu w Sensor type wybierz kursorem żądany kanał (od CH1 do CH4). 2. Naciskając ENTER możesz zmieniać ustawienia dla wybranego kanału. 3. Naciskając MENU możesz opuścić Sensor type. 4. CHANNEL-1: Naciskając ENTER możesz wybrać NOT INSTALLED (nie aktywne), NO (normalnie otwarte) albo NC (normalnie zamknięte). 5. CHANNEL-2 ~ CHANNEL-4: Postępuj tak jak przy programowaniu CHANNEL-1. 30

32 8.6 Zdarzenia (Event List) EVENT LIST > TIME SEARCH EVENT SEARCH PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. W menu głównym wybierz Event List 2. Naciśnij ENTER aby wejść w submenu. 3. Naciskając MENU możesz opuścić Event List. 4. Wchodząc w Event List przechodzisz na drugi poziom menu. Z tego poziomu możesz zaprogramować TIME SEARCH (wyszukiwanie wg czasu) i EVENT SEARCH (wyszukiwanie wg zdarzeń). 31

33 8.6.1 Wyszukiwanie wg czasu (TIME SEARCH) TIME SEARCH 05/01/13 19:27:16 BEGIN TIME: 05/01/13 19:27:16 END TIME: 05/01/15 15:00:06 PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. TIME SEARCH: Wyświetla start (BEGIN TIME) i koniec zapisu (END TIME). 2. Klawiszami i wybierz datę i godzinę która ma być ustawiona. 3. Naciskając ENTER ustaw żądaną datę i godzinę początku odtwarzania. 4. Naciskając MENU możesz opuścić TIME SEARCH. 5. Naciskając PLAY rozpoczniesz odtwarzanie od wybranej godziny. 32

34 8.6.2 Wyszukiwanie zdarzeń (EVENT SEARCH) EVENT SEARCH BEGIN: END: 05/01/15 15:00:01 05/01/15 15:00:06 > 01 ALARM 2005/01/15 15:00:01 02 MIX 2005/01/15 14:00:01 03 TIME 2005/01/15 13:00:01 04 ALARM 2005/01/15 12:00:01 PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. EVENT SEARCH: Wyświetla wszystkie zarejestrowane zdarzenia, po 7 na każdej stronie (maksimum 63 zdarzenia). 2. Klawiszami i wybierz żądane zdarzenie, które chcesz odtworzyć. 3. Naciskając MENU możesz wyjść elit EVENT SEARCH. 4. Naciskając PLAY rozpoczniesz odtwarzanie wybranego zdarzenia. BEGIN (początek): END (koniec): 05/01/15 15:00:01 05/01/15 15:00:06 Wyświetla początek i koniec nagranego zdarzenia 33

35 8.7 Ustawienia dotyczące karty CF (CF Card Setup) CF CARD SETUP > COPY FORMAT/ERASE TOTAL CAPACITY REMAINING CAPACITY 512MB 100MB PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. Za pomocą klawiszy i oznacz kursorem (>) funkcję którą chcesz wybrać. 2. Naciśnij klawisz ENTER aby zatwierdzić wybór. 3. Naciskając MENU możesz opuścić CF CARD SETUP. 4. TOTAL CAPACITY: Wyświetlana jest całkowita pojemność użytej karty CF (MB). 5. REMAINING CAPACITY: Wyświetlana jest dostępna pojemność karty CF (MB). 6. Jeżeli dostępna pojemność kart CF jest równa zero, oznacza to, że nie można 34

36 dokonać żadnego nagrania na karcie. Należy sformatować kartę (FORMAT/ ERASE). Uwaga! Jeżeli na ekranie pojawi się komunikat NO CF CARD EXIST, oznacza to, że system nie wykrył karty CF. Uwaga! Należy sformatować kartę CF przed jej pierwszym użyciem (FORMAT/ ERASE). Nie należy używać funkcji FORMAT dostępnej w PC Wybór czasu (SELECT TIME) SELECT TIME > DAY 05/01/15 BEGIN TIME 15:00:01 END TIME 15:00:06 COPY PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1. SELECT TIME: Wyświetla datę i czas (początek i koniec) najnowszego zdarzenia. 2. Klawiszami i wybierz żądany parametr. 3. Naciśnij ENTER aby ustawić żądany czas i rozpocząć kopiowanie. 4. Naciśnij MENU aby wyjść z SELECT TIME. 35

37 Jeżeli wyświetli się komunikat CF CARD FULL oznacza to, że nie ma wolnego miejsca na nagranie na karcie CF. Należy sformatować kartę (FORMAT/ ERASE). Jeżeli pojawi się komunikat Time Input Error, oznacza to, że nieprawidłowo wprowadzono czas lub nie ma nagrań do skopiowania Kopiowanie (COPY). (1) SELECT DATA:10MB (2) ESTIMATED TIME:2 Minute (3) START COPY (4) CAPACITY IS NOT ENOUGH (5) 10% COPID (6) PRESS (ENTER) TO COPY (7) PRESS (MENU) TO EXIT (1)Objętość wybranych danych. (2)Przybliżony czas kopiowania. (3)Wymaganie potwierdzenia kopiowania. (4) Jeżeli objętość danych do skopiowania jest większa niż dostępna pojemność karty, wówczas pojawi się komunikat CAPACITY IS NOT 36

38 ENOUGH. (5)Bieżący postęp kopiowania. (6)Naciśnij ENTER aby rozpocząć kopiowanie. (7)Naciśnij MENU aby opuścić Copy Display Formatowanie/kasowanie (FORMAT/ ERASE) PASSWORD INPUT (6) : Po wyborze funkcji FORMAT/ ERASE na ekranie zostanie wyświetlony powyższy komunikat (Wprowadź hasło). 2. Po wprowadzeniu hasła pojawi się komunikat PASSWORD CORRECT (hasło prawidłowe), a następnie trzykrotnie wyświetli się CF CARD FORMATED (karta CF sformatowana). 3. Jeżeli wprowadzone hasło jest nieprawidłowe, pojawi się trzykrotnie komunikat PASSWORD INCORRECT (hasło nieprawidłowe) i nastąpi powrót do CF CARD SETUP. 37

39 8.8 Ustawienia dotyczące twardego dysku (Hard Drive Setup) HARD DRIVE SETUP > DISK FULL OVERWRITE HDD SIZE MB HDD USED 13321MB 11% HDD FORMAT PRESS (< >), THEN (ENTER) PRESS (MENU) TO EXIT 1.Pozycja kursora (>) wskazuje funkcję która ma być wybrana. 2. Klawiszami i możesz przesuwać kursor do wybranej pozycji 3. Naciskając ENTER dokonujesz zmian lub uruchamiasz daną funkcję. 4. Naciskając klawisz MENU możesz opuścić HARD DRIVE SETUP. 5. DISK FULL: Naciskając ENTER możesz włączyć lub wyłączyć ON albo OFF, funkcję nadpisywania nowych nagrań na nagraniach najstarszych po zapełnieniu dysku. 7. HDD SIZE: Wyświetla całkowitą pojemność twardego dysku. 8. HDD USED: Wyświetla użytą pojemność twardego dysku. 38

40 8.8.1 Formatowanie dysku (HDD FORMAT) PASSWORD INPUT (6) : Po wyborze funkcji HDD FORMAT na ekranie zostanie wyświetlony powyższy komunikat (Wprowadź hasło). 2. Po wprowadzeniu hasła pojawi się komunikat PASSWORD CORRECT (hasło prawidłowe), a następnie trzykrotnie wyświetli się HDD FORMATED (dysk sformatowany. 3. Jeżeli wprowadzone hasło jest nieprawidłowe, pojawi się trzykrotnie komunikat PASSWORD INCORRECT (hasło nieprawidłowe) i nastąpi powrót do HARD DRIVE SETUP. 39

41 9. Opis oprogramowania do dotwarzania kart CF / i dysków HDD PC Player Software Wymagania systemowe. OS (Operating System) Windows 2000/ XP lub późniejszy. Zainstalowany na PC DirectX (wersja DirectX 7.0 lub wyższa). Wymagania sprzętowe. CPU 1.0 GHz lub więcej. RAM 256 Mb lub więcej. 1. Instalacja A. Hardware Podłącz HDD lub kartę CF do komputera za pośrednictwem IDE lub USB. B. Software Skopiuj PC Player Software na dysk twojego PC (używając dowolnej procedury, n.p.: C:\ ). Po wystartowaniu PC Player Software, zostanie automatycznie utworzony folder _config, gdzie będą przechowywane ustawienia PC Player Software. 2. Obsługa Przesuń kursor na ikonę PC Player Software i kliknij dwukrotnie lewym klawiszem myszki. Po uruchomieniu programu, zostanie automatycznie wykryta karta CF lub HDD (po około 1 min. ) 3. Opis programu odtwarzającego kartę CF i HDD. A. Interface użytkownika 40

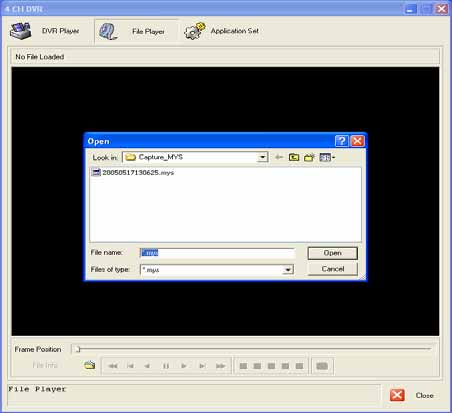

42 System TV Status Rys. 1 Kiedy system wykryje nagranie (HDD lub karta CF), pojawi się powyższy obraz na ekranie (rys. 1). Użytkownik może dokonać ustawień niezbędnych do odtwarzania lub skopiować nagranie na PC posługując się wyświetlonymi klawiszami. 41

43 : Nie dokonano żadnych nagrań Wykonano nagrania : Szybkie cofanie :Przeglądanie klatka po klatce w : tył : Cofanie : Pauza : Naprzód Przeglądanie klatka po klatce do : przodu : Szybko naprzód Wyświetlanie w trybie dzielnika : CH1 wyświetlanie : pełnoekranowe CH3 wyświetlanie : pełnoekranowe CH2 wyświetlanie pełnoekranowe : CH4 wyświetlanie pełnoekranowe : Naciśnij ten klawisz jeżeli chcesz zapisać obraz jako plik BMP. PC Player : Software utworzy folder Capture MYS. Jeżeli chcesz zapisać nagrany film na PC, najpierw naciśnij Pause, : następnie klawisz Now Recording (pokazany na rys. 3). Ponownie naciśnięcie klawisza zatrzyma zapisywanie. PC Player Software utworzy folder Capture MYS. Uwaga! Maksymalna pojemność zapisu to 700MB, PC Player Software może utworzyć kilka plików do zapisania nagrania (n.p. nagrano film 30 min. o pojemności 1000MB > 700MB. Zatem system zapisze nagranie w dwóch plikach 700MB i drugi plik 300MB. Naciśnij ten klawisz jeżeli chcesz odtworzyć zapisany materiał (zapisany : na PC). Wypierz plik do odtwarzania i naciśnij open. Funkcja tego klawisza jest podobna do funkcji File Player. Naciśnij ten klawisz, jeżeli chcesz wyjść z programu. : 42

44 Rys. 2 Rys. 3 43

45 Rys 4 Rys. 5 44

46 B. Zmiana parametrów Aby zmienić parametry kliknij klawisz Parameter Setup. Na ekranie wyświetli się obraz z rys. 6: Rys. 6 45

47 10. Pytania i odpowiedzi Pytanie Dlaczego urządzenie nie czyta twardego dysku? Dlaczego urządzenie nie czyta karty CF? Zalecani producenci HDD Odpowiedź Zainstaluj ponownie twardy dysk, upewnij się, że jest właściwie podłączony, uruchom ponownie urządzenie. Włóż ponownie kartę CF, upewnij się, że jest poprawnie podłączona, uruchom ponownie urządzenie. Maxtor, Seagate i Hitachi. Zalecani producenci kart CF Apacer, Sandisk, Transcend, Hagiware i Silicon. 46
