1 PORADNIK: NAGRYWANIE MATERIAŁU NA KARTĘ SD VCC-HD2500P VDC-HD3500P VCC-HD4600P VCC-HD5400P VCC-HD5600P Poradnik przedstawia proces konfiguracji kamery pod kątem rejestracji materiału na kartę SD

2 Rejestracja na kartę SD w kamerach SANYO. SPIS TREŚCI SPIS TREŚCI... 2 ZALECENIA PRZED ROZPOCZĘCIEM... 2 WSTĘP... 3 PRZYGOTOWANIE NOŚNIKA... 3 KONFIGURACJA STRUMIENI... 5 KONFIGURACJA TRYBU NAGRYWANIA... 6 SPRAWDZENIE POPRAWNOŚCI USTAWIEŃ... 9 ODCZYTYWANIE ZAPISANEGO MATERIAŁU...10 ODTWARZANIE ZGRANEGO MATERIAŁU...12 ZALECENIA PRZED ROZPOCZĘCIEM Przed rozpoczęciem konfiguracji zalecane jest przywrócenie ustawień fabrycznych w kamerze, gdyż wcześniej wybrane opcje mogą uniemożliwić załączenie pewnych funkcji związanych z rejestracją obrazu na kartę SD. Należy także sprawdzić czy kamera posiada najnowszą wersję firmwaru. Lista aktualnych wersji dla wszystkich kamer Sanyo HD znajduje się pod adresem: ftp://ftp.aper.com.pl/cctv/sanyo_ip/lista.xls 2

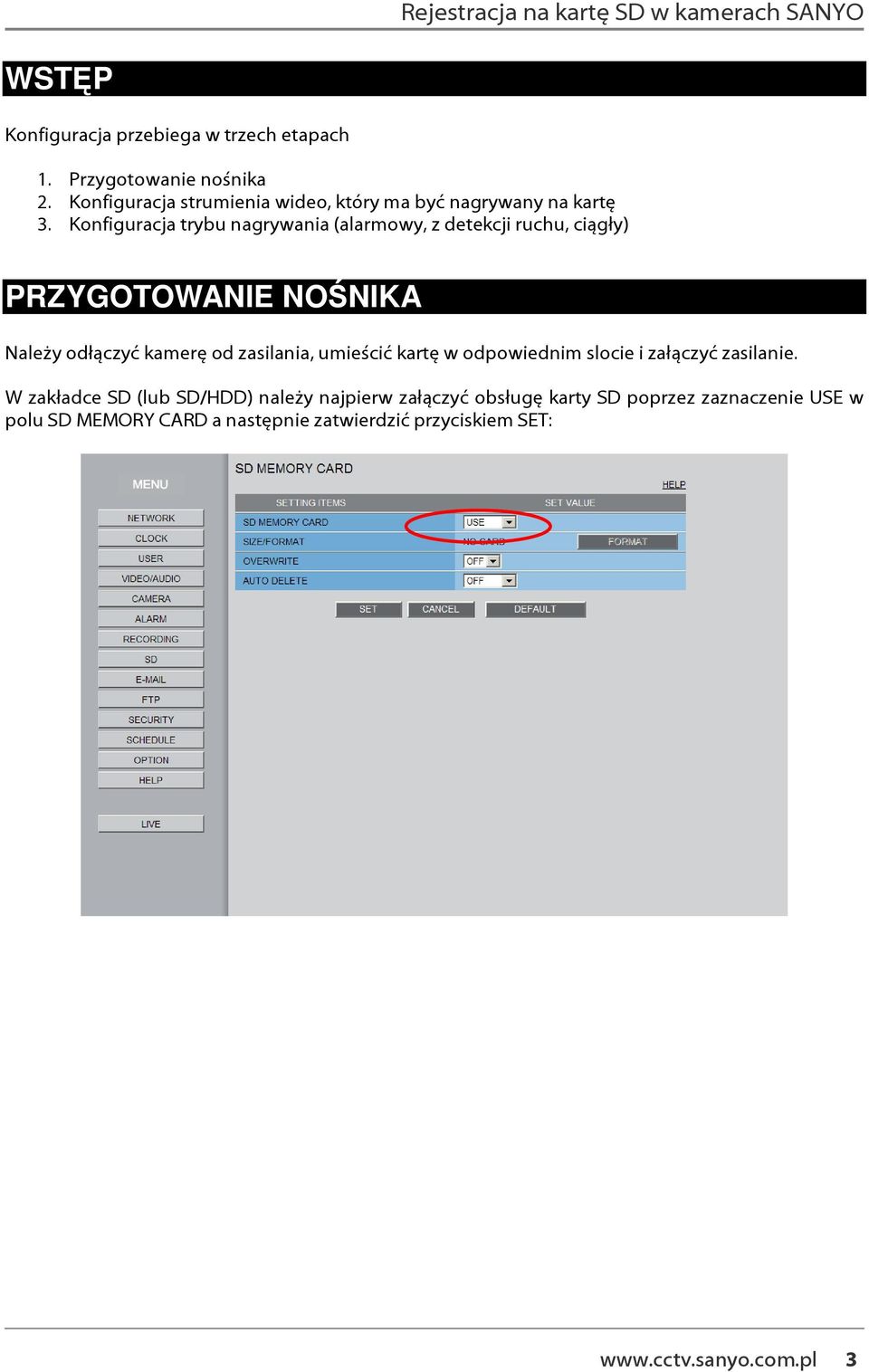

3 Rejestracja na kartę SD w kamerach SANYO WSTĘP Konfiguracja przebiega w trzech etapach 1. Przygotowanie nośnika 2. Konfiguracja strumienia wideo, który ma być nagrywany na kartę 3. Konfiguracja trybu nagrywania (alarmowy, z detekcji ruchu, ciągły) PRZYGOTOWANIE NOŚNIKA Należy odłączyć kamerę od zasilania, umieścić kartę w odpowiednim slocie i załączyć zasilanie. W zakładce SD (lub SD/HDD) należy najpierw załączyć obsługę karty SD poprzez zaznaczenie USE w polu SD MEMORY CARD a następnie zatwierdzić przyciskiem SET: 3

4 Rejestracja na kartę SD w kamerach SANYO. W polu SIZE/FORMAT pojawi się informacja NOW MOUNTING, po chwili zmieni się na UNFORMATTED (nowy nośnik niesformatowany). W celu sformatowania należy wcisnąć przycisk FORMAT: W polu SIZE/FORMAT pojawi się informacja FORMATTING. Po około minucie (w zależności od wielkości karty) pojawi się wielkość nośnika w MB / FORMATTED. Jeżeli w trakcie formatowania wystąpi błąd może to oznaczać, iż karta jest nieobsługiwana przez kamerę lub jej pojemność jest zbyt duża. Aktualna lista obsługiwanych nośników znajduje się na: ftp://ftp.aper.com.pl/cctv/sanyo_ip/lista.dyskow.i.kart.sd.do.kamer.sanyo.pdf Karta jest przygotowana do pracy 4

5 KONFIGURACJA STRUMIENI Rejestracja na kartę SD w kamerach SANYO Należy przejść do zakładki VIDEO/AUDIO, w której w pierwszej kolejności należy załączyć możliwość nagrywania materiału przez kamerę. Pole RECORDING przełączyć na ON i zatwierdzić przyciskiem SET. Następnie wybrać strumień 1 i wcisnąć CHANGE. W nowym oknie wybrać parametry obrazu takie jak kompresja, rozdzielczość, ilość klatek itp, oraz w polu RECORDING wybrać sposób wyzwalania zapisu. OFF nagrywanie wyłączone ALARM nagrywanie wyzwalane sygnałem na wejściu alarmowym lub detekcją ruchu NORMAL nagrywanie ciągłe non stop NETWORK FAILURE nagrywanie w momencie utraty połączenia z serwerem rejestrującym W powyższym przykładzie, w sytuacji wystąpienia alarmu, na kartę będzie zapisywany strumień H.264 w rozdzielczości FullHD i prędkości 25fps. 5

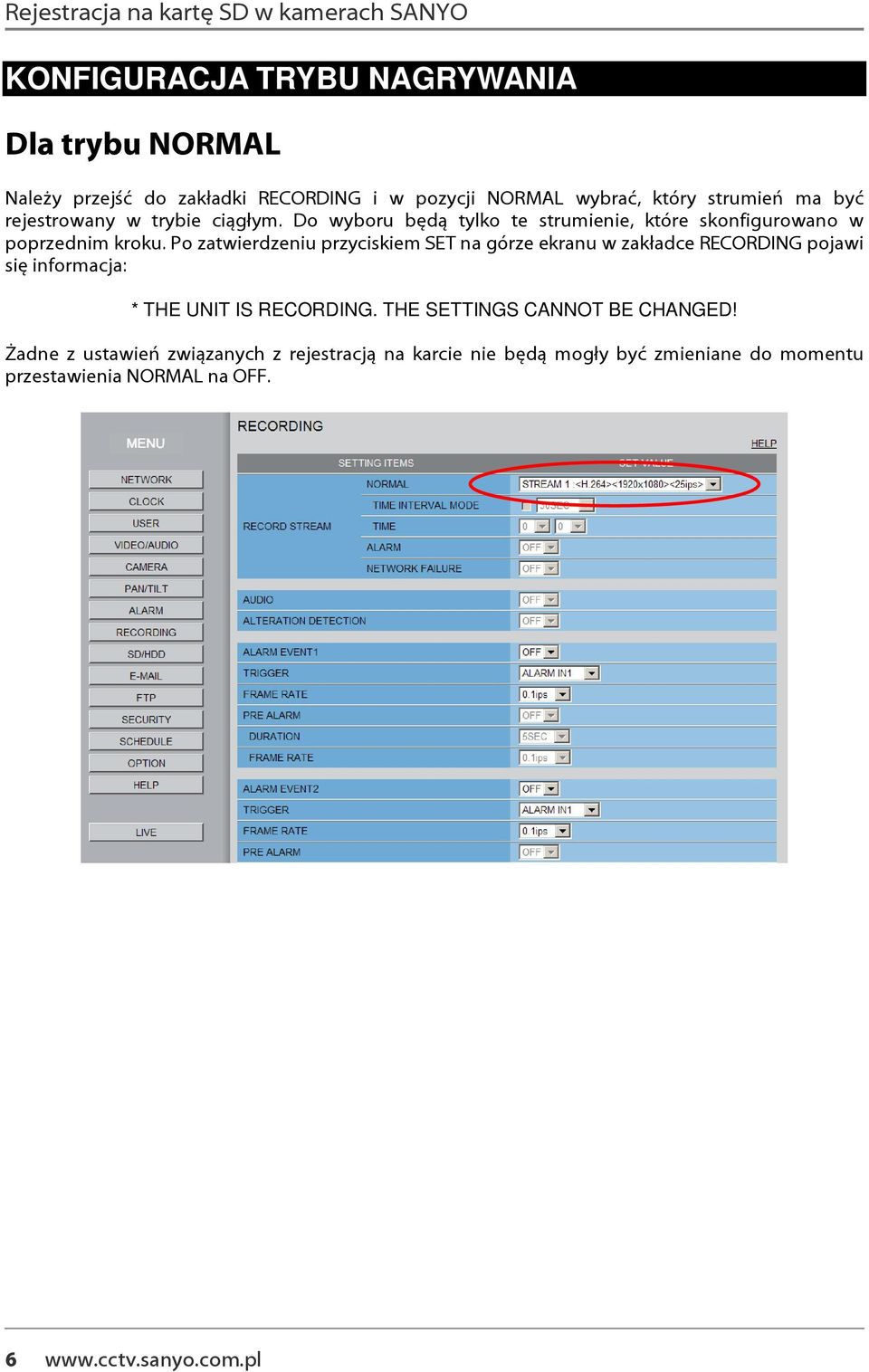

6 Rejestracja na kartę SD w kamerach SANYO. KONFIGURACJA TRYBU NAGRYWANIA Dla trybu NORMAL Należy przejść do zakładki RECORDING i w pozycji NORMAL wybrać, który strumień ma być rejestrowany w trybie ciągłym. Do wyboru będą tylko te strumienie, które skonfigurowano w poprzednim kroku. Po zatwierdzeniu przyciskiem SET na górze ekranu w zakładce RECORDING pojawi się informacja: * THE UNIT IS RECORDING. THE SETTINGS CANNOT BE CHANGED! Żadne z ustawień związanych z rejestracją na karcie nie będą mogły być zmieniane do momentu przestawienia NORMAL na OFF. 6

7 Rejestracja na kartę SD w kamerach SANYO Dla trybu ALARM Należy przejść do zakładki RECORDING i w pozycji ALARM (1) wybrać, który strumień ma być rejestrowany w przypadku pojawienia się zdarzenia alarmowego. Do wyboru będą tylko te strumienie, które skonfigurowano w poprzednim kroku. Następnie w krokach (2), (3) i (4) załączamy i konfigurujemy poszczególne zdarzenia alarmowe. Należy bezwzględnie pamiętać, aby po wprowadzonych zmianach zatwierdzić je przyciskiem SET W powyższym przykładzie nagranie będzie realizowane, gdy nastąpi detekcja ruchu (2), gdy pojawi się sygnał na pierwszym wejściu alarmowym (3) lub gdy pojawi się sygnał na drugim wejściu alarmowym (4). Po wykonaniu powyższych ustawień należy pamiętać, aby załączyć i skonfigurować same wejścia alarmowe i ustawić detekcję ruchu. Brak tych ustawień spowoduje, iż kamera nie rozpocznie rejestracji nawet w przypadku zwierania/rozwierania styków wejść alarmowych. 7

8 Rejestracja na kartę SD w kamerach SANYO. Należy przejść do zakładki ALARM. W powyższym przykładzie załączono jedynie pierwsze wejście alarmowe. Pomimo ustawienia w poprzednim kroku zdarzeń alarmowych na wejście drugie oraz na detekcję ruchu, nie będą one wyzwalały nagrania do momentu, kiedy nie zostaną załączone w tym oknie. 8

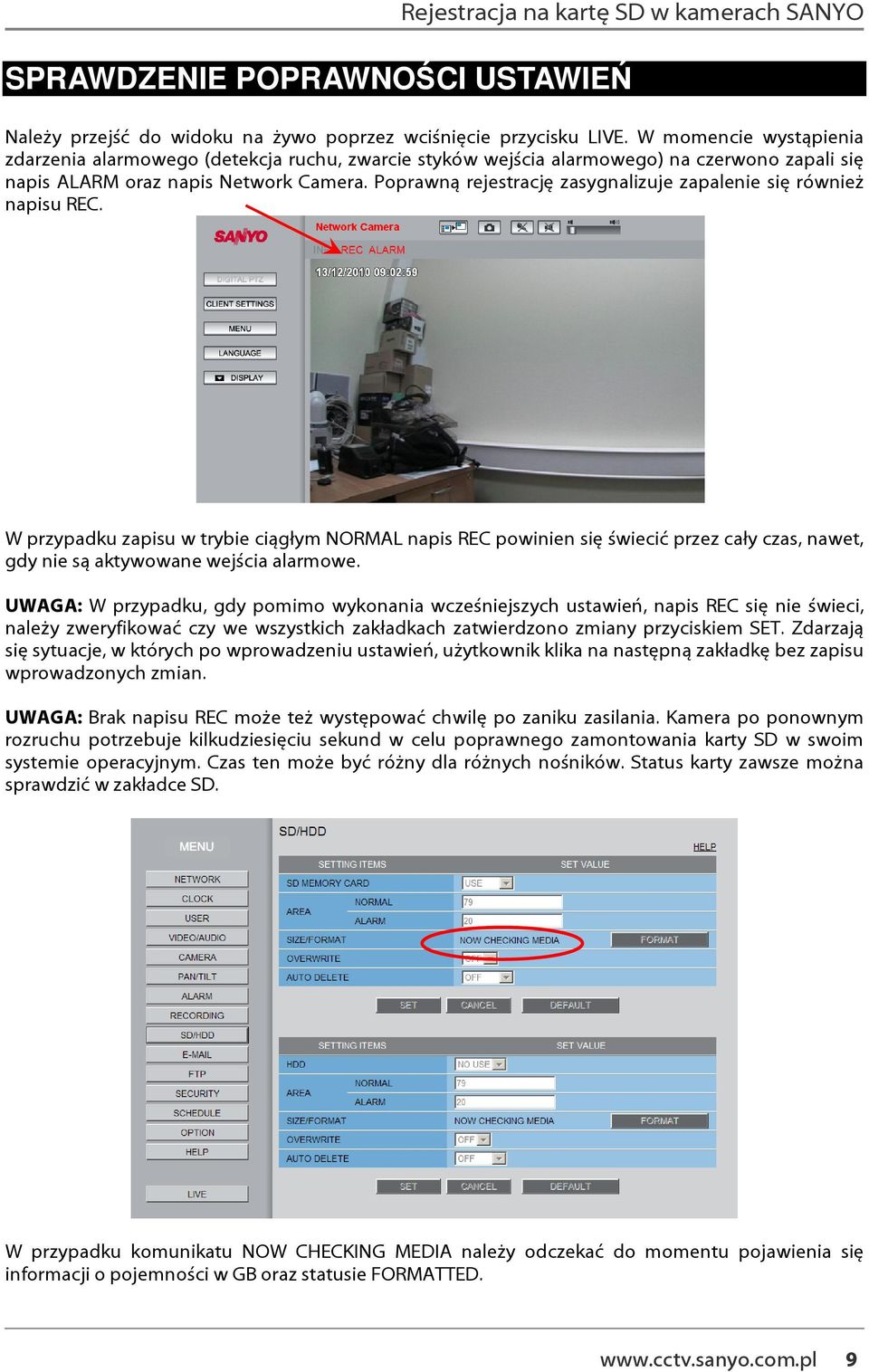

9 SPRAWDZENIE POPRAWNOŚCI USTAWIEŃ Rejestracja na kartę SD w kamerach SANYO Należy przejść do widoku na żywo poprzez wciśnięcie przycisku LIVE. W momencie wystąpienia zdarzenia alarmowego (detekcja ruchu, zwarcie styków wejścia alarmowego) na czerwono zapali się napis ALARM oraz napis Network Camera. Poprawną rejestrację zasygnalizuje zapalenie się również napisu REC. W przypadku zapisu w trybie ciągłym NORMAL napis REC powinien się świecić przez cały czas, nawet, gdy nie są aktywowane wejścia alarmowe. UWAGA: W przypadku, gdy pomimo wykonania wcześniejszych ustawień, napis REC się nie świeci, należy zweryfikować czy we wszystkich zakładkach zatwierdzono zmiany przyciskiem SET. Zdarzają się sytuacje, w których po wprowadzeniu ustawień, użytkownik klika na następną zakładkę bez zapisu wprowadzonych zmian. UWAGA: Brak napisu REC może też występować chwilę po zaniku zasilania. Kamera po ponownym rozruchu potrzebuje kilkudziesięciu sekund w celu poprawnego zamontowania karty SD w swoim systemie operacyjnym. Czas ten może być różny dla różnych nośników. Status karty zawsze można sprawdzić w zakładce SD. W przypadku komunikatu NOW CHECKING MEDIA należy odczekać do momentu pojawienia się informacji o pojemności w GB oraz statusie FORMATTED. 9

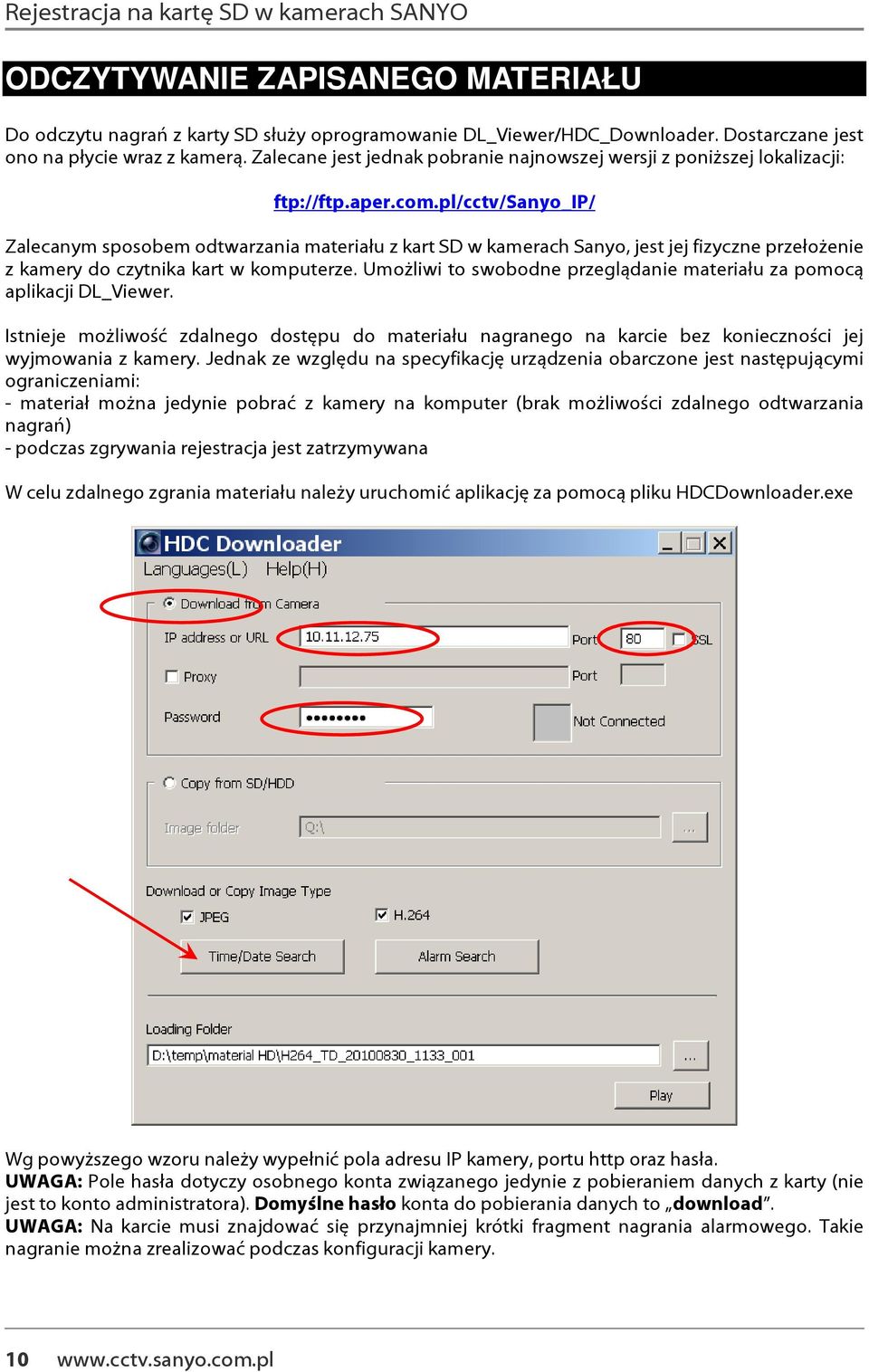

10 Rejestracja na kartę SD w kamerach SANYO. ODCZYTYWANIE ZAPISANEGO MATERIAŁU Do odczytu nagrań z karty SD służy oprogramowanie DL_Viewer/HDC_Downloader. Dostarczane jest ono na płycie wraz z kamerą. Zalecane jest jednak pobranie najnowszej wersji z poniższej lokalizacji: ftp://ftp.aper.com.pl/cctv/sanyo_ip/ Zalecanym sposobem odtwarzania materiału z kart SD w kamerach Sanyo, jest jej fizyczne przełożenie z kamery do czytnika kart w komputerze. Umożliwi to swobodne przeglądanie materiału za pomocą aplikacji DL_Viewer. Istnieje możliwość zdalnego dostępu do materiału nagranego na karcie bez konieczności jej wyjmowania z kamery. Jednak ze względu na specyfikację urządzenia obarczone jest następującymi ograniczeniami: - materiał można jedynie pobrać z kamery na komputer (brak możliwości zdalnego odtwarzania nagrań) - podczas zgrywania rejestracja jest zatrzymywana W celu zdalnego zgrania materiału należy uruchomić aplikację za pomocą pliku HDCDownloader.exe Wg powyższego wzoru należy wypełnić pola adresu IP kamery, portu http oraz hasła. UWAGA: Pole hasła dotyczy osobnego konta związanego jedynie z pobieraniem danych z karty (nie jest to konto administratora). Domyślne hasło konta do pobierania danych to download. UWAGA: Na karcie musi znajdować się przynajmniej krótki fragment nagrania alarmowego. Takie nagranie można zrealizować podczas konfiguracji kamery. 10

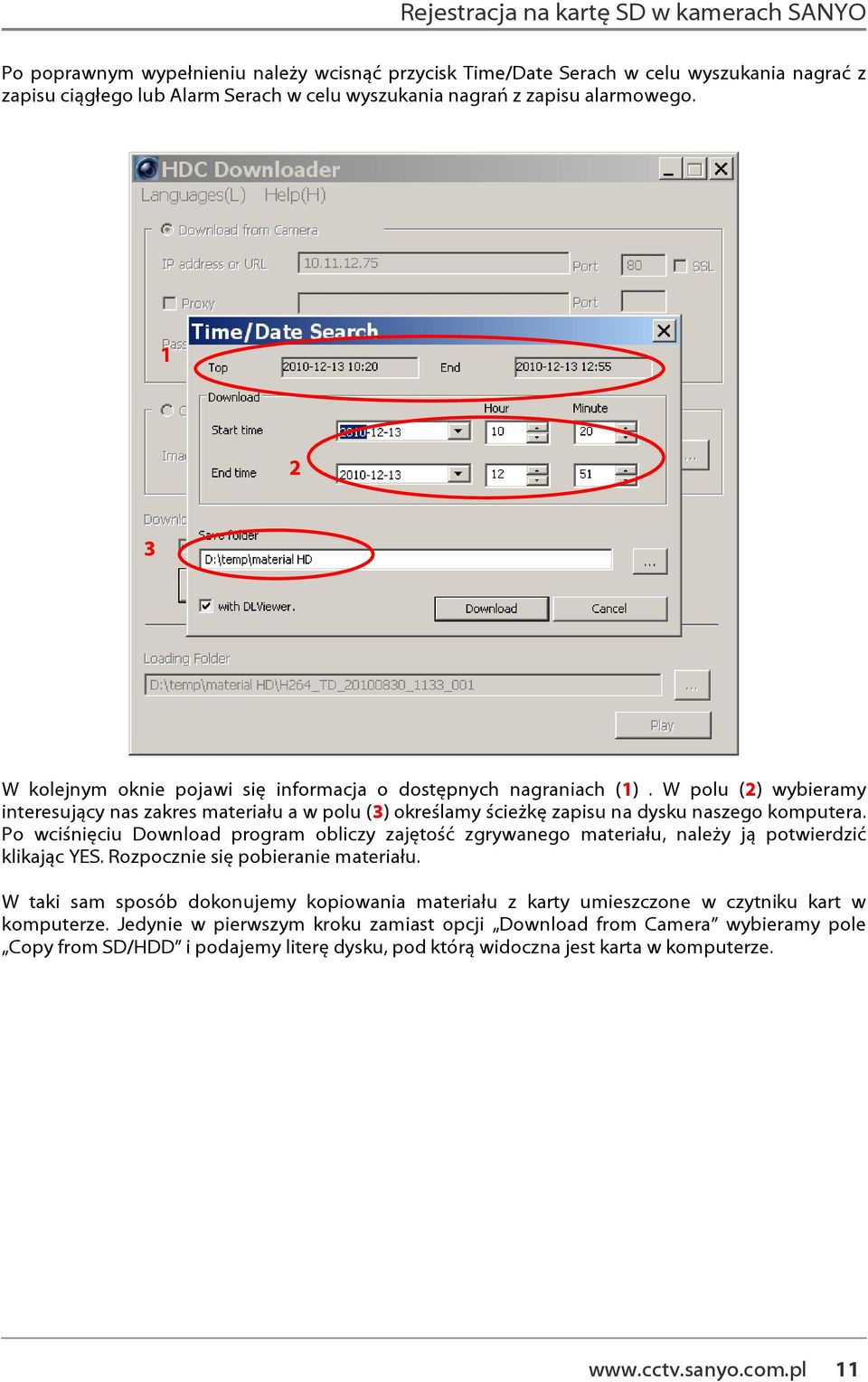

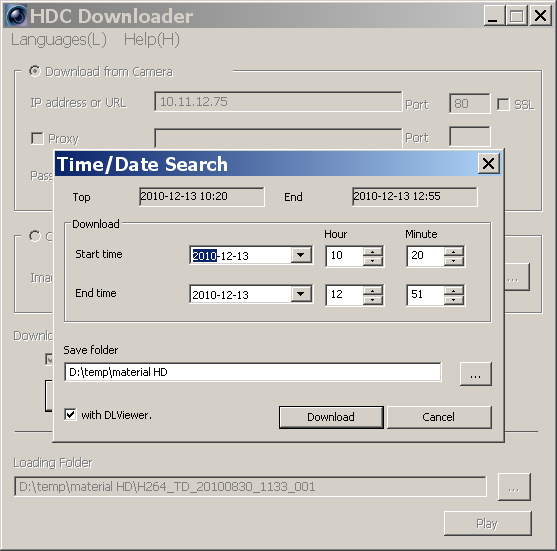

11 Rejestracja na kartę SD w kamerach SANYO Po poprawnym wypełnieniu należy wcisnąć przycisk Time/Date Serach w celu wyszukania nagrać z zapisu ciągłego lub Alarm Serach w celu wyszukania nagrań z zapisu alarmowego W kolejnym oknie pojawi się informacja o dostępnych nagraniach (1). W polu (2) wybieramy interesujący nas zakres materiału a w polu (3) określamy ścieżkę zapisu na dysku naszego komputera. Po wciśnięciu Download program obliczy zajętość zgrywanego materiału, należy ją potwierdzić klikając YES. Rozpocznie się pobieranie materiału. W taki sam sposób dokonujemy kopiowania materiału z karty umieszczone w czytniku kart w komputerze. Jedynie w pierwszym kroku zamiast opcji Download from Camera wybieramy pole Copy from SD/HDD i podajemy literę dysku, pod którą widoczna jest karta w komputerze. 11

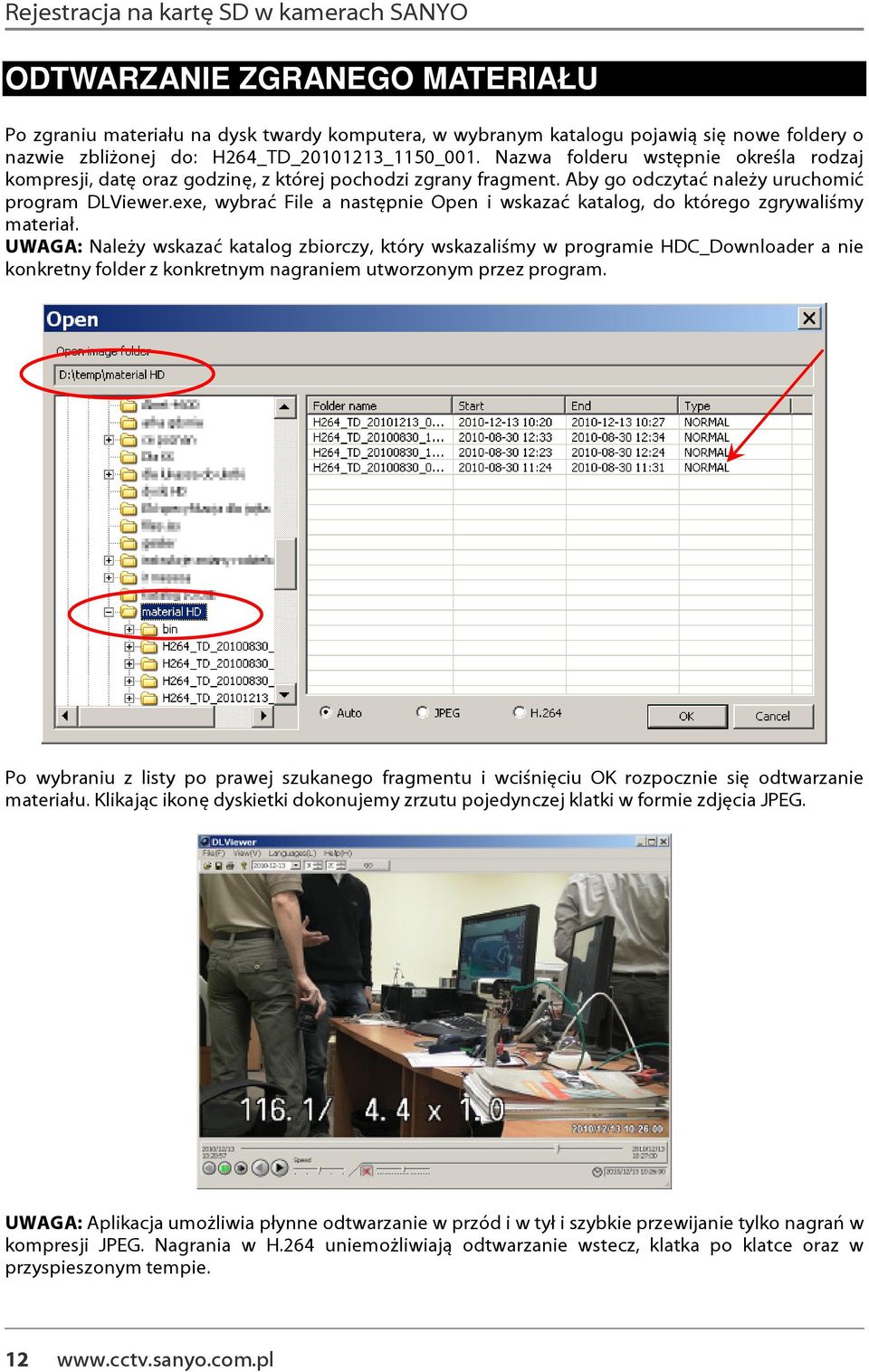

12 Rejestracja na kartę SD w kamerach SANYO. ODTWARZANIE ZGRANEGO MATERIAŁU Po zgraniu materiału na dysk twardy komputera, w wybranym katalogu pojawią się nowe foldery o nazwie zbliżonej do: H264_TD_ _1150_001. Nazwa folderu wstępnie określa rodzaj kompresji, datę oraz godzinę, z której pochodzi zgrany fragment. Aby go odczytać należy uruchomić program DLViewer.exe, wybrać File a następnie Open i wskazać katalog, do którego zgrywaliśmy materiał. UWAGA: Należy wskazać katalog zbiorczy, który wskazaliśmy w programie HDC_Downloader a nie konkretny folder z konkretnym nagraniem utworzonym przez program. Po wybraniu z listy po prawej szukanego fragmentu i wciśnięciu OK rozpocznie się odtwarzanie materiału. Klikając ikonę dyskietki dokonujemy zrzutu pojedynczej klatki w formie zdjęcia JPEG. UWAGA: Aplikacja umożliwia płynne odtwarzanie w przód i w tył i szybkie przewijanie tylko nagrań w kompresji JPEG. Nagrania w H.264 uniemożliwiają odtwarzanie wstecz, klatka po klatce oraz w przyspieszonym tempie. 12
