1 Nivo C z oprogramowaniem Survey Pro Nikon Nivo C tachimetr z systemem operacyjnym Windows i aplikacją Survey Pro. Wykonamy nim nawet najbardziej skomplikowane pomiary i obliczenia bezpośrednio w terenie. Innowacyjne i unikalne rozwiązania Łatwy w obsłudze, intuicyjny i elastycznym Technologie Bluetooth, USB Graficzne środowisko pracy Windows Mobile CE Znakomita kontrola dokładności wykonanych pomiarów Seria Nikon Nivo C to jeden z najnowszych i najnowocześniejszych tachimetrów na rynku. Instrumenty te to tradycyjnie najwyższej jakości japooska optyka, ale też wprowadzenie nowego dla Nikona dalmierza bezlustrowego (laserowego) z widoczną plamką wspomagającą celowanie o zasięgu do 500 m (dokładnośd 2 mm + 2 ppm). Sprzęt ten występuje w 4 wersjach dokładności pomiaru kąta (1, 2, 3 i 5 ), więc może byd używany zarówno do prac inżynierskich, jak i typowych zadao topograficznych. Innowacją jest wyposażenie sprzętu w dwie wewnętrzne baterie zasilające Li- Ion, które zapewniają nawet do 26 godz. pracy w terenie (pomiar kąta i odległości co 30 sek.). Baterie mogą byd wymieniane bez przerywania pracy instrumentu. Tachimetry charakteryzują się wysoką normą pyło- i wodoszczelności IP66, co pozwala pracowad nawet w najcięższych warunkach atmosferycznych. Instrument z bateriami waży nie więcej niż 4 kg, objęty jest 4-letnią gwarancją. Sterowanie Nivo C odbywa się za pomocą dużego, dotykowego ekranu. Sprzęt wyposażony jest w system operacyjny Windows oraz profesjonalną aplikację pomiarową Survey Pro (tę samą, którą steruje się odbiornikami satelitarnymi Spectra Precision EPOCH 25 i EPOCH 35). To właściwie ona i jej rozbudowane narzędzia decydują o niebywałych możliwościach nowego Nikona. Oprogramowanie posiada wszystkie potrzebne do codziennej pracy funkcje (rejestracja pikiet wraz z kodowaniem, tyczenie, wcięcia, rzutowanie, domiary, podgląd mapowy itp.). Bardzo ciekawymi funkcjami są narzędzia do zadao drogowych.

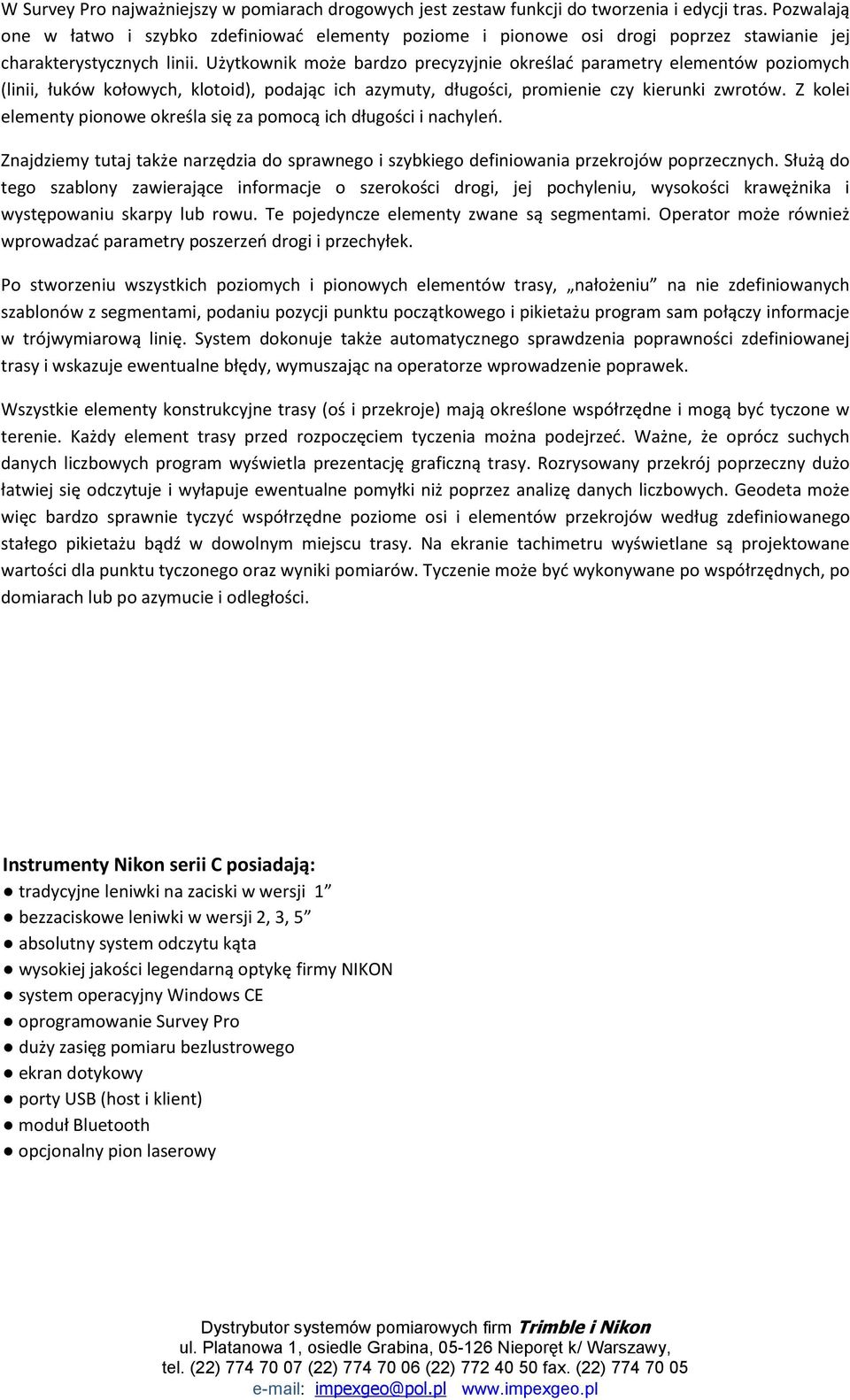

2 W Survey Pro najważniejszy w pomiarach drogowych jest zestaw funkcji do tworzenia i edycji tras. Pozwalają one w łatwo i szybko zdefiniowad elementy poziome i pionowe osi drogi poprzez stawianie jej charakterystycznych linii. Użytkownik może bardzo precyzyjnie określad parametry elementów poziomych (linii, łuków kołowych, klotoid), podając ich azymuty, długości, promienie czy kierunki zwrotów. Z kolei elementy pionowe określa się za pomocą ich długości i nachyleo. Znajdziemy tutaj także narzędzia do sprawnego i szybkiego definiowania przekrojów poprzecznych. Służą do tego szablony zawierające informacje o szerokości drogi, jej pochyleniu, wysokości krawężnika i występowaniu skarpy lub rowu. Te pojedyncze elementy zwane są segmentami. Operator może również wprowadzad parametry poszerzeo drogi i przechyłek. Po stworzeniu wszystkich poziomych i pionowych elementów trasy, nałożeniu na nie zdefiniowanych szablonów z segmentami, podaniu pozycji punktu początkowego i pikietażu program sam połączy informacje w trójwymiarową linię. System dokonuje także automatycznego sprawdzenia poprawności zdefiniowanej trasy i wskazuje ewentualne błędy, wymuszając na operatorze wprowadzenie poprawek. Wszystkie elementy konstrukcyjne trasy (oś i przekroje) mają określone współrzędne i mogą byd tyczone w terenie. Każdy element trasy przed rozpoczęciem tyczenia można podejrzed. Ważne, że oprócz suchych danych liczbowych program wyświetla prezentację graficzną trasy. Rozrysowany przekrój poprzeczny dużo łatwiej się odczytuje i wyłapuje ewentualne pomyłki niż poprzez analizę danych liczbowych. Geodeta może więc bardzo sprawnie tyczyd współrzędne poziome osi i elementów przekrojów według zdefiniowanego stałego pikietażu bądź w dowolnym miejscu trasy. Na ekranie tachimetru wyświetlane są projektowane wartości dla punktu tyczonego oraz wyniki pomiarów. Tyczenie może byd wykonywane po współrzędnych, po domiarach lub po azymucie i odległości. Instrumenty Nikon serii C posiadają: tradycyjne leniwki na zaciski w wersji 1 bezzaciskowe leniwki w wersji 2, 3, 5 absolutny system odczytu kąta wysokiej jakości legendarną optykę firmy NIKON system operacyjny Windows CE oprogramowanie Survey Pro duży zasięg pomiaru bezlustrowego ekran dotykowy porty USB (host i klient) moduł Bluetooth opcjonalny pion laserowy

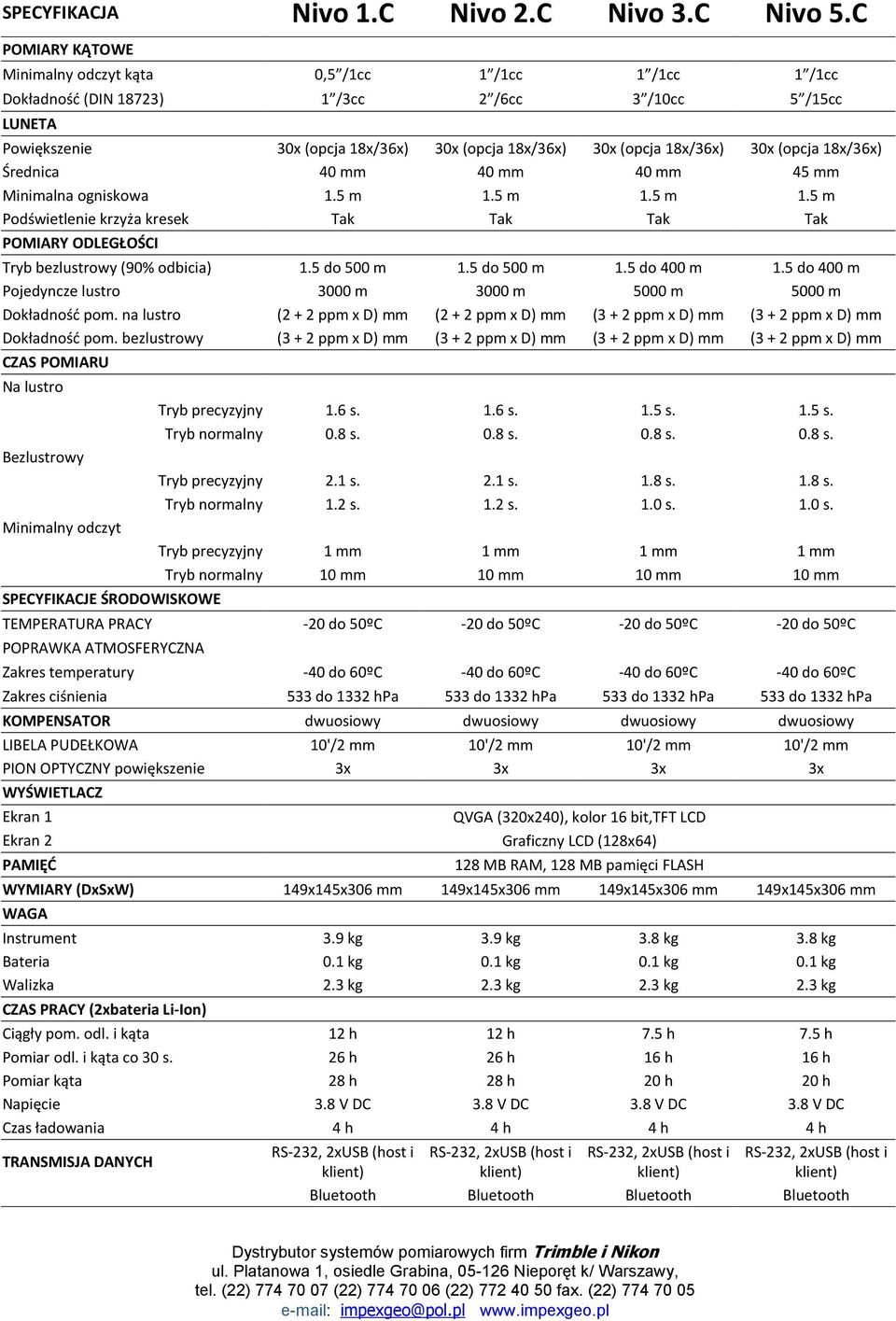

3 SPECYFIKACJA Nivo 1.C Nivo 2.C Nivo 3.C Nivo 5.C POMIARY KĄTOWE Minimalny odczyt kąta 0,5 /1cc 1 /1cc 1 /1cc 1 /1cc Dokładnośd (DIN 18723) 1 /3cc 2 /6cc 3 /10cc 5 /15cc LUNETA Powiększenie 30x (opcja 18x/36x) 30x (opcja 18x/36x) 30x (opcja 18x/36x) 30x (opcja 18x/36x) Średnica 40 mm 40 mm 40 mm 45 mm Minimalna ogniskowa 1.5 m 1.5 m 1.5 m 1.5 m Podświetlenie krzyża kresek Tak Tak Tak Tak POMIARY ODLEGŁOŚCI Tryb bezlustrowy (90% odbicia) 1.5 do 500 m 1.5 do 500 m 1.5 do 400 m 1.5 do 400 m Pojedyncze lustro 3000 m 3000 m 5000 m 5000 m Dokładnośd pom. na lustro (2 + 2 ppm x D) mm (2 + 2 ppm x D) mm (3 + 2 ppm x D) mm (3 + 2 ppm x D) mm Dokładnośd pom. bezlustrowy (3 + 2 ppm x D) mm (3 + 2 ppm x D) mm (3 + 2 ppm x D) mm (3 + 2 ppm x D) mm CZAS POMIARU Na lustro Bezlustrowy Minimalny odczyt SPECYFIKACJE ŚRODOWISKOWE Tryb precyzyjny 1.6 s. 1.6 s. 1.5 s. 1.5 s. Tryb normalny 0.8 s. 0.8 s. 0.8 s. 0.8 s. Tryb precyzyjny 2.1 s. 2.1 s. 1.8 s. 1.8 s. Tryb normalny 1.2 s. 1.2 s. 1.0 s. 1.0 s. Tryb precyzyjny 1 mm 1 mm 1 mm 1 mm Tryb normalny 10 mm 10 mm 10 mm 10 mm TEMPERATURA PRACY -20 do 50ºC -20 do 50ºC -20 do 50ºC -20 do 50ºC POPRAWKA ATMOSFERYCZNA Zakres temperatury -40 do 60ºC -40 do 60ºC -40 do 60ºC -40 do 60ºC Zakres ciśnienia 533 do 1332 hpa 533 do 1332 hpa 533 do 1332 hpa 533 do 1332 hpa KOMPENSATOR dwuosiowy dwuosiowy dwuosiowy dwuosiowy LIBELA PUDEŁKOWA 10'/2 mm 10'/2 mm 10'/2 mm 10'/2 mm PION OPTYCZNY powiększenie 3x 3x 3x 3x WYŚWIETLACZ Ekran 1 Ekran 2 PAMIĘĆ QVGA (320x240), kolor 16 bit,tft LCD Graficzny LCD (128x64) 128 MB RAM, 128 MB pamięci FLASH WYMIARY (DxSxW) 149x145x306 mm 149x145x306 mm 149x145x306 mm 149x145x306 mm WAGA Instrument 3.9 kg 3.9 kg 3.8 kg 3.8 kg Bateria 0.1 kg 0.1 kg 0.1 kg 0.1 kg Walizka 2.3 kg 2.3 kg 2.3 kg 2.3 kg CZAS PRACY (2xbateria Li-Ion) Ciągły pom. odl. i kąta 12 h 12 h 7.5 h 7.5 h Pomiar odl. i kąta co 30 s. 26 h 26 h 16 h 16 h Pomiar kąta 28 h 28 h 20 h 20 h Napięcie 3.8 V DC 3.8 V DC 3.8 V DC 3.8 V DC Czas ładowania 4 h 4 h 4 h 4 h TRANSMISJA DANYCH RS-232, 2xUSB (host i klient) RS-232, 2xUSB (host i klient) RS-232, 2xUSB (host i klient) RS-232, 2xUSB (host i klient) Bluetooth Bluetooth Bluetooth Bluetooth

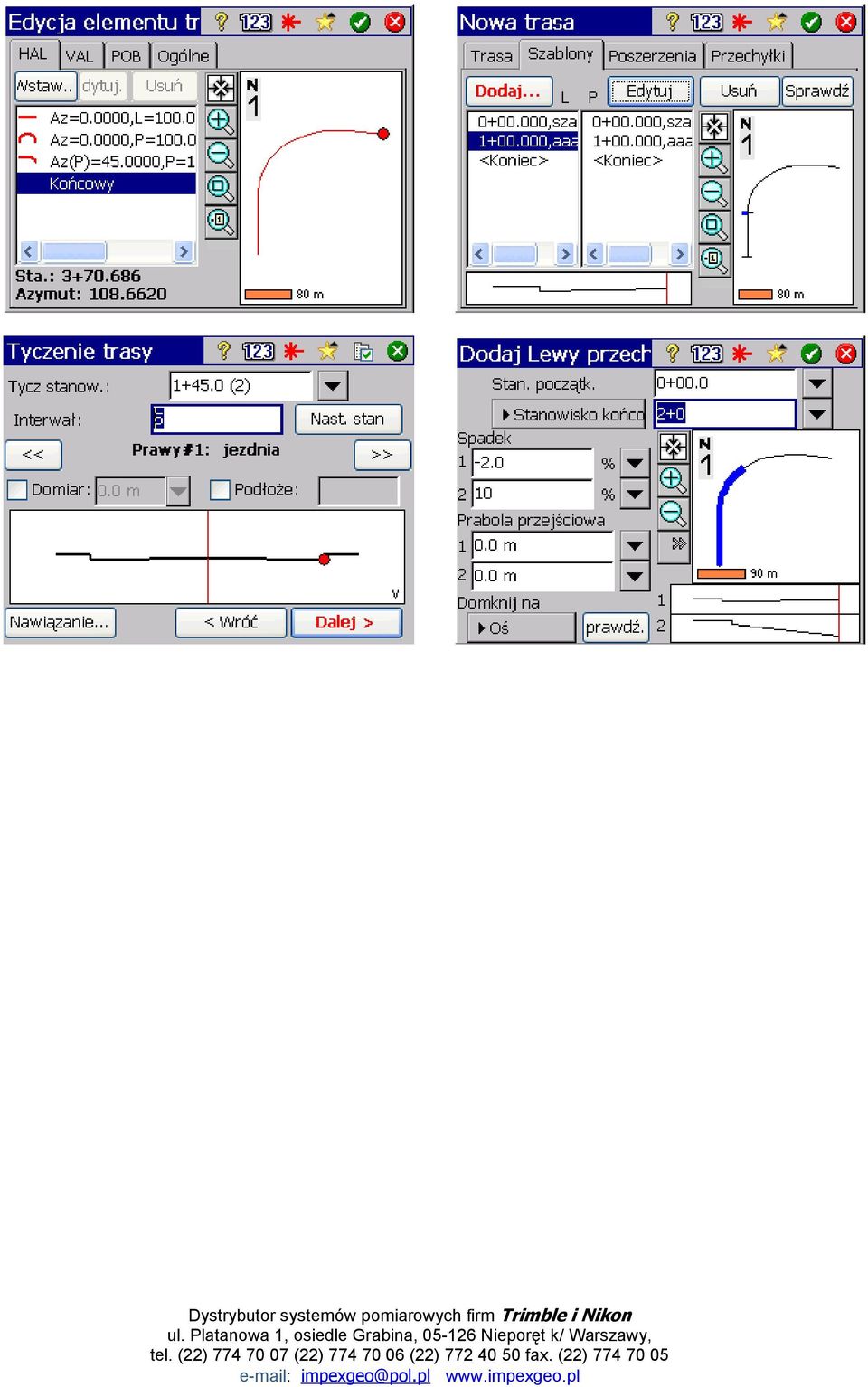

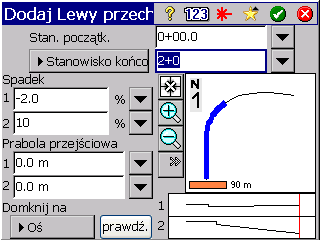

4 Przykładowe zrzuty ekranowe z Survey Pro

5

6

7 Menu oprogramowania Survey Pro MENU TYCZENIE Status baterii Podgląd mapowy Skróty użytkownika Tyczenie punktów Tyczenie listy punktów Tyczenie do linii Tyczenie domiarów Tyczenie skarp Tyczenie punktu skarpy Linia i domiar Łuk i domiar Klotoida i domiar Pokaż domiary Zapisz punkty z domiarów Tyczenie DTM Tyczenie stanowiska Definiuj pozycję Gdzie jest następny punkt PLIK FUNKCJE OBLICZENIOWE Otwórz/nowy Zapisz jako Import/Export Formaty:job,csv,txt,gps,land xml,cr5 Punkty osnowy Kopia zapasowa O programie Punkt punkt Punkt linia Punkt polilinia Punkty wielokrotne Pozycja/punkt PROJEKT COGO Ustawienia Edycja punktow, polilini Edycja elementow trasy Auto-linia Podglad danych RAW Podglad DTM Zarządzanie warstwami Kalkulator Punkt na kierunku Wcięcie w przód Linia równoległa Punkty z domiarów Domiar ze stanowiska Kąt 3 punkty Obliczanie powierzchni Powierzchnia Rozwiązanie trójkąta Sprawdź na mapie Zdefiniowana powierzchnia HD/VD na SD/ZA SD/ZA na HD/VD Przeliczanie jednostek Punkty uśrednione

8 USTAWIENIA (TS) Ustawienia instrumentów Menadzer instrumentów Edycja celów Jednostki Stopy/metry Azymut/kierunek Azymut S/N Opis plików Lista kodów Warstwy opisowe Współczynnik skali Tolerancja powtórzeo Interwał pomiaru Alfanumeryczne nazwy punktów Podkłady mapowe POMIAR TS Stanowisko Sprawdź stanowisko Poligon/pikieta Pomiar repetycyjny Punkty wielokrotne Pomiar biegunowy Domiar prostokątny Domiar HA Domiar VA Auto pomiar Szybkie kody Przecięcie linia linia Przecięcie linia kierunek Linia domiar Przecięcie kierunek - płaszczyzna Skanowanie powierzchni Pomiar z 2 kooców Pomiar wysokości Kontrola punktu Kontrola zdalna KRZYWA TRASY Obliczenie łuku Wierzchołek i styczna 3 punkty łuku Promieo i 2 punkty Styczna do okręgu Tyczenie łuku Obliczenie punktu łuku Parabola Tyczenie paraboli Nachylenie prostej Klotoida Tyczenie klotoidy Poligon na klotoidzie Tworzenie/edycja szablonów Tworzenie/edycja elem.trasy Tworzenie/edycja tras Tyczenie trasy Tyczenie spadku Pokaż domiary WYRÓWNANIE Skala/przesunięcie/rotacja Wyrównanie ciągu
