1 Mikro Robot ZOOM3D Geomax Zoom3D

2 SZYBKI POMIAR PLUG AND PLAY Pomiary 3D nigdy nie były takie łatwe i szybkie. Prosta konfiguracja oraz samo-poziomujący system, pozwalają przyspieszyć codzienną pracę zarówno wewnątrz, jak i na zewnątrz. ZACZNIJ POMIAR POPRZEZ WCIŚNIĘCIE JEDNEGO PRZYCISKU 1. Umieść Zoom3D na podłodze lub na statywie 2. Włącz instrument. Zoom3D się spoziomuje. automatycznie 3. Podłącz za pomocą kabla lub bezprzewodowo do rejestratora i zacznij pracę! MILIMETROWA DOKŁADNOŚĆ Bezbłędne wyniki w każdych warunkach pracy. SAMO-POZIOMUJĄCY Nie ważne, gdzie stoi Zoom3D, jego funkcja samo-poziomująca zapewni idealne spoziomowanie i rozpoczęcie pomiaru. WI-FI Połączenie Wi-Fi z wszystkimi urządzeniami na Windows ie do 50m.

AUTOMATYCZNE CELOWANIE Używając Zoom3D rozpoznanie tarczki celowniczej pozwala automatycznie mierzyć i tyczyć przy użyciu tyczki w trybie jednoosobowym.

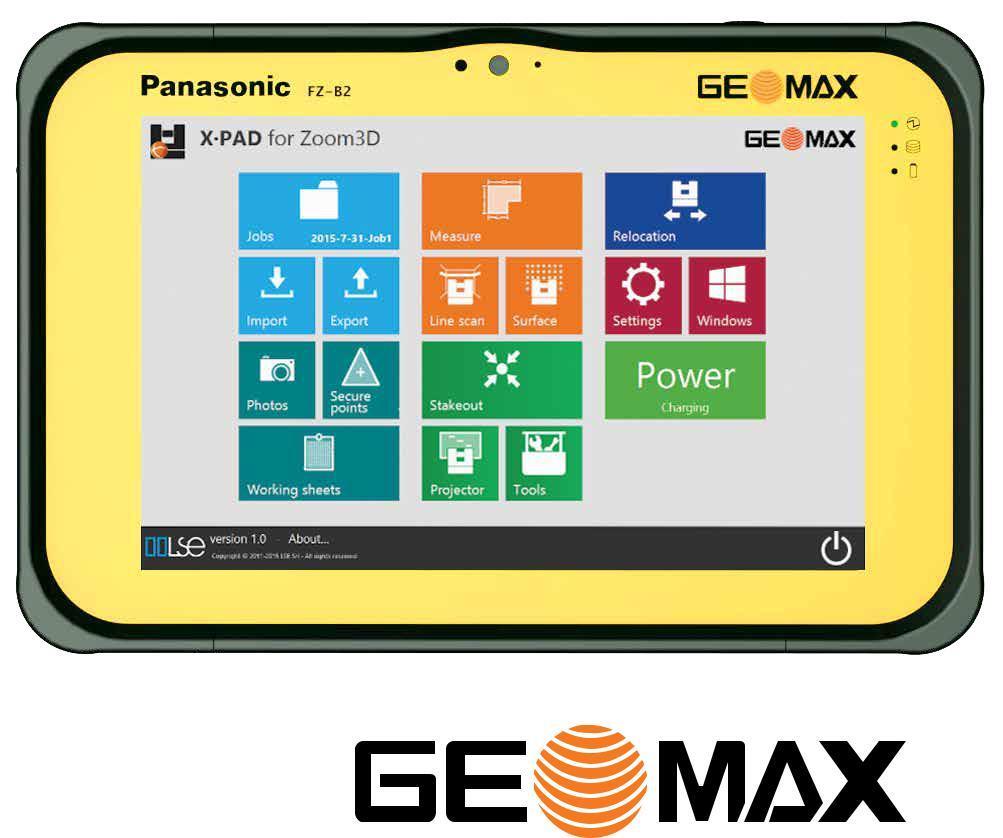

3 AUTOMATYCZNE CELOWANIE Używając Zoom3D rozpoznanie tarczki celowniczej pozwala automatycznie mierzyć i tyczyć przy użyciu tyczki w trybie jednoosobowym. POMIAR 3D Naciskając tylko jeden przycisk możemy mierzyć w 3D. Oprogramowanie Zoom3D pozwoli na wizualizację i obrót wykonanych pomiarów w 3D. APARAT Łatwo celuj i precyzyjnie przybliż do punktu używając tableta i jego 5MP aparatu.

4 ZAKTUALIZUJ DO WERSJI MIKRO ROBOT Zaoszczędź czas i środki dzięki aktualizacji Zoom3D z wersji Basic do wersji jednoosobowej Mikro Robot. Potężne oprogramowanie wyposażono w funkcję wykrywania tarczki celowniczej, dzięki której automatycznie znajduje i śledzi tyczkę z tarczką. Zoom3D jest idealnym partnerem do codziennych zadań na małych placach budowy od najróżniejszych pomiarów do tyczenia.

ZINTEGROWANE FUNKCJE Dzięki wbudowanej opcji rysowania, Zoom 3D potrafi szybko i łatwo pomierzyć oraz narysować całe otoczenie w 3D, a następnie wyeksportować wyniki do formatu DXF.

5 ZINTEGROWANE FUNKCJE Dzięki wbudowanej opcji rysowania, Zoom 3D potrafi szybko i łatwo pomierzyć oraz narysować całe otoczenie w 3D, a następnie wyeksportować wyniki do formatu DXF. POMIARY SPRAWDZAJĄCE Podczas codziennych zadań na budowie oprogramowanie zapewnia szereg rozbudowanych funkcji pomiarowych w celu sprawdzania odległości, spadków, kątów i wiele innych. OBSZAR W czasie rzeczywistym możemy pomierzyć i narysować obszar składający się z dowolnej ilości punktów, aby poznać obwód i pole powierzchni. OBJĘTOŚĆ X PAD Zoom3D pozwala obliczyć objętość obiektu 3D oraz wartość wykopu/nasypu. SPRAWDZENIE PŁASZCZYZNY Używając tyczki z tarczką można obliczyć odległość między celem, a linią referencyjną poziomą lub skośną. TYCZENIE X PAD Zoom3D zawiera bardzo łatwą w użyciu i jednocześnie bogatą opcję jednoosobowego tyczenia punktów.

TWÓJ IDEALNY PARTNER DO WEWNĘTRZNYCH ZASTOSOWAŃ Łatwe poziomowanie, pomiary i tyczenie punktów unikalne i przyjazne użytkownikom oprogramowanie Zoom3D zapewnia szereg opcji przyspieszających

6 TWÓJ IDEALNY PARTNER DO WEWNĘTRZNYCH ZASTOSOWAŃ Łatwe poziomowanie, pomiary i tyczenie punktów unikalne i przyjazne użytkownikom oprogramowanie Zoom3D zapewnia szereg opcji przyspieszających wykonywanie robót. Osiągnij szybkie i dokładne wyniki pomiarów, które łatwo można eksportować do komputera w dwóch najpopularniejszych formatach txt oraz dxf, a wszystko to w przystępnej cenie.

7 AUTO POMIAR Wyceluj dokładnie w róg ściany a Zoom3D i X-PAD 3D automatycznie pomierzą konkretny punkt. FUNKCJA RYSOWANIA Szybko narysuj elementy 2D i 3D dzięki szerokiej gamie opcji w X-PAD 3D. SKANOWANIE LINII Zoom3D automatycznie mierzy w poziomie, pionie i po skosie elementów liniowych. POWIERZCHNIA Zdefiniuj punkty graniczne a Zoom3D automatycznie pomierzy daną powierzchnię z określonym interwałem. RZUTOWANIE Rzutowanie punktów nigdy nie było takie łatwe, jak z Zoom3D i oprogramowaniem X-PAD 3D. POZIOMOWANIE Zapomnij o szlaufwagach i taśmach pomiarowych. Zoom 3D pokaże poziom oraz przeniesie dany poziom ze ściany na ścianę.

8 Zoom3D DOKŁADNOŚĆ I ZASIĘG Zasięg pomiaru Poziomo 360 ; Pionowo 250 Accuracy 5, równe 1.2 mm na 50 m POMIAR ODLEGŁOŚCI Typ Zasięg Klasa lasera 2 Typ lasera Wielkość plamki lasera Współosiowy, widoczny cz. laser m 650 nm; < 1mW 10 m: ~7 mm 7 mm 30 m: ~9 mm 15 mm DOKŁADNOŚĆ POMIARU ODLEGŁOŚCI (3D) Kąt i m Około 1 mm 2 mm 4 mm KOMUNIKACJA Kabel USB: Micro-B USB i typ A; WLAN Bezprzewodowa Zasięg 50 m ** KOMPENSATOR Zakres działania ±3 Dokładność FUNKCJONALNOŚĆ Przyciski Interfejs 10, równa 2.5 mm na 50 m 1 przycisk wł / wył USB typ B, zasilacz CYFROWA WIDOCZNOŚĆ LASERA Zoom (powiększenie) / 1 / 3.40 m 2.14 m Pole widzenia (na 10 m) 2 / 1.70 m 1.07 m 4 / 0.85 m 0.54 m 8 / 0.42 m 0.27 m LIBELLA PUDEŁKOWA Dokładność 1 /mm * Dokładność w temp. 20 C; ** w zależności od otoczenia. ZASILANIE Wewnętrzna bat. Bateria Li-Ion 14.4 V / 63 Wh Zewnętrzne 24 VDC / 2.5A, czas ładowania 8 h Czas pracy 8 h DANE TECHNICZNE Wymiary Wys mm, ø mm Waga 2.8 kg Temp. pracy 10 C to 50 C Temp. przechowywania 25 C to 70 C Klasa IP IP54 (IEC 60529) Gwint 5 8 PILOT Zasięg 50 m ** Komunikacja Podczerwień (IR) Bateria 1 AA, 1.5 V en Copyright GeoMax AG. Illustrations, descriptions and technical specifications are not binding and may change. All trademarks and trade names are those of their respective owners.
