Sieć bezprzewodowa WLAN

Transkrypt

1

2 Sieć bezprzewodowa (z ang. Wireless Local Area Network, w skrócie WLAN) to system komunikacji umożliwiający łączność bezprzewodową pomiędzy urządzeniami takimi jak: komputery, tablety, smartfony, itp. WLAN stanowi wygodną alternatywę dla tradycyjnej sieci kablowej, ponieważ nie przywiązuje urządzeń klienckich do jednego miejsca ograniczonego długością kabla. Ponadto pozwala łatwo zarządzać dostępem użytkowników do sieci oraz jej wybranych zasobów. Bezprzewodowa transmisja danych odbywa się za pomocą fal radiowych. Częstotliwość (2,4 GHz lub 5 GHz), moc nadawania, szybkość transmisji oraz inne aspekty techniczne określone są ogólnie stosowanymi standardami: a/b/g/n. Na infrastrukturę sieci bezprzewodowej składają się: punkty dostępowe wraz z łączącym je okablowaniem oraz karty sieciowe zamontowane w urządzeniach klienckich. Punkt dostępowy (z ang. Access Point) łączy urządzenia klienckie z siecią. Może obsługiwać niewielką grupę użytkowników w obszarze o promieniu kilkudziesięciu metrów (parametr zależny od czynników, takich jak: ilość ścian i drzwi, grubość i rodzaj materiału, z którego są wykonane). Każdy punkt dostępowy wyposażony jest w jedną lub kilka anten, które mogą być zintegrowane wewnątrz urządzenia lub podłączone na zewnątrz. Czasami sygnał musi być ukierunkowany lub wzmocniony aby to osiągnąć, można skorzystać z wielu dostępnych na rynku anten o pożądanych parametrach technicznych. Pomimo swej nazwy, sieci bezprzewodowe nie są w pełni pozbawione przewodów. Są one niezbędne do zasilania punktów dostępowych, zapewnienia pomiędzy nimi komunikacji oraz łączności z pozostałą częścią sieci (np. router/modem zapewniający dostęp do internetu lub innych oddziałów firmy). Istotnym elementem architektury sieci bezprzewodowych są zabezpieczenia, które chronią przed niepożądanymi użytkownikami z zewnątrz oraz przed złośliwym oprogramowaniem. Należy tu wymienić protokoły autoryzacyjne takie jak: WPA, EAP, zabezpieczenia typu firewall oraz filtrowanie adresów IP i MAC. Dynamiczny rozwój technologii sieci bezprzewodowej wyznacza nowy kierunek nie tylko dla rynku teleinformatycznego, ale znajduje coraz więcej zwolenników i zastosowań w różnych sektorach gospodarki m.in.: służbie zdrowia, administracji, finansach, produkcji, magazynowaniu, handlu, logistyce, transporcie, telekomunikacji, edukacji, biznesie.

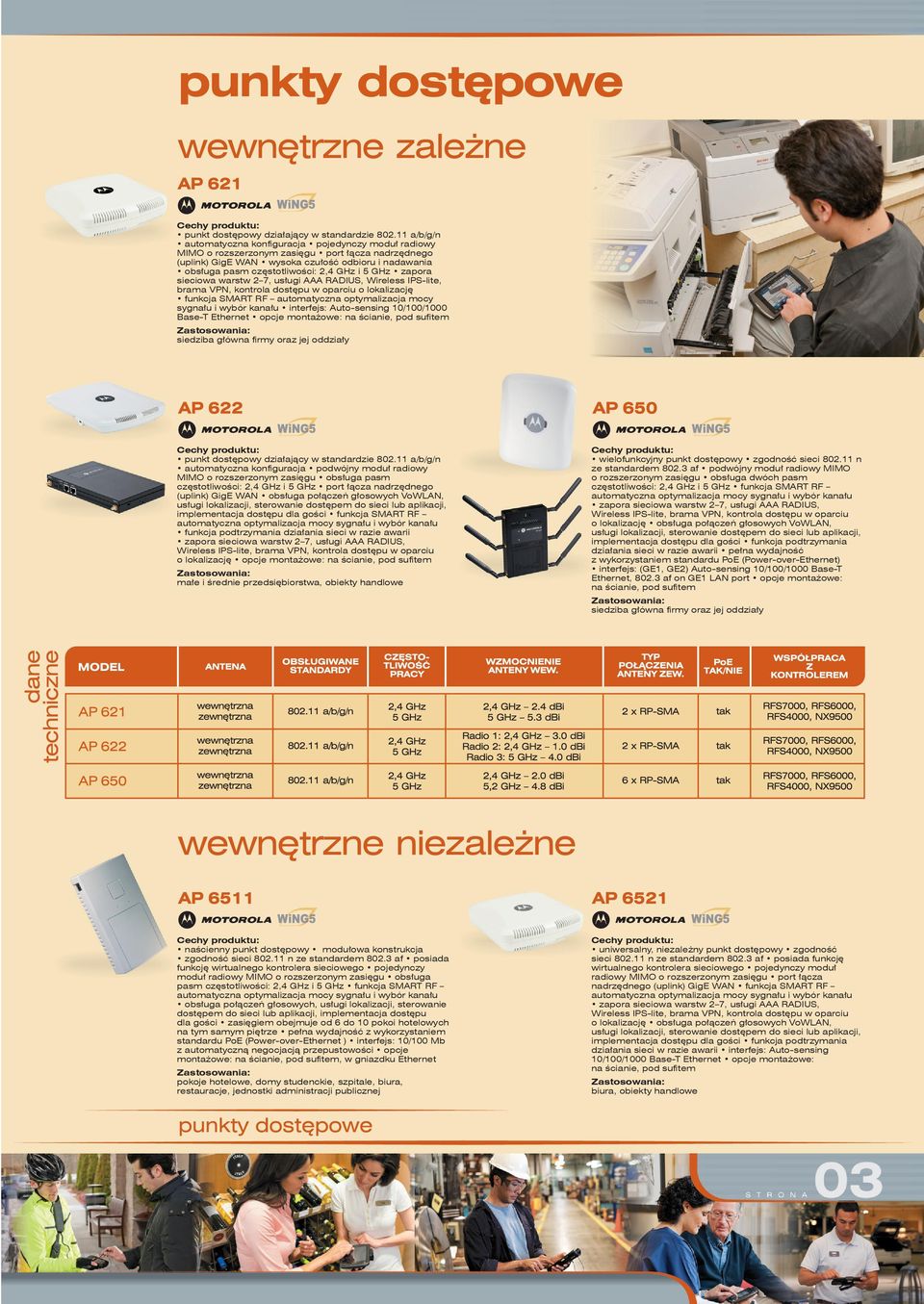

3 punkt dostępowy działający w standardzie a/b/g/n automatyczna konfiguracja pojedynczy moduł radiowy MIMO o rozszerzonym zasięgu port łącza nadrzędnego (uplink) GigE WAN wysoka czułość odbioru i nadawania obsługa pasm częstotliwości: 2,4 GHz i 5 GHz zapora sieciowa warstw 2 7, usługi AAA RADIUS, Wireless IPS-lite, brama VPN, kontrola dostępu w oparciu o lokalizację funkcja SMART RF automatyczna optymalizacja mocy sygnału i wybór kanału interfejs: Auto-sensing 10/100/1000 Base-T Ethernet opcje montażowe: na ścianie, pod sufitem siedziba główna firmy oraz jej oddziały punkt dostępowy działający w standardzie a/b/g/n automatyczna konfiguracja podwójny moduł radiowy MIMO o rozszerzonym zasięgu obsługa pasm częstotliwości: 2,4 GHz i 5 GHz port łącza nadrzędnego (uplink) GigE WAN obsługa połączeń głosowych VoWLAN, usługi lokalizacji, sterowanie dostępem do sieci lub aplikacji, implementacja dostępu dla gości funkcja SMART RF funkcja podtrzymania działania sieci w razie awarii zapora sieciowa warstw 2 7, usługi AAA RADIUS, Wireless IPS-lite, brama VPN, kontrola dostępu w oparciu o lokalizację opcje montażowe: na ścianie, pod sufitem małe i średnie przedsiębiorstwa, obiekty handlowe wielofunkcyjny punkt dostępowy zgodność sieci n ze standardem af podwójny moduł radiowy MIMO o rozszerzonym zasięgu obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz funkcja SMART RF zapora sieciowa warstw 2 7, usługi AAA RADIUS, Wireless IPS-lite, brama VPN, kontrola dostępu w oparciu o lokalizację obsługa połączeń głosowych VoWLAN, usługi lokalizacji, sterowanie dostępem do sieci lub aplikacji, implementacja dostępu dla gości funkcja podtrzymania działania sieci w razie awarii pełna wydajność z wykorzystaniem standardu PoE (Power-over-Ethernet) interfejs: (GE1, GE2) Auto-sensing 10/100/1000 Base-T Ethernet, af on GE1 LAN port opcje montażowe: na ścianie, pod sufitem siedziba główna firmy oraz jej oddziały naścienny punkt dostępowy modułowa konstrukcja zgodność sieci n ze standardem af posiada funkcję wirtualnego kontrolera sieciowego pojedynczy moduł radiowy MIMO o rozszerzonym zasięgu obsługa pasm częstotliwości: 2,4 GHz i 5 GHz funkcja SMART RF obsługa połączeń głosowych, usługi lokalizacji, sterowanie dostępem do sieci lub aplikacji, implementacja dostępu dla gości zasięgiem obejmuje od 6 do 10 pokoi hotelowych na tym samym piętrze pełna wydajność z wykorzystaniem standardu PoE (Power-over-Ethernet ) interfejs: 10/100 Mb z automatyczną negocjacją przepustowości opcje montażowe: na ścianie, pod sufitem, w gniazdku Ethernet pokoje hotelowe, domy studenckie, szpitale, biura, restauracje, jednostki administracji publicznej uniwersalny, niezależny punkt dostępowy zgodność sieci n ze standardem af posiada funkcję wirtualnego kontrolera sieciowego pojedynczy moduł radiowy MIMO o rozszerzonym zasięgu port łącza nadrzędnego (uplink) GigE WAN funkcja SMART RF zapora sieciowa warstw 2 7, usługi AAA RADIUS, Wireless IPS-lite, brama VPN, kontrola dostępu w oparciu o lokalizację obsługa połączeń głosowych VoWLAN, usługi lokalizacji, sterowanie dostępem do sieci lub aplikacji, implementacja dostępu dla gości funkcja podtrzymania działania sieci w razie awarii interfejs: Auto-sensing 10/100/1000 Base-T Ethernet opcje montażowe: na ścianie, pod sufitem biura, obiekty handlowe

4 wielofunkcyjny punkt dostępowy do wielu zastosowań zgodność sieci n ze standardem af posiada funkcję wirtualnego kontrolera sieciowego podwójny moduł radiowy MIMO o rozszerzonym zasięgu obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz funkcja SMART RF zapora sieciowa warstw 2 7, usługi AAA RADIUS, Wireless IPS-lite, brama VPN, kontrola dostępu w oparciu o lokalizację obsługa połączeń głosowych VoWLAN, strumieniowe przesyłanie sygnału wideo w czasie rzeczywistym interfejs: Auto-sensing 10/100/1000 Base-T Ethernet opcje montażowe: na ścianie, pod sufitem biura, małe obiekty handlowe wydajny punkt dostępowy z podwójnym modułem radiowym posiada funkcję wirtualnego kontrolera sieciowego obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz funkcja podtrzymania działania sieci w razie awarii funkcja SMART RF automatyczna optymalizacja mocy sygnału i wybór kanału zapora sieciowa warstw 2 7, usługi AAA RADIUS, Wireless IPS-lite, brama VPN, kontrola dostępu w oparciu o lokalizację obsługa połączeń głosowych VoWLAN, strumieniowe przesyłanie sygnału wideo w czasie rzeczywistym pełna wydajność z wykorzystaniem standardu PoE (Power-over-Ethernet) interfejs: Auto-sensing 10/100/1000 Base-T Ethernet biura, małe obiekty handlowe punkt dostępowy działający zgodnie ze standardem a/b/g/n architektura modułowa tri-radio obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz obsługa połączeń głosowych, transmisja danych oraz praca w sieci kratowej funkcja adaptacyjnego punktu dostępowego wolnostojący punkt dostępowy lub bezprzewodowy przełącznik z centralnym systemem zarządzania zapora ogniowa z mechanizmem analizy połączeń, NAT, x, i, WPA2-CCMP (AES), WPA2-TKIP, WPA-TKIP, wykrywanie nieautoryzowanych klientów zintegrowany bezpieczny router, serwer DHCP, zapora realizująca funkcję pełnostanowej kontroli pakietów, serwer AAA Radius, tłumaczenie adresu sieciowego (NAT) i brama Hot-Spot wykrywanie fałszywych punktów dostępowych przy zastosowaniu potrójnej metodologii umożliwia bezprzewodową rozbudowę istniejących sieci przewodowych i bezprzewodowych interfejs: (GE1, GE2) Auto-sensing 10/100/1000 Base-T Ethernet budowanie bezprzewodowych sieci biznesowych modularny punkt dostępowy zastosowanie standardów n i af dostępność technologii MIMO 3X3 obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz obsługa połączeń głosowych VoWLAN, przesyłu danych, wideo w jakości HD, usługi lokalizacji, sterowanie dostępem do sieci lub aplikacji, implementacja dostępu dla gości wyposażony w zaporę sieciową warstw 2 7, usługi AAA RADIUS, Wireless IPS-lite, bramę VPN oraz kontrolę dostępu w oparciu o lokalizację równoważenie obciążenia, roaming wyprzedzający i skalowanie prędkości pełna wydajność z wykorzystaniem standardu PoE (Power-over-Ethernet) interfejs USB dla dołączanych modułów biura, obiekty handlowe, szpitale, obiekty administracji publicznej

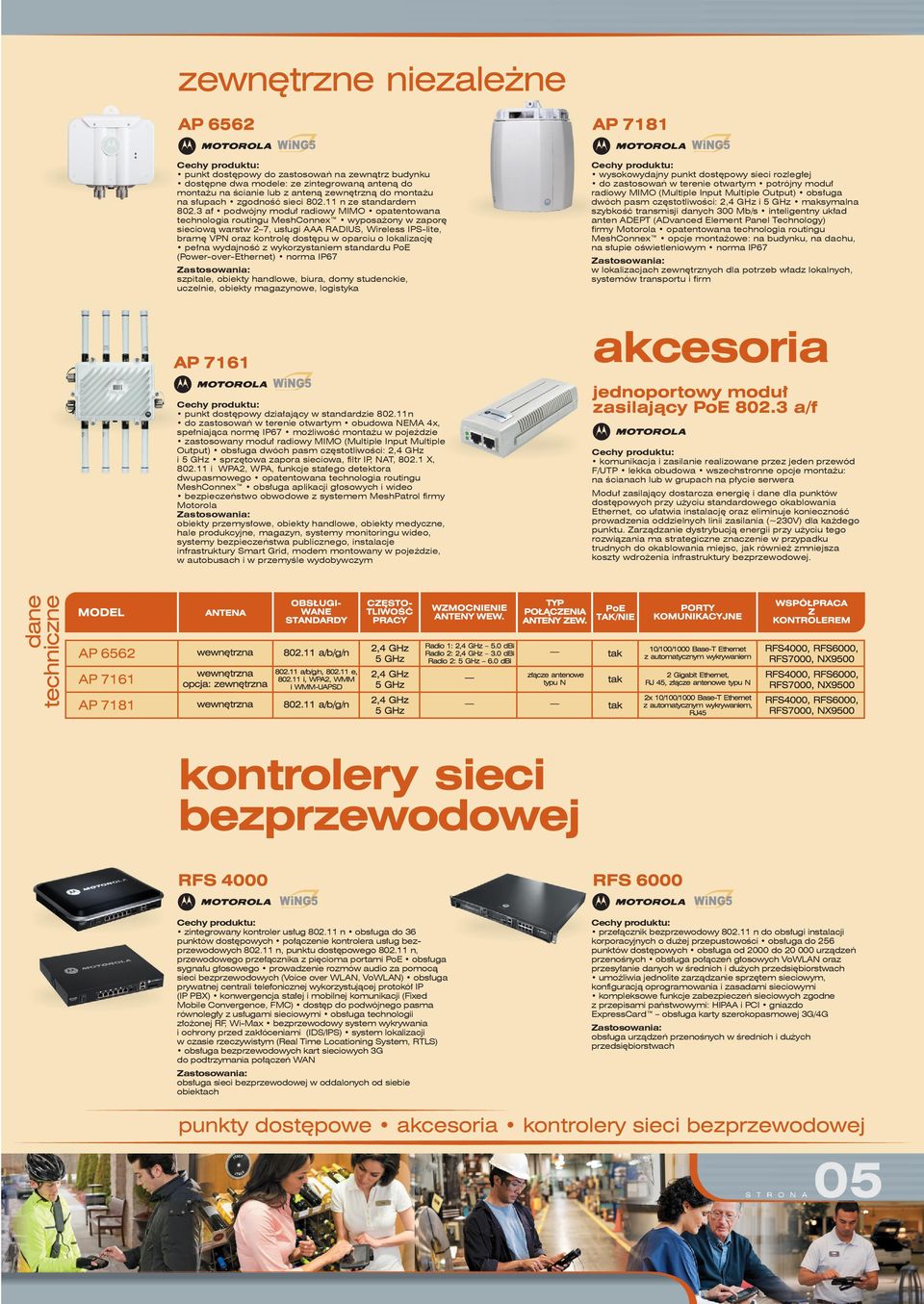

5 punkt dostępowy do zastosowań na zewnątrz budynku dostępne dwa modele: ze zintegrowaną anteną do montażu na ścianie lub z anteną zewnętrzną do montażu na słupach zgodność sieci n ze standardem af podwójny moduł radiowy MIMO opatentowana technologia routingu MeshConnex wyposażony w zaporę sieciową warstw 2 7, usługi AAA RADIUS, Wireless IPS-lite, bramę VPN oraz kontrolę dostępu w oparciu o lokalizację pełna wydajność z wykorzystaniem standardu PoE (Power-over-Ethernet) norma IP67 szpitale, obiekty handlowe, biura, domy studenckie, uczelnie, obiekty magazynowe, logistyka punkt dostępowy działający w standardzie n do zastosowań w terenie otwartym obudowa NEMA 4x, spełniająca normę IP67 możliwość montażu w pojeździe zastosowany moduł radiowy MIMO (Multiple Input Multiple Output) obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz sprzętowa zapora sieciowa, filtr IP, NAT, X, i WPA2, WPA, funkcje stałego detektora dwupasmowego opatentowana technologia routingu MeshConnex obsługa aplikacji głosowych i wideo bezpieczeństwo obwodowe z systemem MeshPatrol firmy Motorola obiekty przemysłowe, obiekty handlowe, obiekty medyczne, hale produkcyjne, magazyn, systemy monitoringu wideo, systemy bezpieczeństwa publicznego, instalacje infrastruktury Smart Grid, modem montowany w pojeździe, w autobusach i w przemyśle wydobywczym zintegrowany kontroler usług n obsługa do 36 punktów dostępowych połączenie kontrolera usług bezprzewodowych n, punktu dostępowego n, przewodowego przełącznika z pięcioma portami PoE obsługa sygnału głosowego prowadzenie rozmów audio za pomocą sieci bezprzewodowych (Voice over WLAN, VoWLAN) obsługa prywatnej centrali telefonicznej wykorzystującej protokół IP (IP PBX) konwergencja stałej i mobilnej komunikacji (Fixed Mobile Convergence, FMC) dostęp do podwójnego pasma równoległy z usługami sieciowymi obsługa technologii złożonej RF, Wi-Max bezprzewodowy system wykrywania i ochrony przed zakłóceniami (IDS/IPS) system lokalizacji w czasie rzeczywistym (Real Time Locationing System, RTLS) obsługa bezprzewodowych kart sieciowych 3G do podtrzymania połączeń WAN obsługa sieci bezprzewodowej w oddalonych od siebie obiektach wysokowydajny punkt dostępowy sieci rozległej do zastosowań w terenie otwartym potrójny moduł radiowy MIMO (Multiple Input Multiple Output) obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz maksymalna szybkość transmisji danych 300 Mb/s inteligentny układ anten ADEPT (ADvanced Element Panel Technology) firmy Motorola opatentowana technologia routingu MeshConnex opcje montażowe: na budynku, na dachu, na słupie oświetleniowym norma IP67 w lokalizacjach zewnętrznych dla potrzeb władz lokalnych, systemów transportu i firm komunikacja i zasilanie realizowane przez jeden przewód F/UTP lekka obudowa wszechstronne opcje montażu: na ścianach lub w grupach na płycie serwera Moduł zasilający dostarcza energię i dane dla punktów dostępowych przy użyciu standardowego okablowania Ethernet, co ułatwia instalację oraz eliminuje konieczność prowadzenia oddzielnych linii zasilania (~230V) dla każdego punktu. Zarządzanie dystrybucją energii przy użyciu tego rozwiązania ma strategiczne znaczenie w przypadku trudnych do okablowania miejsc, jak również zmniejsza koszty wdrożenia infrastruktury bezprzewodowej. przełącznik bezprzewodowy n do obsługi instalacji korporacyjnych o dużej przepustowości obsługa do 256 punktów dostępowych obsługa od 2000 do urządzeń przenośnych obsługa połączeń głosowych VoWLAN oraz przesyłanie danych w średnich i dużych przedsiębiorstwach umożliwia jednolite zarządzanie sprzętem sieciowym, konfiguracją oprogramowania i zasadami sieciowymi kompleksowe funkcje zabezpieczeń sieciowych zgodne z przepisami państwowymi: HIPAA i PCI gniazdo ExpressCard obsługa karty szerokopasmowej 3G/4G obsługa urządzeń przenośnych w średnich i dużych przedsiębiorstwach

6 przełącznik bezprzewodowy n z obsługą sieci kratowej obsługa do 1024 punktów dostępowych zabezpieczenie typu RB Firewall funkcja SMART RF - automatyczna optymalizacja mocy sygnału i wybór kanału wbudowany bezprzewodowy system zabezpieczeń przed atakami typu OTA bezprzewodowe przesyłanie głosu i danych w środowiskach liczących od 8000 do użytkowników centralne zarządzanie punktami dostępowymi mesh a/b/g/n w lokalizacjach zdalnych system lokalizacji w czasie rzeczywistym (Real Time Locationing System, RTLS) praca na wielu poziomach redundancji zapewnia Pojedynczy Wirtualny Adres IP (na VLAN) dla klastru zarządzanie bezprzewodową architekturą przedsiębiorstw, kampusów i magazynów platforma zintegrowanych usług (ISP) dla wewnętrznych sieci firmowych centralne zarządzanie konfiguracjami (pierwotnymi i aktualnymi) i politykami bezpieczeństwa zdalne diagnozowanie i usuwanie usterek, zarządzanie punktami hotspot i usługami DHCP, Radius AAA i FTP zapora sieciowa klasy SPI, IP SEC VPN i system 24x7 Wireless IPS wielopoziomowe mechanizmy zapewniające odporność sieci na awarie Air Defense Advanced Network Assurance Toolset zdalne diagnozowanie i usuwanie usterek, wizualizacja RF, analiza widma, analiza prób uzyskania nieautoryzowanego dostępu do chronionych zasobów zarządzanie urządzeniami bezprzewodowymi oraz mobilnymi aplikacjami w przedsiębiorstwie (punkty dostępu, dostęp dla gości, usługi telefoniczne, urządzenia i aplikacje przenośne) antena dipolowa (dookólna) obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz polaryzacja: pionowa i pozioma szerokość wiązki azymutu 360 złącze typu RP-SMA Male wewnątrz obiektu antena dipolowa (dookólna) obsługa pasma 2,4 GHz szerokość wiązki azymutu 360 szerokość wiązki podniesienia 32 polaryzacja: pionowa i pozioma złącze typu RP-SMA Male wewnątrz obiektu niskoprofilowa antena panelowa obsługa pasma 2,4 GHz szerokość wiązki azymutu 360 szerokość wiązki podniesienia 52 polaryzacja: pionowa i pozioma złącze typu RP-BNC Male wewnątrz obiektu antena panelowa obsługa dwóch pasm częstotliwości: 2,4 GHz i 5 GHz moduł radiowy MIMO szerokość wiązki azymutu 360 szerokość wiązki podniesienia 90 polaryzacja: pionowa i pozioma złącze typu RP-SMA Male wewnątrz obiektu

7 Rozwiązania WiNG 5 Wireless LAN Rozwiązania WiNG 5 WLAN firmy Motorola oferują wszystkie zalety związane z korzystaniem ze standardu n oraz kilka dodatkowych korzyści. Rozbudowana architektura rozszerza technologię QoS 9 (Quality of Service), bezpieczeństwo oraz mobilność usług punktów dostępowych, co gwarantuje lepszy routing bezpośredni oraz elastyczność sieci. Oznacza to brak efektu wąskiego gardła w kontrolerze bezprzewodowym, brak problemów związanych z opóźnieniem podczas korzystania z aplikacji głosowych oraz brak rozsynchronizowania filmów oglądanych w technologii streamingu. Ponadto szeroki wybór punktów dostępowych i wygodna konfiguracja sieci sprawiają, że do jej budowy wykorzystuje się mniej urządzeń. WiNG 5 WLAN zapewnia większą wydajność, lepszą funkcjonalność oraz satysfakcję użytkownika. Funkcje i zalety WiNG 5 WLAN elastyczna architektura; prosta instalacja; bezkonkurencyjna oferta rozwiązań: cienkie, wysokowydajne, naścienne i adaptacyjne punkty dostępowe, kontrolery bezprzewodowe do małych i dużych organizacji rozproszonych; obsługa większego ruchu sieciowego brak efektu wąskiego gardła ; utrzymanie działania usług sieciowych w czasie awarii; funkcja SMART RF samonaprawa oraz trwały zasięg i dostępność sieci; inteligentna sieć rozproszona dostosowuje niższy kontroler do współczynnika punktu dostępowego; oszczędność sprzętu poprzez planowanie przy pomocy urządzenia LANPlanner; rozwiązania: AirDefense Management, AirDefense Network Assurance oraz AirDefense Security & Compliance obniżają koszty związane z obsługą i wydłużają czas poprawnego funkcjonowania.
