ALTAIR 5. [ Detektor wielogazowy o wysokiej skuteczności ]

Transkrypt

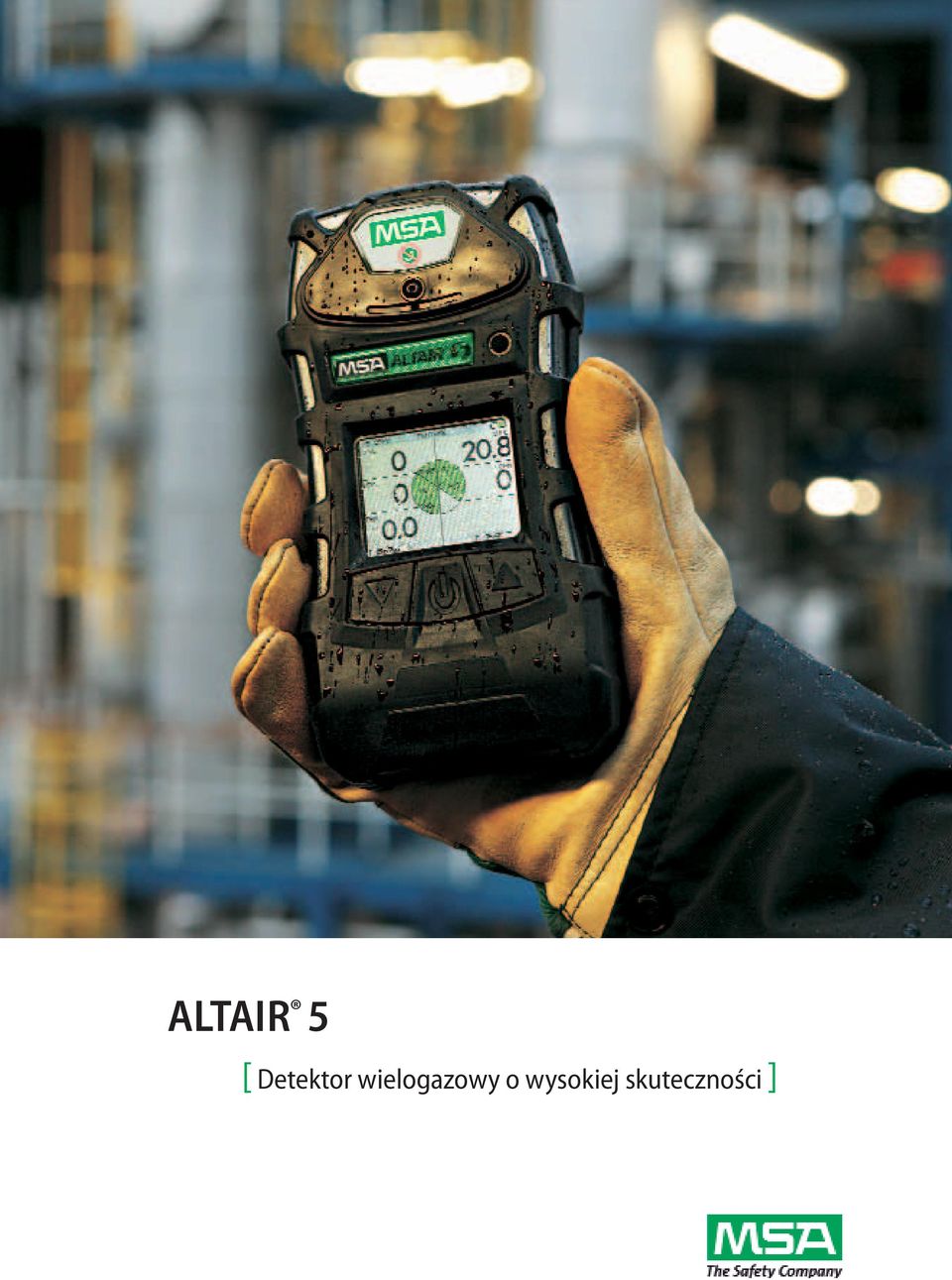

1 ALTAIR 5 [ Detektor wielogazowy o wysokiej skuteczności ]

2

3 ALTAIR 5 [ Wyjątkowe bezpieczeństwo wymaga wyjątkowych możliwości ] Nowy ALTAIR 5 ponownie definiuje oczekiwania w stosunku do detektora wielogazowego. Najnowszy członek rodziny przenośnych detektorów gazowych ALTAIR wyposażony jest w możliwość badania 6 gazów, duży wyświetlacz o wysokiej rozdzielczości, 18 zaprogramowanych języków i oznakowanie przeprowadzenia testu kontrolnego 24 h. ALTAIR 5 jest wysoko skutecznym detektorem gazu z opcją MotionAlert i InstantAlert, proponowanymi przez MSA, unikalnymi cechami wśród systemów alarmowych. Zapewnia niezrównaną trwałość i łatwość w użyciu, której można oczekiwać od rodziny produktów ALTAIR. Ponad to ALTAIR 5 posiada doskonały opcjonalny wyświetlacz w pełnej gamie kolorów. Z unikalną opcją bezprzewodowego USB, odczyty gazów i alarmy mogą być przekazywane do głównej stacji kontroli. Opcjonalny system kalibracji i testowania GALAXY, niski przepływ autokalibracji i łatwo wymieniane sensory minimalizują koszt posiadania bez kompromisu w skuteczności. Jak nigdy wcześniej, detektor ten oferuje wiele inteligentnych właściwości, które podnoszą poziom bezpieczeństwa pracowników. [ Kod kolorów ] Odkrywanie atrakcyjności ALTAIR 5 jest łatwe. Po prostu podążaj za kodami kolorów, poprzez 4 kategorie korzyści przedstawione na kolejnych stronach. [ Zastosowania ] Wszechstronny ALTAIR 5 jest odpowiedni do wielu zastosowań w następujących przemysłach: Bezpieczeństwo Prostota Elastyczność Redukcja kosztów Olejowy & Gazowy Chemiczny Stalowy & metalurgiczny Pożarnictwo Utylizacyjny Oczyszczalnie ścieków Zakłady użyteczności publicznej Różne zastosowania przemysłowe 3

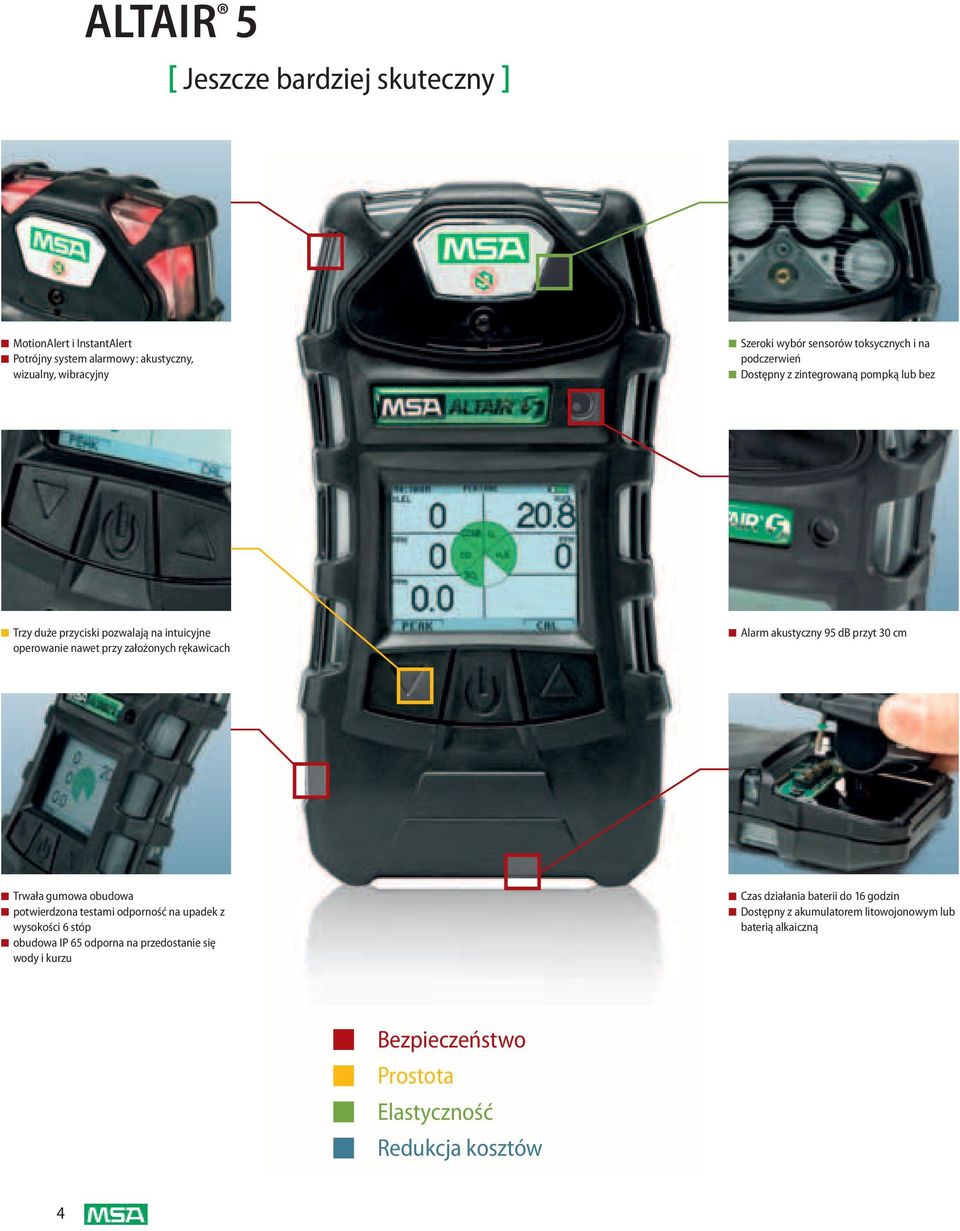

4 ALTAIR 5 [ Jeszcze bardziej skuteczny ] MotionAlert i InstantAlert Potrójny system alarmowy: akustyczny, wizualny, wibracyjny Szeroki wybór sensorów toksycznych i na podczerwień Dostępny z zintegrowaną pompką lub bez Trzy duże przyciski pozwalają na intuicyjne operowanie nawet przy założonych rękawicach Alarm akustyczny 95 db przyt 30 cm Trwała gumowa obudowa potwierdzona testami odporność na upadek z wysokości 6 stóp obudowa IP 65 odporna na przedostanie się wody i kurzu Czas działania baterii do 16 godzin Dostępny z akumulatorem litowojonowym lub baterią alkaiczną Bezpieczeństwo Prostota Elastyczność Redukcja kosztów 4

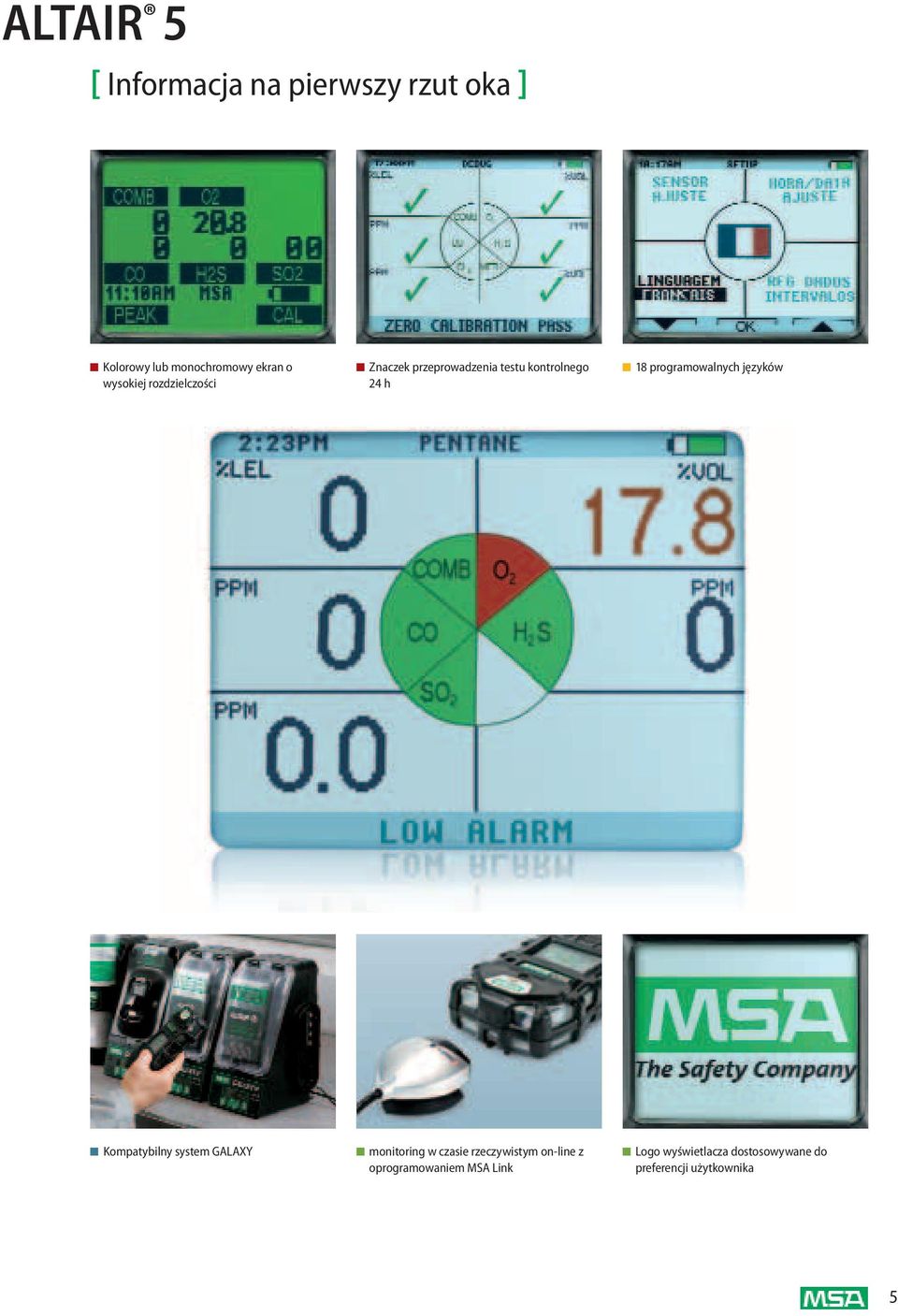

5 ALTAIR 5 [ Informacja na pierwszy rzut oka ] Kolorowy lub monochromowy ekran o wysokiej rozdzielczości Znaczek przeprowadzenia testu kontrolnego 24 h 18 programowalnych języków Kompatybilny system GALAXY monitoring w czasie rzeczywistym on-line z oprogramowaniem MSA Link Logo wyświetlacza dostosowywane do preferencji użytkownika 5

6 Bezpieczeństwo: najwyższe MotionAlert ALTAIR 5 posiada w standardzie cechę MotionAlert, która alarmuje konieczność wsparcia lub pomocy. Uruchomiona opcja, MotionAlert aktywuje alarm wstępny jeśli detektor nie wyczuwa ruchu przez 30 sekund. Jeśli ruch nie zostanie zidentyfikowany po kolejnych 10 sekundach, detektor przechodzi w alarm główny MotionAlert. Ta opcja może okazać się nieoceniona w potencjalnych sytuacjach zagrażających życiu. InstantAlert Ta wyjątkowa cecha daje użytkownikowi możliwość ręcznego aktywowania alarmu, w celu zwrócenia uwagi osób znajdujących się w pobliżu. Podnosi to komfort psychiczny użytkownika w sytuacjach, gdy komunikacja jest trudna [np. podczas noszenia masek]. Potrójny System Alarmowy Potrójny system alarmowy zastosowany w ALTAIR 5 skutecznie ostrzega użytkownika przed potencjalnym niebezpieczeństwem. Bardzo jasne diody LED zapewniają wyraźne powiadomienie w każdych warunkach. ALTAIR 5 posiada także diodę informującą o właściwym działaniu przyrządu, która zapala się co 15 sekund. Alarm akustyczny posiada standardową głośność 95 db przy 30 cm, dodatkowo występuje silny alarm wibracyjny. Opcja Bezprzewodowego USB Bezprzewodowa łączność z alpha Personal Network dotyczy odczytów detektora i alarmów oraz MotionAlert i InstantAlert, które mogą być przekazywane do głównej stacji kontroli [alphabase]. Opcja ta zapewnia stały kontakt z pracownikiem oraz umożliwia nadzorowanie jego sytuacji. Wyświetlacz kolorowy lub monochromowy Obie wersje wyświetlacza umożliwiają odczyt danych o stężeniach gazów już na pierwszy rzut oka, nawet w świetle słonecznym. Ponadto, by uprościć odczyt statusu alarmu, wyświetlacz wskazuje informacje za pomocą kolorów, zielony oznacza bezpieczeństwo, pomarańczowy oznacza ostrzeżenie, natomiast czerwony to alarm. Wskaźnik Testu Kontrolnego ALTAIR 5 pozwala na prostą kontrolę funkcjonowania, która będzie zapisana i wyświetlana na ekranie jako znaczek testu przez 24 godziny. Trwałość ALTAIR 5 posiada obudowę IP65 i jest zaprojektowany tak aby wytrzymywał upadki do 2 m. Wyjątkowo odporna gumowa obudowa zapewnia ochronę przed przypadkowymi upadkami. Szczelnie zabezpieczająca uszczelka zapewnia jeszcze skuteczniejszą odporność na wodę i przedostanie się kurzu. 6

7 Prostota: doskonała Łatwy w użytkowaniu Firma MSA zaprojektowała ALTAIR 5 stosując tą samą logiczną prostotę w użyciu, którą znamy z ALTAIR 4 tak aby zminimalizować konieczność szkoleń lub obsług serwisowych. Dodatkowo, ALTAIR 5 posiada 18 zaprogramowanych języków, dzięki czemu detektor może być zaakceptowany i użytkowany na całym świecie. Łatwy do odczytania wyświetlacz Zarówno wyświetlacz kolorowy jak i monochromowy są niezwykle łatwe do odczytania. Duży wyświetlacz numeryczny pozwala użytkownikowi oglądać wyniki pomiaru, warunki alarmu, stan baterii i ustawienia z dokładnością i pewnością. Możliwości: niezrównany MSA Link Ready Nowe wielojęzyczne oprogramowanie MSA Link, pomaga użytkownikowi wykorzystać maksymalnie możliwości miernika ALTAIR 5. To najwyższej klasy oprogramowanie umożliwia użytkownikowi szybki pobór i analizę danych otrzymanych z detektora. Użytkownicy mogą także samodzielnie ustawiać większość funkcji, włącznie z alarmem i oczekiwanymi wartościami kalibracji, funkcjami przemysłowymi [STEL, TWA] i wieloma innymi parametrami działania i ustawień. Wszystkie wartości ustawione przez użytkownika są chronione poprzez wybór opcji hasła. Pełne rejestrowanie danych jako Standard Łatwość rejestracji danych jest opcją standardową w ALTAIR 5. Pozwala to użytkownikowi zachować rejestr codziennych wartości wykrywanych gazów w ustawionych przedziałach czasowych lub inne występujące zdarzenia. Wersje pompy lub dyfuzji ALTAIR 5 jest dostępny w wersji z dyfuzyjnym poborem próbek lub z wbudowaną pompką. Sensory na podczerwień Wysoka skuteczność sensorów IR zapewnia szybkie i dokładne wykrycie CO 2 oraz łatwopalnych gazów o wysokim stężeniu. Redukcja kosztów: nieoceniona GALAXY Zautomatyzowany system kalibracyjno testujący GALAXY jest kompletnie autonomicznym urządzeniem, które nie wymaga komputera czy podłączenia do sieci. Istnieje możliwość zestawienia z sobą do 10 modułów GALAXY, pozwalając na jednoczesne testowanie i kalibrowanie kilku mierników ALTAIR 5. Ponad 1000 indywidualnych zapisów kalibracji może być przechowywanych na standardowych flash card. Opcjonalne dostępne jest także połączenie bezprzewodowe. 7

8 ALTAIR 5 [ W połączeniu z alpha Personal Network ] Bezprzewodowa opcja USB umożliwia łączenie ALTAIR 5 z alpha Personal Network. Ten monitorująco alarmujący system składa się z modułowych i bezprzewodowych elementów, które mogą być indywidualnie połączone aby poprawić bezpieczeństwo podczas wykonywanej operacji. Monitorowanie odbywa się dzięki przekazywaniu danych o użytkowanym aparacie oddechowym oraz pomiarów odczytywanych z miernika do Stacji bazowej. Z ALTAIR 5 po raz pierwszy w branży ratowniczej możliwe jest aby w czasie rzeczywistym odczytywane i transmitowane było stężenie gazów i alarmy. alpha Personal Net work jest najbardziej wszechstronnym osobistym systemem monitorującym dostępnym w chwili obecnej. [ Zastosowania ] Elementy alpha Personal Network mogą być używane w kilku kombinacjach dla różnorodnych zastosowań. Dwa najpopularniejsze są wymienione poniżej: Wszytkie zastosowania aparatu oddechowego alpha Personal Network umożliwia użytkownikowi aparatu oddechowego oraz osobom nadzorującym akcję przy stacji bazowej [np. Oficerowi kontrolnemu] posiadać pełen telemetryczny nadzór nad alarmami gazowymi, ciśnienia i ruchu. Jest to realizowane w oparciu o ALTAIR 5, alphascout i alphabase. alphabase pozwala wyświetlać dane o środowisku pracy oraz ilość pozostałego powietrza w butlach, podnosząc tym samym bezpieczeństwo ratowników. Jednocześnie sygnał o ewakuacji może być wysłany do wszystkich członków załogi poprzez alphabase, stację bazową. Status alarmów może być czytelnie wyświetlany użytkownikowi poprzez opcjonalny wyświetlacz alphahud. Pojedynczy pracownik Zdarzają się sytuacje, gdzie pracownicy muszą pracować w pewnych odległościach od swoich kolegów, co oznacza, że żaden z alarmów gazowych lub ruchu nie byłby słyszalny przez kogokolwiek, z wyjątkiem samego pracownika. Dzięki połączeniu ALTAIR 5 i alphascout możliwe jest przekazywanie informacji o alarmach do stacji bazowej alphabase zapewniając najwyższe bezpieczeństwo. [ Przegląd systemu ] ALTAIR 5 W-USB Detektor gazowy Aparat oddechowy + alphamitter przekaźnik alphahud wyświetlacz w polu widzenia alphabase + PC stacja bazowa Mierzy stężenie gazu Przekazuje alarmy gazowe Wysyła dane o ciśnieniu Wyświetla ciśnienie i alarmy gazowe Wyświetla i przechowuje wszystkie dane od ALTAIR 5 i alphascout alphascout osobiste urządzenie kontrolno alarmowe Działa jako centrum Oblicza pozostały czas pracy Aktywuje alarm ruchu [MotionAlert] i alarm paniki [InstantAlert] Krótkozakresowy Długozakresowy 8

9 [ Oprogramowanie alphacontrol ] alphabase pracuje razem z alphacontrol dla automatycznego monitoringu bez konieczności interwencji operatora. Wyświetlacz pokazuje w czasie rzeczywistym: użytkownika, zadania zespoły, ciśnienie butli, pozostały czas pracy oraz stężenie gazu. MotionAlert, InstantAlert, niskie ciśnienie butli i alarmy gazowe są wyświetlane w dodatkowych okienkach ostrzegających oraz emitowane sygnałami akustycznymi. Kompletne dane o zdarzeniu są także automatycznie zapisywane i analizowane, redukując konieczność przygotowywania czasochłonnych raportów i umożliwiając łatwą analizę. [ Unikalny sygnał przyporządkowywania ] Bezprzewodowy USB 2.4 GHz [W-USB] sygnał wymiany pomiędzy ALTAIR 5 i alphascout tworzy wokół użytkownika zdefiniowaną konkretną sieć. Kiedy alphascout wchodzi w styczność z ALTAIR 5, nawiązuje sygnał połączenia, które nie może być zakłócone przez pozostałe urządzenia w pobliżu. Urządzenia mogą jednak być szybko wymieniane. Nawiązywanie połączenia alphascout z nowo wymienionym ALTAIR 5 jest przeprowadzane równie szybko i sprawnie. Zdjęcie ekranu pokazuje alarm gazu widziany na PC używając alphacontrol. [ Certyfikaty ] Dyrektywa 94/9/EC [ATEX] BVS 05, ATEX E 150, II 1G, EEx ia IIC T3/T4 EN 50014, EN 50020, EN 50284, 30 C Ta +60 C Dyrektywa 89/336/EC [EMC] EN , EN Dopuszczenia zgodnie z dyrektywą 1999/5/EC [R&TTE] EN /-2, EN , EN /-3, EN Więcej szczegółowych informacji o zamówieniach na ulotce alpha Personal Network

10 [ ALTAIR 5 na pierwszy rzut oka ] Cechy Korzyści Bezpieczeństwo MotionAlert [alarm ruchu] Uruchamia alarm jeśli użytkownik pozostaje w bezruchu InstantAlert [alarm paniki] System alarmowy może być aktywowany ręcznie Potrójny System Alarmowy Wyraźny, alarm akustyczny i wibracyjny Wyświetlacz pełnograficzny monochromowy lub kolorowy o wysokiej rozdzielczości Znaczek przeprowadzenia testu kontrolnego 24 h Alarm brakującego sensora Wyraźne, łatwe odczytywanie wyświetlacza na pierwszy rzut oka Potwierdza, że detektor przeszedł test kontrolny Pomaga zapobiegać błędom konserwacyjnym Bezprzewodowy USB umożliwia odczyty telemetryczne na głównej stacji kontrolnej Dostarcza informacje w czasie rzeczywistym o środowisku pracy użytkownika Gumowa powłoka obudowy Wytrzymuje upadki do 2 m IP 65 sklasyfikowany przez jednostkę niezależną Odporny na wodę i przedostanie się kurzu Prostota Ergonomiczny kształt z dużymi gumowymi przyciskami Kompatybilny Link MSA Oprogramowanie MSA Link w 18 zaprogramowanych językach Ponad zapisów Zapewnia łatwą obsługę, nawet podczas noszenia rękawic Detektor może być konfigurowany a dane zapisywane na PC z dyskiem IR; może również wyświetlać monitoring w czasie rzeczywistym on-line Akceptowany przez użytkowników na całym świecie Historia użytkowania łatwa w dostępie Elastyczność Szeroki wybór sensorów toksycznych I na podczerwień Wybór detektora z pompą lub z pomiarem poprzez dyfuzję Wielojęzyczny wyświetlacz Wyświetlacz może być skonfigurowany łącznie z możliwością wyświetlania Logo Mogą być konfigurowane i dopasowane do większości zastosowań Spełnia wymagania dotyczące sposobów pobierania próbek oraz wstępnych kontroli Akceptowany przez użytkowników na całym świecie Indywidualne oznaczenie Logo Redukcja kosztów Kompatybilny test GALAXY Szybka i łatwa kalibracja Niski przepływ auto kalibracji Mierniki są łatwe w wymianie Oszczędza czas i redukuje koszty dzięki jednoczesnemu kalibrowaniu wszystkich sensorów Redukuje koszty obsługi 10

11 [ Specyfikacja techniczna ] Opcje sensora Zakres Dokładność Sensory na Zakres Dokładność podczerwień LEL 0 100% 1% CH % Vol 1% Vol O % Vol 0.1% Vol CH % Vol 0.2% Vol CO ppm 1 ppm CO 2 0 5% Vol 0.01% Vol H 2 S ppm 1 ppm CO % Vol 0.01% Vol HCN 0 30 ppm 0.1 ppm CO % Vol 0.1% Vol NH ppm 0.5 ppm C 3 H % LEL 1% LEL NO ppm 0.1 ppm C 3 H % Vol 0.1% Vol PH ppm 0.1 ppm C 3 H % Vol 1% Vol SO ppm 0.1 ppm C 4 H % LEL 1% LEL Cl ppm 0.1 ppm C 4 H % Vol 0.1% Vol ClO ppm 0.01 ppm C 4 H % Vol 1% Vol Sensory Cl 2, ClO 2 i NH 3 oraz sensor na podczerwień mogą być użyte tylko w urządzeniu w wersji z pompką. Pomiary gazów toksycznych mogą być przedstawiane również w jednostkach mg/m 3 Opis Waga 454 g Wymiary [Dł x Sz x Wys] 169 x 89 x 49 mm [akumulator, pompa, z klipsem do paska] 169 x 89 x 42 mm [akumulator, dyfuzja, bez klipsa do paska] Alarm akustyczny >95 db przy 30 cm Alarm optyczny 2 ultra-jasne diody LED Alarm wibracyjny Standard MotionAlert Standard InstantAlert Standard Obudowa Wysokoodporna gumowa obudowa Wyświeltacz 45 x 35 mm, kolorowy lub monochromowy, back-lit Bateria Akumulator do ładowania Li-Ion lub bateria alkaiczna Czas czuwania baterii Do 15 godz w temperaturze pokojowej, zależnie od konfiguracji Czas ładowania 5 6 godzin Zakres temperatury pracy 20 C do +50 C Wilgotność 15 90% RH nieskondensowana Przenikanie IP 65 [test niezależny] Test upadku 2 metry Rejestrowanie danych > 200 hrs przy 15 sec interwał Rejestrowanie zdarzeń > 1000 zdarzeń Gwarancja 2 lata przy normalnych warunkach użytkowania dla CO/H 2 S/Comb/O 2 Certyfikaty Europa: CE ATEX I I 2G, EEx ia d IIC T4 20 C do +50 C USA: UL Klasa 1, Division 1, ABCDEFG Kanada: CSA C22.2 No. 157 Klasa I Div. 1 Grupy ABCD Australia: ANZ Ex ia s I/IIC T4 [Strefa 0] [w trakcie realizacji] 11

12 [ Dane do zamówienia ] ALTAIR 5 może być konfigurowany zgodnie z indywidualnymi wymaganiami. Prosimy o kontakt z lokalnym przedstawicielem MSA odnośnie szczegółów zamówienia. Najbardziej popularne konfiguracje są przedstawione poniżej. Nr. Zam. Opis ALTAIR 5 [LEL (Pen), O 2, CO, H 2 S] Monochromowy ALTAIR 5 [LEL (CH 4 ), O 2, CO, H 2 S] Monochromowy ALTAIR 5 [LEL (Pen), O 2, CO, H 2 S] Kolorowy, Bezprzewodowy USB ALTAIR 5 z pompą [LEL (Pen), O 2, CO, H 2 S] Monochromowy ALTAIR 5 z pompą [LEL (Pen), O 2, CO, H 2 S] Kolorowy ALTAIR 5 z pompą [LEL (Pen), O 2, CO, H 2 S] Kolorowy, Bezprzewodowy USB ALTAIR 5 z pompą [LEL (Pen), O 2, CO, H 2 S, SO 2 ] Monochromowy ALTAIR 5 z pompą [LEL (Pen), O 2, CO, H 2 S, SO 2 ] Kolorowy ALTAIR 5 z pompą [LEL (CH 4 ), O 2, CO, H 2 S, Cl 2, 0 10% CO 2 ] Kolorowy, Bezprzewodowy USB ALTAIR 5 IR [LEL (Pen), O 2, CO, H 2 S, 0 10% CO 2 ] Monochromowy ALTAIR 5 IR [LEL (Pen), O 2, CO, H 2 S, 0 10% CO 2 ] Kolorowy ALTAIR 5 IR [LEL (Pen), O 2, CO, H 2 S, 0 10% CO 2 ] Kolorowy, Bezprzewodowy USB ALTAIR 5 IR [LEL (CH 4 ), O 2, CO, 0 100% Vol. CH 4 ] Monochromowy ALTAIR 5 IR [LEL (Pen), O 2, CO, H 2 S, NO 2, 0 5% CO 2 ] Kolorowy ALTAIR 5 IR [LEL (Pen), O 2, CO, H 2 S, NO 2, 0 10% CO 2 ] Kolorowy, Bezprzewodowy USB Kalibracja Gaz kalibracyjny [58 l] [1.45% CH 4,15.0% O 2, 60 ppm CO, 20 ppm H 2 S] Gaz kalibracyjny [58 l] [1.45% CH 4,15.0% O 2, 60 ppm CO, 20 ppm H 2 S, 2.5% CO 2 ] Gaz kalibracyjny [34 l] 5 ppm SO 2 in N 2 Akcesoria Skórzany pokrowiec Przewód do pobierania próbek 3 m, PU przewodzący Pompa do pobierania próbek, elastyczna 30 cm JetEye IR adapter z podłączeniem USB Zawór redukujący ciśnienie 0.25 l/min Oprogramowanie MSA Link CD-ROM GALAXY [ALTAIR 5 IR & z pompą] System podstawowy [zawiera zasilacz] System standardowy [zawiera zasilacz & regulator] System standardowy + ładowanie + uchwyt butli Smart system [zawiera zasilacz, regulator & kartę SD] Smart system + ładowanie + uchwyt butli System przenośny [zawiera blok akumulatorowy & regulator] System przenośny + karta SD + uchwyt butli ystem przewodowy sieci [zawiera regulator & przewodowy dostęp do sieci] System przewodowy sieci + ładowanie + uchwyt butli ALTAIR 5 jest dostarczany w standarcie z blokiem akumulatorowym, ładowarką, kapturkiem kalibracyjnym oraz przewodem. Pełen zakres akcesoriów zawierający listę gazów do kalibracji dostępny na żądanie. Bezpośredni kontakt Centrala i Oddział w Raszynie MSA Safety Sp. zo.o. Ul. Wschodnia 5a Raszyn k/warszawy Tel. +48 [22] Fax +48 [22] biuro@msa-poland.com Zapraszamy także do naszych Oddziałów w: Krakowie, Gdańsku, Poznaniu oraz Wrocławiu Zastrzegamy sobie możliwośćdokonywania zmian technicznych ID PL/00/N/04.09/HA
