Fotonika. Plan: Wykład 9: MOEMS. MEMS, MOEMS, NEMS wprowadzenie Podział Przykładowe realizacje i koncepcje

Wielkość: px
Rozpocząć pokaz od strony:

Download "Fotonika. Plan: Wykład 9: MOEMS. MEMS, MOEMS, NEMS wprowadzenie Podział Przykładowe realizacje i koncepcje"

Transkrypt

1 Wykład 9: MOEMS Plan: MEMS, MOEMS, NEMS wprowadzenie Podział Przykładowe realizacje i koncepcje

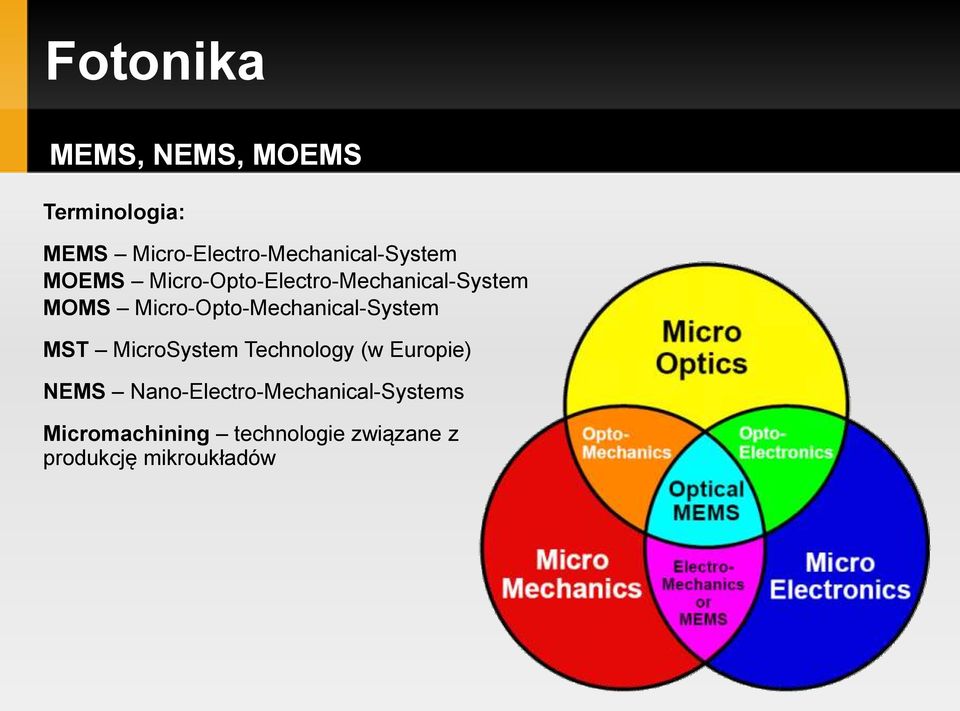

2 MEMS, NEMS, MOEMS Terminologia: MEMS Micro-Electro-Mechanical-System MOEMS Micro-Opto-Electro-Mechanical-System MOMS Micro-Opto-Mechanical-System MST MicroSystem Technology (w Europie) NEMS Nano-Electro-Mechanical-Systems Micromachining technologie związane z produkcję mikroukładów

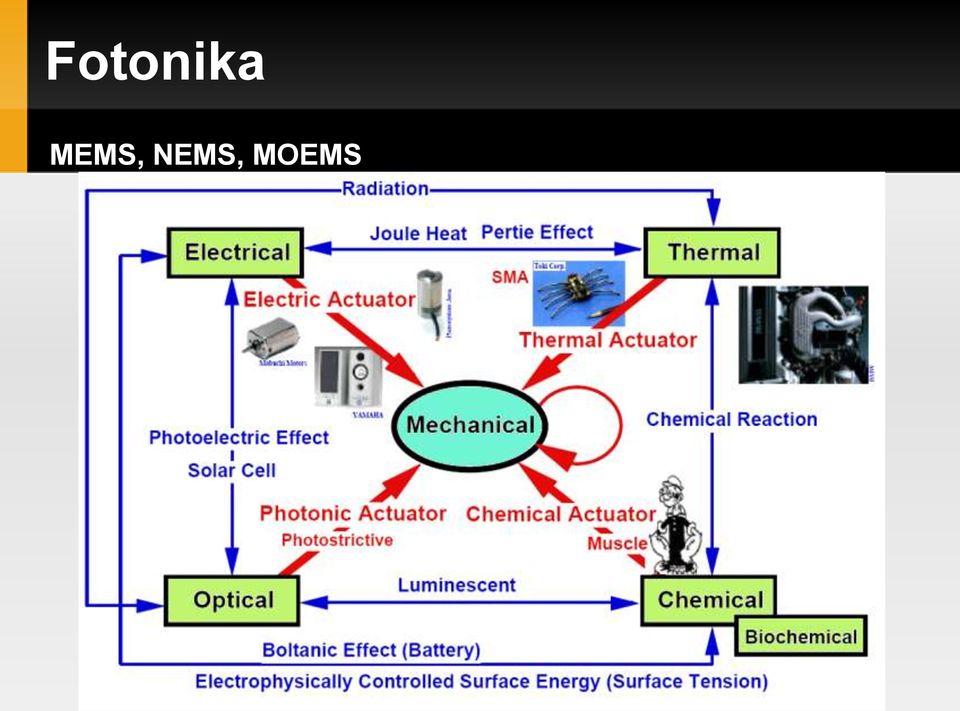

3 MEMS, NEMS, MOEMS

4 MEMS, NEMS, MOEMS Mikro-ława optyczna Ława optyczna

5 MEMS, NEMS, MOEMS

6 Schemat realizacji elementów MEMS/MOEMS PROJEKT CEL MODELOWANIE KONCEPCJA REALIZACJI WYKONANIE Duża liczba konkurencyjnych układów WYBÓR NAJLEPSZEGO OPTYMALIZACJA Niski koszt POWIELENIE SPRZEDAŻ

7 stół optyczny macierze mikrozwierciadeł LCD reaktory chemiczne Fotonika MEMS, NEMS, MOEMS - podział Optyka Siłowniki zwierciadła dzielnik wiązki soczewki Fresnela soczewki refrakcyjne Systemy comb-drive comb-drive silnik ugięcie

8 MEMS, NEMS, MOEMS - podział Wyróżniamy dwa rodzaje układów typu MEMS: powierzchniowe (surface) objętościowe (bulk) Ze względu na rodzaj wykorzystywanej siły układy MEMS dzielimy na: układy elektrostatyczne układy piezoelektryczne układy magnetyczne układy pneumatyczne Ze względu na rodzaj wykonywanych zadań układy MEMS dzielimy na: siłowniki detektory, mierniki reaktory chemiczne mieszacze wyświetlacze elementy pasywne modulatory

9 MEMS, NEMS, MOEMS Rodzaje siłowników mechanizm działania: elektrostatyczne piezoelektryczne membranowe termiczne stopy z pamięcią kształtu pneumatyczno-hydrauliczne elastomerowe magnetyczne chemiczne biologiczne Rodzaje siłowników - funkcja: belki comb-drive motory zawory rezonatory mechaniczne przełączniki zwierciadła szczypce

10 MEMS, NEMS, MOEMS - podział Detektory - funkcja: pomiar przyspieszenia żyroskop pomiar ciśnienia pomiar odległości pomiar sił makroskopowych pomiar sił atomowych pomiary pól: elektrycznego, magnetycznego pomiar temperatury interferometry

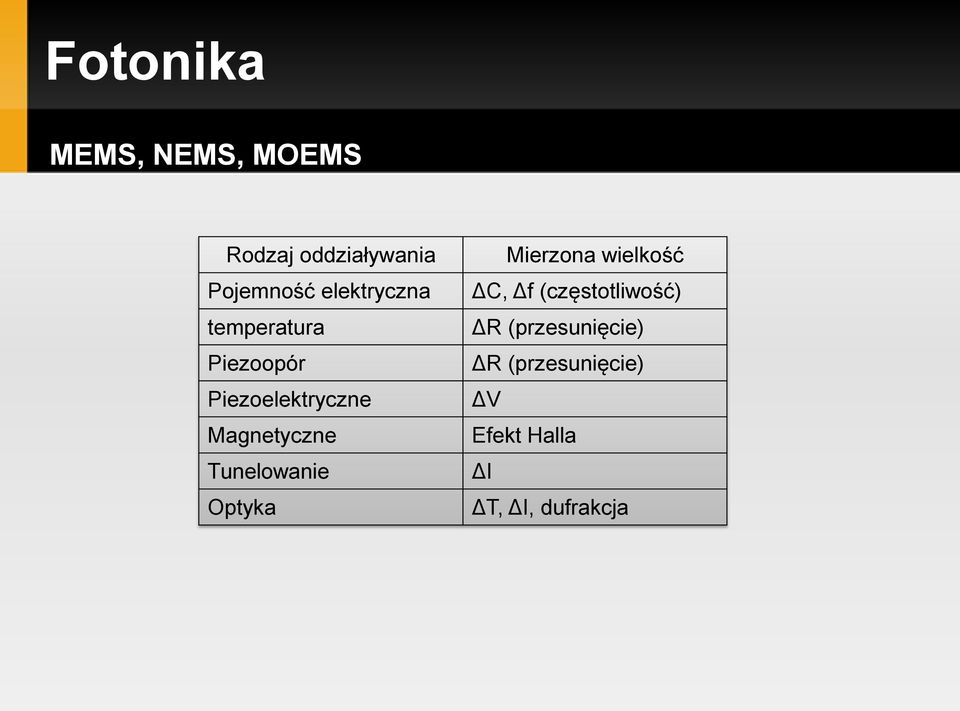

11 MEMS, NEMS, MOEMS Rodzaj oddziaływania Pojemność elektryczna temperatura Piezoopór Piezoelektryczne Magnetyczne Tunelowanie Optyka Mierzona wielkość ΔC, Δf (częstotliwość) ΔR (przesunięcie) ΔR (przesunięcie) ΔV Efekt Halla ΔI ΔT, ΔI, dufrakcja

12 r S 3 2 * * lt r a f l m F y 2 3 * * a b el m Fotonika MEMS, NEMS, MOEMS skalowanie

13 MEMS, NEMS, MOEMS MEMS Zalety brak ręcznego ustawiania integracja wielu funkcji w jeden układ masowa produkcja małe wymiary mały pobór energii szybkość działania małe bezwładności niska cena

14 MEMS, NEMS, MOEMS - belka Przestrajany mechanicznie VCSEL belka zwierciadła Bragga obszar czynny podstawa Parametry belek dla różnych półprzewodników: Rozmiar [mm] (dl x szer x grub) materiał 100 x 3 x 0,1 10 x 0,2 x 0,1 1 x 0,05 x 0,05 0,1 x 0,01 x 0,01 SiC 19 khz 1,9 MHz 93 MHz 1,9 GHz Si 12 khz 1,2 MHz 60 MHz 1,2 GHz GaAs 6,5 khz 0,65 MHz 32 MHz 0,65 GHz

15 MEMS, NEMS, MOEMS - belka Strukturę typu belka można zrobić na trzy sposoby: Metoda 1: Metoda 2: Metoda 3:

16 MEMS, NEMS, MOEMS

17 MEMS, NEMS, MOEMS pomiar temperatury promieniowanie termiczne Materiał 1 Materiał 2 oświetlacz Kamera termowizyjna detektor promieniowanie termiczne

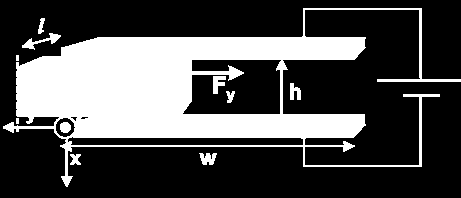

18 MEMS, NEMS, MOEMS comb-drive zasada działania Siła elektrostatyczna k m + V - g E A Siła nie zależy od odległości Zalety: liniowa zależność między napięciem a ugięciem niskie napięcie pracy (duża powierzchnia elektrod) V przyciąganie elektrostatyczne (niski pobór mocy) - mw szybkość pracy 100 MHz

19 MEMS, NEMS, MOEMS comb-drive Przyciąganie Wyrównywanie Wciąganie

20 MEMS, NEMS, MOEMS comb-drive

21 MEMS, NEMS, MOEMS

22 MEMS, NEMS, MOEMS comb-drive Układ z dużym względnym przesunięciem XY Układ z małym względnym przesunięciem XY

23 MEMS, NEMS, MOEMS comb-drive (inne możliwości)

24 MEMS, NEMS, MOEMS kołowy comb-drive

25 MEMS, NEMS, MOEMS kołowy comb-drive

26 MEMS, NEMS, MOEMS szczypce (tweezer) Problemy z manipulacją małymi obiektami: jak je odczepić jak przymocować

27 MEMS, NEMS, MOEMS Układ z wymiennymi końcówkami

28 MEMS, NEMS, MOEMS szczypce Układ z wymiennymi końcówkami

29 MEMS, NEMS, MOEMS

30 MEMS, NEMS, MOEMS przesuw na duże odległości Układ z mikrosilniczkiem i śrubą Sprężyny do przesuwu na duże odległości

31 MEMS, NEMS, MOEMS przesuw na duże odległości Układ comb-drive napęda koło zębate napędza linijkę zębatą

32 MEMS, NEMS, MOEMS silnik elektrostatyczny

33 MEMS, NEMS, MOEMS silnik elektrostatyczny

34 MEMS, NEMS, MOEMS silnik elektrostatyczny Etapy produkcji silnika elektrostatycznego w technologii litograficznej

35 MEMS, NEMS, MOEMS silnik elektrostatyczny

36 MEMS, NEMS, MOEMS silnik elektrostatyczny

37 MEMS, NEMS, MOEMS silnik elektrostatyczny

38 MEMS, NEMS, MOEMS koła zębate

39 MEMS, NEMS, MOEMS koła zębate

40 MEMS, NEMS, MOEMS koła zębate

41 MEMS, NEMS, MOEMS

42 MEMS, NEMS, MOEMS skrzynia biegów

43 MEMS, NEMS, MOEMS mikro wiatraczki

44 MEMS, NEMS, MOEMS układy skrobiące (scratch drive) Istotna jest siła tarcia

45 MEMS, NEMS, MOEMS Mikro-tester wytrzymałości na zrywanie Próbka poddawana obciążeniu Elementy kroczące

46 MEMS, NEMS, MOEMS - skanery Różnego rodzaju skanery znalazły szerokie zastosowanie. Do najważniejszych należą: skanery oparte na SLM skanery zwierciadlane 1D, 2D wyświetlacze projektorowe czytniki kodów paskowych przełączniki

47 MEMS, NEMS, MOEMS skaner 1D (lustro uchylne)

48 MEMS, NEMS, MOEMS skaner 1D (lustro torsyjne)

49 MEMS, NEMS, MOEMS skaner 1D (lustro torsyjne)

50 MEMS, NEMS, MOEMS skaner 1D (comb-drive)

51 MEMS, NEMS, MOEMS skaner 1D (siłowniki termiczne)

52 MEMS, NEMS, MOEMS skaner 2D na bazie skanera 1D

53 MEMS, NEMS, MOEMS skaner 2D (elektrostatyczny)

54 MEMS, NEMS, MOEMS skaner 2D Parametry elektrostatycznego skanera 2D: skanowanie: ±14º i ±7º rozmiar zwierciadła: 400x400 mm 2 częstość pracy: 500 Hz napięcie sterowania: ~100V możliwość tworzenia dowolnych wzorów

55 MEMS, NEMS, MOEMS skaner 2D (elektrostatyczny)

56 MEMS, NEMS, MOEMS skaner 2D (magnetyczny) Do sterowania wykorzystana jest siła Lorentza

57 MEMS, NEMS, MOEMS skaner 2D (combdrive, mikrosoczewka)

58 MEMS, NEMS, MOEMS układy 2,5 D

59 MEMS, NEMS, MOEMS układy 2,5 D

60 MEMS, NEMS, MOEMS układy 2,5 D

61 MEMS, NEMS, MOEMS

62 MEMS, NEMS, MOEMS układy 2,5 D Układy podnoszone przez krople kurczące się po podgrzaniu

63 MEMS, NEMS, MOEMS układy planarne phase contrast filter (PCF)

64 MEMS, NEMS, MOEMS przełączniki światłowodowe Rodzaje przełączników światłowodowe zwierciadlane polaryzacyjne sprzęgaczowe

65 MEMS, NEMS, MOEMS przełączniki zwierciadlane

66 MEMS, NEMS, MOEMS przełącznik odchylane lustra

67 MEMS, NEMS, MOEMS przełącznik odchylane lustra

68 MEMS, NEMS, MOEMS przełącznik wsuwane lustra

69 MEMS, NEMS, MOEMS przełącznik wsuwane lustra

70 MEMS, NEMS, MOEMS przełącznik podnoszone lustra

71 MEMS, NEMS, MOEMS przełącznik odchylane lustra

72 MEMS, NEMS, MOEMS Nie mogą być dowolne wielkości ze względu na gaussowskość wiązki

73 MEMS, NEMS, MOEMS przełączniki siatkowe

74 MEMS, NEMS, MOEMS przełącznik kroplowy

75 MEMS, NEMS, MOEMS przełącznik kroplowy Pęcherzyk powietrza lub oleju

76 MEMS, NEMS, MOEMS przełącznik soczewkowy

77 MEMS, NEMS, MOEMS przełącznik przesuw światłowodu

78 MEMS, NEMS, MOEMS przełączniki światłowodowe

79 MEMS, NEMS, MOEMS przełącznik światłowodowy soczewka dzielnik wiązki

80 MEMS, NEMS, MOEMS przełącznik elektryczny OFF ON Częstość pracy do 3 GHz

81 MEMS, NEMS, MOEMS mikroskop sił atomowych (AFM) Atom Force Microscope - Odczyt prądu lub elektrostatycznie Macierz detektorów (odległość ~5mm)

82 MEMS, NEMS, MOEMS mikroskop sił atomowych Do sterowania układu wykorzystuje się układy elektrostatyczne. Przesunięcie o 1 nm uzyskuje się przy zmianie prądu o 10 mv przy prądzie rzędu 100 V)

83 MEMS, NEMS, MOEMS mikroskop sił atomowych

84 MEMS, NEMS, MOEMS - SNOM Scanning Near-field Optical Microscope - SNOM

85 MEMS, NEMS, MOEMS pamięć mechaniczna (millipede) Możliwe stany pracy: Zapis wgniecenie Odczyt opuszczenie Wymazanie podgrzanie + wyciągniecie

86 MEMS, NEMS, MOEMS pamięć mechaniczna 25 dźwigni 1024 dźwigni

87 MEMS, NEMS, MOEMS czujniki ciśnienia pojemnościowy Bezprzewodowy (zmiana pola magnetycznego) 1. Szkło 2. Krzem 3. Selenoid 4. Warstwa złota 5. Podpora

88 MEMS, NEMS, MOEMS czujniki ciśnienia Optyczny

89 MEMS, NEMS, MOEMS pomiar przyspieszenia Układ oparty na comb-drivach

90 MEMS, NEMS, MOEMS - żyroskop c y c x m k x k y

91 MEMS, NEMS, MOEMS - żyroskop

92 MEMS, NEMS, MOEMS - żyroskop

93 MEMS, NEMS, MOEMS - żyroskop

94 MEMS, NEMS, MOEMS - żyroskop

95 MEMS, NEMS, MOEMS - sejsmometr

96 MEMS, NEMS, MOEMS - rezonatory Rezonator 3 MHz Rezonator 2 GHz Rezonator 1 THz

97 MEMS, NEMS, MOEMS układy oparte na dyfrakcji Pomiar ciśnienia: Pomiar przyspieszenia:

98 MEMS, NEMS, MOEMS - interferometry Sterowane zwierciadło interferencyjne Czułe na przyspieszenie zwierciadło zawieszone na ramce. Demultiplexer oparty na interferencji

99 MEMS, NEMS, MOEMS interferometr Michelsona WE WY

100 MEMS, NEMS, MOEMS interferometr siatkowy

101 MEMS, NEMS, MOEMS - spektrometr

102 MEMS, NEMS, MOEMS - mikrosoczewki

103 MEMS, NEMS, MOEMS mikrosoczewki fresnelowskie

104 MEMS, NEMS, MOEMS - mikropryzmaty

105 MEMS, NEMS, MOEMS soczewki cieczowe

106 MEMS, NEMS, MOEMS - sprężyny

107 MEMS, NEMS, MOEMS - mikroprzepływy Parametry istotne przy projektowaniu układów mikroprzepływów: lepkość menisk wklęsły, wypukły tarcie przepływu wiry siły działające na zakrętach ciśnienie Wykonywanie kanałów przepływowych

108 MEMS, NEMS, MOEMS mikroreaktory chemiczne

109 MEMS, NEMS, MOEMS mikroreaktory chemiczne Elementy: mieszacze rozdzielacze reaktory chemiczne strzykawki, dozowniki preparatory pompy analizatory elementy transportowe (kanały) rezerwuary elementy kontroli przepływu i ciśnienia mieszacz reaktor kanały pompa membranowa

110 MEMS, NEMS, MOEMS - mikropompy Rodzaje pomp: Bezzaworowe piezoelektryczne termo-pneumatyczne elektrostatyczne Zaworowe elektro-hydrodynamiczne dyfuzyjne elektroosmotyczne bąbelkowe Pompa elektroosmotyczna Pompa elektro-hydrodynamiczna

111 MEMS, NEMS, MOEMS Pompa rotorowa tłok pompy rotorowej Pompa membranowa Pompa Archimedesa

112 MEMS, NEMS, MOEMS - mikropompy

113 MEMS, NEMS, MOEMS - mikromieszcze Rodzaje mieszaczy - przepływowe

114 MEMS, NEMS, MOEMS Rodzaje mieszaczy przepływowe rapid prototyping silicon guma ceramika

115 MEMS, NEMS, MOEMS mikromieszcacze strumieniowe

116 MEMS, NEMS, MOEMS mikromieszacze strumieniowe

117 MEMS, NEMS, MOEMS mikrodetektory chemiczne Rodzaje detektorów: Optyczne: fluorescencja absorpcja rozpraszanie współczynnik załamania radiacja plazmony Elektrochemiczne: amperomierz potencjometr pomiar przewodności Mechaniczne Termiczne Chemiczne Magnetyczne Piezoelektryczne

118 MEMS, NEMS, MOEMS Przykłady wykorzystania: elektroforeza 1D, 2D chromatografia gazowa chromatografia cieczowa embriologia macierzowa hybrydyzacja DNA PCR (polimerazowa reakcja łańcuchowa)

119 MEMS, NEMS, MOEMS czujniki gazu Chromatograf gazowy

120 MEMS, NEMS, MOEMS - medycyna Zalety w stosowaniu układów MEMS w zastosowaniach medycznych: niższe koszty mniejsza inwazyjność zabiegów zmniejszenie ilości potrzebnych próbek, np. krwi szybkość uzyskiwania wyników krótsze zabiegi łatwość użycia

121 MEMS, NEMS, MOEMS - medycyna Elektroforeza

122 MEMS, NEMS, MOEMS - medycyna Czujniki oparte na fluorescencji wymuszonej laserem

123 MEMS, NEMS, MOEMS - medycyna Macierz mikro-igieł do dozowania lekarstw

124 MEMS, NEMS, MOEMS- medycyna Macierz DNA

125 MEMS, NEMS, MOEMS - medycyna Pomiar aktywności elektrycznej komórki

126 MEMS, NEMS, MOEMS - medycyna Sztuczna skóra Wielkość pojedynczego detektora - 3x3 mm

127 MEMS, NEMS, MOEMS czujnik ciśnienia

128 MEMS, NEMS, MOEMS - magnetyczne czujnik lub silnik elektro-magnetyczny efekt Halla zwierciadło deformowalne przełącznik elektro-magnetyczny

129 MEMS, NEMS, MOEMS magnetoopór GMR Giant magnetoresistance gigantyczny magnetoopór 2 warstwy ferromagnetyczne (np. kobalt lub żelazo) rozdzielone warstwą metalu nie magnetycznego (np. miedź). Jedna warstwa ferromagnetyczna jest namagnesowana ze stałą orientacją. Namagnesowanie drugiej warstwy może się zmieniać. Natężenie prądu przepływającego przez te warstwy ma wartość maksymalną gdy kierunki namagnesowania są zgodne.

130 MEMS, NEMS, MOEMS - magnetoopór

131 MEMS, NEMS, MOEMS filtr strojony

132 MEMS, NEMS, MOEMS optyka adaptatywna

133 MEMS, NEMS, MOEMS optyka adaptatywna Deformowalne membrany

134 MEMS, NEMS, MOEMS optyka adaptatywna Deformowalne membrany

135 MEMS, NEMS, MOEMS - wyświetlacze Wyróżniamy kilka rodzajów wyświetlaczy: oparte na mikrozwierciadłach (DMD) ciekłokrystaliczne (LCD) TFT oparte na diodach organicznych (OLED) oparte na membranie mikrozwierciadła LCD membrana

136 MEMS, NEMS, MOEMS - wyświetlacze Wyświetlacze oparte na mikrozwierciadłach

137 MEMS, NEMS, MOEMS - wyświetlacze Wyświetlacze oparte na mikrozwierciadłach

138 MEMS, NEMS, MOEMS- wyświetlacze Wyświetlacze oparte na mikrozwierciadłach

139 MEMS, NEMS, MOEMS- wyświetlacze Wyświetlacze ciekłokrystaliczne

140 MEMS, NEMS, MOEMS Wyświetlacze ciekłokrystaliczne

141 MEMS, NEMS, MOEMS wyświetlacze OLED, MOLED, PLED

142 MEMS, NEMS, MOEMS papier elektroniczny Polimery przewodzące Pomalowane kulki

143 MEMS, NEMS, MOEMS - mikrofon Mikrofon

144 MEMS, NEMS, MOEMS - pneumatyczne

145 MEMS, NEMS, MOEMS modyfikacja siły nośnej

146 MEMS, NEMS, MOEMS modyfikacja siły nośnej

147 t=0 s t=10 ms t=25 ms t=50 ms Fotonika MEMS, NEMS, MOEMS mikro silniki odrzutowe

148 MEMS, NEMS, MOEMS Układy MEMS które odniosły sukces komercyjny: drukarki atramentowe papier

149 mikroprobówki mikrokanały Fotonika MEMS, NEMS, MOEMS mikroreaktory chemiczne mtas Micro Total Analysis System Założena: Jeden układ do przeprowadzenia całościowej analizy chemicznej Wykonany w skali mikro z użyciem dostępnych technologii w postaci scalonej Nie wymaga zewnętrznego udziału operatora Zalety: Szybki Przenośny Łatwy w użyciu Elastyczny w zastosowaniach Tani Modularny

150 MEMS, NEMS, MOEMS - mikrooptyka Wprowadzanie/wyprowadzanie światła do/z światłowodu:

151 MEMS, NEMS, MOEMS - mikrooptyka Most optyczny:

152 MEMS, NEMS, MOEMS - mikrooptyka Łączenie macierzy światłowodów:

153 MEMS, NEMS, MOEMS kryształy fotoniczne

154 MEMS, NEMS, MOEMS światłowody fotoniczne SKALOWANIE
