1 Katalog ZAMOCOWAĆ. ZAKRĘCIĆ. ZAMKNĄĆ. Z gwarancją serwisu. Urządzenie szybkomocujące ręczne i pneumatyczne

2 HISTORIA FIRMY 1890 założenie fabryki zamków przez Andreasa Maiera program produkcji poszerzony o klucze do śrub. DBAMY O DOBRY ŚCISK. Od założenia firmy przez Andreasa Maiera w roku 1890 historia przedsiębiorstwa obfituje w ekscytujące momenty. Jako wiodący europejski producent oferujemy obecnie ponad 5000 różnych produktów z zakresu zacisków, śrub i zamków. Dzięki tak obszernemu asortymentowi z pewnością spełniamy wszystkie potrzeby i wymagania naszych klientów. Jednakże zapewnienie optymalnej jakości oznacza wyzwanie na wszystkich płaszczyznach: kompetentne doradztwo, nowoczesna organizacja zespołu, indywidualne rozwiązania również dzięki własnym badaniom, elastyczność w przypadku zmiennych warunków,... Każdego dnia możemy cieszyć się z faktu, że wspólnie z naszymi pracownikami i naszymi klientami możemy kształtować rynek również w przyszłości. Ta świadomość również jest dla nas niezwykle ekscytująca. Możecie Państwo na nas polegać montaż taśmowy zamków Fellbach elementy mocujące dywersyfikują technikę mocującą przedmioty obrabiane i narzędzi zaciskowych AMF asortyment AMF poszerzony o urządzenie szybkomocujące. Katalogi AMF są drukowane w dziesięciu językach dalsza specjalizacja dzięki hydraulicznej technice mocującej systemy mocowań i przyrządów uzupełniają możliwości systemów mocowania AMF organizacja zespołu AMF we wszystkich zakresach działalności. Zarządzanie jakością z certyfikatem ISO gwarancja serwisu AMF dla wszystkich produktów wprowadzenie systemów mocujących punktu zerowego ZPS system mocujący Ttec do zautomatyzowanego spawania oraz technika mocowania magnetycznego poszerzają paletę produktów AMF. 5 Indywidualny rozwój Nie mogą Państwo znaleźć produktu, którego potrzebują? Proszę się z nami skontaktować: znajdziemy dla Państwa odpowiednie rozwiązanie począwszy od specjalnego wykonania aż po całkowicie nowe konstrukcje. 4 Gwarancja Służymy Państwu naszymi wysokimi wymaganiami jakościowymi. reklamacje realizowane są bez zbędnej biurokracji i uprzejmie tam, gdzie tylko możliwe, również poza terminem gwarancji. 3 Gwarancja standardu jakości AMF jest synonimem najstaranniejszej produkcji we własnym zakładzie. Jesteśmy wierni tej tradycji od roku 1890 obecnie, oczywiście wraz z nowoczesnym systemem zarządzania jakością zgodnym z ISO Krótkie terminy dostawy Magazyn wyrobów gotowych AMF z ponad 5000 artykułów gwarantuje gotowość dostawy na poziomie 98 %. Mogą Państwo wyjść z założenia, że każdy zamówiony artykuł magazynowy zostanie wydany jeszcze tego samego dnia. 1 Prawdziwie fachowe doradztwo Wiele zadań, wiele rozwiązań. W profesjonalnym asortymencie AMF szybko i pewnie znajdziecie Państwo odpowiednie rozwiązanie: na miejscu, u Państwa partnera handlowego lub przy pomocy specjalisty z naszego zespołu. Wystarczy zadzwonić. E Made in Germany Nasza paleta produktów została opracowana i wyprodukowana przez naszych pracowników w Niemczech. KIEROWNICTWO PRZEDSIĘBIORSTWA > Volker Göbel Johannes Maier Hans-Günther Maier GWARANCJA SERWISU AMF > Pewnie spoglądamy w przyszłość 2 URZĄDZENIE SZYBKOMOCUJĄCE

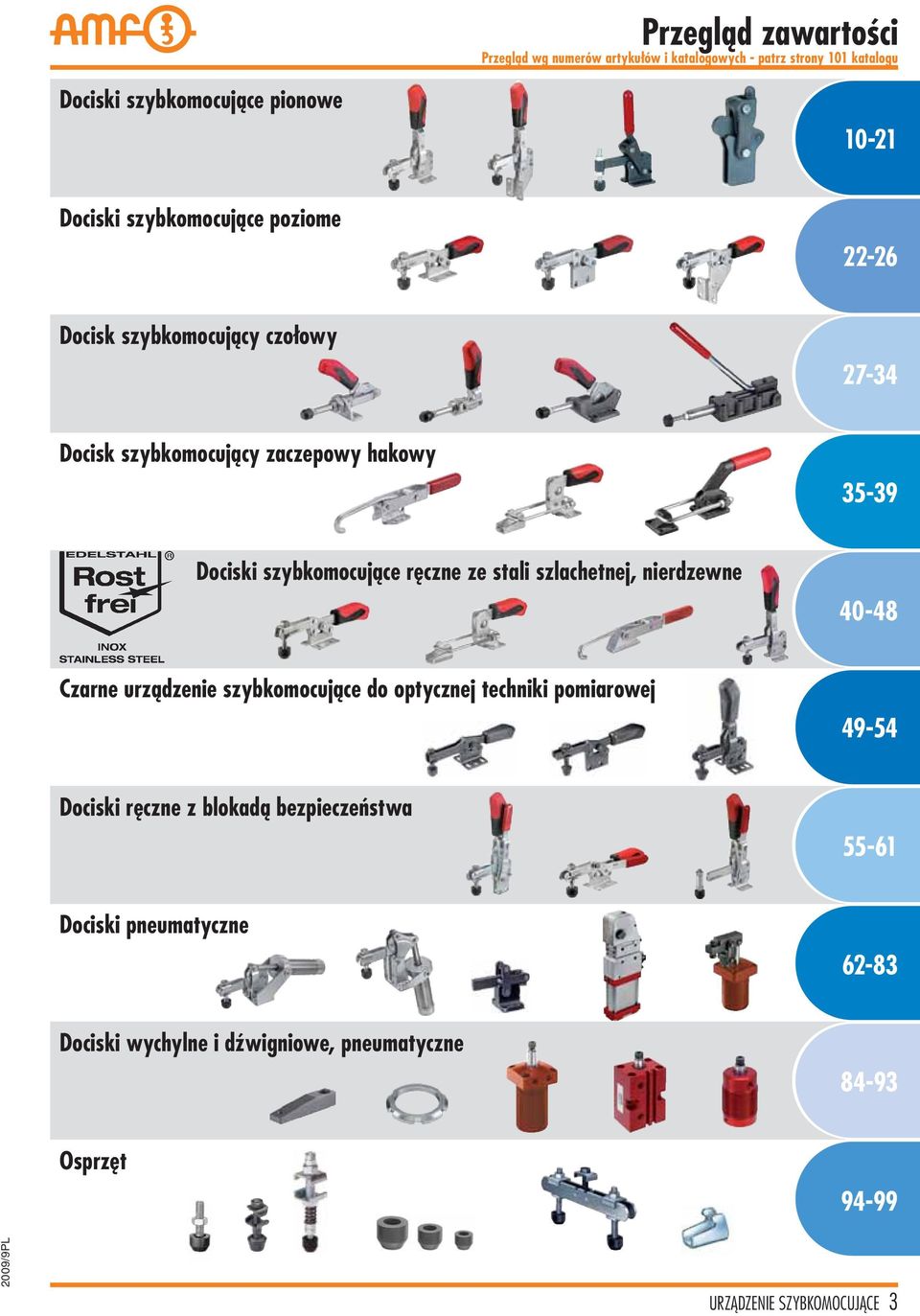

3 Przegląd zawartości Przegląd wg numerów artykułów i katalogowych - patrz strony 101 katalogu Dociski szybkomocujące pionowe Dociski szybkomocujące poziome Docisk szybkomocujący czołowy Docisk szybkomocujący zaczepowy hakowy Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne Czarne urządzenie szybkomocujące do optycznej techniki pomiarowej Dociski ręczne z blokadą bezpieczeństwa Dociski pneumatyczne Dociski wychylne i dźwigniowe, pneumatyczne Osprzęt URZĄDZENIE SZYBKOMOCUJĄCE 3

4 Odsłona naszych atrakcji... Przedstawiamy nową generację szybkich napinaczy... Zabezpieczenie przed zgubieniem śrub dociskowych. Nowy, ergonomiczny, dwuczęściowy uchwyt o większym komforcie obsługi dzięki powiększonej powierzchni uchwytu. Zabezpieczenie napinacza z ochroną palców i ze zintegrowanym zderzakiem bez możliwości ingerencji 4 URZĄDZENIE SZYBKOMOCUJĄCE

5 ... i nowości Ramię dociskowe 6828SP Kat. S. 83 Czarne urządzenie szybkomocujące do optycznej techniki pomiarowej 6800B, 6802B, 6830B, 6832B, 6841B Kat. S Docisk szybkomocujący pneumatyczny oksydowane 6828V Kat. S. 82 Docisk szybkomocujący pneumatyczny oksydowane 6828V-40 Kat. S. 80 Ramię dociskowe 6828SP Kat. S. 81 Dociski pneumatyczne oksydowane 6828M, Kat. S. 78 Napinacz wahliwy z zabezpieczeniem przed zgrzewaniem, pneumatyczny oksydowane 6829W, Kat. S. 91 URZĄDZENIE SZYBKOMOCUJĄCE 5

6 Najważniejsze informacje na temat szybkiego napinacza Zalety działania zasady dźwigni kolanowej Szerokie i szybkie otwarcie napinacza. Całkowicie swobodne rozłożenie i nieutrudniony odbiór obrabianego elementu. Wysokie przełożenie końcowe daje przy niewielkim nakładzie siły duże siły naprężające. Samohamowność w pozycji naprężenia utrudnia otwarcie napinacza przez siły związane z obróbką. Obszary zastosowań Korzystne relacje siły i ruchu oraz lekkość w posługiwaniu się umożliwiają wielostronne zastosowanie szybkiego napinacza AMF. Można je z korzyścią zastosować w przemyśle metalowym do wiercenia, spawania, gięcia, szlifowania, kontroli i montażu, podobnie jak w obróbce drewna i tworzyw sztucznych, w urządzeniach do klejenia, wiercenia, cięcia i frezowania. Cechy jakości Do pełnego sukcesu racjonalizatorskiego należy wykonanie szybkich napinaczy, które pozostają w pełni sprawne także po wieloletnim użytkowaniu. Szybkie napinacze AMF posiadają bogato wymiarowane nity, które od rozmiaru 2 chodzą w utwardzanych dyfuzyjnie tulejach łożyskowych. Rozmiary 0 i 1 nie posiadają tulei łożyskowych ze względu na miejsce. Wszystkie części napinacza są cynkowane przed montażem. Ulepszone i ocynkowane śruby dociskowe (klasa wytrzymałości 8.8) można łatwo przestawić za pomocą wpustu lub specjalnej nakrętki. Wiele z szybkich napinaczy jest dostępnych w wersji ze stali nierdzewnej. Proszę zwrócić uwagę na strony katalogu. Konstrukcja W przypadku różnych możliwości zastosowań ważna jest także konstrukcja. Poza normalną wersją o wysokiej jakości oferujemy ciężkie napinacze ręczne najwyższej klasy nr 6811P oraz 6812P. Siły w napinaczach ręcznych i pneumatycznych Wybór właściwego rozmiaru napinacza zależy od sił. Siły podaje się w kn i dzieli się je na: Siłę nośną F1 lub F2 Siłę naprężenia F3 lub F4 Siłę tłoka F5 (przy 6 barach) Siła naprężenia to siła, która jest wywierana przez ramię napinające na element obróbki przy zamykaniu napinacza. W przeciwieństwie do napinaczy pneumatycznych w przypadku napinaczy ręcznych nie da się podać sił naprężania; zależą one od osoby obsługującej napinacze. Siła nośna to siła, którą zamknięte ramię napinające przeciwstawia występującym na elemencie siłom obróbki i wytrzymuje bez trwałego odkształcenia. Jest ona większa niż siła naprężenia, jako że przy zamkniętym napinaczu należy pokonać nacisk wsteczny martwego punktu dźwigni. Możliwości rozbudowy Napinacze są oferowane ze stopkami napinającymi w trzech wersjach: poziomej, pionowej (przede wszystkim przy konstrukcjach spawalniczych i kładkach) oraz jako stopka kątowa do montażu bocznego. W przypadku wszystkich szybkich napinaczy, wyposażonych w śrubę dociskową, są one zawarte w cenie. Przy odbiorze większych ilości napinacze są dostępne na życzenie także bez śrub dociskowych. Ergonomiczny uchwyt dwuczęściowy o dużym komforcie obsługi dzięki dużej powierzchni uchwytu. Poręczna powierzchnia z miękkiego komponentu jest połączona z twardym materiałem narzędzia, który mocno tkwi na napinaczu. Zabezpieczenie napinacza z ochroną palców i ze zintegrowanym zderzakiem bez możliwości ingerencji. Zabezpieczenie przed zgubieniem śrub dociskowych. Do późniejszego wsuwania zamontowanych uprzednio śrub dociskowych. Nity ze stali nierdzewnej, w utwardzanych dyfuzyjnie tulejach łożyskowych. Wszystkie gniazda łożysk natłuszczone, by zachować długotrwałą i niezmienną funkcjonalność. W przypadku niektórych napinaczy szybkich zderzak można przełożyć w ten sposób uzyskuje się dwa różne kąty rozwarcia. Śruby dociskowe (8.8) można łatwo przestawiać za pomocą prowadzonych w ramieniu napinającym nakrętek-tarczek lub nakrętek do rowków o przekroju T. Śruba dociskowa ze zdejmowanym kołpakiem gumowym. 6 URZĄDZENIE SZYBKOMOCUJĄCE

7 Budowa naszego napinacza pionowego nr 6800: Najważniejsze informacje na temat szybkiego napinacza URZĄDZENIE SZYBKOMOCUJĄCE 7

8 Najważniejsze informacje na temat szybkiego napinacza 8 URZĄDZENIE SZYBKOMOCUJĄCE

9 Witamy w inteligentnym świecie CAD z AMF Kinematyka połączenia uwzględnienie kolizji AMF oferuje Państwu natywne dane CAD z aktywnymi, podzielonymi wg parametrów kinematycznych podzespołami do systemów Systeme SolidWorks, Unigraphics, Inventor oraz Catia V5. W Państwa systemie nie jest wymagana instalacja żadnych rozszerzeń. Po otwarciu podzespoły zachowują się tak, jakby były wyposażone w Państwa programie w połączenia kinetyczne. Podzespoły budowa listy części O ile wcześniej użytkownik miał do czynienia ze sztywnymi, nieelastycznymi całościowymi modelami, o tyle teraz udostępnione są tylko podzespoły, których elementy można pojedynczo wybierać i poruszać. Na przykład w ten sposób także użytkownicy innych systemów CAD mogą dokonać zmiany skoku za pomocą kilku kliknięć myszą. Dodatkowo przekazuje się całe drzewko struktury z numerami zamówień AMF; w ten sposób można także wybrać w systemie części wyposażenia dodatkowego i łączyć je z elementami napinającymi. Tym samym po wykonanej pracy można bezpośrednio wywołać proces. Przedstawienie gwintu wzory funkcji Aby ułatwić i przyspieszyć pracę konstruktorów urządzeń do obróbki, wraz z danymi przekazywane są wzory funkcji, które, gdy nie są używane, można wyłączyć. Dzięki temu system jest mniej obciążony, a takie funkcje, jak obracanie, obliczenia itp., są wyraźnie szybsze. Przykładem mogą być wymodelowane gwinty w modelu objętościowym w celu uzyskania większej precyzji oraz kolorowe oznaczenia przyłączy powietrza czy hydrauliki. URZĄDZENIE SZYBKOMOCUJĄCE 9

10 Dociski szybkomocujące pionowe 6800 Docisk szybkomocujący pionowy z otwartym naciskaczem i z poziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 do 6 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] ,5 0,7 M 4x ,6 1,1 M 5x ,8 1,2 M 6x ,2 2,5 M 8x ,7 3,0 M 8x ,0 5,0 M12x ,4 5,5 M12x Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6800NI) oraz w wersji ocynkowanej czarny matowy ( 6800B)! Wielkość 0 Wielkość 1, 3, 4, 6 Wielkość 2 Wielkość 5 A B C D E F H H1 min. maks. I K L1 M M1 N P alpha alpha* ,5 4,5 14,0 5,5 17, , ,0 4,5 17,5 6,0 20, , ,0 5,5 25,0 11,0 25, , ,0 7,1 36,0 19,0 36, , ,0 8,5 48,0 22,0 45, , ,0 8,5 73,0 34,0 55, , ,5 13,0 88,0 26,0 85, , * Aleternatywny kąt otwarcia po przestawieniu kołka oporowego 10 URZĄDZENIE SZYBKOMOCUJĄCE

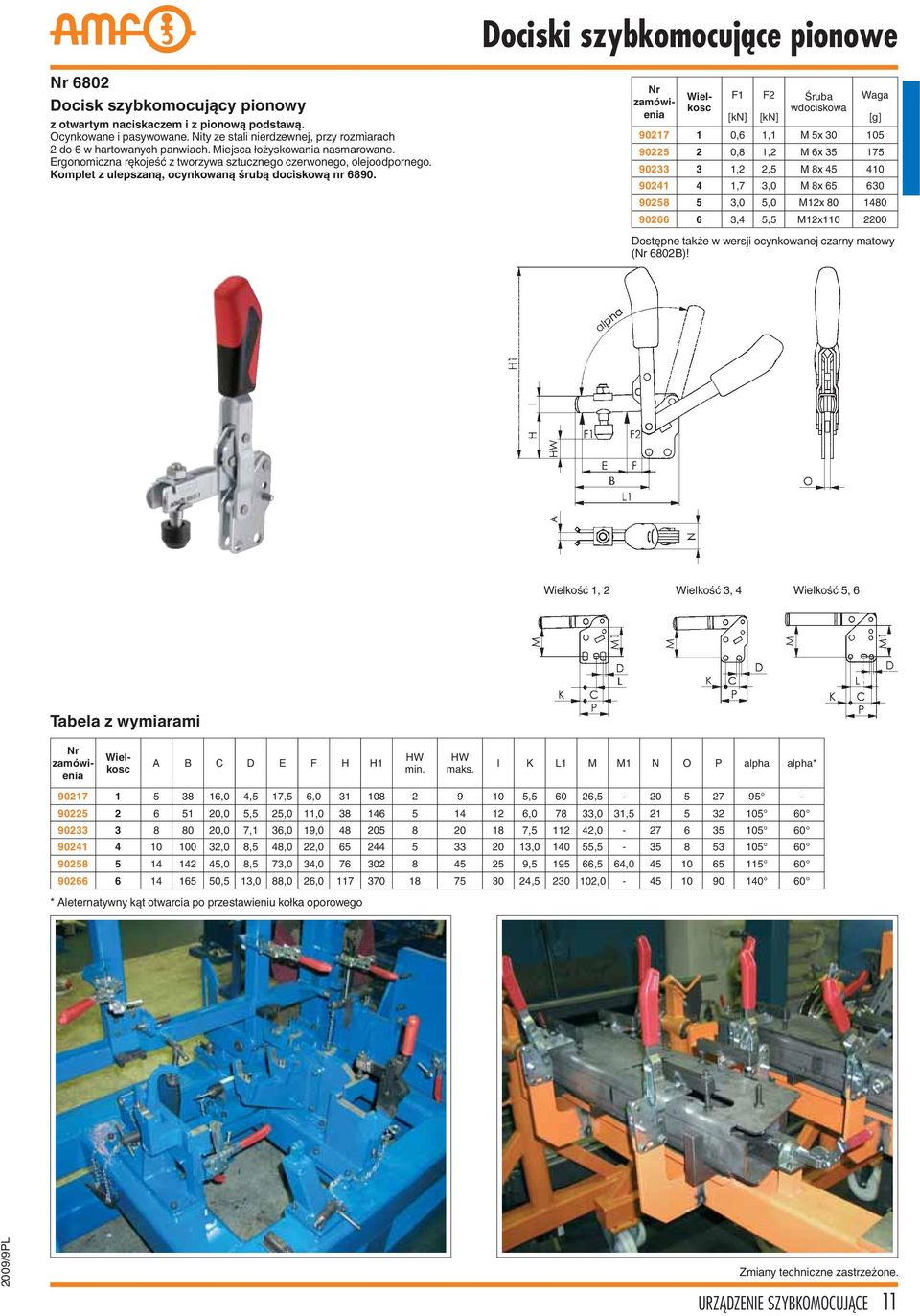

11 Dociski szybkomocujące pionowe 6802 Docisk szybkomocujący pionowy z otwartym naciskaczem i z pionową podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 do 6 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr wdociskowa F1 F2 Śruba [kn] [kn] ,6 1,1 M 5x ,8 1,2 M 6x ,2 2,5 M 8x ,7 3,0 M 8x ,0 5,0 M12x ,4 5,5 M12x Dostępne także w wersji ocynkowanej czarny matowy ( 6802B)! Wielkość 1, 2 Wielkość 3, 4 Wielkość 5, 6 A B C D E F H H1 min. maks. I K L1 M M1 N O P alpha alpha* ,0 4,5 17,5 6, , , ,0 5,5 25,0 11, , ,0 31, ,0 7,1 36,0 19, , , ,0 8,5 48,0 22, , , ,0 8,5 73,0 34, , ,5 64, ,5 13,0 88,0 26, , , * Aleternatywny kąt otwarcia po przestawieniu kołka oporowego URZĄDZENIE SZYBKOMOCUJĄCE 11

12 Dociski szybkomocujące pionowe 6803 Docisk szybkomocujący pionowy z otwartym naciskaczem i podstawą kątową. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 i 3 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego,olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] ,8 1,1 M5x ,0 1,2 M6x ,4 2,5 M8x ,0 3,0 M8x Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6803NI)! A B C D E F H H1 min. maks. I K L1 M N O P α α* , ,5 5, , , , , , , , , , * Aleternatywny kąt otwarcia po przestawieniu kołka oporowego 12 URZĄDZENIE SZYBKOMOCUJĄCE

13 Dociski szybkomocujące pionowe 6804 Docisk szybkomocujący pionowy z masywnym naciskaczem i z poziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr 6885 i tuleją do przyspawania. dociskowa F1 F2 Śruba [kn] [kn] ,4 2,5 M8x ,0 3,0 M8x ,0 5,0 M12x ,5 5,5 M12x Wielkość 3, 4, 6 Wielkość 5 A B C D E F H H1 min. maks. I K L1 M N P Q α α* ,0 7, , , ,0 8, , , ,0 8, , , ,5 13, , , * Aleternatywny kąt otwarcia po przestawieniu kołka oporowego URZĄDZENIE SZYBKOMOCUJĄCE 13

14 Dociski szybkomocujące pionowe 6806 Docisk szybkomocujący pionowy z masywnym naciskaczem i z pionową podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr 6885 i tuleją do przyspawania. dociskowa F1 F2 Śruba [kn] [kn] H1 L ,4 2, M 8x ,0 3, M 8x ,0 5, M12x ,5 5, M12x Wielkość 3, 4, 6 Wielkość 5 A B C D E F H H1 min. maks. I K L1 M O P Q α α* ,0 7, , , , ,0 8, , , , ,0 8, , , , ,5 13, , , , * Aleternatywny kąt otwarcia po przestawieniu kołka oporowego 6805 Docisk szybkomocujący pionowy Naciskacz z regulowaną śrubą dociskową i poziomą podstawą. Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej obracają się w smarowanych tulejkach ślizgowych Rączka z uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr dociskowa F1 Śruba [kn] M5x URZĄDZENIE SZYBKOMOCUJĄCE

15 Dociski szybkomocujące pionowe 6811P Docisk szybkomocujący pionowy (dla znacznych sił trzymania) z podstawą poziomą. Nawęglane i smarowane tulejki ślizgowe. Sworznie hartowane, szlifowane i smarowane dobrze przyczepnym smarem. Regulacja nakrętką zaciskową w ramieniu dźwigni. Tworzywo: stal oksydowana. Uchwyt wykonany z czerwonego, olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr dociskowa F1 Śruba [kn] hw , M 6x , M12x , M12x , M12x Wskazówka: Ciężki napinacz pionowy nadaje się szczególnie do budowy pomocy warsztatowych oraz przyrządów do obróbki. Tylko dla wielkości 2 a b b4 c c2 c3 c6 d e f g h h6 i l m q s α , ,0 7, M , , ,0 8,5-90 M , , ,5 10,5-110 M , , ,0 12,5-140 M , URZĄDZENIE SZYBKOMOCUJĄCE 15

16 Dociski szybkomocujące pionowe 6812P Docisk szybkomocujący pionowy (dla znacznych sił trzymania) z podstawą pionową i otworami do przykręcania. Nawęglane i smarowane tulejki ślizgowe. Sworznie hartowane, szlifowane i smarowane dobrze przyczepnym smarem. Regulacja nakrętką zaciskową w ramieniu dźwigni. Tworzywo: stal oksydowana. Ramię dźwigni wykonane z odlewu stali, oksydowane. Uchwyt wykonany z czerwonego, olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr dociskowa F1 Śruba [kn] hw , M 6x , M12x , M12x , M12x Wskazówka: Ciężki napinacz pionowy nadaje się szczególnie do budowy pomocy warsztatowych oraz przyrządów do obróbki. Tylko dla wielkości 2 a b b2 b4 c c2 c3 c6 d d1 e f g h h1 h2 h6 i q s α , M , , , ,0 8,5 5,7-90 M , , , ,5 10,5 7,7-110 M , , , ,0 12,5 9,7-140 M , URZĄDZENIE SZYBKOMOCUJĄCE

17 Docisk modułowy 6809H Uchwyt 6809RK Rurka ramienia dźwigni 6809V Przedłużenie wspornika 6809S Uchwyt do trzpienia 6809G Podstawa URZĄDZENIE SZYBKOMOCUJĄCE 17

18 Docisk modułowy 6809P Docisk modułowy z wychylną nogą, wersja spawana. Przekładnia przyspawana pod ustawieniem kątowym. Wytarte i hartowane tuleje łożyskowe. Hartowane, szlifowane i smarowane na stałe sworznie. Nakrętka zaciskająca w ramieniu podnoszącym dla ustawianej łatwości pracy. Materiał: stal, oksydowana ramie podnoszące z odlewu stalowego, oksydowane. Akcesoria (nie znajdują się w dostawie): - przedłużenie ramienia utrzymującego nr 6809V - uchwyt wrzeciona nr 6809S - rura ramienia podnoszącego nr 6809RK i 6809RL - uchwyt nr 6809H - płyta podstawowa nr 6809G - śruba dociskowa nr 6885, 6886, 6894 F1 [kn] , , , , , Wskazówka: Napinacze modułowe można zestawiać indywidualnie, według wymagań związanych z własnymi pomocami warsztatowymi oraz przyrządami do obróbki. b2 b4 c c1 c2 c3 f g h h1 h2 h3 r r1 α β γ M , , M , , M , , M , , M , , URZĄDZENIE SZYBKOMOCUJĄCE

19 Docisk modułowy 6810P Docisk modułowy z pionową nogą, wersja spawana. Wytarte i hartowane tuleje łożyskowe. Hartowane, szlifowane i smarowane na stałe sworznie. Nakrętka zaciskająca w ramieniu podnoszącym dla ustawianej łatwości pracy. Materiał: stal, oksydowana ramie podnoszące z odlewu stalowego, oksydowane. Akcesoria (nie znajdują się w dostawie): - przedłużenie ramienia utrzymującego nr 6809V - uchwyt wrzeciona nr 6809S - rura ramienia podnoszącego nr 6809RK i 6809RL - uchwyt nr 6809H - płyta podstawowa nr 6809G - śruba dociskowa nr 6885, 6886, 6894 F1 [kn] , , , , , Wskazówka: Napinacze modułowe można zestawiać indywidualnie, według wymagań związanych z własnymi pomocami warsztatowymi oraz przyrządami do obróbki. b2 b4 c c1 c2 c3 f g h h1 h2 h3 r r1 α M , M , M , M , M ,0 190 URZĄDZENIE SZYBKOMOCUJĄCE 19

20 Dociski szybkomocujące pionowe 6809V Przedłużenie wspornika do przyspawania, z wcięciem. Materiał: stal oksydowana. b x h x t x 15 x x 25 x x 30 x x 35 x x 35 x S Uchwyt do trzpienia do przyspawania, grubościenna. Materiał: stal oksydowana. d1 x h ,5 x ,1 x ,1 x ,1 x G Podstawa do przyspawania, z otworami do przymocowania. Materiał: stal oksydowana. c c3 d l m s , , , , URZĄDZENIE SZYBKOMOCUJĄCE

21 Dociski szybkomocujące pionowe 6809RK Rurka ramienia dźwigni, krótka do przyspawania; poręczna i bezpieczna dla dłoni. Materiał: stal oksydowana. d2 x h x x x x RL Rurka ramienia dźwigni, długa do przyspawania, poręczna i bezpieczna dla dłoni. Materiał: stal oksydowana. d2 x h x x x x H Uchwyt z czerwonego, olejoodpornego tworzywa. d4 x h x x x x URZĄDZENIE SZYBKOMOCUJĄCE 21

22 Dociski szybkomocujące poziome Zastosowanie napinaczy ręcznych np. w budowie urządzeń: Niezawodność i długa wytrzymałość wyjątkowo wyróżniają napinacze ręczne AMF. Rysunek: Napinacz poziomy nr Napinacz poziomy nr 6830, zastosowany w urządzeniu do kontroli szczelności. Napina się tutaj element do przesuwania wału krzywkowego. 22 URZĄDZENIE SZYBKOMOCUJĄCE

23 Dociski szybkomocujące poziome 6830 Docisk szybkomocujący poziomy z otwartym naciskaczem i z poziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 do 5 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] ,25 0,4 M4x ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x ,0 5,0 M8x Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6830NI) oraz w wersji ocynkowanej czarny matowy ( 6830B)! Wielkość 0, 5 Wielkość 1 Wielkość 2, 3, 4 A B C D D1 E F G H H1 min. maks. I K L L1 M N P Q ,0 4, ,5 5,0 11, , , ,0 4, ,5 13, , , ,0 5,5 5, ,0 12, , , ,5 6, , , , ,0 8,5 8, ,0 20, , , ,5 8, , , ,0 9 URZĄDZENIE SZYBKOMOCUJĄCE 23

24 Dociski szybkomocujące poziome 6832 Docisk szybkomocujący poziomy z otwartym naciskaczem i z pionową podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 do 5 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] ,25 0,4 M4x ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x ,0 5,0 M8x Dostępne także w wersji ocynkowanej czarny matowy ( 6832B)! Wielkość 0, 5 Wielkość 1 Wielkość 2, 3, 4 A B C D D1 E F G H H1 min. maks. I K L L1 M N O P Q ,0 4, ,5 5,0 11, , ,0 4, ,5 13, ,0 5,5 5, ,0 12, ,5 6, , ,0 8,5 8, ,0 20, ,5 8, , URZĄDZENIE SZYBKOMOCUJĄCE

25 Dociski szybkomocujące poziome 6833 Docisk szybkomocujący poziomy z otwartym naciskaczem i podstawą kątową. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 i 3 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x A B C D E F H H1 min. maks. I K L1 M N P Q ,5 4,8 26 2, , ,0 5, , , ,0 6,5 40 8, , , , , URZĄDZENIE SZYBKOMOCUJĄCE 25

26 Dociski szybkomocujące poziome 6834 Docisk szybkomocujący poziomy z masywnym naciskaczem i zpoziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr 6885 i tuleją do przyspawania. dociskowa F1 F2 Śruba [kn] [kn] ,0 1,2 M 6x ,8 2,5 M 8x ,0 3,0 M 8x ,0 5,0 M12x Wielkość 2, 3, 4 Wielkość 5 A B C D D1 E F G H H1 min. maks. I K L L1 M N P Q ,0 5,5 5, ,0 12, , ,5 6,5 5, , , ,0 8,5 8, ,0 20, , ,5 8, , , URZĄDZENIE SZYBKOMOCUJĄCE

27 Dociski szybkomocujące poziome i czołowy URZĄDZENIE SZYBKOMOCUJĄCE 27

28 Docisk szybkomocujący czołowy 6841 Docisk szybkomocujący czołowy z małą podstawą kątową. Docisk dopychający i dociągający. (Łącznik przesuwny i dźwignia ręczna współbieżna). Długie prowadzenie łącznika przesuwnego z gwintem mocującym i nakrętką. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 i 3 w hartowanych panwiach. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej. Miejsca łożyskowania nasmarowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego, przy rozmiarze 2 z ergonomicznym uchwytem. Dźwignia ręczna obracana pod dowolnym kątem do powierzchni podstawowej. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] ,8 0,8 M 4x ,0 1,0 M 4x ,0 2,0 M 6x ,5 2,5 M 8x ,5 4,5 M12x Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6841NI) oraz w wersji ocynkowanej czarny matowy ( 6841B)! Skok A B min. B maks. D E H H1 Skok min. maks. K L1 L2 M min. M maks. M2 N P ,5 17,0 33,0 4, ,5 66, ,0 M10x1, ,0 24,5 44,5 4, ,0 91, ,5 M12x1, ,0 32,5 57,5 5, ,5 114, ,0 M16x1, ,0 37,0 69,0 6, ,0 140, ,0 M20x1, ,0 41,5 81,5 8, ,0 171, ,0 M24x1, URZĄDZENIE SZYBKOMOCUJĄCE

29 Docisk szybkomocujący czołowy 6840 Docisk szybkomocujący czołowy bez podstawy kątowej. Docisk dopychający i dociągający. (Łącznik przesuwny i dźwignia ręczna współbieżna). Długie prowadzenie łącznika przesuwnego z gwintem mocującym i nakrętką. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 i 3 w hartowanych panwiach. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej. Miejsca łożyskowania nasmarowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego, przy rozmiarze 2 z ergonomicznym uchwytem. Docisk szybkomocujący czołowy z gwintem na stronie przedniej dla bezpośredniego montażu do ścian blaszanych lub w urządzeniach. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] ,8 0,8 M 4x ,0 1,0 M 4x ,0 2,0 M 6x ,5 2,5 M 8x ,5 4,5 M12x Skok A B min. B maks. E H1 Skok min. maks. L1 L2 M2 N ,5 10,5 26, ,0 10 M10x1, ,0 17,5 37, ,0 16 M12x1, ,0 20,0 45, ,0 19 M16x1, ,0 24,0 56, ,0 22 M20x1, ,0 26,5 66, ,5 25 M24x1,5 40 URZĄDZENIE SZYBKOMOCUJĄCE 29

30 Docisk szybkomocujący czołowy 6844 Docisk szybkomocujący czołowy Odmiana krótka. Docisk dopychający i dociągający. Długie prowadzenie tłoczka z gwintem i nakrętką mocującą. Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej. Śruby pasowane i ulepszone cieplnie. Tulejki ślizgowe smarowane. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie ze ulepszoną cieplnie, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] ,0 1,0 M 6x ,5 2,5 M 8x ,0 4,0 M12x Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6844NI)! Zastosowanie: Napinacz korbowodu można przymocować do ścianek z blachy bądź przykręcić do korpusu urządzenia obrabiarki za pomocą gwintu czołowego. Ponadto możliwe jest zamocowanie kołnierza za pomocą stopki kątowej nr Skok Opcjonalnie nr 6843 A B E H H1 Skok min. maks. L1 L2 L3 min. L3 maks. M M2 N M 6 M16x1, M 8 M20x1, M12 M24x1, URZĄDZENIE SZYBKOMOCUJĄCE

31 Docisk szybkomocujący czołowy 6843 Sztywna podstawa kątowa dla nr 6840 i Szeroki zakres stosowania dzięki zwiększonej odległości od osi (wym. h) w porównaniu z podstawą docisku. Montowana do urządzeń. Mocowanie za pomocą 4 śrub. a b c d e f g h i k l m ,0 16 4, , ,0 18 6, , ,0 18 6, , ,5 19 6, , ,0 32 9, , Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6843NI)! Wielkość 0, 3, 5 Wielkość 1, Docisk szybkomocujący czołowy Zacisk dopychający. (łącznik przesuwny i dźwignia ręczna przeciwbieżne). Wykonanie z długim prowadzeniem łącznika przesuwnego. Korpus z żeliwa ciągliwego, lakierowany. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej, ocynkowanej i oksydowanej. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr dociskowa F1 Śruba [kn] M8x Wykres: - niska wysokość w pozycji zamkniętej - Kompatybilny z zaciskiem dopychającdociągającym AMF Skok URZĄDZENIE SZYBKOMOCUJĄCE 31

32 Docisk szybkomocujący czołowy wzmocniony 6842 Docisk szybkomocujący czołowy wzmocniony Docisk dopychający i dociągający. (Tłoczek i rączka współbieżne). Wykonanie wzmocnione z długim prowadzeniem tłoczka. Korpus z żeliwa ciągliwego, lakierowany. Część dźwigni i tłoczek wykonane ze stali ulepszonej cieplnie, ocynkowane i pasywowane. Nity ze stali nierdzewnej, dla wielkości 3 obracają się w nawęglanych i smarowanych tulejkach ślizgowych. Rączka z uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] M 8x M12x M12x Skok A B min. B maks. C D E H H1 Skok min. maks. K L1 M min. M maks. N P , , , URZĄDZENIE SZYBKOMOCUJĄCE

33 Docisk szybkomocujący czołowy wzmocniony 6842PK Docisk szybkomocujący czołowy wzmocniony z masywną dźwignią. Docisk dopychający i dociągający. (łącznik przesuwny i dźwignia ręczna równobieżna). Wykonanie z długim prowadzeniem łącznika przesuwnego wzmocnionego. Korpus z żeliwa ciągliwego, oksydowany. Hartowane sworznie. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej, oksydowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] M 8x M10x M12x M16x Skok A B D E F G H Skok K L M N , , ,0 36, , , ,0 35, , , ,0 45, , , ,5 70, URZĄDZENIE SZYBKOMOCUJĄCE 33

34 Docisk szybkomocujący czołowy wzmocniony 6842PL Docisk szybkomocujący czołowy wzmocniony z przekładaną dźwignią. Docisk dopychający i dociągający. (Łącznik przesuwny i dźwignia ręczna współbieżna). Wykonanie z długim prowadzeniem łącznika przesuwnego wzmocnionego. Korpus z żeliwa ciągliwego, oksydowany. Hartowane sworznie. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej, oksydowane. Dźwignia ocynkowana i pasywowana z rękojeścią z tworzywa sztucznego czerwonego, olejoodpornego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr dociskowa F1 F2 Śruba [kn] [kn] M 8x M10x M12x M16x Skok A B D E F G H Skok K L M N , , ,0 36, , , ,0 35, , , ,0 45, , , ,5 70, URZĄDZENIE SZYBKOMOCUJĄCE

35 Docisk szybkomocujący zaczepowy hakowy 6847 Docisk szybkomocujący zaczepowy hakowy Powierzchnia cynkowana i pasywowana. Nawęglane i smarowane tulejki ślizgowe. Nity ze stali nierdzewnej. Hak i tuleja dociskowa ulepszone cieplnie. Uchwyt wykonany z czerwonego olejoodpornego tworzywa sztucznego. Długość Wielkoswienia F1 przesta- [kn] [mm] , , , Dostępne także w wersji STAL SZLA- CHETNA nierdzewna ( 6847NI)! b1 b2 c d e1 e2 g h k l m n R s , ,0-42,0 4,5 22, , , ,5-86,5 5,5 23, , , ,5-72,5 11,0 49, , G Zaczep dla nr Cynkowany i pasywowany. Nawęglane tulejki. Nity ze stali nierdzewnej. Wysokość Długość [mm] [mm] Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6847GNI)! b c d g h k l m n o ,5 22, , ,5 23, , ,0 49, ,7 URZĄDZENIE SZYBKOMOCUJĄCE 35

36 Docisk szybkomocujący zaczepowy hakowy 6847K Docisk szybkomocujący zaczepowy hakowy do walcowych powierzchni mocowania. Cynkowany i pasywowany. Nawęglane i smarowane tulejki ślizgowe. Nity ze stali nierdzewnej. Hak i tuleja dociskowa ulepszone cieplnie. Uchwyt wykonany z czerwonego olejoodpornego tworzywa sztucznego Mocowanie za pomocą śrub walcowych ISO 4762 (DIN 912). Długość Wielkoswienia F1 przesta- [kn] [mm] , Dostępne także w wersji STAL SZLA- CHETNA nierdzewna ( 6847KNI)! Wskazówka: Drogę przesuwania osiąga się poprzez przechylenie podstawy i przełożenie haka mocującego. 6847GK Zaczep do walcowych powierzchni mocowania. Do zacisku szybkomocującego zaczepowego hakowego nr 6847K. Cynkowany i pasywowany. Nawęglane tulejki. Nit ze stali nierdzewnej. Mocowanie za pomocą śrub walcowych ISO 4762 (DIN 912). Wysokość Długość [mm] [mm] Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6847GNI)! Wskazówka: Drogę przesuwania docisku można zwiększyć poprzez obracanie zaczepu. 36 URZĄDZENIE SZYBKOMOCUJĄCE

37 Docisk szybkomocujący zaczepowy hakowy 6848H Docisk szybkomocujący zaczepowy z kabłąkiem w poziomie Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej. Hartowane i smarowane tulejki ślizgowe. Kabłąk ulepszony cieplnie. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem. F1 [kn] , , ,0 810 Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6843HNI)! B min. B maks. C D D1 E min. E maks. F G H H1 K L1 L5 M N P S , , , , , , URZĄDZENIE SZYBKOMOCUJĄCE 37

38 Docisk szybkomocujący zaczepowy hakowy 6848V Docisk szybkomocujący zaczepowy z kabłąkiem w pionie Cynkowany i pasywowany. Nity ze stli nierdzewnej w hartowanych i smarowanych tulejkach ślizgowych. Kabłąk ulepszony cieplnie. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem. F1 [kn] , , ,0 810 Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6848VNI)! B min. B maks. C D D1 E min. E maks. F G H H1 K L1 M N P S , ,5 47 7, , ,0 70 8, , ,0 92 9, URZĄDZENIE SZYBKOMOCUJĄCE

39 Docisk szybkomocujący zaczepowy hakowy 6849PH Docisk szybkomocujący zaczepowy wzmocniony (dla dużej siły trzymania) Sworznie hartowane i szlifowane, smarowane smarem o dużej przyczepności, z pierścieniami zabezpieczającymi zamontowanymi w tulejkach ślizgowych. Sworzeń dociskowy koncentryczny. Podstawa, dźwignia i zaczep wykonane z staliwa, oksydowane. Zacisk, sworzeń dociskowy i nakrętki ulepszone cieplnie i ocynkowane. Uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem. Długość Wielkoswienia F1 przesta- [kn] [mm] b c d e f g h k l m n s , , , , URZĄDZENIE SZYBKOMOCUJĄCE 39

40 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne Szybki napinacz AMF ze stali nierdzewnej (nr materiału / V2A bądź ) do szczególnych przypadków zastosowań np. w przemyśle chemicznym oraz w przemyśle spożywczym. Całkiem szczególny, ale także przy maszynach i urządzeniach, które podlegają przepisom higienicznym lub które mają zastosowanie na zewnątrz w warunkach agresywnych lub niekorzystnych warunkach pogodowych. Zalety nierdzewnej stali szlachetnej: Należy podkreślić cechy pozytywne, takie jak odporność na korozję w wilgotnym powietrzu, wodzie lub pozostałych wpływach zewnętrznych oraz kwasoodporność materiału. Poza tym jego właściwości antymagnetyczne. Późniejsza, dodatkowa obróbka materiału przed montażem/użyciem lub po nim, np. malowanie lub obróbka galwaniczna, z reguły mogą całkiem zostać pominięte. Dzięki temu zaoszczędza się dodatkowe nakłady czasu i kosztów. 6800NI Docisk szybkomocujący pionowy z otwartym naciskaczem i z poziomą podstawą. Stal nierdzewna, polerowana. Nity przy rozmiarach 2 do 6 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego,olejoodpornego. Komplet z nierdzewną śrubą dociskową nr 6890NI. Także dla przemysłu spożywczego. dociskowa F1 F2 Śruba [kn] [kn] ,5 0,7 M4x ,6 1,1 M5x ,8 1,2 M6x ,2 2,5 M8x ,7 3,0 M8x Wielkość 0 Wielkość 1, 3, 4 Wielkość 2 A B C D E F H H1 min. maks. I K L1 M N P α α* ,5 4, , , ,0 4, , , ,0 5, , , ,0 7, , , ,0 8, , , * Aleternatywny kąt otwarcia po przestawieniu kołka oporowego 40 URZĄDZENIE SZYBKOMOCUJĄCE

41 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne 6803NI Docisk szybkomocujący pionowy z otwartym naciskaczem i podstawą kątową. Stal nierdzewna, polerowana. Nity obracają się w smarowanych tulejkach ślizgowych. Rączka z ergonomicznym uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z nierdzewną śrubą dociskową 6890NI. Również przeznaczony dla przemysłu spożywczego. dociskowa F1 F2 Śruba [kn] [kn] L ,8 1,2 78 M6x A B C D E F H H1 min. maks. I K L1 M N P Q α α* , , * Aleternatywny kąt otwarcia po przestawieniu kołka oporowego URZĄDZENIE SZYBKOMOCUJĄCE 41

42 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne 6830NI Docisk szybkomocujący poziomy z otwartym naciskaczem i z poziomą podstawą. Stal nierdzewna, polerowana. Nity przy rozmiarach 2 do 5 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z nierdzewną śrubą dociskową nr 6890NI. Także dla przemysłu spożywczego. dociskowa F1 F2 Śruba [kn] [kn] ,25 0,4 M4x ,80 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x Wielkość 0 Wielkość 1 Wielkość 2, 3, 4 A B C D D1 E F G H H1 min. maks. I K L L1 M N P Q ,0 4, ,5 5,0 11, , , ,0 4, ,5 13, , , ,0 5,5 5, ,0 12, , , ,5 6,5 5, , , , ,0 8,5 8, ,0 20, , , URZĄDZENIE SZYBKOMOCUJĄCE

43 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne 6847NI Docisk szybkomocujący zaczepowy hakowy Stal nierdzewna, polerowana. Nity w smarowanych tulejkach ślizgowych. Uchwyt wykonany z czerwonego olejoodpornego tworzywa sztucznego Również przeznaczony dla przemysłu spożywczego. Długość Wielkoswienia F1 przesta- [kn] [mm] , , , b1 b2 c d e1 e2 g h k l m n R s ,0-42,0 4,5 22, , ,5-86,5 5,5 23, , ,5-72,5 11,0 49, , GNI Zaczep do nr 6847NI. Stal nierdzewna, polerowana. Wysokość Długość [mm] [mm] b c d g h k l m n o ,5 22, , ,5 23, , ,0 49, ,7 URZĄDZENIE SZYBKOMOCUJĄCE 43

44 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne 6847KNI Docisk szybkomocujący zaczepowy hakowy do walcowych powierzchni mocowania. Stal nierdzewna, polerowana. Nity w nawęglanych i smarowanych tulejkach ślizgowych. Uchwyt wykonany z czerwonego olejoodpornego tworzywa sztucznego. Również przeznaczony dla przemysłu spożywczego. Mocowanie za pomocą śrub walcowych ISO 4762 (DIN 912). Długość Wielkoswienia F1 przesta- [kn] [mm] , Wskazówka: Drogę przesuwania osiąga się poprzez przechylenie podstawy i przełożenie haka mocującego. 6847GKNI Zaczep do walcowych powierzchni mocowania. Do zacisku szybkomocującego zaczepowego hakowego nr 6847KNI. Stal nierdzewna, polerowana. Mocowanie za pomocą śrub walcowych ISO 4762 (DIN 912). Wysokość Długość [mm] [mm] Wskazówka: Drogę przesuwania docisku można zwiększyć poprzez obracanie zaczepu. 44 URZĄDZENIE SZYBKOMOCUJĄCE

45 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne 6848HNI Docisk szybkomocujący zaczepowy z kabłąkiem w poziomie Stal nierdzewna, polerowana. Nity w smarowanych tulejkach ślizgowych. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem. Przeznaczony również dla przemysłu spożywczego. F1 [kn] , , ,0 810 B min. B maks. C D D1 E min. E maks. F G H H1 K L1 L5 M N P S , , , , , , URZĄDZENIE SZYBKOMOCUJĄCE 45

46 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne 6848VNI Docisk szybkomocujący zaczepowy z kabłąkiem w pionie Docisk szybkomocujący zaczepowy z kabłąkiem w pionie Stal nierdzewna, polerowana. Nity w smarowanych tulejkach ślizgowych. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem. Przeznaczony także dla przemysłu spożywczego. F1 [kn] , , ,0 810 B min. B maks. C D D1 E min. E maks. F G H H1 K L1 L5 M N P S , ,5 47 7, , ,0 70 8, , ,0 92 9, URZĄDZENIE SZYBKOMOCUJĄCE

47 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne 6841NI Docisk szybkomocujący czołowy z małą podstawą kątową. Docisk dopychający i dociągający. (Łącznik przesuwny i dźwignia ręczna współbieżna). Stal nierdzewna, polerowana. Długie prowadzenie łącznika przesuwnego z gwintem mocującym i nakrętką. Tuleja łożyskowa przy rozmiarze 3. Miejsca łożyskowania nasmarowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Dźwignia ręczna obracana pod dowolnym kątem do powierzchni podstawowej. Kompley z nierdzewną śrubą dociskową nr 6880NI. Także dla przemysłu spożywczego. dociskowa F1 F2 Śruba [kn] [kn] ,8 0,8 M4x ,5 2,5 M8x Skok A B min. B maks. D E H H1 Skok min. maks. K L1 L2 M min. M maks. M2 N P ,5 17,0 33,0 4, , ,0 M10x1, ,0 37,0 69,0 6, , ,0 M20x1, URZĄDZENIE SZYBKOMOCUJĄCE 47

48 Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne 6844NI Docisk szybkomocujący czołowy Odmiana krótka. Docisk dopychający i dociągający. Stal nierdzewna, polerowana. Długie prowadzenie tłoczka z gwintem i nakrętką mocującą. Śruby pasowane przyklejone do gwintu. Tulejki ślizgowe smarowane. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z nierdzewną śrubą dociskową nr 6880NI. Również przeznaczony dla przemysłu spożywczego. dociskowa F1 F2 Śruba [kn] [kn] ,0 1,0 M 6x ,5 2,5 M 8x ,0 4,0 M12x Zastosowanie: Napinacz korbowodu można przymocować do ścianek z blachy bądź przykręcić do korpusu urządzenia obrabiarki za pomocą gwintu czołowego. Ponadto możliwe jest zamocowanie kołnierza za pomocą stopki kątowej nr Skok Opcjonalnie nr 6843 A B E H H1 Skok min. maks. L1 L2 L3 min. L3 maks. M M2 N M 6 M16x1, M 8 M20x1, M12 M24x1, NI Sztywna podstawa kątowa Stal nierdzewna, polerowana. Dla nr 6840NI i 6844NI. Szeroki zakres stosowania dzięki zwiększonej odległości od osi (wym. h) w porównaniu z podstawą docisku. Montowana do urządzeń. Mocowanie za pomocą 4 śrub. a b c d e f g h i k l m ,0 16 4, , ,0 18 6, , ,5 19 6, , ,0 32 9, , URZĄDZENIE SZYBKOMOCUJĄCE Wielkość 0, 3, 5 Wielkość 2

49 Czarne urządzenie szybkomocujące do optycznej techniki pomiarowej Czarny szybki napinacz nadaje się w szczególności do pomiaru optycznego obrabianego elementu. Dzięki całkowicie czarnej, matowej powierzchni napinacz nie powoduje refleksów. W związku z tym przy późniejszej analizie danych pomiarowych na komputerze PC wszystkie niepotrzebne części napinacza są ukrywane, a widoczny jest tylko właściwy element do obróbki. Zaznaczanie i pomiar obrabianego elementu Ocena Do zestawienia warstwami wielu ujęć naklejono na obiekt znaczniki w kształcie krzyża. Dzięki projekcji w świetle białym wzór kolorów rzuca się na powierzchnie i fotografuje dwoma aparatami pod różnymi kątami. W ciągu sekund oblicza się bardzo precyzyjnie trójwymiarowe współrzędne do 4 milionów punktów obiektu. W tym celu ukrywa się czarne urządzenie do obróbki wraz z czarnym szybkim napinaczem. Wizualizacja Wynik Oblicza się odstępstwa od CAD. Trójwymiarowe współrzędne punktów pomiarowych można dokładnie wymierzyć i dokonać ich wizualizacji w kolorze. Kompletny zestaw trójwymiarowych danych oraz wyniki porównawcze można wyeksportować do dalszej obróbki w popularnych formatach. URZĄDZENIE SZYBKOMOCUJĄCE 49
