Uchwyty narzędziowe BT-FC z Face Contact

Wielkość: px
Rozpocząć pokaz od strony:

Download "Uchwyty narzędziowe BT-FC z Face Contact"

Transkrypt

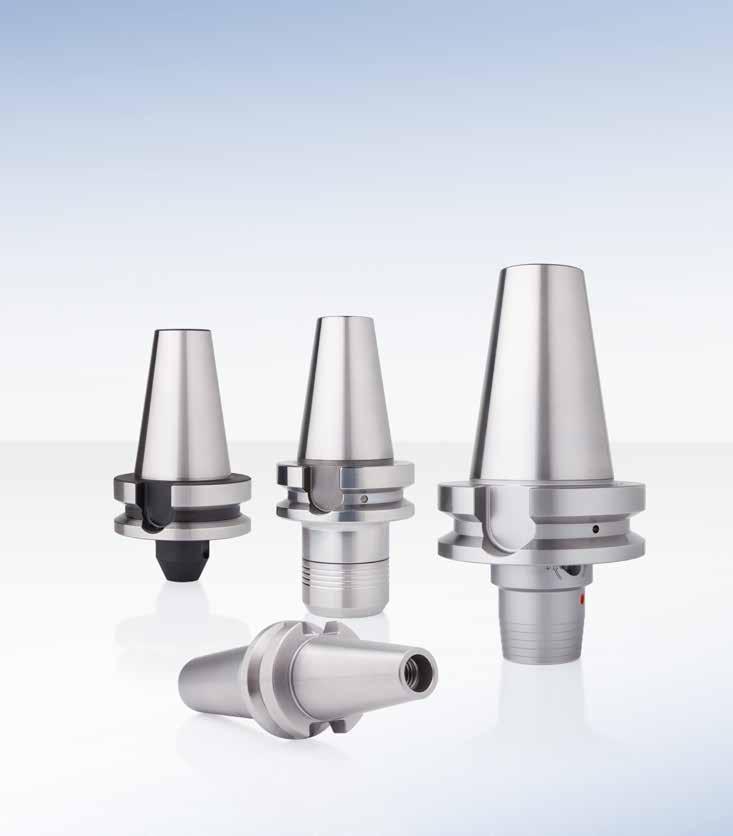

1 New Nowe Maj 2017 produkty dla techników obróbki skrawaniem Uchwyty narzędziowe BT-FC z Face Contact Zwiększony stopień bezpieczeństwa procesu oraz stabilność dzięki dodatkowej czołowej powierzchni styku na wrzecionie narzędzia TOTL TOOLING = JKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o. ul. Józefa Marcika Kraków Tel Fax wnt-pl@wnt.com

2 Spis treści Zasada działania uchwytu BT-FC 2 Zalety 3 Możliwości połączenia 4 Program produktów Precyzyjny uchwyt z tuleją zaciskową ER 5 Oprawka termokurczliwa 4,5 6 Uchwyt hydrauliczny zaciskowy, wykonanie krótkie i stabilne 7 Oprawka cylindryczna (Weldon) 8 Uchwyt z tuleją zaciskową ER 9 Trzpień nasadzany z rowkiem poprzecznym 10 Markowe narzędzia klasy Premium, gwarantujące najwyższą wydajność. Linia narzędzi WNT Mastertool Performance obejmuje markowe narzędzia klasy Premium, odznaczające się wyjątkową wydajnością, co czyni je narzędziami do zadań specjalnych. Jeżeli w procesie produkcji najważniejsze są wydajność i wynik, polecamy wybrać właśnie produkty klasy Premium z tej linii narzędzi. Markowe narzędzia do standardowych zastosowań. Wprowadzenie Linia markowych narzędzi WNT Mastertool Standard wyróżnia się jakością, wydajnością i niezawodnością, czym zdobywa sobie zaufanie naszych klientów na całym świecie. W przypadku standardowych zastosowań, są to narzędzia pierwszego wyboru, gwarantujące doskonałe rezultaty obróbki. Zasada działania uchwytu BT-FC System wrzecion z czołową powierzchnią styku jest stosowany coraz częściej w centrach obróbczych i wielu konstruktorów maszyn uznało go dzięki jego doskonałym osiągom. BT-FC jest systemem o podwójnym styku, w którym dodatkowo do stożkowej powierzchni styku powstaje styk z kołnierzem, a tym samym dodatkowa czołowa powierzchnia styku. Wyższy stopień bezpieczeństwa procesu oraz większa trwałość stanowią wielką zaletę tego systemu. Państwa korzyści: ĉĉ ĉĉ większa stabilność dzięki dodatkowej powierzchni mocowania wyższe bezpieczeństwo procesu ze względu na brak ruchu w osi Z Stożkowa powierzchnia styku Czołowa powierzchnia styku BT-FC BT Standard Stożkowa powierzchnia styku Szczelina ĉĉ mniejsze zużycie wrzeciona dzięki zminimalizowanym wibracjom MKSYMLN DOKŁDNOŚĆ dzięki minimalnemu odkształceniu sprężystemu Niezamocowany szczelina 20 µm Zamocowany Czołowa powierzchnia styku (Face Contact) Mocowanie W stanie niezamocowanym stożek uchwytu jedynie przylega do wrzeciona, między płaszczyzną przylegania a wrzecionem wciąż istnieje szczelina wielkości około 20 μm. Z chwilą zamocowania poprzez sworznie zaciągające wrzeciono odkształca się sprężyście, w wyniku czego dodatkowo do stożka do wrzeciona przylega również płaszczyzna przylegania uchwytu narzędziowego. Tylko dzięki temu odkształceniu sprężystemu możliwe jest precyzyjne zastosowanie tego właściwie fundamentalnie zmienionego systemu. 2

3 Zalety Wprowadzenie BT-FC zapewnia odczuwalnie ulepszoną sztywność podczas obróbki. Powodem jest tu ulepszone podparcie, dzięki czemu osiągnięta zostaje znacznie większa wytrzymałość na zginanie narzędzi. Ta duża powierzchnia przylegania w połączeniu z uchwytem stożkowym przeciwdziała odchyleniom, przez co uzyskuje się większą dokładność oraz optymalną jakość powierzchni podczas obróbki. Odchylenie pod wpływem działania siły µm Odchylenie: a 100 BT bez czołowej powierzchni styku BT-FC (kn) Siła F a 70 mm Należy odnotować odczuwalnie poprawioną sztywność narzędzi. Dodatkowa czołowa powierzchnia styku przeciwdziała siłom bocznym, a tym samym odchyleniom uchwytu narzędziowego. Patrick Engstler, WNT, Menadżer produktu, Mocowanie przedmiotu obrabianego Brak ruchu w osi Z Wysokie prędkości obrotowe powyżej obrotów na minutę prowadzą do tego, że wrzeciono w wyniku działania sił odśrodkowych rozciąga się i rozszerza. Może to powodować zmianę wymiaru w kierunku wrzeciona do 0,03 mm (oś Z). Skutkiem tego są koszty przeróbki i reklamacji. do 0,03 mm BT Standard Zminimalizowane wibracje zapobiegają zużyciu Występowanie oznak zużycia w obszarze stożka wrzeciona obrabiarki oraz uchwytu narzędziowego stanowi wielki problem podczas obróbki o wysokiej dokładności oraz obróbki HSC. Zużycie to powodowane jest utlenianiem, powstającym poprzez wibracje obrabiarki oraz wynikające z tego wzajemne tarcie dwóch powierzchni metalowych. Czołowa powierzchnia styku chroni uchwyty narzędziowe przed utlenianiem, bowiem dzięki większej sztywności powstają mniejsze wibracje. Trwałość wrzeciona obrabiarki, uchwytu narzędziowego, jak też samego narzędzia jest wobec tego znacznie dłuższa. 3

4 Możliwości połączenia Wprowadzenie by optymalnie wykorzystać zalety uchwytów BT-FC, również wrzeciono narzędzia musi posiadać zeszlifowaną płaszczyznę powierzchni przylegania czołowego. Zasadniczo systemy BT-FC i Standard MS BT można bez problemu łączyć, jednakże w takiej sytuacji zalety systemu BT-FC nie zostaną w pełni wykorzystane. Zalecane i optymalne stosowanie systemu BT-FC Wrzeciono BT-FC 0,00 mm całkowite przyleganie powierzchni Uchwyt BT-FC Płaszczyzna przylegania przylega całkowicie i tym samym mogą Państwo skorzystać z wszystkich zalet tego systemu. Możliwości łączenia z systemem Standard MS BT Wariant 1 Wariant 2 Wrzeciono BT-FC Wrzeciono BT Standard 1,60 mm 1,60 mm Uchwyt BT Standard Uchwyt BT-FC Stosować można bez problemu oba warianty, jednakże takie połączenie nie zapewnia już żadnych dodatkowych korzyści w stosunku do systemu Standard MS BT. Standardowe wyposażenie, jakim Państwo już dysponują Niektórzy z największych producentów obrabiarek poczynili kolejny krok i we wszystkich obrabiarkach SK/BT zabudowują wyłącznie wrzeciona zaprojektowane dla dodatkowej czołowej powierzchni przylegania uchwytu narzędziowego. Proszę zapytać! Jako że ta wersja wrzeciona nie stanowi już najczęściej wyposażenia specjalnego, to bardzo prawdopodobne, że mają Państwo już takie wrzeciona zamontowane jako standard. Dlatego najlepiej jest zasięgnąć informacji bezpośrednio u swojego producenta obrabiarek i wykorzystać liczne zalety wariantu BT-FC uchwytów od WNT! Należy pamiętać, aby utrzymywać powierzchnie przylegania uchwytów BT-FC oraz wrzecion w czystości w celu zapewnienia całkowitego przylegania powierzchni. 4

5 Precyzyjny uchwyt z tuleją zaciskową ER z czołową powierzchnią styku do standardowych nakrętek mocujących lub nakrętek z pierścieniami uszczelniającymi maksymalny zakres zacisku zgodny z ISO, zakres tolerancji H10 do zamocowania potrzebny jest klucz pierścieniowy p max = 80 bar JIS B 6339 BT uchwyt ze stożkiem niesamohamownym Zakres dostawy: Korpus bez nakrętki mocującej, bez wkręta zderzakowego Centro-P 0,001 ( ) D 1 d 1 l 3 D G 2,5 n max NEW Y8 Uchwyt d 1 D 1 l 3 ( ) dla tulejki zaciskowej LPR BD LSC mm mm mm mm mm EUR BT-FC (14-31) 426E (ER16) 140, BT-FC (23-39) 430E (ER25) 142, BT-FC (24-45) 470E (ER32) 142, BT-FC (29-39) 426E (ER16) 156, BT-FC (36-41) 430E (ER25) 158, BT-FC (42-52) 470E (ER32) 158, l 3 = głębokość mocowania bez wkręta zderzakowego = głębokość mocowania wkręta zderzakowego 1, wymiary w nawiasach () = głębokość mocowania wkręta zderzakowego 2 Wymiar przy zastosowaniu nakrętek mocujących z pierścieniami uszczelniającymi jest o 4 mm dłuższy Y8 Y8 Y8 Y8 Nakrętka mocująca do pierścieni uszczelniających Nakrętka mocująca Wkręt zderzakowy 2 Wkręt zderzakowy 1 Części zamienne Dla nr artykułu EUR EUR EUR EUR 27,00 30,00 27,00 30,00 32, , , , , , M11x1 M18x1,5 M11x1 M18x1,5 M22x1,5 M11x1 M18x1,5 M11x1 M18x1,5 M22x1,5 - SW6 13, SW6 15, SW6 13, SW6 15, SW6 15, SW6 9, SW6 10, SW6 9, SW6 10, SW6 10, Odpowiednie akcesoria znajdą Państwo w naszym katalogu głównym w Rozdziale 15 Wyposażenie Tuleja zaciskowa ER Pierścień uszczelniający Klucz pierścieniowy Klucz pierścieniowy - Sworznie zaciągające Pozostałe końcówka

6 Oprawka termokurczliwa 4,5 z czołową powierzchnią styku do chwytów VHM i HSS z tolerancją h6 lub większą JIS B 6339 BT uchwyt ze stożkiem niesamohamownym TG 0,003 4,5 D2 D1 d1 ( ) G krótki D/B D G 2,5 n max G 2,5 n max NEW Y8 NEW Y8 Uchwyt d 1 D 1 D 2 ( ) G DCONWS LPR BTED BD LSCX LSCN THID mm mm mm mm mm mm EUR EUR BT-FC M6 138, BT-FC M6 138, BT-FC M6 138, BT-FC M5 138, BT-FC M6 138, BT-FC M8x1 138, BT-FC M10x1 138, BT-FC M12x1 138, BT-FC M16x1 138, BT-FC M6 122, BT-FC M6 122, BT-FC M6 122, BT-FC M5 122, BT-FC M6 122, BT-FC M8x1 122, BT-FC M10x1 122, BT-FC M12x1 122, BT-FC M16x1 122, BT-FC M16x1 122, Y7 Y7 Wkręt zderzakowy z wew. doprowadzeniem chłodziwa Wkręt zderzakowy z wew.doprowadzeniem chłodziwa Części zamienne d 1 EUR EUR 3-5 M6x14 - SW2 7, M5x12,5 - SW2,5 7, M6x12,5 - SW3 7, M8x1x13,5 - SW3 7, M10x1x13,5 - SW5 7, M12x1x13,5 - SW5 7, M16x1x13,5 - SW8 8, Odpowiednie akcesoria znajdą Państwo w naszym katalogu głównym w Rozdziale 15 Wyposażenie Przedłużka termokurczliwa Sworznie zaciągające Pozostałe

7 Hydrauliczny uchwyt zaciskowy, wykonanie krótkie i smukłe z czołową powierzchnią styku do chwytów VHM i HSS z tolerancją h6 lub większą Zakres dostawy: Korpus z wkrętem zderzakowym, śrubą dociskową i kluczem dociągającym do śruby dociskowej JIS B 6339 BT uchwyt ze stożkiem niesamohamownym 0,003 ( ) G D 1 d 1 D/B G 2,5 n max NEW Y8 Uchwyt d 1 D 1 ( ) G DCONWS LPR BD LSCX LSCN THID mm mm mm mm mm EUR BT-FC ,5 49, M16x1 222, BT-FC ,0 72, M16x1 296, Y7 Y7 Śruba dociskowa Wkręt zderzakowy z wew.doprowadzeniem chłodziwa Części zamienne d 1 EUR EUR M10x1x12 5, M16x1x13,5 - SW8 8, Odpowiednie akcesoria znajdą Państwo w naszym katalogu głównym w Rozdziale 15 Wyposażenie Zestaw do redukcji Sworznie zaciągające Pozostałe

8 Oprawka cylindryczna SK (Weldon) z czołową powierzchnią styku do chwytów według DIN 6535 / 1835 B z boczną powierzchnią mocowania JIS B 6339 BT uchwyt ze stożkiem niesamohamownym 0,003 D 1 d 1 D G 2,5 n max NEW Y8 Uchwyt d 1 D 1 DCONWS LPR BD mm mm mm EUR BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , krótki BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , W7 Wkręt bez łba Części zamienne d 1 EUR 6 M6x10 0, M8x10 0, M10x12 0, M12x16 0, M14x16 1, M16x16 1, M18x2x20 2, M20x2x20 3, Odpowiednie akcesoria znajdą Państwo w naszym katalogu głównym w Rozdziale 15 Wyposażenie Sworznie zaciągające Pozostałe

9 ER - Uchwyt z tuleją zaciskową, z czołową powierzchnią styku JIS B 6339 BT uchwyt ze stożkiem niesamohamownym Zakres dostawy: uchwyt wraz z nakrętką mocującą 0,003 D 1 d 1 krótki D G 2,5 n max NEW Y8 Uchwyt d 1 D 1 M max. dla tulejki zaciskowej LPR BD mm mm mm Nm EUR BT-FC 30 0, E (ER16) 80, BT-FC E (ER25) 80, BT-FC E (ER32) 80, BT-FC 40 0, E (ER16) 102, BT-FC E (ER25) 102, BT-FC E (ER32) 102, długi BT-FC 50 0, E (ER16) 139, BT-FC E (ER25) 139, BT-FC E (ER32) 139, Y8 Wkręt zderzakowy z wew. doprowadzeniem chłodziwa Części zamienne dla tulejki zaciskowej EUR 426E (ER16) / BT30-BT50 M12x15 1, E (ER25) / BT30-BT50 M16x15 2, E (ER32) / BT30-BT50 M16x15 2, Odpowiednie akcesoria znajdą Państwo w naszym katalogu głównym w Rozdziale 15 Wyposażenie Tuleja zaciskowa ER Sworznie zaciągające Pozostałe

10 Trzpień nasadzany z rowkiem poprzecznym z czołową powierzchnią styku z wkręcanymi zabierakami i zwiększoną powierzchnią styku dla frezów z wpustem poprzecznym JIS B 6339 BT uchwyt ze stożkiem niesamohamownym 0,005 L 2 D 2 D 1 0,005 L 1 D G 6,3 n max NEW Y8 Uchwyt D 1 L 2 D 2 L 1 DCONWS LF BD mm mm mm mm mm EUR BT-FC , BT-FC , BT-FC , BT-FC , krótki BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , BT-FC , Y8 Y8 Y8 Śruby do zabieraka Zabierak Śruba dociągająca Części zamienne Dla nr artykułu EUR EUR EUR M3x12 3, x9x11 9, M8x25 2, M4x10 3, x11,2x13 10, M10x25 3, M4x16 3, x12,6x15 11, M12x30 3, M5x16 3, x14x22,5 13, M16x35 4, M3x12 3, x9x11 9, M8x25 2, M4x10 3, x11,2x13 10, M10x25 3, M4x16 3, x12,6x15 11, M12x30 3, M5x16 3, x14x22,5 13, M16x35 4, M5x16 3, x16x23 14, M20x40 6, M4x10 3, x12,6x15 11, M10x25 3, M4x16 3, x12,6x15 11, M12x30 3, M5x16 3, x14x22,5 13, M16x35 4, M5x16 3, x16x23 14, M20x40 6, Odpowiednie akcesoria znajdą Państwo w naszym katalogu głównym w Rozdziale 15 Wyposażenie Sworznie zaciągające Pozostałe

11

12 05/ TOTL TOOLING = JKOŚĆ x SERWIS 2
