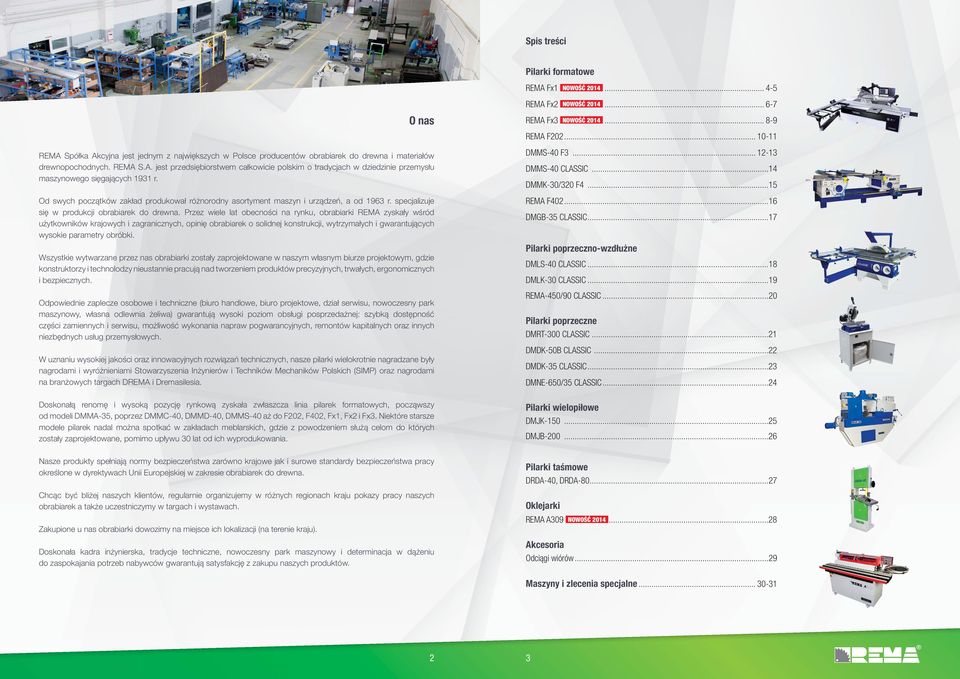

2 Spis treści Pilarki formatowe REMA Fx1 NOWOŚĆ REMA Fx2 NOWOŚĆ O nas REMA Fx3 NOWOŚĆ REMA F REMA Spółka Akcyjna jest jednym z największych w Polsce producentów obrabiarek do drewna i materiałów drewnopochodnych. REMA S.A. jest przedsiębiorstwem całkowicie polskim o tradycjach w dziedzinie przemysłu maszynowego sięgających 1931 r. Od swych początków zakład produkował różnorodny asortyment maszyn i urządzeń, a od 1963 r. specjalizuje się w produkcji obrabiarek do drewna. Przez wiele lat obecności na rynku, obrabiarki REMA zyskały wśród użytkowników krajowych i zagranicznych, opinię obrabiarek o solidnej konstrukcji, wytrzymałych i gwarantujących wysokie parametry obróbki. Wszystkie wytwarzane przez nas obrabiarki zostały zaprojektowane w naszym własnym biurze projektowym, gdzie konstruktorzy i technolodzy nieustannie pracują nad tworzeniem produktów precyzyjnych, trwałych, ergonomicznych i bezpiecznych. Odpowiednie zaplecze osobowe i techniczne (biuro handlowe, biuro projektowe, dział serwisu, nowoczesny park maszynowy, własna odlewnia żeliwa) gwarantują wysoki poziom obsługi posprzedażnej: szybką dostępność części zamiennych i serwisu, możliwość wykonania napraw pogwarancyjnych, remontów kapitalnych oraz innych niezbędnych usług przemysłowych. W uznaniu wysokiej jakości oraz innowacyjnych rozwiązań technicznych, nasze pilarki wielokrotnie nagradzane były nagrodami i wyróżnieniami Stowarzyszenia Inżynierów i Techników Mechaników Polskich (SIMP) oraz nagrodami na branżowych targach DREMA i Dremasilesia. Doskonałą renomę i wysoką pozycję rynkową zyskała zwłaszcza linia pilarek formatowych, począwszy od modeli DMMA-35, poprzez DMMC-40, DMMD-40, DMMS-40 aż do F202, F402, Fx1, Fx2 i Fx3. Niektóre starsze modele pilarek nadal można spotkać w zakładach meblarskich, gdzie z powodzeniem służą celom do których zostały zaprojektowane, pomimo upływu 30 lat od ich wyprodukowania. DMMS-40 F DMMS-40 CLASSIC...14 DMMK-30/320 F REMA F DMGB-35 CLASSIC...17 Pilarki poprzeczno-wzdłużne DMLS-40 CLASSIC...18 DMLK-30 CLASSIC...19 REMA-450/90 CLASSIC...20 Pilarki poprzeczne DMRT-300 CLASSIC...21 DMDK-50B CLASSIC...22 DMDK-35 CLASSIC...23 DMNE-650/35 CLASSIC...24 Pilarki wielopiłowe DMJK DMJB Nasze produkty spełniają normy bezpieczeństwa zarówno krajowe jak i surowe standardy bezpieczeństwa pracy określone w dyrektywach Unii Europejskiej w zakresie obrabiarek do drewna. Chcąc być bliżej naszych klientów, regularnie organizujemy w różnych regionach kraju pokazy pracy naszych obrabiarek a także uczestniczymy w targach i wystawach. Zakupione u nas obrabiarki dowozimy na miejsce ich lokalizacji (na terenie kraju). Doskonała kadra inżynierska, tradycje techniczne, nowoczesny park maszynowy i determinacja w dążeniu do zaspokajania potrzeb nabywców gwarantują satysfakcję z zakupu naszych produktów. Pilarki taśmowe DRDA-40, DRDA Oklejarki REMA A309 NOWOŚĆ Akcesoria Odciągi wiórów...29 Maszyny i zlecenia specjalne

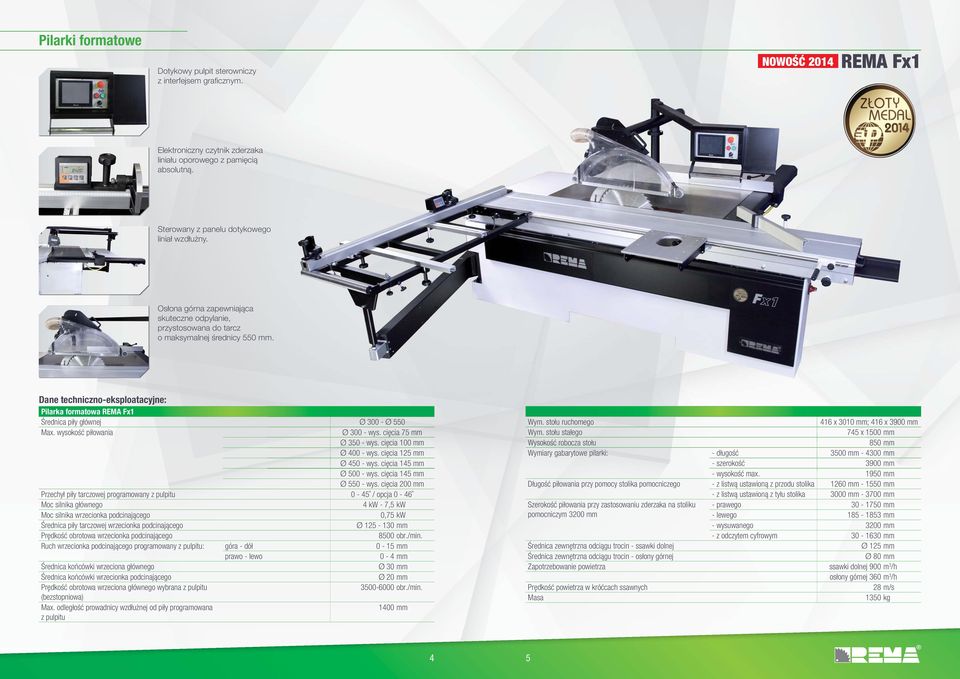

3 Pilarki formatowe Dotykowy pulpit sterowniczy z interfejsem grafi cznym. NOWOŚĆ 2014 REMA Fx1 Elektroniczny czytnik zderzaka liniału oporowego z pamięcią absolutną. Sterowany z panelu dotykowego liniał wzdłużny. Osłona górna zapewniająca skuteczne odpylanie, przystosowana do tarcz o maksymalnej średnicy 550 mm. Dane techniczno-eksploatacyjne: Pilarka formatowa REMA Fx1 Średnica piły głównej Ø Ø 550 Max. wysokość piłowania Ø wys. cięcia 75 mm Ø wys. cięcia 100 mm Ø wys. cięcia 125 mm Ø wys. cięcia 145 mm Ø wys. cięcia 145 mm Ø wys. cięcia 200 mm Przechył piły tarczowej programowany z pulpitu 0-45 / opcja 0-46 Moc silnika głównego 4 kw - 7,5 kw Moc silnika wrzecionka podcinającego 0,75 kw Średnica piły tarczowej wrzecionka podcinającego Ø mm Prędkość obrotowa wrzecionka podcinającego 8500 obr./min. Ruch wrzecionka podcinającego programowany z pulpitu: góra - dół 0-15 mm prawo - lewo 0-4 mm Średnica końcówki wrzeciona głównego Ø 30 mm Średnica końcówki wrzecionka podcinającego Ø 20 mm Prędkość obrotowa wrzeciona głównego wybrana z pulpitu obr./min. (bezstopniowa) Max. odległość prowadnicy wzdłużnej od piły programowana z pulpitu 1400 mm Wym. stołu ruchomego 416 x 3010 mm; 416 x 3900 mm Wym. stołu stałego 745 x 1500 mm Wysokość robocza stołu 850 mm Wymiary gabarytowe pilarki: - długość 3500 mm mm - szerokość 3900 mm - wysokość max mm Długość piłowania przy pomocy stolika pomocniczego - z listwą ustawioną z przodu stolika 1260 mm mm - z listw ą ustawioną z tyłu stolika 3000 mm mm Szerokość piłowania przy zastosowaniu zderzaka na stoliku - prawego mm pomocniczym 3200 mm - lewego mm - wysuwanego 3200 mm - z odczytem cyfrowym mm Średnica zewnętrzna odciągu trocin - ssawki dolnej Ø 125 mm Średnica zewnętrzna odciągu trocin - osłony górnej Ø 80 mm Zapotrzebowanie powietrza ssawki dolnej 900 m 3 /h osłony górnej 360 m 3 /h Prędkość powietrza w króćcach ssawnych 28 m/s Masa 1350 kg 4 5

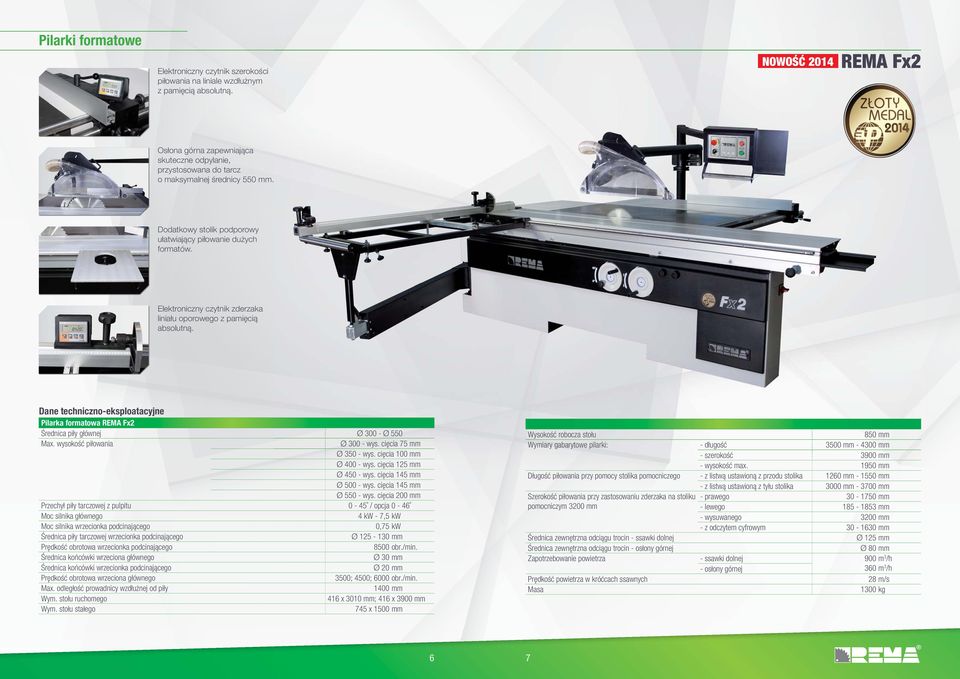

4 Pilarki formatowe Elektroniczny czytnik szerokości piłowania na liniale wzdłużnym z pamięcią absolutną. NOWOŚĆ 2014 REMA Fx2 Osłona górna zapewniająca skuteczne odpylanie, przystosowana do tarcz o maksymalnej średnicy 550 mm. Dodatkowy stolik podporowy ułatwiający piłowanie dużych formatów. Elektroniczny czytnik zderzaka liniału oporowego z pamięcią absolutną. Dane techniczno-eksploatacyjne Pilarka formatowa REMA Fx2 Średnica piły głównej Ø Ø 550 Max. wysokość piłowania Ø wys. cięcia 75 mm Ø wys. cięcia 100 mm Ø wys. cięcia 125 mm Ø wys. cięcia 145 mm Ø wys. cięcia 145 mm Ø wys. cięcia 200 mm Przechył piły tarczowej z pulpitu 0-45 / opcja 0-46 Moc silnika głównego 4 kw - 7,5 kw Moc silnika wrzecionka podcinającego 0,75 kw Średnica piły tarczowej wrzecionka podcinającego Ø mm Prędkość obrotowa wrzecionka podcinającego 8500 obr./min. Średnica końcówki wrzeciona głównego Ø 30 mm Średnica końcówki wrzecionka podcinającego Ø 20 mm Prędkość obrotowa wrzeciona głównego 3500; 4500; 6000 obr./min. Max. odległość prowadnicy wzdłużnej od piły 1400 mm Wym. stołu ruchomego 416 x 3010 mm; 416 x 3900 mm Wym. stołu stałego 745 x 1500 mm Wysokość robocza stołu 850 mm Wymiary gabarytowe pilarki: - długość 3500 mm mm - szerokość 3900 mm - wysokość max mm Długość piłowania przy pomocy stolika pomocniczego - z listwą ustawioną z przodu stolika 1260 mm mm - z listw ą ustawioną z tyłu stolika 3000 mm mm Szerokość piłowania przy zastosowaniu zderzaka na stoliku - prawego mm pomocniczym 3200 mm - lewego mm - wysuwanego 3200 mm - z odczytem cyfrowym mm Średnica zewnętrzna odciągu trocin - ssawki dolnej Ø 125 mm Średnica zewnętrzna odciągu trocin - osłony górnej Ø 80 mm Zapotrzebowanie powietrza - ssawki dolnej 900 m 3 /h - osłony górnej 360 m 3 /h Prędkość powietrza w króćcach ssawnych 28 m/s Masa 1300 kg 6 7

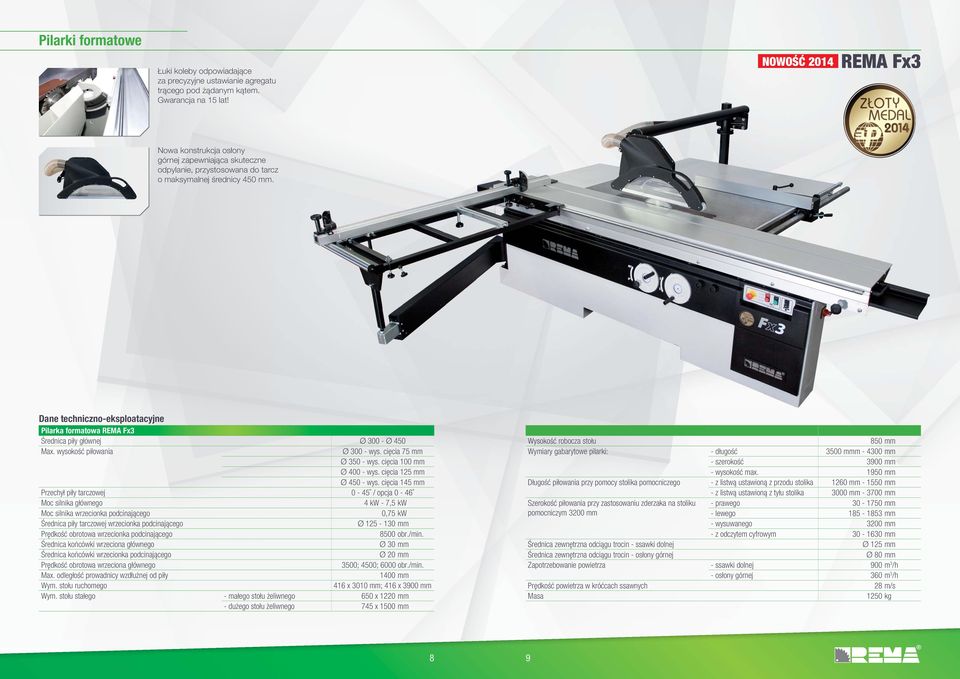

5 Pilarki formatowe Łuki koleby odpowiadające za precyzyjne ustawianie agregatu trącego pod żądanym kątem. Gwarancja na 15 lat! NOWOŚĆ 2014 REMA Fx3 Nowa konstrukcja osłony górnej zapewniająca skuteczne odpylanie, przystosowana do tarcz o maksymalnej średnicy 450 mm. Dane techniczno-eksploatacyjne Pilarka formatowa REMA Fx3 Średnica piły głównej Ø Ø 450 Max. wysokość piłowania Ø wys. cięcia 75 mm Ø wys. cięcia 100 mm Ø wys. cięcia 125 mm Ø wys. cięcia 145 mm Przechył piły tarczowej 0-45 / opcja 0-46 Moc silnika głównego 4 kw - 7,5 kw Moc silnika wrzecionka podcinającego 0,75 kw Średnica piły tarczowej wrzecionka podcinającego Ø mm Prędkość obrotowa wrzecionka podcinającego 8500 obr./min. Średnica końcówki wrzeciona głównego Ø 30 mm Średnica końcówki wrzecionka podcinającego Ø 20 mm Prędkość obrotowa wrzeciona głównego 3500; 4500; 6000 obr./min. Max. odległość prowadnicy wzdłużnej od piły 1400 mm Wym. stołu ruchomego 416 x 3010 mm; 416 x 3900 mm Wym. stołu stałego - małego stołu żeliwnego 650 x 1220 mm - dużego stołu żeliwnego 745 x 1500 mm Wysokość robocza stołu 850 mm Wymiary gabarytowe pilarki: - długość 3500 mmm mm - szerokość 3900 mm - wysokość max mm Długość piłowania przy pomocy stolika pomocniczego - z listwą ustawioną z przodu stolika 1260 mm mm - z listw ą ustawioną z tyłu stolika 3000 mm mm Szerokość piłowania przy zastosowaniu zderzaka na stoliku - prawego mm pomocniczym 3200 mm - lewego mm - wysuwanego 3200 mm - z odczytem cyfrowym mm Średnica zewnętrzna odciągu trocin - ssawki dolnej Ø 125 mm Średnica zewnętrzna odciągu trocin - osłony górnej Ø 80 mm Zapotrzebowanie powietrza - ssawki dolnej 900 m 3 /h - osłony górnej 360 m 3 /h Prędkość powietrza w króćcach ssawnych 28 m/s Masa 1250 kg 8 9

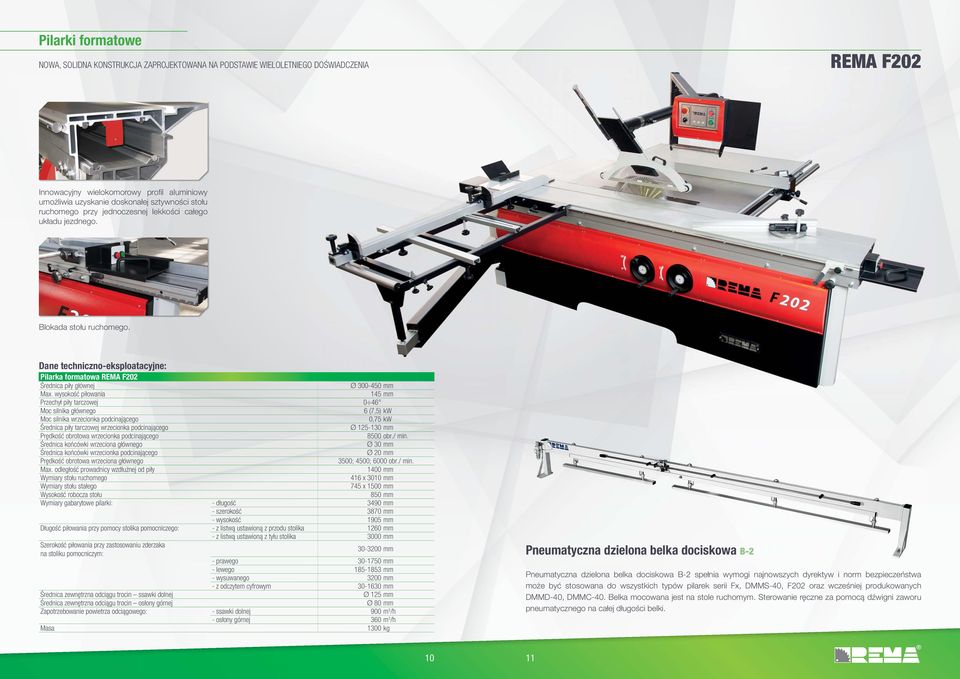

6 Pilarki formatowe NOWA, SOLIDNA KONSTRUKCJA ZAPROJEKTOWANA NA PODSTAWIE WIELOLETNIEGO DOŚWIADCZENIA REMA F202 Innowacyjny wielokomorowy profi l aluminiowy umożliwia uzyskanie doskonałej sztywności stołu ruchomego przy jednoczesnej lekkości całego układu jezdnego. Blokada stołu ruchomego. Dane techniczno-eksploatacyjne: Pilarka formatowa REMA F202 Średnica piły głównej Ø mm Max. wysokość piłowania 145 mm Przechył piły tarczowej 0 46 Moc silnika głównego 6 (7,5) kw Moc silnika wrzecionka podcinającego 0,75 kw Średnica piły tarczowej wrzecionka podcinającego Ø mm Prędkość obrotowa wrzecionka podcinającego 8500 obr./ min. Średnica końcówki wrzeciona głównego Ø 30 mm Średnica końcówki wrzecionka podcinającego Ø 20 mm Prędkość obrotowa wrzeciona głównego Max. odległość prowadnicy wzdłużnej od piły 1400 mm Wymiary stołu ruchomego 416 x 3010 mm Wymiary stołu stałego 745 x 1500 mm Wysokość robocza stołu 850 mm Wymiary gabarytowe pilarki: - długość 3490 mm - szerokość 3870 mm - wysokość 1905 mm Długość piłowania przy pomocy stolika pomocniczego: - z listwą ustawioną z przodu stolika 1260 mm - z listwą ustawioną z tyłu stolika 3000 mm Szerokość piłowania przy zastosowaniu zderzaka na stoliku pomocniczym: 3500; 4500; 6000 obr./ min mm - prawego mm - lewego mm - wysuwanego 3200 mm - z odczytem cyfrowym mm Średnica zewnętrzna odciągu trocin ssawki dolnej Ø 125 mm Średnica zewnętrzna odciągu trocin osłony górnej Ø 80 mm Zapotrzebowanie powietrza odciągowego: - ssawki dolnej 900 m 3 /h - osłony górnej 360 m 3 /h Masa 1300 kg Pneumatyczna dzielona belka dociskowa B-2 Pneumatyczna dzielona belka dociskowa B-2 spełnia wymogi najnowszych dyrektyw i norm bezpieczeństwa może być stosowana do wszystkich typów pilarek serii Fx, DMMS-40, F202 oraz wcześniej produkowanych DMMD-40, DMMC-40. Belka mocowana jest na stole ruchomym. Sterowanie ręczne za pomocą dźwigni zaworu pneumatycznego na całej długości belki

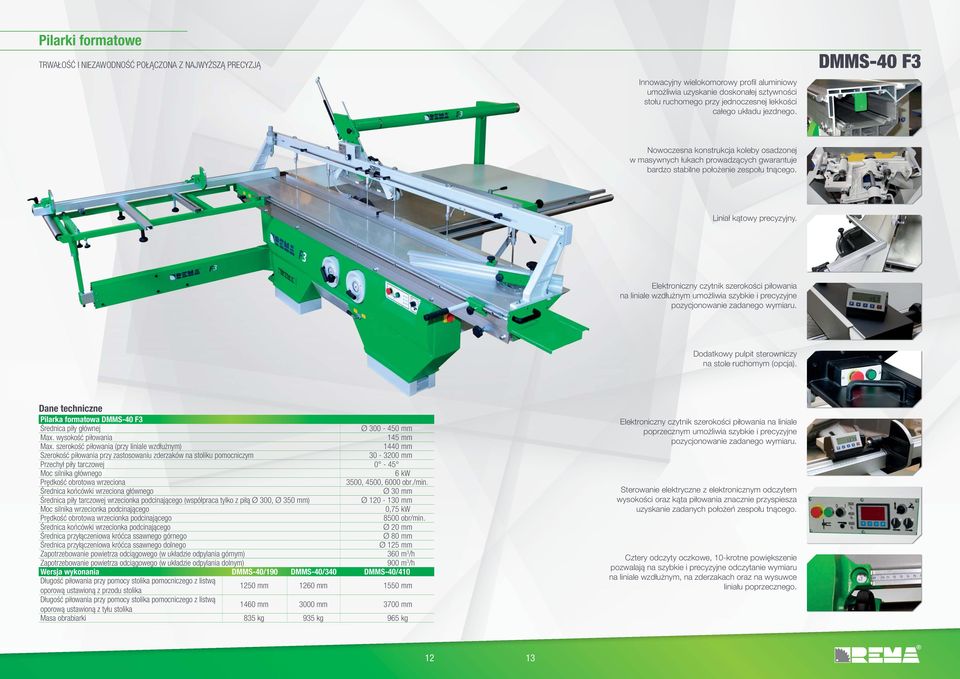

7 Pilarki formatowe TRWAŁOŚĆ I NIEZAWODNOŚĆ POŁĄCZONA Z NAJWYŻSZĄ PRECYZJĄ Innowacyjny wielokomorowy profi l aluminiowy umożliwia uzyskanie doskonałej sztywności stołu ruchomego przy jednoczesnej lekkości całego układu jezdnego. DMMS-40 F3 Nowoczesna konstrukcja koleby osadzonej w masywnych łukach prowadzących gwarantuje bardzo stabilne położenie zespołu tnącego. Liniał kątowy precyzyjny. Elektroniczny czytnik szerokości piłowania na liniale wzdłużnym umożliwia szybkie i precyzyjne pozycjonowanie zadanego wymiaru. Dodatkowy pulpit sterowniczy na stole ruchomym (opcja). Pilarka formatowa DMMS-40 F3 Średnica piły głównej Ø mm Max. wysokość piłowania 145 mm Max. szerokość piłowania (przy liniale wzdłużnym) 1440 mm Szerokość piłowania przy zastosowaniu zderzaków na stoliku pomocniczym mm Przechył piły tarczowej 0-45 Moc silnika głównego 6 kw Prędkość obrotowa wrzeciona 3500, 4500, 6000 obr./min. Średnica końcówki wrzeciona głównego Ø 30 mm Średnica piły tarczowej wrzecionka podcinającego (współpraca tylko z piłą Ø 300, Ø 350 mm) Ø mm Moc silnika wrzecionka podcinającego 0,75 kw Prędkość obrotowa wrzecionka podcinającego 8500 obr/min. Średnica końcówki wrzecionka podcinającego Ø 20 mm Średnica przyłączeniowa króćca ssawnego górnego Ø 80 mm Średnica przyłączeniowa króćca ssawnego dolnego Ø 125 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania górnym) 360 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania dolnym) 900 m 3 /h Wersja wykonania DMMS-40/190 DMMS-40/340 DMMS-40/410 Długość piłowania przy pomocy stolika pomocniczego z listwą oporową ustawioną z przodu stolika 1250 mm 1260 mm 1550 mm Długość piłowania przy pomocy stolika pomocniczego z listwą oporową ustawioną z tyłu stolika 1460 mm 3000 mm 3700 mm Masa obrabiarki 835 kg 935 kg 965 kg Elektroniczny czytnik szerokości piłowania na liniale poprzecznym umożliwia szybkie i precyzyjne pozycjonowanie zadanego wymiaru. Sterowanie elektryczne z elektronicznym odczytem wysokości oraz kąta piłowania znacznie przyspiesza uzyskanie zadanych położeń zespołu tnącego. Cztery odczyty oczkowe, 10-krotne powiększenie pozwalają na szybkie i precyzyjne odczytanie wymiaru na liniale wzdłużnym, na zderzakach oraz na wysuwce liniału poprzecznego

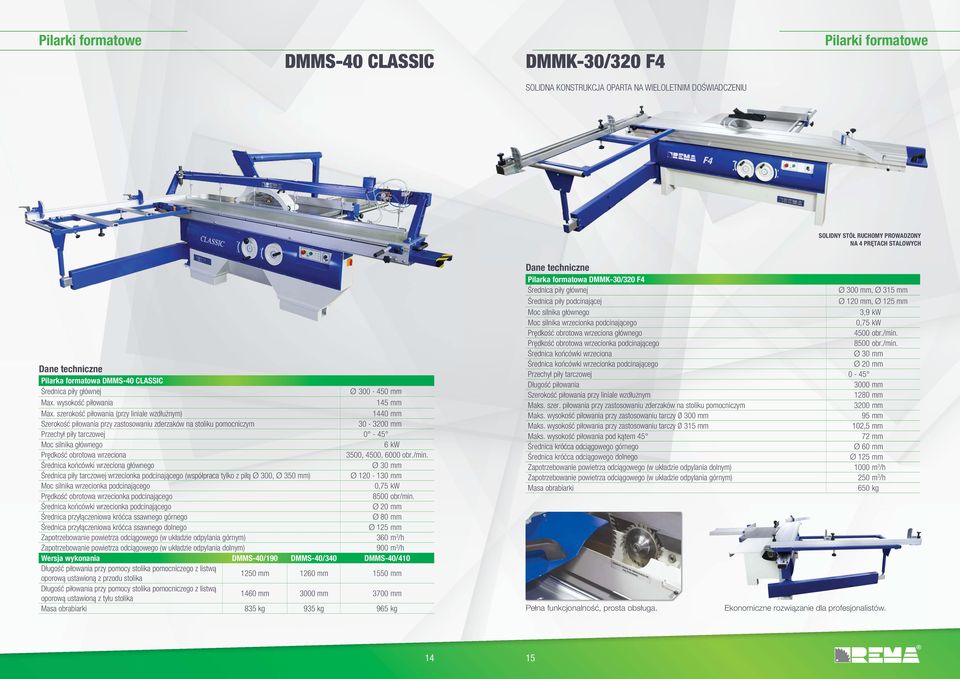

8 Pilarki formatowe DMMS-40 CLASSIC DMMK-30/320 F4 Pilarki formatowe SOLIDNA KONSTRUKCJA OPARTA NA WIELOLETNIM DOŚWIADCZENIU SOLIDNY STÓŁ RUCHOMY PROWADZONY NA 4 PRĘTACH STALOWYCH Pilarka formatowa DMMS-40 CLASSIC Średnica piły głównej Ø mm Max. wysokość piłowania 145 mm Max. szerokość piłowania (przy liniale wzdłużnym) 1440 mm Szerokość piłowania przy zastosowaniu zderzaków na stoliku pomocniczym mm Przechył piły tarczowej 0-45 Moc silnika głównego 6 kw Prędkość obrotowa wrzeciona 3500, 4500, 6000 obr./min. Średnica końcówki wrzeciona głównego Ø 30 mm Średnica piły tarczowej wrzecionka podcinającego (współpraca tylko z piłą Ø 300, Ø 350 mm) Ø mm Moc silnika wrzecionka podcinającego 0,75 kw Prędkość obrotowa wrzecionka podcinającego 8500 obr/min. Średnica końcówki wrzecionka podcinającego Ø 20 mm Średnica przyłączeniowa króćca ssawnego górnego Ø 80 mm Średnica przyłączeniowa króćca ssawnego dolnego Ø 125 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania górnym) 360 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania dolnym) 900 m 3 /h Wersja wykonania DMMS-40/190 DMMS-40/340 DMMS-40/410 Długość piłowania przy pomocy stolika pomocniczego z listwą oporową ustawioną z przodu stolika 1250 mm 1260 mm 1550 mm Długość piłowania przy pomocy stolika pomocniczego z listwą oporową ustawioną z tyłu stolika 1460 mm 3000 mm 3700 mm Masa obrabiarki 835 kg 935 kg 965 kg Pilarka formatowa DMMK-30/320 F4 Średnica piły głównej Ø 300 mm, Ø 315 mm Średnica piły podcinającej Ø 120 mm, Ø 125 mm Moc silnika głównego 3,9 kw Moc silnika wrzecionka podcinającego 0,75 kw Prędkość obrotowa wrzeciona głównego 4500 obr./min. Prędkość obrotowa wrzecionka podcinającego 8500 obr./min. Średnica końcówki wrzeciona Ø 30 mm Średnica końcówki wrzecionka podcinającego Ø 20 mm Przechył piły tarczowej 0-45 Długość piłowania 3000 mm Szerokość piłowania przy liniale wzdłużnym 1280 mm Maks. szer. piłowania przy zastosowaniu zderzaków na stoliku pomocniczym 3200 mm Maks. wysokość piłowania przy zastosowaniu tarczy Ø 300 mm 95 mm Maks. wysokość piłowania przy zastosowaniu tarczy Ø 315 mm 102,5 mm Maks. wysokość piłowania pod kątem mm Średnica króćca odciągowego górnego Ø 60 mm Średnica króćca odciągowego dolnego Ø 125 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania dolnym) 1000 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania górnym) 250 m 3 /h Masa obrabiarki 650 kg Pełna funkcjonalność, prosta obsługa. Ekonomiczne rozwiązanie dla profesjonalistów

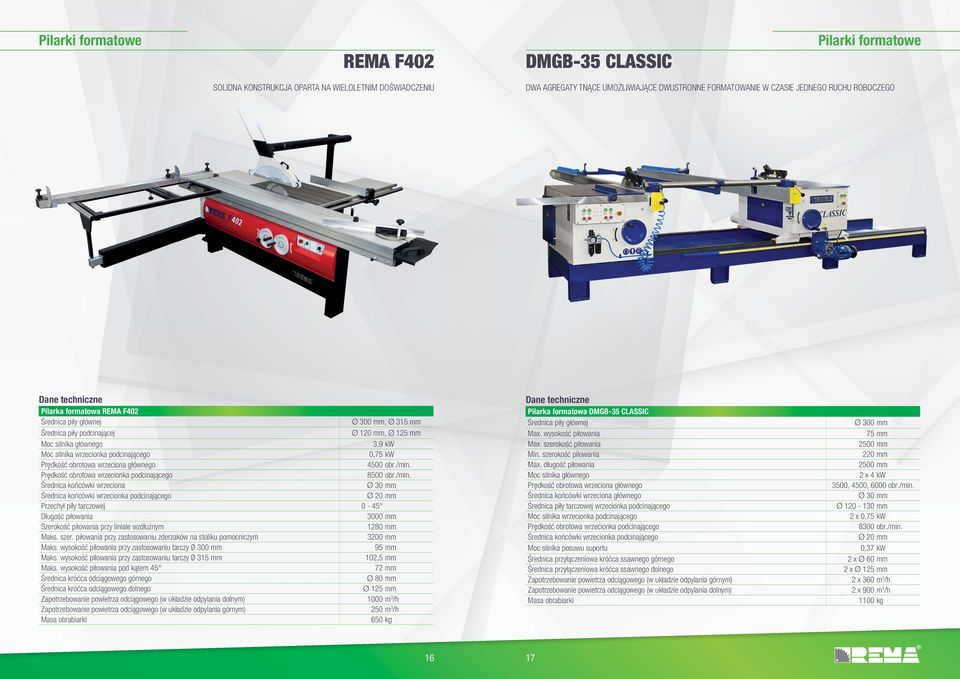

9 Pilarki formatowe REMA F402 DMGB-35 CLASSIC Pilarki formatowe SOLIDNA KONSTRUKCJA OPARTA NA WIELOLETNIM DOŚWIADCZENIU DWA AGREGATY TNĄCE UMOŻLIWIAJĄCE DWUSTRONNE FORMATOWANIE W CZASIE JEDNEGO RUCHU ROBOCZEGO Pilarka formatowa REMA F402 Średnica piły głównej Ø 300 mm, Ø 315 mm Średnica piły podcinającej Ø 120 mm, Ø 125 mm Moc silnika głównego 3,9 kw Moc silnika wrzecionka podcinającego 0,75 kw Prędkość obrotowa wrzeciona głównego 4500 obr./min. Prędkość obrotowa wrzecionka podcinającego 8500 obr./min. Średnica końcówki wrzeciona Ø 30 mm Średnica końcówki wrzecionka podcinającego Ø 20 mm Przechył piły tarczowej 0-45 Długość piłowania 3000 mm Szerokość piłowania przy liniale wzdłużnym 1280 mm Maks. szer. piłowania przy zastosowaniu zderzaków na stoliku pomocniczym 3200 mm Maks. wysokość piłowania przy zastosowaniu tarczy Ø 300 mm 95 mm Maks. wysokość piłowania przy zastosowaniu tarczy Ø 315 mm 102,5 mm Maks. wysokość piłowania pod kątem mm Średnica króćca odciągowego górnego Ø 80 mm Średnica króćca odciągowego dolnego Ø 125 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania dolnym) 1000 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania górnym) 250 m 3 /h Masa obrabiarki 650 kg Pilarka formatowa DMGB-35 CLASSIC Średnica piły głównej Ø 300 mm Max. wysokość piłowania 75 mm Max. szerokość piłowania 2500 mm Min. szerokość piłowania 220 mm Max. długość piłowania 2500 mm Moc silnika głównego 2 x 4 kw Prędkość obrotowa wrzeciona głównego 3500, 4500, 6000 obr./min. Średnica końcówki wrzeciona głównego Ø 30 mm Średnica piły tarczowej wrzecionka podcinającego Ø mm Moc silnika wrzecionka podcinającego 2 x 0,75 kw Prędkość obrotowa wrzecionka podcinającego 8300 obr./min. Średnica końcówki wrzecionka podcinającego Ø 20 mm Moc silnika posuwu suportu 0,37 kw Średnica przyłączeniowa króćca ssawnego górnego 2 x Ø 60 mm Średnica przyłączeniowa króćca ssawnego dolnego 2 x Ø 125 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania górnym) 2 x 360 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania dolnym) 2 x 900 m 3 /h Masa obrabiarki 1100 kg 16 17

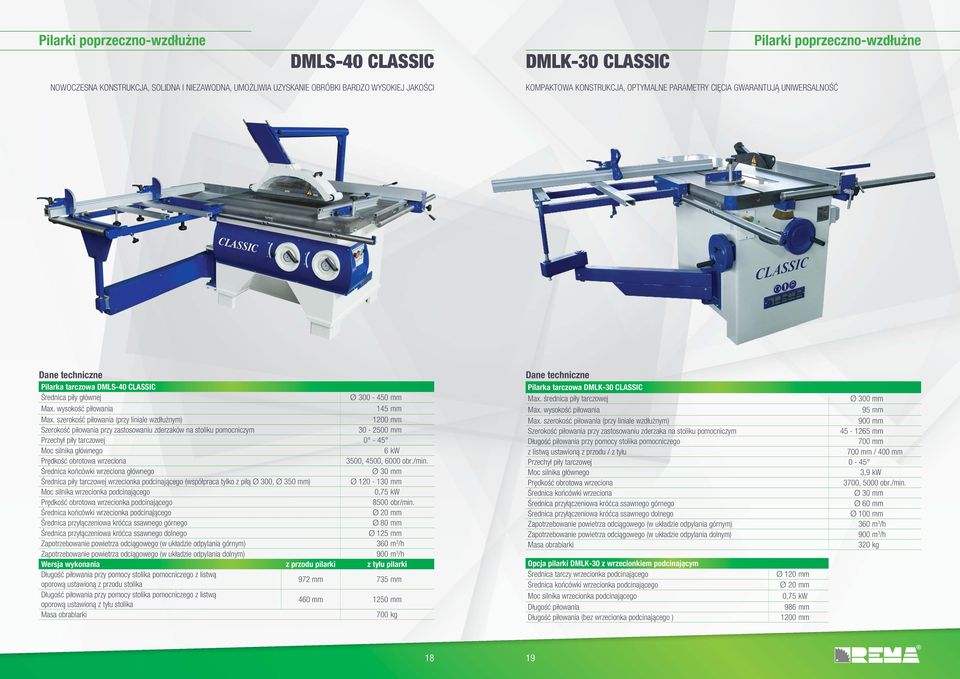

10 Pilarki poprzeczno-wzdłużne DMLS-40 CLASSIC DMLK-30 CLASSIC Pilarki poprzeczno-wzdłużne NOWOCZESNA KONSTRUKCJA, SOLIDNA I NIEZAWODNA, UMOŻLIWIA UZYSKANIE OBRÓBKI BARDZO WYSOKIEJ JAKOŚCI KOMPAKTOWA KONSTRUKCJA, OPTYMALNE PARAMETRY CIĘCIA GWARANTUJĄ UNIWERSALNOŚĆ Pilarka tarczowa DMLS-40 CLASSIC Średnica piły głównej Ø mm Max. wysokość piłowania 145 mm Max. szerokość piłowania (przy liniale wzdłużnym) 1200 mm Szerokość piłowania przy zastosowaniu zderzaków na stoliku pomocniczym mm Przechył piły tarczowej 0-45 Moc silnika głównego 6 kw Prędkość obrotowa wrzeciona 3500, 4500, 6000 obr./min. Średnica końcówki wrzeciona głównego Ø 30 mm Średnica piły tarczowej wrzecionka podcinającego (współpraca tylko z piłą Ø 300, Ø 350 mm) Ø mm Moc silnika wrzecionka podcinającego 0,75 kw Prędkość obrotowa wrzecionka podcinającego 8500 obr/min. Średnica końcówki wrzecionka podcinającego Ø 20 mm Średnica przyłączeniowa króćca ssawnego górnego Ø 80 mm Średnica przyłączeniowa króćca ssawnego dolnego Ø 125 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania górnym) 360 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania dolnym) 900 m 3 /h Wersja wykonania z przodu pilarki z tyłu pilarki Długość piłowania przy pomocy stolika pomocniczego z listwą oporową ustawioną z przodu stolika 972 mm 735 mm Długość piłowania przy pomocy stolika pomocniczego z listwą oporową ustawioną z tyłu stolika 460 mm 1250 mm Masa obrabiarki 700 kg Pilarka tarczowa DMLK-30 CLASSIC Max. średnica piły tarczowej Ø 300 mm Max. wysokość piłowania 95 mm Max. szerokość piłowania (przy liniale wzdłużnym) 900 mm Szerokość piłowania przy zastosowaniu zderzaka na stoliku pomocniczym mm Długość piłowania przy pomocy stolika pomocniczego 700 mm z listwą ustawioną z przodu / z tyłu 700 mm / 400 mm Przechył piły tarczowej 0-45 Moc silnika głównego 3,9 kw Prędkość obrotowa wrzeciona 3700, 5000 obr./min. Średnica końcówki wrzeciona Ø 30 mm Średnica przyłączeniowa króćca ssawnego górnego Ø 60 mm Średnica przyłączeniowa króćca ssawnego dolnego Ø 100 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania górnym) 360 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania dolnym) 900 m 3 /h Masa obrabiarki 320 kg Opcja pilarki DMLK-30 z wrzecionkiem podcinającym Średnica tarczy wrzecionka podcinającego Ø 120 mm Średnica końcówki wrzecionka podcinającego Ø 20 mm Moc silnika wrzecionka podcinającego 0,75 kw Długość piłowania 986 mm Długość piłowania (bez wrzecionka podcinającego ) 1200 mm 18 19

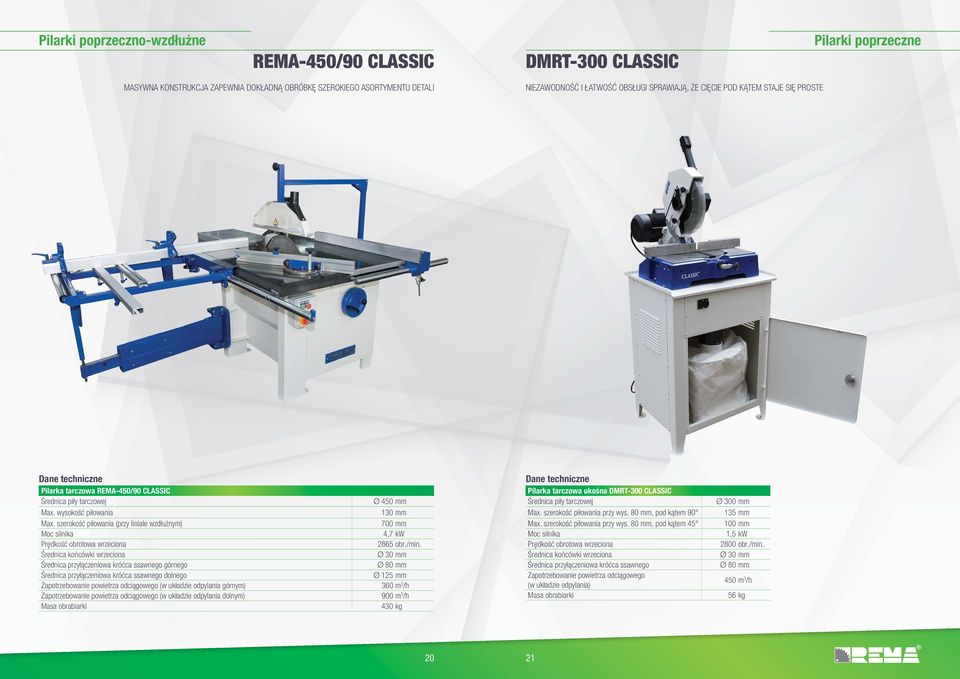

11 Pilarki poprzeczno-wzdłużne REMA-450/90 CLASSIC DMRT-300 CLASSIC Pilarki poprzeczne MASYWNA KONSTRUKCJA ZAPEWNIA DOKŁADNĄ OBRÓBKĘ SZEROKIEGO ASORTYMENTU DETALI NIEZAWODNOŚĆ I ŁATWOŚĆ OBSŁUGI SPRAWIAJĄ, ŻE CIĘCIE POD KĄTEM STAJE SIĘ PROSTE Pilarka tarczowa REMA-450/90 CLASSIC Średnica piły tarczowej Ø 450 mm Max. wysokość piłowania 130 mm Max. szerokość piłowania (przy liniale wzdłużnym) 700 mm Moc silnika 4,7 kw Prędkość obrotowa wrzeciona 2865 obr./min. Średnica końcówki wrzeciona Ø 30 mm Średnica przyłączeniowa króćca ssawnego górnego Ø 80 mm Średnica przyłączeniowa króćca ssawnego dolnego Ø 125 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania górnym) 360 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania dolnym) 900 m 3 /h Masa obrabiarki 430 kg Pilarka tarczowa ukośna DMRT-300 CLASSIC Średnica piły tarczowej Ø 300 mm Max. szerokość piłowania przy wys. 80 mm, pod kątem mm Max. szerokość piłowania przy wys. 80 mm, pod kątem mm Moc silnika 1,5 kw Prędkość obrotowa wrzeciona 2800 obr./min. Średnica końcówki wrzeciona Ø 30 mm Średnica przyłączeniowa króćca ssawnego Ø 80 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania) 450 m 3 /h Masa obrabiarki 56 kg 20 21

12 Pilarki poprzeczne DMDK-50B CLASSIC DMDK-35 CLASSIC Pilarki poprzeczne KINETYKA RUCHU ROBOCZEGO NARZĘDZIA POZWALA NA UZYSKANIE ZAAWANSOWANYCH PARAMETRÓW OBRÓBKI PRZY MAŁYCH GABARYTACH OBRABIARKI FUNKCJONALNA, BEZPIECZNA, ZAPEWNIA BARDZO SZYBKIE CIĘCIE OBRABIANYCH MATERIAŁÓW Pilarka tarczowa poprzeczna DMDK-50B CLASSIC Średnica piły tarczowej Ø 500 mm Max. wysokość piłowania 160 mm Max. szerokość piłowania 550 mm Moc silnika 6 kw Prędkość obrotowa wrzeciona 3000 obr./min. Średnica końcówki wrzeciona Ø 30 mm Częstotliwość cykli roboczych (regulacja bezstopniowa) 0-15 cykli/min Średnica przyłączeniowa króćca ssawnego górnego Ø 80 mm Średnica przyłączeniowa króćca ssawnego dolnego Ø 125 mm Nominalne ciśnienie sprężonego powietrza 0,6 MPa Zapotrzebowanie sprężonego powietrza 30 m 3 /h Zapotrzebowanie powietrza odciągowego (w górnym układzie odpylania) 550 m 3 /h Zapotrzebowanie powietrza odciągowego (w dolnym układzie odpylania) 1300 m 3 /h Wysokość do powierzchni stołu 900 mm Masa obrabiarki 600 kg PARAMETRY CIĘCIA Pilarka tarczowa poprzeczna DMDK-35 CLASSIC Średnica piły tarczowej Ø 350 mm Max. wysokość piłowania 70 mm Max. szerokość piłowania 150 mm Moc silnika 3 kw Prędkość obrotowa wrzeciona 4500 obr./min. Średnica końcówki wrzeciona Ø 30 mm Max. skok piły 100 mm Częstotliwość cykli roboczych (regulacja bezstopniowa) 0-28 cykli/min Średnica przyłączeniowa króćca ssawnego Ø 125 mm Nominalne ciśnienie sprężonego powietrza 0,6 MPa Zapotrzebowanie sprężonego powietrza 6 m 3 /h Zapotrzebowanie powietrza odciągowego (w układzie odpylania) 1300 m 3 /h Wysokość do powierzchni stołu 850 mm Masa obrabiarki 160 kg PARAMETRY CIĘCIA OPÓR 22 23

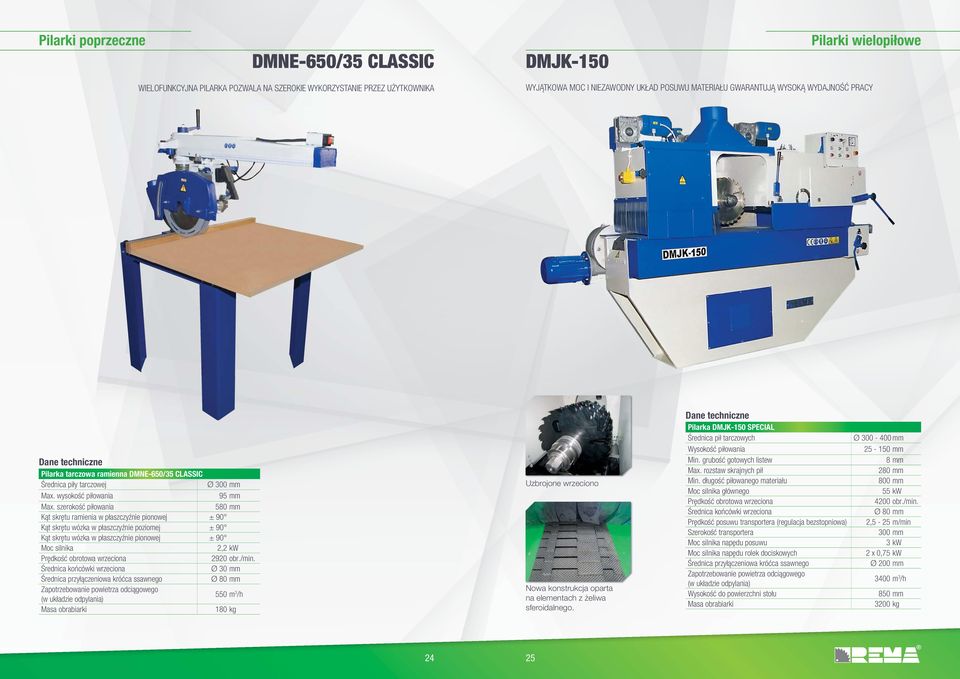

13 Pilarki poprzeczne DMNE-650/35 CLASSIC DMJK-150 Pilarki wielopiłowe WIELOFUNKCYJNA PILARKA POZWALA NA SZEROKIE WYKORZYSTANIE PRZEZ UŻYTKOWNIKA WYJĄTKOWA MOC I NIEZAWODNY UKŁAD POSUWU MATERIAŁU GWARANTUJĄ WYSOKĄ WYDAJNOŚĆ PRACY Pilarka tarczowa ramienna DMNE-650/35 CLASSIC Średnica piły tarczowej Ø 300 mm Max. wysokość piłowania 95 mm Max. szerokość piłowania 580 mm Kąt skrętu ramienia w płaszczyźnie pionowej ± 90 Kąt skrętu wózka w płaszczyźnie poziomej ± 90 Kąt skrętu wózka w płaszczyźnie pionowej ± 90 Moc silnika 2,2 kw Prędkość obrotowa wrzeciona 2920 obr./min. Średnica końcówki wrzeciona Ø 30 mm Średnica przyłączeniowa króćca ssawnego Ø 80 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania) 550 m 3 /h Masa obrabiarki 180 kg Uzbrojone wrzeciono Nowa konstrukcja oparta na elementach z żeliwa sferoidalnego. Pilarka DMJK-150 SPECIAL Średnica pił tarczowych Ø mm Wysokość piłowania mm Min. grubość gotowych listew 8 mm Max. rozstaw skrajnych pił 280 mm Min. długość piłowanego materiału 800 mm Moc silnika głównego 55 kw Prędkość obrotowa wrzeciona 4200 obr./min. Średnica końcówki wrzeciona Ø 80 mm Prędkość posuwu transportera (regulacja bezstopniowa) 2,5-25 m/min Szerokość transportera 300 mm Moc silnika napędu posuwu 3 kw Moc silnika napędu rolek dociskowych 2 x 0,75 kw Średnica przyłączeniowa króćca ssawnego Ø 200 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania) 3400 m 3 /h Wysokość do powierzchni stołu 850 mm Masa obrabiarki 3200 kg 24 25

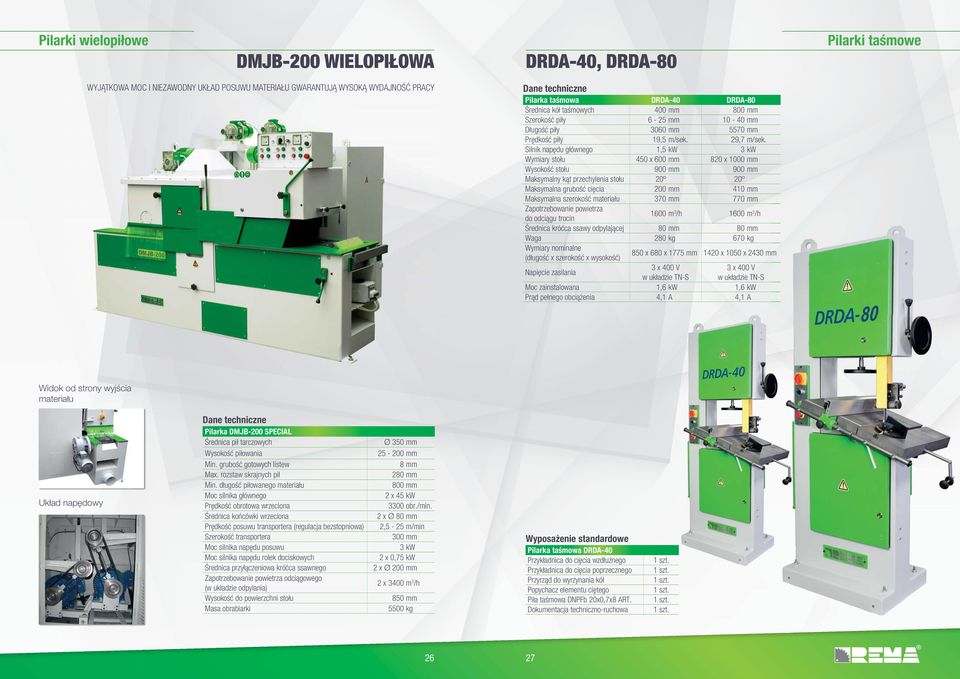

14 Pilarki wielopiłowe DMJB-200 WIELOPIŁOWA DRDA-40, DRDA-80 Pilarki taśmowe WYJĄTKOWA MOC I NIEZAWODNY UKŁAD POSUWU MATERIAŁU GWARANTUJĄ WYSOKĄ WYDAJNOŚĆ PRACY Pilarka taśmowa DRDA-40 DRDA-80 Średnica kół taśmowych 400 mm 800 mm Szerokość piły 6-25 mm mm Długość piły 3060 mm 5570 mm Prędkość piły 19,5 m/sek. 29,7 m/sek. Silnik napędu głównego 1,5 kw 3 kw Wymiary stołu 450 x 600 mm 820 x 1000 mm Wysokość stołu 900 mm 900 mm Maksymalny kąt przechylenia stołu 20º 20º Maksymalna grubość cięcia 200 mm 410 mm Maksymalna szerokość materiału 370 mm 770 mm Zapotrzebowanie powietrza 1600 m 3 /h 1600 m 3 /h do odciągu trocin Średnica króćca ssawy odpylającej 80 mm 80 mm Waga 280 kg 670 kg Wymiary nominalne (długość x szerokość x wysokość) 850 x 680 x 1775 mm 1420 x 1050 x 2430 mmm Napięcie zasilania 3 x 400 V 3 x 400 V w układzie TN-S w układzie TN-S Moc zainstalowana 1,6 kw 1,6 kw Prąd pełnego obciążenia 4,1 A 4,1 A Widok od strony wyjścia materiału Układ napędowy Pilarka DMJB-200 SPECIAL Średnica pił tarczowych Ø 350 mm Wysokość piłowania mm Min. grubość gotowych listew 8 mm Max. rozstaw skrajnych pił 280 mm Min. długość piłowanego materiału 800 mm Moc silnika głównego 2 x 45 kw Prędkość obrotowa wrzeciona 3300 obr./min. Średnica końcówki wrzeciona 2 x Ø 80 mm Prędkość posuwu transportera (regulacja bezstopniowa) 2,5-25 m/min Szerokość transportera 300 mm Moc silnika napędu posuwu 3 kw Moc silnika napędu rolek dociskowych 2 x 0,75 kw Średnica przyłączeniowa króćca ssawnego 2 x Ø 200 mm Zapotrzebowanie powietrza odciągowego (w układzie odpylania) 2 x 3400 m 3 /h Wysokość do powierzchni stołu 850 mm Masa obrabiarki 5500 kg Wyposażenie standardowe Pilarka taśmowa DRDA-40 Przykładnica do cięcia wzdłużnego Przykładnica do cięcia poprzecznego Przyrząd do wyrzynania kół Popychacz elementu ciętego Piła taśmowa DNPFb 20x0,7x8 ART. Dokumentacja techniczno-ruchowa 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt

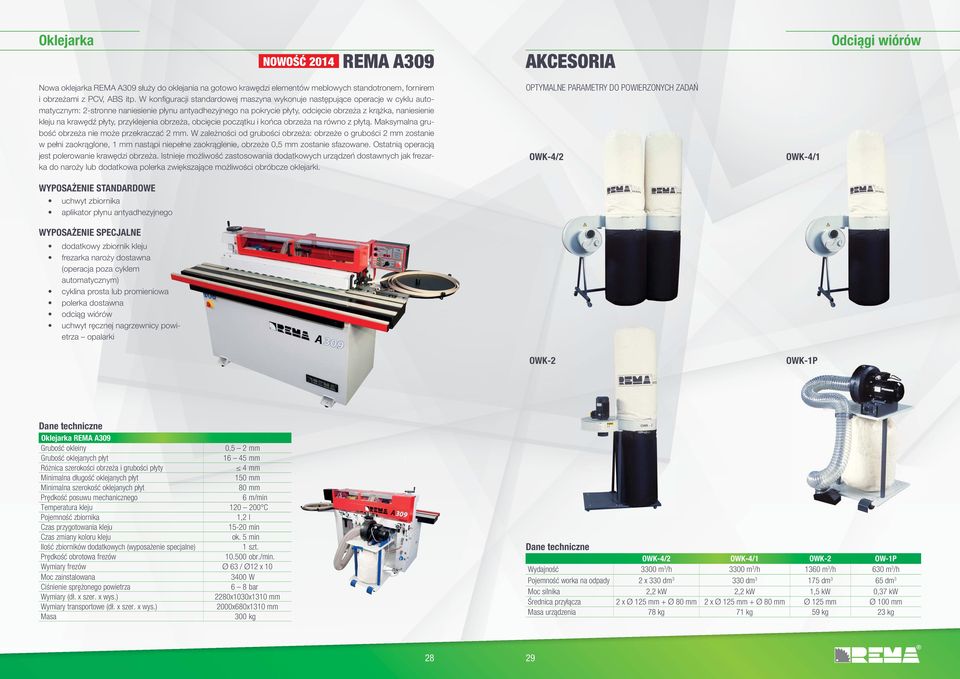

15 Oklejarka NOWOŚĆ 2014 REMA A309 AKCESORIA Odciągi wiórów Nowa oklejarka REMA A309 służy do oklejania na gotowo krawędzi elementów meblowych standotronem, fornirem i obrzeżami z PCV, ABS itp. W konfi guracji standardowej maszyna wykonuje następujące operacje w cyklu automatycznym: 2-stronne naniesienie płynu antyadhezyjnego na pokrycie płyty, odcię cie obrzeża z krążka, naniesienie kleju na krawędź płyty, przyklejenia obrzeża, obcięcie początku i końca obrzeża na równo z płytą. Maksymalna grubość obrzeża nie może przekraczać 2 mm. W zależności od grubości obrzeża: obrzeże o grubości 2 mm zostanie w pełni zaokrąglone, 1 mm nastąpi niepełne zaokrąglenie, obrzeże 0,5 mm zostanie sfazowane. Ostatnią operacją jest polerowanie krawędzi obrzeża. Istnieje możliwość zastosowania dodatkowych urządzeń dostawnych jak frezarka do naroży lub dodatkowa polerka zwiększające możliwości obróbcze oklejarki. OPTYMALNE PARAMETRY DO POWIERZONYCH ZADAŃ OWK-4/2 OWK-4/1 WYPOSAŻENIE STANDARDOWE uchwyt zbiornika aplikator płynu antyadhezyjnego WYPOSAŻENIE SPECJALNE dodatkowy zbiornik kleju frezarka naroży dostawna (operacja poza cyklem automatycznym) cyklina prosta lub promieniowa polerka dostawna odciąg wiórów uchwyt ręcznej nagrzewnicy powietrza opalarki OWK-2 OWK-1P Oklejarka REMA A309 Grubość okleiny 0,5 2 mm Grubość oklejanych płyt mm Różnica szerokości obrzeża i grubości płyty 4 mm Minimalna długość oklejanych płyt 150 mm Minimalna szerokość oklejanych płyt 80 mm Prędkość posuwu mechanicznego 6 m/min Temperatura kleju C Pojemność zbiornika 1,2 l Czas przygotowania kleju min Czas zmiany koloru kleju ok. 5 min Ilość zbiorników dodatkowych (wyposażenie specjalne) 1 szt. Prędkość obrotowa frezów obr./min. Wymiary frezów Ø 63 / Ø12 x 10 Moc zainstalowana 3400 W Ciśnienie sprężonego powietrza 6 8 bar Wymiary (dł. x szer. x wys.) 2280x1030x1310 mm Wymiary transportowe (dł. x szer. x wys.) 2000x680x1310 mm Masa 300 kg OWK-4/2 OWK-4/1 OWK-2 OW-1P Wydajność 3300 m 3 /h 3300 m 3 /h 1360 m 3 /h 630 m 3 /h Pojemność worka na odpady 2 x 330 dm dm dm 3 65 dm 3 Moc silnika 2,2 kw 2,2 kw 1,5 kw 0,37 kw Średnica przyłącza 2 x Ø 125 mm + Ø 80 mm 2 x Ø 125 mm + Ø 80 mm Ø 125 mm Ø 100 mm Masa urządzenia 78 kg 71 kg 59 kg 23 kg 28 29

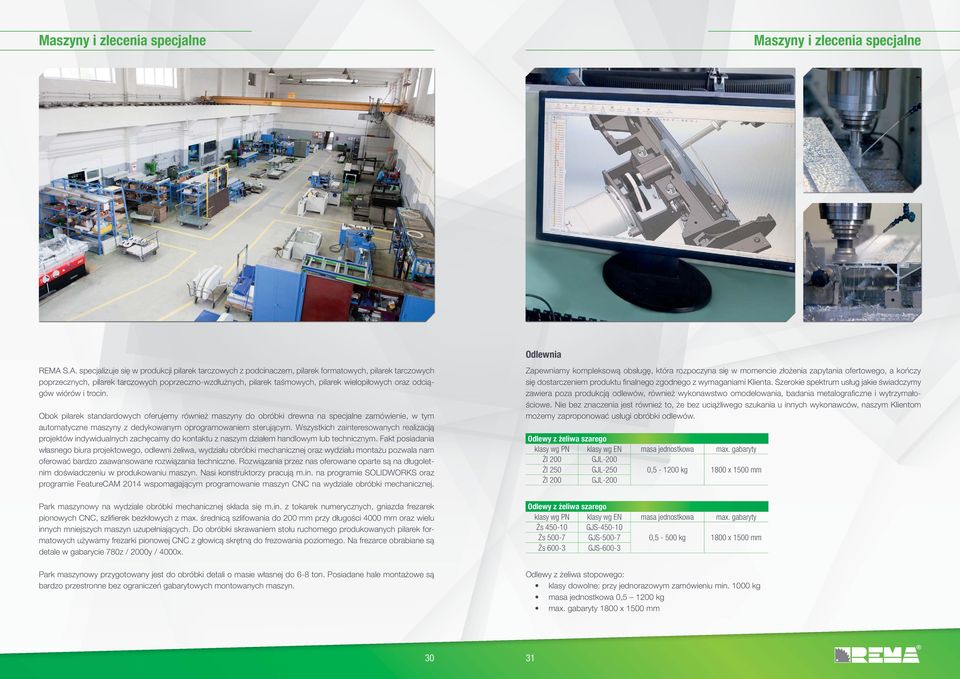

16 Maszyny i zlecenia specjalne Maszyny i zlecenia specjalne Odlewnia REMA S.A. specjalizuje się w produkcji pilarek tarczowych z podcinaczem, pilarek formatowych, pilarek tarczowych poprzecznych, pilarek tarczowych poprzeczno-wzdłużnych, pilarek taśmowych, pilarek wielopiłowych oraz odciągów wiórów i trocin. Obok pilarek standardowych oferujemy również maszyny do obróbki drewna na specjalne zamówienie, w tym automatyczne maszyny z dedykowanym oprogramowaniem sterującym. Wszystkich zainteresowanych realizacją projektów indywidualnych zachęcamy do kontaktu z naszym działem handlowym lub technicznym. Fakt posiadania własnego biura projektowego, odlewni żeliwa, wydziału obróbki mechanicznej oraz wydziału montażu pozwala nam oferować bardzo zaawansowane rozwiązania techniczne. Rozwiązania przez nas oferowane oparte są na długoletnim doświadczeniu w produkowaniu maszyn. Nasi konstruktorzy pracują m.in. na programie SOLIDWORKS oraz programie FeatureCAM 2014 wspomagającym programowanie maszyn CNC na wydziale obróbki mechanicznej. Park maszynowy na wydziale obróbki mechanicznej składa się m.in. z tokarek numerycznych, gniazda frezarek pionowych CNC, szlifi erek bezkłowych z max. średnicą szlifowania do 200 mm przy długości 4000 mm oraz wielu innych mniejszych maszyn uzupełniających. Do obróbki skrawaniem stołu ruchomego produkowanych pilarek formatowych używamy frezarki pionowej CNC z głowicą skrętną do frezowania poziomego. Na frezarce obrabiane są detale w gabarycie 780z / 2000y / 4000x. Park maszynowy przygotowany jest do obróbki detali o masie własnej do 6-8 ton. Posiadane hale montażowe są bardzo przestronne bez ograniczeń gabarytowych montowanych maszyn. Zapewniamy kompleksową obsługę, która rozpoczyna się w momencie złożenia zapytania ofertowego, a kończy się dostarczeniem produktu fi nalnego zgodnego z wymaganiami Klienta. Szerokie spektrum usług jakie świadczymy zawiera poza produkcją odlewów, również wykonawstwo omodelowania, badania metalografi czne i wytrzymałościowe. Nie bez znaczenia jest również to, że bez uciążliwego szukania u innych wykonawców, naszym Klientom możemy zaproponować usługi obróbki odlewów. Odlewy z żeliwa szarego klasy wg PN klasy wg EN masa jednostkowa max. gabaryty Żl 200 GJL-200 Żl 250 GJL-250 0, kg 1800 x 1500 mm Żl 200 GJL-200 Odlewy z żeliwa szarego klasy wg PN klasy wg EN masa jednostkowa max. gabaryty Żs GJS Żs GJS ,5-500 kg 1800 x 1500 mm Żs GJS Odlewy z żeliwa stopowego: klasy dowolne: przy jednorazowym zamówieniu min kg masa jednostkowa 0, kg max. gabaryty 1800 x 1500 mm 30 31
