StraŜnik mocy RT-MONIT. RAFIKEL Technologie Rafał Maślanka

Wielkość: px
Rozpocząć pokaz od strony:

Download "StraŜnik mocy RT-MONIT. RAFIKEL Technologie Rafał Maślanka"

Transkrypt

1 StraŜnik mocy RT-MONIT RAFIKEL Technologie Rafał Maślanka Biały Kościół 39/9, Strzelin tel. (+4871) fax (+4871)

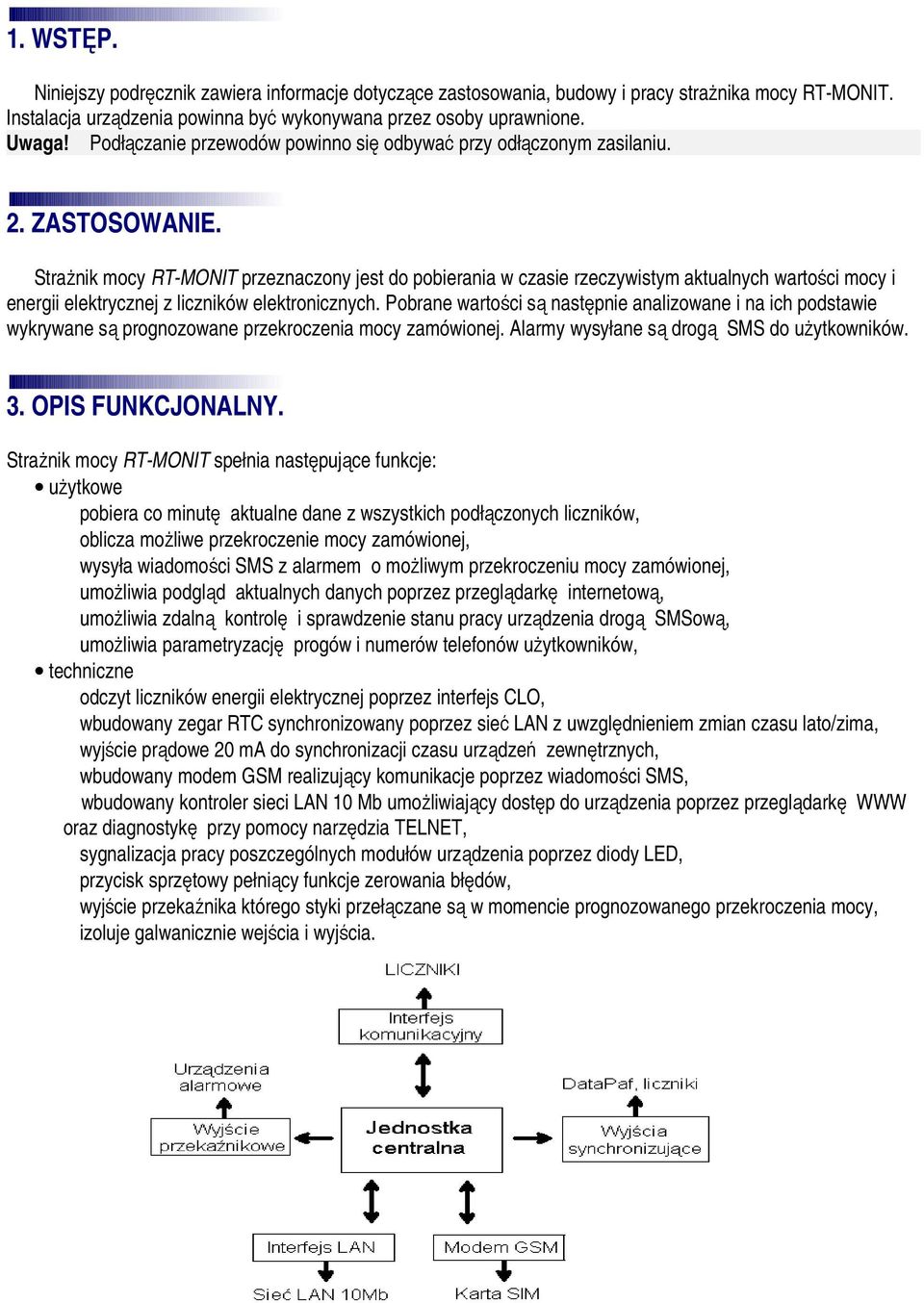

2 1. WSTĘP. Niniejszy podręcznik zawiera informacje dotyczące zastosowania, budowy i pracy straŝnika mocy RT-MONIT. Instalacja urządzenia powinna być wykonywana przez osoby uprawnione. Uwaga! Podłączanie przewodów powinno się odbywać przy odłączonym zasilaniu. 2. ZASTOSOWANIE. StraŜnik mocy RT-MONIT przeznaczony jest do pobierania w czasie rzeczywistym aktualnych wartości mocy i energii elektrycznej z liczników elektronicznych. Pobrane wartości są następnie analizowane i na ich podstawie wykrywane są prognozowane przekroczenia mocy zamówionej. Alarmy wysyłane są drogą SMS do uŝytkowników. 3. OPIS FUNKCJONALNY. StraŜnik mocy RT-MONIT spełnia następujące funkcje: uŝytkowe pobiera co minutę aktualne dane z wszystkich podłączonych liczników, oblicza moŝliwe przekroczenie mocy zamówionej, wysyła wiadomości SMS z alarmem o moŝliwym przekroczeniu mocy zamówionej, umoŝliwia podgląd aktualnych danych poprzez przeglądarkę internetową, umoŝliwia zdalną kontrolę i sprawdzenie stanu pracy urządzenia drogą SMSową, umoŝliwia parametryzację progów i numerów telefonów uŝytkowników, techniczne odczyt liczników energii elektrycznej poprzez interfejs CLO, wbudowany zegar RTC synchronizowany poprzez sieć LAN z uwzględnieniem zmian czasu lato/zima, wyjście prądowe 20 ma do synchronizacji czasu urządzeń zewnętrznych, wbudowany modem GSM realizujący komunikacje poprzez wiadomości SMS, wbudowany kontroler sieci LAN 10 Mb umoŝliwiający dostęp do urządzenia poprzez przeglądarkę WWW oraz diagnostykę przy pomocy narzędzia TELNET, sygnalizacja pracy poszczególnych modułów urządzenia poprzez diody LED, przycisk sprzętowy pełniący funkcje zerowania błędów, wyjście przekaźnika którego styki przełączane są w momencie prognozowanego przekroczenia mocy, izoluje galwanicznie wejścia i wyjścia.

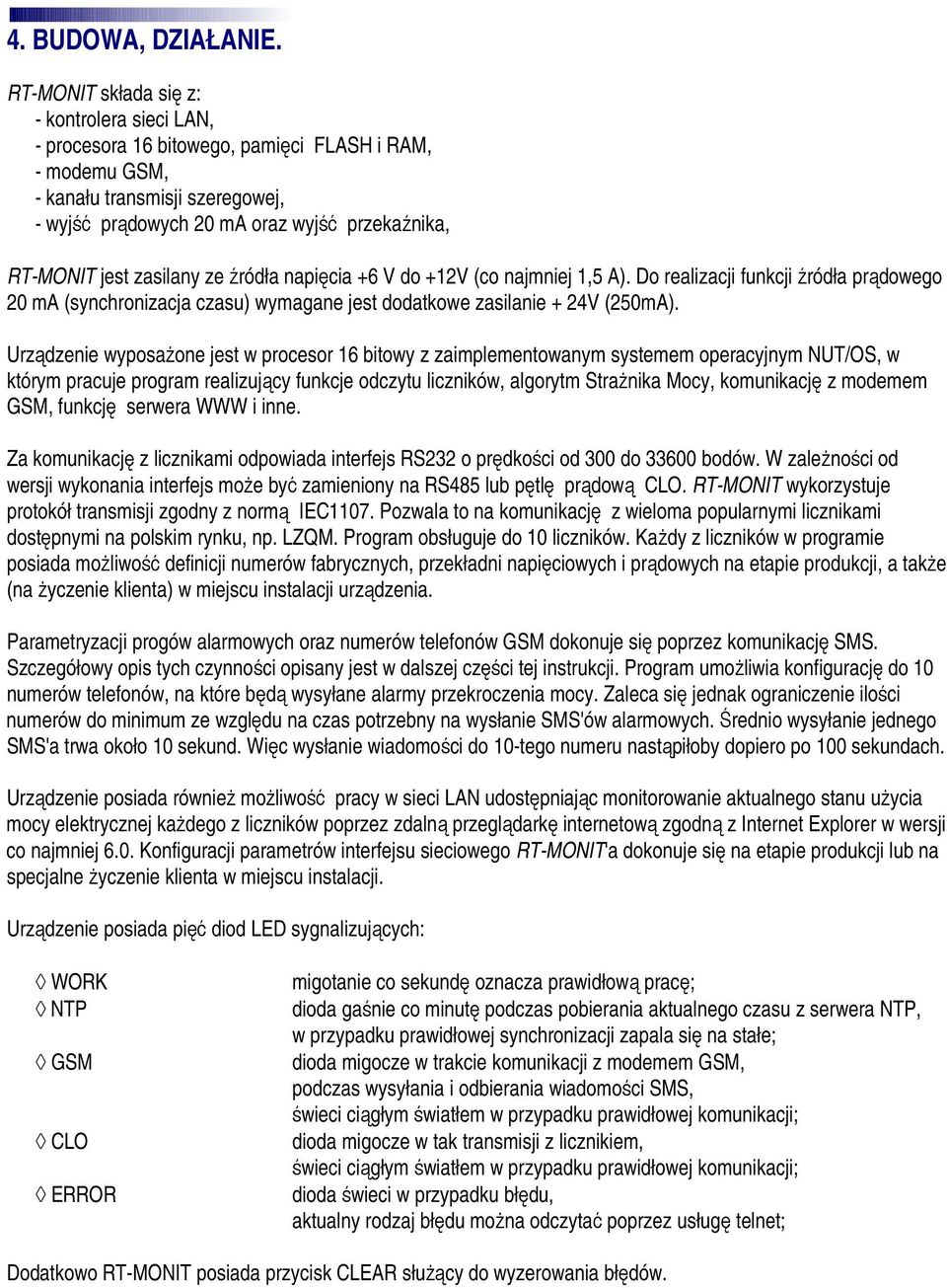

3 4. BUDOWA, DZIAŁANIE. RT-MONIT składa się z: - kontrolera sieci LAN, - procesora 16 bitowego, pamięci FLASH i RAM, - modemu GSM, - kanału transmisji szeregowej, - wyjść prądowych 20 ma oraz wyjść przekaźnika, RT-MONIT jest zasilany ze źródła napięcia +6 V do +12V (co najmniej 1,5 A). Do realizacji funkcji źródła prądowego 20 ma (synchronizacja czasu) wymagane jest dodatkowe zasilanie + 24V (250mA). Urządzenie wyposaŝone jest w procesor 16 bitowy z zaimplementowanym systemem operacyjnym NUT/OS, w którym pracuje program realizujący funkcje odczytu liczników, algorytm StraŜnika Mocy, komunikację z modemem GSM, funkcję serwera WWW i inne. Za komunikację z licznikami odpowiada interfejs RS232 o prędkości od 300 do bodów. W zaleŝności od wersji wykonania interfejs moŝe być zamieniony na RS485 lub pętlę prądową CLO. RT-MONIT wykorzystuje protokół transmisji zgodny z normą IEC1107. Pozwala to na komunikację z wieloma popularnymi licznikami dostępnymi na polskim rynku, np. LZQM. Program obsługuje do 10 liczników. KaŜdy z liczników w programie posiada moŝliwość definicji numerów fabrycznych, przekładni napięciowych i prądowych na etapie produkcji, a takŝe (na Ŝyczenie klienta) w miejscu instalacji urządzenia. Parametryzacji progów alarmowych oraz numerów telefonów GSM dokonuje się poprzez komunikację SMS. Szczegółowy opis tych czynności opisany jest w dalszej części tej instrukcji. Program umoŝliwia konfigurację do 10 numerów telefonów, na które będą wysyłane alarmy przekroczenia mocy. Zaleca się jednak ograniczenie ilości numerów do minimum ze względu na czas potrzebny na wysłanie SMS'ów alarmowych. Średnio wysyłanie jednego SMS'a trwa około 10 sekund. Więc wysłanie wiadomości do 10-tego numeru nastąpiłoby dopiero po 100 sekundach. Urządzenie posiada równieŝ moŝliwość pracy w sieci LAN udostępniając monitorowanie aktualnego stanu uŝycia mocy elektrycznej kaŝdego z liczników poprzez zdalną przeglądarkę internetową zgodną z Internet Explorer w wersji co najmniej 6.0. Konfiguracji parametrów interfejsu sieciowego RT-MONIT'a dokonuje się na etapie produkcji lub na specjalne Ŝyczenie klienta w miejscu instalacji. Urządzenie posiada pięć diod LED sygnalizujących: WORK NTP GSM CLO ERROR migotanie co sekundę oznacza prawidłową pracę; dioda gaśnie co minutę podczas pobierania aktualnego czasu z serwera NTP, w przypadku prawidłowej synchronizacji zapala się na stałe; dioda migocze w trakcie komunikacji z modemem GSM, podczas wysyłania i odbierania wiadomości SMS, świeci ciągłym światłem w przypadku prawidłowej komunikacji; dioda migocze w tak transmisji z licznikiem, świeci ciągłym światłem w przypadku prawidłowej komunikacji; dioda świeci w przypadku błędu, aktualny rodzaj błędu moŝna odczytać poprzez usługę telnet; Dodatkowo RT-MONIT posiada przycisk CLEAR słuŝący do wyzerowania błędów.

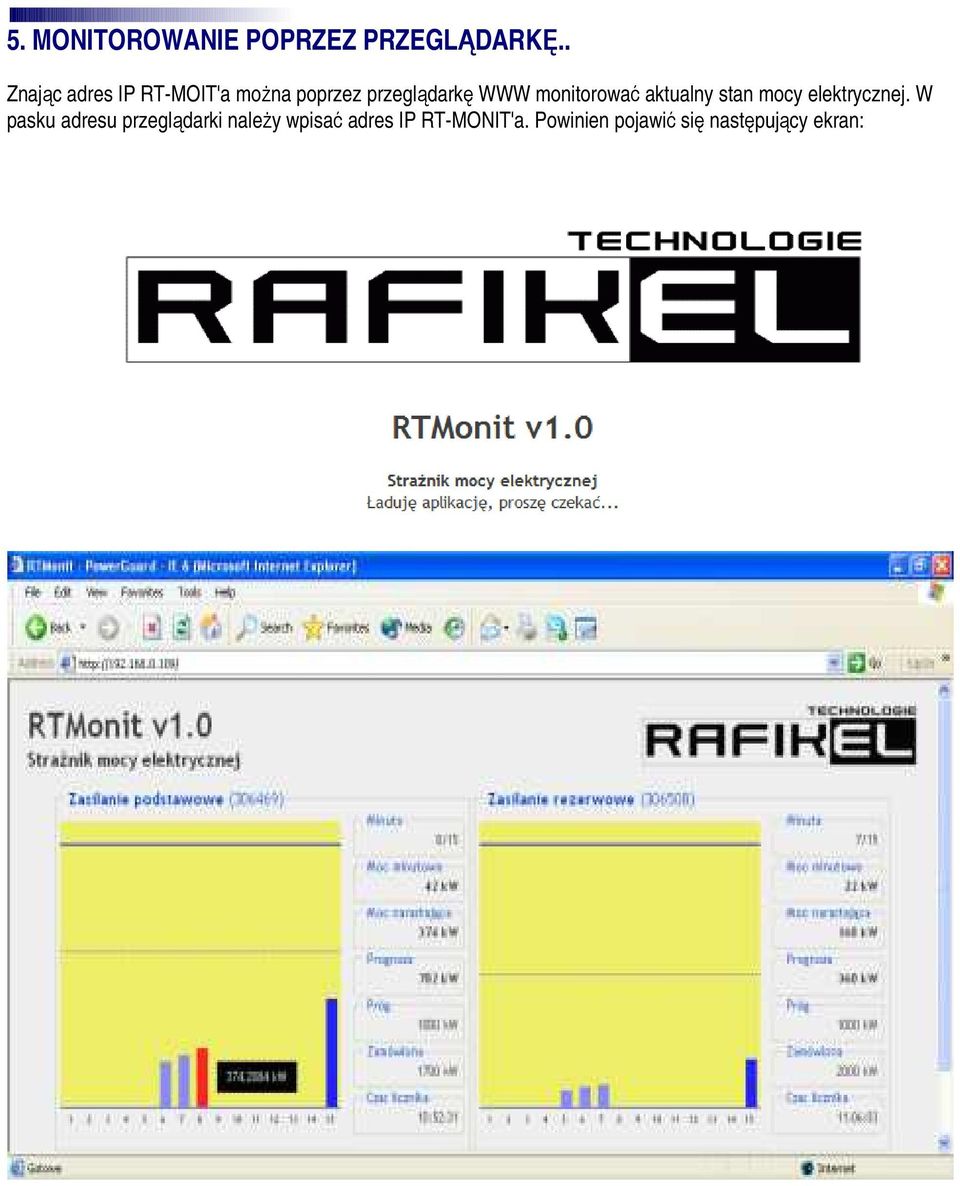

4 5. MONITOROWANIE POPRZEZ PRZEGLĄDARKĘ.. Znając adres IP RT-MOIT'a moŝna poprzez przeglądarkę WWW monitorować aktualny stan mocy elektrycznej. W pasku adresu przeglądarki naleŝy wpisać adres IP RT-MONIT'a. Powinien pojawić się następujący ekran:

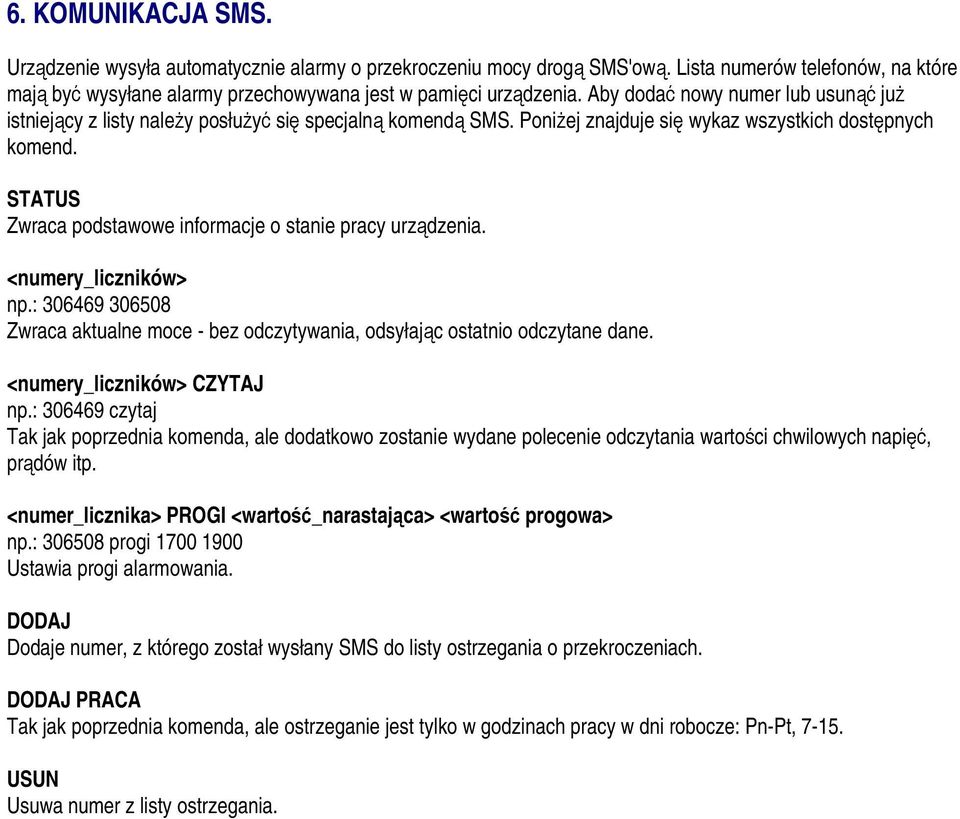

5 6. KOMUNIKACJA SMS. Urządzenie wysyła automatycznie alarmy o przekroczeniu mocy drogą SMS'ową. Lista numerów telefonów, na które mają być wysyłane alarmy przechowywana jest w pamięci urządzenia. Aby dodać nowy numer lub usunąć juŝ istniejący z listy naleŝy posłuŝyć się specjalną komendą SMS. PoniŜej znajduje się wykaz wszystkich dostępnych komend. STATUS Zwraca podstawowe informacje o stanie pracy urządzenia. <numery_liczników> np.: Zwraca aktualne moce - bez odczytywania, odsyłając ostatnio odczytane dane. <numery_liczników> CZYTAJ np.: czytaj Tak jak poprzednia komenda, ale dodatkowo zostanie wydane polecenie odczytania wartości chwilowych napięć, prądów itp. <numer_licznika> PROGI <wartość_narastająca> <wartość progowa> np.: progi Ustawia progi alarmowania. DODAJ Dodaje numer, z którego został wysłany SMS do listy ostrzegania o przekroczeniach. DODAJ PRACA Tak jak poprzednia komenda, ale ostrzeganie jest tylko w godzinach pracy w dni robocze: Pn-Pt, USUN Usuwa numer z listy ostrzegania.

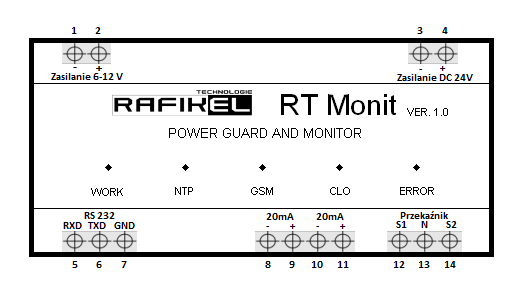

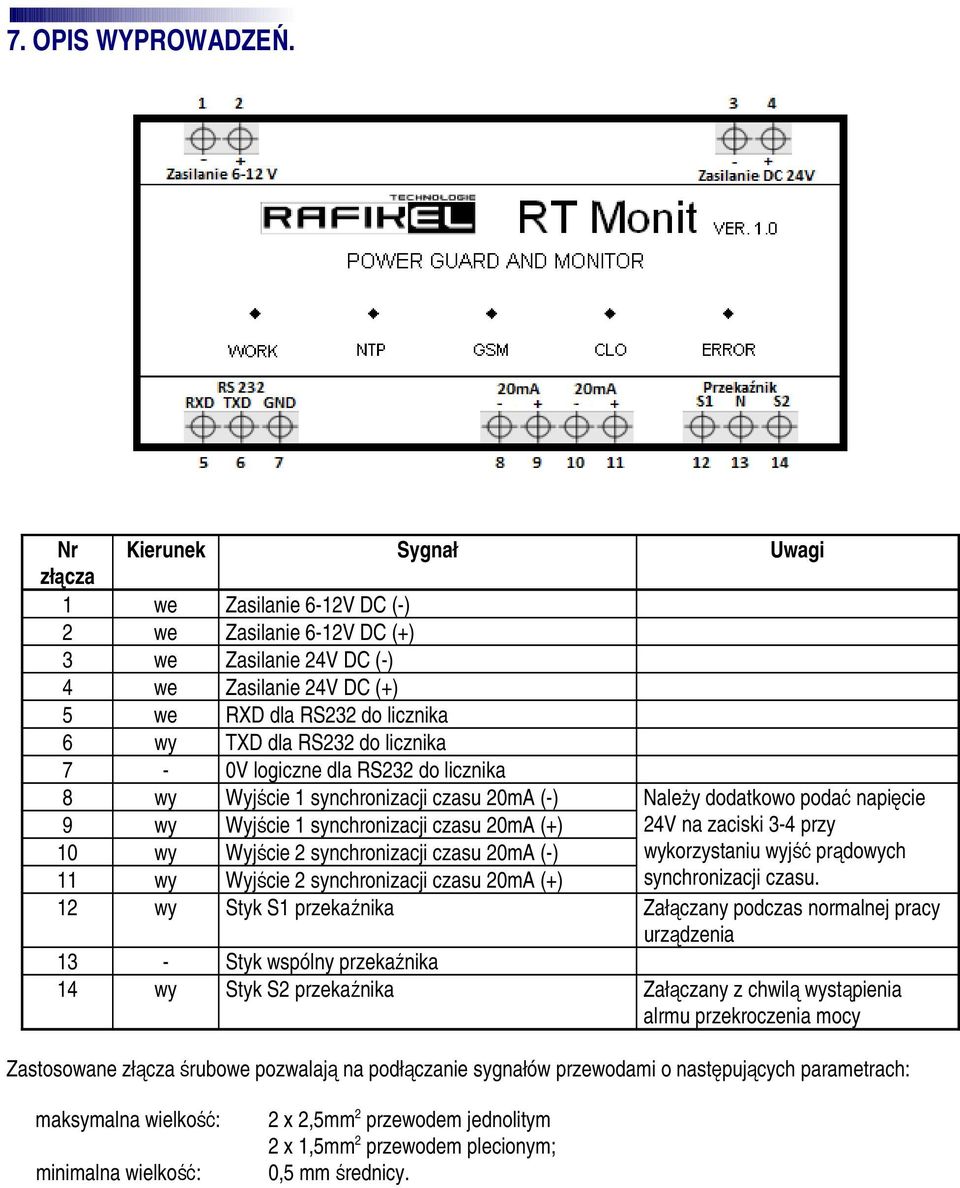

6 7. OPIS WYPROWADZEŃ. Nr Kierunek Sygnał Uwagi złącza 1 we Zasilanie 6-12V DC (-) 2 we Zasilanie 6-12V DC (+) 3 we Zasilanie 24V DC (-) 4 we Zasilanie 24V DC (+) 5 we RXD dla RS232 do licznika 6 wy TXD dla RS232 do licznika 7-0V logiczne dla RS232 do licznika 8 wy Wyjście 1 synchronizacji czasu 20mA (-) NaleŜy dodatkowo podać napięcie 9 wy Wyjście 1 synchronizacji czasu 20mA (+) 24V na zaciski 3-4 przy 10 wy Wyjście 2 synchronizacji czasu 20mA (-) wykorzystaniu wyjść prądowych 11 wy Wyjście 2 synchronizacji czasu 20mA (+) synchronizacji czasu. 12 wy Styk S1 przekaźnika Załączany podczas normalnej pracy urządzenia 13 - Styk wspólny przekaźnika 14 wy Styk S2 przekaźnika Załączany z chwilą wystąpienia alrmu przekroczenia mocy Zastosowane złącza śrubowe pozwalają na podłączanie sygnałów przewodami o następujących parametrach: maksymalna wielkość: minimalna wielkość: 2 x 2,5mm 2 przewodem jednolitym 2 x 1,5mm 2 przewodem plecionym; 0,5 mm średnicy.

7 8. INSTALACJA. Pomieszczenie, w którym instalowany jest RT-MONIT, powinno spełniać wymagania normy PN-EN dla klasy klimatycznej C1, a w szczególności: temperatura otoczenia: C, wilgotność powietrza: 5 95%, ciśnienie atmosferyczne: kpa. Zapylanie w pomieszczeniu: wg PN-83/T grupa zapylenia Z4 Stopień agresywności korozyjnej środowiska: B wg PN-71/H PARAMETRY TECHNICZNE. obudowa tworzywo sztuczne PC z 10% GF, palność V-0, szare wymiary x 74.5 x 42.3 mm mocowanie znormalizowana szyna nośna DIN EN podłączenie złącze śrubowe, przewody: do 2x2,5mm2 zasilanie 6-12V DC pobór prądu do 1.5A izolacja galwaniczna 2kV / 50 Hz, 1min wyjście prądowe synchronizacji 20mA zasilanie 24V DC, pobór prądu do 100mA długość impulsu parametryzowana impuls dodatni lub ujemny typ liczników zgodne z normą IEC-1107 czas uśredniania 1 min, 5 min, 15 min, 30 min lub 60 min (odczytywany dynamicznie z liczników) interfejs szeregowy RS232, RS485 lub CLO szybkość transmisji od 50 do kbps temperatura pracy -10 C do + 45 C zakłócenia elektromagnetyczne poziom wg EN 55011:1991 dla urządzeń klasy A grupy 1.

8 10. OBUDOWA.
