ABB i-bus KNX Interfejs licznika, MDRC ZS/S 1.1

Transkrypt

1 Dane techniczne ABB i-bus KNX Opis produktu Interfejs licznika ZS/S umożliwia zdalny odczyt danych i wartości liczników ABB serii A, DELTAplus, DELTAsingle, ODIN i ODINsingle. Odczytane informacje można stosować np. do rozliczania według miejsca postawania kosztów, optymalizacji energii, wizualizacji lub monitorowania instalacji. Ponadto standard KNX umożliwia sterowanie funkcjami licznika, np. przełączaniem taryfy (w zależności od typu licznika). Interfejs licznika jest urządzeniem do montażu szeregowego (MDRC) w standardzie Pro M. Urządzenie jest przeznaczone do montażu w panelach dystrybucyjnych z szyną nośną 35 mm. Połączenie z systemem ABB i-bus KNX zostaje ustanowione przy użyciu zacisku przyłączeniowego magistrali.

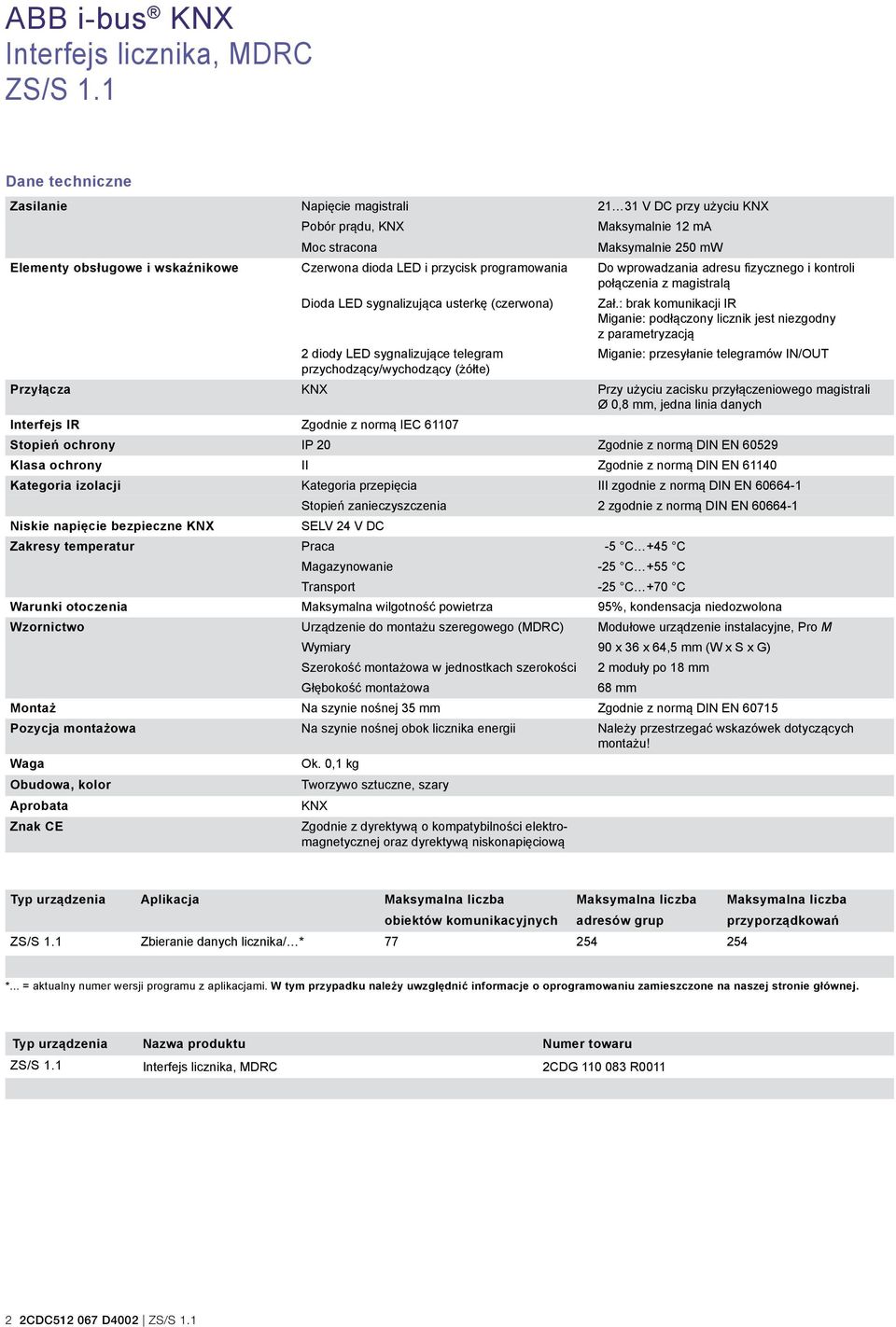

2 Dane techniczne Zasilanie Napięcie magistrali V DC przy użyciu KNX Pobór prądu, KNX Moc stracona Maksymalnie 12 ma Maksymalnie 250 mw Elementy obsługowe i wskaźnikowe Czerwona dioda LED i przycisk programowania Do wprowadzania adresu fizycznego i kontroli połączenia z magistralą Dioda LED sygnalizująca usterkę (czerwona) Zał.: brak komunikacji IR Miganie: podłączony licznik jest niezgodny z parametryzacją 2 diody LED sygnalizujące telegram Miganie: przesyłanie telegramów IN/OUT przychodzący/wychodzący (żółte) Przyłącza KNX Przy użyciu zacisku przyłączeniowego magistrali Ø 0,8 mm, jedna linia danych Interfejs IR Zgodnie z normą IEC Stopień ochrony IP 20 Zgodnie z normą DIN EN Klasa ochrony II Zgodnie z normą DIN EN Kategoria izolacji Kategoria przepięcia III zgodnie z normą DIN EN Stopień zanieczyszczenia 2 zgodnie z normą DIN EN Niskie napięcie bezpieczne KNX SELV 24 V DC Zakresy temperatur Praca -5 C +45 C Magazynowanie -25 C +55 C Transport -25 C +70 C Warunki otoczenia Maksymalna wilgotność powietrza 95%, kondensacja niedozwolona Wzornictwo Urządzenie do montażu szeregowego (MDRC) Modułowe urządzenie instalacyjne, Pro M Wymiary 90 x 36 x 64,5 mm (W x S x G) Szerokość montażowa w jednostkach szerokości 2 moduły po 18 mm Głębokość montażowa 68 mm Montaż Na szynie nośnej 35 mm Zgodnie z normą DIN EN Pozycja montażowa Na szynie nośnej obok licznika energii Należy przestrzegać wskazówek dotyczących montażu! Waga Ok. 0,1 kg Obudowa, kolor Tworzywo sztuczne, szary Aprobata KNX Znak CE Zgodnie z dyrektywą o kompatybilności elektromagnetycznej oraz dyrektywą niskonapięciową Typ urządzenia Aplikacja Maksymalna liczba Maksymalna liczba Maksymalna liczba obiektów komunikacyjnych adresów grup przyporządkowań Zbieranie danych licznika/ * *... = aktualny numer wersji programu z aplikacjami. W tym przypadku należy uwzględnić informacje o oprogramowaniu zamieszczone na naszej stronie głównej. Typ urządzenia Nazwa produktu Numer towaru 2CDG R CDC D4002

3 Wskazówka Szczegółowy opis aplikacji, zobacz instrukcja użytkowania Interfejs licznika. Instrukcja jest dostępna bezpłatnie w Internecie pod adresem Do programowania wymagane są ETS oraz bieżąca aplikacja na urządzenie. Bieżącą aplikację można pobrać w Internecie pod adresem Po zaimportowaniu do ETS aplikacja znajduje się w oknie Katalogi w ścieżce Producenci/ABB/Energy Management. Urządzenie nie obsługuje funkcji zamykania projektu ani urządzenia KNX w ETS. Jeśli zostanie zablokowany dostęp do wszystkich urządzeń projektu przy użyciu klucza BCU, nie będzie to mieć żadnego wpływu na urządzenie. W dalszym ciągu będzie możliwy odczyt i programowanie. 2CDC D4002 3

4 Schemat przyłączy 2CDC F Ramka mocująca tabliczek 2 Dioda LED programowania 3 Zacisk przyłączeniowy magistrali 4 Przycisk programowania 5 Dioda LED sygnalizująca telegram przychodzący (żółta) 6 Dioda LED sygnalizująca telegram wychodzący (żółta) 7 Dioda LED sygnalizująca usterkę (czerwona) 8 Interfejs IR (strona urządzenia) 4 2CDC D4002

5 Rysunek wymiarowy 2CDC F0007 2CDC D4002 5

6 Kontakt ABB STOTZ-KONTAKT GmbH Eppelheimer Straße Heidelberg, Germany Telefon: +49 (0) Faks: +49 (0) Pozostałe informacje i osoby kontaktowe: Wskazówka: Zastrzegamy sobie prawo do zmian technicznych produktów oraz wprowadzania zmian w treści tego dokumentu bez wcześniejszego uprzedzenia. Przy zamówieniach zastosowanie mają odpowiednio ustalone warunki. ABB AG nie ponosi żadnej odpowiedzialności za ewentualne błędy lub braki w tym dokumencie. Zastrzegamy sobie wszelkie prawa do tego dokumentu oraz zawartych w nim przedmiotów i ilustracji. Powielanie, udostępnianie osobom trzecim bez zmiany treści również części jest zabronione bez uzyskania wcześniejszej pisemnej zgody od ABB AG. Druk numer 2CDC D4002 Copyright 2014 ABB Wszystkie prawa zastrzeżone
