1 Zakład Elektronicznych Urządzeń Pomiarowych POZYTON Sp. z o.o Częstochowa, ul. Staszica 8 Tel.: , Tel./fax: , pozyton@pozyton.com.pl Tytuł: Instrukcja obsługi modułu komunikacji internetowej MKi3-sm Wersja instrukcji: TK/3001/035/006 Wersja oprogramowania: v03.02, Dokument zawiera 27 stron. Czerwiec 2015

2 SPIS TREŚCI Str. 1 BEZPIECZEŃSTWO UśYTKOWANIA CHARAKTERYSTYKA OGÓLNA FUNKCJE MODUŁU KOMUNIKACYJNEGO MKi3-sm WYMIARY I DANE TECHNICZNE SCHEMATY POŁĄCZEŃ KONFIGURACJA MODUŁU MKi3-sm Konfiguracja za pomocą przeglądarki internetowej Opis parametrów odczytów Opis parametrów modemu Opis parametrów serwera Opis parametrów zegara Opis zakładki Dane liczników Konfiguracja za pomocą programu narzędziowego MKi3-sm konfigurator Przeznaczenie programu Uruchomienie programu Konfiguracja modułu MKi3-sm Opis parametrów odczytów Opis parametrów modemu Opis parametrów serwera Opis parametrów zegara Parametry oprogramowania, konfiguracja numeru seryjnego Odczyt konfiguracji modułu MKi3-sm Zapis konfiguracji modułu MKi3-sm Odczyt z pliku konfiguracji modułu MKi3-sm Zapis do pliku konfiguracji modułu MKi3-sm Zamknięcie połączenia z modułem MKi3-sm Wersja instrukcji: TK/3001/035/006 Strona 2 z 27

3 1 BEZPIECZEŃSTWO UśYTKOWANIA Podczas montaŝu i eksploatacji modułu komunikacji internetowej MKi3-sm zawsze naleŝy przestrzegać następujących zasad bezpieczeństwa: wszystkie prace w układzie pomiarowym muszą być wykonywane przez uprawniony, wykwalifikowany technicznie i odpowiednio przeszkolony personel, zgodnie z przepisami BHP, wszystkie prace montaŝowe wykonywać po wyłączeniu napięcia, podłączenia urządzenia dokonywać zgodnie z niniejszą instrukcją obsługi. 2 CHARAKTERYSTYKA OGÓLNA MKi3-sm jest programowalnym modułem komunikacyjnym, przeznaczonym do akwizycji danych pomiarowych z liczników energii elektrycznej. Moduł wyposaŝony jest w interfejs komunikacyjny typu CLO lub RS485, do którego mogą być podłączone maksymalnie 4 liczniki elektroniczne typu EQM, EQABP, FQABP, EABM, EAP, FAP, LAP, sea, sea-b, seab, LZQM, LZQJ. Wyjścia urządzenia stanowią: złącze komunikacyjne typu RS232, za pośrednictwem którego dane pomiarowe z w/w liczników są udostępnianie za pomocą połączenia modemowego. Transmisja danych moŝe być realizowana komutowaną siecią telefoniczną PSTN lub siecią GSM w trybie CSD, złącze ETH, za pośrednictwem którego dane są udostępnianie w sieci komputerowej Ethernet w protokołach: HTTP, FTP, TCP/IP, oraz w formie załączników poczty elektronicznej. Moduł komunikacyjny MKi3-sm posiada dwa tryby pracy: transparentny umoŝliwiający bezpośredni odczyt danych z licznika (moduł pracuje jako konwerter), buforowany umoŝliwiający odczyt danych zarejestrowanych w pamięci modułu. MKi3-sm posiada moŝliwość ustawienia dowolnego trybu pracy dla kaŝdego interfejsu modułu, np. odczyt danych przez interfejs ETH (Ethernet) moŝe odbywać się w trybie buforowanym, a przez interfejs RS232 dla połączenia modemowego w trybie transparentnym. Dzięki zastosowaniu nowoczesnej technologii transmisji danych z uŝyciem protokołu TCP/IP, moduł umoŝliwia automatyczne przesyłanie danych pomiarowych w formie załącznika poczty elektronicznej. Dane pomiarowe liczników przesyłane są w trybie automatycznym, zgodnie z zaprogramowanym harmonogramem odczytowym. Istnieje równieŝ moŝliwość pobierania w/w danych za pomocą witryny www. Moduł wyposaŝony jest w pamięć, pozwalającą na przechowywanie i przetwarzanie danych z maksymalnie czterech liczników energii elektrycznej. Wersja instrukcji: TK/3001/035/006 Strona 3 z 27

4 3 FUNKCJE MODUŁU KOMUNIKACYJNEGO MKi3-sm Wykorzystanie modułu MKi3-sm pozwala na realizację podstawowych funkcji: udostępnianie danych pomiarowych z wykorzystaniem: połączenia modemowego (PSTN lub CSD), połączenia sieciowego Ethernet. rejestracja cykli profilowych (15, 30 lub 60 minutowych) liczników elektronicznych w trybie ciągłej aktualizacji i uzupełniania (licznik musi pracować zgodnie z czasem urzędowym (tryb lato-zima)). W przypadku cykli 15-minutowych obejmuje ona okres ostatnich 35 dni (3360 cykli profilowych). Profile mocy są udostępniane w trybie: odczyt dobowy (wybrana doba; zakres 1 (bieŝąca) 35 (najstarsza) doba) odczyt pakietowy (określona liczba cykli profilowych od wskazanego cyklu; zakres 1 (najstarszy) 3360 (najmłodszy) cykl) odczyt pełny (pełny zakres cykli profilowych) odczyt tabeli pomiarowych zgodnie z zaprogramowanym harmonogramem odczytowym (odczyt dobowy, miesięczny, dekadowy), odczyt danych chwilowych (online) z zadanym interwałem przerwy pomiędzy odczytami (wartość od 1 do 60 sekund), autoryzacja dostępu do danych pomiarowych oraz konfiguracji modułu, moŝliwość konfiguracji modułu: lokalna - poprzez port komunikacyjny RS232 (program serwisowy MKi3-sm konfigurator ), zdalna - w trybie połączenia modemowego (program serwisowy MKi3-sm konfigurator ), zdalna - poprzez sieć komputerową z wykorzystaniem przeglądarki internetowej, np. Internet Explorer. Konfiguracja pracy modułu obejmuje: konfigurację połączenia sieciowego Ethernet: adres IP (domyślny: ), maska sieci (domyślna: ), adres IP bramy, adres IP serwera DNS, adres IP serwera SMTP, numer portu serwera SMTP, nazwa serwera SMTP, adres IP serwera czasu, nazwa hosta, porty komunikacyjne TCP/IP, miejsce instalacji, nazwa administratora (domyślna: admin), hasło administratora (domyślne: nimda), nazwa uŝytkownika, hasło uŝytkownika, adres nadawcy, adres odbiorcy (maksymalnie czterech). Uwaga: Ustawienia fabryczne zawierają parametry domyślne j.w. konfiurację harmonogramu odczytowego: typ licznika, numer licznika, prędkość odczytu, nazwa rozszerzenia pliku pomiarowego. Wersja instrukcji: TK/3001/035/006 Strona 4 z 27

5 typ odczytu: zatrzymany, pełny z profilem mocy, dane rozliczeniowe bieŝące i archiwalne, dane rozliczeniowe bieŝące, odczyt online, odczyt danych do straŝnika mocy, tryb odczytu i wysyłania danych: zatrzymany, dobowy, w 1 dniu miesiąca, dekadowy, godziny odczytu i wysyłania danych (maksymalnie definiowane 4 wybrane godziny doby), cykl odczytu online (wartość od 1 do 60 sekund), parametry odczytu online. konfigurację połączenia modemowego: parametry związane z obsługą modemu, komendy AT inicjujące modem. 4 WYMIARY I DANE TECHNICZNE Napięcie zasilania: Pobór mocy: Kompatybilność elektromagnetyczna: Interfejsy do liczników: Interfejsy do odczytu: Interfejs do konfiguracji: Obsługiwane protokoły: Prędkość transmisji do liczników: CięŜar: Prędkość transmisji z modemem: dla obwodu zasilania Maksymalne wymiary przewodów przyłączeniowych bez izolacji: dla zacisków interfejsów komunikacyjnych 100 V 250 V AC 50 Hz < 6 VA PN-EN 55024:2000; PN-EN 55022:2006; PN-EN :2004 RS485 lub pętla prądowa CLO ETH (złącze RJ-45), RS232 (złącze śrubowe do podłączenia modemu GSM lub PSTN) RS232, ETH HTTP, TCP/IP, FTP, SMTP 4800, 9600, 19200, bit/s ~ 0,5 kg bit/s Maksymalna średnica - ø 5,5 mm Maksymalna długość końcówek przewodów bez izolacji - 10 mm Maksymalna średnica - ø 2,5 mm Maksymalna długość końcówek przewodów bez izolacji - 6 mm Opis diod LED umieszczonych na tabliczce znamionowej modułu komunikacyjnego MKi3-sm: ETH świecenie diody LED informuje o aktywnej transmisji pakietów danych TCP/IP w sieci Ethernet, LINK świecenie diody LED informuje o aktywnym połączeniu modułu z siecią komputerową Ethernet, TX świecenie diody LED informuje o aktywnej transmisji danych z liczników energii elektrycznej na interfejsach komunikacyjnych CLO lub RS485, 5 V świecenie diody LED informuje o poprawnym napięciu zasilania urządzenia. Wersja instrukcji: TK/3001/035/006 Strona 5 z 27

6 Moduł komunikacji internetowej MKi3-sm wykonany jest w obudowie, umoŝliwiającej jego zabudowę na szynie montaŝowej TH-35. Rys. 1. Wymiary modułu komunikacji internetowej MKi3-sm Rys. 2. Opis listwy zaciskowej modułu komunikacyjnego MKi3-sm z interfejsem komunikacyjnym RS485 Rys. 3. Opis listwy zaciskowej modułu komunikacyjnego MKi3-sm z interfejsem komunikacyjnym CLO (pętla prądowa) Wersja instrukcji: TK/3001/035/006 Strona 6 z 27

7 5 SCHEMATY POŁĄCZEŃ Rys. 4. Schemat połączeń modułu MKi3-sm z interfejsem komunikacyjnym CLO (pętla prądowa) Rys. 5. Schemat połączeń modułu MKi3-sm z interfejsem komunikacyjnym RS485 Wersja instrukcji: TK/3001/035/006 Strona 7 z 27

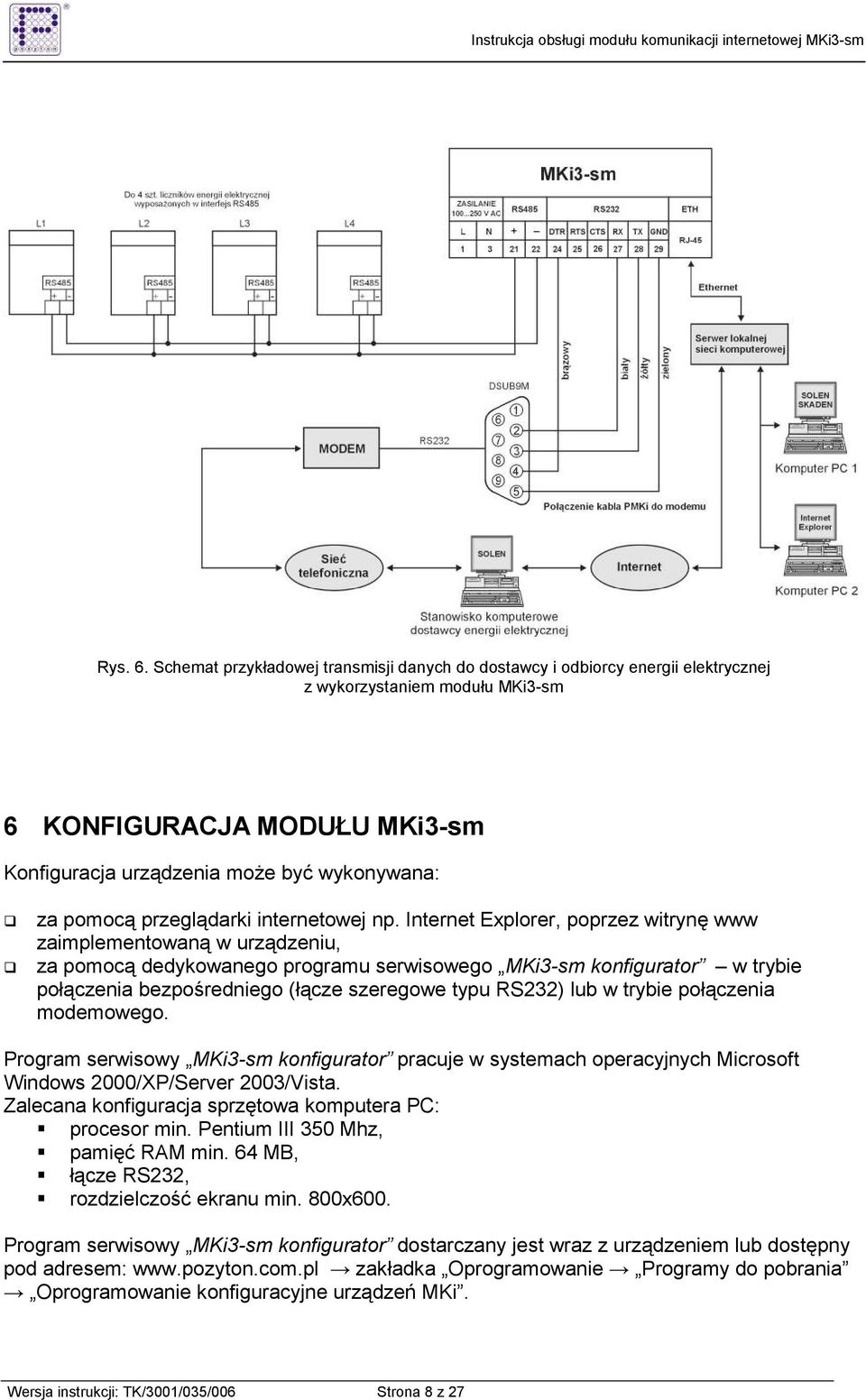

8 Rys. 6. Schemat przykładowej transmisji danych do dostawcy i odbiorcy energii elektrycznej z wykorzystaniem modułu MKi3-sm 6 KONFIGURACJA MODUŁU MKi3-sm Konfiguracja urządzenia moŝe być wykonywana: za pomocą przeglądarki internetowej np. Internet Explorer, poprzez witrynę www zaimplementowaną w urządzeniu, za pomocą dedykowanego programu serwisowego MKi3-sm konfigurator w trybie połączenia bezpośredniego (łącze szeregowe typu RS232) lub w trybie połączenia modemowego. Program serwisowy MKi3-sm konfigurator pracuje w systemach operacyjnych Microsoft Windows 2000/XP/Server 2003/Vista. Zalecana konfiguracja sprzętowa komputera PC: procesor min. Pentium III 350 Mhz, pamięć RAM min. 64 MB, łącze RS232, rozdzielczość ekranu min. 800x600. Program serwisowy MKi3-sm konfigurator dostarczany jest wraz z urządzeniem lub dostępny pod adresem: zakładka Oprogramowanie Programy do pobrania Oprogramowanie konfiguracyjne urządzeń MKi. Wersja instrukcji: TK/3001/035/006 Strona 8 z 27

9 6.1 Konfiguracja za pomocą przeglądarki internetowej W przypadku konfiguracji urządzenia za pomocą przeglądarki internetowej (np. Internet Explorer), moduł komunikacyjny MKi3-sm naleŝy podłączyć do sieci komputerowej poprzez złącze ETH (typ złącza: RJ-45), a następnie w przeglądarce internetowej wprowadzić domyślne ustawienia zaprogramowane w urządzeniu na etapie produkcji: - domyślny adres IP urządzenia: , - nazwę uŝytkownika: admin, - hasło uŝytkownika: nimda. W oknie przeglądarki wyświetlona zostanie strona główna witryny www modułu komunikacyjnego MKi3-sm (Rys. 7): Rys. 7. Strona główna witryny www modułu komunikacyjnego MKi3-sm Po zalogowaniu się do witryny www urządzenia, naleŝy kolejno skonfigurować ustawienia dla zakładek Konfiguracja odczytów, Konfiguracja modemu, Konfiguracja serwera oraz Konfiguracja zegara. Ustawienia w/w zakładek zostały opisane w pkt do instrukcji. Wersja instrukcji: TK/3001/035/006 Strona 9 z 27

10 6.1.1 Opis parametrów odczytów W zakładce Konfiguracja odczytów, naleŝy zdefiniować parametry modułu opisane w poniŝszej tabeli. Id Parametr Opis 1 Typ licznika (1 4) typ licznika podłączonego do modułu MKi3-sm (typ EABM, EAP, EQABP, EQM, FAP, FQABP, LAP, LZQJ, LZQM, sea, sea-b lub seab) 2 Numer licznika (1 4) numer licznika podłączonego do modułu MKi3-sm 3 Prędkość odczytu (1 4) prędkość odczytu danych z licznika (4800, 9600, lub bit/s) 4 Typ odczytu (1 4) typ odczytu zestawu danych pomiarowych z liczników energii elektrycznej. Pole to moŝe przyjąć wartość: odczyt 1. zatrzymany 2. pełny z profilem mocy / standardowy 3. dane rozliczeniowe bieŝące i archiwalne / tabela uŝytkownika nr 1 4. dane rozliczeniowe bieŝące / tabela uŝytkownika nr 2 parametr uruchamiający odczyt danych pomiarowych z licznika (zgodnie z wybranym 5 Odczytaj teraz (1 4) typem odczytu), niezaleŝnie od konfiguracji harmonogramu odczytowego; Dane pomiarowe zostaną odczytane po zapisaniu ustawień oraz restarcie urządzenia. 6 określa rozszerzenie pliku z danymi, który zostanie zapisany w pamięci MKi3-sm Rozszerzenie pliku (1 4) (domyślne rozszerzenie: *.org) tryb odczytu i tryb wysyłania (poczta ) zdefiniowanego zestawu danych pomiarowych liczników energii elektrycznej. Pola te mogą przyjąć wartość: 7 8 Tryb odczytu / Tryb wysyłania Godziny odczytu / Godziny wysyłania 9 Odczyt online (1 4) zatrzymany dobowy brak odczytu danych pomiarowych odczyt danych dobowy o godzinach określonych w polu Godziny odczytu w 1 dniu miesiąca odczyt danych pierwszego dnia kaŝdego miesiąca o godzinie określonej w polu Godziny odczytu dekadowy odczyt danych w dniach: 1, 11, 21 danego miesiąca o godzinie określonej w polu Godziny odczytu godziny, w których będzie odbywał się odczyt lub wysyłanie zdefiniowanego zestawu danych pomiarowych. Dla trybu odczytu: dobowy - definicja maksymalnie czterech wybranych godzin odczytu/wysyłania danych w 1 dniu miesiąca - definicja jednej godziny odczytu/wysyłania danych dekadowy - definicja jednej godziny odczytu/wysyłania danych parametr uruchamiający odczyt wartości chwilowych (online) z liczników podłączonych do modułu MKi3-sm 10 StraŜnik mocy (1 4) parametr uruchamiający odczyt danych do straŝnika mocy 11 Odczyt profilu (1 4) 12 Cykl odczytu online 13 Parametry odczytu online odczyt i rejestracja profilu mocy (cykli pomiarowych) z liczników energii elektrycznej w trybie ciągłej aktualizacji i uzupełniania (licznik musi pracować zgodnie z czasem urzędowym (tryb lato-zima)) interwał czasowy, z którym będą odbywać się kolejne odczyty wartości chwilowych i profili mocy (zakres: 1 60 sekund). W czasie odczytu zestawu danych pomiarowych liczników energii (zdefiniowanych w Tryb odczytu dla harmonogramu odczytowego) następuje wstrzymanie aktualizacji wartości chwilowych parametry te określają zakres wartości pobieranych z liczników energii elektrycznej, np. stany liczydeł, napięcia, prądy, moce chwilowe Wersja instrukcji: TK/3001/035/006 Strona 10 z 27

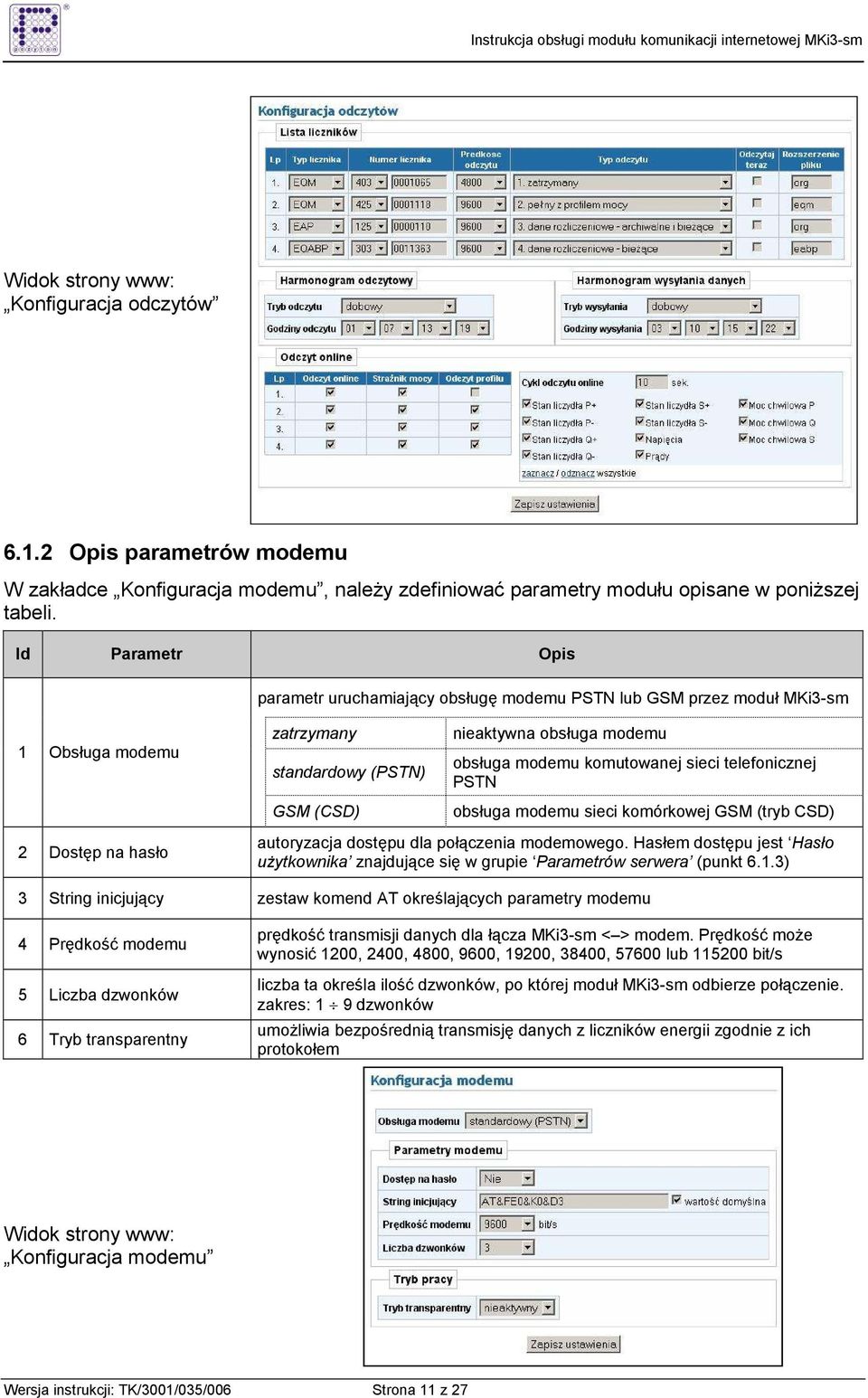

11 Widok strony www: Konfiguracja odczytów Opis parametrów modemu W zakładce Konfiguracja modemu, naleŝy zdefiniować parametry modułu opisane w poniŝszej tabeli. Id Parametr Opis parametr uruchamiający obsługę modemu PSTN lub GSM przez moduł MKi3-sm 1 Obsługa modemu 2 Dostęp na hasło zatrzymany standardowy (PSTN) GSM (CSD) nieaktywna obsługa modemu obsługa modemu komutowanej sieci telefonicznej PSTN obsługa modemu sieci komórkowej GSM (tryb CSD) autoryzacja dostępu dla połączenia modemowego. Hasłem dostępu jest Hasło uŝytkownika znajdujące się w grupie Parametrów serwera (punkt 6.1.3) 3 String inicjujący zestaw komend AT określających parametry modemu 4 Prędkość modemu 5 Liczba dzwonków 6 Tryb transparentny prędkość transmisji danych dla łącza MKi3-sm < > modem. Prędkość moŝe wynosić 1200, 2400, 4800, 9600, 19200, 38400, lub bit/s liczba ta określa ilość dzwonków, po której moduł MKi3-sm odbierze połączenie. zakres: 1 9 dzwonków umoŝliwia bezpośrednią transmisję danych z liczników energii zgodnie z ich protokołem Widok strony www: Konfiguracja modemu Wersja instrukcji: TK/3001/035/006 Strona 11 z 27

12 6.1.3 Opis parametrów serwera W zakładce Konfiguracja serwera, naleŝy zdefiniować parametry modułu opisane w poniŝszej tabeli. Id Parametr Opis 1 Miejsce instalacji nazwa określająca miejsce, w którym został zainstalowany moduł MKi3-sm. Nazwa ta będzie zawarta w temacie wiadomości wysyłanych przez moduł 2 Adres IP statyczny adres IP modułu MKi3-sm (domyślny: ) 3 Maska sieci maska sieci komputerowej, w której jest włączony moduł MKi3-sm (domyślna: ) 4 Brama adres IP serwera pełniącego funkcję bramy w sieci komputerowej (gateway) 5 Nazwa hosta określa nazwę komputera pełniącego rolę hosta w sieci komputerowej 6 Adres IP serwera DNS adres IP serwera DNS. Aktywny parametr ( wartość róŝna od ) - wymaga podania Nazwa serwera SMTP Nieaktywny parametr ( wartość ) - wymaga podania Adres IP serwera SMTP parametry portów TCP/IP (4 niezaleŝne porty) uŝywanych do transmisji danych pomiarowych z liczników energii elektrycznej: 7 Parametry portów TCP/IP (1 4) 8 Nazwa administratora 9 Hasło administratora 10 Nazwa uŝytkownika 11 Hasło uŝytkownika Numer Tryb Priorytet numer portu TCP/IP tryb pracy: standardowy zgodny z protokołem modułu MKi3-sm transparentny zgodny z protokołem licznika moŝliwość definiowania priorytetów dostępu do danych licznika energii w trybie połączenia bezpośredniego nazwa administratora uŝywana wraz z hasłem administratora podczas procesu logowania do modułu MKi3-sm (domyślna: admin) hasło administratora uŝywane wraz z nazwą administratora podczas procesu logowania do modułu MKi3-sm (domyślne: nimda) nazwa uŝytkownika uŝywana wraz z hasłem uŝytkownika podczas procesu logowania do modułu MKi3-sm. Uwaga: Logowanie przez stronę www do urządzenia na konto uŝytkownika pozwala jedynie na przegląd danych z liczników, opcje konfiguracyjne są niedostępne hasło uŝytkownika uŝywane wraz z nazwą uŝytkownika podczas procesu logowania do modułu MKi3-sm. Hasło uŝytkownika jest równieŝ hasłem autoryzacji dla połączenia modemowego 12 Uwierzytelnianie dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 13 Port serwera SMTP port serwera pocztowego SMTP (domyślnie: 25) 14 Adres IP serwera SMTP 15 Nazwa serwera SMTP adres IP serwera pocztowego, za pomocą którego moduł MKi3-sm będzie przesyłał dane . JeŜeli został wprowadzony Adres IP serwera DNS - parametr nieaktywny. Wartość oznacza nieaktywność funkcji przesyłania danych nazwa serwera pocztowego, za pomocą którego moduł MKi3-sm będzie przesyłał dane . JeŜeli został wprowadzony Adres IP serwera SMTP - parametr nieaktywny 16 Nazwa konta SMTP nazwa konta dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 17 Hasło konta SMTP hasło dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 18 Adres nadawcy adres nadawcy wiadomości wysyłanych przez MKi3-sm 19 Adres odbiorcy (1 4) maksymalnie cztery adresy , na które moduł komunikacyjny MKi3-sm przesyła wiadomości zawierające dane pomiarowe odbiorców energii elektrycznej Wersja instrukcji: TK/3001/035/006 Strona 12 z 27

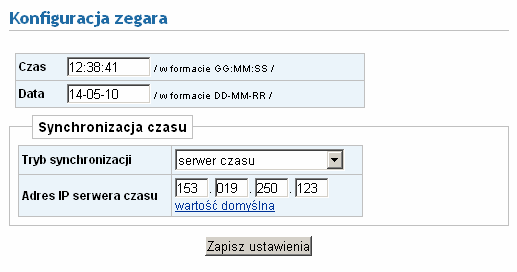

13 Widok strony www: Konfiguracja serwera Opis parametrów zegara W zakładce Konfiguracja zegara, naleŝy zdefiniować parametry modułu opisane w poniŝszej tabeli. Id Parametr Opis określa czas i datę odczytaną z modułu MKi3-sm w momencie kliknięcia na zakładkę Konfiguracja zegara (odczytany czas nie 1 Czas / Data jest odświeŝany). Pola Czas i Data umoŝliwiają wprowadzenie ustawień w/w parametrów i zapisanie ich do pamięci urządzenia Tryb synchronizacji: moduł synchronizuje swój wewnętrzny zegar na podstawie danych 2 Synchronizacja serwer czasu pozyskiwanych ze wskazanego serwera czasu w protokole Daytime czasu 3 Synchronizacja czasu Adres IP serwera czasu Tryb synchronizacji: zegar licznika Zegar licznika adres IP serwera czasu, z którego moduł pobierze wzorzec czasu, np moduł synchronizuje swój wewnętrzny zegar na podstawie daty i czasu odczytanego ze wskazanego licznika W tym polu wskazuje się licznik, który ma słuŝyć modułowi za wzorzec czasu Widok strony www: Konfiguracja zegara Wersja instrukcji: TK/3001/035/006 Strona 13 z 27

14 6.1.5 Opis zakładki Dane liczników Po prawidłowym skonfigurowaniu parametrów opisanych w pkt. od do oraz kliknięciu zakładki Dane liczników, uŝytkownik ma moŝliwość: uzyskania informacji o licznikach podłączonych do modułu komunikacyjnego MKi3-sm, pobrania pliku zawierającego dane pomiarowe energii elektrycznej, monitoringu bieŝących stanów liczydeł oraz wartości chwilowych. Widok strony www: Dane liczników Id Parametr Opis 1 Pobierz dane 2 Online umoŝliwia pobranie pliku zawierającego dane pomiarowe energii elektrycznej dla wybranego licznika. Wskazana data i godzina określa czas ostatniego automatycznego odczytu danych, które zostały zapisane w wewnętrznej pamięci urządzenia. Harmonogram automatycznego odczytu danych definiowany jest w zakładce Konfiguracja odczytów stany liczydeł podgląd bieŝących stanów liczydeł energii elektrycznej dla wybranego licznika wartości chwilowe podgląd wartości chwilowych dla wybranego licznika Wersja instrukcji: TK/3001/035/006 Strona 14 z 27

15 6.2 Konfiguracja za pomocą programu narzędziowego MKi3-sm konfigurator Przeznaczenie programu Program MKi3-sm konfigurator umoŝliwia konfigurację modułu komunikacyjnego MKi3-sm w zakresie: konfiguracji połączenia sieciowego Ethernet, konfiguracji harmonogramu odczytowego, konfiguracji połączenia modemowego. Program MKi3-sm konfigurator pozwala na dokonanie konfiguracji modułu komunikacyjnego MKi3-sm: lokalnej - poprzez port komunikacyjny RS232, zdalnej - w trybie połączenia modemowego Uruchomienie programu a) środowisko uruchomieniowe Program MKi3-sm konfigurator pracuje w systemach operacyjnych Microsoft Windows 2000/XP/Server 2003/Vista. Zalecana konfiguracja sprzętowa komputera PC: procesor min. Pentium III 350 MHz, pamięć RAM min. 64 MB, łącze RS232, rozdzielczość ekranu min. 800x600. Wersja instrukcji: TK/3001/035/006 Strona 15 z 27

16 b) uruchomienie aplikacji Aby uruchomić program naleŝy: skopiować program MKi3-sm konfigurator z nośnika dostarczonego przez producenta na dysk komputera. Po uruchomieniu programu MKi3-sm konfigurator na ekranie monitora pojawia się główny ekran aplikacji: Rys. 8. Strona główna programu MKi3-sm konfigurator Wersja instrukcji: TK/3001/035/006 Strona 16 z 27

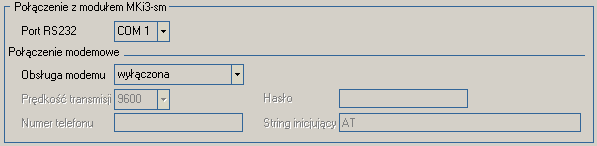

17 6.2.3 Konfiguracja modułu MKi3-sm Nawiązanie połączenia z modułem MKi3-sm a) połączenie bezpośrednie Komputer PC naleŝy połączyć z modułem MKi3-sm poprzez łącze RS232 (wykorzystując załączony przez producenta kabel RS232): Rys. 9. Schemat podłączenia modułu komunikacyjnego MKi3-sm do komputera PC W celu nawiązania połączenia bezpośredniego z modułem MKi3-sm naleŝy: uruchomić program MKi3-sm konfigurator, w grupie Połączenie z modułem MKi3-sm : w polu Obsługa modemu wybrać wyłączona, w polu Port RS232 wybrać właściwy port komunikacyjny (COM1 COM8), podłączyć moduł MKi3-sm do napięcia zasilania, kliknąć przycisk Połącz (skrót klawiszowy Alt+P) lub wybrać pozycję menu Konfiguracja Połącz (skrót klawiszowy Alt+P). Wersja instrukcji: TK/3001/035/006 Strona 17 z 27

18 W trakcie nawiązywania połączenia z modułem MKi3-sm pasek statusu powinien komunikować: Otwarcie portu COMx aktywacja wybranego portu RS232 (x-numer wybranego Łączenie z modułem MKi3- portu) proces nawiązywania komunikacji z modułem MKi3-sm sm W przypadku braku komunikacji z modułem MKi3-sm na ekranie pojawi się okno informacyjne Brak połączenia z modułem MKi3-sm : W przypadku prawidłowej komunikacji z modułem MKi3-sm pasek statusu pokaŝe komunikat Aktywne połączenie z modułem MKi3-sm : b) połączenie modemowe Komunikacja w tym trybie odbywa się z wykorzystaniem sieci telefonicznej (sieć komutowana - PSTN lub sieć GSM - CSD). UmoŜliwia to zdalną konfigurację modułu MKi3-sm pracującego na obiekcie pomiarowym (z aktywną transmisją modemową). Komputer PC naleŝy połączyć z modemem telefonicznym poprzez łącze RS232. Rys. 10. Schemat podłączenia z wykorzystaniem modemu telefonicznego W celu nawiązania połączenia modemowego z modułem MKi3-sm naleŝy: uruchomić program MKi3-sm konfigurator w grupie Połączenie z modułem MKi3-sm : w polu Port RS232 wybrać właściwy port komunikacyjny (COM1 COM8), do którego podłączony został modem telefoniczny, w polu Obsługa modemu wybrać załączona, w polu Prędkość transmisji wybrać Ŝądaną wartość: 1200, 2400, 4800, 9600 lub bit/s, w polu Numer telefonu wpisać numer telefonu pod którym jest dostępny moduł MKi3-sm, w polu Hasło wpisać hasło autoryzacji połączenia z MKi3-sm; jeŝeli hasło jest nieaktywne pole naleŝy zostawić puste, w polu String inicjujący wpisać zestaw komend AT dla inicjalizacji modemu. Wersja instrukcji: TK/3001/035/006 Strona 18 z 27

19 kliknąć przycisk Połącz (skrót klawiszowy Alt+P) lub wybrać pozycję menu Konfiguracja Połącz (skrót klawiszowy Alt+P). W trakcie nawiązywania połączenia z modułem MKi3-sm pasek statusu powinien komunikować: Otwarcie portu COMx aktywacja wybranego portu RS232 (x-numer wybranego portu) Inicjalizacja modemu... inicjalizacja połączenia z modemem telefonicznym Połączenie z numerem... Oczekiwanie na zgłoszenie modułu MKi3-sm łączenie z przypisanym numerem telefonu jest aktywne połączenie modemowe; Program oczekuje na zgłoszenie modułu MKi3-sm i nawiązanie z nim komunikacji W przypadku braku komunikacji z modułem MKi3-sm lub wystąpienia błędów w procesie aktywacji połączenia modemowego, na ekranie pojawi się wybrane okno informacyjne: Brak sygnału linii telefonicznej Brak połączenia z numerem... brak sygnału; prawdopodobnie nie podłączona linia telefoniczna brak połączenia z wybranym numerem telefonicznym; prawdopodobnie został podany błędny numer Numer... jest zajęty zajętość wybranego numeru telefonu Niepoprawne hasło dostępu Brak zgłoszenia modułu MKi3-sm wprowadzono błędne hasło autoryzacji dostępu dla MKi3- sm brak komunikacji z modułem MKi3-sm; prawdopodobnie moduł nie został podłączony do modemu W przypadku prawidłowej komunikacji z modułem MKi3-sm pasek statusu pokaŝe komunikat Aktywne połączenie z modułem MKi3-sm : Wersja instrukcji: TK/3001/035/006 Strona 19 z 27

20 6.2.4 Opis parametrów odczytów Po uzyskaniu połączenia z modułem MKi3-sm w zakładce Parametry odczytów, naleŝy zdefiniować parametry modułu opisane w poniŝszej tabeli. Id Parametr Opis 1 Typ licznika (1 4) typ licznika podłączonego do modułu MKi3-sm (typ EABM, EAP, EQABP, EQM, FAP, FQABP, LAP, LZQJ, LZQM, sea, sea-b lub seab) 2 Numer licznika (1 4) numer licznika podłączonego do modułu MKi3-sm 3 Prędkość odczytu (1 4) prędkość odczytu danych z licznika (4800, 9600, lub bit/s) 4 Typ odczytu (1 4) typ odczytu zestawu danych pomiarowych z liczników energii elektrycznej. Pole to moŝe przyjąć wartość: odczyt 1. zatrzymany 2. pełny z profilem mocy / standardowy 3. dane rozliczeniowe bieŝące i archiwalne / tabela uŝytkownika nr 1 4. dane rozliczeniowe bieŝące / tabela uŝytkownika nr 2 parametr uruchamiający odczyt danych pomiarowych z licznika (zgodnie z wybranym 5 Odczytaj teraz (1 4) typem odczytu), niezaleŝnie od konfiguracji harmonogramu odczytowego; Dane pomiarowe zostaną odczytane po zapisaniu ustawień oraz restarcie urządzenia 6 określa rozszerzenie pliku z danymi, który zostanie zapisany w pamięci MKi3-sm Rozszerzenie pliku (1 4) (domyślne rozszerzenie: *.org) tryb odczytu i tryb wysyłania (poczta ) zdefiniowanego zestawu danych pomiarowych liczników energii elektrycznej. Pola te mogą przyjąć wartość: 7 8 Tryb odczytu / Tryb wysyłania Godziny odczytu / Godziny wysyłania 9 Online (1 4) zatrzymany dobowy brak odczytu danych pomiarowych odczyt danych dobowy o godzinach określonych w polu Godziny odczytu w 1 dniu miesiąca odczyt danych pierwszego dnia kaŝdego miesiąca o godzinie określonej w polu Godziny odczytu dekadowy odczyt danych w dniach: 1, 11, 21 danego miesiąca o godzinie określonej w polu Godziny odczytu godziny, w których będzie odbywał się odczyt lub wysyłanie zdefiniowanego zestawu danych pomiarowych. dla trybu odczytu: dobowy - definicja maksymalnie czterech wybranych godzin odczytu/wysyłania danych w 1 dniu miesiąca - definicja jednej godziny odczytu/wysyłania danych dekadowy - definicja jednej godziny odczytu/wysyłania danych parametr uruchamiający odczyt wartości chwilowych (online) z liczników podłączonych do modułu MKi3-sm 10 StraŜnik mocy (1 4) parametr uruchamiający odczyt danych do straŝnika mocy 11 Odczyt profilu (1 4) 12 Cykl odczytu online 13 Parametry odczytu online odczyt i rejestracja profilu mocy (cykli pomiarowych) z liczników energii elektrycznej w trybie ciągłej aktualizacji i uzupełniania (licznik musi pracować zgodnie z czasem urzędowym (tryb lato-zima)) interwał czasowy, z którym będą odbywać się kolejne odczyty wartości chwilowych i profili mocy (zakres: 1 60 sekund). W czasie odczytu zestawu danych pomiarowych liczników energii (zdefiniowanych w Tryb odczytu dla harmonogramu odczytowego) następuje wstrzymanie aktualizacji wartości chwilowych parametry te określają zakres wartości pobieranych z liczników energii elektrycznej, np. stany liczydeł, napięcia, prądy, moce chwilowe Wersja instrukcji: TK/3001/035/006 Strona 20 z 27

21 Widok zakładki programu MKi3-sm konfigurator: Parametry odczytów Opis parametrów modemu W zakładce Parametry modemu, naleŝy zdefiniować parametry modułu opisane w poniŝszej tabeli. Id Parametr Opis parametr uruchamiający obsługę modemu PSTN lub GSM przez moduł MKi3-sm 1 Obsługa modemu 2 Dostęp na hasło zatrzymany standardowy (PSTN) GSM (CSD) nieaktywna obsługa modemu obsługa modemu komutowanej sieci telefonicznej PSTN obsługa modemu sieci komórkowej GSM (tryb CSD) autoryzacja dostępu dla połączenia modemowego. Hasłem dostępu jest Hasło uŝytkownika znajdujące się w grupie Parametrów serwera (punkt 6.2.6) 3 Numer PIN (modem GSM) numer PIN przypisany dla karty SIM. Wymagany w trybie obsługi modemu GSM 4 String inicjujący zestaw komend AT określających parametry modemu 5 Prędkość modemu 6 Liczba dzwonków 7 Tryb transparentny prędkość transmisji danych dla łącza MKi3-sm < > modem. Prędkość moŝe wynosić 1200, 2400, 4800, 9600, 19200, 38400, lub bit/s liczba ta określa ilość dzwonków, po której moduł MKi3-sm odbierze połączenie. zakres: 1 9 dzwonków umoŝliwia bezpośrednią transmisję danych z liczników energii zgodnie z ich protokołem Widok zakładki programu MKi3-sm konfigurator: Parametry modemu Wersja instrukcji: TK/3001/035/006 Strona 21 z 27

22 6.2.6 Opis parametrów serwera W zakładce Parametry serwera, naleŝy zdefiniować parametry modułu opisane w poniŝszej tabeli. Id Parametr Opis 1 Miejsce instalacji nazwa określająca miejsce, w którym został zainstalowany moduł MKi3-sm. Nazwa ta będzie zawarta w temacie wiadomości wysyłanych przez moduł 2 Adres IP statyczny adres IP modułu MKi3-sm (domyślny: ) 3 Maska podsieci maska sieci komputerowej, w której jest włączony moduł MKi3-sm (domyślna: ) 4 Brama domyślna adres IP serwera pełniącego funkcję bramy w sieci komputerowej (gateway) 5 Nazwa hosta określa nazwę komputera pełniącego rolę hosta w sieci komputerowej 6 Adres serwera DNS adres IP serwera DNS. Aktywny parametr ( wartość róŝna od ) - wymaga podania Nazwa serwera SMTP Nieaktywny parametr ( wartość ) - wymaga podania Adres IP serwera SMTP parametry portów TCP/IP (4 niezaleŝne porty) uŝywanych do transmisji danych pomiarowych z liczników energii elektrycznej: 7 Parametry portów TCP/IP (1 4) 8 Administrator 9 Hasło administratora 10 UŜytkownik 11 Hasło uŝytkownika Numer Tryb Priorytet numer portu TCP/IP tryb pracy: standardowy zgodny z protokołem modułu MKi3-sm transparentny zgodny z protokołem licznika moŝliwość definiowania priorytetów dostępu do danych licznika energii w trybie połączenia bezpośredniego. nazwa administratora uŝywana wraz z hasłem administratora podczas procesu logowania do modułu MKi3-sm (domyślna: admin) hasło administratora uŝywane wraz z nazwą administratora podczas procesu logowania do modułu MKi3-sm (domyślne: nimda) nazwa uŝytkownika uŝywana wraz z hasłem uŝytkownika podczas procesu logowania do modułu MKi3-sm. Uwaga: Logowanie przez stronę www do urządzenia na konto uŝytkownika pozwala jedynie na przegląd danych z liczników, opcje konfiguracyjne są niedostępne hasło uŝytkownika uŝywane wraz z nazwą uŝytkownika podczas procesu logowania do modułu MKi3-sm. Hasło uŝytkownika jest równieŝ hasłem autoryzacji dla połączenia modemowego 12 Uwierzytelnianie dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 13 Port serwera SMTP port serwera pocztowego SMTP (domyślnie: 25) 14 Adres serwera SMTP 15 Nazwa serwera SMTP adres IP serwera pocztowego, za pomocą którego moduł MKi3-sm będzie przesyłał dane . JeŜeli został wprowadzony Adres IP serwera DNS - parametr nieaktywny. Wartość oznacza nieaktywność funkcji przesyłania danych nazwa serwera pocztowego, za pomocą którego moduł MKi3-sm będzie przesyłał dane . JeŜeli został wprowadzony Adres IP serwera SMTP - parametr nieaktywny 16 Nazwa konta nazwa konta dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 17 Hasło hasło dla serwerów SMTP wymagających uwierzytelniania konta nadawcy 18 Adres nadawcy adres nadawcy wiadomości wysyłanych przez MKi3-sm 19 Adres odbiorcy (1 4) maksymalnie cztery adresy , na które moduł komunikacyjny MKi3-sm przesyła wiadomości zawierające dane pomiarowe odbiorców energii elektrycznej Wersja instrukcji: TK/3001/035/006 Strona 22 z 27

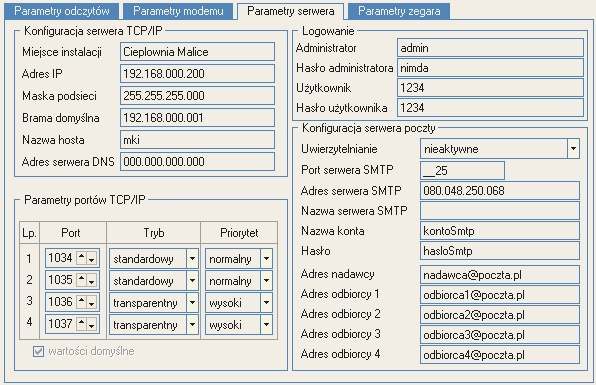

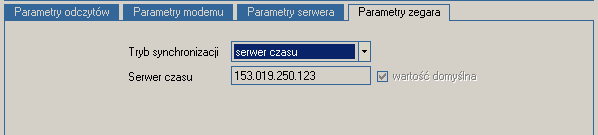

23 Widok zakładki programu MKi3-sm konfigurator: Parametry serwera Opis parametrów zegara W zakładce Parametry zegara, naleŝy zdefiniować parametry modułu opisane w poniŝszej tabeli. Id Parametr Opis 1 2 Tryb synchronizacji: serwer czasu Serwer czasu Tryb synchronizacji: zegar licznika Zegar licznika moduł synchronizuje swój wewnętrzny zegar na podstawie danych pozyskiwanych ze wskazanego serwera czasu w protokole Daytime adres IP serwera czasu, z którego moduł pobierze wzorzec czasu, np moduł synchronizuje swój wewnętrzny zegar na podstawie daty i czasu odczytanego ze wskazanego licznika W tym polu wskazuje się licznik, który ma słuŝyć modułowi za wzorzec czasu Widok zakładki programu MKi3-sm konfigurator: Parametry zegara Wersja instrukcji: TK/3001/035/006 Strona 23 z 27

24 6.2.8 Parametry oprogramowania, konfiguracja numeru seryjnego Parametry dostępne wyłącznie dla oprogramowania serwisowego MKi3-sm konfigurator. Id Parametr Opis 1 Wersja oprogramowania (tylko do odczytu) informacja o wersji oprogramowania wewnętrznego urządzenia. Opis MKI v03.02 określa oprogramowanie MKi3-sm w wersji v (Uwaga: numer wersji moŝe ulegać zmianie) 2 Numer seryjny parametr określający numer seryjny modułu MKi3-sm zgodny z jego numerem na tabliczce znamionowej. Uwaga: parametr ustalany fabrycznie nie naleŝy go zmieniać 3 Identyfikator pamięci (tylko do odczytu) identyfikator pamięci wewnętrznej modułu, w której zapisywane są parametry pracy 4 Adres MAC (tylko do odczytu) adres sprzętowy MAC, identyfikujący urządzenie w sieci Internetowej Moduł MKi3-sm posiada identyfikujący go numer seryjny, który powinien być zawsze zgodny z numerem podanym na tabliczce znamionowej. Program MKi3-sm konfigurator posiada moŝliwość odczytu i modyfikacji w/w numeru. Uwaga: KaŜdy moduł komunikacyjny MKi3-sm posiada przypisany na etapie produkcji numer seryjny, którego nie naleŝy modyfikować (z wyjątkiem operacji serwisowych związanych ze zmianą oprogramowania urządzenia) Odczyt konfiguracji modułu MKi3-sm Odczytu konfiguracji modułu MKi3-sm moŝemy dokonać po uprzedniej aktywacji połączenia z modułem (pkt Nawiązanie połączenia z modułem MKi3-sm ). Opis parametrów konfiguracji został przedstawiony w pkt. od do W celu odczytu konfiguracji z modułu MKi3-sm naleŝy: kliknąć przycisk Odczyt konfiguracji (skrót klawiszowy Alt+O) lub wybrać pozycję menu Konfiguracja Odczytaj (skrót klawiszowy Alt+O) W trakcie odczytu konfiguracji pasek statusu pokaŝe komunikat Odczyt konfiguracji : W przypadku prawidłowego zakończenia odczytu konfiguracji na ekranie pojawi się okno informacyjne Zakończony odczyt konfiguracji : Wersja instrukcji: TK/3001/035/006 Strona 24 z 27

25 W przypadku wystąpienia błędów w trakcie odczytu konfiguracji na ekranie pojawi się wybrane okno informacyjne: Błędny format konfiguracji (...) Brak połączenia z modułem MKi3- sm. błędny format konfiguracji związany z: niezgodnością sumy kontrolnej niezgodnością wersji oprogramowania przerwane połączenie z modułem MKi3-sm Zapis konfiguracji modułu MKi3-sm Zapis konfiguracji modułu MKi3-sm moŝemy dokonać po uprzedniej aktywacji połączenia z modułem (punkt Nawiązanie połączenia z modułem MKi3-sm ). W celu zapisania konfiguracji do modułu MKi3-sm naleŝy: kliknąć przycisk Zapis konfiguracji (skrót klawiszowy Alt+Z) lub wybrać pozycję menu Konfiguracja Zapisz (skrót klawiszowy Alt+Z) W trakcie zapisu konfiguracji pasek statusu pokaŝe komunikat Zapis konfiguracji: W przypadku prawidłowego zakończenia zapisu konfiguracji na ekranie pojawi się okno informacyjne Zakończony zapis konfiguracji : W przypadku wystąpienia błędów w trakcie zapisu konfiguracji na ekranie pojawi się wybrane okno informacyjne: Niezgodność wersji :... Brak połączenia z modułem MKi3- sm. niezgodność wersji konfiguracji bieŝącej modułu MKi3-sm z wersją konfiguracji zapisywanej przerwane połączenie z modułem MKi3-sm W przypadku wystąpienia róŝnicy w bieŝącym i zapisywanym numerze seryjnym modułu na ekranie pojawi się okno potwierdzenia: Akceptacja Brak akceptacji oznacza kontynuowanie zapisu konfiguracji. oznacza przerwanie zapisu konfiguracji. Wersja instrukcji: TK/3001/035/006 Strona 25 z 27

26 W przypadku niepoprawnego formatu parametrów konfiguracji na ekranie pojawia się okno informacyjne z listą błędów i zostaje przerwany proces zapisu konfiguracji: Odczyt z pliku konfiguracji modułu MKi3-sm Program MKi3-sm konfigurator umoŝliwia archiwizację konfiguracji modułu MKi3-sm w postaci plików binarnych z rozszerzeniem *.MCF (np. mki3_sm_czwa_gwiezdna.mcf ). W celu odczytu konfiguracji z pliku *.MCF naleŝy: wybrać pozycję menu Konfiguracja Odczytaj z pliku (skrót klawiszowy Ctrl+O), w oknie Otwórz wybrać właściwy plik. W przypadku prawidłowego zakończenia odczytu konfiguracji na ekranie pojawi się okno informacyjne Zakończony odczyt konfiguracji : W przypadku wystąpienia błędów w trakcie odczytu konfiguracji na ekranie pojawi się okno informacyjne: Błędny format konfiguracji (...) błędny format konfiguracji związany z: niezgodnością sumy kontrolnej niezgodnością wersji oprogramowania Zapis do pliku konfiguracji modułu MKi3-sm Program MKi3-sm konfigurator umoŝliwia archiwizację konfiguracji modułu MKi3-sm w postaci plików binarnych z rozszerzeniem *.MCF (np. mki4_sm_czwa_gwiezdna.mcf ). W celu zapisu konfiguracji w pliku *.MCF naleŝy: wybrać pozycję menu Konfiguracja Zapisz do pliku (skrót klawiszowy Ctrl+Z), w oknie Zapisz jako: wpisać nazwę pliku. Wersja instrukcji: TK/3001/035/006 Strona 26 z 27

27 W przypadku prawidłowego zakończenia zapisu konfiguracji na ekranie pojawi się okno informacyjne Zakończony zapis konfiguracji : Zamknięcie połączenia z modułem MKi3-sm a) polecenie Rozłącz Aby zakończyć aktywne połączenie z modułem komunikacyjnym MKi3-sm naleŝy: kliknąć przycisk Rozłącz (skrót klawiszowy Alt+R) lub wybrać pozycję menu Konfiguracja Rozłącz (skrót klawiszowy Alt+R). Po zakończeniu połączenia komunikacyjnego z modułem na ekranie pojawi się okno informacyjne Przerwane połączenie z modułem MKi3-sm : Uwaga: Przed zamknięciem programu MKi3-sm konfigurator jeŝeli jest aktywne połączenie z modułem naleŝy wykonać operację Rozłącz. Jest to warunek konieczny, aby moduł MKi3-sm po zmianie konfiguracji powrócił do standardowego trybu pracy (zakończenie trybu serwisowego). b) polecenie Przerwij Aby przerwać aktywną operację (połączenie, zapis konfiguracji, odczyt konfiguracji) naleŝy: kliknąć przycisk Przerwij (skrót klawiszowy Alt+W). Polecenie Przerwij kończy aktywną operację i zamyka połączenie z modułem (jeŝeli jest aktywne połączenie). Na ekranie pojawi się okno informacyjne Przerwane połączenie z modułem MKi3-sm : Wersja instrukcji: TK/3001/035/006 Strona 27 z 27
