PRZEŁĄCZNIK BROCADE 6510

Transkrypt

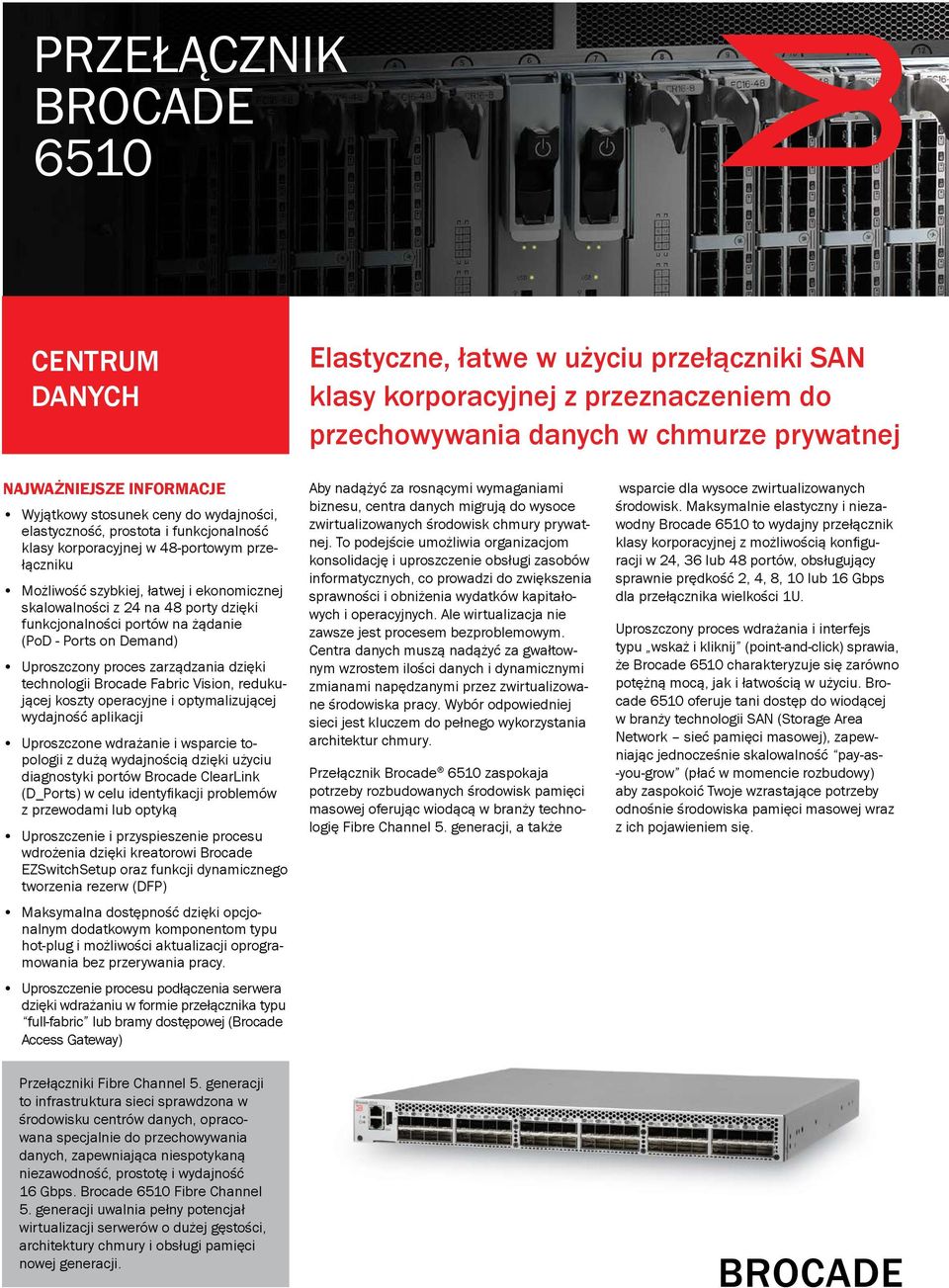

1 PRZEŁĄCZNIK BROCADE 6510 CENTRUM DANYCH Elastyczne, łatwe w użyciu przełączniki SAN klasy korporacyjnej z przeznaczeniem do przechowywania danych w chmurze prywatnej NAJWAŻNIEJSZE INFORMACJE Wyjątkowy stosunek ceny do wydajności, elastyczność, prostota i funkcjonalność klasy korporacyjnej w 48-portowym przełączniku Możliwość szybkiej, łatwej i ekonomicznej skalowalności z 24 na 48 porty dzięki funkcjonalności portów na żądanie (PoD - Ports on Demand) Uproszczony proces zarządzania dzięki technologii Brocade Fabric Vision, redukującej koszty operacyjne i optymalizującej wydajność aplikacji Uproszczone wdrażanie i wsparcie topologii z dużą wydajnością dzięki użyciu diagnostyki portów Brocade ClearLink (D_Ports) w celu identyfikacji problemów z przewodami lub optyką Uproszczenie i przyspieszenie procesu wdrożenia dzięki kreatorowi Brocade EZSwitchSetup oraz funkcji dynamicznego tworzenia rezerw (DFP) Maksymalna dostępność dzięki opcjonalnym dodatkowym komponentom typu hot-plug i możliwości aktualizacji oprogramowania bez przerywania pracy. Uproszczenie procesu podłączenia serwera dzięki wdrażaniu w formie przełącznika typu full-fabric lub bramy dostępowej (Brocade Access Gateway) Aby nadążyć za rosnącymi wymaganiami biznesu, centra danych migrują do wysoce zwirtualizowanych środowisk chmury prywatnej. To podejście umożliwia organizacjom konsolidację i uproszczenie obsługi zasobów informatycznych, co prowadzi do zwiększenia sprawności i obniżenia wydatków kapitałowych i operacyjnych. Ale wirtualizacja nie zawsze jest procesem bezproblemowym. Centra danych muszą nadążyć za gwałtownym wzrostem ilości danych i dynamicznymi zmianami napędzanymi przez zwirtualizowane środowiska pracy. Wybór odpowiedniej sieci jest kluczem do pełnego wykorzystania architektur chmury. Przełącznik Brocade 6510 zaspokaja potrzeby rozbudowanych środowisk pamięci masowej oferując wiodącą w branży technologię Fibre Channel 5. generacji, a także wsparcie dla wysoce zwirtualizowanych środowisk. Maksymalnie elastyczny i niezawodny Brocade 6510 to wydajny przełącznik klasy korporacyjnej z możliwością konfiguracji w 24, 36 lub 48 portów, obsługujący sprawnie prędkość 2, 4, 8, 10 lub 16 Gbps dla przełącznika wielkości 1U. Uproszczony proces wdrażania i interfejs typu wskaż i kliknij (point-and-click) sprawia, że Brocade 6510 charakteryzuje się zarówno potężną mocą, jak i łatwością w użyciu. Brocade 6510 oferuje tani dostęp do wiodącej w branży technologii SAN (Storage Area Network sieć pamięci masowej), zapewniając jednocześnie skalowalność pay-as- -you-grow (płać w momencie rozbudowy) aby zaspokoić Twoje wzrastające potrzeby odnośnie środowiska pamięci masowej wraz z ich pojawieniem się. Przełączniki Fibre Channel 5. generacji to infrastruktura sieci sprawdzona w środowisku centrów danych, opracowana specjalnie do przechowywania danych, zapewniająca niespotykaną niezawodność, prostotę i wydajność 16 Gbps. Brocade 6510 Fibre Channel 5. generacji uwalnia pełny potencjał wirtualizacji serwerów o dużej gęstości, architektury chmury i obsługi pamięci nowej generacji.

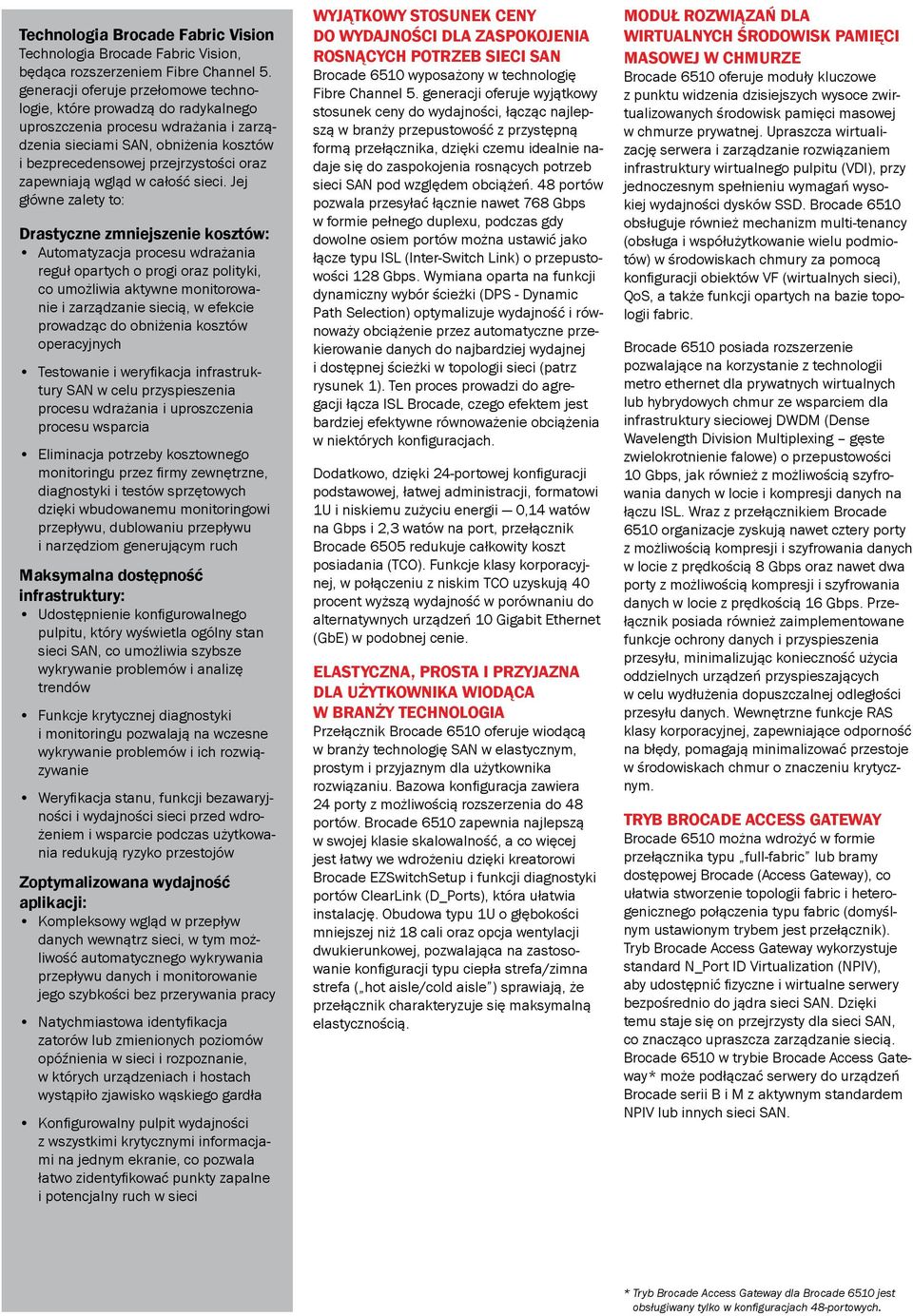

2 Technologia Brocade Fabric Vision Technologia Brocade Fabric Vision, będąca rozszerzeniem Fibre Channel 5. generacji oferuje przełomowe technologie, które prowadzą do radykalnego uproszczenia procesu wdrażania i zarządzenia sieciami SAN, obniżenia kosztów i bezprecedensowej przejrzystości oraz zapewniają wgląd w całość sieci. Jej główne zalety to: Drastyczne zmniejszenie kosztów: Automatyzacja procesu wdrażania reguł opartych o progi oraz polityki, co umożliwia aktywne monitorowanie i zarządzanie siecią, w efekcie prowadząc do obniżenia kosztów operacyjnych Testowanie i weryfikacja infrastruktury SAN w celu przyspieszenia procesu wdrażania i uproszczenia procesu wsparcia Eliminacja potrzeby kosztownego monitoringu przez firmy zewnętrzne, diagnostyki i testów sprzętowych dzięki wbudowanemu monitoringowi przepływu, dublowaniu przepływu i narzędziom generującym ruch Maksymalna dostępność infrastruktury: Udostępnienie konfigurowalnego pulpitu, który wyświetla ogólny stan sieci SAN, co umożliwia szybsze wykrywanie problemów i analizę trendów Funkcje krytycznej diagnostyki i monitoringu pozwalają na wczesne wykrywanie problemów i ich rozwiązywanie Weryfikacja stanu, funkcji bezawaryjności i wydajności sieci przed wdrożeniem i wsparcie podczas użytkowania redukują ryzyko przestojów Zoptymalizowana wydajność aplikacji: Kompleksowy wgląd w przepływ danych wewnątrz sieci, w tym możliwość automatycznego wykrywania przepływu danych i monitorowanie jego szybkości bez przerywania pracy Natychmiastowa identyfikacja zatorów lub zmienionych poziomów opóźnienia w sieci i rozpoznanie, w których urządzeniach i hostach wystąpiło zjawisko wąskiego gardła Konfigurowalny pulpit wydajności z wszystkimi krytycznymi informacjami na jednym ekranie, co pozwala łatwo zidentyfikować punkty zapalne i potencjalny ruch w sieci WYJĄTKOWY STOSUNEK CENY DO WYDAJNOŚCI DLA ZASPOKOJENIA ROSNĄCYCH POTRZEB SIECI SAN Brocade 6510 wyposażony w technologię Fibre Channel 5. generacji oferuje wyjątkowy stosunek ceny do wydajności, łącząc najlepszą w branży przepustowość z przystępną formą przełącznika, dzięki czemu idealnie nadaje się do zaspokojenia rosnących potrzeb sieci SAN pod względem obciążeń. 48 portów pozwala przesyłać łącznie nawet 768 Gbps w formie pełnego duplexu, podczas gdy dowolne osiem portów można ustawić jako łącze typu ISL (Inter-Switch Link) o przepustowości 128 Gbps. Wymiana oparta na funkcji dynamiczny wybór ścieżki (DPS - Dynamic Path Selection) optymalizuje wydajność i równoważy obciążenie przez automatyczne przekierowanie danych do najbardziej wydajnej i dostępnej ścieżki w topologii sieci (patrz rysunek 1). Ten proces prowadzi do agregacji łącza ISL Brocade, czego efektem jest bardziej efektywne równoważenie obciążenia w niektórych konfiguracjach. Dodatkowo, dzięki 24-portowej konfiguracji podstawowej, łatwej administracji, formatowi 1U i niskiemu zużyciu energii 0,14 watów na Gbps i 2,3 watów na port, przełącznik Brocade 6505 redukuje całkowity koszt posiadania (TCO). Funkcje klasy korporacyjnej, w połączeniu z niskim TCO uzyskują 40 procent wyższą wydajność w porównaniu do alternatywnych urządzeń 10 Gigabit Ethernet (GbE) w podobnej cenie. ELASTYCZNA, PROSTA I PRZYJAZNA DLA UŻYTKOWNIKA WIODĄCA W BRANŻY TECHNOLOGIA Przełącznik Brocade 6510 oferuje wiodącą w branży technologię SAN w elastycznym, prostym i przyjaznym dla użytkownika rozwiązaniu. Bazowa konfiguracja zawiera 24 porty z możliwością rozszerzenia do 48 portów. Brocade 6510 zapewnia najlepszą w swojej klasie skalowalność, a co więcej jest łatwy we wdrożeniu dzięki kreatorowi Brocade EZSwitchSetup i funkcji diagnostyki portów ClearLink (D_Ports), która ułatwia instalację. Obudowa typu 1U o głębokości mniejszej niż 18 cali oraz opcja wentylacji dwukierunkowej, pozwalająca na zastosowanie konfiguracji typu ciepła strefa/zimna strefa ( hot aisle/cold aisle ) sprawiają, że przełącznik charakteryzuje się maksymalną elastycznością. MODUŁ ROZWIĄZAŃ DLA WIRTUALNYCH ŚRODOWISK PAMIĘCI MASOWEJ W CHMURZE Brocade 6510 oferuje moduły kluczowe z punktu widzenia dzisiejszych wysoce zwirtualizowanych środowisk pamięci masowej w chmurze prywatnej. Upraszcza wirtualizację serwera i zarządzanie rozwiązaniem infrastruktury wirtualnego pulpitu (VDI), przy jednoczesnym spełnieniu wymagań wysokiej wydajności dysków SSD. Brocade 6510 obsługuje również mechanizm multi-tenancy (obsługa i współużytkowanie wielu podmiotów) w środowiskach chmury za pomocą konfiguracji obiektów VF (wirtualnych sieci), QoS, a także funkcji opartych na bazie topologii fabric. Brocade 6510 posiada rozszerzenie pozwalające na korzystanie z technologii metro ethernet dla prywatnych wirtualnych lub hybrydowych chmur ze wsparciem dla infrastruktury sieciowej DWDM (Dense Wavelength Division Multiplexing gęste zwielokrotnienie falowe) o przepustowości 10 Gbps, jak również z możliwością szyfrowania danych w locie i kompresji danych na łączu ISL. Wraz z przełącznikiem Brocade 6510 organizacje zyskują nawet cztery porty z możliwością kompresji i szyfrowania danych w locie z prędkością 8 Gbps oraz nawet dwa porty z możliwością kompresji i szyfrowania danych w locie z prędkością 16 Gbps. Przełącznik posiada również zaimplementowane funkcje ochrony danych i przyspieszenia przesyłu, minimalizując konieczność użycia oddzielnych urządzeń przyspieszających w celu wydłużenia dopuszczalnej odległości przesyłu danych. Wewnętrzne funkcje RAS klasy korporacyjnej, zapewniające odporność na błędy, pomagają minimalizować przestoje w środowiskach chmur o znaczeniu krytycznym. TRYB BROCADE ACCESS GATEWAY Brocade 6510 można wdrożyć w formie przełącznika typu full-fabric lub bramy dostępowej Brocade (Access Gateway), co ułatwia stworzenie topologii fabric i heterogenicznego połączenia typu fabric (domyślnym ustawionym trybem jest przełącznik). Tryb Brocade Access Gateway wykorzystuje standard N_Port ID Virtualization (NPIV), aby udostępnić fizyczne i wirtualne serwery bezpośrednio do jądra sieci SAN. Dzięki temu staje się on przejrzysty dla sieci SAN, co znacząco upraszcza zarządzanie siecią. Brocade 6510 w trybie Brocade Access Gateway* może podłączać serwery do urządzeń Brocade serii B i M z aktywnym standardem NPIV lub innych sieci SAN. * Tryb Brocade Access Gateway dla Brocade 6510 jest obsługiwany tylko w konfiguracjach 48-portowych.

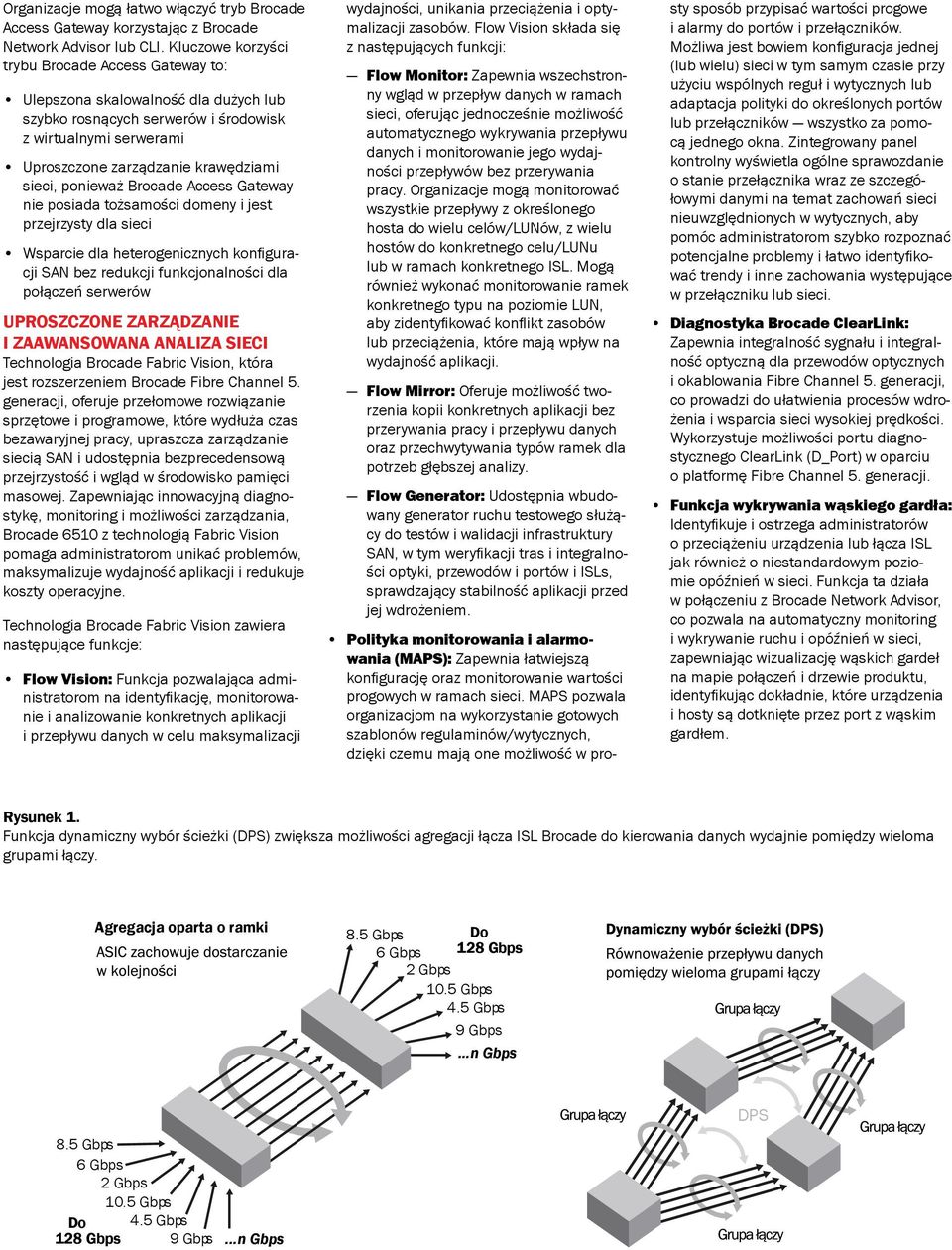

3 Organizacje mogą łatwo włączyć tryb Brocade Access Gateway korzystając z Brocade Network Advisor lub CLI. Kluczowe korzyści trybu Brocade Access Gateway to: Ulepszona skalowalność dla dużych lub szybko rosnących serwerów i środowisk z wirtualnymi serwerami Uproszczone zarządzanie krawędziami sieci, ponieważ Brocade Access Gateway nie posiada tożsamości domeny i jest przejrzysty dla sieci Wsparcie dla heterogenicznych konfiguracji SAN bez redukcji funkcjonalności dla połączeń serwerów UPROSZCZONE ZARZĄDZANIE I ZAAWANSOWANA ANALIZA SIECI Technologia Brocade Fabric Vision, która jest rozszerzeniem Brocade Fibre Channel 5. generacji, oferuje przełomowe rozwiązanie sprzętowe i programowe, które wydłuża czas bezawaryjnej pracy, upraszcza zarządzanie siecią SAN i udostępnia bezprecedensową przejrzystość i wgląd w środowisko pamięci masowej. Zapewniając innowacyjną diagnostykę, monitoring i możliwości zarządzania, Brocade 6510 z technologią Fabric Vision pomaga administratorom unikać problemów, maksymalizuje wydajność aplikacji i redukuje koszty operacyjne. Technologia Brocade Fabric Vision zawiera następujące funkcje: Flow Vision: Funkcja pozwalająca administratorom na identyfikację, monitorowanie i analizowanie konkretnych aplikacji i przepływu danych w celu maksymalizacji wydajności, unikania przeciążenia i optymalizacji zasobów. Flow Vision składa się z następujących funkcji: Flow Monitor: Zapewnia wszechstronny wgląd w przepływ danych w ramach sieci, oferując jednocześnie możliwość automatycznego wykrywania przepływu danych i monitorowanie jego wydajności przepływów bez przerywania pracy. Organizacje mogą monitorować wszystkie przepływy z określonego hosta do wielu celów/lunów, z wielu hostów do konkretnego celu/lunu lub w ramach konkretnego ISL. Mogą również wykonać monitorowanie ramek konkretnego typu na poziomie LUN, aby zidentyfikować konflikt zasobów lub przeciążenia, które mają wpływ na wydajność aplikacji. Flow Mirror: Oferuje możliwość tworzenia kopii konkretnych aplikacji bez przerywania pracy i przepływu danych oraz przechwytywania typów ramek dla potrzeb głębszej analizy. Flow Generator: Udostępnia wbudowany generator ruchu testowego służący do testów i walidacji infrastruktury SAN, w tym weryfikacji tras i integralności optyki, przewodów i portów i ISLs, sprawdzający stabilność aplikacji przed jej wdrożeniem. Polityka monitorowania i alarmowania (MAPS): Zapewnia łatwiejszą konfigurację oraz monitorowanie wartości progowych w ramach sieci. MAPS pozwala organizacjom na wykorzystanie gotowych szablonów regulaminów/wytycznych, dzięki czemu mają one możliwość w prosty sposób przypisać wartości progowe i alarmy do portów i przełączników. Możliwa jest bowiem konfiguracja jednej (lub wielu) sieci w tym samym czasie przy użyciu wspólnych reguł i wytycznych lub adaptacja polityki do określonych portów lub przełączników wszystko za pomocą jednego okna. Zintegrowany panel kontrolny wyświetla ogólne sprawozdanie o stanie przełącznika wraz ze szczegółowymi danymi na temat zachowań sieci nieuwzględnionych w wytycznych, aby pomóc administratorom szybko rozpoznać potencjalne problemy i łatwo identyfikować trendy i inne zachowania występujące w przełączniku lub sieci. Diagnostyka Brocade ClearLink: Zapewnia integralność sygnału i integralność optyczną dla przewodów optycznych i okablowania Fibre Channel 5. generacji, co prowadzi do ułatwienia procesów wdrożenia i wsparcia sieci wysokiej prędkości. Wykorzystuje możliwości portu diagnostycznego ClearLink (D_Port) w oparciu o platformę Fibre Channel 5. generacji. Funkcja wykrywania wąskiego gardła: Identyfikuje i ostrzega administratorów o przeciążeniu urządzenia lub łącza ISL jak również o niestandardowym poziomie opóźnień w sieci. Funkcja ta działa w połączeniu z Brocade Network Advisor, co pozwala na automatyczny monitoring i wykrywanie ruchu i opóźnień w sieci, zapewniając wizualizację wąskich gardeł na mapie połączeń i drzewie produktu, identyfikując dokładnie, które urządzenia i hosty są dotknięte przez port z wąskim gardłem. Rysunek 1. Funkcja dynamiczny wybór ścieżki (DPS) zwiększa możliwości agregacji łącza ISL Brocade do kierowania danych wydajnie pomiędzy wieloma grupami łączy. Agregacja oparta o ramki 8.5 Gbps Do 6 Gbps 128 Gbps 2 Gbps 10.5 Gbps 4.5 Gbps 9 Gbps...n Gbps 8.5 Gbps 6 Gbps 2 Gbps 10.5 Gbps Do 128 Gbps 4.5 Gbps 9 Gbps...n Gbps DPS

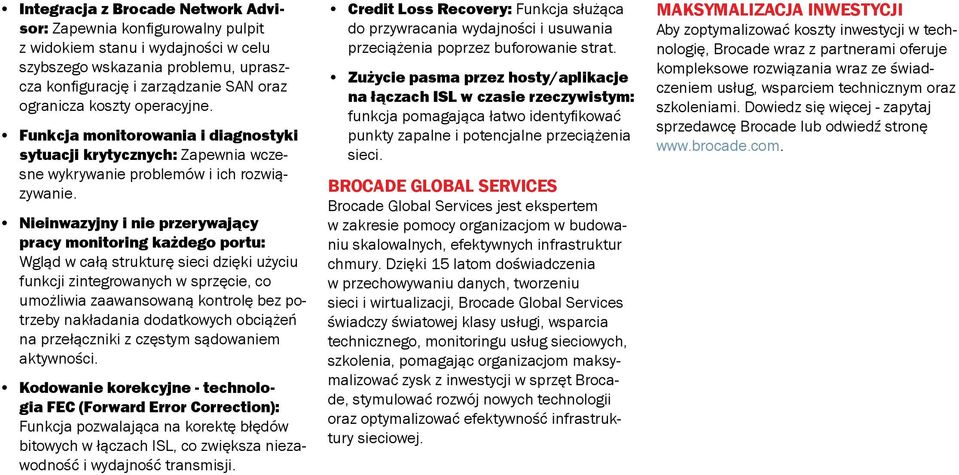

4 Integracja z Brocade Network Advisor: Zapewnia konfigurowalny pulpit z widokiem stanu i wydajności w celu szybszego wskazania problemu, upraszcza konfigurację i zarządzanie SAN oraz ogranicza koszty operacyjne. Funkcja monitorowania i diagnostyki sytuacji krytycznych: Zapewnia wczesne wykrywanie problemów i ich rozwiązywanie. Nieinwazyjny i nie przerywający pracy monitoring każdego portu: Wgląd w całą strukturę sieci dzięki użyciu funkcji zintegrowanych w sprzęcie, co umożliwia zaawansowaną kontrolę bez potrzeby nakładania dodatkowych obciążeń na przełączniki z częstym sądowaniem aktywności. Kodowanie korekcyjne - technologia FEC (Forward Error Correction): Funkcja pozwalająca na korektę błędów bitowych w łączach ISL, co zwiększa niezawodność i wydajność transmisji. Credit Loss Recovery: Funkcja służąca do przywracania wydajności i usuwania przeciążenia poprzez buforowanie strat. Zużycie pasma przez hosty/aplikacje na łączach ISL w czasie rzeczywistym: funkcja pomagająca łatwo identyfikować punkty zapalne i potencjalne przeciążenia sieci. BROCADE GLOBAL SERVICES Brocade Global Services jest ekspertem w zakresie pomocy organizacjom w budowaniu skalowalnych, efektywnych infrastruktur chmury. Dzięki 15 latom doświadczenia w przechowywaniu danych, tworzeniu sieci i wirtualizacji, Brocade Global Services świadczy światowej klasy usługi, wsparcia technicznego, monitoringu usług sieciowych, szkolenia, pomagając organizacjom maksymalizować zysk z inwestycji w sprzęt Brocade, stymulować rozwój nowych technologii oraz optymalizować efektywność infrastruktury sieciowej. MAKSYMALIZACJA INWESTYCJI Aby zoptymalizować koszty inwestycji w technologię, Brocade wraz z partnerami oferuje kompleksowe rozwiązania wraz ze świadczeniem usług, wsparciem technicznym oraz szkoleniami. Dowiedz się więcej - zapytaj sprzedawcę Brocade lub odwiedź stronę

5 SPECYFIKACJA BROCADE 6510 Architektura Systemu Porty sieciowe Tryb przełącznika (domyślny): 24, 36, i 48 portów, konfiguracja (rozbudowa 12 portów za pomocą funkcji PoD); porty E, F, M, D, EX Domyślne mapowanie portów Brocade Access Gateway: 40 portów F, 8 portów N Skalowalność Zatwierdzone maksimum Pełna architektura sieci z maksymalną ilością 239 przełączników 6000 aktywnych węzłów; 56 przełączników, 19 przeskoków w Brocade Fabric OS ; certyfikowanie większych sieci na żądanie Wydajność Kanał światłowodowy: prędkość liniowa 2,125 Gbps, pełny duplex; prędkość liniowa 4,25 Gbps, pełny duplex; prędkość liniowa 8,5 Gbps, pełny duplex; prędkość liniowa 10,53 Gbps, pełny duplex; prędkość liniowa 14,025 Gbps, pełny duplex; automatyczne wykrywanie 2, 4, 8, i 16 Gbps; możliwość ustawienia prędkości 10 Gbps na stałe Typy portów Typy ruchu danych Typy mediów USB D_Port (Port diagnostyczny ClearLink), E_Port, EX_Port, F_Port, M_Port (Porty Mirror); opcjonalna kontrola typu portu Tryb Brocade Access Gateway: F_Port i włączony NPIV N_Port Przełączniki sieci wspierające unicast 16 Gbps: Brocade 6510 wymaga Brocade hot-pluggable SFP+, złącza LC; 16 Gbps SWL, LWL, ELWL 10 Gbps: Brocade 6510 wymaga Brocade hot-pluggable SFP+, złącza LC; 10 Gbps SWL, LWL 8 Gbps: Brocade 6510 wymaga Brocade hot-pluggable SFP+, złącza LC; 8 Gbps SWL, LWL, ELWL Kanał światłowodowy zależny od przewodu i prędkości portu Jeden port USB do pobierania logów systemowych i aktualizowania oprogramowania Agregacja ISL Zagregowana przepustowość Maksymalne opóźnienie sieci Maksymalny rozmiar ramki Bufory ramki Agregacja oparta o ramki z maksymalnie ośmioma portami 16 Gbps na ISL; do 128 Gbps na ISL. Równoważenie obciążenia poprzez wymianę pomiędzy łączami ISL z DPS zawartym w Brocade Fabric OS. 768 Gbps od końca do końca pełny duplex Opóźnienie dla lokalnych portów na poziomie 700 ns; szyfrowanie/kompresja 5.5 µsec na węzeł; kodowanie korekcyjne (FEC) dodaje 400 ns pomiędzy E_Ports (domyślnie włączone) bajtów danych 8192 dynamicznie alokowane Usługi sieciowe Uwaga: Niektóre usługi sieciowe nie są dostępne w trybie Brocade Access Gateway Polityka monitorowania i alarmowania (MAPS);- Flow Vision; Zaawansowany monitoring wydajności Brocade (APM) (zawiera Top Talkers dla E_Ports, F_Ports, i trybu sieci); Adaptacyjna sieć (Ingress Rate Limiting, izolacja ruchu, QoS); wykrywanie wąskich gardeł; zaawansowane dzielenie na strefy Brocade (domyślne dzielenie, port/wwn, dzielenie nadawania); Dynamic Fabric Provisioning (DFP); dynamiczny wybór ścieżki (DPS); rozszerzone sieci Brocade; rozszerzone odzyskiwanie BB; obserwacja sieci Brocade; FDMI; przekierowanie ramek; agregacja oparta o ramki; FSPF; zintegrowany routing; IPoFC; agregacja ISL Brocade; serwer zarządzania; NPIV; NTP v3; blokowanie portów; rejestracja informacji o zmianie stanu (RSCN); niezawodna usługa potwierdzania (RCS); optymalizacja aplikacji serwera (SAO); serwer prostych nazw (SNS); Wirtualne sieci (przełącznik logiczny, sieć logiczna) Klasy usług Klasa 2, Klasa 3, Klasa F (ramki między przełącznikami) Rozszerzenie Fibre Channel, kompresja w locie (Brocade LZO) i szyfrowanie (AES-GCM-256); Zintegrowane opcjonalne połączenie 10 Gbps światłowodu dla DWDM MAN

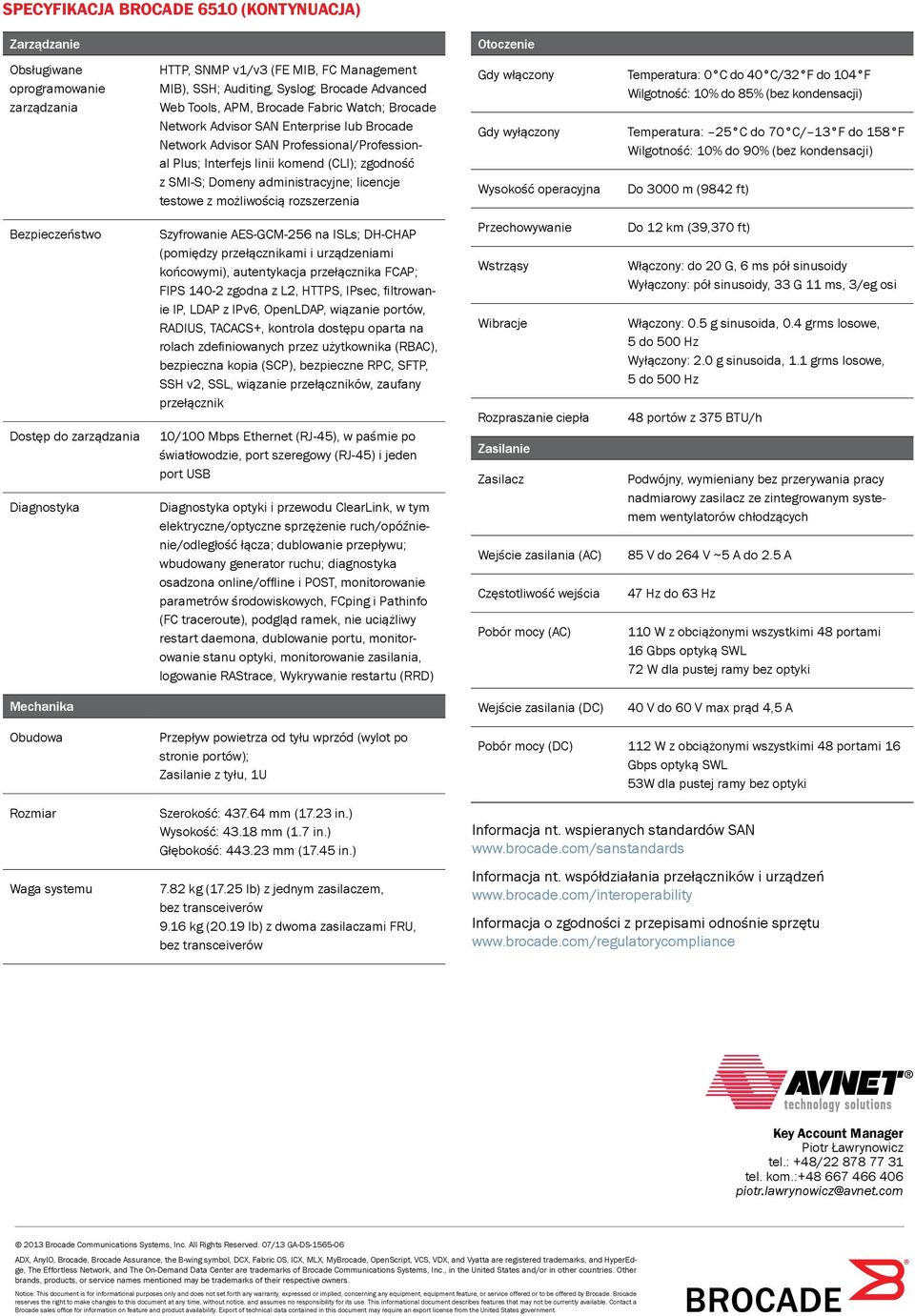

6 SPECYFIKACJA BROCADE 6510 (KONTYNUACJA) Zarządzanie Obsługiwane oprogramowanie zarządzania Bezpieczeństwo Dostęp do zarządzania Diagnostyka HTTP, SNMP v1/v3 (FE MIB, FC Management MIB), SSH; Auditing, Syslog; Brocade Advanced Web Tools, APM, Brocade Fabric Watch; Brocade Network Advisor SAN Enterprise lub Brocade Network Advisor SAN Professional/Professional Plus; Interfejs linii komend (CLI); zgodność z SMI-S; Domeny administracyjne; licencje testowe z możliwością rozszerzenia Szyfrowanie AES-GCM-256 na ISLs; DH-CHAP (pomiędzy przełącznikami i urządzeniami końcowymi), autentykacja przełącznika FCAP; FIPS zgodna z L2, HTTPS, IPsec, filtrowanie IP, LDAP z IPv6, OpenLDAP, wiązanie portów, RADIUS, TACACS+, kontrola dostępu oparta na rolach zdefiniowanych przez użytkownika (RBAC), bezpieczna kopia (SCP), bezpieczne RPC, SFTP, SSH v2, SSL, wiązanie przełączników, zaufany przełącznik 10/100 Mbps Ethernet (RJ-45), w paśmie po światłowodzie, port szeregowy (RJ-45) i jeden port USB Diagnostyka optyki i przewodu ClearLink, w tym elektryczne/optyczne sprzężenie ruch/opóźnienie/odległość łącza; dublowanie przepływu; wbudowany generator ruchu; diagnostyka osadzona online/offline i POST, monitorowanie parametrów środowiskowych, FCping i Pathinfo (FC traceroute), podgląd ramek, nie uciążliwy restart daemona, dublowanie portu, monitorowanie stanu optyki, monitorowanie zasilania, logowanie RAStrace, Wykrywanie restartu (RRD) Otoczenie Gdy włączony Temperatura: 0 C do 40 C/32 F do 104 F Wilgotność: 10% do 85% (bez kondensacji) Gdy wyłączony Temperatura: 25 C do 70 C/ 13 F do 158 F Wilgotność: 10% do 90% (bez kondensacji) Wysokość operacyjna Przechowywanie Wstrząsy Wibracje Rozpraszanie ciepła Zasilanie Zasilacz Wejście zasilania (AC) Częstotliwość wejścia Pobór mocy (AC) Do 3000 m (9842 ft) Do 12 km (39,370 ft) Włączony: do 20 G, 6 ms pół sinusoidy Wyłączony: pół sinusoidy, 33 G 11 ms, 3/eg osi Włączony: 0.5 g sinusoida, 0.4 grms losowe, 5 do 500 Hz Wyłączony: 2.0 g sinusoida, 1.1 grms losowe, 5 do 500 Hz 48 portów z 375 BTU/h Podwójny, wymieniany bez przerywania pracy nadmiarowy zasilacz ze zintegrowanym systemem wentylatorów chłodzących 85 V do 264 V ~5 A do 2.5 A 47 Hz do 63 Hz 110 W z obciążonymi wszystkimi 48 portami 16 Gbps optyką SWL 72 W dla pustej ramy bez optyki Mechanika Wejście zasilania (DC) 40 V do 60 V max prąd 4,5 A Obudowa Rozmiar Waga systemu Przepływ powietrza od tyłu wprzód (wylot po stronie portów); Zasilanie z tyłu, 1U Szerokość: mm (17.23 in.) Wysokość: mm (1.7 in.) Głębokość: mm (17.45 in.) 7.82 kg (17.25 lb) z jednym zasilaczem, bez transceiverów 9.16 kg (20.19 lb) z dwoma zasilaczami FRU, bez transceiverów Pobór mocy (DC) 112 W z obciążonymi wszystkimi 48 portami 16 Gbps optyką SWL 53W dla pustej ramy bez optyki Informacja nt. wspieranych standardów SAN Informacja nt. współdziałania przełączników i urządzeń Informacja o zgodności z przepisami odnośnie sprzętu Key Account Manager Piotr Ławrynowicz tel.: +48/ tel. kom.: piotr.lawrynowicz@avnet.com 2013 Brocade Communications Systems, Inc. All Rights Reserved. 07/13 GA-DS ADX, AnyIO, Brocade, Brocade Assurance, the B-wing symbol, DCX, Fabric OS, ICX, MLX, MyBrocade, OpenScript, VCS, VDX, and Vyatta are registered trademarks, and HyperEdge, The Effortless Network, and The On-Demand Data Center are trademarks of Brocade Communications Systems, Inc., in the United States and/or in other countries. Other brands, products, or service names mentioned may be trademarks of their respective owners. Notice: This document is for informational purposes only and does not set forth any warranty, expressed or implied, concerning any equipment, equipment feature, or service offered or to be offered by Brocade. Brocade reserves the right to make changes to this document at any time, without notice, and assumes no responsibility for its use. This informational document describes features that may not be currently available. Contact a Brocade sales office for information on feature and product availability. Export of technical data contained in this document may require an export license from the United States government.
