PRZEŁĄCZNIK BROCADE VDX 8770

Transkrypt

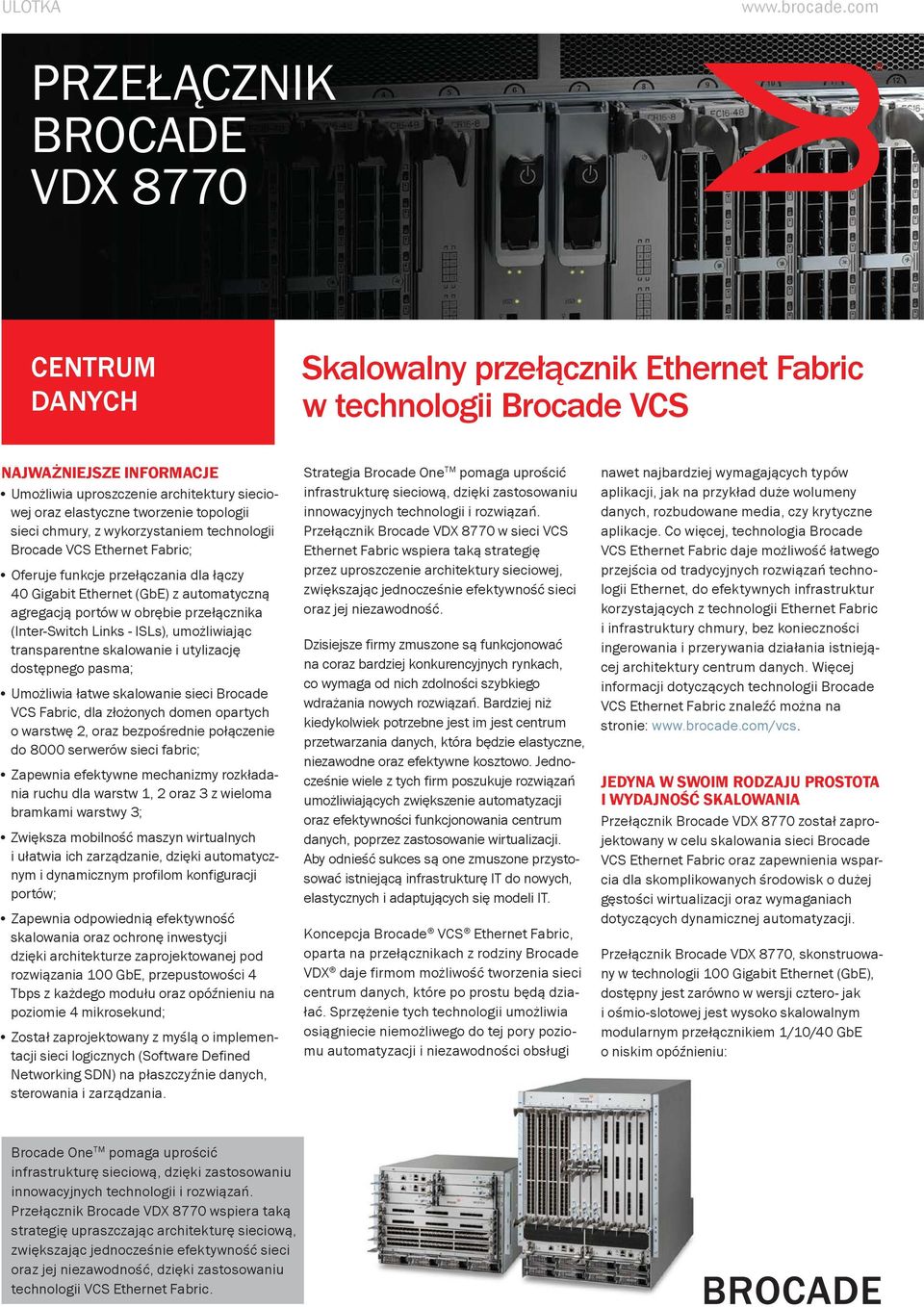

1 ULOTKA PRZEŁĄCZNIK BROCADE VDX 8770 CENTRUM DANYCH Skalowalny przełącznik Ethernet Fabric w technologii Brocade VCS NAJWAŻNIEJSZE INFORMACJE Umożliwia uproszczenie architektury sieciowej oraz elastyczne tworzenie topologii sieci chmury, z wykorzystaniem technologii Brocade VCS Ethernet Fabric; Oferuje funkcje przełączania dla łączy 40 Gigabit Ethernet (GbE) z automatyczną agregacją portów w obrębie przełącznika (Inter-Switch Links - ISLs), umożliwiając transparentne skalowanie i utylizację dostępnego pasma; Umożliwia łatwe skalowanie sieci Brocade VCS Fabric, dla złożonych domen opartych o warstwę 2, oraz bezpośrednie połączenie do 8000 serwerów sieci fabric; Zapewnia efektywne mechanizmy rozkładania ruchu dla warstw 1, 2 oraz 3 z wieloma bramkami warstwy 3; Zwiększa mobilność maszyn wirtualnych i ułatwia ich zarządzanie, dzięki automatycznym i dynamicznym profilom konfiguracji portów; Zapewnia odpowiednią efektywność skalowania oraz ochronę inwestycji dzięki architekturze zaprojektowanej pod rozwiązania 100 GbE, przepustowości 4 Tbps z każdego modułu oraz opóźnieniu na poziomie 4 mikrosekund; Został zaprojektowany z myślą o implementacji sieci logicznych (Software Defined Networking SDN) na płaszczyźnie danych, sterowania i zarządzania. Strategia Brocade One TM pomaga uprościć infrastrukturę sieciową, dzięki zastosowaniu innowacyjnych technologii i rozwiązań. Przełącznik Brocade VDX 8770 w sieci VCS Ethernet Fabric wspiera taką strategię przez uproszczenie architektury sieciowej, zwiększając jednocześnie efektywność sieci oraz jej niezawodność. Dzisiejsze firmy zmuszone są funkcjonować na coraz bardziej konkurencyjnych rynkach, co wymaga od nich zdolności szybkiego wdrażania nowych rozwiązań. Bardziej niż kiedykolwiek potrzebne jest im jest centrum przetwarzania danych, która będzie elastyczne, niezawodne oraz efektywne kosztowo. Jednocześnie wiele z tych firm poszukuje rozwiązań umożliwiających zwiększenie automatyzacji oraz efektywności funkcjonowania centrum danych, poprzez zastosowanie wirtualizacji. Aby odnieść sukces są one zmuszone przystosować istniejącą infrastrukturę IT do nowych, elastycznych i adaptujących się modeli IT. Koncepcja Brocade VCS Ethernet Fabric, oparta na przełącznikach z rodziny Brocade VDX daje firmom możliwość tworzenia sieci centrum danych, które po prostu będą działać. Sprzężenie tych technologii umożliwia osiągniecie niemożliwego do tej pory poziomu automatyzacji i niezawodności obsługi nawet najbardziej wymagających typów aplikacji, jak na przykład duże wolumeny danych, rozbudowane media, czy krytyczne aplikacje. Co więcej, technologia Brocade VCS Ethernet Fabric daje możliwość łatwego przejścia od tradycyjnych rozwiązań technologii Ethernet, do efektywnych infrastruktur korzystających z technologii Ethernet Fabric i infrastruktury chmury, bez konieczności ingerowania i przerywania działania istniejącej architektury centrum danych. Więcej informacji dotyczących technologii Brocade VCS Ethernet Fabric znaleźć można na stronie: JEDYNA W SWOIM RODZAJU PROSTOTA I WYDAJNOŚĆ SKALOWANIA Przełącznik Brocade VDX 8770 został zaprojektowany w celu skalowania sieci Brocade VCS Ethernet Fabric oraz zapewnienia wsparcia dla skomplikowanych środowisk o dużej gęstości wirtualizacji oraz wymaganiach dotyczących dynamicznej automatyzacji. Przełącznik Brocade VDX 8770, skonstruowany w technologii 100 Gigabit Ethernet (GbE), dostępny jest zarówno w wersji cztero- jak i ośmio-slotowej jest wysoko skalowalnym modularnym przełącznikiem 1/10/40 GbE o niskim opóźnieniu: Brocade One TM pomaga uprościć infrastrukturę sieciową, dzięki zastosowaniu innowacyjnych technologii i rozwiązań. Przełącznik Brocade VDX 8770 wspiera taką strategię upraszczając architekturę sieciową, zwiększając jednocześnie efektywność sieci oraz jej niezawodność, dzięki zastosowaniu technologii VCS Ethernet Fabric.

2 CZYM JEST TECHNOLOGIA ETHER- NET FABRIC? W porównaniu do klasycznej architektury hierarchicznej, koncepcja Ethernet Fabric łączy w sobie doskonałą efektywność, utylizację zasobów, dostępność wraz z prostotą obsługi (patrz Rysunek 1). Sieci takie zostały stworzone, aby zapewnić: Płaskość: eliminując potrzebę wykorzystywania protokołu drzewa połączeń (Spanning Tree Protocol - STP), zapewniając jednocześnie całkowitą kompatybilność z już istniejącymi sieciami technologii Ethernet. Elastyczność: mogą być wdrożone w obrębie architektur o dowolnej topologii, w celu jak najlepszego spełnienia wymagań, dla różnorodnych obciążeń. Niezawodność: wykorzystując wiele ścieżek najmniejszego kosztu, są w stanie zapewnić wysoką wydajność i dużą niezawodność. Elastyczność: dają możliwość prostego skalowania rozmiarów rozwiązań, w miarę zmieniających się potrzeb. Bardziej zaawansowane wdrożenia idei Ethernet Fabric czerpią z paradygmatów technologii Fibre Channel, umożliwiając: Samo-formowanie i funkcjonowanie jako autonomiczna całość logiczna, w obrębie której wszystkie węzły wiedzą o istnieniu pozostałych węzłów, jak również o wszystkich podłączonych urządzeniach fizycznych oraz logicznych. Zarządzanie może być realizowane w oparciu o domeny, nie zaś w oparciu o urządzenia, jak również definiowane będzie przez wprowadzenie ogólnej polityki, a niepowtarzającej się procedury. Funkcje te, w połączeniu z usprawnieniami wynikającymi z samej wirtualizacji, ułatwiają sprostanie wyzwaniom stawianym przez automatyzację wirtualizacji VM, w obrębie sieci, usprawniając tym samym automatyzację procesów IT. Zgodność z protokołami, takimi jak Fibre Channel over Ethernet (FCoE), może również stanowić cechę opisywanego rozwiązania, co jest pożądane jako środek ułatwiający umożliwienie ruchu pomiędzy środowiskiem sieci LAN, a sieciami przechowywania danych (SAN). Więcej informacji o technologii Ethernet Fabric znaleźć można na: Klasyczna hierarchiczna architektura Ethernet Rdzenia Warstwy: Agregacji Dostępowa Serwery z łączami 10 Gbps Warstwy: Rdzenia Krańca sieci Architektura Ethernet Fabric Serwery z łączami 10 Gbps Rysunek 1. Porównanie dwóch architektur technologii Ethernet. Idea Ethernet Fabric pozwala na wykorzystanie wszystkich ścieżek, umożliwiając jednocześnie większą skalowalność redukując tym samym złożoność zadań utrzymania. Automatyzacja dla mniejszego skomplikowania sieci: Przełącznik Brocade VDC 8770 oraz technologia VCS Fabric zapewniają uproszczenie sieci, co prowadzi do oszczędności czasu i zasobów, dzięki wykorzystaniu elastycznych, samo-tworzących się i samo-naprawiających się węzłów i połączeń sieciowych. Takie zarządzanie siecią jest efektywniejsze dzięki transparentnym, niewymagającym ingerencji funkcjom VM Discovery, konfiguracji sieci oraz VM Mobility. Wielowęzłowe sieci w technologii Fabric mogą być zarządzane jak pojedynczy element logiczny. Projekt umożliwiający skalowanie rozwiązania: Jako skalowalna platforma zaprojektowana z myślą o spełnieniu wymagań najbardziej wymagających aplikacji na świecie, Brocade VDX 8770 zapewnia wsparcie dla interfejsów o dużej gęstości danych 10 GbE oraz 40 GbE, wykorzystując projekt z 4 niezależnymi łączami 4 Tbps, co zapewnia długoterminową ochronę inwestycji. Urządzenie Brocade VDX 8770 zapewnia możliwość rozbudowy oraz elastyczność dla domen warstwy 2, dzięki wykorzystaniu mechanizmów balansowania obciążenia z obsługą wielu ścieżek (multipathing) na wielu warstwach. Jest ono w stanie obsługiwać do 8000 portów serwerowych w sieci typu Ethernet Fabric. Co więcej, Brocade VDX 8770 oferuje najwyższy poziom wsparcia dla aplikacji wrażliwych na opóźnienia, jak na przykład aplikacje obróbki obrazów, czy przeprowadzania analiz, gwarantując opóźnienia pomiędzy dowolnymi dwoma portami na poziomie około 4 mikrosekund. Stworzone z myślą o przyszłości: Urządzenie Brocade VDX 8770 może pracować w technologii 100 GbE, co czyni je doskonałym kandydatem do pracy w przyszłych środowiskach innowacyjnych, Scalability centrach danych nowej generacji. Ponadto urządzenie Brocade VDX 8770 wyposażone jest w odpowiednie komponenty sprzętowe, aby z powodzeniem obsłużyć pojawiające się protokoły sieciowe oparte o oprogramowanie (Software Defined Networking SDN), jak na przykład Open- Flow, VXLAN/NVGRE, czy inne. Interfejsy API w architekturze RESTful, zapewniają możliwość obsługi nowych wzorców zarządzania, takich jak OpenStack. ZAPROJEKTOWANE Z MYŚLĄ O NAJ- BARDZIEJ WYMAGAJĄCYCH SIECIACH CENTRUM DANYCH Brocade VDX 8770 to przełącznik o wysokiej wydajności, który jest w stanie sprostać nawet najwyższym wymaganiom sieci centrum danych. Do jego najważniejszych funkcji należą: Wsparcie technologii 1, 10 oraz 40 GbE, w celu spełnienia aktualnych wymagań oraz gotowość do obsługi technologii 100 GbE, wyjście naprzeciw przyszłym wymaganiom stawianym przed wykorzystywanym pasmem i technologiami. Przepustowość 4 Tbps dla slotów, w celu zapewnienia pokaźnej przepustowości z marginesem bezpieczeństwa. Opóźnienie na poziomie 4 mikrosekund, w celu zagwarantowania szybkiej odpowiedzi, szczególnie w przypadku aplikacji wrażliwych na opóźnienia. Wsparcie do adresów MAC dla pojedynczej jednostki sieci Ethernet Fabric, w celu zapewnienia odpowiedniej skalowalności dla wirtualizacji. Wsparcie dla ponad 8000 portów dla pojedynczej jednostki VCS sieci Ethernet Fabric, z efektywnym mechanizmem wyboru ścieżek multipathing, co umożliwia przełącznikowi obsługiwanie niezwykle dużych wdrożeń, przy zachowaniu możliwie

3 maksymalnego współczynnika utylizacji sieci. Wybór rodzaju stojaka z wieloma modułami łączy Elastyczny, modułowy projekt przełącznika oferuje możliwość zestawienia połączeń z innymi przełącznikami Brocade VDX 8770; przełącznikami sieci Fabric Brocade VDX 6710, 6720 oraz 6730; z tradycyjną infrastrukturą przełączników Ethernet; oraz bezpośrednio z serwerami. Dostępne są dwie opcje stojaków modułowych: cztero-, lub ośmio-miejscowe, co umożliwia odpowiednie dobranie urządzeń do potrzeb firmy. Są to następujące modele stojaków: Brocade VDX : zapewnia wsparcie do 192 portów 10 GbE, do 48 portów 40 GbE lub ich kombinacji. Brocade VDX : zapewnia wsparcie do 384 portów 10 GbE, do 96 portów 40 GbE lub ich kombinacji. Produkt Brocade VDX 8770 współpracuje również z różnorodnymi kartami łączy, oferując maksymalną elastyczność rozwiązań, w kontekście pasma portów, jak również wyboru technologii okablowania i łączy: 1 GbE: karta łączy 48 x 1 GbE udostępnia do 40 portów SFP/SFP skrętki miedzianej. 10 GbE: karta łączy 48 x 10 GbE udostępnia do 40 portów SFP+. 40 GbE: karta łączy 12 x 4 GbE udostępnia do 12 portów GbE QSFP. Agregacja i migracja z tradycyjnych środowisk technologii Ethernet Firmy wykorzystujące tradycyjną technologię Ethernet potrzebują odpowiedniego sposobu skalowania i powiększania wykorzystywanych sieci, zapewniając jednocześnie transparentną realizację migracji do technologii Fabric, dzięki czemu możliwe będzie wsparcie zaawansowanych rozwiązań wirtualizacji. Urządzenie Brocade VDX 8770 jest w stanie zapewnić organizacjom korzystającym z tradycyjnych, hierarchicznych sieci Ethernet następujące korzyści: Agregację wielu tradycyjnych przełączników warstwy dostępowej w obrębie warstwy agregacji sieci typu Fabric, z wykorzystaniem efektywnych funkcji multipathingu na wszystkich warstwach, w celu odizolowania przełączników rdzenia sieci od niepotrzebnej obsługi ruchu. Zapewnienie funkcjonalności sieci Fabric w warstwie dostępowej, dla konfiguracji typu end-of-row lub middle-of-row. Utworzenie ścieżki migracji dla organizacji, dzięki której mogą one zaadaptować, a następnie rozbudować niezawodne i skalowalne rozwiązania Brocade VCS Fabric. Elastyczność, skalowalność i dopasowanie rozwiązań VCS Fabric Rozwiązania VCS Fabric zapewniają dużą elastyczność w porównaniu zarówno z tradycyjnymi sieciami Ethernet, jak również z konkurencyjnymi rozwiązaniami sieci Ethernet Fabric. Wybór oferty firmy Brocade daje firmom możliwość rozpoczęcia pracy z niewielkimi wdrożeniami technologii VCS Fabric, a następnie rozbudowanie ich, w miarę zmieniających się potrzeb. Innowacyjna technologia Brocade VCS Fabric daje firmom możliwość tworzenia centrum danych o dużej efektywności, zoptymalizowanych pod kątem zastosowania koncepcji chmury, przy jednoczesnym zachowaniu już istniejących inwestycji w rdzeń sieci i okablowanie, uzyskując tym samym połączenie serwerów typu aktywny-aktywny oraz polepszając przepływ danych. Rozwiązanie Brocade VCS Fabric daje możliwość prostego skalowania i zestawiania połączeń wewnętrznych, w celu zoptymalizowania działania aplikacji wirtualnych i klastrowych wszelkiego typu, włączając w to duże bazy danych, aplikacje typu rich media oraz aplikacje krytyczne z punktu widzenia potrzeb biznesowych firmy. Ponadto architektura VCS Fabric została zaprojektowana do wspierania elastycznego zarządzania politykami i usługami, jednocześnie dla fizycznych i logicznych elementów sieci. Rozwiązanie Brocade VCS oferuje firmom, które zdecydowały się na jego wdrożenie, następujące funkcje: Tworzenie dużych, jednolitych środowisk sieci w technologii Fabric, poprzez agregowanie wielu domen przełączników w obrębie jednej, płaskiej topologii sieci. Wzajemne łączenie wielu elementów Brocade VCS, oferując tym samym dużą skalowalność dla domen w warstwie 2, wraz z automatycznym i bezpiecznym wsparciem mobilności VM. Zapewnia warstwę dostępową o dużej gęstości, która umożliwia bezpośrednie podłączenie ponad 8000 serwerów do sieci Brocade VDS Fabric. Oferuje możliwość migracji z technologii 1 GbE do 100 GbE oraz od tradycyjnej konfiguracji hierarchicznej do realizacji w oparciu o technologię Brocade VDS Fabric. Urządzenie Brocade VDX 8770 może być wykorzystywane w celu tworzenia różnorodnych rozwiązań VDS Fabric, między innymi: Niewielkie sieci w technologii VCS Fabric: możliwość złączenia warstwy dostępowej i agregacji, z wykorzystaniem urządzenia Brocade VDX 8770, jako przełącznika dostępowego w konfiguracji middle-of-row, bądź end-of-row. Średnie sieci w technologii VCS Fabric: możliwość wykorzystania urządzenia Brocade VDX 8770, jako przełącznika centralnego rdzenia sieci wraz z przełącznikami dostępowymi Brocade VDX 6710, 6720 oraz Duże sieci w technologii VCS Fabric: możliwość wykorzystania urządzenia Brocade VDX 8770, zarówno jako przełącznik rdzenia sieci, jak i urządzenie dostępowe. Liczne ścieżki balansowania obciążenia ruchem dla warstw 1-3 Technologia Ethernet Fabric umożliwiła ulepszenie przez firmy sposobu wdrażania, wykorzystywania oraz utrzymywania warstwy sieci dostępowych. Niestety tradycyjne routowanie dla warstwy 3 przyczynia się do marnotrawienia części pasma, licznych przeskoków po węzłach sieci w ruchu poprzecznym (co zwiększa opóźnienia) oraz wymaga ręcznego konfigurowania każdego z aspektów łączności dla warstwy 3. Dzięki narzędziu Network OS 3.0, technologia Brocade VDX Fabric umożliwia tworzenie niezwykle elastycznych domen w warstwie 2 i 3, z bardzo efektywnym mechanizmem balansowania ruchu oraz wieloma aktywnymi bramkami warstwy 3, dopełniającymi funkcjonalność ECMP warstwy 2 i Brocade ISL Trunking. Rezultatem jest bardziej efektywna utylizacja łączy, co przyczynia się do zmniejszenia ogólnych kosztów utrzymania oraz zwiększa niezawodność skutkującą dłuższymi czasami ciągłości działania aplikacji, jak również bardziej elastyczną i uniwersalną sieć, która pomaga w szybkim przystosowywaniu się firm do zmiennych warunków biznesowych. Optymalizacja dla wirtualizacji Technologia Brocade VCS Fabric oferuje unikalny zestaw funkcji wspierających środowiska serwerów wirtualnych i przechowywania danych, jak na przykład: Automatyzacja sieci dzięki Brocade VM- -aware: Narzędzie automatyzacji sieci Brocade VM-aware zapewnia bezpieczeństwo połączenia oraz pełny wgląd w zasoby serwerów wirtualnych, z dynamicznym wykrywaniem i aktywacją profili portów. Komunikując się bezpośrednio z VMware vcenter, wyeliminowana została konieczność ręcznego konfigurowania profili portów oraz zapewnione jest wsparcie dla VM Mobility dla centrum danych VCS Fabric. Automatyczna migracja i profile portów:

4 Podczas przeprowadzania migracji do VM, konieczne jest dynamiczne skonfigurowanie portów przełączników sieciowych tak, aby zapewnić ciągłość polityk i konfiguracji dla ruchu VM. Narzędzie Automatyzacji Migracji Profili Portów Brocade (AMPP) umożliwia transparentne przeprowadzenie tego procesu, ponieważ środowisko VCS fabric posiada wiedzę o profilach portów i automatycznie śledzi je i wykrywa, w miarę ich przemieszczania. Mapowanie adresów MAC i profile portów tworzone są na dowolnym przełączniku w obrębie sieci fabric, dzięki implementacji agnostycznej. Mapowanie to umożliwia logiczny ruch pakietów z portu źródłowego do portu docelowego. W miarę trwania migracji VM, port docelowy w sieci typu fabric poznaje sposób przemieszczania się adresów MAC, a następnie automatycznie aktywuje konfigurację profili portów, w obrębie jednej bądź wielu sieci. Optymalizacja ruchu w obrębie infrastruktury sieci (east-west): Generowanie coraz większego ruchu w obrębie samej infrastruktury sieci typu fabric (ruch east-west), jest typowym zjawiskiem dla dzisiejszych środowisk wirtualnych, przy zwiększającym się ruchu wewnątrz sieci VLAN oraz potrzebie zapewnienia wsparcia dla narzędzi migracji VM, takich jak VMware Motion. Dzięki efektywnym mechanizmom obsługi wielu ścieżek, przełączniki Brocade VDX warstwy dostępowej mogą być z łatwością skonfigurowane w sposób umożliwiający realizowanie przez nie routowania warstwy 3, efektywnie obsługując routowanie w obrębie sieci VLAN. AKTYWNE MONITOROWANIE Funkcja Brocade Fabric Watch to innowacyjny mechanizm monitorowania stanu przełącznika, dostępna dla wszystkich przełączników serii Brocade VDX. Funkcja Fabric Watch monitoruje stan poszczególnych komponentów przełącznika, a następnie, w zależności od zdefiniowanych wartości progowych, określa stan danego komponentu, jako marginalny albo zepsuty. ŁATWOŚĆ OBSŁUGI ZWIĘKSZONA DZIĘKI BROCADE NETWORK ADVISOR Narzędzie Brocade Network Advisor to łatwa w użyciu platforma zarządzania siecią, umożliwiająca zaawansowane zarządzanie sieciami Brocade VCS fabrics oraz przełącznikami Brocade VDX, w trakcie całego cyklu życia sieci. Firmy mogą z powodzeniem wykorzystywać narzędzie Brocade Network Advisor do zarządzania sieciami VCS fabrics, jako pojedynczą jednostką logiczną, jak również zwiększać poziom szczegółowości, uzyskując dostęp do poszczególnych przełączników Brocade VDX, analizując występujące błędy, sprawdzając stan urządzenia lub zarządzając efektywnością działania. Platforma może być wykorzystywana również do równoległego zarządzania wieloma instancjami VCS fabrics. Narzędzie Brocade Network Advisor umożliwia również uproszczone zarządzanie konfiguracjami AMPP oraz kontrole integralności dla fizycznych konfiguracji Brocade VDX, zarówno dla urządzeń znajdujących się w tym samym klastrze, jak i w różnych klastrach VCS. Ponadto platforma Brocade Network Advisor umożliwia monitorowanie poziomów VM, co pomaga w identyfikacji aplikacji generujących największy poziom ruchu, polepszając w konsekwencji poziom sflow dla danej sieci. I wreszcie, Brocade Network Advisor udostępnia narzędzia diagnostyki sieci VCS fabric, takie jak wizualizacje kanałów przepływu ruchu w sieciach VCS fabric oraz monitorowanie opóźnień w sieci, co daje możliwość izolowania występujących błędów, poprzez przeprowadzanie inspekcji sieci węzeł-po-węźle (hop-by-hop). Więcej szczegółów znaleźć można na stronie: WSPARCIE AKTUALNYCH I PRZY- SZŁYCH WYMAGAŃ APLIKACJI Urządzenia Brocade VDX 8770 oraz Brocade VCS fabrics generują korzyści nawet dla najbardziej wymagających i złożonych, aktualnie występujących aplikacji, jak na przykład: Aplikacje Rich Media: Dostawcy usług oraz operatorzy usług w chmurze wymagają zapewnienia wsparcia dla ruchu w obrębie infrastruktury wewnętrznej centrum danych (east-west) o dużym natężeniu, jak również obsługi dużej liczby maszyn wirtualnych (VM) i mobilności VM. Dostawcy treści natomiast, oferujący aplikacje takie jak Video On Demand (VoD) wymagają zapewnienia wsparcia dla ruchu wychodzącego poza własną infrastrukturę (North-South). Rozwiązania Brocade VDX 8770 oraz Brocade VCS fabrics są idealne do takich zastosowań, ze względu na wykorzystywaną przez nie architekturę typu cut-through, gwarantującą niskie czasy opóźnień i znaczną przepustowość, zapewniającą zbalansowaną efektywność dla ruchu wewnętrznego i wychodzącego (east-west oraz north-south). Duże wolumeny danych: W celu realizacji celów biznesowych, wykorzystując nieustrukturyzowane dane, dla firm konieczny jest szybki dostęp zarówno do zasobów obliczeniowych, jak i gromadzenia danych. Środowiska o dużej mocy obliczeniowej są w stanie przetwarzać duże ilości danych, co generuje duże natężenie ruchu wewnętrznego typu east-west i wymaga niskich opóźnień na łączach wewnętrznych IPC. Obsługa dużej ilości danych staje się krytycznym zagadnieniem technologicznym, a rozwiązania Brocade VDX 8770 oferują kluczowe z tego punktu widzenia korzyści, takie jak duża wydajność, przepustowość łączy na poziomie 10 GbE oraz 40 GbE. Aplikacje krytyczne dla procesów biznesowych: Duża ilość różnorodnych aplikacji biznesowych może z powodzeniem korzystać z rozwiązań Brocade VDX 8770 wraz z ERP; Infrastruktury Pulpitów Wirtualnych (Virtual Desktop Infrastructure - VDI) oraz aplikacji współpracujących, takich jak Microsoft Exchange, czy SharePoint. Charakterystyka sieciowa urządzeń Brocade VDX 8770 oraz Brocade VCS fabrics umożliwiająca obsługę wirtualizacji, wraz z wysokim poziomem dostępności i niezbędną funkcjonalnością zapewnienia bezpieczeństwa, umożliwia zapewnienie wsparcia dla krytycznych usług danych, koniecznych dla zabezpieczenia kluczowych danych przez zniszczeniem czy utratą. GLOBALNE USŁUGI BROCADE Globalne Usługi Brocade to idealne rozwiązanie, które pomoże firmom stworzyć skalowalną, efektywną infrastrukturę chmury. Korzystając z 15 lat doświadczeń w gromadzeniu danych, tworzeniu sieci i wirtualizacji, Globalne Usługi Brocade dostarczają profesjonalne usługi na najwyższym światowym poziomie, wsparcie techniczne, monitorowanie ruchu sieciowego, jak również szkolenia, które umożliwiają firmom zmaksymalizowanie zysków z poczynionych inwestycji w rozwiązania Brocade, przyspieszenie wdrożenia nowych technologii oraz zoptymalizowanie wydajności istniejącej infrastruktury sieciowej. USŁUGI SIECIOWE ZOPTYMALIZOWA- NE DO DZIAŁANIA W CHMURZE Rozwiązania Brocade pomagają firmom w łatwy sposób zaspokoić ich wymagania dotyczące zasobów IT, oferując różne formy korzystania z sieci wraz z opcją wsparcia technicznego, w celu zaspokojenia wszystkich potrzeb finansowych. Firmy mogą wybrać pomiędzy opcją zakupu, leasingowania lub skorzystania z oferty Brocade Network Subscription, w celu dobrania formy korzystania z sieci do swoich unikalnych wymagań kapitałowych i profili ryzyka. Aby dowiedzieć się więcej, zachęcamy do odwiedzenia strony MAKSYMALIZACJA STOPY ZWROTU INWESTYCJI W celu ułatwienia optymalizacji inwestycji w technologie, firma Brocade wraz ze swoimi partnerami, oferuje kompletne rozwiązania, w których skład wchodzą profesjonalne usługi, wsparcie techniczne oraz szkolenia.

5 ZESTAWIENIE CECH BROCADE VDX 8770 Opóźnienie port-to-port (pakiety 64 byte) Wielkość Sloty Wymiary i masa Porty kabli miedzianych - 1 GbE SFP/SFP Porty 10 GbE SFP+ Porty 40 GbE QSFP Złącza zasilania Wentylatory Przepływ powietrza Brocade VDX Brocade VDX <4 mikrosekund <4 mikrosekund 8U 15U 4 8 Szerokość: cm (17.22 in.) Szerokość: 44 cm (17.32 in.) Wysokość: 34.7 cm (13.66 in.) Wysokość: 66.2 cm (26.06 in.) Głębokość: cm (26 in.) Głębokość: cm (26 in.) Masa: kg (70 lb) Masa: kg (135 lb) Masa (całkowite obciążenie): kg (190 lb) Masa (całkowite obciążenie): kg (365 lb) maks 8 maks 2 4 Przepływ z boku do tyłu urządzenia, z opcją zmiany Przepływ z przodu do tyłu urządzenia na kanał z przodu do tyłu SPECYFIKACJA URZĄDZENIA BROCADE VDX 8770 Informacje o skalowaniu* Opcje podłączania Maksymalna liczba sieci VLAN Maksymalna liczba adresów MAC Maksymalna liczba rutów IPv4 Maksymalna liczba rutów IPv6 Maksymalna liczba ACL Maksymalna liczba profili portów (AMPP) Maksymalna liczba wejść ARP Maksymalna liczba elementów standardowego LAG Maksymalna liczba przełączników dla sieci VCS fabric Maksymalna liczba ścieżek ECMP dla sieci VCS fabric Maksymalna liczba elementów łącza dla portów sieci VCS fabric Maksymalna liczba przełączników, dla których możliwe jest rozpięcie vlag Maksymalna liczba elementów dla vlag Maksymalny rozmiar ramki jumbo DCB Klasy Kontroli Priorytetów Ruchu (RFC) Moduły karty łączy Brocade VDX 8770 Moduł Zarządzania (half-slot) Karta łączy Gigabit Ethernet (światłowody/skrętka miedziana) 10 GbE karta łącza warstwy dostępu, lub agregacji 40 GbE karta łącza warstwy agregacji Kable miedziane 1 GbE SFP 10 Gbps SFP+ opcje: 1/3/5 m skrętka miedziana łączona bezpośrednio (Twinax) 10 GbE SR i 10 GbE LR 40 GbE QSFP , ,000 88,000 57, , bytes 8 Procesor wielordzeniowy 8 GB SDRAM, port USB konsola, port zarządzania, port usług dodatkowych (wszystkie typu RJ-45) 48-port SFP/SFP- kable miedziane 48-port SFP+ (10 GbE/1 GbE) 12-port QSFP moduł * Prosimy zapoznać się z najnowszą wersją wydanych informacji, gdzie znajdziecie Państwo aktualne dane dotyczące skalowania obsługiwanego przez programowanie.

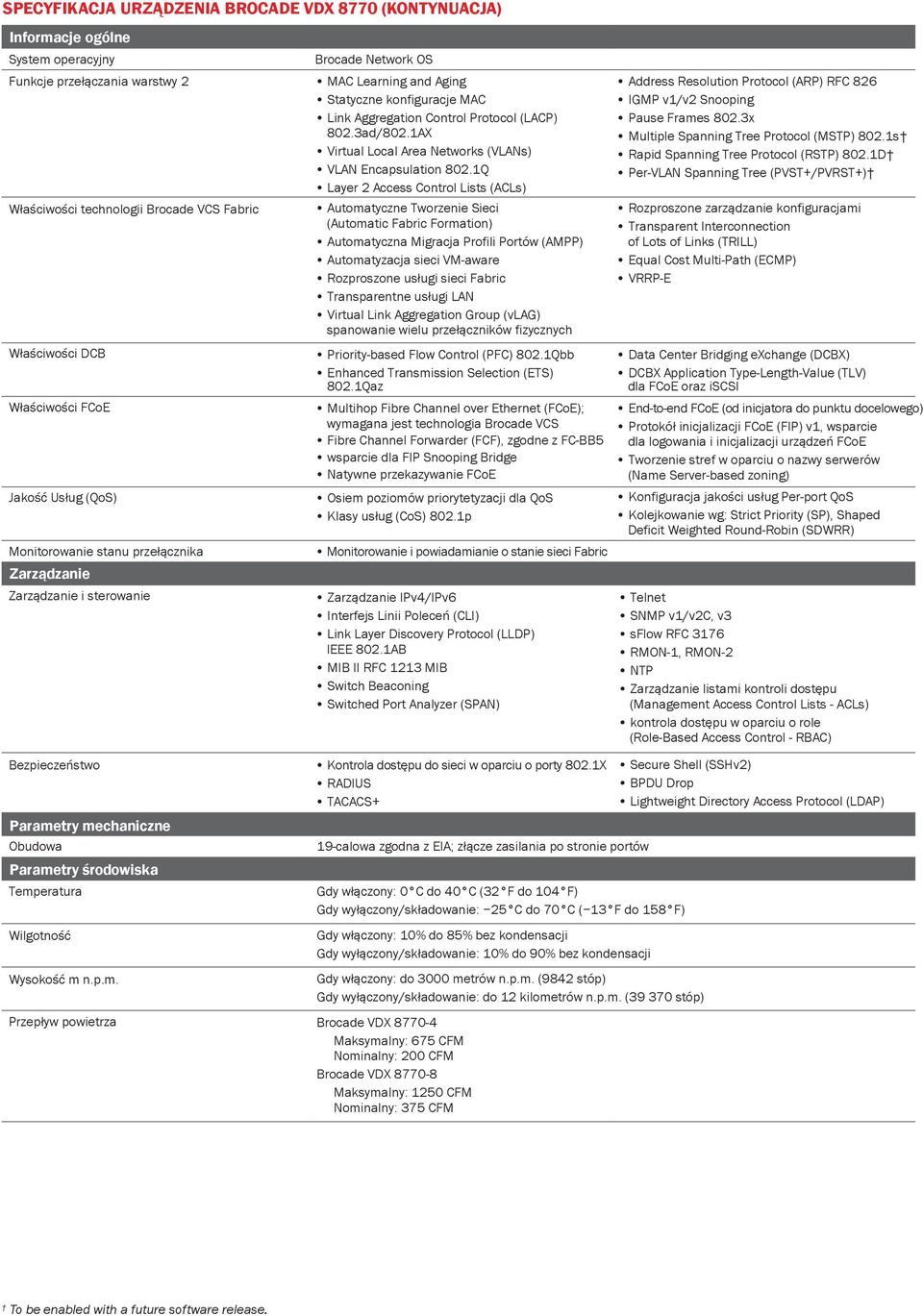

6 SPECYFIKACJA URZĄDZENIA BROCADE VDX 8770 (KONTYNUACJA) Informacje ogólne System operacyjny Funkcje przełączania warstwy 2 Właściwości technologii Brocade VCS Fabric Właściwości DCB Właściwości FCoE Jakość Usług (QoS) Monitorowanie stanu przełącznika Zarządzanie Zarządzanie i sterowanie Bezpieczeństwo Parametry mechaniczne Obudowa Parametry środowiska Temperatura Wilgotność Wysokość m n.p.m. Przepływ powietrza Brocade Network OS MAC Learning and Aging Statyczne konfiguracje MAC Link Aggregation Control Protocol (LACP) 802.3ad/802.1AX Virtual Local Area Networks (VLANs) VLAN Encapsulation 802.1Q Layer 2 Access Control Lists (ACLs) Automatyczne Tworzenie Sieci (Automatic Fabric Formation) Automatyczna Migracja Profili Portów (AMPP) Automatyzacja sieci VM-aware Rozproszone usługi sieci Fabric Transparentne usługi LAN Virtual Link Aggregation Group (vlag) spanowanie wielu przełączników fizycznych Priority-based Flow Control (PFC) 802.1Qbb Enhanced Transmission Selection (ETS) 802.1Qaz Multihop Fibre Channel over Ethernet (FCoE); wymagana jest technologia Brocade VCS Fibre Channel Forwarder (FCF), zgodne z FC-BB5 wsparcie dla FIP Snooping Bridge Natywne przekazywanie FCoE Osiem poziomów priorytetyzacji dla QoS Klasy usług (CoS) 802.1p Monitorowanie i powiadamianie o stanie sieci Fabric Zarządzanie IPv4/IPv6 Interfejs Linii Poleceń (CLI) Link Layer Discovery Protocol (LLDP) IEEE 802.1AB MIB II RFC 1213 MIB Switch Beaconing Switched Port Analyzer (SPAN) Kontrola dostępu do sieci w oparciu o porty 802.1X RADIUS TACACS+ 19-calowa zgodna z EIA; złącze zasilania po stronie portów Gdy włączony: 0 C do 40 C (32 F do 104 F) Gdy wyłączony/składowanie: 25 C do 70 C ( 13 F do 158 F) Gdy włączony: 10% do 85% bez kondensacji Gdy wyłączony/składowanie: 10% do 90% bez kondensacji Gdy włączony: do 3000 metrów n.p.m. (9842 stóp) Gdy wyłączony/składowanie: do 12 kilometrów n.p.m. ( stóp) Brocade VDX Maksymalny: 675 CFM Nominalny: 200 CFM Brocade VDX Maksymalny: 1250 CFM Nominalny: 375 CFM Address Resolution Protocol (ARP) RFC 826 IGMP v1/v2 Snooping Pause Frames 802.3x Multiple Spanning Tree Protocol (MSTP) 802.1s Rapid Spanning Tree Protocol (RSTP) 802.1D Per-VLAN Spanning Tree (PVST+/PVRST+) Rozproszone zarządzanie konfiguracjami Transparent Interconnection of Lots of Links (TRILL) Equal Cost Multi-Path (ECMP) VRRP-E Data Center Bridging exchange (DCBX) DCBX Application Type-Length-Value (TLV) dla FCoE oraz iscsi End-to-end FCoE (od inicjatora do punktu docelowego) Protokół inicjalizacji FCoE (FIP) v1, wsparcie dla logowania i inicjalizacji urządzeń FCoE Tworzenie stref w oparciu o nazwy serwerów (Name Server-based zoning) Konfiguracja jakości usług Per-port QoS Kolejkowanie wg: Strict Priority (SP), Shaped Deficit Weighted Round-Robin (SDWRR) Telnet SNMP v1/v2c, v3 sflow RFC 3176 RMON-1, RMON-2 NTP Zarządzanie listami kontroli dostępu (Management Access Control Lists - ACLs) kontrola dostępu w oparciu o role (Role-Based Access Control - RBAC) Secure Shell (SSHv2) BPDU Drop Lightweight Directory Access Protocol (LDAP) To be enabled with a future software release.

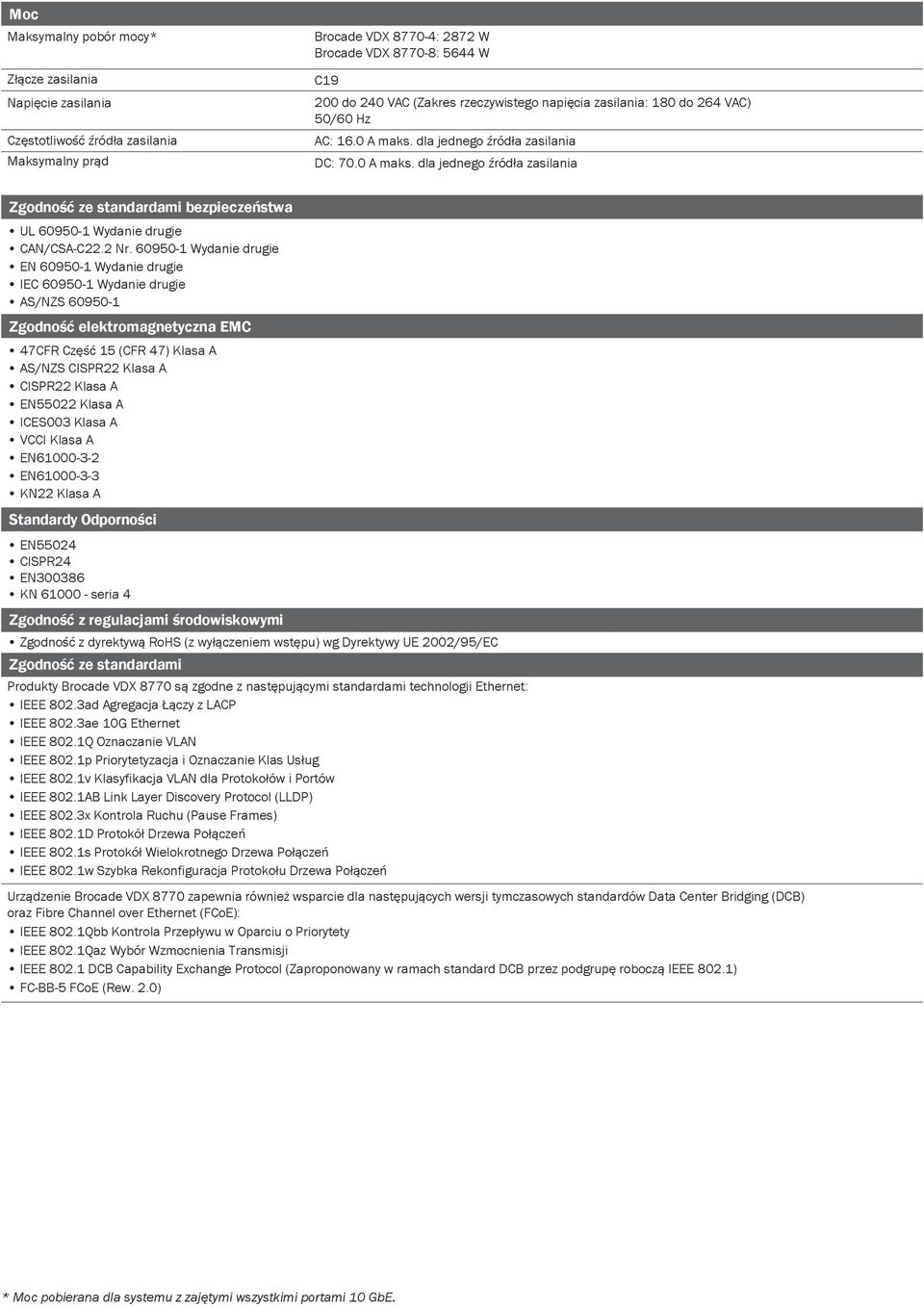

7 Moc Maksymalny pobór mocy* Złącze zasilania Napięcie zasilania Częstotliwość źródła zasilania Maksymalny prąd Brocade VDX : 2872 W Brocade VDX : 5644 W C do 240 VAC (Zakres rzeczywistego napięcia zasilania: 180 do 264 VAC) 50/60 Hz AC: 16.0 A maks. dla jednego źródła zasilania DC: 70.0 A maks. dla jednego źródła zasilania Zgodność ze standardami bezpieczeństwa UL Wydanie drugie CAN/CSA-C22.2 Nr Wydanie drugie EN Wydanie drugie IEC Wydanie drugie AS/NZS Zgodność elektromagnetyczna EMC 47CFR Część 15 (CFR 47) Klasa A AS/NZS CISPR22 Klasa A CISPR22 Klasa A EN55022 Klasa A ICES003 Klasa A VCCI Klasa A EN EN KN22 Klasa A Standardy Odporności EN55024 CISPR24 EN KN seria 4 Zgodność z regulacjami środowiskowymi Zgodność z dyrektywą RoHS (z wyłączeniem wstępu) wg Dyrektywy UE 2002/95/EC Zgodność ze standardami Produkty Brocade VDX 8770 są zgodne z następującymi standardami technologii Ethernet: IEEE 802.3ad Agregacja Łączy z LACP IEEE 802.3ae 10G Ethernet IEEE 802.1Q Oznaczanie VLAN IEEE 802.1p Priorytetyzacja i Oznaczanie Klas Usług IEEE 802.1v Klasyfikacja VLAN dla Protokołów i Portów IEEE 802.1AB Link Layer Discovery Protocol (LLDP) IEEE 802.3x Kontrola Ruchu (Pause Frames) IEEE 802.1D Protokół Drzewa Połączeń IEEE 802.1s Protokół Wielokrotnego Drzewa Połączeń IEEE 802.1w Szybka Rekonfiguracja Protokołu Drzewa Połączeń Urządzenie Brocade VDX 8770 zapewnia również wsparcie dla następujących wersji tymczasowych standardów Data Center Bridging (DCB) oraz Fibre Channel over Ethernet (FCoE): IEEE 802.1Qbb Kontrola Przepływu w Oparciu o Priorytety IEEE 802.1Qaz Wybór Wzmocnienia Transmisji IEEE DCB Capability Exchange Protocol (Zaproponowany w ramach standard DCB przez podgrupę roboczą IEEE 802.1) FC-BB-5 FCoE (Rew. 2.0) * Moc pobierana dla systemu z zajętymi wszystkimi portami 10 GbE.

8 OPCJE KONFIGURACJI BROCADE VDX 8870 Numer elementu BR-VDX BND-AC BR-VDX BND-DC BR-VDX BND-AC BR-VDX BND-DC XBR-VDX XBR-VDX BR-VDX X10G-SFPP-1 BR-VDX X40G-QSFP-1 BR-VDX X1G-SFP-1 BR-VDX8770-MM-1 BR-VDX8770-SFM-1 XBR-FAN-FRU XBR-ACPWR-3000 XBR-DCPWR-3000 BR-VDX8770-LIC-FCOE BR-VDX8770-LIC-VCS BR-VDX8770-LIC-LAYER3 BR-VDX8770-LIC-ADV BR-VDX8770-LIC-UPG Opis Wersja z 4-slotami, z trzema modułami przełącznika Fabric, jeden moduł zarządzania, dwa wentylatory, dwa moduły zasilania AC 3000 W Wersja z 4-slotami, z trzema modułami przełącznika Fabric, jeden moduł zarządzania, dwa wentylatory, dwa moduły zasilania DC 3000 W Wersja z 8-slotami, z sześcioma modułami przełącznika Fabric, jeden moduł zarządzania, cztery wentylatory, trzy moduły zasilania AC 3000 W Wersja z 8-slotami, z sześcioma modułami przełącznika Fabric, eden moduł zarządzania, cztery wentylatory, trzy moduły zasilania DC 3000 W Wersja z 4-slotami, bez modułów przełącznika Fabric, bez modułu zarządzania, dwa wentylatory, bez modułów zasilania Wersja z 8-slotami, bez modułów przełącznika Fabric, bez modułu zarządzania, cztery wentylatory, bez modułów zasilania GbE, SFP+ blade, bez modułów optycznych GbE, QSFP, blade, bez modułów optycznych 48 1 GbE, SFP blade, bez modułów optycznych Moduł zarządzania Moduł przełącznika Fabric Wentylator FRU dla obudowy w wersji 4- lub 8-slotowej Moduł zasilania AC 3000 W Moduł zasilania DC 3000 W Licencja na funkcjonalność FCoE Licencja na funkcjonalność VCS Licencja na funkcjonalność obsługi protokołów L3 Licencja na funkcjonalność zaawansowaną (zawiera licencję na funkcje warstwy 3, FCoE, oraz VCS) Rozbudowanie posiadanej licencji o funkcjonalność VCS, FCoE, lub L3, do pakietu zaawansowanego Key Account Manager Piotr Ławrynowicz tel.: +48/ tel. kom.: piotr.lawrynowicz@avnet.com 2012 Brocade Communications Systems, Inc. All Rights Reserved. 08/12 GA-DS ADX, AnyIO, Brocade, Brocade Assurance, the B-wing symbol, DCX, Fabric OS, ICX, MLX, MyBrocade, OpenScript, VCS, VDX, and Vyatta are registered trademarks, and HyperEdge, The Effortless Network, and The On-Demand Data Center are trademarks of Brocade Communications Systems, Inc., in the United States and/or in other countries. Other brands, products, or service names mentioned may be trademarks of their respective owners. Notice: This document is for informational purposes only and does not set forth any warranty, expressed or implied, concerning any equipment, equipment feature, or service offered or to be offered by Brocade. Brocade reserves the right to make changes to this document at any time, without notice, and assumes no responsibility for its use. This informational document describes features that may not be currently available. Contact a Brocade sales offi ce for information on feature and product availability. Export of technical data contained in this document may require an export license from the United States government.
