1 INDUSTRIAL AUTOMATION Interactive Graphical SCADA System INSIGHT AND OVERVIEW SZYBKI START DLA IGSS FREE50 - PRZEWODNIK

2 Strona 1 z 26 Szybki Start dla IGSS FREE50 - przewodnik Wprowadzenie Przewodnik ten ma na celu pomoc w szybkiej instalacji i uruchomieniu systemu IGSS FREE50. Zapewnia opis szybkiego przeprowadzenia całego procesu: Spis treści Wprowadzenie... 1 KROK 1. Instalacja i ukatualnienie IGSS... 2 KROK 2. Przygotowanie nowej konfiguracji IGSS KROK 3. Tworzenie diagramu procesu w module projektowania KROK 4. Tworzenie pierwszego składnika procesu KROK 5. Uruchamianie konfiguracji Więcej szczegółowych informacji na temat IGSS znajduje się w instrukcji Getting Started oraz plikach pomocy. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

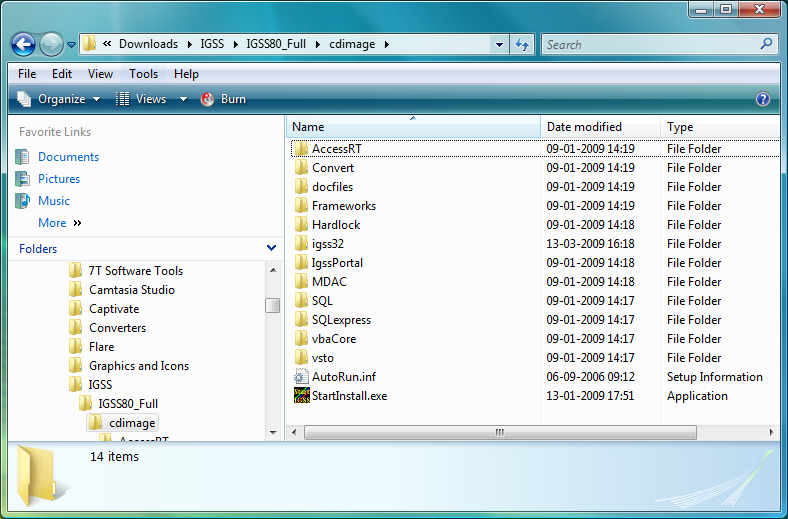

3 Strona 2 z 26 KROK 1. Instalacja i uaktualnienie IGSS 1) Kliknij prawym klawiszem na ściągniętym pliku, IGSS80_Full.zip, i wybierz Wyodrębnij wszystkie. 2) Otwórz rozpakowany folder i wybierz folder cdimage. Kliknij dwa razy na StartInstall.exe. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

4 Strona 3 z 26 3) Kliknij Yes, żeby zainstalowad IGSS. Pojawi się okienko instalatora IGSS32 V8.0. 4) Kliknij Next, gdy pojawi się okienko Install Wizard. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

5 Strona 4 z 26 5) Kliknij Next. 6) Wybierz I accept the terms in the license agreement i kliknij Next. 7) Kliknij Next. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

6 Strona 5 z 26 8) Jeżeli nie posiadasz zainstalowanego serwera SQL, wybierz Install Microsoft SQL Server 2005 Express. Kliknij Next. 9) Jeżeli nie posiadasz zainstalowanego oprogramowania Microsoft Access 2003 (lub nowszego), wybierz Install Access Runtime. Kliknij Next. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

7 Strona 6 z 26 10) Wybierz Complete I kliknij Next. 11) Kliknij Install. Rozpocznie się proces instalacji. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

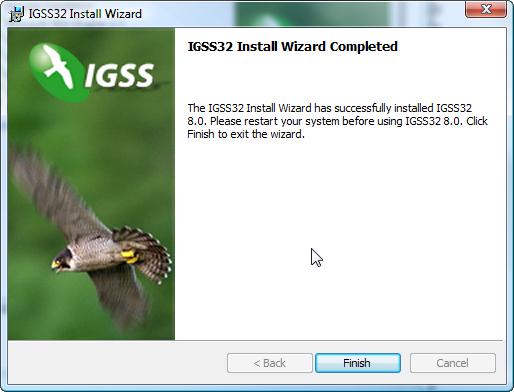

8 Strona 7 z 26 12) Gdy pojawi się okienko IGSS Station Type, kliknij Yes. 13) Wybierz IGSS FREE50 i kliknij Next. 14) Kliknij Finish. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

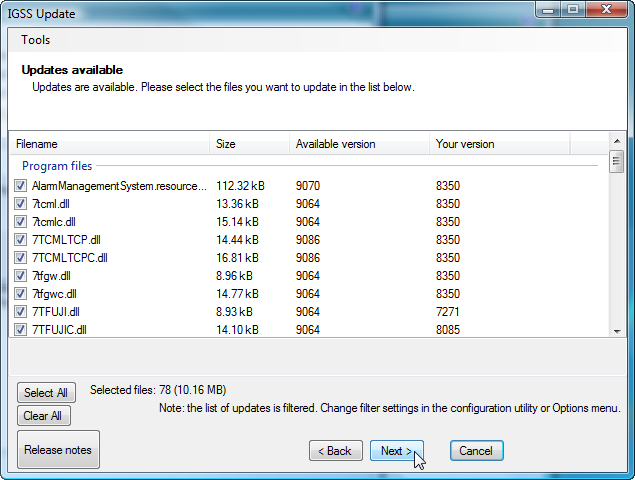

9 Strona 8 z 26 15) Jeżeli jesteś podłączony do Internetu, kliknij Yes. 16) Kliknij Next. 17) Kliknij Select All a następnie Next. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

10 Strona 9 z 26 18) Kliknij Finish. 19) Kliknij Yes. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

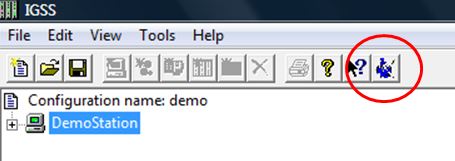

11 Strona 10 z 26 KROK 2. Przygotowanie nowej konfiguracji IGSS 1) Kliknij Start All Programs IGSS 8.0 System Configuration. 2) Kliknij przycisk New Configuration Wizard. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

12 Strona 11 z 26 3) Kliknij Next. 4) Wybierz Create a new configuration. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

13 Strona 12 z 26 5) Nadaj swojej nowej konfiguracji nazwę oraz wybierz miejsce zapisu. Kliknij Next. 6) Wybierz typ stacji Single User i kliknij Next. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

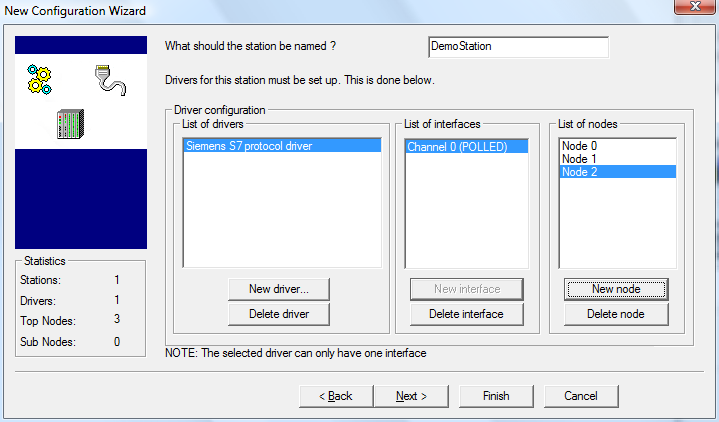

14 Strona 13 z 26 7) Zrób następująco: 8) a) zacznij od kliknięcia przycisku New driver i wybierz odpowiedni sterownik z listy. b) Kliknij New interface aby określid rodzaj połączenia (port COM, modem lub radio). c) Kliknij New node aby określid ilośd węzłów, które chcesz skonfigurowad. Węzeł w IGSS odpowiada fizycznemu PLC. Szczegóły techniczne dostępne są na stronie 7T A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

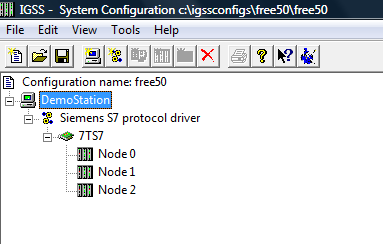

15 Strona 14 z 26 9) Wstępna konfiguracja jest zakooczona. Kliknij przycisk Finish. 10) Wybierz nazwę DemoStation. Ekran ikonki z komputerem powinien zmienid się na zielony. Jeżeli nie, kliknij prawym klawiszem na ikonę i wybierz z list pozycję This PC. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

16 Strona 15 z 26 11) Wybierz zakładkę Data Collection. Jeżeli chcesz korzystad z prawdziwego PLC, upewnij się, że Run simulated jest odznaczone. Jeżeli chcesz pracowad na symulacji, zaznacz odpowiednią opcję. 12) Wybierz File, kliknij Save and start Definition. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

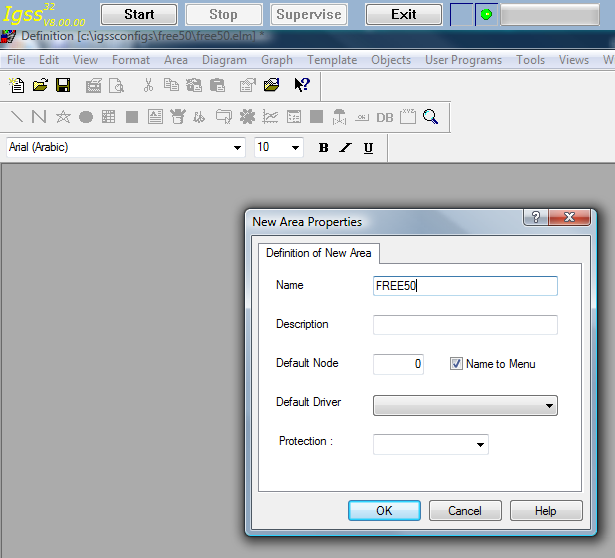

17 Strona 16 z 26 KROK 3. Tworzenie diagramu procesu w module projektowania 1) Wybierz Area, następnie Create. 2) Zdefiniuj nazwę obszaru w nazwie NIE używaj spacji. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

18 Strona 17 z 26 3) Wybierz Diagram, następnie Create. 4) Zdefiniuj nazwę diagramu oraz zaznacz opcje jak pokazano poniżej. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

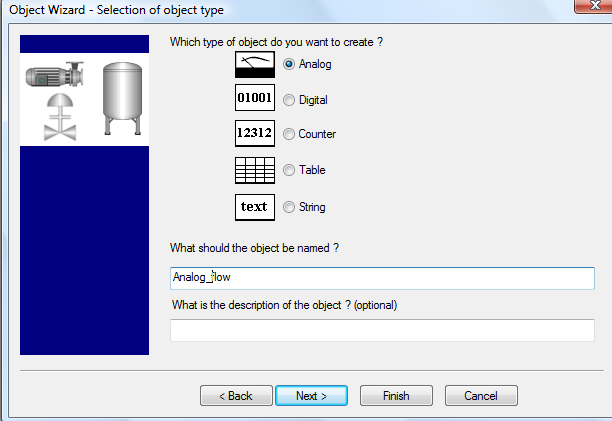

19 Strona 18 z 26 KROK 4. Tworzenie pierwszego składnika procesu 1) Kliknij Objects -> Create -> By Using Object Wizard. 2) Wybierz Analog, wpisz nazwę obiektu a następnie kliknij Next. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

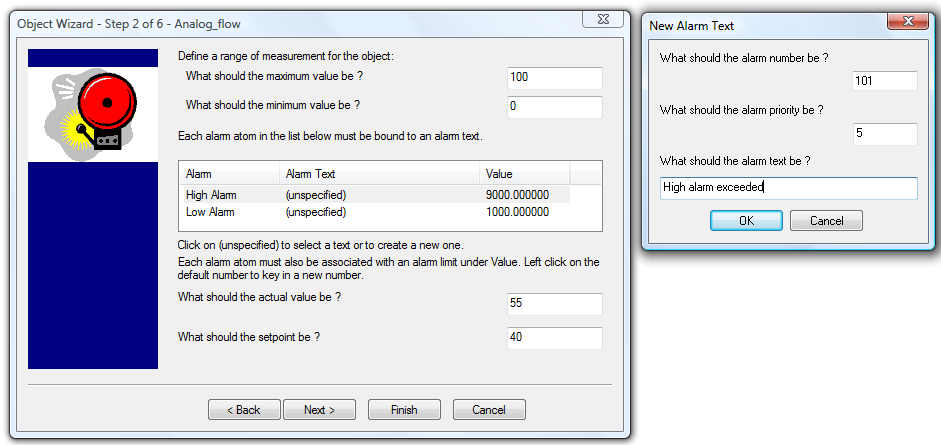

20 Strona 19 z 26 3) Teraz pora na ustawienie adresów PLC oraz indywidualnych atomów (punktów I/O). Domyślnie Actual Value, Set Point, High Alarm oraz Low Alarm są zaznaczone. Jako przykład, wybraliśmy atom Actual Value. Kliknij przycisk Driver specific addressing aby określid adres PLC. Następnie wpisz konkretny adres w okienku Driver Specific Addressing. Powtórz tę procedurę dla pozostałych atomów. 4) Zdefiniuj wartości dla alarmów oraz odpowiednie komunikaty. Aby utworzyd tekst alarmu, kliknij kolumnę Alarm Text i wybierz New alarm text. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

21 Strona 20 z 26 5) Wybierz odpowiedni przedział czasowy skanowania wybranego komponentu (obiekt IGSS). Jak często chcesz odczytywad wartości ze sterownika PLC? 6) Wybierz odpowiednie redukcje danych i przedziały czasowe. Zredukowane dane mogą byd przeglądane na wykresach oraz stanowią podstawę dla standardowych raportów IGSS. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

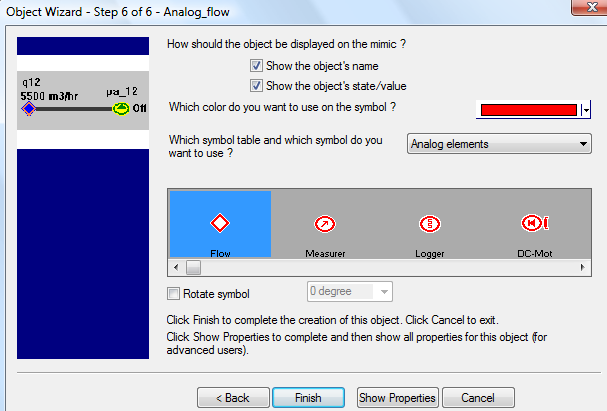

22 Strona 21 z 26 7) Wybierz jakie dane chcesz zapisywad w pliku IGSS LOG. W naszym przypadku, zapisywane są wszystkie zmiany, łącznie z komendami wychodzącymi od operatora. Dane LOG mogą byd przeglądane na wykresach IGSS. 8) Sprecyzuj jak dany obiekt ma byd wyświetlany na diagramie. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

23 Strona 22 z 26 9) Kliknij Finish, analogowy obiekt pojawi się na diagramie. 10) Wybierz Format, następnie Set Initial Display aby ustawid diagram jako ekran początkowy. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

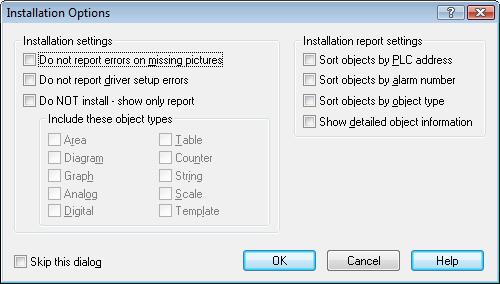

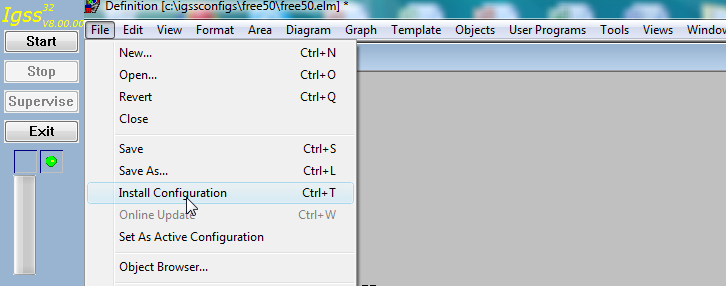

24 Strona 23 z 26 11) Kliknij File i wybierz Install Configuration. 12) Pojawi się okienko Installation Options. Kliknij OK. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

25 Strona 24 z 26 13) Pojawi się okienko ze statusem instalacji. Kliknij No. Jeżeli wybierzesz Yes, zobaczysz szczegółowy raport konfiguracji. UWAGA: Jak widad, w konfiguracji są już 22 obiekty. Dzieje się tak ponieważ IGSS oferowany jest z kilkoma uprzednio zdefiniowanymi obiektami, na potrzeby systemu. Predefiniowane obiekty zawarte są w IGSS za darmo. Dlatego licencja IGSS zawiera dodatkowych 15 obiektów. Przykładowo, licencja IGSS FREE50 zawiera 65 obiektów. Kliknij Objects in IGSS, aby dowiedzied się więcej. Obliczanie ilości obiektów w konfiguracji Ilośd obiektów liczona jest następująco: Jeden obiekt liczony jest dla każdego nowego obiektu, który utworzysz. Jeden obiekt liczony jest dla każdego szablonu, który utworzysz. Jeden obiekt liczony jest gdy nazwiesz stan lub komendę w szablonie obiektu cyfrowego. (kolejny obiekt jest liczony jeżeli szablon zawiera więcej niż 25 stanów/komend) Jeden obiekt liczony jest każdorazowo gdy użyjesz funkcji nastawiania wartości w szablonie cyfrowym. Jeden obiekt liczony jest gdy definiujesz klucze funkcji globalnych. Jeden obiekt liczony jest dla każdego wykresu, w którym definiujesz klucze funkcji. Zawsze możesz sprawdzid liczbę zakupionych obiektów oraz liczbę obiektów używanych w konfiguracji. Po prostu wybierz Help i About. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

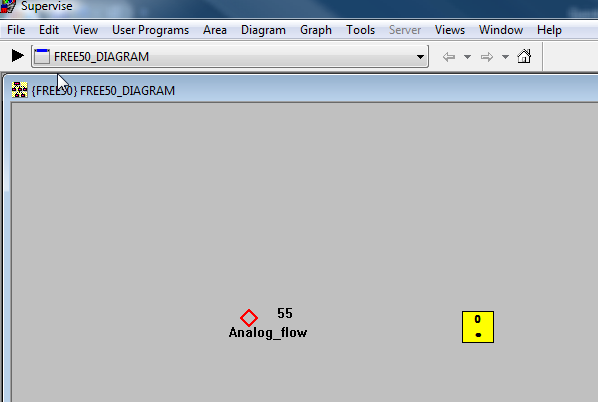

26 Strona 25 z 26 KROK 5. Uruchamianie konfiguracji 1) Poszukaj paska IGSS Starter, który domyślnie jest umieszczony u góry ekranu. Można go umieścid na dole, po lewej albo po prawej stronie ekranu. Zależnie od potrzeb. Kliknij przycisk Start. 2) Diagram początkowy pojawi się w module Supervise (Nadzór). Ikonka alarmów pojawia się natychmiast po uruchomieniu. W naszym przypadku nie ma żadnych alarmów. Kiedy wystąpi alarm, kolor ikonki alarmu zmieni się na kolor najbardziej krytycznego alarmu. Kliknij dwa razy na ikonkę alarmu aby zobaczyd listę aktywnych alarmów. Gratulacje! Stworzyłeś i uruchomiłeś swoją pierwszą konfigurację IGSS. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark

27 Strona 26 z 26 Pomoc i wsparcie techniczne 7T ma nadzieję, że licencja IGSS FREE50 pozwoli zapoznad się ze wszystkimi możliwościami, które oferuje IGSS SCADA System. Dla dodatkowych szczegółów zalecamy zapoznanie się z instrukcją Getting Started oraz obszernym dokumentem pomocy IGSS. W razie pytao technicznych, wsparcie dostępne jest wyłącznie drogą mailową. Wystarczy wysład do Wsparcia Technicznego na adres support@7t.dk z wpisem IGSS FREE50 w polu tematu. W razie chęci zakupu dodatkowej licencji, proszę kontaktowad się z regionalnym przedstawicielem handlowym. Szczegółowe informacje znajdują się na stronie IGSS Sales Department. A/S * Bistruphave 3 * DK-3460 Birkerød * Denmark
