1 Analizator Dynatel 965 DSP/SA Nowa wersja 6.00x z analizatorem widma Analizator Dynatel 965 DSP/SA jest urządzeniem przystosowanym do potrzeb służb zajmujących się instalacją i utrzymaniem sieci telekomunikacyjnych. Przyrząd umożliwia kompleksowe testowanie parametrów linii pod kątem instalacji ISDN, HDSL, ADSL oraz E1. Dynatel 965DSP/SA Analizator pętli abonenckiej z analizatorem widma. Dynatel 965DSP/SA pełni funkcję testera warstwy fizycznej oraz lokalizatora uszkodzeń. Miernik realizuje wszystkie funkcje Dynatela 965DSP w poprzedniej wersji Zmodyfikowano funkcję reflektometru dodając opcję porównywania wykresów, wprowadzono dwa dodatkowe testy (szybki test i test upływności). Użytkownik ma możliwość samodzielnego definiowania parametrów kabli, co istotnie wpływa na dokładność lokalizacji uszkodzeń. Dynatel 965 DSP/SA zawiera dodatkowo analizator widma umożliwiający wykonywanie pomiarów z wykorzystaniem filtrów xdsl oraz analizę wzajemnych zakłóceń par xdsl. Dynatel 965 DSP/SA współpracuje z nową wersją urządzenia końcowego FED II 1342, umożliwiającą testowanie 2 par. FED II może pracować jako zdalnie sterowany generator sygnałów akustycznych i szerokopasmowych, uaktywniany sygnałami DTMF. Dotychczasowa wersja sprzętowa i oprogramowania została zastąpiona nową wersją 6.00x. Analizator widma uruchamiany klawiszem DSL

2 - Wygląd przyrządu oraz opis poszczególnych przycisków Welcome TM Dynatel 965DSP Subscriber Loop / S/N: c 1998 Ver6.0.3 USA On Off On Off [Powrót] - powrót do poprzedniego kroku funkcji [Kontrast] - ustawianie kontrastu lub wyłączanie podświetlania ON lub OFF [Zapis] zachowywanie wykresów reflektometru i pomiarów wykonanych w funkcji AUTO [On/Off] włączanie / wyłączanie Setup Help. [Tab] - wybór opcji funkcji pomiarowych [Setup] - zmiana ustawień w każdej funkcji Dynatel TM 965DSP On Off Enter Enter [Pomoc] pomocy i opis funkcji pomiarowych [Enter] - akceptacja lub potwierdzanie wyboru kroku funkcji [Góra] i [Dół] - przyciski kursora, wprowadzanie lub kasowanie spacji V 1 ma 2 3 [Lewo] i [Prawo] - przyciski kursora xdsl V 1 Funkcje pomiarowe [Napięcie] - pomiar napięcia DC (stałego) lub AC (zmiennego). db Auto 0 ma 2 [Prąd] - pomiar prądu pętli lub uziemienia. [Rezystancja] - pomiar rezystancji, test upływności db 9 Auto 0 [TDR] - funkcja Reflektometru, pomiar jednej lub 2 par, porównywanie wykresów, wykrywanie przesłuchów. [db] - pomiar tłumienności, szumów i asymetrii wzdłużnej. [Auto] - automatyczny test pary aktywnej nieaktywnej, lub testy szerokopasmowe [Talk Set] - używany do wybierania numeru abonenta i prowadzenie rozmowy DSL 8 [Toolbox] - Auto-kalibracja, zliczania obw. pupinizacyjnych, przeliczania rezystancji na odległość, testu KM, testu rezystancji pętli i asymetrii. [Przerwy] - lokalizacja uszkodzeń pojemnościowych (przerwy, niepełne przerwy)w parach. [Ton] - generowanie sygnału do pomiaru tłumienności lub do identyfikacji par. [RFL] - lokalizacja uszkodzeń rezystancyjnych mostek rezystancyjny (zwarcia, doziemienia, przebicia ) w parach lub kablu. [DSL] pomiary linii xdsl: tłumienność DSL szumy DSL, asymetria wzdłużna, analizator widma.

3 Opis nowych możliwości sprzętu Nowa wersja sprzętowa i oprogramowania V 6.0x Dynatel 965 DSP/SA z oprogramowaniem w nowej wersji 6.0 realizuje następujące dodatkowe funkcje: Rozszerzony zakres reflektometru TDR: Ulepszony reflektometr TDR umożliwia w typowych warunkach wykrycie 150m na kablu 0.5mm o długości 6000 m. Test upływności: Funkcja umożliwia przeprowadzenie pomiaru rezystancji A-ziemia i B-ziemia pary odłączonej. Następnie podawane jest napięcie 90V i obserwowana zmiana rezystancji A- ziemia i B-ziemia. Porównanie zmiany rezystancji z wartością początkową pozwala analizować przyczyny powstania uszkodzenia. Test wstępny: Szybki test umożliwiający jednoczesny pomiar napięcia, rezystancji i długości pary. Test służy do szybkiej, wstępnej analizy stanu pary. Edycja kabli użytkownika Użytkownik może zdefiniować rezystancję właściwą i współczynnik Vp dla dwóch typów kabli, które będą wykorzystywane w testach rezystancyjnych i reflektometrze TDR. Funkcja ta pozwala na znaczne zwiększenie dokładności lokalizacji uszkodzeń Akustyczna sygnalizacja zmiany rezystancji: Pomiar rezystancji A-B, A-ziemia lub B-ziemia w funkcji Ω jest przeprowadzany w sposób ciągły. Zmiana wartości o więcej niż 10% jest sygnalizowana sygnałem akustycznym: pojedynczy dźwięk - jeżeli rezystancja zmaleje o >10% podwójny dźwięk jeżeli rezystancja wzrośnie o > 10% Programowalna częstotliwość dla pomiaru tłumienności w Autotestach: Możliwość edytowania jednej częstotliwości charakterystycznej, przy której mierzona jest tłumienność w funkcji Autotestów szerokopasmowych Ostrzeżenie o niskim stanie naładowania baterii: Ostrzeżenie o niskim stanie naładowania baterii jest wyświetlane na 5 minut przed rozładowaniem przyrządu.

4 Wzmocnienie reflektometru TDR w db: Wzmocnienie reflektometru TDR jest podawane w db. Zakres nastaw od 0dB do 198dB, możliwość wyboru 34 ustawień. Automatyczny wybór współczynnika Vp dla reflektometru TDR Operator korzystający z reflektometru TDR może wprowadzić typ kabla, oraz średnicę żyły. Dynatel 965 DSP dobierze odpowiednia wartość współczynnika Vp. Porównanie aktywnych i zachowanych wykresów w reflektometrze TDR Użytkownik może dokonać porównania aktywnego wykres z wykresem z zachowanym pamięci lub wykresem innej mierzonej pary. Analizator widma Funkcja analizatora widma przeznaczona do testowania i uruchamiania linii xdsl. Umożliwia analizowanie zakłóceń pochodzących od innych par oraz urządzeń transmisyjnych i instalacji energetycznych, które oddziałują na testowaną parę. Funkcja jest uruchamiana przy pomocy klawisza DSL Szerokopasmowy analizator widma: Szerokopasmowy analizator widma w zakresie od 10kHz do 1.8MHz umożliwia wykrywane i i analizę spektralną zakłóceń oddziałujących na parę. Pomiar jest wykonywany na przy obciążeniu 135Ω. Włączenie przyrządu do pary aktywnej spowoduje przejście danej usługi w stan alarmowy. Przesłuch ISDN Przesłuch ADSL Downstream

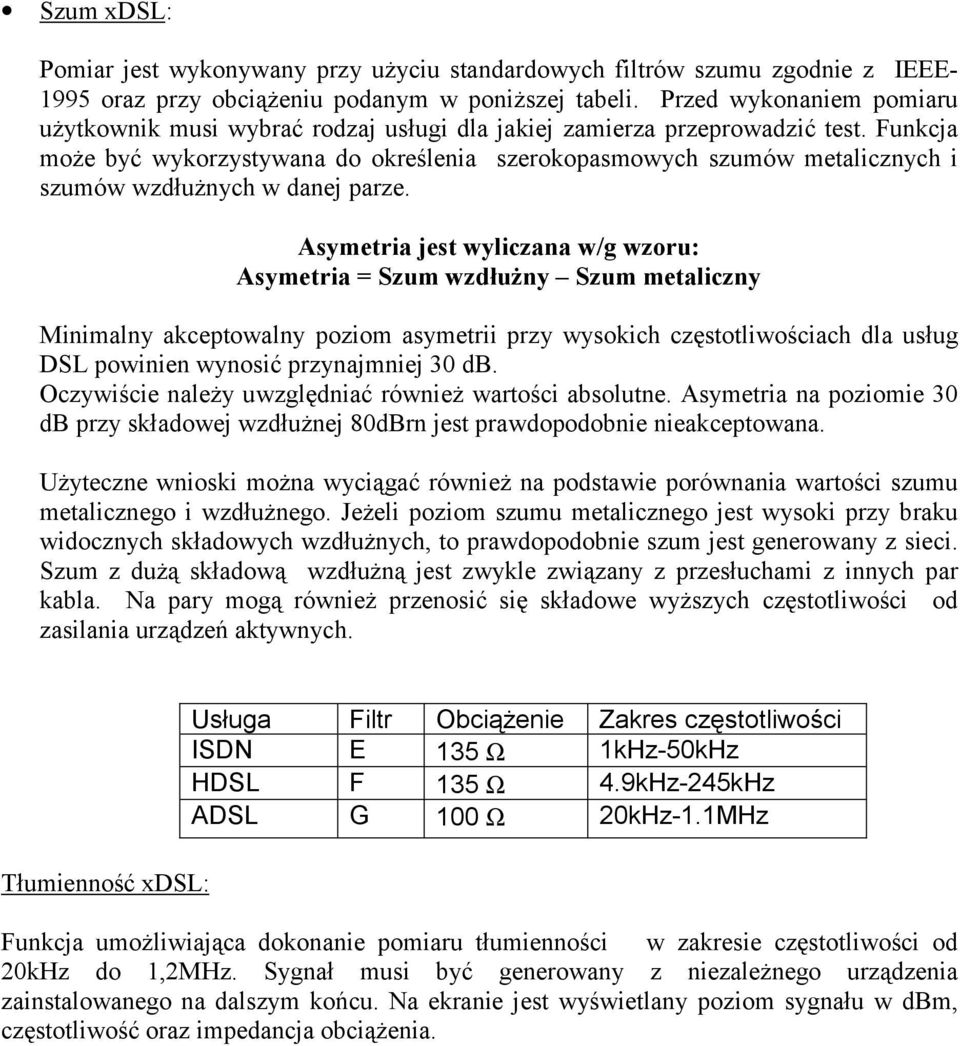

5 Szum xdsl: Pomiar jest wykonywany przy użyciu standardowych filtrów szumu zgodnie z IEEE oraz przy obciążeniu podanym w poniższej tabeli. Przed wykonaniem pomiaru użytkownik musi wybrać rodzaj usługi dla jakiej zamierza przeprowadzić test. Funkcja może być wykorzystywana do określenia szerokopasmowych szumów metalicznych i szumów wzdłużnych w danej parze. Asymetria jest wyliczana w/g wzoru: Asymetria = Szum wzdłużny Szum metaliczny Minimalny akceptowalny poziom asymetrii przy wysokich częstotliwościach dla usług DSL powinien wynosić przynajmniej 30 db. Oczywiście należy uwzględniać również wartości absolutne. Asymetria na poziomie 30 db przy składowej wzdłużnej 80dBrn jest prawdopodobnie nieakceptowana. Użyteczne wnioski można wyciągać również na podstawie porównania wartości szumu metalicznego i wzdłużnego. Jeżeli poziom szumu metalicznego jest wysoki przy braku widocznych składowych wzdłużnych, to prawdopodobnie szum jest generowany z sieci. Szum z dużą składową wzdłużną jest zwykle związany z przesłuchami z innych par kabla. Na pary mogą również przenosić się składowe wyższych częstotliwości od zasilania urządzeń aktywnych. Tłumienność xdsl: Usługa Filtr Obciążenie Zakres częstotliwości ISDN E 135 Ω 1kHz-50kHz HDSL F 135 Ω 4.9kHz-245kHz ADSL G 100 Ω 20kHz-1.1MHz Funkcja umożliwiająca dokonanie pomiaru tłumienności w zakresie częstotliwości od 20kHz do 1,2MHz. Sygnał musi być generowany z niezależnego urządzenia zainstalowanego na dalszym końcu. Na ekranie jest wyświetlany poziom sygnału w dbm, częstotliwość oraz impedancja obciążenia.

6 Nowe urządzenie końcowe FED II do współpracy z Dynatelem 965DSP i 965DSP/SA Urządzenie końcowe FED II współpracuje z Dynatelem 965DSP lub 965DSP/SA jest przeznaczone do przeprowadzenia testów parametrów analogowych linii ISDN, HDSL, ADSL, E1 w cyklach automatycznych. Praca urządzenia jest sterowana automatyczne sygnałem akustycznym wysyłanym przez Dynatela 965 DSP. Wyniki pomiarów mogą być zapamiętane w pamięci miernika lub przesłane bezprzewodowo do komputera PC Urządzenie końcowe FED II współpracujące z analizatorem Dynatel 965DSP w wersji 6.00x lub późniejszej udostępnia 3 nowe funkcje. I. Odłączenie pary: FED II może być włączony szeregowo do czynnej pary, dzięki czemu nie występuje przerwa w świadczeniu usług w czasie gdy operator urządzenia jedzie na drugi koniec linii. Odłączenie pary następuje dopiero, gdy operator podłączy na drugim końcu linii analizator Dynatel 965DSP i wybierze funkcję Autotest. Urządzenie FED II odłączy parę i umożliwi przeprowadzenie testów pary odłączonej dla usług POTS lub testów szerokopasmowych dla ISDN, HDSL, ADSL lub E1. Po zakończeniu testu Dynatel 965DSP zresetuje FED II i ponownie połączy parę umożliwiając uaktywnienie usług. Dzięki tej funkcji para jest odłączana tylko na czas niezbędny do dokonania pomiaru. II. Testowanie dwóch par: FED II można podłączyć jednocześnie do dwóch różnych par na drugim końcu linii i przeprowadzić testy pary odłączonej dla usług POTS lub testy szerokopasmowe dla xdsl. Operator Dynatela 965 DSP może wybrać test pary odłączonej lub test szerokopasmowy dla jednej lub dwóch par.

7 III. Asymetria wzdłużna z zamknięciem IEEE: Przy użyciu FED II operator może przeprowadzić test przy zamknięciu IEEE lub pozostawić parę otwartą podczas pomiaru asymetrii wzdłużnej. Pomiar asymetrii wzdłużnej z zamknięciem może być przeprowadzony tylko w funkcji AUTO testu. Opcja ta nie jest dostępna przy manualnym pomiarze asymetrii wzdłużnej z poziomu funkcji db. Wybór pomiaru z zamknięciem lub bez następuje poprzez wybranie odpowiedniej opcji w menu ustawień FED funkcji AUTO Dynatela 965 DSP. UWAGA: Pełne możliwości FED II mogą być wykorzystywane tylko w połączeniu z Dynatelem 965DSP/SA z oprogramowaniem w wersji 6.00x. Przy współpracy z Dynatelem w wersji 5.00x lub starszej FED II zachowuje się tak jak FED I.

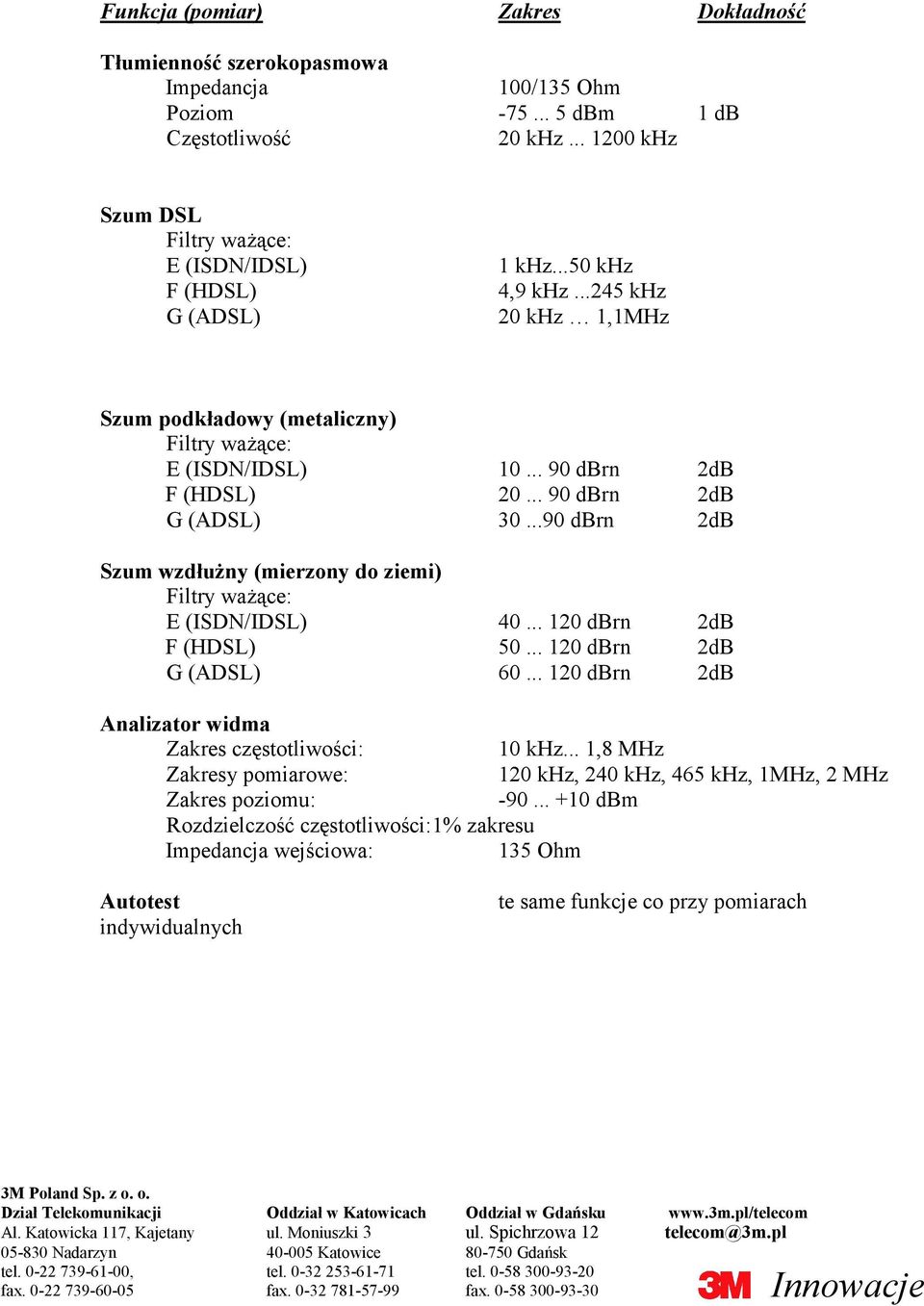

8 Wymiary: Masa Temperatura pracy Temperatura przechowywania Dnatel 965 DSP/SA Dane techniczne 10x25x6 cm 1,5 kg C C Funkcja (pomiar) Zakres Dokładność Napięcie stałe (DC) ,9 V 1 % ± 0,5 V V 3 % Napięcie zmienne (AC) ,9 V 1 % ± 0,5 V V 3 % Prąd ,9 ma 1% ± 0,3 ma ma 2 % Rezystancja Ω 1 % ± 5 Ω (z napięciem z centrali) Ω 1 % ± 50 Ω ,9 kω 1 % 100 kω.. 9,9 MΩ 3 % 10 MΩ...99 MΩ 5 % 100 MΩ..990 MΩ 10 % Zliczanie cewek ±1 Rezystancja specjalna Rezystancja pętli ,9 Ω 0,1 % ± 0,01 Ω ,9 Ω 0,2 % ± 0,01 Ω Ω 1 % ± 0,01 Ω Różnica rezystancji ,99 Ω 1 %rez.pętli ±0,01 Ω Rezystancja uziemienia Ω 1 % ± 1 Ω K-Test Rezystancja pętli kω Współczynnik uszkodzeń (Rez. uszk. 1 ) > 2*(Rez. uszk. 2 ) Rezystancja do uszkodzenia 0..3,5 kω 5 % Przerwy m 1 % ± 1 m 1 km... 3 km 3 % 3 km km 5 % 15 km km 10 %

9 Funkcja (pomiar) Zakres Dokładność Sygnał akustyczny 200 Hz khz 2 % db, 600 Ω 1 db Sygnał w szerokim paśmie 20 khz khz 0 dbm, 135 Ω 1 db Sygnał identyfikacyjny ID Hz Stały poziom RFL Wielkość uszkodzenia MΩ Rezystancja pętli Ω Rezystancja do uszkodzenia Ω 0,1 % RTS*)± 0,01 Ω Ω 0,2 % RTS ± 0,01 Ω Ω 1 % RTS ± 0,01 Ω *) RTS Rezystancja do miejsca zwarcia; zależna od średnicy żył i temperatury Tłumienność (poziom) w wąskim zakresie częstotliwości dbm; 600 Ω 0,5 db Hz 2 Hz 3 khz khz 10 Hz 1 0 khz khz 20 Hz Tłumienność (poziom) w szerokim zakresie czestotliwości dbm 2 db 20 khz khz; 135 Ω 1 % Szumy metaliczne dbrnc 2 db ( dbm0p) Zakłócenia elektroenergetyczne dbrnc 2 db ( dbm0p) Tłumienność asymetrii wzdłużnej db db 2 db TDR Reflektometr Zakres m 0,6 % zakresu Prędkość propagacji 0,5... 1,00 ( m/µs) Szerokość impulsów 5 ns, 34 ns, 235 ns, 1600 ns Tryby pracy pomiar jednej pary, pomiar dwóch par porównywanie wykresów, lokalizacja przesłuchów, wykrywanie uszkodzeń chwilowych
