modele: HT1000/2-AX HT1000/2-CX HT1000/2-VX Analizator uszkodzeń kabli teletechnicznych Rozbudowany zestaw pomiarów kwalifikacyjnych, sprawdzających jakość i możliwości techniczne istniejącego

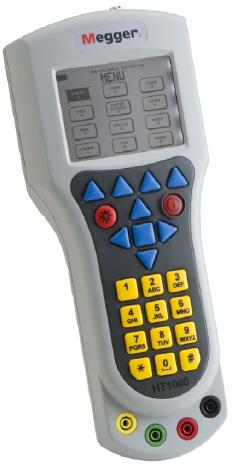

1 modele: HT1000/2-AX HT1000/2-CX HT1000/2-VX Analizator uszkodzeń kabli teletechnicznych Rozbudowany zestaw pomiarów kwalifikacyjnych, sprawdzających jakość i możliwości techniczne istniejącego połączenia kablowego Dwukanałowy reflektometr i mostek rezystancyjny do lokalizacji uszkodzeń Graficzna analiza widma sygnału w pasmie głosowym (50 Hz 4100 Hz) i VDSL (20 khz 33 MHz) Programowanie zestawu 7 różnych testów wykonywanych automatycznie jeden po drugim Pamięć 200 pomiarów Port USB do pobierania aktualizacji oprogramowania i przesyłania danych pomiarowych do komputera OPIS Tester HT1000/2 jest zaawansowanym technicznie, wielofunkcyjnym, przenośnym instrumentem pomiarowym umożliwiającym przeprowadzenie kluczowych testów łączy abonenckich pracujących na kablach miedzianych. Urządzenie w trwałej, wodoszczelnej obudowie wyposażone jest w wysokokontrastowy wyświetlacz graficzny LCD ¼ VGA z podświetleniem, pozwalający na wykonywanie pomiarów w warunkach słabej widoczności. Większość pomiarów uruchamiana jest z menu ekranowego jednym naciśnięciem przycisku. Opatentowana funkcja Super Stress przewyższa możliwości standardowego pomiaru asymetrii wzdłużnej, pozwalając wykryć trudne do zidentyfikowania przypadki asymetrii toru w krótkich pętlach abonenckich. Standardowo wszystkie wersje testerów HT1000/2 wyposażone są w dwukanałowy reflektometr z pamięcią 12 przebiegów.

2 Pomiary z zastosowaniem poszczególnych funkcji mogą być wykonywane zarówno indywidualnie jak też w zaprogramowanej przez użytkownika sekwencji, również kolejno według ustalonego programu dla poszczególnych par kablowych. Testy obecności napięć DC i AC wykonywane są jednocześnie i nie wymagają zmiany ekranu pomiarowego. Zintegrowane złącze USB umożliwia szybkie pobieranie aktualizacji oprogramowania i przesyłanie do komputera wyników pomiarów. CECHY URZĄDZENIA Łatwa nawigacja i uruchamianie pomiarów. Większość z 26 standardowych testów rozpoczynana jest naciśnięciem jednego przycisku klawiatury numerycznej lub grupy czterech przycisków o dynamicznie przypisywanych funkcjach. Bezpośredni dostęp do testów bez konieczności nawigowania w skomplikowanym menu, co również ułatwia szkolenie nowych pracowników. Szybka procedura włączania testera miernik jest gotowy do pracy w ciągu 8 sekund po włączeniu zasilania. Pomiary napięcia, rezystancji i wszystkie standardowe testy dostępne są z ekranów o identycznym układzie. Zastosowana w mierniku funkcja Super Stress do wykrywania asymetrii jest dziesięciokrotnie bardziej czuła niż inne dostępne dzisiaj metody pomiaru asymetrii wzdłużnej. Oznacza to, że możliwy jest pomiar szumu wynikającego z asymetrii poniżej progu 0dBrn (w odniesieniu do 1 pw), co pozwala wykryć nawet niewielką asymetrię toru w krótkich pętlach abonenckich. Automatyczny pomiar w trybie Super Stress pomaga zidentyfikować niewidoczne uszkodzenia w krótkich łączach kablowych. Pomiar rezystancji w zakresie kω a także rezystancji izolacji (upływności) napięciem 150 V w zakresie od1 MΩ do 999 MΩ. Pomiar prądu pętli w zakresie 0 ma do 100 ma. Funkcja pomiaru odległości do miejsca rozwarcia pętli lokalizuje dokładnie przerwę w obwodzie, nawet jeśli jest to przerwa rezystancyjna (niecałkowita). Wbudowany dwukanałowy reflektometr lokalizuje zwarcia, zamiany żył między parami i przerwy w obwodzie w odległości maksymalnie 14,7 kilometrów od miejsca podłączenia urządzenia. Pomiar reflektometryczny w trybie różnicowym na dwóch kanałach jednocześnie umożliwia porównanie uszkodzonej pary z parą dobrą i tym samym szybkie zlokalizowanie miejsca przerwy lub zwarcia. Przebiegi reflektometryczne można zapisać w pamięci urządzenia i przesłać do komputera w celu szczegółowej analizy. Mostek kablowy (RFL)Techmate z prostą regulacją temperatury i średnicy przewodów, wykorzystujący do pomiaru trzy lub cztery przewody, pozwala zlokalizować uszkodzenia rezystancyjne wysokoomowe. Automatyzacja testów i możliwość zaprogramowania sekwencji testów przeprowadzanych na kolejnych parach. Użytkownik może zaprogramować 8 sekwencji pomiarów z maksymalną liczbą 7 testów w każdej serii wykonywanych automatycznie jeden po drugim. Zautomatyzowanie testów ułatwia wykonanie pomiarów sekwencyjnie na kolejnych parach w przypadku przywracania kabla wieloparowego do eksploatacji po awarii. Programowane sekwencyjne testowanie kolejnych par pozwala na zebranie informacji o uszkodzonych parach. Wyniki pomiarów zapisywane są w pamięci przyrządu w formacie wartości oddzielonych przecinkami i można je przesłać do arkusza kalkulacyjnego w komputerze przez złącze USB.

3 Analizator widma graficzny odczyt tłumienności w pasmie głosowym (50 Hz 4100 Hz) i VDSL (0 1,8 MHz i 0 30 MHz) pozwala zidentyfikować problemy mające wpływ na jakość transmisji sygnałów głosowych i w pasmie VDSL. Nadawanie pojedynczych częstotliwości w pasmie głosowym oraz pojedynczych częstotliwości i kombinacji częstotliwości w szerokim zakresie od 20 khz 9 MHz. Wyposażenie testera w opcjonalną kartę xdsl pozwala połączyć się z koncentratorem cyfrowych linii abonenckich (DSLAM) i wykonać pomiary parametrów łącza ADSL2 i VDSL2, takich jak maksymalna prędkość transmisji od i do abonenta, stosunek sygnału do szumu i procentowe obciążenie łącza. Karta xdsl umożliwia wyświetlenie graficznej prezentacji stosunku sygnału do szumu i tłumienności toru oraz przeprowadzenie testów PING. Wyposażenie testera w opcjonalny chipset HPNA 3.1 umożliwia testowanie domowej sieci komputerów skonstruowanej na bazie kabli telefonicznych. Aktualizacja oprogramowania testera poprzez złącze USB. DANE TECHNICZNE Wszystkie modele (HT1000/2-AX 2-CX 2-VX) Uwaga: niektóre funkcje wymagają użycia drugiego testera lub skorzystania z usług centralowych. Funkcje / pomiary Napięcie AC Napięcie DC Rezystancja Rezystancja izolacji (upływność) Asymetria wzdłużna Funkcja Super Stress (asymetria) Wykrywanie cewek pupinizacyjnych Prąd pętli Przydźwięk sieci w pasmie głosowym Szum w pasmie głosowym (pomiar z filtrem psofometrycznym C message) Tłumienność w pasmie głosowym Pojemnościowy pomiar odległości do przerwy w obwodzie Test automatyczny Zakres / dokładność 0 V 300 V (±2% ±1V) 0 V 300 V (±2% ±1V) 0 Ω 1000 kω (±2% ±1Ω) 1 MΩ 999 MΩ (±3%), napięcie probiercze 150 V na otwartym obwodzie +30 dbrn +80dBrn (±2dBrn) 10 dbrn +30 dbrn (±2dBrn) 0 4 cewek (±1 cewka) 0 ma ±100 ma (±2% ±1mA) +40 dbrnc +100 dbrnc (±2 dbrnc) 0 dbrnc +60 dbrnc (±2 dbrnc) 40dBm +10 dbm m (±2% ±1,5 m) 900 m 15 km (±3%) 7 testów w sekwencji, wybieranych przez użytkownika, zapis wyników pomiarów dla 200 par, możliwość powtórzenia sekwencji, programowanie sekwencyjnego testowania kolejnych par kablowych Sygnał ID (identyfikacja pary) Częstotliwość: 577,5 Hz (±1%) Amplituda: 0 dbm/ 600Ω (±1 dbm) Nadajnik sygnałów w szerokim pasmie Częstotliwość: 20 khz 9 MHz (±1%) Amplituda: 0 dbm/ 135Ω (±1 dbm) Odbiornik sygnałów w szerokim pasmie Częstotliwość: 20 khz 33 MHz (±1%) Amplituda: 90 dbm +2 dbm (±2 dbm) Pomiar tłumienności w szerokim pasmie Częstotliwość: 20 khz 33 MHz (±1%)

4 Amplituda: 90 dbm +2 dbm (±2 dbm) Mostek kablowy (rezystancyjny) Odległość do uszkodzenia: Max pomiar rezystancji uszkodzenia: Maksymalna rezystancja uszkodzenia możliwa do zlokalizowania Reflektometr (lokalizator impulsowy) Szerokopasmowy analizator widma Szum impulsowy Analizator widma w pasmie głosowym Prezentacja numeru dzwoniącego Wyświetlacz Zasilanie Czas pracy przy pełnym naładowaniu akum. Masa Wymiary Klasa szczelności m ±0,5% ±1m 100 MΩ 20 MΩ Dwa kanały pomiarowe, 12 pamięci do zapisu przebiegów, automatyczny wybór szerokości impulsu, tryb różnicowy, tryb lokalizacji przeników, tryb lokalizacji uszkodzeń przemijających. Najkrótszy zakres: 0 8 m Zasięg: m (przy VOP = 0,7), funkcja zoom (powiększenie obrazu). Częstotliwość: 20 khz 33 MHz Amplituda: 90 dbm +10 dbm (±2 dbm) 130 dbm/hz 30 dbm/hz (±2 dbm/hz) Amplituda: 45 dbm +10 dbm (±2 dbm) Filtry: F, G, J albo żaden (30 MHz) Częstotliwość: 50 Hz 4100 Hz Amplituda: 64 dbm 0 dbm (±2 dbm) 76 dbm/hz 12 dbm/hz (±2 dbm/hz) Tak Wysokiej rozdzielczości, grafika ¼ VGA, podświetlenie Akumulator NiMH Średnio około 30 godzin 0,8 kg 254 x 114 x 63 mm Zgodnie z MIL ST 810F Specyfikacje dla modelu HT1000/2-CX (ADSL/VDSL2) W dodatku do danych technicznych przedstawionych powyżej dla wszystkich modeli. Funkcje Zgodnie z normami ITU: Opis ADSL G.dmt G /2 aneksy A,B ADSL2 G aneksy A,B, L, M, J ADSL2+ G aneksy A,B, L, M, J ADSL2+ G poprawka 1 ADSL2+ G Retransmisja-G.INP VDSL2 G BAND PLAN (pasma): 8, 12, 17, 30 MHz Profile: 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a Plan 997, Plan 998 Emulacja CO/DSLAM Statystyka łącza Typy połączeń: VDSL2, RT, CO

5 Specyfikacje dla modelu HT1000/2-VX W dodatku do danych technicznych przedstawionych powyżej dla wszystkich modeli + dla modelu HT1000/2-CX Funkcje Zgodnie z normą: Opis ITU-T G.vector ( G.993.5) Zgodny z VDSL2 Vectored DSL SPECYFIKACJA DOSTAWY Element zestawu Nr katalogowy Tester HT1000/2 A 2-AX Standard English/Polish Tester HT1000/2 C 2-CX VDSL English/Polish Tester HT1000/2 V 2-VX Vectored VDSL2 English/Polish Akcesoria na wyposażeniu Para przewodów pomiarowych czerwony/czarny Para przewodów pomiarowych żółty/zielony Ładowarka AC Pokrowiec (miękki) Ładowarka DC Kabel USB UK Archcliffe Road, Dover C117 9EN England Tel. +44 (0) Fax +44 (0) UKsales@megger.com USA 4271 Bronze Way Dallas TX USA Tel (tylko USA) Tel Fax USsales@megger.com Polska Seba Polska Sp. z o.o. ul. Słoneczna 42 A Stara Iwiczna Piaseczno Tel Fax info.pl@megger.com Certyfikaty ISO: Cert. nr Q Cert. nr EMS Marka Megger jest prawnie chronionym znakiem towarowym
