Dynatel 965 DSP/SA Analizator pętli abonenckich

Transkrypt

1 Dynatel 965 DSP/SA Analizator pętli abonenckich Analizator pętli abonenckich Dynatel 965DSP/SA jest urządzeniem, posiadającym pełen zestaw funkcji przeznaczonych do kompleksowego testowania linii POTS i xdsl. W niewielkim, sterowanym mikroprocesorowa urządzeniu zawarte są funkcje mostka pojemnościowego, mostka rezystancyjnego, reflektometru TDR, analizatora widma. Dynatel 965 DSP jest przeznaczony do mierzenia, diagnozowania i lokalizacji uszkodzeń w telekomunikacyjnych kablach miedzianych typu skrętka i koncentrycznych. Dynatel 965 DSP oferuje automatyczne procedury testowania, które pozwalają na łatwe i szybkie pomiary oraz ocenę stanu linii pod kątem instalacji ISDN, HDSL, ADSL, E1. Urządzenie dostosowane jest do pracy w terenie, odporne na różne warunki atmosferyczne, lekkie i łatwe do przenoszenia.

2 Dynatel 965DSP i 965DSP/SA pozwala przeprowadzić następujące pomiary i testy: A. Testy diagnostyczne Napięcie ( 0-300VDC, 0-250AC ) Prąd( 0-110mA ) Rezystancja ( MΩ) Test upływności ( MΩ) B. Lokalizacja uszkodzeń Rezystancyjna ( mostek rezystancyjny ) - zwarcia, doziemienia, przebicia. Lokalizacja złącz w których połączone są żyły o różnych średnicach. Test Kupfmullera umożliwia lokalizację uszkodzeń gdy wszystkie żyły w kablu są uszkodzone. Pojemnościowa ( mostek pojemnościowy ) - przerwy, niepełne przerwy. Reflektometr ( TDR ) Lokalizacja przerw, zamian, korekcji zamian, namokniętych odcinków kabla, zrównolegleń, włączonych pojemności, zwarć, przesłuchów. Tryby pracy reflektometru: test pojedynczej linii graficzny wykres pojedynczej pary pozwala na obserwację i pomiar odległości do poszczególnych zdarzeń test dwóch linii jednocześnie pozwala na porównywanie aktualnego stanu dwóch par tryb różnicowy porównuje wykresy dwóch par przesłuch wykres pokazujący z miejsca przesłuchów pomiędzy dwiema parami odczyt z pamięci pozwala na porównanie zapamiętanego przebiegu z wykresem aktualnie testowanej linii. Jeden przebieg Dwa przebiegi Dlugosc Wykres jednej pary Dlugosc Porównywanie wykresów dwóch par C. Testowanie linii abonenckich Pomiar rezystancji pętli oraz asymetrii rezystancyjnej. Precyzyjny generator sygnałów - identyfikacyjnych, testowych z pasma akustycznego i sygnałów z pasma od 200kHz do 1200 khz. Pomiar tłumienia Pomiar tłumienia w paśmie akustycznym. Pomiar szerokopasmowy do 1,2 MHz pozwalający na wstępną klasyfikację linii pod kątem zastosowań dla ISDN lub xdsl.

3 Pomiar szumów- w dbrnc lub w dbmop (filtr psofometryczny). Szum metaliczny Szumy do ekranu Pomiar asymetrii wzdłużnej względem ziemi na wejściu toru. D. Funkcje pomocnicze Pomiar rezystancji uziemienia. Zliczanie cewek pupinizacyjnych (0-4). Równoważnik dzwonka zliczanie równoważników dzwonka. Autokalibracja ustawienie parametrów początkowych dla niektórych testów. Kalkulator do przeliczanie rezystancji na długość w zależności od temperatury i średnicy żyły. Aparat telefoniczny z wybieraniem tonowym lub impulsowym. Szybki test jednoczesny, ciągły pomiar napięcia, rezystancji i długości E. Pomiary DSL Pomiary linii ISDN, HDSL i ADSL z wykorzystaniem filtrów szerokopasmowych E,F lub G. Tłumienność DSL pomiar tłumienności w paśmie zależnym od rodzaju usługi xdsl. Szum DSL pomiar szumu metalicznego i względem ziemi w paśmie zależnym od rodzaju usługi xdsl. Szerokopasmowy analizator widma charakterystyka poziomu sygnału linii w funkcji częstotliwości. Uwaga: funkcja pomiaru tłumienności i szumu DSL oraz analizator widma są dostępne tylko w przyrządzie w wersji rozszerzonej Dynatel 965 DSP/SA. Przesłuch ISDN Przesłuch ADSL Downstream F. Testowanie linii w trybie automatycznym Automatyczne cykle pomiarowe mierzące parametry linii oraz sporządzające charakterystyki tłumienia w funkcji częstotliwości. Rodzaj i zakres wykonywanych pomiarów jest dostosowany do typu testowanej usługi POTS lub xdsl. Istnieją trzy rodzaje testów: Test pary aktywnej. Test pary nieaktywnej. Testy szerokopasmowe testy linii 56kB, 64kB, ISDN, HDSL, ADSL, E1.

4 Testy automatyczne mogą być przeprowadzane z wykorzystywaniem urządzenia końcowego FED (generator sygnału do pomiaru tłumienia, zwarcie i rozwarcie linii) lub jednostronnie. Przyrząd dokonuje analizy zmierzonych wyników i sygnalizuje nieprawidłowe wartości. Szerokopasmowy Wykres tlum Wyniki Powtórz Powót Przykład wyników pomiarów oraz wykresu tłumienia w funkcji częstotliwości dla linii xdsl testowanej w trybie automatycznym. Funkcja testów automatycznych w istotny sposób skraca czas przeprowadzenia cyklu pomiarowego i zwiększa wydajność pracy pomiarowca. Dane uzyskiwane z pomiarów mogą być przesyłane do komputera PC, a następnie przetwarzane, przeglądane i archiwizowane. Abonent Centrala Pomiary w cyklu automatycznym z wykorzystaniem urządzenia końcowego 1342 FED II G.Zapamiętywanie wyników pomiarów Dynatel 965 DSP/SA umożliwia zapamiętywanie i odczyt zachowanych wykresów reflektometrycznych i wyników testów automatycznych. Pojemność pamięci przyrządu: ok. 100 wykresów reflektometrycznych. Bezprzewodowe przesyłanie danych z przyrządu do komputera PC. IR port złącze podczerwone do komunikacji z komputerem ( w wyposażeniu kabel z interfejsem IR-RS232) umożliwia przesłanie wyników pomiarów Autotestów oraz przebiegów TDR do komputera PC lub wydruk na drukarce. Do prezentacji i przetwarzania danych w komputerze PC służy program PC-Link działający w środowisku Windows.

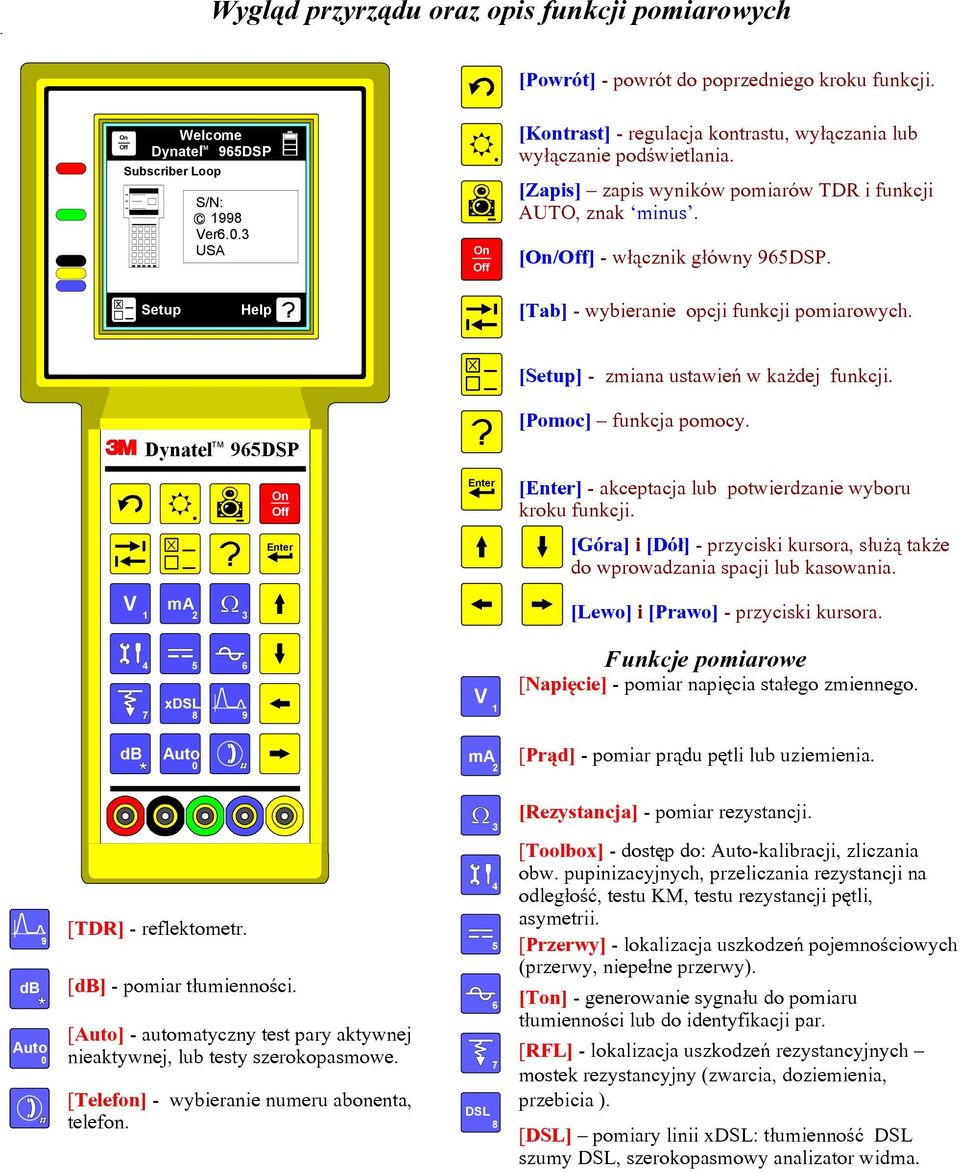

5 - Wygląd przyrządu oraz opis funkcji pomiarowych [Powrót] - powrót do poprzedniego kroku funkcji. On Off Welcome TM Dynatel 965DSP Subscriber Loop A l /TDR S/N: c 1998 Ver6.0.3 USA On Off [Kontrast] - regulacja kontrastu, wyłączania lub wyłączanie podświetlania. [Zapis] zapis wyników pomiarów TDR i funkcji AUTO, znak minus. [On/Off] - włącznik główny 965DSP. Setup Help [Tab] - wybieranie opcji funkcji pomiarowych. [Setup] - zmiana ustawień w każdej funkcji. Dynatel TM 965DSP On Off Enter Enter [Pomoc] funkcja pomocy. [Enter] - akceptacja lub potwierdzanie wyboru kroku funkcji. [Góra] i [Dół] - przyciski kursora, służą także do wprowadzania spacji lub kasowania. V 1 ma 2 3 [Lewo] i [Prawo] - przyciski kursora xdsl V 1 Funkcje pomiarowe [Napięcie] - pomiar napięcia stałego zmiennego. db Auto 0 ma 2 [Prąd] - pomiar prądu pętli lub uziemienia. db 9 Auto 0 [TDR] - reflektometr. [db] - pomiar tłumienności. [Auto] - automatyczny test pary aktywnej nieaktywnej, lub testy szerokopasmowe. [Telefon] - wybieranie numeru abonenta, telefon DSL 8 [Rezystancja] - pomiar rezystancji. [Toolbox] - dostęp do: Auto-kalibracji, zliczania obw. pupinizacyjnych, przeliczania rezystancji na odległość, testu KM, testu rezystancji pętli, asymetrii. [Przerwy] - lokalizacja uszkodzeń pojemnościowych (przerwy, niepełne przerwy). [Ton] - generowanie sygnału do pomiaru tłumienności lub do identyfikacji par. [RFL] - lokalizacja uszkodzeń rezystancyjnych mostek rezystancyjny (zwarcia, doziemienia, przebicia ). [DSL] pomiary linii xdsl: tłumienność DSL szumy DSL, szerokopasmowy analizator widma.

6 Analizator pętli abonenckiej Dynatel 965 DSP Dane urządzenia Wymiary Waga Materiał Wytrzymałość Wyświetlacz Klawiatura Standardy Specyfikacja środowiskowa wysokość x szerokość x głębokość długość kabli pomiarowych 25 cm x 10 cm x 6 cm 1.5 m 1,95 kg z bateriami i futerałem GE Xenoy o wysokiej wytrzymałości na uderzenia Upadek w miękkim pokrowcu z wysokości 1,5 m Obudowa bryzgoszczelna, możliwość pracy przy małych lub średnich opadach atmosferycznych LCD (7,4 x 7,4 cm), rozdzielczość 192 na 192 pixele, podświetlany Membranowa 24-przyciski FCC część 15, klasa A: Digital Devices for US, EN55022(Radiated emissions), EN (Electrostatic discharge), EN (radiated immunity), EN (transient immunity) oraz IEC1010(product safety) for Europe ISO9001 certyfikat producenta,belcore TSY metody produkcji UL50 test deszczu, znak CE dla Europy praca Przechowywanie Temperatura -18 to 60 C -40 do 75 C Wilgotność względna 0 to 9 bez kondensacji 0 do 9 bez kondensacji Wysokość 0 to 5,000 m 0 do 12,000 m Odporność na wodę Specyfikacja Bryzgo-szczelny Funkcja pomiarowa zakres rozdzielczość Dokładność Napięcie zmienne 0 do 99,9 V ~ 100 do 250 V ~ Napiêcie Sta³e 0 do 99,9 V do 300 V - Pr¹d Sta³y 0 do 59,9 ma - 60 do 110 ma - przy R wej = 430 Ω Rezystancja i test upływności Rezystancja pętli 0 do 9999 Ω 0 do 9999 Ω 10 kω do 99,9 kω 100 kω do 999 kω 1 MΩ do 9,9 MΩ 10 MΩ do 99 MΩ 100 MΩ do 990 MΩ 0 do 99,9 Ω 100 do 999,9 Ω 1000 do 7000 Ω 0,1 V 1,0 V 0,1 V 1,0 V 0,1 ma 0,1 ma 1 Ω 1 Ω 100 Ω 1 kω 0,1 MΩ 1 MΩ 10 MΩ 0,01 Ω 0,1 Ω 1,0 Ω 1% ±0,5 V 1% ±0,5 V 1% ±0,3 ma 2% 1% ± 5Ω 1% ± 50Ω z napięciem centrali 1% 10% 0,1% ± 0,01Ω 0,2% ± 0,01Ω 1,0% ± 0,01Ω Asymetria rezystancyjna 0 do 99,9 Ω 0,01 Ω 1%rezyst. pętli ± 0,01Ω Kalkulator do przeliczania 0 do 9999 Ω 0,01Ω - Ω/m Zliczanie cewek pupinizacyjnych Równoważniki dzwonka 0,0 do 4,0 0 do 2000 nf Lokalizacja przerwy (bez szumów) 0 do 1000 m 1000 do 3000 m 3 km do 15 km 15 km do 30 km 0,1Ω 10 nf 1 m 1 m 10 m 100 m 1% ± 1m 10%

7 funkcja pomiarowa Zakres rozdzielczość Dokładność Lokalizacja uszkodzeń rezystancyjnych Zakres uszkodzenia Rezystancja do uszkodzenia (przy uszkodzeniu 1MΩ oraz bez szumów) Test Kupfmuellera Rezystancja pętli Stosunek uszkodzeń Rezystancja do uszkodzenia Konwersja rezystancji na odległość (przy uszkodzeniu 1MΩ oraz bez zakłóceń) 1 do 20 MΩ Jeżeli RDK (Rezyst. Do końca pętli) wynosi: 0 do 99,9 Ω 100 do 999,9 Ω 1000 do 7000 Ω 0 do 7 kω R uszk1 > 2R uszk2 0 do 99,9 Ω 100 do 999 Ω 1 do 3,5 KΩ 0 do 999,9 m 1000 do 9999 m 10 km do 99,99 km 0,01 Ω 0,1 Ω 1,0 Ω 0,01 Ω 0,1 Ω 1 Ω 0,1 m 1 m 10 m 0,1%RDK ± 0,01Ω 0,2%RDK ± 0,01Ω 1,0%RDK ± 0,01Ω Wszystkie wyniki konwersji zależą od średnicy żył oraz temperatury mierzonych par. Uwaga: Dokładność przy uszkodzeniu o wartości >1MΩ jest uzależniona od zakłóceń w linii, zmian temperatury oraz gdy odległość do uszkodzenia jest niewielka w stosunku do długości pętli. Pomiar tłumienności 200 do 3000Hz 3000 do 9995 Hz 10 khz do 19,9 khz Tłumienność szerokopasmowa Szum Metaliczny (Gauss) Szumy do ziemii Tłumienność niesymetrii względem ziemii na wejściu linii -40 do +10 dbm przy Z=600 Ω 0,1 db, 1 Hz 0,1 db, 5 Hz 1 db, 10 Hz 0.5 db, 2 Hz 0.5 db, 10 Hz 1 db, 20 Hz -50 do + 2 dbm 20k do 1200 khz, przy Z=135 Ω 0,1 db, 1 khz 2 db, 1% -90 do 40 dbm0p 1 db 2 db (0 do 50 dbrnc) -50 do +10 dbm0p 1 db 2 db (40 do 100 dbrnc) 0 do 85 db 1 db 2 db TDR funkcja reflektometru Zakresy 30, 60, 150, 300, 600, 0,5 m 0,6% zakresu 1.500, 3.000, 6.000, m Szerokość impulsu 5ns, 34ns, 235ns, 1600ns Zadane wartości Współczynnik prędkości 0,50 0,99 falowej V P (150 do 299 µs/m) 0,01 1 µs/m Zoom x1, x2, x4, x8, x16 Zadane wartości Wzmocnienie pionowe x1, x2,.,.x64, x128 Zadane wartości Tryby pracy Pojedyncza linia, dwie linie, różnicowy, przesłuch, wywołanie przebiegu z pamięci, lokalizacja uszkodzeń chwilowych

8 funkcja pomiarowa Zakres rozdzielczość Dokładność Sygnały wyjściowe ganerator 600 Ω Z IN ) rodzaj Częstotliwość rozdzielczość dokładność Sygnał identyfikacyjny ID Sygnał akustyczny Sygnał akustyczny Sygnał wysokiej częstotliwości Z 135Ω Wybieranie 200 do 1000 Hz zadany poziom wyj. 200 do 9999 Hz -20 do+1 dbm 10kHz do 19,99 khz -20 do+1 dbm 20 khz do 1200 khz 0 db 1 Hz 1% 1 Hz 0,1 db 10 Hz 1 db 1% 0,2 db 2% 1 db 1 khz 1 db DTMF Standard 1Hz 1dB Zgodnie z CCITT Q.23 impulsowe 10 impulsów na sekundę 60ms przerwy, 40ms impuls, 600 ms między cyframi Testy automatyczne Te same zakresy, rozdzielczości i dokładności pomiarów Dynatel 965 DSP/SA (pomiary ISDN/IDSL, HDSL, ADSL Pomiary DSL Tłumienność DSL Zin 100 Ω lub 135Ω Szum (filtr E,F lub G) Szum metaliczny Zin 100 Ω lub 135Ω Szum wzdłuzny dla Zin 10 kω Szerokopasmowy analizator widma Szerokopasmowy Zakres -75 do + 5 dbm 20 do 1200 khz 0,1 db 1 db +10/+20/+30 do +90 dbrn 1 db 2 db +40/+50/+60 do 120 dbrn 1 db 2 db analizator widma 10kHz do 1,8 MHz 5 podzakresów od 120 khz do 2 MHz Dynamika Rozdzielczość częstotliwości Impedancja wejściowa -90 do +10 dbm 1% zakresu 135 Ω Zasilanie ładowalne akumulatorki NiMH 1,5 Ah lub baterie 6AA (LR6) Czas pracy dla akumulatorów: 12 godzin typowej pracy bez podświetlenia ekranu, 4 godziny z podświetleniem 3M Poland Sp. z o. o. Oddział w Katowicach Oddział w Gdańsku Dział Telekomunikacji ul. Moniuszki 3 ul. Spichrzowa 21 Al. Katowicka 117, Kajetany Katowice Gdańsk Nadarzyn Tel , fax Tel , fax tel , fax telecom@3m.pl Innowacje
