Innowacyjność. Centra R&D we Włoszech, Niemczech, USA. Olbrzymia lista innowacji. Wiele opatentowanych rozwiązań

Transkrypt

1 1

2 Welcome to

3 Marki Snap On

4 Innowacyjność Centra R&D we Włoszech, Niemczech, USA Olbrzymia lista innowacji Wiele opatentowanych rozwiązań 4 4

5 Odwiedź nas Entrance w Unterneukirchen 5

6 6

7 Pierwsi w innowacyjności 1 wyważarka dynamiczna 1 komputerowa geometria optyczna 1 optymalizacja wyważania kół 1 ramię mocujące ciężarek 1 geometria 3D 1st 1 linia diagnostyczna 7

8 Equipment Europe rozwój montażownic do kół King 58 (High end) 2008 Mounting Helper MY 2004 King 23 DR MY 2004 Pegasus 2008 Monty 3550 MY 2003 RF MY 2008 Quadriga Concept

9 Equipment Europe rozwój wyważarek do kół b9120 b9200 MY 2006 b9460p MY 2006 Touchless MY 2006 MY 2005 Hofmann Digitals MY 2007 Geo 985 MY 2005 Optima MY 2004 Truck New Z Cabinet range

10 Equipment Europe rozwój urządzeń do geometrii V3D1 MY 2005 New Wheel Clamps MY 2005 New turnplate MY 2006 Arago Ultra Tech MY 2005 New Cabinet Design 2008 V301-V501-V901 MY 2004 Prism 2008 V3D Ultra Tech MY 2004 Arago 3 IVS Tech MY

11 Marka John Bean Założona w 1904r przez John Bean W 1947 John Bean wprowadził Visualiner pierwsza geometria optyczna Wiele opatentowanych innowacji Pionier w technologii geometrii 2008 John Bean wprowadził do geometrii technologię PRISM opatentowana innowacja Od 1996 roku w koncernie Snap-on 11

12 12 Urządzenia do geometrii

13 Produkty Urządzenia 3D Innowacyjna technologia PRISM 13

14 Zalety geometrii 3D: Brak kompensacji bicia kół przetoczenie jedynie o cm (można podzielić na 2 kierunki szybkość pomiaru) Nie, wymaga obrotnic elektronicznych Tarcze pasywne brak elektroniki na kołach, brak problemu ładowania akumulatorów, brak połączeń kablowych z jednostką centralną Może być wersja mobilna urządzenia wygoda pracy 14

15 Zalety geometrii 3D: Kamery urządzenia 3D odczytują pozycje celi głowic pasywnych w przestrzeni trójwymiarowej Dokładne, niezawodne samokalibracja kamer Szybkie, łatwe pomiar jest zrobiony w czas ok. 5 min (nie wymaga poziomowania tarcz refleksyjnych) Baza danych zawiera samochody z ostatnich ponad 25 lat 15

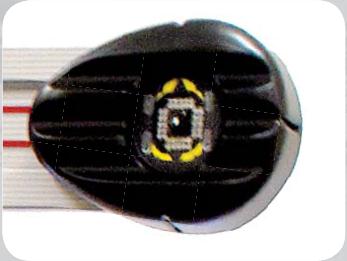

16 Kluczowe cechy geometrii John Bean V3D: Kamery urządzenia 3D odczytują pozycje celi głowic pasywnych w przestrzeni wykorzystując kształt koła PATENT Urządzenie samo wyznacza płaszczyznę obrotu kół, dzięki temu nie wymaga idealnie poziomej powierzchni i eliminuje błędy pomiarowe wynikające z niewypoziomowania PATENT Każdy inny producent wymaga wypoziomowanej powierzchni, na której stoi samochód Nie wymaga przeglądów i kalibracji oszczędności rzędu PLN w czasie eksploatacji 10 lat 16

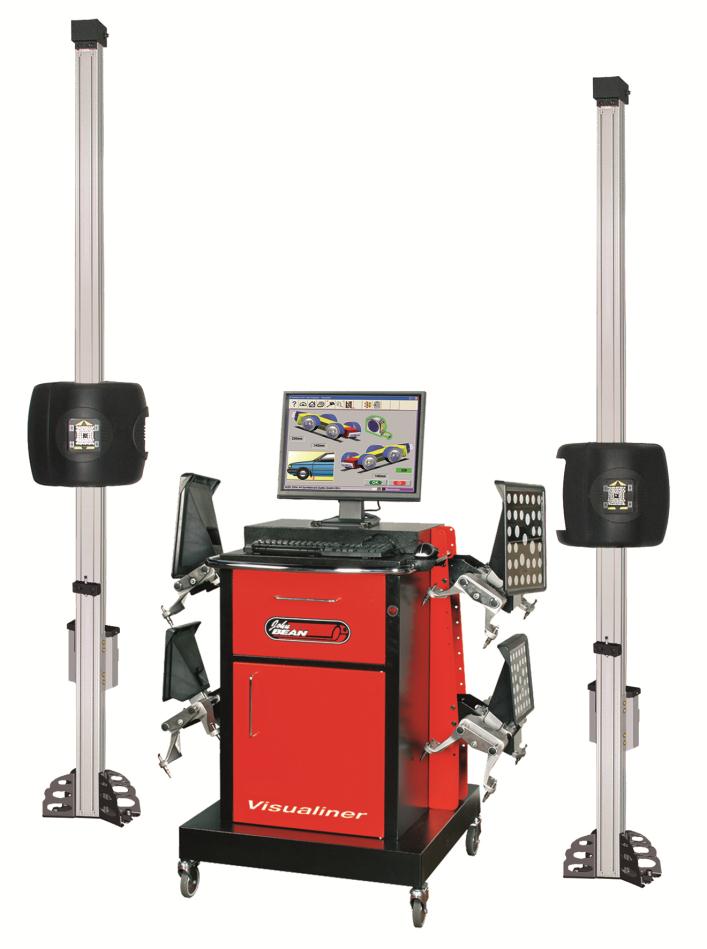

17 Visualiner 3D Arago 2 samopoziomujące się kamery na 2 słupach, idealne rozwiązanie dla stanowisk przejazdowych Wersja oprogramowania Premium 4 lekkie głowice pasywne z uchwytami uniwersalnymi A-arm zawieszenia wielowahaczowe EZ Access - dla pomiarów przy zdjętych kołach EZ Toe wygodne ustawienia dla maksymalnego kąta skrętu kół Opcjonalny TIP dla pomiaru wysokości zawieszenia Procedury OEM, sprawdzenie podwozia pomiar przekątnych, promień opony, promień zataczania i pro-ackermann 17

18 Visualiner 3D Arago 18

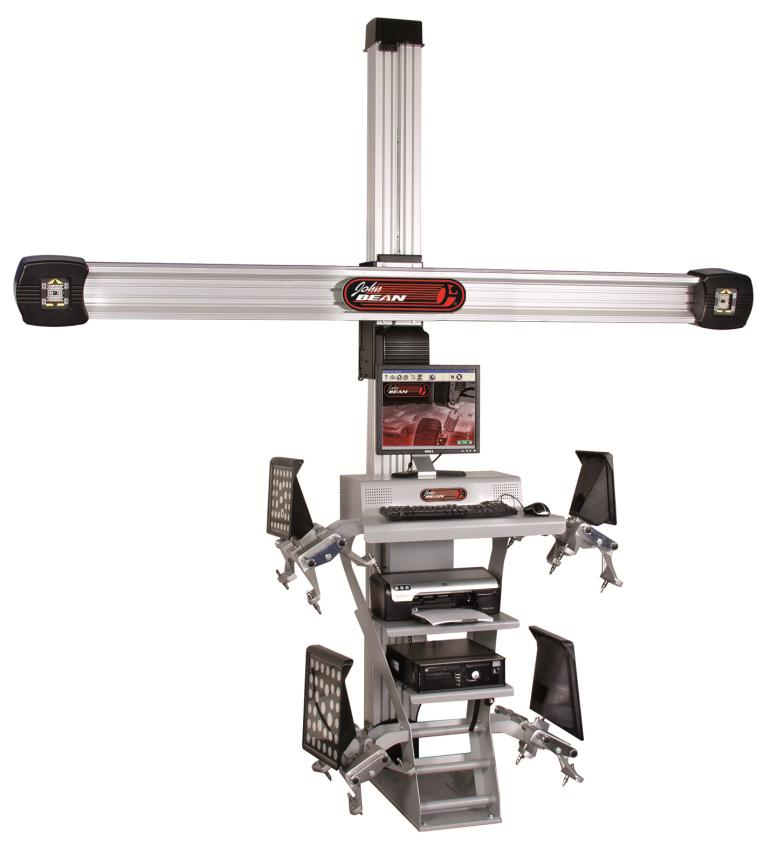

19 Visualiner 3D 2 Wersje: pojedynczy lub podwójny słup, z windą lub bez, możliwy wózek mobilny Wersja oprogramowania Premium 4 lekkie głowice pasywne z uchwytami uniwersalnymi A-arm zawieszenia wielowahaczowe EZ Access - dla pomiarów przy zdjętych kołach EZ Toe wygodne ustawienia dla maksymalnego kąta skrętu kół Opcjonalny TIP dla pomiaru wysokości zawieszenia Procedury OEM, sprawdzenie podwozia pomiar przekątnych, promień opony, promień zataczania i pro-ackermann 19

20 Visualiner 3D 1 Wersje: pojedynczy lub podwójny słup, z windą lub bez, możliwy wózek mobilny Oprogramowanie Advanced < 4 lekkie głowice pasywne z uchwytami uniwersalnymi EZ Toe wygodne ustawienia dla maksymalnego kąta skrętu kół 20

21 Visualiner 3D Lite Wersje: pojedynczy lub podwójny słup, z windą lub bez, możliwy wózek mobilny Oprogramowanie Standard < 4 lekkie głowice pasywne z uchwytami uniwersalnymi EZ Toe wygodne ustawienia dla maksymalnego kąta skrętu kół 21

22 Visualiner Prism Technologia Prism łączy zalety rozwiązań konwencjonalnych z kamerami CCD oraz technologii 3D Standardowe oprogramowanie < Zestaw 2 głowic pasywnych i 2 głowic POD, lekkie uchwyty mocujące Ustawienia dla samochodów ze zmienionym zawieszeniem Może być używany na < kilku stanowiskach 22

23 Visualiner Prism Porównanie technologii Prism i standardowej CCD CECHA PRISM CCD WAGA (UCHWYT PLUS TARCZA/KAMERA) WYMAGANIA PRZESTRZENNE WPŁYW OŚWIETLENIA ILOŚĆ ELEKTRONIKI NA KOŁACH BLUETOOTH ŻYWOTNOŚĆ AKUMULATORÓW BRAK OKRESOWYCH KALIBRACJI ŁATOWŚĆ SERWISOWANIA ELEMENTY PODLEGAJĄCE WYMIANIE OBSŁUGA DŁUGICH POJAZDÓW POJAZDY OSPOJLEROWANE WYMÓG OBROTNIC ELEKTRONICZNYCH WYMIARY POJAZDU PRZETOCZENIE (ROC) BRAK POMIARÓW OPRATYCH O GRAWITACJĘ WPŁYW STANOWISKA POMIAROWEGO 23

24 Accessories for Wheel Aligners Wersje oprogramowania: Różnice w oprogramowaniu i możliwościach pomiarowych i regulacyjnych geometrii John Bean: 24

25 Accessories for Wheel Aligners Konfiguracje: - wersja na podnośnik -wersja na rampę -wersja na kanał Może być również wersja mobilna oraz mocowana na ścianie 25

26 Accessories for Wheel Aligners Visualiner 3D X-Cel Nowe lekkie i małe głowice oszczędność miejsca, komfort pracy Nowe kamery pomiarowe UHR dokładność i szybkość pomiaru Nowy design urządzenia 26

27 Accessories for Wheel Aligners Visualiner 3D X-Cel Nowe oprogramowanie Pro42 jeszcze prostsza, szybsza i bardziej intuicyjna obsługa EZ-Link oprogramowanie wspiera proces kalibracji czujnika skrętu 27

28 Accessories Akcesoria: for Wheel Aligners Dostępna długa lista wyposażenia opcjonalnego, takiego jak: Obrotnice ze stopów lekkich Tylne płyty przesuwno-skrętne Zestaw rozszerzający do uchwytów mocujących Uchwyty uniwersalne mocowanie za oponę TIP wskaźnik do wysokości zawieszenia ADR/ACC/LDW kamera Zestaw mobilny 28

29 Rekomendacja OEM Rekomendowane przez większość producentów: 29

30 Rekomendacja OEM Lista rekomendacji: Citroen Continental Ford Michelin MG Rover Nissan Opel Peugeot Porsche Renault Volvo VW / Audi 30

31 Certyfikat ITS Wszystkie urządzenia posiadają certyfikat ITS są dopuszczone na Stacje Kontroli Pojazdów 31

32 32 Montażownice

33 Tyre Montażownice Changer Product linia produktowa Range Montażownice dla samochodów osobowych, ciężarowych i motocykli Certyfikat WDK 33

34 Montażownice kluczowe cechy Wszystkie urządzenia projektowane i wytwarzane we własnej fabryce Pneumatyczne urządzenie montujące ergonomia, oszczędność miejsca, jakość wykonania Największy zakres obsługiwanych rozmiarów kół 34

35 Automatic Montażownica Tyre Changer automatyczna Quadriga Quadriga Certyfikat WDK obsługa opon UHP oraz run-flat Dokładne, łatwe w obsłudze i wydajne optymalne dla obsługi różnych opon Kontrola siły przy montażu/demontażu wszystkich rodzajów opon. Wszystkie operacje są wydajne i delikatne (nie uszkodzimy felgi lub opony) Opcja sterowania ręcznego pozwala precyzyjnie i delikatnie kontrolować obsługę Podnośnik ustawia koło do wymaganej pozycji montażu - wygoda Tryb automatycznej obsługi wymaga minimalnej obsługi przez użytkownika 35

36 Automatic Montażownica Tyre Changer automatyczna Quadriga Quadriga

37 Automatic Montażownica Tyre Changer automatyczna Quadriga Quadriga Technical data and dimensions Rim diameter inch Max. wheel diameter inch / mm 47 / 1200 Max. rim width inch 17 Max. tyre width inch 17 Wheel weight kg 70 Dimensions (W x D x H) mm 1290/1350 x 2240 x 1850 Machine weight incl. lift kg 820 Operating pressure bar 8 12 Power supply VAC 1ph 50 / 60 Hz 37

38 Semi-Automatic Półautomatyczna Tyre montażownica Changer Pegasus Pegasus Certyfikat WDK obsługa opon UHP oraz run-flat Demontaż bez używania dźwigni Podnośnik do kół wygoda i bezpieczeństwo użytkowania System rolek prowadzących idealny dla opon UHP oraz run-flat System centralnego mocowania dokładna i delikatna obsługa z 2 stron felgi Możliwość odwrotnego montażu 38

39 Semi-Automatic Tyre Changer Pegasus 200 Półautomatyczna montażownica Pegasus 200 Technical data and dimensions Clamping range inch Max. rim width inch 17 Max. tyre width inch 17 Max. wheel diameter mm 1200 Wheel weight kg 70 Clamping flange speeds rpm 7 / 13 Dimensions (W x D x H) mm 1520 x 1620 x 1910 Machine weight incl. lift kg 430 / 450 Operating pressure bar 8 12 Power supply 230 V 1ph 50/60 Hz 39

40 T6000 plus Certyfikat WDK obsługa opon UHP oraz run-flat Dla warsztatów obsługujących duże ilości kół i duże rozmiary kół Mocowanie od zewnątrz maksymalnie 26 Opcjonalnie szczęki mocujące do 30 Dwukierunkowy siłownik zbijaka Wersja BS z inflatorem (system pompowania) Możliwa wersja bez plus kit - (bez certyfikatu wdk) 40

41 T6000 plus Technical data and dimensions Inner clamping range inch Outer clamping range inch Max. rim width inch 16 Max. tyre width inch 17 Max. wheel diameter mm 1200 Bead breaking range mm / Dimensions (W x D x H) mm 1020 x 1380 x 1810 Weight kg 440 Operating pressure bar 8 12 Power supply VAC 3ph 50/60 Hz 41

42 T plus Certyfikat WDK obsługa opon UHP oraz run-flat Dla warsztatów obsługujących duże ilości kół Mocowanie od zewnątrz maksymalnie 24 Dwukierunkowy siłownik zbijaka 2 prędkości obrotowe Wersja BS z inflatorem (system pompowania) Możliwa wersja bez plus kit - (bez certyfikatu wdk) 42

43 T plus Technical data and dimensions Inner clamping range inch Outer clamping range inch Max. rim width inch 14 Max. tyre width inch 15 Max. wheel diameter mm 1000 Bead breaking range mm Dimensions (W x D x H) mm 1180x1310x1610 Weight kg 345 / 358 Operating pressure bar 8 12 Power supply VAC 3ph 50/60 Hz 43

44 T plus Certyfikat WDK obsługa opon UHP oraz run-flat Dla warsztatów obsługujących średnie ilości kół Mocowanie od zewnątrz maksymalnie 24 Dwukierunkowy siłownik zbijaka 2 prędkości obrotowe Wersja BS z inflatorem (system pompowania) Możliwa wersja bez plus kit - (bez certyfikatu wdk) 44

45 T plus Technical data and dimensions Inner clamping range inch Outer clamping range inch Max. rim width inch 12 Max. tyre width inch 15 Max. wheel diameter mm 1000 Bead breaking range mm Dimensions (W x D x H) mm 1010 x 1250 x 1640 Weight kg 310 / 323 Operating pressure bar 8 12 Power supply VAC 3ph 50/60 Hz 45

46 T Dla warsztatów obsługujących średnie ilości kół Mocowanie od zewnątrz maksymalnie 20 Dwukierunkowy siłownik zbijaka Pneumatycznie sterowana kolumna i blokowana w pozycji roboczej Głowica montująca ustawia się we właściwej pozycji do obręczy Wersja BS z inflatorem (system pompowania) 46

47 T Dla warsztatów obsługujących mniejsze ilości kół Mocowanie od zewnątrz maksymalnie 20 Dwukierunkowy siłownik zbijaka Wytrzymała budowa i komponenty długa żywotność urządzenia Głowica montująca ustawia się we właściwej pozycji do obręczy Wersja BS z inflatorem (system pompowania) 47

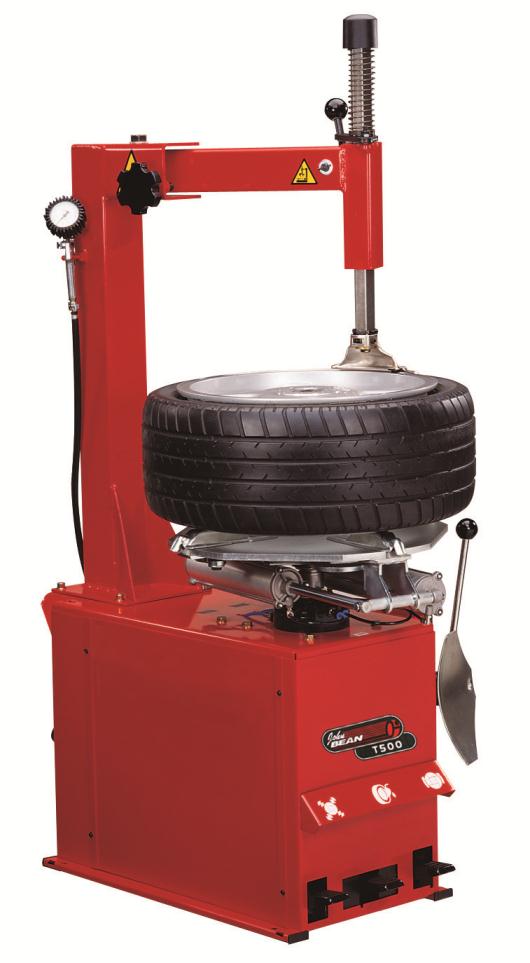

48 T500 Dla warsztatów obsługujących małe ilości kół Mocowanie od zewnątrz maksymalnie 18 Ramię odchylane na bok oszczędność miejsca Wytrzymała budowa i komponenty długa żywotność urządzenia Głowica montująca ustawia się we właściwej pozycji do obręczy Wersja BS z inflatorem (system pompowania) 48

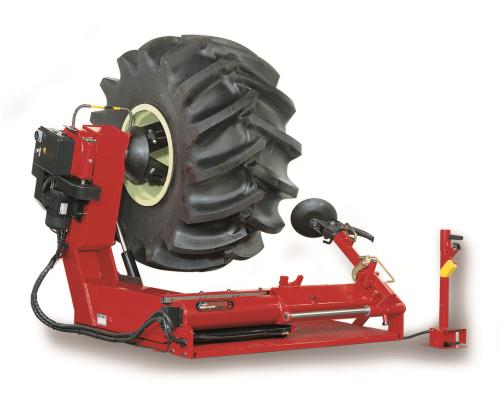

49 Truck Montażownice Tyre Changers ciężarowe Dla samochodów ciężarowych i autobusów (obręcze stalowe i aluminiowe) Solidna budowa, obsługa kół o rozmiarach 4 58 Ergonomiczna i łatwa obsługa Unikalny zbijak dyskowy (T8058) łatwość demontażu 49

50 Motorcycle Montażownice Tyre dla Changers motocykli Dla motocykli i samochodów osobowych Dwukierunkowy siłownik zbijaka Duży zbijak dla kół samochodowych jest również dostosowany do prawidłowej obsługi kół quadów Uchwyt samocentrujący z 4 szczękami jest obsługiwany poprzez 2 siłowniki 50

51 Accessories Akcesoria: for Tyre Changers Dla montażownic dostępny jest szeroki asortyment akcesoriów: Rolki ułatwiające pracę z ciężkimi kołami Różne głowice montujące Szybkowymienialne elementy Specjalne łyżki montażowe Różne szczęki mocujące Inflator 51

52 52 Wyważarki

53 Wheel Balancer Product Range Wyważarki linia produktowa Gama modelowa od LC aż do BFH 2000 z funkcjami diagnostycznymi 53

54 Balancer Wyważarka with z Diagnostic funkcją diagnostyki Function BFH BFH Załóż koło, zamknij pokrywę ochronną i parametry koła są sczytane automatycznie użytkownik nie musi nawet dotknąć koła Pełna diagnostyka sprawdza wszelkie nierówności (bicia) i je poprawia (optymalizacje) 5 skanerów laserowych Pomiar głębokości bieżnika Elektryczny uchwyt mocujący Opcjonalna drukarka 54

55 Balancer Wyważarka with z Diagnostic funkcją diagnostyki Function BFH BFH SAF&GO analiza stanu bieżnika, barku opony (boku) oraz określenie indeksu znoszenia; analiza felgi OptiLine optymalne rozmieszczenie kół na samochodzie 55

56 Balancer with Diagnostic Function BFH 1000 Wyważarka z funkcją diagnostyki BFH2000 Technical data and dimensions Rim centre bore diameter mm Shaft diameter mm 40 Measuring speed rpm 200 Rim width inch 3 20 Rim diameter inch auto. / 8-30 man. Max. wheel width mm 530 Max. wheel diameter mm 950 Max. wheel weight kg 70 Max. cycle time s 35 Dimensions (W x D x H) wheel guard open mm 1495 x 1030 x 1740 Weight kg 217 Power supply V 1ph 50 / 60 Hz 56

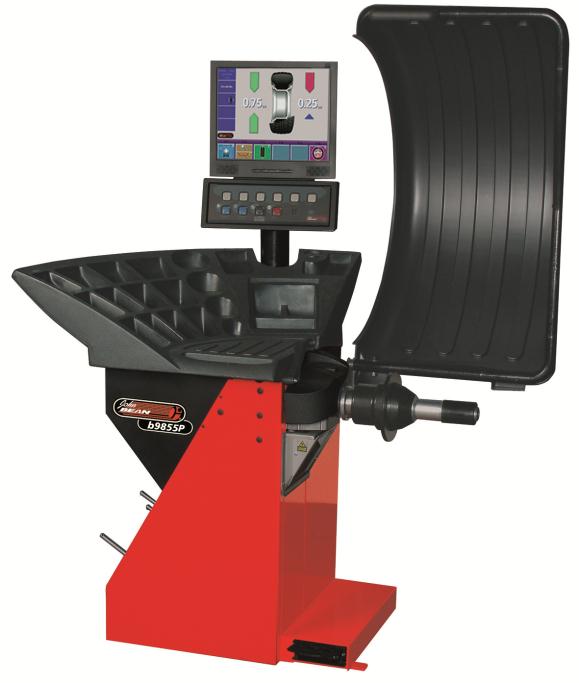

57 b9855p Załóż koło, zamknij pokrywę ochronną i parametry koła są sczytane automatycznie użytkownik nie musi nawet dotknąć koła Tryby pracy: ALU, ukryty ciężarek, PAX Programy optymalizacji 9 profili użytkowników Monitor 17 TFT Elektryczny uchwyt mocujący 57

58 b9855p Technical data and dimensions Rim centre bore diameter mm Shaft diameter mm 40 Measuring speed rpm 200 Rim width (dynamic bal.) inch 1 20 Rim diameter (auto./man.) inch (8 30) Max. wheel width mm 530 Max. wheel diameter mm 950 Max. wheel weight kg 70 Dimensions (W x D x H), wheel guard open mm 1390 x 1140 x 1770 Weight kg 151 Power supply VAC 1ph 50/60 Hz 58

59 b9755 / b9755p Automatyczne wprowadzenie parametrów felgi Ramię do precyzyjnego klejenia ciężarków Tryby pracy: ALU, ukryty ciężarek, PAX 9 profili użytkowników Monitor 17 TFT Electro-mechanical Wersja P z elektrycznym power clamp uchwytem device mocującym 59

60 b9755 / b9755p Technical data and dimensions Rim centre bore diameter mm Shaft diameter mm 40 Measuring speed rpm 200 Rim width (dynamic bal.) inch 1 20 Rim diameter (auto./man.) inch 8 25 (8 30) Max. wheel width mm 530 Max. wheel diameter mm 950 Max. wheel weight kg 70 Dimensions (W x D x H), wheel guard open mm 1485 x 1140 x 1770 Weight kg 145 / 150 Power supply VAC 1ph 50/60 Hz 60

61 B9465 / b9465p Automatyczne wprowadzenie parametrów felgi szybkość obsługi Ramię do precyzyjnego klejenia ciężarków Tryby pracy: ALU, ukryty ciężarek, PAX 4 profili użytkowników Wersja P z elektrycznym uchwytem mocującym 61

62 b Automatyczne wprowadzenie parametrów felgi (szerokość, ET) Ramię do klejenia ciężarków Tryby pracy: ALU, ukryty ciężarek, PAX Hamulec wału obsługiwany pedałem 4 profili użytkowników Dostępna wersja bez pokrywy ochronnej 62

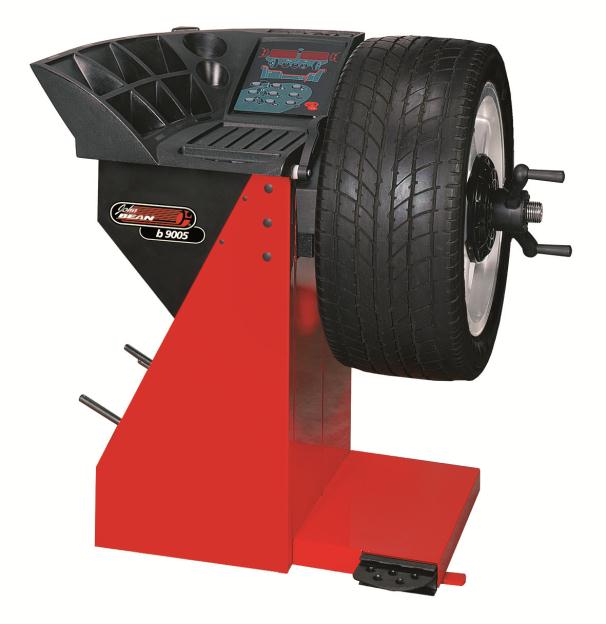

63 b9005 Wyważarka o napędzie ręcznym Automatyczne wprowadzenie ET felgi Ręczne wprowadzanie szerokości i wielkości Ramię do klejenia ciężarków Tryby pracy: ALU, ukryty ciężarek, PAX Hamulec wału obsługiwany pedałem 63

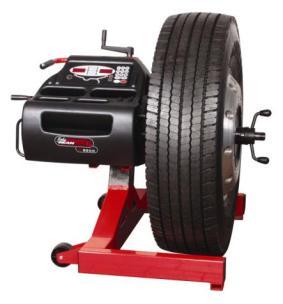

64 b9200 Truck wyważarka Wheel ciężarowa Balancer Mobilna wyważarka o napędzie ręcznym Ręczne wprowadzanie szerokości felgi Automatyczne wprowadzenie rozmiaru i odsadzenia (ET) felgi Elektroniczny hamulec Nie potrzebna winda 64

65 b9200 Technical data and dimensions Rim centre bore diameter mm light truck: truck: / Shaft diameter mm 40 Measuring speed rpm <100 Rim width (dynamic bal.) inch 2 20 Rim diameter inch 8 26 Max. wheel width mm 650 Max. wheel diameter mm 1300 Max. wheel weight kg 250 Dimensions (W x D x H) mm 1185 x 910 x 1160 Weight kg 125 Power supply with power pack: VAC 1ph 50/60 Hz or via optional 12 VDC battery 65

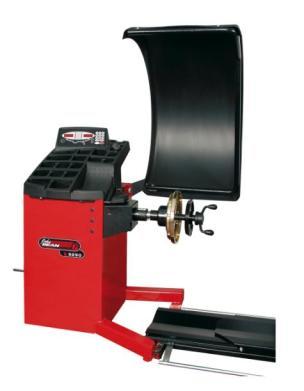

66 b9250 Truck wyważarka Wheel ciężarowa Balancer Automatyczne wprowadzenie rozmiaru i szerokości felgi Elektroniczny hamulec Pneumatyczna winda Adaptor do kół ciężarowych 5 trybów ALU Pomoc on-line w ponad 20 językach 66

67 b9250 Technical data and dimensions Rim centre bore diameter mm light truck: Shaft diameter mm 40 Measuring speed rpm <100 Rim width (dynamic bal.) inch 2 20 Rim diameter inch 8 26 Max. wheel width mm 650 Max. wheel diameter mm 1300 Max. wheel weight kg 70 truck: / Dimensions (W x D x H), wheel guard open mm 1345 x 1455 x 2005 Weight kg 223 Power supply VAC 1ph 50/60 Hz 67

68 Accessories Akcesoria: for Wheel Balancers Szeroki zakres akcesoriów dla wyważarek: Szeroki zakres uchwytów mocujących Stożki i pierścienie centrujące Płyty mocujące dla felg aluminiowych Uniwersalne adaptery mocujące dla felg samochodowych i motocyklowych Cęgi do zdejmowania ciężarków 68
