Geodyna 7600/7600p Zalety:

Transkrypt

1 Geodyna 7600/7600p Zalety: Monitor z dotykowym ekranem zwiększona ergonomia i intuicyjność 2D SAPE - automatyczny system wprowadzania średnicy oraz odległości felgamaszyna. SMART SONAR - automatyczne bezkontaktowe wprowadzanie szerokości felgi VPM Wirtualny pomiar płaszczyzn korekcyjnych precyzja i powtarzalność: Funkcja easyweight - szybkie mocowanie ciężarków klejonych na dolnej płaszczyźnie korekcyjnej felgi dzięki wskaźnikowi laserowemu Geodyna 7600p z funkcją Power Clamp - elektromechaniczny uchwyt mocujący koło na wale wyważarki Krótki cykl start stop: 4.5 sekundy (felga 15 ) Oświetlenie wewnętrznej strony felgi w celu ułatwienia czyszczenia obręczy oraz przyspieszenia wprowadzania danych i pozycjonowania ciężarków Łatwe wprowadzanie ilości szprych felgi

2 Specyfikacja techniczna Geodyna 7600L Geodyna 7600p Samochody osobowe / dostawcze / Obsługiwane pojazdy motocykle / pojazdy terenowe / motocykle (wymagany dodatkowy adapter) Wyświetlacz Monitor z 19 cal. ekranem dotykowym Interfejs użytkownika Gold Prędkość obrotowa < 200 obr/min Dokładność wyważenia 1 g (0.035 uncje) Rozróżnialność kątowa: 0,7 Czas cyklu Start/Stop (koło 195/65R15) Pomiar sprawdzający 4.5s Wprowadzanie danych koła ze Smart Sonar 6.5s System wibracyjny VPM ze VPM z wałem zintegrowanym wałem stożkowym Mocowanie koła Nakrętka Power Clamp Ręczne wprowadzanie danych Średnica obręczy 8" - 32" Odległość felga maszyna 1" - 20 " Szerokość obręczy 1" - 20 " Automatyczne wprowadzanie danych Wprowadzenie średnicy felgi i odległości felga maszyna Automatyczne, ramię pomiarowe Wprowadzanie szerokości felgi Automatyczne, Smart Sonar Średnica felgi 8" - 25" Szerokość felgi 3" - 15" Zakres pracy Smart Sonar: średnica obręczy 13" - 26" Zakres pracy ramienia pomiarowego mm / Mocowanie ciężarków korekcyjnych Ciężarki nabijane Ręcznie na godz. 12 Ciężarki klejone Funkcja easyweight na godz. 5 / ramię pomiarowe na godz. 12 Funkcje oprogramowania Start cyklu pomiarowego Automatyczny, przez zamknięcie osłony Program wyważania Półautomatyczny program easyalu Wykrywanie szprych felgi Ręczne Wielu użytkowników Zatrzymanie w pozycji niewyważenia System Auto Stop (ramię pomiarowe) Oświetlenie wewnętrznej strony obręczy Dzielenie ciężarków Program minimalizacji Program optymalizacji Drukarka Asanetwork Sieć Relokacja ciężarka korekcyjnego Ramię pomiarowe Licznik Maksymalne wymiary koła Max. średnica koła 42" / 1050mm

3 Szerokość koła 3" - 20" / mm Max. ciężar koła 70kg Inne Średnica wału 1.57" / 40mm Długość wału 8.86" / 225mm Podnośnik koła Opcja BW 2010 Napięcie zasilania 230V 1 faza 50/60Hz 250W Wymiary (szer. x głęb. x wys.) Osłona koła otwarta 1386 x 1120 x 1262 Konfiguracja Właściwości 7600L 7600p Średnica / Odległość Pomoc we wprowadzaniu danych Smart Sonar Automatyczne wprowadzanie szerokości felgi easyweight Wskaźnik laserowy dla dokładnego mocowania ciężarków klejonych Power Clamp Uchwyt elektromechaniczny

4 Główne cechy Dotykowy ekran Geodyna 7600 wyposażona jest w 19 ekran dotykowy Monitor z dotykowym ekranem oraz graficznym interfejsem użytkownika GOLD nowy, intuicyjny, przyjazny dla użytkownika Oszczędność czasu Duże cyfry pokazują wartości niewyważenia, a jasne wskaźniki, miejsce mocowania ciężarków Funkcja easyweight Wskaźnik laserowy dokładne, szybkie i łatwe rozwiązanie do mocowania klejonych ciężarków na dolna płaszczyznę korekcyjną felgi Zapobiega niewłaściwemu umieszczeniu ciężarka Dolna płaszczyzna felgi jest bardziej wygodna do mocowania ciężarka przez operatora Wprowadzanie danych Automatyczne wprowadzanie średnicy felgi oraz odległości felga-maszyna Geodyna 7600 jest wyposażona w automatyczny system wprowadzania danych średnicy oraz dystansu felga-maszyna. Poprzez przyłożenie ramienia pomiarowego do przypuszczalnego punktu mocowania ciężarka, Geodyna 7600 automatycznie zapisze wartości do obliczenia niewyważenia. Po zakończeniu pomiaru operator jest prowadzony przez ramie pomiarowe lub tryb easyweight do miejsca mocowania ciężarka.

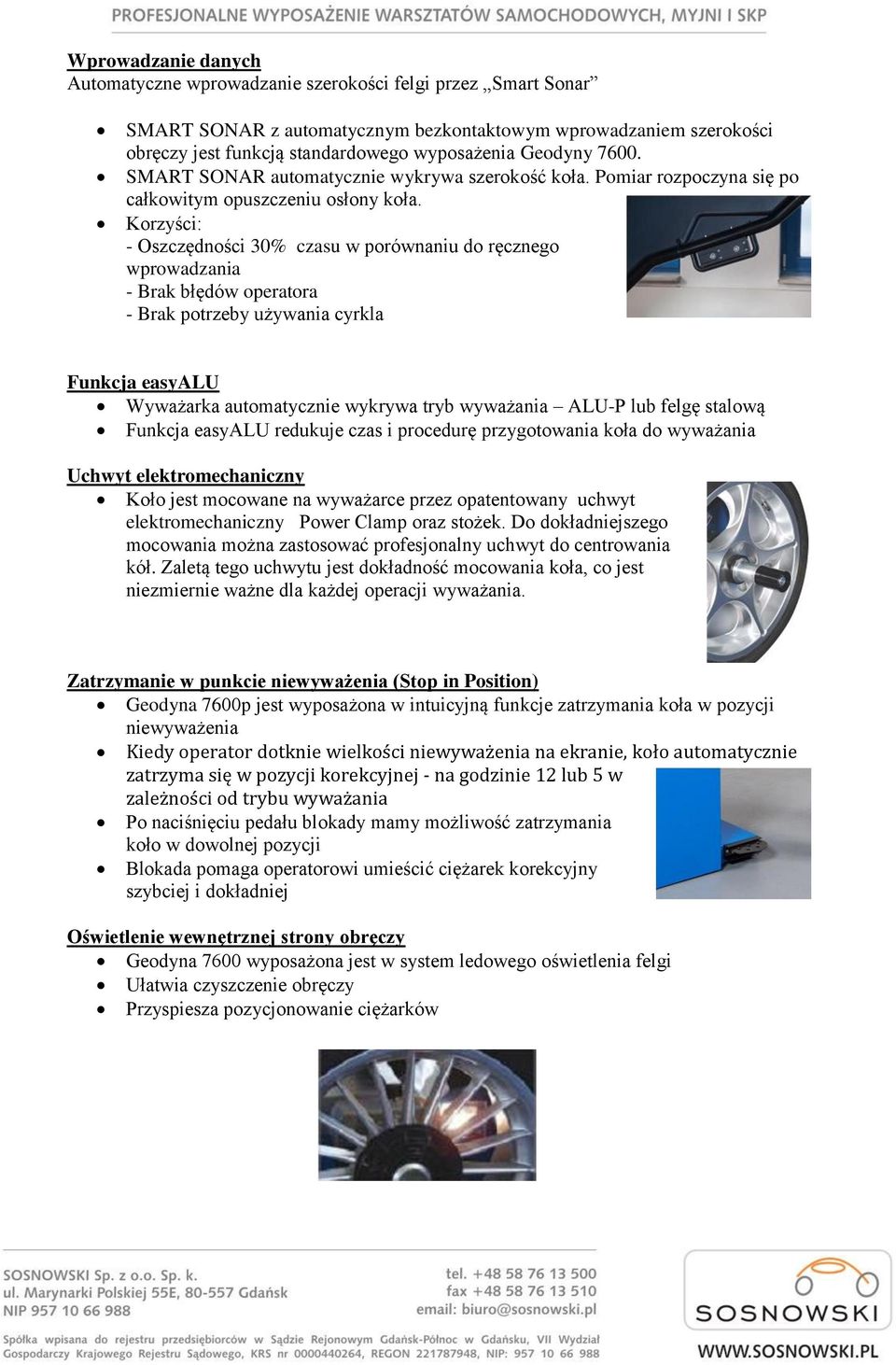

5 Wprowadzanie danych Automatyczne wprowadzanie szerokości felgi przez Smart Sonar SMART SONAR z automatycznym bezkontaktowym wprowadzaniem szerokości obręczy jest funkcją standardowego wyposażenia Geodyny SMART SONAR automatycznie wykrywa szerokość koła. Pomiar rozpoczyna się po całkowitym opuszczeniu osłony koła. Korzyści: - Oszczędności 30% czasu w porównaniu do ręcznego wprowadzania - Brak błędów operatora - Brak potrzeby używania cyrkla Funkcja easyalu Wyważarka automatycznie wykrywa tryb wyważania ALU-P lub felgę stalową Funkcja easyalu redukuje czas i procedurę przygotowania koła do wyważania Uchwyt elektromechaniczny Koło jest mocowane na wyważarce przez opatentowany uchwyt elektromechaniczny Power Clamp oraz stożek. Do dokładniejszego mocowania można zastosować profesjonalny uchwyt do centrowania kół. Zaletą tego uchwytu jest dokładność mocowania koła, co jest niezmiernie ważne dla każdej operacji wyważania. Zatrzymanie w punkcie niewyważenia (Stop in Position) Geodyna 7600p jest wyposażona w intuicyjną funkcje zatrzymania koła w pozycji niewyważenia Kiedy operator dotknie wielkości niewyważenia na ekranie, koło automatycznie zatrzyma się w pozycji korekcyjnej - na godzinie 12 lub 5 w zależności od trybu wyważania Po naciśnięciu pedału blokady mamy możliwość zatrzymania koło w dowolnej pozycji Blokada pomaga operatorowi umieścić ciężarek korekcyjny szybciej i dokładniej Oświetlenie wewnętrznej strony obręczy Geodyna 7600 wyposażona jest w system ledowego oświetlenia felgi Ułatwia czyszczenie obręczy Przyspiesza pozycjonowanie ciężarków

6 Tryb dzielenia ciężarków korekcyjnych Tryb dzielenia klejonych ciężarków korekcyjnych jest łatwo dostępny poprzez interfejs użytkownika Warsztat może zaoferować dodatkową usługę dla klienta, polegającą na ukryciu ciężarków klejonych za dwoma sąsiadującymi szprychami w taki sposób że nie będą one widoczne z zewnątrz. Program optymalizacji Podczas procedury optymalizacji obręcz i opona są dopasowywane względem siebie na podstawie różnych pomiarów niewyważenia Masa ciężarków może być dodatkowo zmniejszona Procedura rozpoczyna się od pomiaru niewyważenia obręczy Program minimalizacji Osiągnięcie minimalizacji masy ciężarków jest możliwe jeśli obręcz nie wykazuje odkształceń geometrycznych Niewyważenie obręczy może być korygowane w stosunku do niewyważenia opony tak, że niewyważenia kompensują się wzajemnie i najmniejszy możliwy ciężarek może być zamocowany. Procedura rozpoczyna się od pomiaru zespołu mocowania koła

7 VMP - Wirtualny Pomiar Płaszczyzn Korekcyjnych Opatentowana technologia Wirtualnego Pomiaru Płaszczyzn Korekcyjnych zapewnia wysoką niezawodność o zwiększonej dokładności. Zmiany czułości spowodowane temperaturą, wilgotnością, przeciążeniami, zmęczeniem itp. mają mniejszy wpływ na jakość pomiaru. Stała prędkość obrotowa Geodyna 7600 jest wyważarką z napędem pasowym, co sprawia, że podczas pomiaru prędkość obrotowa jest zawsze stała i wynosi 200 obr/min W urządzeniach bez silnika lub z napędem ciernym, prędkość obrotowa jest niestała co powoduje dużą niedokładność zmierzonych wyników. Ta niedokładność jest szczególnie ważna, jeśli chodzi o dynamiczne wyważanie kół motocyklowych lub lekkich kół samochodowych Redukcja czasu pracy Funkcja QuickBAL sprawia, że tylko liczba obrotów faktycznie wymagana, jest zadana do uzyskania dokładnego pomiaru niewyważenia. Rezultatem jest czas cyklu pomiarowego obniżony o 30%, przy zachowaniu wysokiej dokładności: dla standardowego koła o ciężarze 16 kg i wymiarach 195/65 x 15, czas pełnego cyklu jest zredukowany do mniej niż 4.5 sekundy. Dzięki systemowi SMART SONAR unikniemy ręcznego wprowadzania szerokości koła, dzięki czemu zmniejszymy prawdopodobieństwo popełnienia błędu i oszczędzimy czas.

8 Akcesoria standardowe: Pierścień dystansowy (nr. ref / EAC0058D08A) Bęben uniwersalny (nr ref / EAC0058D07A) Podkładka zabezpieczająca bęben uniwersalny (nr. ref / EAC0058D15A) Duży stożek ( Ø mm ) (nr. ref / EAM0005D25A) Średni stożek ( Ø mm ) (nr. ref / EAM0005D24A) Mały stożek ( Ø mm ) (nr. ref / EAM0005D23A) Cyrkiel pomiarowy (nr. ref / EAA0247G21A ) Ciężar korekcyjny (nr. ref / EAM0005D40A) Cęgi montażowe (nr. ref / EAA0247G22A ) Zestaw kołków montowanych na lewej stronie wyważarki (nr. ref / EAA0277D56A)

9 Akcesoria dodatkowe: Wzmocniona głowica montażowa ( Ø mm ) (nr. ref / EAK0257G26A) Płyta dociskowa (patrz cennik dla różnych typów) Pierścienie centrujące (patrz cennik dla różnych typów) Narzędzie do demontażu ciężarków korekcyjnych (nr. ref / EEHT300A) Kołpak dociskowy do felg aluminiowych (Ø 200 mm) (nr. ref / EAA0307G82A) Przystawka do motocykli z jednym tylnym amortyzatorem (np. Honda, Aprilia, Yamaha, BMW) (patrz cennik dla różnych typów) Przystawka motocyklowa I. Geodyna 7600 (nr. ref / EAA0260D80A ) Uniwersalna przystawka SCA-I do kół bez otworu centrującego. Geodyna 7600 (nr. ref / EAA0277D33A ) Przystawka motocyklowa p. Geodyna 7600p (nr. ref / EAA0260D14A) Uniwersalna przystawka SCA-I do kół bez otworu centrującego. Geodyna 7600p (nr. ref / EAA0260D82A ) BW2010 Pneumatyczny podnośnik koła (nr. ref. EAK0306G66A) Akcesoria serwisowe: Zestaw kalibracyjny (nr. ref / EAA0277D12A) Urządzenie do kalibracji ultradźwiękowego sonaru (nr. ref / EAA0344G09A )
