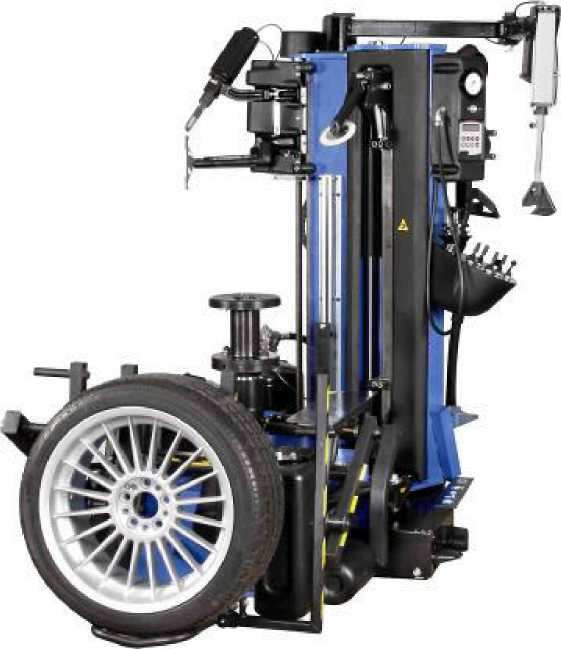

2 1. WPROWADZENIE Urządzenie niemieckiej firmy Hofmann Monty QUADRIGA to w pełni automatyczne urządzenie do montaŝu i demontaŝu opon. Zaprojektowane z myślą o serwisach, które potrzebują urządzenia o wyjątkowych moŝliwościach pozwalających na obsługę wszystkich rodzajów kół współczesnych samochodów. Dzięki zastosowaniu zaawansowanej technologii urządzenie zapewnia komfortową i bezpieczną obsługę opon niskoprofilowych, run-flat oraz UHP. QUADRIGA to urządzenie, które wyznacza nowe standardy w segmencie wyŝszej klasy. Dzięki zautomatyzowaniu procesu, operator jest w stanie obsłuŝyć koła o średnicy felgi do 30 i maksymalnej średnicy koła 47 w bardzo krótkim czasie. Całkowity proces demontaŝu i montaŝu opony przeprowadzany jest w trybie automatycznym, począwszy od zamontowania koła na wrzecionie montaŝownicy poprzez odbicie, demontaŝ i montaŝ opony. Podnośnik przenosi koło na uchwyt, gdzie jest ono mocowane. Czujniki laserowe rozpoznają wymiary geometryczne koła, aby ustawić względem niego uchwyt, rolki do odbijania stopki opony i głowicę montaŝową. Kiedy koło zostanie hydraulicznie zamocowane, operator wybiera jeden z pięciu programów działania. Automatyczny demontaŝ i montaŝ rozpoczynany jest za pomocą joysticka, a operator nigdy nie traci kontroli nad działaniem maszyny. Inteligentny sterownik zapewnia, Ŝe w czasie kaŝdego z etapów odpowiednie siły przykładane są do opony, co zabezpiecza zarówno felgę jak i oponę przed uszkodzeniem. MontaŜownica QUADRIGA została zaprojektowana tak, aby odciąŝyć operatora i zminimalizować źródła błędów dzięki zautomatyzowaniu procedur. Bardzo wysoka jakość urządzenia, ergonomiczna konstrukcja, łatwość i szybkość obsługi oraz uniwersalne zastosowanie czyni montaŝownicę QUADRIGA urządzeniem idealnym dla serwisów o wysokiej ilości obsługiwanych pojazdów. Monty QUADRIGA jest pierwszym na świecie w pełni automatycznym urządzeniem do montaŝu i demontaŝu opon, które otrzymało certyfikat niemieckiego stowarzyszenia WDK.

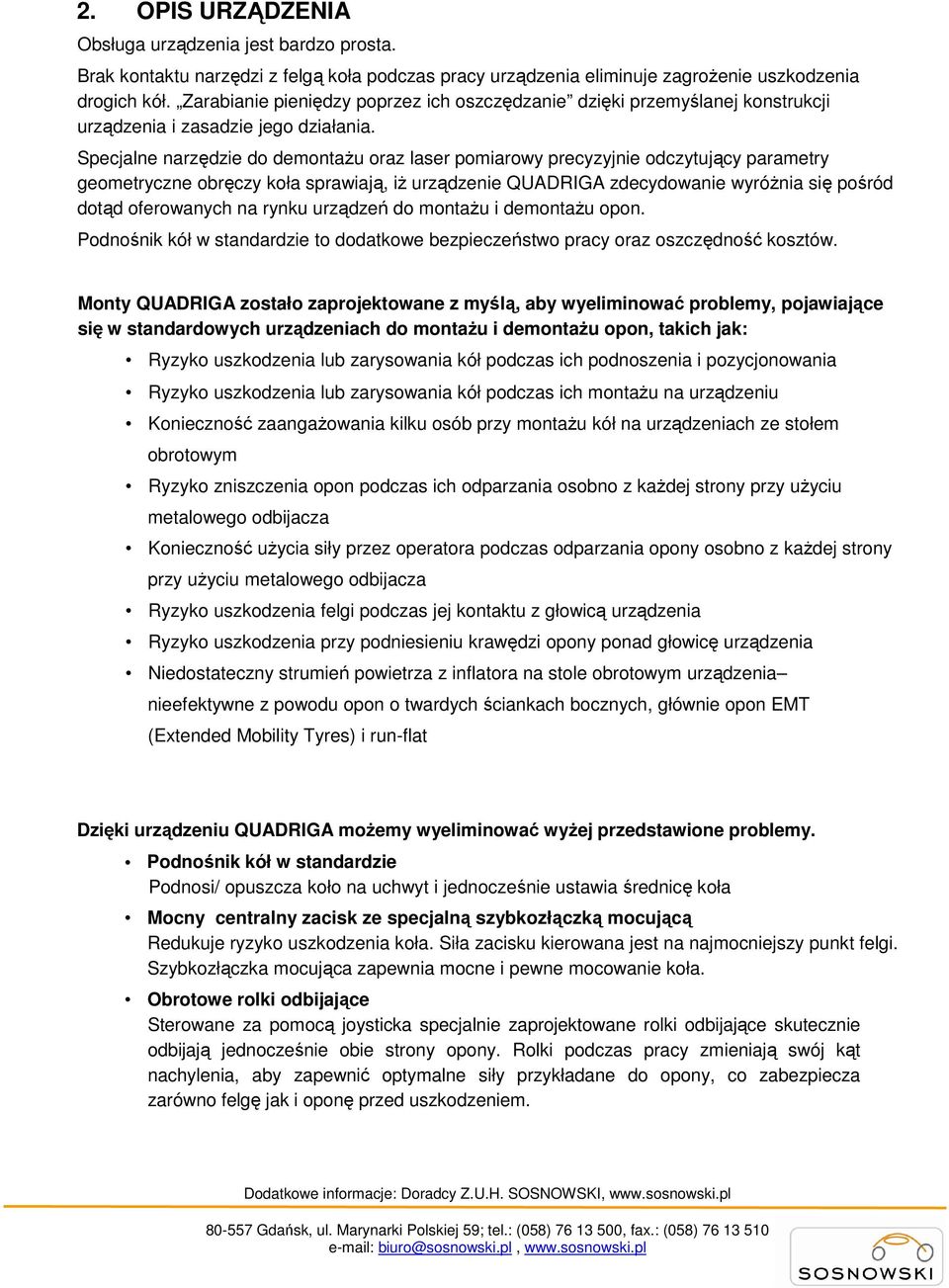

3 2. OPIS URZĄDZENIA Obsługa urządzenia jest bardzo prosta. Brak kontaktu narzędzi z felgą koła podczas pracy urządzenia eliminuje zagroŝenie uszkodzenia drogich kół. Zarabianie pieniędzy poprzez ich oszczędzanie dzięki przemyślanej konstrukcji urządzenia i zasadzie jego działania. Specjalne narzędzie do demontaŝu oraz laser pomiarowy precyzyjnie odczytujący parametry geometryczne obręczy koła sprawiają, iŝ urządzenie QUADRIGA zdecydowanie wyróŝnia się pośród dotąd oferowanych na rynku urządzeń do montaŝu i demontaŝu opon. Podnośnik kół w standardzie to dodatkowe bezpieczeństwo pracy oraz oszczędność kosztów. Monty QUADRIGA zostało zaprojektowane z myślą, aby wyeliminować problemy, pojawiające się w standardowych urządzeniach do montaŝu i demontaŝu opon, takich jak: Ryzyko uszkodzenia lub zarysowania kół podczas ich podnoszenia i pozycjonowania Ryzyko uszkodzenia lub zarysowania kół podczas ich montaŝu na urządzeniu Konieczność zaangaŝowania kilku osób przy montaŝu kół na urządzeniach ze stołem obrotowym Ryzyko zniszczenia opon podczas ich odparzania osobno z kaŝdej strony przy uŝyciu metalowego odbijacza Konieczność uŝycia siły przez operatora podczas odparzania opony osobno z kaŝdej strony przy uŝyciu metalowego odbijacza Ryzyko uszkodzenia felgi podczas jej kontaktu z głowicą urządzenia Ryzyko uszkodzenia przy podniesieniu krawędzi opony ponad głowicę urządzenia Niedostateczny strumień powietrza z inflatora na stole obrotowym urządzenia nieefektywne z powodu opon o twardych ściankach bocznych, głównie opon EMT (Extended Mobility Tyres) i run-flat Dzięki urządzeniu QUADRIGA moŝemy wyeliminować wyŝej przedstawione problemy. Podnośnik kół w standardzie Podnosi/ opuszcza koło na uchwyt i jednocześnie ustawia średnicę koła Mocny centralny zacisk ze specjalną szybkozłączką mocującą Redukuje ryzyko uszkodzenia koła. Siła zacisku kierowana jest na najmocniejszy punkt felgi. Szybkozłączka mocująca zapewnia mocne i pewne mocowanie koła. Obrotowe rolki odbijające Sterowane za pomocą joysticka specjalnie zaprojektowane rolki odbijające skutecznie odbijają jednocześnie obie strony opony. Rolki podczas pracy zmieniają swój kąt nachylenia, aby zapewnić optymalne siły przykładane do opony, co zabezpiecza zarówno felgę jak i oponę przed uszkodzeniem.

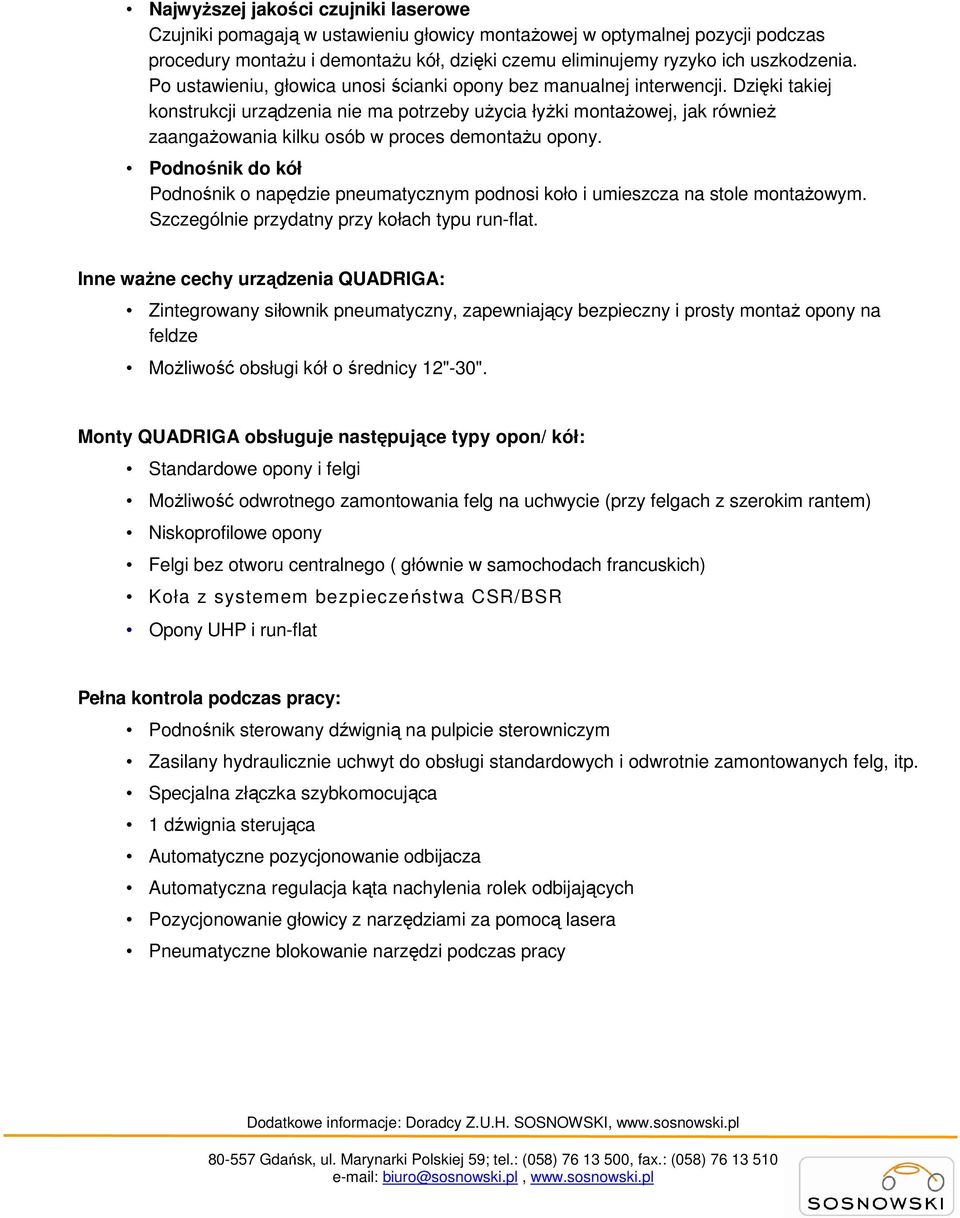

4 NajwyŜszej jakości czujniki laserowe Czujniki pomagają w ustawieniu głowicy montaŝowej w optymalnej pozycji podczas procedury montaŝu i demontaŝu kół, dzięki czemu eliminujemy ryzyko ich uszkodzenia. Po ustawieniu, głowica unosi ścianki opony bez manualnej interwencji. Dzięki takiej konstrukcji urządzenia nie ma potrzeby uŝycia łyŝki montaŝowej, jak równieŝ zaangaŝowania kilku osób w proces demontaŝu opony. Podnośnik do kół Podnośnik o napędzie pneumatycznym podnosi koło i umieszcza na stole montaŝowym. Szczególnie przydatny przy kołach typu run-flat. Inne waŝne cechy urządzenia QUADRIGA: Zintegrowany siłownik pneumatyczny, zapewniający bezpieczny i prosty montaŝ opony na feldze MoŜliwość obsługi kół o średnicy 12"-30". Monty QUADRIGA obsługuje następujące typy opon/ kół: Standardowe opony i felgi MoŜliwość odwrotnego zamontowania felg na uchwycie (przy felgach z szerokim rantem) Niskoprofilowe opony Felgi bez otworu centralnego ( głównie w samochodach francuskich) Koła z systemem bezpieczeństwa CSR/BSR Opony UHP i run-flat Pełna kontrola podczas pracy: Podnośnik sterowany dźwignią na pulpicie sterowniczym Zasilany hydraulicznie uchwyt do obsługi standardowych i odwrotnie zamontowanych felg, itp. Specjalna złączka szybkomocująca 1 dźwignia sterująca Automatyczne pozycjonowanie odbijacza Automatyczna regulacja kąta nachylenia rolek odbijających Pozycjonowanie głowicy z narzędziami za pomocą lasera Pneumatyczne blokowanie narzędzi podczas pracy

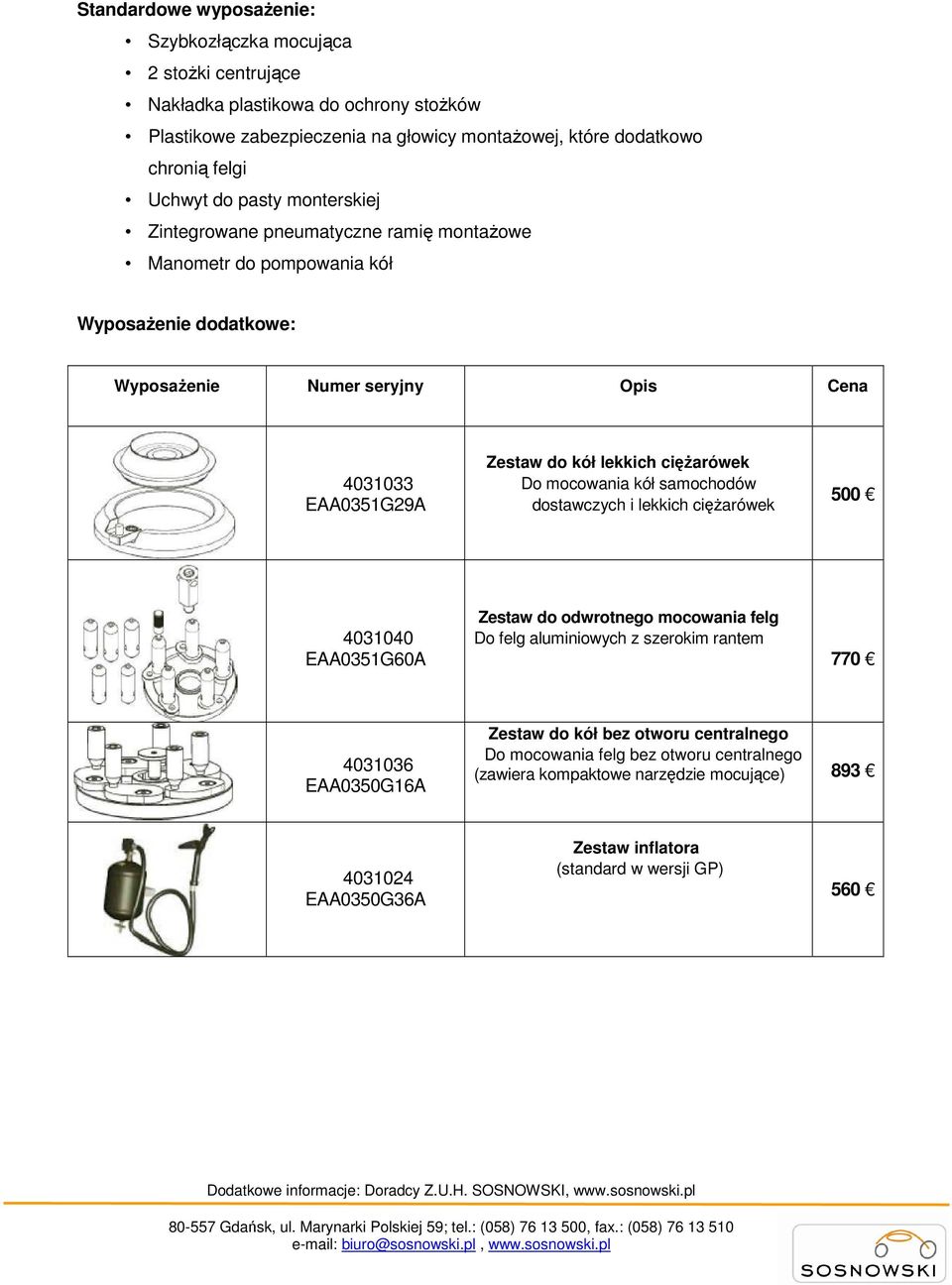

5 Standardowe wyposaŝenie: Szybkozłączka mocująca 2 stoŝki centrujące Nakładka plastikowa do ochrony stoŝków Plastikowe zabezpieczenia na głowicy montaŝowej, które dodatkowo chronią felgi Uchwyt do pasty monterskiej Zintegrowane pneumatyczne ramię montaŝowe Manometr do pompowania kół WyposaŜenie dodatkowe: WyposaŜenie Numer seryjny Opis Cena EAA0351G29A Zestaw do kół lekkich cięŝarówek Do mocowania kół samochodów dostawczych i lekkich cięŝarówek EAA0351G60A Zestaw do odwrotnego mocowania felg Do felg aluminiowych z szerokim rantem EAA0350G16A Zestaw do kół bez otworu centralnego Do mocowania felg bez otworu centralnego (zawiera kompaktowe narzędzie mocujące) EAA0350G36A Zestaw inflatora (standard w wersji GP) 560

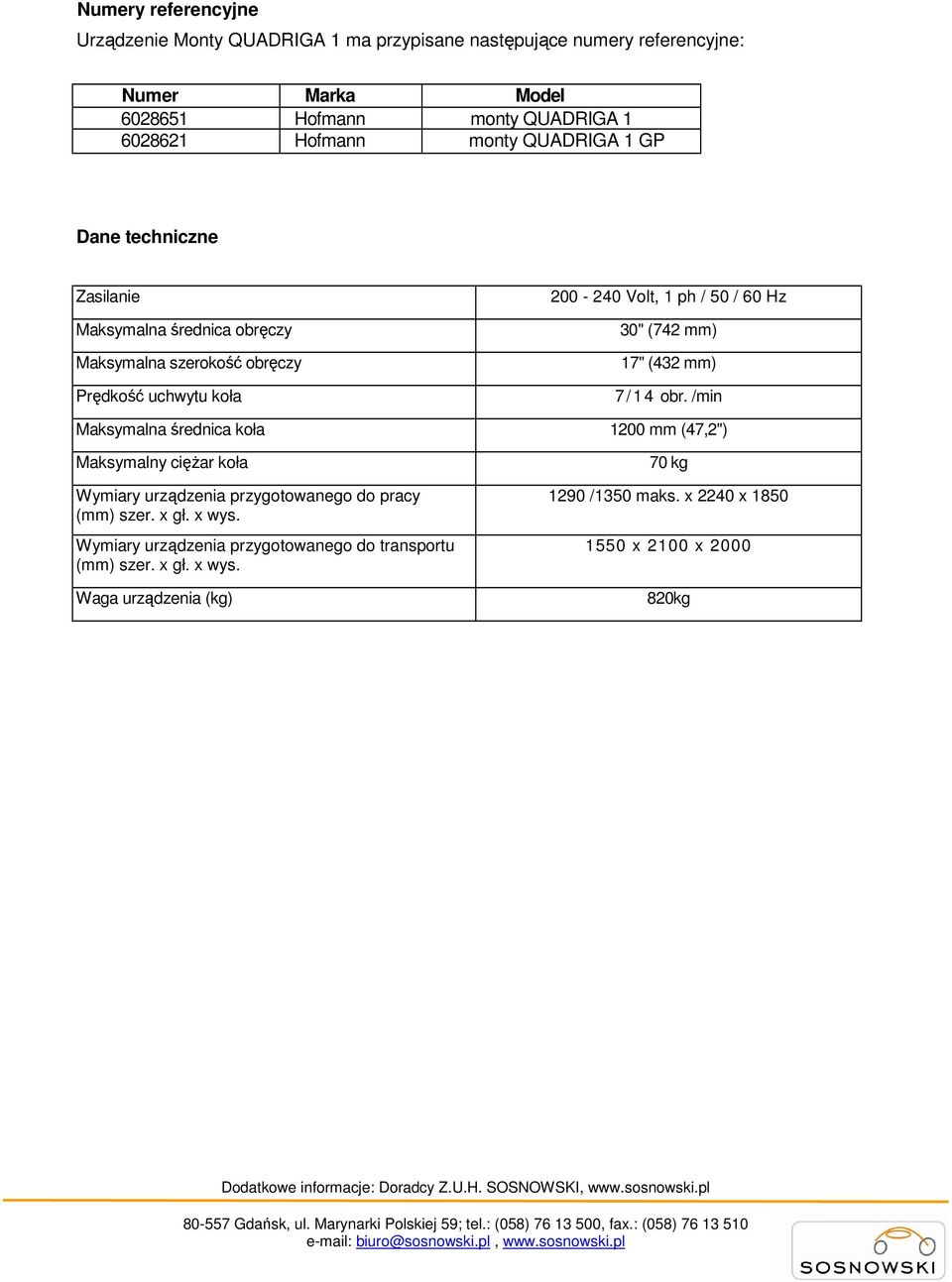

6 Numery referencyjne Urządzenie Monty QUADRIGA 1 ma przypisane następujące numery referencyjne: Numer Marka Model Hofmann monty QUADRIGA Hofmann monty QUADRIGA 1 GP Dane techniczne Zasilanie Maksymalna średnica obręczy Maksymalna szerokość obręczy Prędkość uchwytu koła Volt, 1 ph / 50 / 60 Hz 30" (742 mm) 17" (432 mm) 7/ 1 4 obr. /min Maksymalna średnica koła 1200 mm (47,2") Maksymalny cięŝar koła Wymiary urządzenia przygotowanego do pracy (mm) szer. x gł. x wys. Wymiary urządzenia przygotowanego do transportu (mm) szer. x gł. x wys. Waga urządzenia (kg) 70 kg 1290 /1350 maks. x 2240 x x 2100 x kg

7 3. POZYCJA RYNKOWA Atuty montaŝownicy QUADRIGA: Uniwersalne zastosowanie Bezpieczeństwo i wiarygodność pomiaru parametrów koła Łatwość obsługi Obsługa opon niskoprofilowych, run-flat, UHP oraz innych zaawansowanych dostępnych na rynku kół Obsługa drogich, aluminiowych felg, itp. Obsługa wielu rozmiarów kół Przewagi konkurencyjne montaŝownicy QUADRIGA nad innymi dostępnymi urządzeniami ze stołem obrotowym oraz modelami bez podnośnika do kół: Oszczędność dzięki zminimalizowaniu ryzyka uszkodzenia kół i opon jak równieŝ ograniczeniu pracy operatora przy zastosowaniu trybu automatycznego Większe bezpieczeństwo w porównaniu z urządzeniami ze stołem obrotowym Większa łatwość obsługi w porównaniu z urządzeniami ze stołem obrotowym Kolejne wyjątkowe cechy montaŝownicy QUADRIGA: Czujniki laserowe rozpoznające wymiary geometryczne koła Wysokiej klasy głowica montaŝowa Rolki odbijające bez zewnętrznego palucha do zdejmowania opony Wykres poniŝej przedstawia pozycję urządzenia QUADRIGA na tle innych montaŝownic firmy Hofmann:

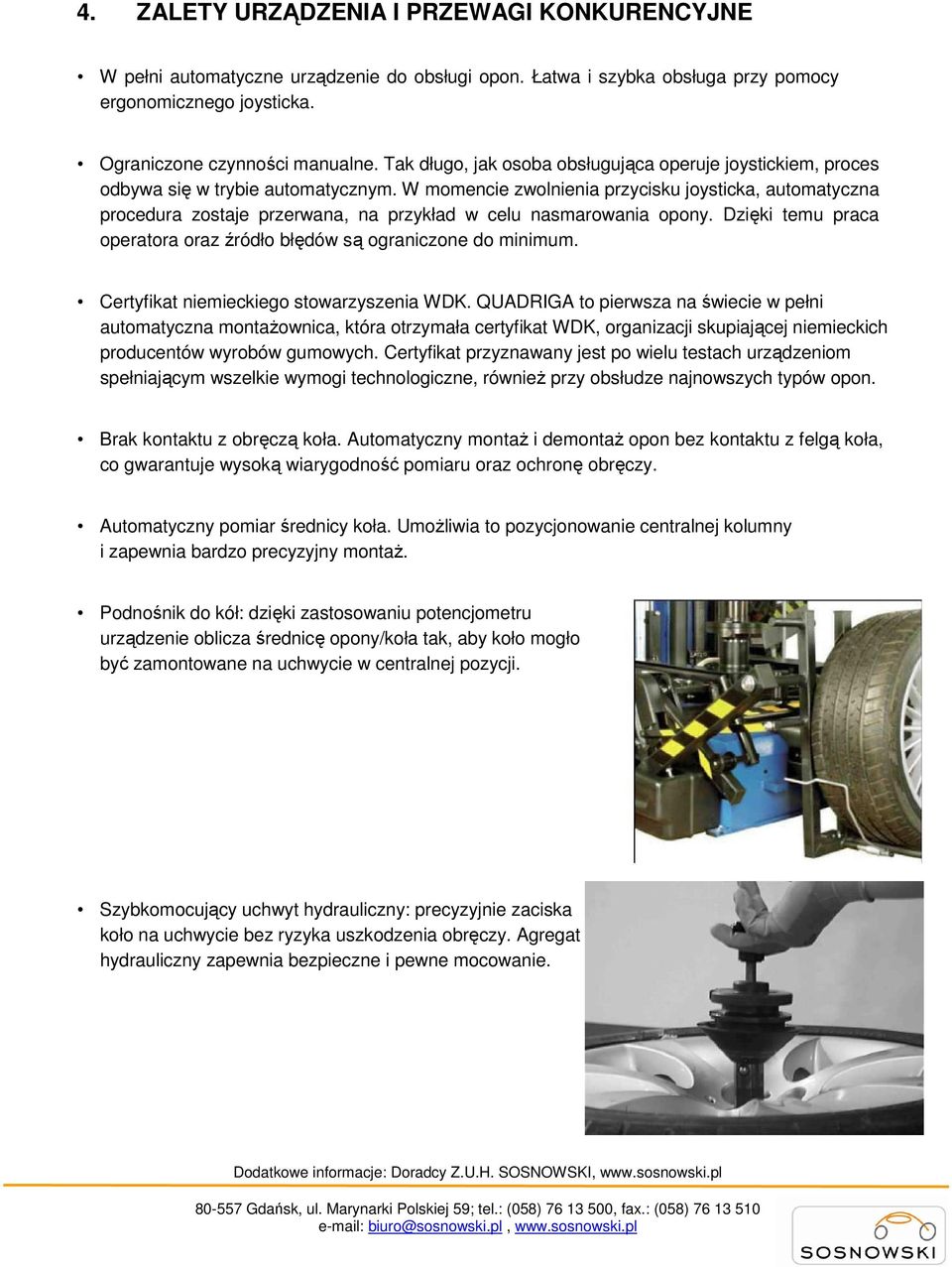

8 4. ZALETY URZĄDZENIA I PRZEWAGI KONKURENCYJNE W pełni automatyczne urządzenie do obsługi opon. Łatwa i szybka obsługa przy pomocy ergonomicznego joysticka. Ograniczone czynności manualne. Tak długo, jak osoba obsługująca operuje joystickiem, proces odbywa się w trybie automatycznym. W momencie zwolnienia przycisku joysticka, automatyczna procedura zostaje przerwana, na przykład w celu nasmarowania opony. Dzięki temu praca operatora oraz źródło błędów są ograniczone do minimum. Certyfikat niemieckiego stowarzyszenia WDK. QUADRIGA to pierwsza na świecie w pełni automatyczna montaŝownica, która otrzymała certyfikat WDK, organizacji skupiającej niemieckich producentów wyrobów gumowych. Certyfikat przyznawany jest po wielu testach urządzeniom spełniającym wszelkie wymogi technologiczne, równieŝ przy obsłudze najnowszych typów opon. Brak kontaktu z obręczą koła. Automatyczny montaŝ i demontaŝ opon bez kontaktu z felgą koła, co gwarantuje wysoką wiarygodność pomiaru oraz ochronę obręczy. Automatyczny pomiar średnicy koła. UmoŜliwia to pozycjonowanie centralnej kolumny i zapewnia bardzo precyzyjny montaŝ. Podnośnik do kół: dzięki zastosowaniu potencjometru urządzenie oblicza średnicę opony/koła tak, aby koło mogło być zamontowane na uchwycie w centralnej pozycji. Szybkomocujący uchwyt hydrauliczny: precyzyjnie zaciska koło na uchwycie bez ryzyka uszkodzenia obręczy. Agregat hydrauliczny zapewnia bezpieczne i pewne mocowanie.

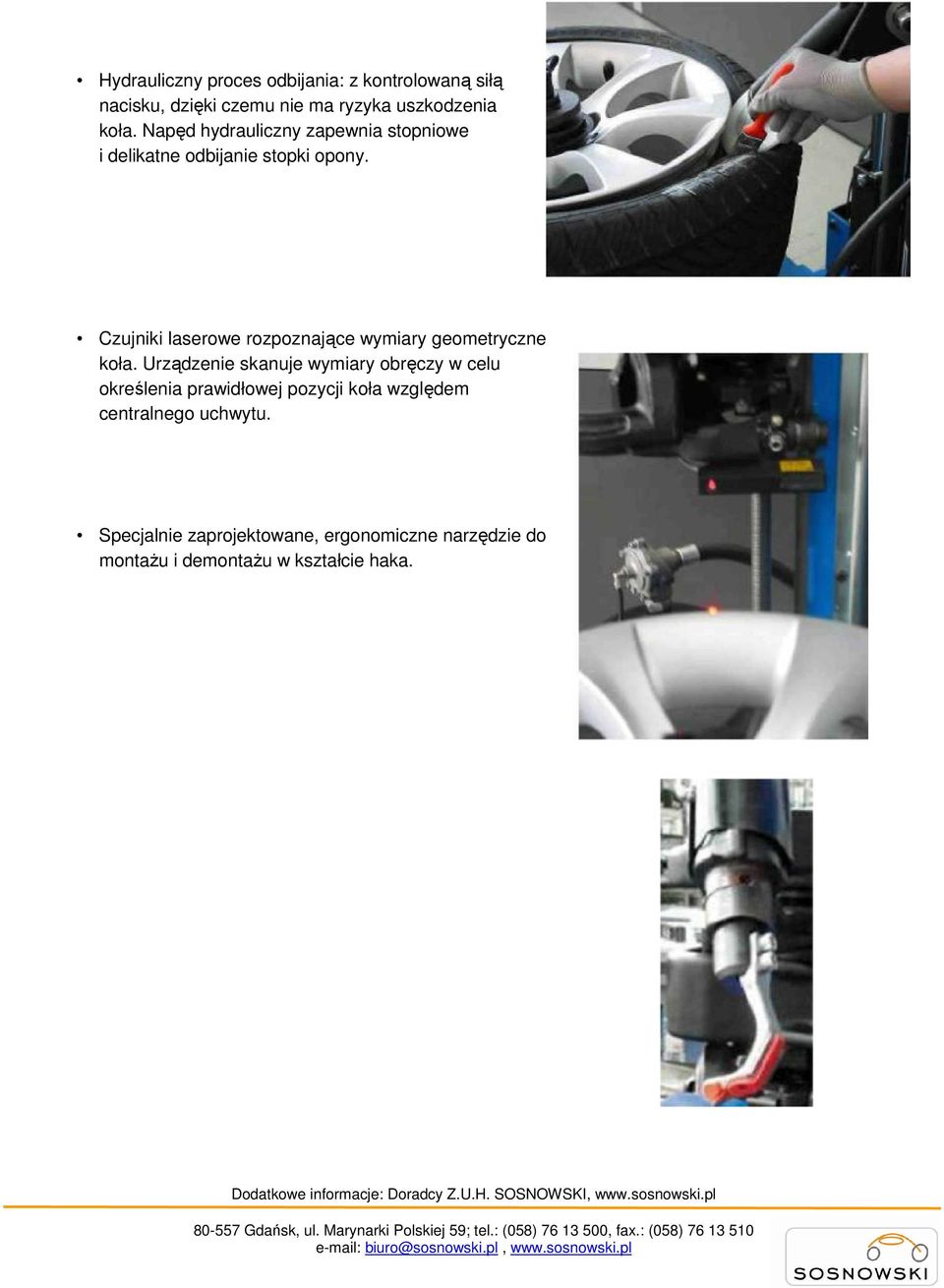

9 Hydrauliczny proces odbijania: z kontrolowaną siłą nacisku, dzięki czemu nie ma ryzyka uszkodzenia koła. Napęd hydrauliczny zapewnia stopniowe i delikatne odbijanie stopki opony. Czujniki laserowe rozpoznające wymiary geometryczne koła. Urządzenie skanuje wymiary obręczy w celu określenia prawidłowej pozycji koła względem centralnego uchwytu. Specjalnie zaprojektowane, ergonomiczne narzędzie do montaŝu i demontaŝu w kształcie haka.

10 Ergonomiczne narzędzie w kształcie litery T do montaŝu i demontaŝu stopki opony. Unikalny proces demontaŝu górnej stopki opony. Narzędzie automatycznie wsuwa się pomiędzy obręcz i krawędź opony. Narzędzie zmienia pozycję o 90 ku dołowi, dzięki czemu chwyta oponę bez ryzyka kontaktu z obręczą.

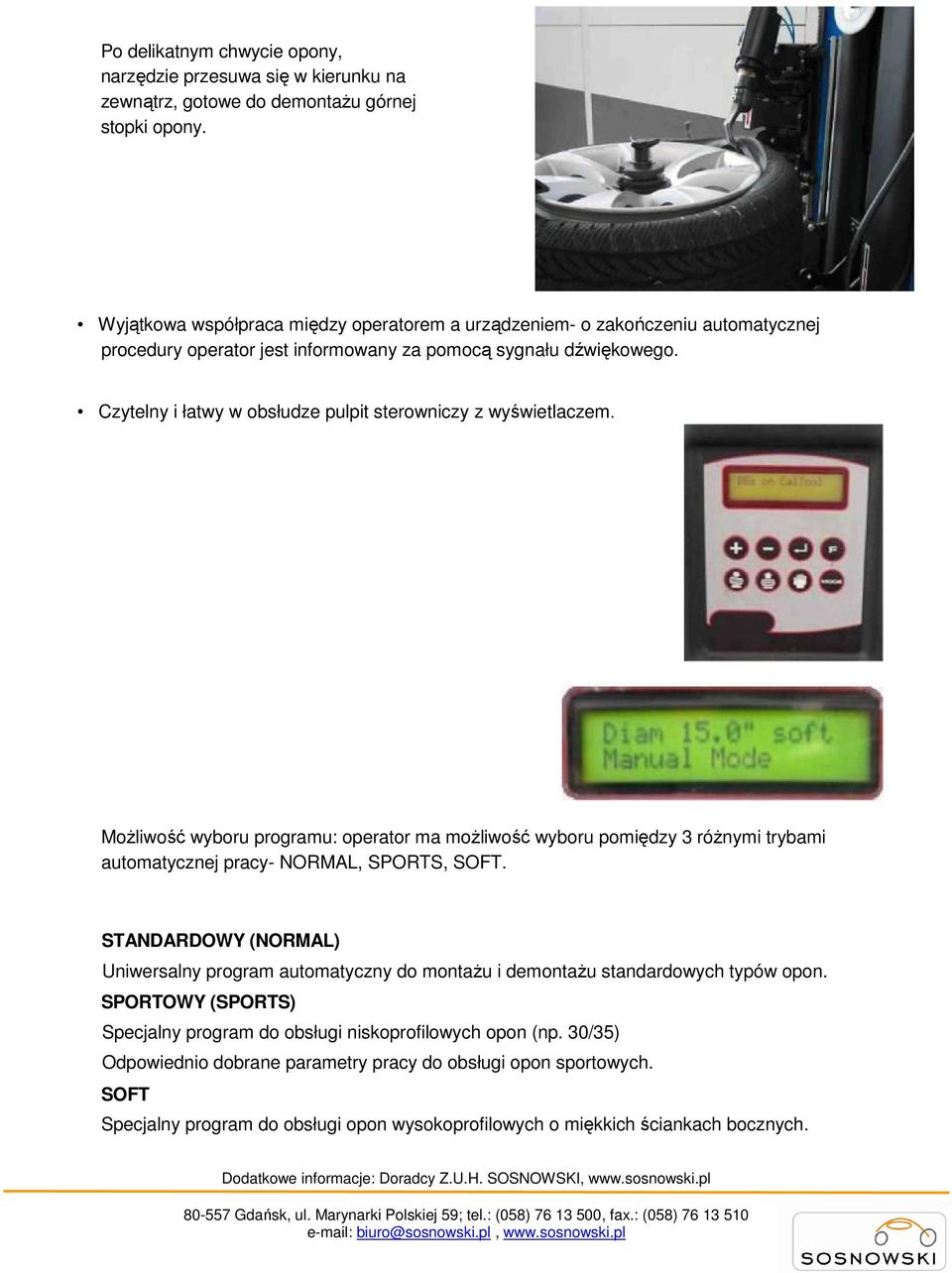

11 Po delikatnym chwycie opony, narzędzie przesuwa się w kierunku na zewnątrz, gotowe do demontaŝu górnej stopki opony. Wyjątkowa współpraca między operatorem a urządzeniem- o zakończeniu automatycznej procedury operator jest informowany za pomocą sygnału dźwiękowego. Czytelny i łatwy w obsłudze pulpit sterowniczy z wyświetlaczem. MoŜliwość wyboru programu: operator ma moŝliwość wyboru pomiędzy 3 róŝnymi trybami automatycznej pracy- NORMAL, SPORTS, SOFT. STANDARDOWY (NORMAL) Uniwersalny program automatyczny do montaŝu i demontaŝu standardowych typów opon. SPORTOWY (SPORTS) Specjalny program do obsługi niskoprofilowych opon (np. 30/35) Odpowiednio dobrane parametry pracy do obsługi opon sportowych. SOFT Specjalny program do obsługi opon wysokoprofilowych o miękkich ściankach bocznych.

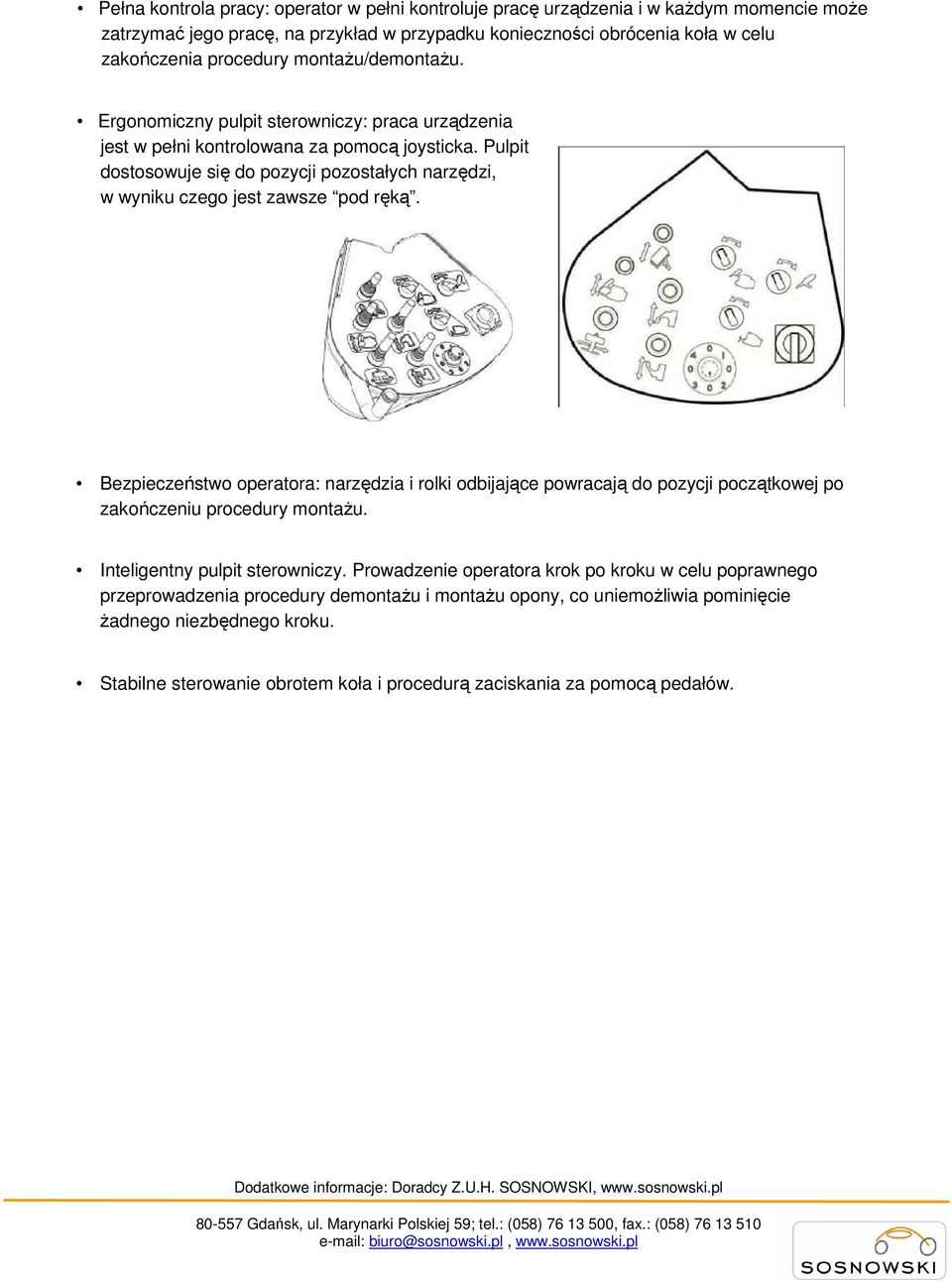

12 Pełna kontrola pracy: operator w pełni kontroluje pracę urządzenia i w kaŝdym momencie moŝe zatrzymać jego pracę, na przykład w przypadku konieczności obrócenia koła w celu zakończenia procedury montaŝu/demontaŝu. Ergonomiczny pulpit sterowniczy: praca urządzenia jest w pełni kontrolowana za pomocą joysticka. Pulpit dostosowuje się do pozycji pozostałych narzędzi, w wyniku czego jest zawsze pod ręką. Bezpieczeństwo operatora: narzędzia i rolki odbijające powracają do pozycji początkowej po zakończeniu procedury montaŝu. Inteligentny pulpit sterowniczy. Prowadzenie operatora krok po kroku w celu poprawnego przeprowadzenia procedury demontaŝu i montaŝu opony, co uniemoŝliwia pominięcie Ŝadnego niezbędnego kroku. Stabilne sterowanie obrotem koła i procedurą zaciskania za pomocą pedałów.
