1 activpilot Control Nowa klasa czujników zamknięcia zintegrowanych z okuciem technika okienna Katalog 0/0

2

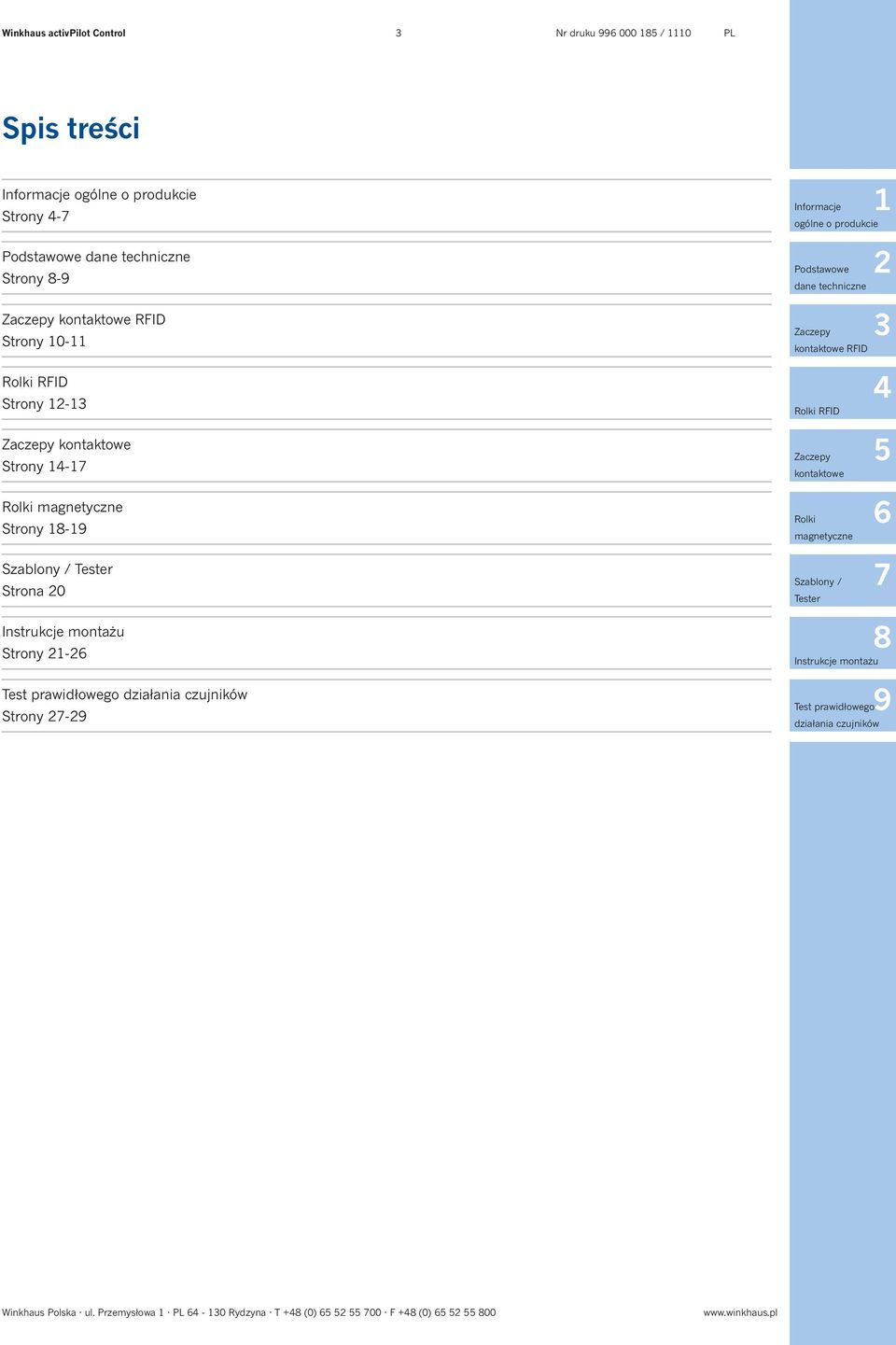

3 Nr druku 000 / 0 PL Spis treści Informacje ogólne o produkcie Strony - Podstawowe dane techniczne Strony - kontaktowe RFID Strony 0- Rolki RFID Strony - kontaktowe Strony - Rolki magnetyczne Strony - Szablony / Tester Strona 0 Strony - Test prawidłowego działania czujników Strony - Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

4 Informacje ogólne o produkcie Nr druku 000 / 0 PL Efekt ponad 0-letniego doświadczenia w pracach konstrukcyjnych: nowy system okuciowy activpilot nowy standard okucia uchylno-rozwieranego. Od 0 lat Winkhaus produkuje i sprzedaje wyroby najwyższej jakości, odpowiadające wysokim wymaganiom klientów. Inteligentne i innowacyjne rozwiązania do okien i drzwi są znakiem firmowym Winkhaus. Nowy standard System activpilot firmy Winkhaus łączy w sobie wiele innowacyjnych, praktycznych rozwiązań, które w przyszłości staną się standardem. activpilot jest systemem modułowym o przejrzystej strukturze i znacznie zredukowanej ilości elementów w porównaniu do poprzednich rozwiązań. Okucie activpilot jest przystosowane zarówno do montażu ręcznego jak i automatycznego. Nowy system poprzez swoją elastyczność daje producentowi możliwość reagowania na praktycznie każde życzenie klienta. Atrakcyjne funkcje dodatkowe, nowy system ryglowania i możliwość łatwej zmiany standardu bezpieczeństwa to ważne argumenty dla nabywcy okien. Nowoczesny design dodatkowo podkreśla wysoką jakość i walory użytkowe produktu. Modułowa budowa Konstrukcja systemu activpilot zapewnia prosty i szybki montaż okucia na oknie. Ma ono budowę modułową, elementy są uniwersalne i spełniają wiele funkcji. Wyeliminowano specjalne elementy ramowe, zastąpiły je zaczepy standardowe zaopatrzone w adapter. Podzespoły, które dotychczas dostarczane były w częściach, producent okien otrzymuje fabrycznie zmontowane. Zmiany te ułatwiają i przyspieszają montaż okucia na skrzydle i na ramie. Ponadto ilość części, które producent okien zamawia i magazynuje, znacznie się zmniejszyła. Funkcje dodatkowe Wiele elementów okucia activpilot łączy dwie lub więcej funkcji. Nie wymagają przy tym specjalnych części ramowych wykorzystują normalne zaczepy, które spełniają funkcję ryglującą i jednocześnie współpracują z elementami dodatkowymi. Tak skonstruowana jest na przykład blokada obrotu klamki z wślizgiem (element dwufunkcyjny DFE) oraz element wielofunkcyjny, który dodatkowo pełni rolę zatrzasku balkonowego. Obydwa elementy bardzo łatwo zamontować. activpilot może być wyposażony w funkcję wielostopniowego uchyłu MSL.OS, znaną z systemu autopilot. Design W systemie activpilot ergonomia i funkcjonalność współgra z estetyką wykonania i akcentami zdobniczymi, które pojawiają się także na elementach skrzydłowych. ramowe oraz zawiasy mają zaokrąglone krawędzie zgodnie z nowymi trendami we wzornictwie przemysłowym. Dzięki temu nie tylko elegancko wyglądają, ale także łatwo je utrzymać w czystości. Ośmiokątny grzybek ryglujący z mimośrodowym trzpieniem to rozwiązanie jedyne w swoim rodzaju. Gwarantuje szczelność i bezpieczeństwo zarówno okien standardowych jak i okien o zwiększonej odporności na włamanie. Dodatkowo umożliwia użytkownikowi okien łatwą ręczną regulację docisku skrzydła do ościeżnicy. Dźwignia z przyciskiem podnosi estetyczne i funkcjonalne walory okien dwuskrzydłowych z ruchomym słupkiem. Jest to zupełnie nowa koncepcja, dotąd nieznana w technice okuciowej. Nowy system ryglowania grzybkami ośmiokątnymi activpilot to system oparty na jednym elemencie ryglującym ośmiokątnym grzybku współpracującym z wszystkimi zaczepami. Podniesienie standardu bezpieczeństwa polega na wymianie kilku zaczepów standardowych na antywłamaniowe. Dzięki dużym tolerancjom wymiarów luzu wrębowego okucie activpilot może być stosowane w różnych systemach profili i oknach o różnej wielkości. Prosta ręczna regulacja docisku skrzydła do ościeżnicy oraz równomierny rozkład sił działających na okucie to jego kolejne atuty. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

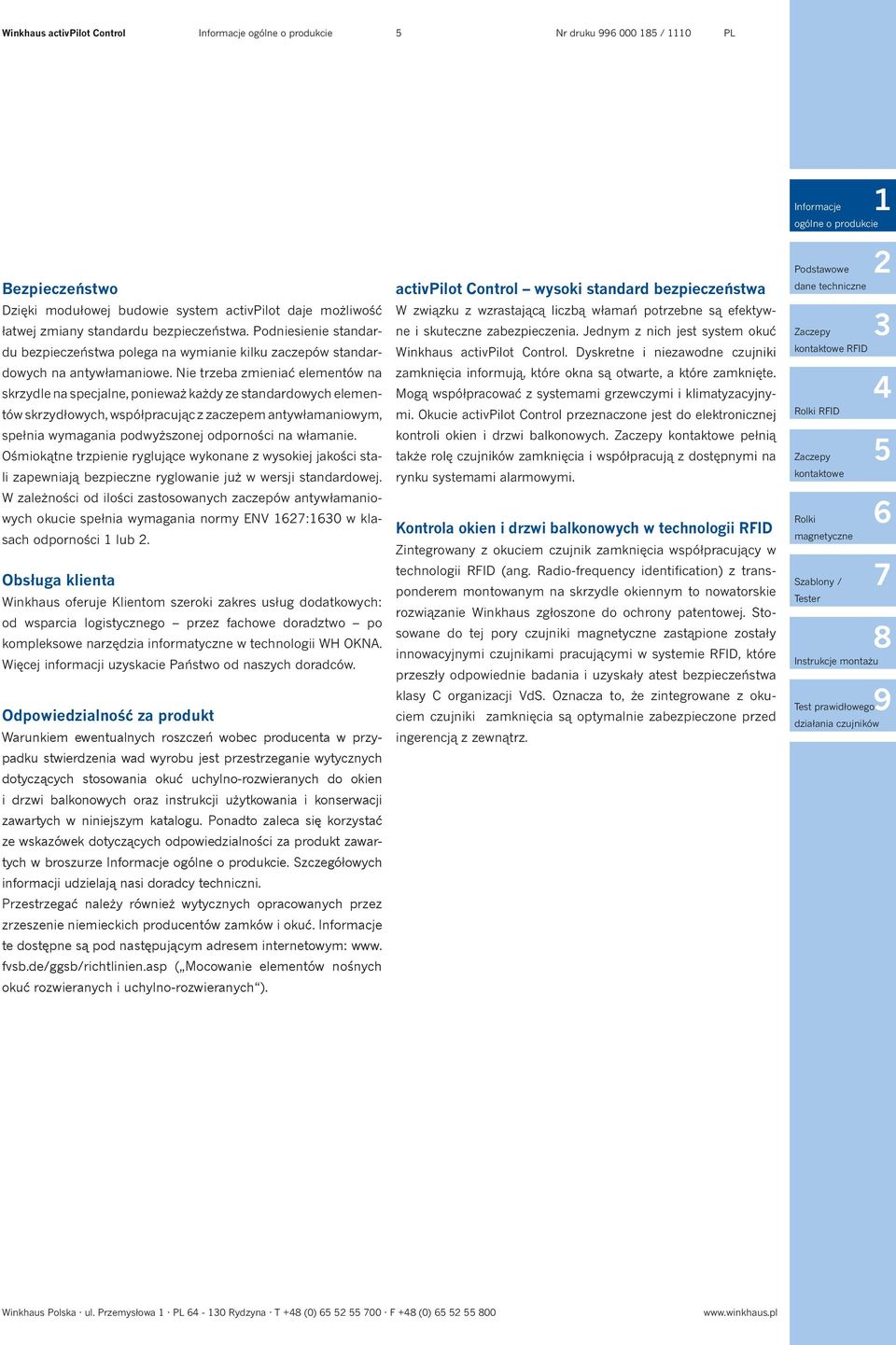

5 Informacje ogólne o produkcie Nr druku 000 / 0 PL Bezpieczeństwo Dzięki modułowej budowie system activpilot daje możliwość łatwej zmiany standardu bezpieczeństwa. Podniesienie standardu bezpieczeństwa polega na wymianie kilku zaczepów standardowych na antywłamaniowe. Nie trzeba zmieniać elementów na skrzydle na specjalne, ponieważ każdy ze standardowych elementów skrzydłowych, współpracując z zaczepem antywłamaniowym, spełnia wymagania podwyższonej odporności na włamanie. Ośmiokątne trzpienie ryglujące wykonane z wysokiej jakości stali zapewniają bezpieczne ryglowanie już w wersji standardowej. W zależności od ilości zastosowanych zaczepów antywłamaniowych okucie spełnia wymagania normy ENV :0 w klasach odporności lub. Obsługa klienta Winkhaus oferuje Klientom szeroki zakres usług dodatkowych: od wsparcia logistycznego przez fachowe doradztwo po kompleksowe narzędzia informatyczne w technologii WH OKNA. Więcej informacji uzyskacie Państwo od naszych doradców. Odpowiedzialność za produkt Warunkiem ewentualnych roszczeń wobec producenta w przypadku stwierdzenia wad wyrobu jest przestrzeganie wytycznych dotyczących stosowania okuć uchylno-rozwieranych do okien i drzwi balkonowych oraz instrukcji użytkowania i konserwacji zawartych w niniejszym katalogu. Ponadto zaleca się korzystać ze wskazówek dotyczących odpowiedzialności za produkt zawartych w broszurze Informacje ogólne o produkcie. Szczegółowych informacji udzielają nasi doradcy techniczni. Przestrzegać należy również wytycznych opracowanych przez zrzeszenie niemieckich producentów zamków i okuć. Informacje te dostępne są pod następującym adresem internetowym: www. fvsb.de/ggsb/richtlinien.asp ( Mocowanie elementów nośnych okuć rozwieranych i uchylno-rozwieranych ). activpilot Control wysoki standard bezpieczeństwa W związku z wzrastającą liczbą włamań potrzebne są efektywne i skuteczne zabezpieczenia. Jednym z nich jest system okuć Winkhaus activpilot Control. Dyskretne i niezawodne czujniki zamknięcia informują, które okna są otwarte, a które zamknięte. Mogą współpracować z systemami grzewczymi i klimatyzacyjnymi. Okucie activpilot Control przeznaczone jest do elektronicznej kontroli okien i drzwi balkonowych. kontaktowe pełnią także rolę czujników zamknięcia i współpracują z dostępnymi na rynku systemami alarmowymi. Kontrola okien i drzwi balkonowych w technologii RFID Zintegrowany z okuciem czujnik zamknięcia współpracujący w technologii RFID (ang. Radio-frequency identification) z transponderem montowanym na skrzydle okiennym to nowatorskie rozwiązanie Winkhaus zgłoszone do ochrony patentowej. Stosowane do tej pory czujniki magnetyczne zastąpione zostały innowacyjnymi czujnikami pracującymi w systemie RFID, które przeszły odpowiednie badania i uzyskały atest bezpieczeństwa klasy C organizacji VdS. Oznacza to, że zintegrowane z okuciem czujniki zamknięcia są optymalnie zabezpieczone przed ingerencją z zewnątrz. Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

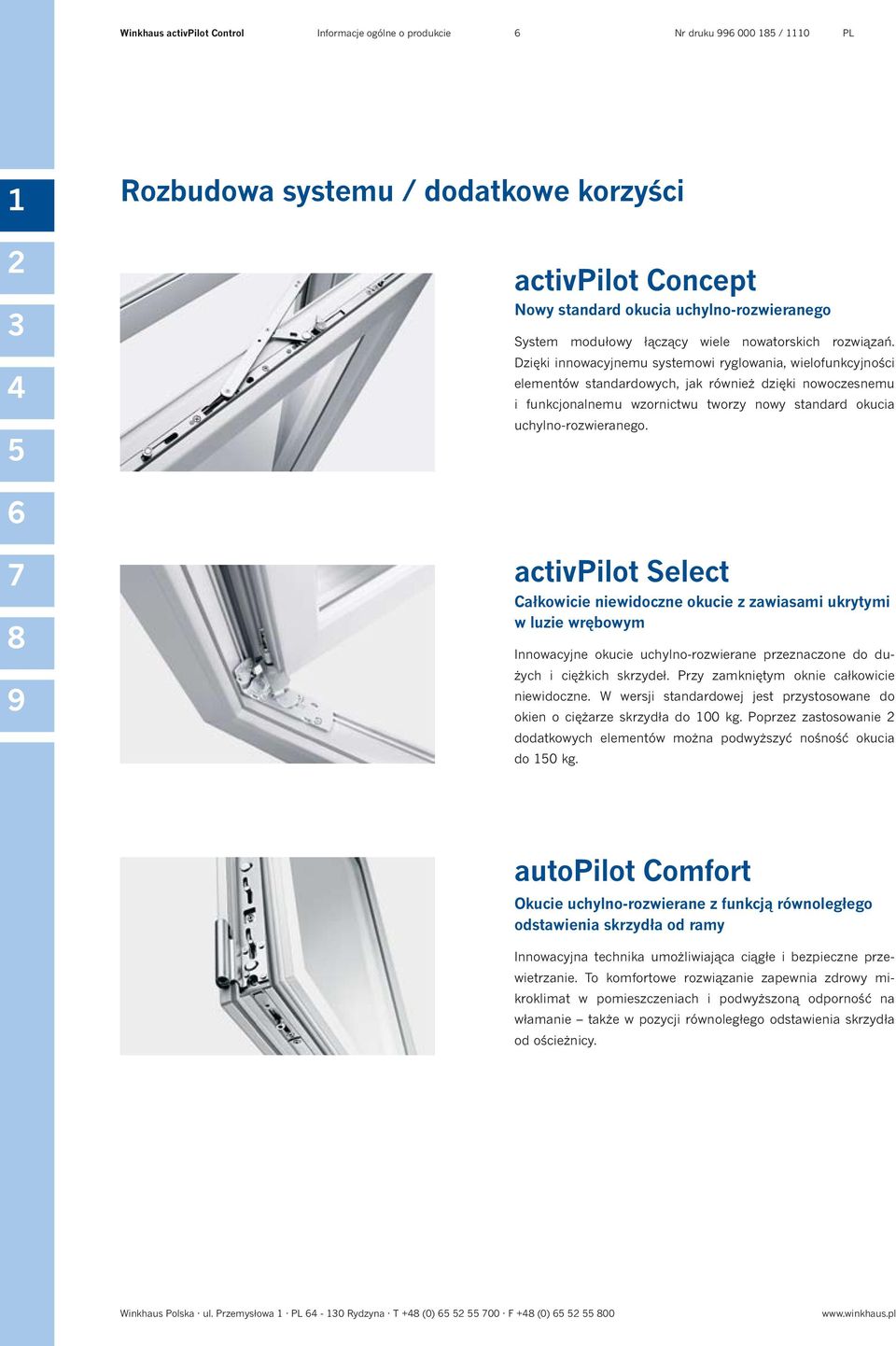

6 Informacje ogólne o produkcie Nr druku 000 / 0 PL Rozbudowa systemu / dodatkowe korzyści activpilot Concept Nowy standard okucia uchylno-rozwieranego System modułowy łączący wiele nowatorskich rozwiązań. Dzięki innowacyjnemu systemowi ryglowania, wielofunkcyjności elementów standardowych, jak również dzięki nowoczesnemu i funkcjonalnemu wzornictwu tworzy nowy standard okucia uchylno-rozwieranego. activpilot Select Całkowicie niewidoczne okucie z zawiasami ukrytymi w luzie wrębowym Innowacyjne okucie uchylno-rozwierane przeznaczone do dużych i ciężkich skrzydeł. Przy zamkniętym oknie całkowicie niewidoczne. W wersji standardowej jest przystosowane do okien o ciężarze skrzydła do 00 kg. Poprzez zastosowanie dodatkowych elementów można podwyższyć nośność okucia do 0 kg. autopilot Comfort Okucie uchylno-rozwierane z funkcją równoległego odstawienia skrzydła od ramy Innowacyjna technika umożliwiająca ciągłe i bezpieczne przewietrzanie. To komfortowe rozwiązanie zapewnia zdrowy mikroklimat w pomieszczeniach i podwyższoną odporność na włamanie także w pozycji równoległego odstawienia skrzydła od ościeżnicy. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

7 Informacje ogólne o produkcie Nr druku 000 / 0 PL autopilot Ergo Ergonomiczne okucie uchylno-rozwierane z klamką na dolnym ramiaku Umożliwia uchylenie skrzydła przez samo przekręcenie klamki do odpowiedniego położenia bez konieczności pociągnięcia go do siebie. Zamontowanie klamki na dolnym ramiaku pozwala na obsługę okna przez osoby poruszające się na wózkach inwalidzkich. easypilot Okucie do okien rozwieranych Prosty, racjonalny i szybki w montażu system okuciowy. Dzięki innowacyjnym rozwiązaniom optymalnie dostosowany do potrzeb producentów okien na rynkach zagranicznych. Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników duoport SK Okucie uchylno-przesuwne Eleganckie i funkcjonalne okucie do skrzydeł uchylnoprzesuwnych o maks. ciężarze do 00 kg. W wersji SK-Z ze sterowaniem w klamce zapewnia jeszcze większy komfort obsługi okien. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

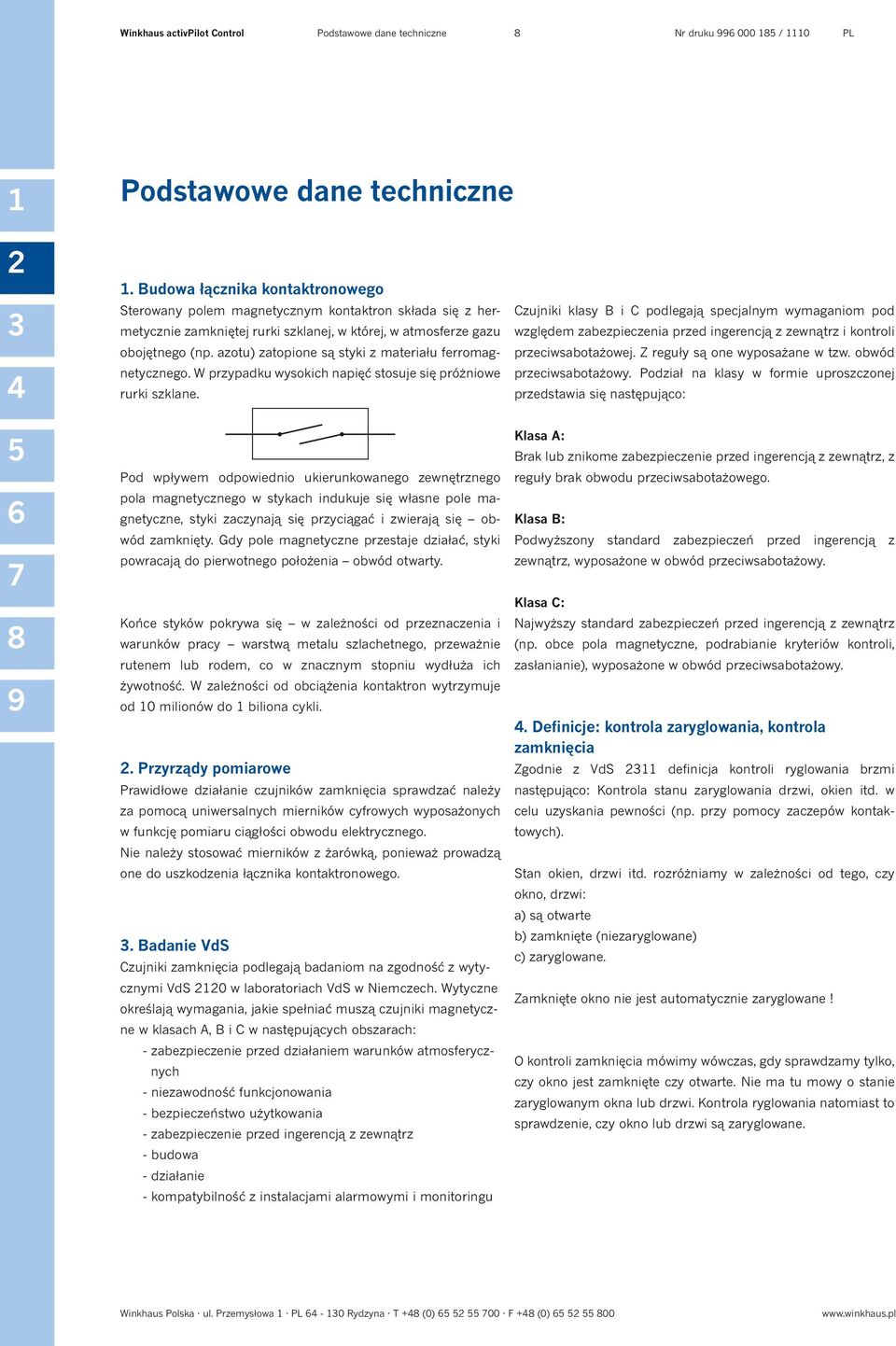

8 Podstawowe dane techniczne Nr druku 000 / 0 PL Podstawowe dane techniczne. Budowa łącznika kontaktronowego Sterowany polem magnetycznym kontaktron składa się z hermetycznie zamkniętej rurki szklanej, w której, w atmosferze gazu obojętnego (np. azotu) zatopione są styki z materiału ferromagnetycznego. W przypadku wysokich napięć stosuje się próżniowe rurki szklane. Czujniki klasy B i C podlegają specjalnym wymaganiom pod względem zabezpieczenia przed ingerencją z zewnątrz i kontroli przeciwsabotażowej. Z reguły są one wyposażane w tzw. obwód przeciwsabotażowy. Podział na klasy w formie uproszczonej przedstawia się następująco: Pod wpływem odpowiednio ukierunkowanego zewnętrznego pola magnetycznego w stykach indukuje się własne pole magnetyczne, styki zaczynają się przyciągać i zwierają się obwód zamknięty. Gdy pole magnetyczne przestaje działać, styki powracają do pierwotnego położenia obwód otwarty. Końce styków pokrywa się w zależności od przeznaczenia i warunków pracy warstwą metalu szlachetnego, przeważnie rutenem lub rodem, co w znacznym stopniu wydłuża ich żywotność. W zależności od obciążenia kontaktron wytrzymuje od 0 milionów do biliona cykli.. Przyrządy pomiarowe Prawidłowe działanie czujników zamknięcia sprawdzać należy za pomocą uniwersalnych mierników cyfrowych wyposażonych w funkcję pomiaru ciągłości obwodu elektrycznego. Nie należy stosować mierników z żarówką, ponieważ prowadzą one do uszkodzenia łącznika kontaktronowego.. Badanie VdS Czujniki zamknięcia podlegają badaniom na zgodność z wytycznymi VdS 0 w laboratoriach VdS w Niemczech. Wytyczne określają wymagania, jakie spełniać muszą czujniki magnetyczne w klasach A, B i C w następujących obszarach: - zabezpieczenie przed działaniem warunków atmosferycznych - niezawodność funkcjonowania - bezpieczeństwo użytkowania - zabezpieczenie przed ingerencją z zewnątrz - budowa - działanie - kompatybilność z instalacjami alarmowymi i monitoringu Klasa A: Brak lub znikome zabezpieczenie przed ingerencją z zewnątrz, z reguły brak obwodu przeciwsabotażowego. Klasa B: Podwyższony standard zabezpieczeń przed ingerencją z zewnątrz, wyposażone w obwód przeciwsabotażowy. Klasa C: Najwyższy standard zabezpieczeń przed ingerencją z zewnątrz (np. obce pola magnetyczne, podrabianie kryteriów kontroli, zasłanianie), wyposażone w obwód przeciwsabotażowy.. Definicje: kontrola zaryglowania, kontrola zamknięcia Zgodnie z VdS definicja kontroli ryglowania brzmi następująco: Kontrola stanu zaryglowania drzwi, okien itd. w celu uzyskania pewności (np. przy pomocy zaczepów kontaktowych). Stan okien, drzwi itd. rozróżniamy w zależności od tego, czy okno, drzwi: a) są otwarte b) zamknięte (niezaryglowane) c) zaryglowane. Zamknięte okno nie jest automatycznie zaryglowane! O kontroli zamknięcia mówimy wówczas, gdy sprawdzamy tylko, czy okno jest zamknięte czy otwarte. Nie ma tu mowy o stanie zaryglowanym okna lub drzwi. Kontrola ryglowania natomiast to sprawdzenie, czy okno lub drzwi są zaryglowane. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

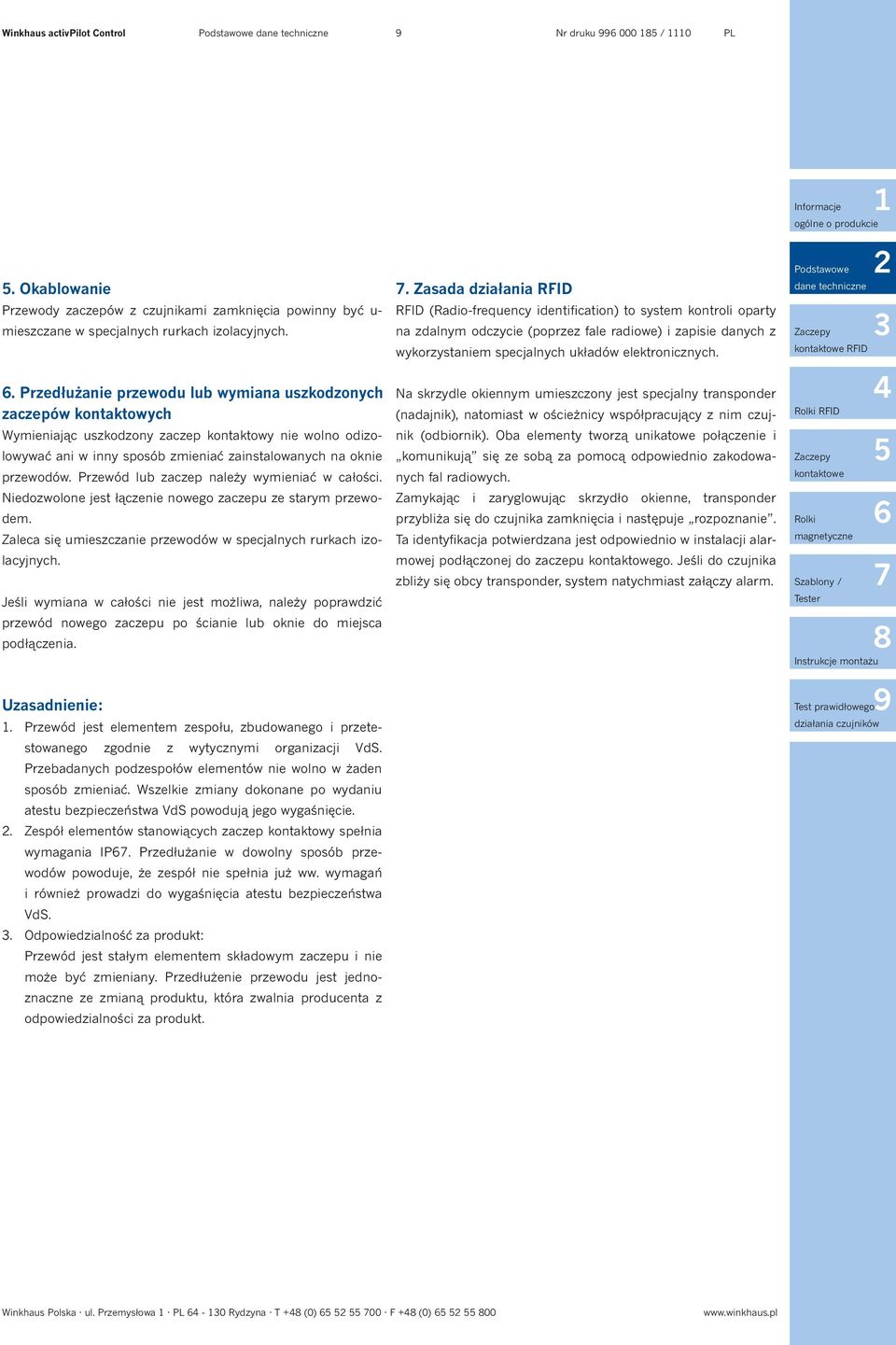

9 Podstawowe dane techniczne Nr druku 000 / 0 PL. Okablowanie Przewody zaczepów z czujnikami zamknięcia powinny być u- mieszczane w specjalnych rurkach izolacyjnych.. Przedłużanie przewodu lub wymiana uszkodzonych zaczepów kontaktowych Wymieniając uszkodzony zaczep kontaktowy nie wolno odizolowywać ani w inny sposób zmieniać zainstalowanych na oknie przewodów. Przewód lub zaczep należy wymieniać w całości. Niedozwolone jest łączenie nowego zaczepu ze starym przewodem. Zaleca się umieszczanie przewodów w specjalnych rurkach izolacyjnych. Jeśli wymiana w całości nie jest możliwa, należy poprawdzić przewód nowego zaczepu po ścianie lub oknie do miejsca podłączenia. Uzasadnienie:. Przewód jest elementem zespołu, zbudowanego i przetestowanego zgodnie z wytycznymi organizacji VdS. Przebadanych podzespołów elementów nie wolno w żaden sposób zmieniać. Wszelkie zmiany dokonane po wydaniu atestu bezpieczeństwa VdS powodują jego wygaśnięcie.. Zespół elementów stanowiących zaczep kontaktowy spełnia wymagania IP. Przedłużanie w dowolny sposób przewodów powoduje, że zespół nie spełnia już ww. wymagań i również prowadzi do wygaśnięcia atestu bezpieczeństwa VdS.. Odpowiedzialność za produkt: Przewód jest stałym elementem składowym zaczepu i nie może być zmieniany. Przedłużenie przewodu jest jednoznaczne ze zmianą produktu, która zwalnia producenta z odpowiedzialności za produkt.. Zasada działania RFID RFID (Radio-frequency identification) to system kontroli oparty na zdalnym odczycie (poprzez fale radiowe) i zapisie danych z wykorzystaniem specjalnych układów elektronicznych. Na skrzydle okiennym umieszczony jest specjalny transponder (nadajnik), natomiast w ościeżnicy współpracujący z nim czujnik (odbiornik). Oba elementy tworzą unikatowe połączenie i komunikują się ze sobą za pomocą odpowiednio zakodowanych fal radiowych. Zamykając i zaryglowując skrzydło okienne, transponder przybliża się do czujnika zamknięcia i następuje rozpoznanie. Ta identyfikacja potwierdzana jest odpowiednio w instalacji alarmowej podłączonej do zaczepu kontaktowego. Jeśli do czujnika zbliży się obcy transponder, system natychmiast załączy alarm. Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

10 kontaktowe RFID 0 Nr druku 000 / 0 PL kontaktowe do instalacji alarmowych i monitoringu informacje ogólne Informacje ogólne Czujniki zamknięcia Winkhaus activpilot Control, przeznaczone do instalacji alarmowych i monitoringu, są zintegrowane z okuciem obwiedniowym i dlatego trudno je dostrzec. Zakres zastosowania Produkty activpilot Control służą do elektronicznego monitoringu okien i drzwi balkonowych. kontaktowe stosowane w funkcji czujników włamania zgodnie z wytycznymi VdS nie są powiązane z systemem alarmowym. Wyjątek stanowi zaczep kontaktowy VS-RFID-A /C.0. VS-RFID-A/C.0 - do kontroli zamknięcia i kontroli ryglowania w instalacjach antywłamaniowych w klasie C, nr VdS G 00 VS.B.0 i VS.B. - do kontroli zamknięcia i kontroli ryglowania w instalacjach antywłamaniowych w klasie B, nr VdS G 0 VS.BK.0 - do kontroli zamknięcia i kontroli ryglowania w instalacjach antywłamaniowych w klasie B, nr VdS G 00 - z dodatkową funkcją kontroli uchyłu, montowany poziomo na ramiaku dolnym (brak atestu VdS) Zalety systemu - łatwa integracja ze standardowym okuciem uchylnorozwieranym Winkhaus activpilot - możliwość połączenia z innymi systemami okuć (na zapytanie) - z możliwością regulacji - czujniki zamknięcia montuje się do okien w powszechnie stosowanych kształtach Elementy systemu Do elektronicznej kontroli pozycji skrzydła potrzebny jest zestyk przełączeniowy składający się z: - zaczepu ramowego z wbudowanym kontaktronem - różnej w zależności od systemu okuciowego rolki magnetycznej zintegrowanej z okuciem na skrzydle Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

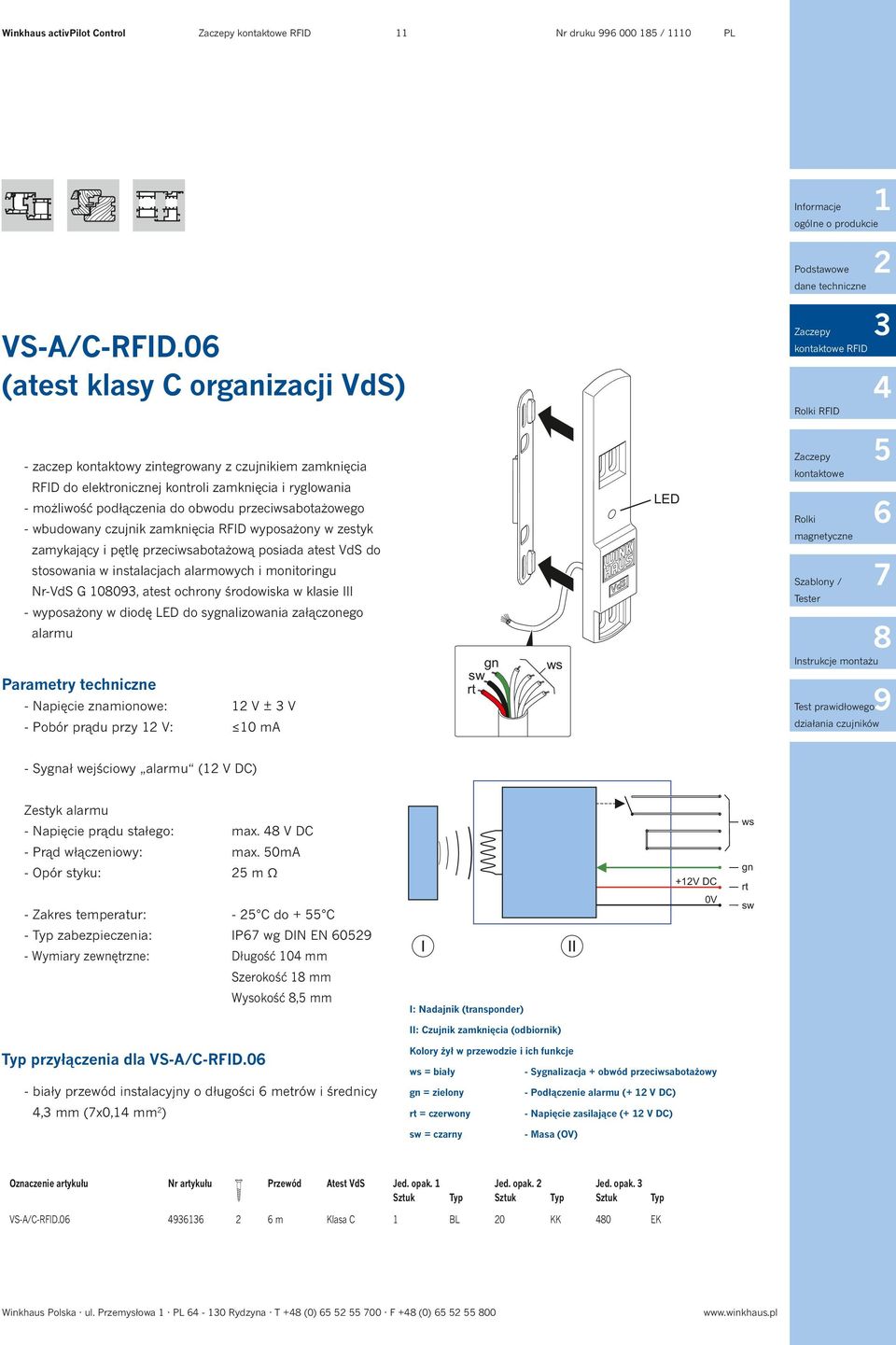

11 kontaktowe RFID Nr druku 000 / 0 PL Informacje ogólne o produkcie Podstawowe dane techniczne VS-A/C-RFID.0 (atest klasy C organizacji VdS) kontaktowe RFID Rolki RFID - zaczep kontaktowy zintegrowany z czujnikiem zamknięcia RFID do elektronicznej kontroli zamknięcia i ryglowania - możliwość podłączenia do obwodu przeciwsabotażowego - wbudowany czujnik zamknięcia RFID wyposażony w zestyk zamykający i pętlę przeciwsabotażową posiada atest VdS do stosowania w instalacjach alarmowych i monitoringu Nr-VdS G 00, atest ochrony środowiska w klasie III - wyposażony w diodę LED do sygnalizowania załączonego alarmu Parametry techniczne - Napięcie znamionowe: V ± V - Pobór prądu przy V: 0 ma sw gn rt ws LED kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników - Sygnał wejściowy alarmu ( V DC) Zestyk alarmu - Napięcie prądu stałego: max. V DC - Prąd włączeniowy: max. 0mA - Opór styku: m Ω - Zakres temperatur: - C do + C - Typ zabezpieczenia: IP wg DIN EN 0 - Wymiary zewnętrzne: Długość 0 mm Szerokość mm Wysokość, mm I: Nadajnik (transponder) +V DC 0V ws gn rt sw II: Czujnik zamknięcia (odbiornik) Typ przyłączenia dla VS-A/C-RFID.0 - biały przewód instalacyjny o długości metrów i średnicy, mm (x0, mm ) Kolory żył w przewodzie i ich funkcje ws = biały - Sygnalizacja + obwód przeciwsabotażowy gn = zielony - Podłączenie alarmu (+ V DC) rt = czerwony - Napięcie zasilające (+ V DC) sw = czarny - Masa (OV) Oznaczenie artykułu Nr artykułu Przewód Atest VdS Jed. opak. Sztuk Typ Jed. opak. Sztuk Typ Jed. opak. Sztuk Typ VS-A/C-RFID.0 m Klasa C BL 0 KK 0 EK Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

12 Rolki RFID Nr druku 000 / 0 PL Narożnik E.VS-RFID - narożnik z rolką RFID - antywłamaniowy grzybek ośmiokątny z możliwością ręcznej regulacji docisku - ustalony fabrycznie w położeniu środkowym - możliwość montażu ręcznego i automatycznego - rolka RFID współpracuje z czujnikiem zamknięcia RFID Oznaczenie artykułu Nr artykułu Jed. opak. Sztuk Typ Jed. opak. Sztuk Typ E.VS-RFID 0 00 KK 00 EK Blokada ryglująca MK.VS-RFID.0- - blokada z rolką RFID - ustalona fabrycznie w położeniu środkowym - blokada ryglująca z możliwością przedłużenia, dostosowana do połączenia z elementem okucia z końcówką ząbkowaną - rolka RFID współpracuje z czujnikiem zamknięcia RFID Oznaczenie artykułu Nr artykułu Jed. opak. Sztuk Typ Jed. opak. Sztuk Typ MK.VS-RFID.0-0 KK 00 EK Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

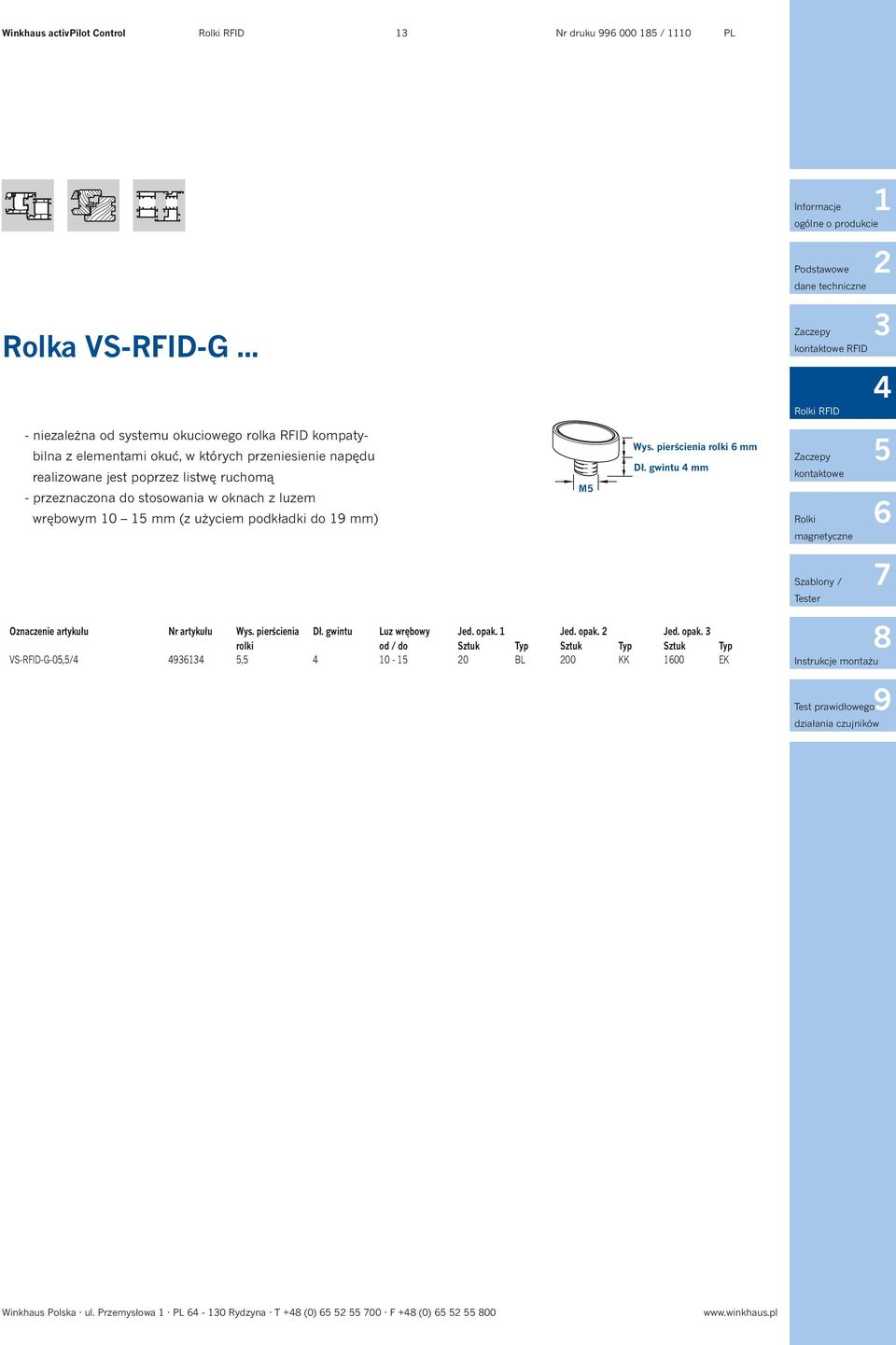

13 Rolki RFID Nr druku 000 / 0 PL Rolka VS-RFID-G... - niezależna od systemu okuciowego rolka RFID kompatybilna z elementami okuć, w których przeniesienie napędu realizowane jest poprzez listwę ruchomą Wys. pierścienia rolki mm Dł. gwintu mm - przeznaczona do stosowania w oknach z luzem M wrębowym 0 mm (z użyciem podkładki do mm) Oznaczenie artykułu Nr artykułu Wys. pierścienia Dł. gwintu Luz wrębowy Jed. opak. Jed. opak. Jed. opak. rolki od / do Sztuk Typ Sztuk Typ Sztuk Typ VS-RFID-G-0,/, 0-0 BL 00 KK 00 EK Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

14 kontaktowe Nr druku 000 / 0 PL Zaczep kontaktowy VS.B.... (atest VdS w klasie B) - zaczep kontaktowy VS.B.0 i VS.B. do elektronicznej kontroli zamknięcia i ryglowania - wbudowany czujnik zamknięcia wyposażony w zestyk zamykający i pętlę przeciwsabotażową posiada atest VdS do stosowania w instalacjach alarmowych i monitoringu, nr-vds G 0, atest ochrony środowiska w klasie III - komplet składa się z: zaczep kontaktowy, podkładki i wkręty mocujące Parametry techniczne: - Napięcie prądu stałego: max. V DC - Prąd włączeniowy: max. 0, A - Maks. amperarz: max.,0 A - Opór styku: max. 0 m Ω - Moc załączalna: max. 0 W (ładunek omowy) - Zakres temperatur: -0 C do +0 C - Typ zabezpieczenia: IP wg DIN EN 0 - Trwałość: min. 0 cykli łączeniowych - Wymiary zewnętrzne: Długość 0 mm Typ przyłączenia dla VS.B.0 Szerokość mm Wysokość, mm - biały przewód instalacyjny (x0, mm ) o długości metrów i średnicy, mm (B) Ze względów bezpieczeństwa wszystkie żyły przewodu są w kolorze białym (końcówka przewodu sygnalizującego jest zaznaczona) Typ przyłączenia dla VS.B. - biały przewód instalacyjny (x0, mm ) o maks. długości m i średnicy, mm Oznaczenie artykułu Nr artykułu Przewód Atest VdS Jed. opak. Jed. opak. Jed. opak. Sztuk Typ Sztuk Typ Sztuk Typ VS.B.0 0 m Klasa B BL 0 KK 0 EK VS.B. 0 m Klasa B BL 0 KK 0 EK Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

15 kontaktowe Nr druku 000 / 0 PL Informacje ogólne o produkcie Podstawowe dane techniczne Zaczep kontaktowy VS.BK.0 (atest VdS w klasie B) (B) kontaktowe RFID Rolki RFID - zaczep kontaktowy VS.BK.0 do elektronicznej kontroli zamknięcia i ryglowania - wbudowany czujnik zamknięcia wyposażony w zestyk zamykający (B) i pętlę przeciwsabotażową posiada atest VdS do stosowania w instalacjach alarmowych i monitoringu, nr-vds G 00, atest ochrony środowiska w klasie III - zamontowany poziomo na ramiaku dolnym umożliwia dodatkowo kontrolę uchyłu (funkcja nie posiada atestu organizacji VdS) - komplet składa się z: zaczep kontaktowy, podkładki i wkręty mocujące bl ws sw br (K) kontaktowe Rolki magnetyczne Szablony / Tester Parametry techniczne: - Napięcie prądu stałego: max. V DC - Opór styku: max. 0 m Ω - Zakres temperatur: -0 C do +0 C - Typ zabezpieczenia: IP wg DIN EN 0 - Trwałość: min. 0 cykli łączeniowych Wymiary zewnętrzne: Długość 0 mm Szerokość mm Wysokość, mm ws bl sw br (B) (K) Test prawidłowego działania czujników Parametry techniczne funkcji kontrolnej (B) - Prąd włączeniowy: max. 0, A - Maks. amperarz: max.,0 A - Moc załączalna: max. 0 W (ładunek omowy) Parametry techniczne kontroli uchyłu (K) - Prąd włączeniowy: max. 0, A - Maks. amperarz: max., A - Moc załączalna: max. W (ładunek omowy) Kolory żył w przewodzie i ich funkcje ws = biały - Sygnalizacja + pętla przeciwsabotażowa) bl = niebieski sw = czarny br = brązowy (Ze względów bezpieczeństwa wszystkie żyły czterech przewodów kontroli są białe. Rozróżnia się je po odpowiednio zaznaczonych końcach.) Typ przyłączenia dla VS.BK.0 - biały przewód instalacyjny (x0, mm ) o długości m i średnicy, mm Oznaczenie artykułu Nr artykułu Przewód Atest VdS Jed. opak. Jed. opak. Jed. opak. Sztuk Typ Sztuk Typ Sztuk Typ VS.BK.0 0 m Klasa B BL 0 KK 0 EK Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

16 kontaktowe Nr druku 000 / 0 PL Charakterystyka zaczepu kontaktowego do energooszczędnego przewietrzania pomieszczeń Informacje ogólne Czujnik zamknięcia zintegrowany z okuciem okiennym pozwala uniknąć strat energii podczas otwierania okien przy włączonych grzejnikach centralnego ogrzewania. Przy zastosowaniu odpowiednich zaworów na grzejnikach CO można zmniejszać moc grzejników, gdy okno lub drzwi balkonowe są otwarte. Odpowiednie zawory do grzejników są do nabycia w hurtowniach z wyposażeniem sanitarnym. Zakres zastosowania - sterowanie ogrzewaniem lub klimatyzacją zgodnie z zasadą: okno otwarte ogrzewanie wyłączone - sterowanie wyciągami oparów w połączeniu z odpowiednim sterownikiem - prosta kontrola stanu okien (zamknięte / otwarte) Wskazówka: W celu sterowania wyciągiem oparów za pomocą zaczepu VS-K rolkę magnetyczną należy zamontować sztywno we właściwym miejscu. Zapewni to załączanie się wyciągu tylko przy otwartym oknie. Zalety systemu - łatwa integracja ze standardowym okuciem uchylnorozwieranym Winkhaus activpilot - możliwość połaczenia z innymi systemami okuć (na zapytanie) - z możliwością regulacji - czujniki zamknięcia montuje się do okien w powszechnie stosowanych kształtach Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

17 kontaktowe Nr druku 000 / 0 PL Zaczep kontaktowy VS.K.0 - zaczep kontaktowy VS.K.0 do sterowania ogrzewaniem, klimatyzacją lub wyciągami oparów (energooszczędne przewietrzanie) - zintegrowany w zaczepie styk przełączny (K) do energooszczędnego przewietrzania - do kontroli pozycji skrzydła potrzebny jest zestyk przełączeniowy składający się z: - zaczepu ramowego z wbudowanym kontaktronem - różnej w zależności od systemu okuciowego rolki magnetycznej zintegrowanej z okuciem na skrzydle - komplet składa się z: zaczep kontaktowy, podkładki i wkręty mocujące Parametry techniczne: - Napięcie prądu stałego: max. V DC - Prąd włączeniowy: max. 0, A - Prąd strumienia / Maks. amperarz: max., A - Opór styku: max. 0 m Ω - Moc załączalna: max. W (ładunek omowy) - Zakres temperatur: -0 C do +0 C - Typ zabezpieczenia: IP wg DIN EN 0 - Trwałość: min. 0 cykli łączeniowych - Wymiary zewnętrzne: Długość 0 mm Szerokość mm Wysokość, mm (K) Kolory żył: = niebieski = czarny = brązowy Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Typ przyłączenia dla VS.BK.0 - biały przewód instalacyjny (x0, mm ) o długości m i średnicy, mm Oznaczenie artykułu Nr artykułu Przewód Atest VdS Jed. opak. Jed. opak. Jed. opak. Sztuk Typ Sztuk Typ Sztuk Typ VS.K BL 0 KK 0 EK Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

18 vv Winkhaus activpilot Control Rolki magnetyczne Nr druku 000 / 0 PL Narożnik E.VS.KG - narożnik z rolką magnetyczną - antywłamaniowy grzybek ośmiokątny z możliwością ręcznej regulacji docisku - ustalony fabrycznie w położeniu środkowym - możliwość montażu ręcznego i automatycznego - rolka magnetyczna współpracuje z magnetycznymi czujnikami zamknięcia Oznaczenie artykułu Nr artykułu Jed. opak. Sztuk Typ Jed. opak. Sztuk Typ E.VS.KG 0 00 KK 00 EK Blokada ryglująca MK.VS.G.0.KG - blokada z rolką magnetyczną - ustalona fabrycznie w położeniu środkowym - blokada ryglująca z możliwością przedłużenia, dostosowana do połączenia z elementem okucia z końcówką ząbkowaną - rolka magnetyczna współpracuje z magnetycznymi czujnikami zamknięcia Oznaczenie artykułu Nr artykułu Jed. opak. Sztuk Typ Jed. opak. Sztuk Typ MK.VS.G.0.KG 0 0 KK 00 EK Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

19 Rolki magnetyczne Nr druku 000 / 0 PL Pozostałe rolki magnetyczne Rolka VS.KGS.0 - szerokość rolki magnetycznej mm - zredukowana do mm wysokość pozwala na zastosowanie w oknach z luzem wrębowym mm - montowana na listwie zewnętrznej okucia Rolka VS.KGS.0 - szerokość rolki magnetycznej mm - montowana we wrębie okuciowym - wysokość elementu mm Rolka VS.KG.0- - montowana do listwy okucia za pomocą śruby z łbem soczewkowym M x mm DIN ISO 0 (śruby nie są elementem dostarczanego kompletu) - długość gwintu mm - wysokość trzpienia bolcowego mm Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID RFID- Kontaktgeber kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Rolka VS.KG.0- - niezależna od systemu okuciowego rolka magnetyczna kompatybilna z elementami okuć, w których przeniesienie napędu realizowane jest poprzez listwę ruchomą - wysokość pierścienia rolki mm M Wys. pierścienia rolki mm Dł. gwintu mm Oznaczenie artykułu Nr artykułu Wysokość Dł. gwintu Luz wrębowy Jed. opak. Jed. opak. Jed. opak. elementu od / do Sztuk Typ Sztuk Typ Sztuk Typ VS.KGS mm 0 BL 00 KK 000 EK VS.KGS mm 0 BL 00 KK 000 EK VS.KG mm 0 BL 00 KK 000 EK VS.KG mm 0 BL 00 KK 000 EK Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

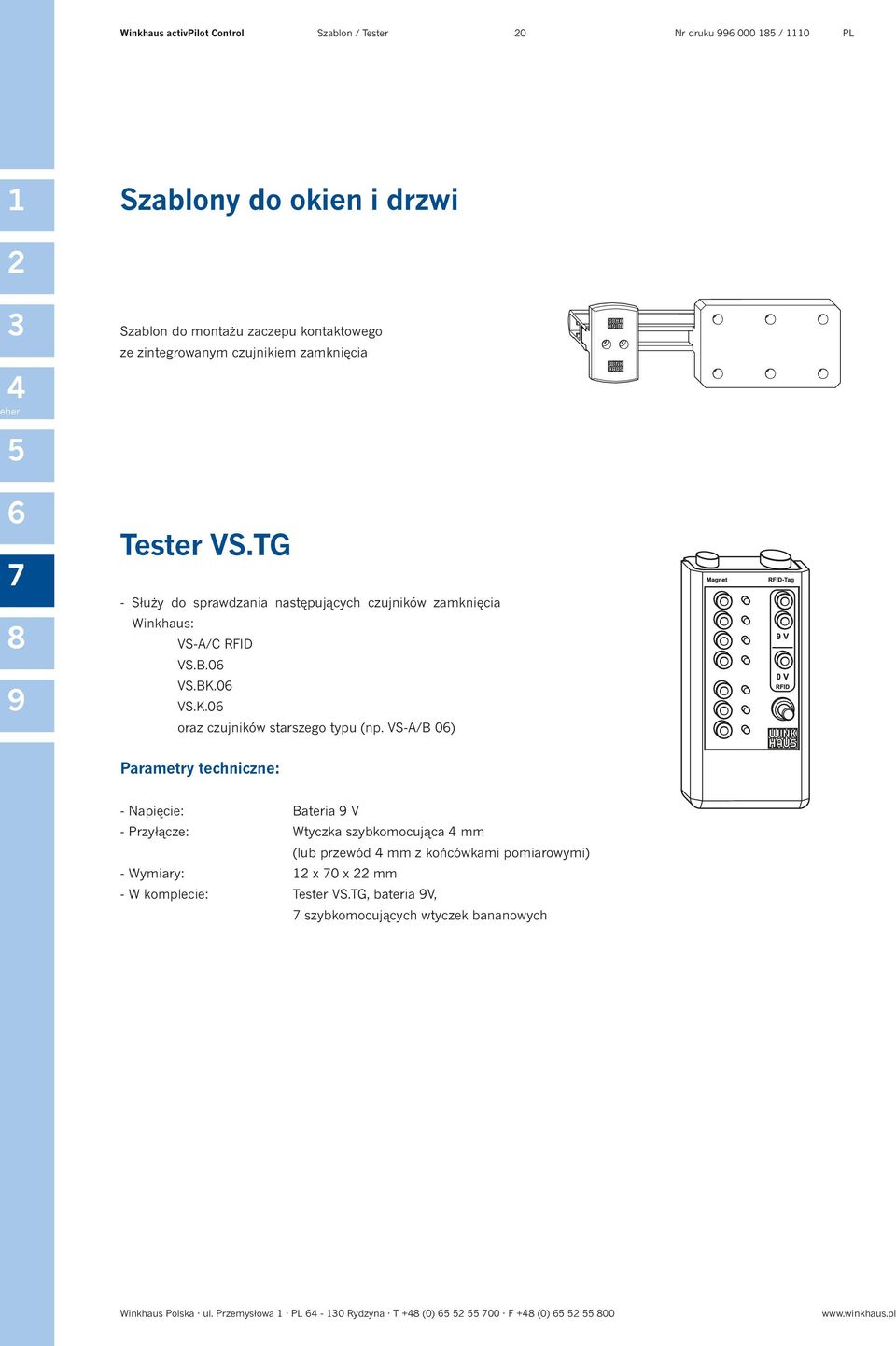

20 Szablon / Tester 0 Nr druku 000 / 0 PL Szablony do okien i drzwi eber Szablon do montażu zaczepu kontaktowego ze zintegrowanym czujnikiem zamknięcia Tester VS.TG - Służy do sprawdzania następujących czujników zamknięcia Winkhaus: VS-A/C RFID VS.B.0 VS.BK.0 VS.K.0 oraz czujników starszego typu (np. VS-A/B 0) Parametry techniczne: - Napięcie: Bateria V - Przyłącze: Wtyczka szybkomocująca mm (lub przewód mm z końcówkami pomiarowymi) - Wymiary: x 0 x mm - W komplecie: Tester VS.TG, bateria V, szybkomocujących wtyczek bananowych Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

21 Nr druku 000 / 0 PL Rolki magnetyczne Niniejsza instrukcja opisuje sposób montażu i podłączenie elektryczne czujników zamknięcia na oknie lub drzwiach balkonowych. Przed każdą czynnością montażową należy przeczytać odpowiedni fragment instrukcji. Należy zachować kolejność czynności montażowych oraz przestrzegać opisanych poniżej wskazówek dot. bezpieczeństwa. Wskazówki dot. bezpieczeństwa/warunki montażu Aby zapewnić prawidłowe działanie czujników zamknięcia, należy zamontować je zgodnie z zaleceniami producenta. Montaż może wykonać wyłącznie fachowy personel, pracujący z zachowaniem przepisów bezpieczeństwa. Przy montażu należy przestrzegać wytycznych organizacji VdS (niemiecki Związek Ubezpieczycieli) dotyczących instalacji alarmowych. Ponadto należy pamiętać o konieczności dopasowania parametrów elektrycznych poszczególnych komponentów instalacji przed podłączeniem jak i w trakcie użytkowania. Należy sprawdzić: Czy instalacja alarmowa odpowiada obowiązującym przepisom i klasyfikacjom (A, B lub C wg VdS)? Czy istnieją przepisy dot. montażu instalacji alarmowych? Czy przekroje przewodów poszczególnych komponentów do siebie pasują i czy możliwe jest ich połączenie zgodne z obowiązującymi przepisami? Uwagi Czujników zamknięcia nie wolno stosować do okien stalowych ze względu na obecność pól magnetycznych, które mogą mieć negatywny wpływ na funkcjonowanie czujnika. Należy stosować wyłącznie wkręty mocujące dostarczane łącznie z zaczepami. Użytkowanie wyrobu zgodne z przeznaczeniem Rolki zintegrowane z okuciem na skrzydle w połączeniu z zaczepem VS.B...., VS.BK.0 i VS-A/C-RFID.0: Czujnik zamknięcia jest przeznaczony wyłącznie do kontroli okien i drzwi balkonowych w instalacjach alarmowych. Czujnik ten jest dopuszczony do stosowania przez organizację VdS. Przy montażu należy przestrzegać wytycznych obowiązujących dla instalacji alarmowych. W punkcie ABC doboru czujników - zawartym w wytycznych organizacji VdS dla instalacji alarmowych nr VdS :- czytamy: Przy doborze i zastosowaniu czujników należy uwzględnić żądane funkcje czujników, wpływ czynników atmosferycznych oraz instrukcję montażu producenta systemu w celu uzyskania bezbłędnej detekcji i stabilnego działania. Rolki zintegrowane z okuciem na skrzydle w połączeniu z zaczepem VS.K.0: Sygnał czujnika służy do kontroli przewietrzania. Wykorzystywany jest zarówno do sterowania włącznikami sieciowymi, które wyłączają ogrzewanie, jeśli okno jest otwarte, jak i w elektronicznie sterowanych instalacjach wyciągowych oparów. kontaktowe i rolki należy użytkować zgodnie z ich przeznaczeniem. W przypadku nieprawidłowo przeprowadzonego montażu lub zastosowania elementów nienależących do systemu i nieposiadających aprobaty technicznej, producent nie ponosi odpowiedzialności za produkt, a atest VdS traci swoją ważność. Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Zawartość opakowania Opakowanie zawiera zawsze tylko jeden rodzaj zaczepów, jak również wkręty mocujące i kształtki profilowe FT, FT i FT. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

22 Nr druku 000 / 0 PL Montaż rolki magnetycznej i rolki RFID Sposób montażu Sposób postępowania podczas montażu rolek jest taki sam jak w przypadku montażu standardowych okuć obwiedniowych Winkhaus activpilot. Wskazówka: Rolka nie może być wykorzystywana jako punkt ryglowania. Obecność rolki nie może w żaden sposób ograniczać funkcjonowania okucia obwiedniowego. W oknach antywłamaniowych rolka nie może w żadnym wypadku zastępować punktu ryglowania, musi być montowana jako element dodatkowy. Podczas prac montażowych należy zachować odpowiednie pozycje trzpieni ryglujących. Funkcjonowanie okucia obwiedniowego nie może być utrudnione. Montaż blokady ryglującej z rolką magnetyczną lub rolką RFID Jeśli okno lub drzwi balkonowe wyposażone w okucie Winkhaus są dostatecznie duże, można zastosować blokadę ryglującą MK.VS.G.0.KG lub MK.VS.-RFID.0-. Przy odpowiednich wymiarach okna lub drzwi balkonowych blokadę ryglującą można zamontować w różnych miejscach: - pomiędzy ramieniem rozwórki a narożnikiem - przy zasuwnicy - przy narożniku. Rysunek : Okucia Winkhaus activpilot z rolkami. Rolka magnetyczna. Rolka RFID W przypadku okucia obwiedniowego montowanego we wrębie skrzydła, organizacja VdS nie definiuje położenia czujnika zamknięcia. Rolka powinna być zintegrowana z górnym narożnikiem montowanym po stronie klamki (patrz rys. ). Jeśli z przyczyn technicznych montaż w tym miejscu nie jest możliwy (np. w przypadku okien WK) rolkę można zamontować na elemencie okucia montowanym po stronie zawiasów lub poziomo na ramiaku dolnym. Montaż po stronie zawiasów musi być wcześniej uzgodniony z wykonawcą instalacji alarmowej. Uwaga: Wszystkie zaczepy kontaktowe i rolki są wrażliwe na uderzenia. Należy obchodzić się z nimi ostrożnie, unikać wstrząsów i uderzeń. Po otrzymaniu przesyłki należy sprawdzić, czy elementy nie uległy uszkodzeniu w transporcie. Aby zapewnić odpowiednie pozycjonowanie zaczepów, zaleca się najpierw zamontować rolkę na skrzydle. Pozycja montażowa zaczepu z czujnikiem zamknięcia zależy od położenia rolki na skrzydle. Zaczep kontaktowy wraz z przewodem należy zamontować w sposób uniemożliwiający dostęp do nich z zewnątrz. Rysunek : Pozycje rolki Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

23 Nr druku 000 / 0 PL Instrukcja montażu zaczepów kontaktowych (współpracujacych z rolkami magnetycznymi oraz RFID). Nawiercić otwór przelotowy dla przewodu () wiertłem ø mm.. Jeśli trzeba, nawiercić otwory pod wkręty mocujące.. Założyć kształtkę (jeśli to konieczne) na zaczep (). Uwaga! Podczas przykręcania zaczepu należy uważać, aby nie uszkodzić przewodu. Wskazówka: Przegląd odpowiednich kształtek do poszczególnych profili przedstawiony został na stronie. - jeśli konieczne jest zastosowanie kształtki profilowej należy usunąć mostek (), aby ułatwić przeprowadzenie przewodu - kształtkę profilową () wcisnąć w zaczep (). Wskazówka: Jeśli luz wrębowy jest większy niż, 0, mm, należy zastosować niezależną od profilu kształtkę FT.RFID.N.. Przeprowadzić przewód przez otwór ø mm.. Przykręcić zaczep.. Przewód () ułożyć przy wyjściu z otworu mm w pętlę i umocować wzdłuż ościeżnicy. Wskazówka: Montaż zaczepu kontaktowego musi być przeprowadzony w taki sposób, aby gwarantował, że sygnał o zaryglowanym oknie wysyłany będzie tylko wtedy, gdy okno rzeczywiście jest już zaryglowane. Oznacza to, że trzpień ryglujący musi przynajmniej w 0 % zakotwiczyć się w zaczepie. Ø mm XX m m YY m m Rysunek : Schemat montażowy zaczepów XX= mm ; YY= 0 mm Ø mm A Rysunek : Przekrój profili miejsce nawiercania Wymiar A = mm A Ø mm Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Położenie zaczepu kontaktowego stosowanego w połączeniu z narożnikiem E.VS.KG Wskazówka: Wymiary odnoszą się do pozycji rozwartej okna i dotyczą okuć Winkhaus ze skokiem, mm. Podłączenie napięcia elektrycznego kontaktowe należy podłączać zgodnie ze schematem podłączenia umieszczanym w karcie katalogowej produktu. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

24 Nr druku 000 / 0 PL Kontrola zamknięcia i ryglowania Do kontroli zamknięcia i ryglowania można stosować zaczepy VS.B..../VS.BK.0 (instalacje alarmowe) lub VS.K.... (sterowanie ogrzewaniem). Uruchomienie czujnika następuje w momencie odryglowania okucia do pozycji otwartej lub uchylnej. Uwaga: Kontrola uchyłu nie posiada atestu organizacji VdS. Kontrola uchyłu Do kontroli uchyłu można stosować zaczepy VS.B.... lub VS.K.... (sterowanie ogrzewaniem). Załączenie czujnika następuje tylko w pozycji uchylnej. W przypadku kontroli uchyłu zaczep musi być zamontowany na dolnej części ościeżnicy. Trzeba pamiętać o tym, by ww. pozycje montażowe oraz tolerancje wymiarowe były zachowane również w położeniu uchylnym. Uwaga: Przejście okucia z pozycji zamkniętej do uchylnej nie jest możliwe bez przerwania obwodu w zaczepie. Dlatego kontrola uchyłu nie posiada atestu organizacji VdS. Sygnalizacja położenia skrzydła Do kontroli położenia skrzydła służą stałe rolki magnetyczne VS-G-... i VS-GS-.... Sygnalizują one, czy w danym momencie skrzydło znajduje się w ościeżnicy. W tej funkcji stosowany może być zaczep VS.K.0 (sterowanie ogrzewaniem). Załączenie czujnika następuje w momencie przejścia skrzydła do pozycji rozwartej lub uchylnej. Uwaga: Kontrola położenia skrzydła przy zastosowaniu stałej rolki magnetycznej nie posiada atestu organizacji VdS. Uwaga: Zaczep kontaktowy stosować można w oknach z położeniem wrębu i mm oraz luzem wrębowym od 0 do () mm. Y (VS.BK.0) Z Rys. : Pozycja rolki Pozycja rolki Elementy: Wymiary (przy położeniu wrębu /): I: Pozycja uchylna Narożnik X: 0 do maks. mm II. Pozycja rozwarta Rolka (transponder) Y: mm III: Skrzydło zaryglowane Odbiornik Z: mm (otwór ø mm) Czujnik zamknięcia a: Luz wrębowy Sygnalizator uchyłu (przy VS.BK.0) Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

25 Nr druku 000 / 0 PL Kształtki profilowe do zaczepów kontaktowych Kształtki zależne od profilu (dostarczane w komplecie z zaczepami): Kształtka FT Aluplast Brügmann Deceuninck Dimex Gealan Internova 000 KBE KBE er NML Kömmerling LB.Profile Plustec Rehau Roplasto 00/00 Salamander Schüco CT 0/CT 0 Trocal A/M VEKA Wymar 00/000 Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Kształtka FT Trocal 000/+ Kształtka FT Thyssen Kształtki niezależne od profilu (należy zamawiać osobno): FT.RFID.N. (wysokość mm) Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

26 Nr druku 000 / 0 PL Kontrola ryglowania System RFID polega na bezstykowym przesyłaniu danych między skrzydłem a ościeżnicą. Na skrzydle znajduje się transponder, natomiast w ościeżnicy odpowiednio zakodowany czujnik zamknięcia. Nadajnik wmontowany jest w rolce i przekazuje do czytnika znajdującego się w czujniku zamknięcia informacje, w jakiej pozycji ustawione jest skrzydło okienne. Czytnik identyfikuje za pomocą fal elektromagnetycznych nadajnik i rozpoznaje położenie rolki. Oba elementy <nadajnik> i <czytnik> są odpowiednio zakodowane i tworzą unikatowe połączenie. Sygnalizacja położenia skrzydła Podczas zamykania i zaryglowywania skrzydła nadajnik przesuwany jest nad czujnikiem zamknięcia i odpowiednio rozpoznawany. Jeśli skrzydło znajduje się w pozycji zaryglowanej, to do instalacji alarmowej przekazywany jest komunikat zamknięte i zaryglowane. Wskazówka: Zaczep kontaktowy stosować można w oknach z położeniem wrębu i mm oraz luzem wrębowym od 0 do () mm. Jeśli luz wrębowy jest większy niż mm, konieczne jest zastosowanie kształtki profilowej FT.RFID.N.. Pozycje rolki RFID Y Z Rys. 0: Pozycje rolki RFID Pozycje rolki RFID Elementy: Wymiary: I: Pozycja uchylna Narożnik X: 0 do maks. mm II. Pozycja rozwarta Rolka (transponder) Y: mm III: Skrzydło zaryglowane Odbiornik Z: mm (otwór ø mm) Czujnik zamknięcia a: luz wrębowy Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

27 Test prawidłowego działania czujników Nr druku 000 / 0 PL Test prawidłowego funkcjonowania czujników z rolkami magnetycznymi. Dwa znajdujące się po przekątnej przewody należy podłączyć do testera. Uwaga! Użycie testera z żarówkami może spowodować uszkodzenie czujnika. Zaleca się stosować powszechnie dostępnego w sprzedaży wielofunkcyjnego miernika cyfrowego.. Odryglować i otworzyć skrzydło.. Jeśli wyświetlacz wskazuje obwód zamknięty, to podłączone są oba przewody oznaczone numerem (linia przeciwsabotażowa).. Jeśli wyświetlacz wskazuje obwód otwarty, to podłączone są oba przewody oznaczone numerem (linia sygnalizująca).. Przewody nr zacisnąć na testerze, zamknąć i zaryglować skrzydło.. Jeśli rolka została prawidłowo zamontowana, tester powinien wskazywać obwód zamknięty. Rys : Schemat podłączenia czujników magnetycznych Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Test prawidłowego działania czujników Wskazówka: Gdy przy zamkniętym i zaryglowanym skrzydle tester nie wyświetla przejścia, należy sprawdzić, czy rolka w wystarczającym zakresie zachodzi za czujnik zamknięcia. Sprawdzić to można np. przez wciśnięcie masy plastycznej w obrębie czujnika zamknięcia. Wskazówka: Test prawidłowego funkcjonowania powinien zostać przeprowadzony zarówno po zakończonym montażu w zakładzie produkcyjnym jak i w miejscu docelowego montażu okna w murze przed uszczelnieniem i zatynkowaniem. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

28 Test prawidłowego działania czujników Nr druku 000 / 0 PL Test prawidłowego funkcjonowania czujników z rolkami RFID Wykrywanie sygnału i kontrola. Zamknąć skrzydło, czujnik jest jeszcze bez napięcia (brak napięcia znamionowego). Z białych przewodów oddzielić linię przeciwsabotażową (obwód zamknięty).. Pozostałe białe przewody (obwód otwarty) są liniami sygnalizującymi.. Podłączyć napięcie znamionowe.. Funkcja sygnalizowania powinna się w tym momencie załączyć.. Aktywować funkcję alarmu ( V DC przy wejściu załączanie alarmu ).. Otworzyć skrzydło.. Rozłączyć funkcję alarmu.. Lampka alarmowa LED powinna teraz migać. Rysunek : Schemat podłączenia rolek RFID I. Rolka (transponder); II. Czujnik zamknięcia (czytnik) Kolory żył przewodu i ich funkcje: ws = biały - Sygnalizacja + pętla przeciwsabotażowa gn = zielony - Załączanie alarmu (+ V DC) +V DC 0V ws gn rt sw Wskazówka: Gdy przy zamkniętym i zaryglowanym skrzydle tester nie wyświetla obwodu zamkniętego należy sprawdzić, czy rolka RFID odpowiednio zachodzi za czujnik zamknięcia. Sprawdzić to można np. przez wciśnięcie masy plastycznej w obrębie czujnika zamknięcia. rt = czerwony sw = czarny - Napięcie zasilające - Masa (OV) Rozpoznanie sabotażu Jeśli funkcja alarmowania jest podłączona, aktywowany alarm zapisywany jest przez czujnik zamknięcia i następnie (po przerwaniu obwodu sygnalizującego alarm) wykazywany na wyświetlaczu LED. W przypadku, gdy funkcja ta nie jest pożądana, napięcie na wejściu przewodu alarmowego musi być ustawione nieprzerwanie na V. Przykład: Okno jest zamknięte, funkcja alarmu aktywna. Jeśli nastąpi np. krótkotrwałe otwarcie okna (sabotaż), sygnał magazynowany jest w pamięci czujnika zamknięcia. Po dezaktywacji alarmu (np. gdy okno ponownie zostanie zamknięte) miga dioda LED, informując o sabotowanym oknie. Wskazówka: Test prawidłowego funkcjonowania po- winien zostać przeprowadzony zarówno po zakończonym montażu w zakładzie produkcyjnym jak i w miejscu docelowego montażu okna w murze przed uszczelnieniem i zatynkowaniem. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

29 Test prawidłowego działania czujników Nr druku 000 / 0 PL Test prawidłowego funkcjonowania z zastosowaniem testera VS.TS Tester VS.TS służy do kontroli czujników zamknięcia VS-A/C-RFID.0, VS.B.0, VS.BK.0, VS.K.0 oraz wcześniej stosowanych czujników jak np. VS.-A/B 0 itd. Informacje ogólne o produkcie Podstawowe dane techniczne kontaktowe RFID Rysunek przedstawia tester VS.TS. Cztery gniazda do podłączenia białych przewodów zaczepu VS.B.0, VS.BK.0 i VS-A/C-RFID.0 etc.. Trzy gniazda do podłączenia przewodów (niebieskiego, czarnego, brązowego) zaczepów VS.K.0 i VS.BK.0.. Trzy gniazda do podłączenia napięcia (+/- V) i podłączenia alarmu (+ V) zaczepu RFID VS-A/C-RFID.0.. Przełącznik. Rolka magnetyczna. Rolka RFID Rolki RFID kontaktowe Rolki magnetyczne Szablony / Tester Uwaga: Rolki i w celach testowych mogą być również stosowane zamiast istniejących rolek. Rysunek : Tester VS.TS Poprzez zgniecenie odizolowanych końcówek przewodów czujników zamknięcia można umieścić je we wtyczkach szybkomocujących. Test prawidłowego działania czujników Przebieg testu kontrola zamknięcia i ryglowania W celu przetestowania kontroli zamknięcia i ryglowania należy podłączyć białe przewody do testera (grupa gniazd ), a następnie włączyć urządzenie. W przypadku czujników VS-A/ CRFID należy dodatkowo podłączyć napięcie, zwracając uwagę na kolory żył przewodu. Po umieszczeniu przewodów w gniazdach obwód sabotażowy zostaje automatycznie rozpoznany i wykazany zaświeceniem się diody LED. Kolejność umieszczania białych końcówek przewodów w gniazdach jest dowolna. Przy zamykaniu obwodu sygnalizującego (czyli przy zaryglowywaniu okna) świecą dwie pozostałe diody LED. Przebieg testu zaczep do energooszczędnego przewietrzania pomieszczeń W celu sprawdzenia zaczepów kontaktowych do energooszczędnego przewietrzania pomieszczeń (z funkcją zmiennego sygnalizowania) należy podłączyć trzy końcówki kolorowych przewodów (czarnego, brązowego, niebieskiego) do grupy gniazd oznaczonych na rysunku numerem. Po umieszczeniu przewodów w gniazdach, automatycznie rozpoznawana jest strona otwarcia i zapalają się odpowiednie diody LED. Po przyłożeniu rolki do zaczepu diody LED sygnalizują stronę zamknięcia. Wskazówka: Kolorowe przewody można podłączać w dowolnej kolejności. Winkhaus Polska ul. Przemysłowa PL - 0 Rydzyna T + (0) 00 F + (0) 00

30 Notatki

31
