1 Projekty telemedyczne w woj. lubuskim Doc.dr inŝ. Emil Michta Uniwersytet Zielonogórski e.michta@ime.uz.zgora.pl

2 Plan Wprowadzenie Telemedycyna Projekty telemedyczne w woj. lubuskim Centrum Innowacji Technologie dla Zdrowia Człowieka Lubuska sieć teleradiologii Podsumowanie

3 Telemedycyna TELEMEDYCYNA Telekomunikacja Informatyka Elektronika Pomiary i sterowanie

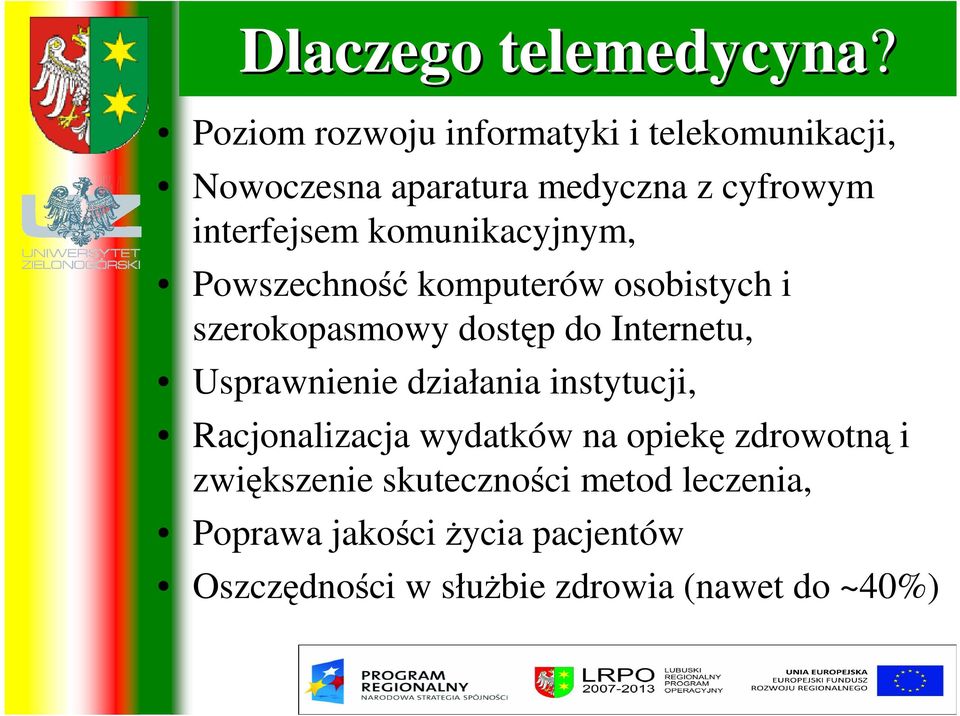

4 Dlaczego telemedycyna? Poziom rozwoju informatyki i telekomunikacji, Nowoczesna aparatura medyczna z cyfrowym interfejsem komunikacyjnym, Powszechność komputerów osobistych i szerokopasmowy dostęp do Internetu, Usprawnienie działania instytucji, Racjonalizacja wydatków na opiekę zdrowotną i zwiększenie skuteczności metod leczenia, Poprawa jakości Ŝycia pacjentów Oszczędności w słuŝbie zdrowia (nawet do ~40%)

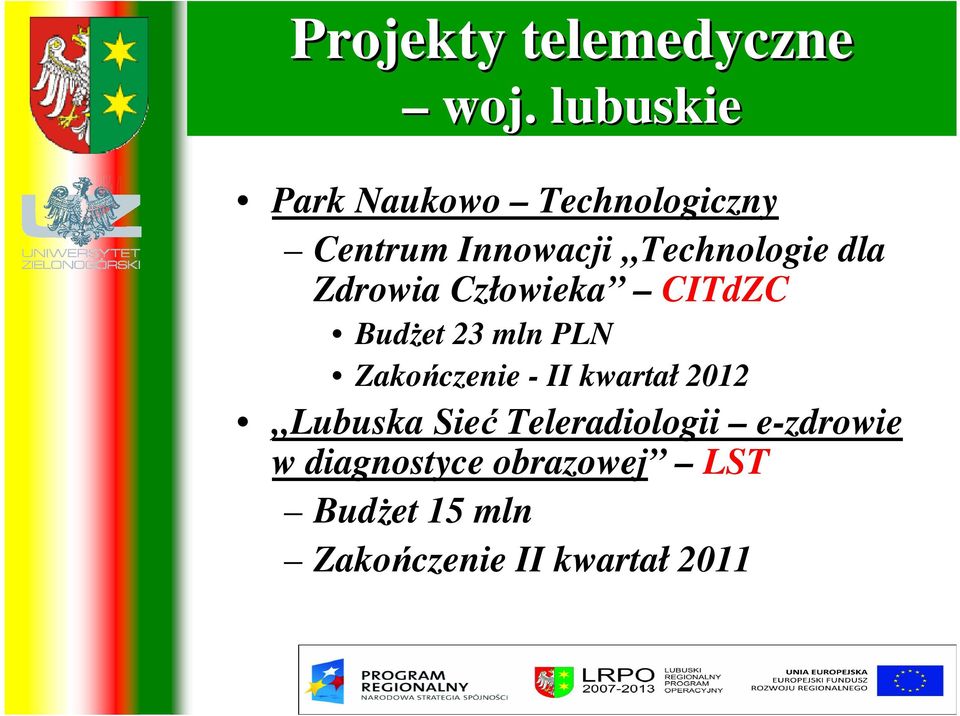

5 Projekty telemedyczne woj. lubuskie Park Naukowo Technologiczny Centrum Innowacji Technologie dla Zdrowia Człowieka CITdZC BudŜet 23 mln PLN Zakończenie - II kwartał 2012 Lubuska Sieć Teleradiologii e-zdrowie w diagnostyce obrazowej LST BudŜet 15 mln Zakończenie II kwartał 2011

6 CITdZC - cel Stworzenie unikalnych moŝliwości wytwarzania nowoczesnych produktów i technologii z obszaru bioinŝynierii Koncentracja i integracja zasobów intelektualnych oraz badawczych (nowoczesna aparatura, działania interdyscyplinarne) Włączenie się do europejskiej sieci badań naukowych (zdrowie, nowe technologie dla zdrowia)

7 CITdZC - oferta Opracowanie nowych technologii sprzyjających poprawie warunków Ŝycia i zdrowia WdroŜenie nowych technologii informatycznych i biomateriałowych w dziedzinie jw. Ograniczenie i zmniejszenie skutków społecznych chorób cywilizacyjnych

8 1. Przetwarzania sygnałów w elektrofizjologicznych obiektów biomedycznych 2. Bezprzewodowych sieci sensorowych 3. Biopolimerów 4. Nanomateriałów 5. Sensorów w dla potrzeb medycznych 6. Charakterystyki powierzchni 7. Diagnostyki molekularnej 8. Mechatroniki 9. Prototypowania systemów biomechatronicznych 10. Telemedycyny CITdZC - laboratoria 11. Komputerowej analizy obrazów w mikroskopowych 12. InŜynierii tkankowej i medycyny regeneracyjnej

9 CITdZC - budynek

10 LST - teleradiologia Teleradiologia (radiologia na odległość) wchodzi w skład telemedycyny i jest to najnowsza forma radiologii. Łączy w sobie elementy telekomunikacji, informatyki i medycyny. Pozwala na wymianę specjalistycznych informacji przesyłając obrazy statystyczne lub dynamiczne. Rozdzielenie akwizycji i interpretacji obrazów medycznych przy wykorzystaniu sieci rozległych. UmoŜliwia przesyłanie obrazów o wysokiej rozdzielczości i interaktywną transmisję audiowizualną z duŝą dokładnością i w czasie rzeczywistym. Teleradiologia obniŝa koszty funkcjonowania szpitali i innych jednostek ochrony zdrowia.

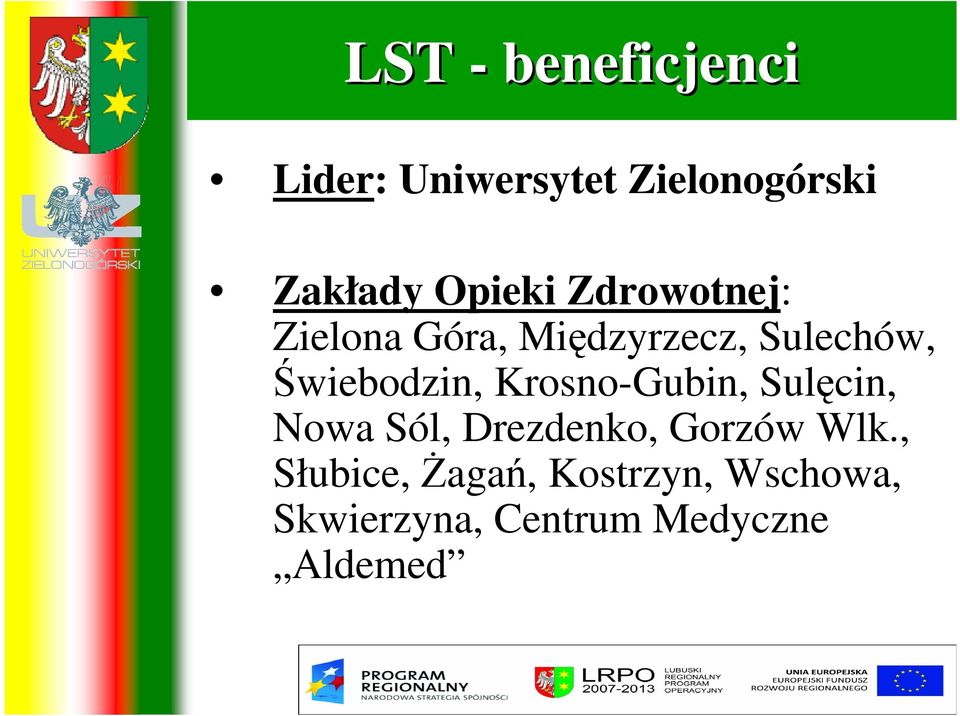

11 LST - beneficjenci Lider: Uniwersytet Zielonogórski Zakłady Opieki Zdrowotnej: Zielona Góra, Międzyrzecz, Sulechów, Świebodzin, Krosno-Gubin, Sulęcin, Nowa Sól, Drezdenko, Gorzów Wlk., Słubice, śagań, Kostrzyn, Wschowa, Skwierzyna, Centrum Medyczne Aldemed

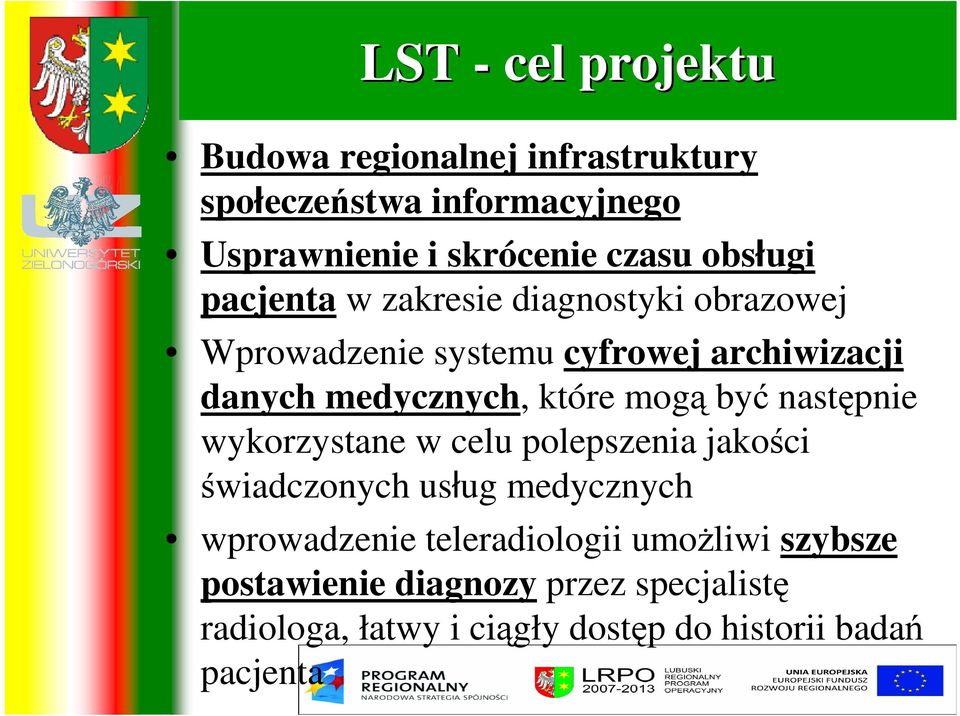

12 LST - cel projektu Budowa regionalnej infrastruktury społeczeństwa informacyjnego Usprawnienie i skrócenie czasu obsługi pacjenta w zakresie diagnostyki obrazowej Wprowadzenie systemu cyfrowej archiwizacji danych medycznych, które mogą być następnie wykorzystane w celu polepszenia jakości świadczonych usług medycznych wprowadzenie teleradiologii umoŝliwi szybsze postawienie diagnozy przez specjalistę radiologa, łatwy i ciągły dostęp do historii badań pacjenta

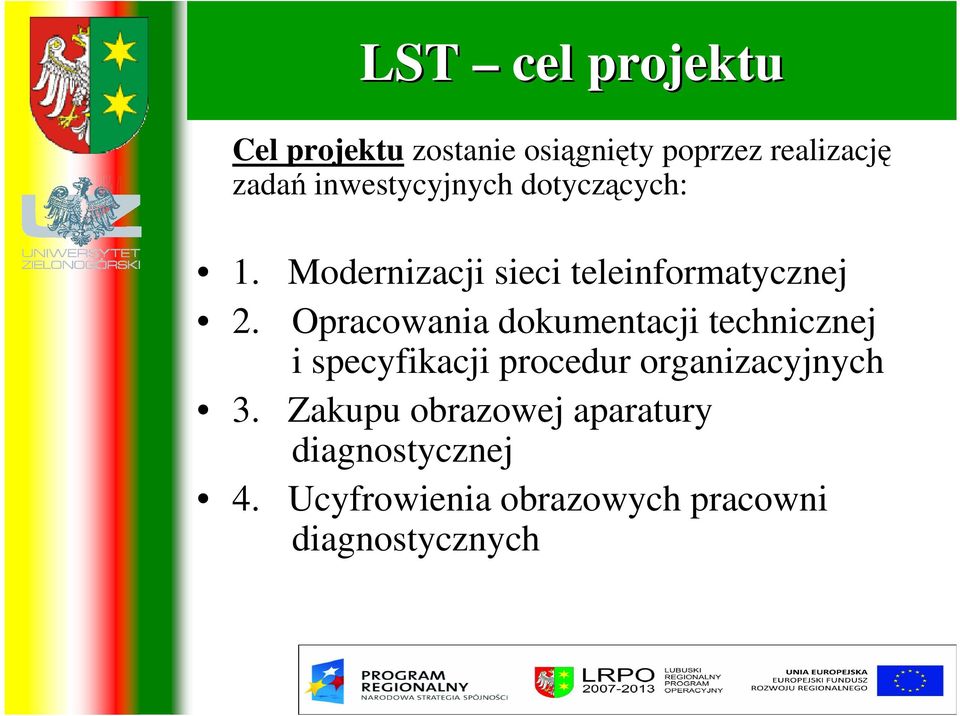

13 LST cel projektu Cel projektu zostanie osiągnięty poprzez realizację zadań inwestycyjnych dotyczących: 1. Modernizacji sieci teleinformatycznej 2. Opracowania dokumentacji technicznej i specyfikacji procedur organizacyjnych 3. Zakupu obrazowej aparatury diagnostycznej 4. Ucyfrowienia obrazowych pracowni diagnostycznych

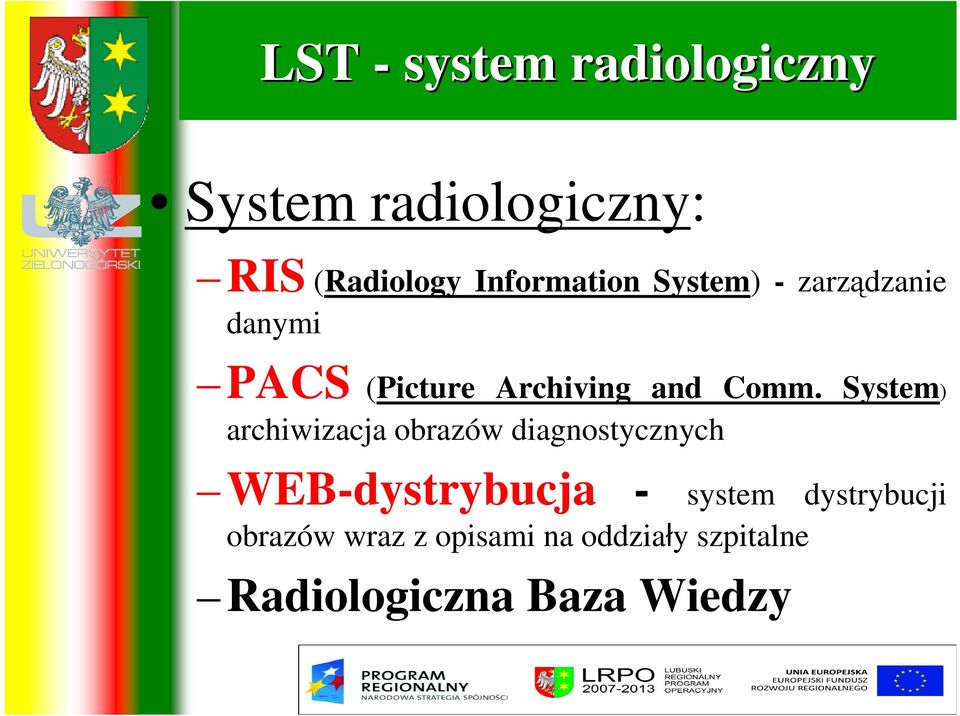

14 LST - system radiologiczny System radiologiczny: RIS (Radiology Information System) - zarządzanie danymi PACS (Picture Archiving and Comm. System) archiwizacja obrazów diagnostycznych WEB-dystrybucja - system dystrybucji obrazów wraz z opisami na oddziały szpitalne Radiologiczna Baza Wiedzy

15 PACS i RIS - model działania ania c

16 LST - struktura Pracownie opisowe Szpital urządzenia + lokalny PACS i RIS +VPN CK UZ centralny PACS i RIS +VPN

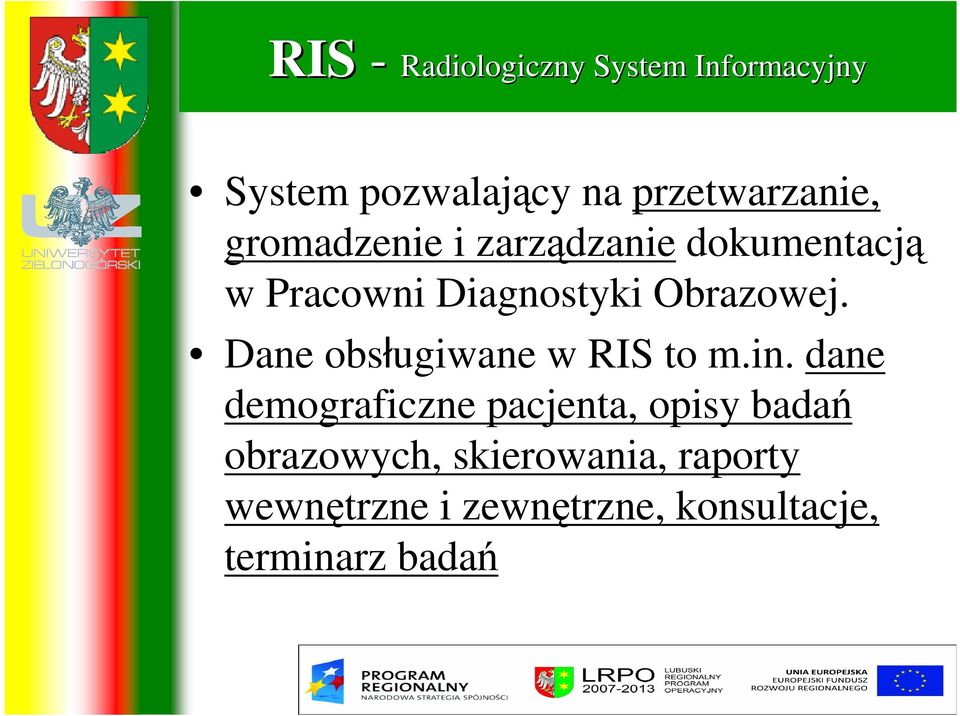

17 RIS - Radiologiczny System Informacyjny System pozwalający na przetwarzanie, gromadzenie i zarządzanie dokumentacją w Pracowni Diagnostyki Obrazowej. Dane obsługiwane w RIS to m.in. dane demograficzne pacjenta, opisy badań obrazowych, skierowania, raporty wewnętrzne i zewnętrzne, konsultacje, terminarz badań

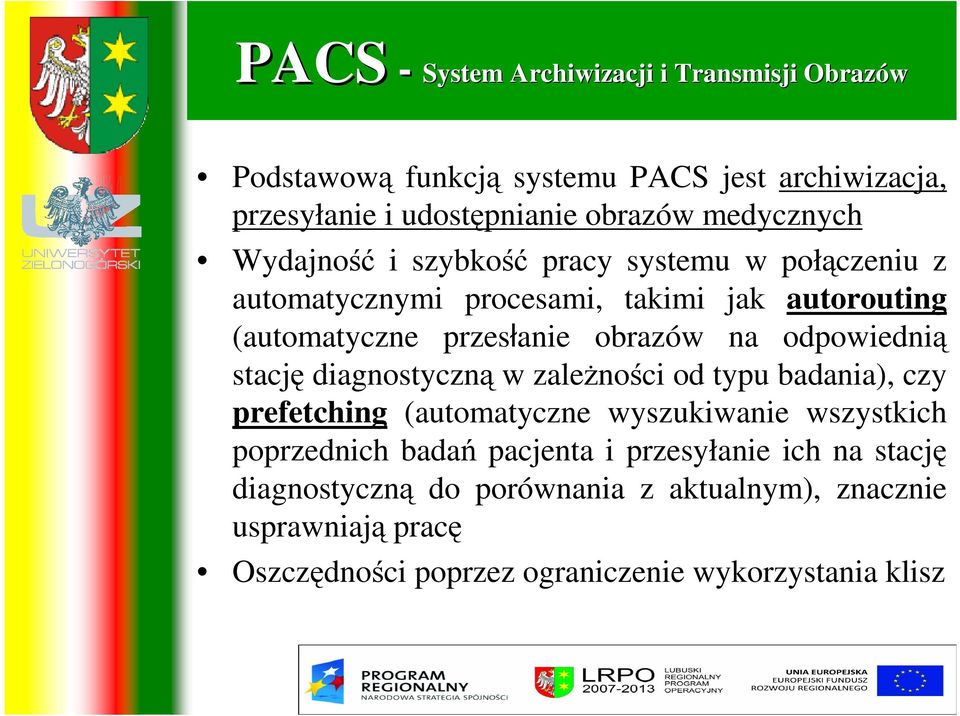

18 PACS - System Archiwizacji i Transmisji Obrazów Podstawową funkcją systemu PACS jest archiwizacja, przesyłanie i udostępnianie obrazów medycznych Wydajność i szybkość pracy systemu w połączeniu z automatycznymi procesami, takimi jak autorouting (automatyczne przesłanie obrazów na odpowiednią stację diagnostyczną w zaleŝności od typu badania), czy prefetching (automatyczne wyszukiwanie wszystkich poprzednich badań pacjenta i przesyłanie ich na stację diagnostyczną do porównania z aktualnym), znacznie usprawniają pracę Oszczędności poprzez ograniczenie wykorzystania klisz

19 PACS - System Archiwizacji i Transmisji Obrazów Automatyczna akwizycja danych standard DICOM 3.0 i HL7 obsługa wielu źródeł jednocześnie (TK, MR, USG, CR) Archiwizacja danych obrazowych zarządzanie kolejnością i dostępem do danych róŝne sposoby archiwizacji (RAID, CD, DVD, LTO) kopia bezpieczeństwa backup Dystrybucja danych obrazowych przesyłanie obrazów do stacji roboczych przesyłanie obrazów w obrębie szpitala wykorzystanie technologii WEB Komunikacja z RIS i HIS

20 WEB- dystrybucja- system dystrybucji obrazów w wraz z opisami na oddziały y szpitalne Brak konieczności instalowania oprogramowania na stacjach roboczych, sprawia, Ŝe lekarz ma dostęp do zleconych przez siebie badań z dowolnego miejsca z zapewnieniem bezpieczeństwa tych danych. W zaleŝności od wymogów, uprawnień jednoczesny dostęp do opisów oraz obrazów diagnostycznych lub referencyjnych moŝe mieć wielu uŝytkowników. Obrazy diagnostyczne lub referencyjne przeglądane mogą być w prostych przeglądarkach, z podstawowymi narzędziami obróbki obrazów

21 LST - Centrum Danych (UZ) Zainstalowanie centralnego serwera PACS, współpracującego z buforowymi serwerami PACS Zakładów Diagnostyki Obrazowej zrzeszonych w Lubuskiej Sieci Teleradiologii. Serwer zapewni długoterminową archiwizację obrazów oraz dostęp do wykonanych badań. Zainstalowanie oprogramowania centralnego serwera rozszerzonego systemu obsługi diagnostyki obrazowej RIS, dostosowanego do pracy w systemie teleradiologicznym. Zainstalowanie zaawansowanego, redundantnego systemu zarządzania obrzeŝem sieci, ze wspomaganą sprzętowo aktywną ochroną przed atakami i wirusami (działającą w czasie rzeczywistym), sterowaniem routingiem dynamicznym oraz optymalizacją ruchu w sieci.

22 LST - transfer obrazów radiologicznych Przy łączu o przepustowości 2Mb/s, jedno badanie TK wykonane na szesnastorzędowym tomografie potrzebuje około 5-6 min na przesłanie do jednostki opisowej. W przypadku klasycznych badań radiograficznych ta szybkość łącza pozwala na przesłanie średnio 38 badań na godzinę, czyli około 1,5 minuty/badanie Zalecana minimalna przepustowość łącza do Internetu to 10Mbit/sek, a w przyszłości 100 lub 1000 Mbit/sek Czas jaki upłynie od powstania obrazów do końcowego opisu zaleŝy od wielu czynników, w tym od sposobu transferu obrazów, rodzaju badania, trybu badania (pilny / mniej pilny / planowy / konsultacja) i moŝe się wahać od 30 min dla badań pilnych do 48 godzin dla badań planowych.

23 LST - regionalna sieć komputerowa Pionier Pionier Pionier Pionier

24 LST - podsumowanie MoŜliwość wykorzystania wiedzy specjalistów niedostępnych w miejscu akwizycji danych Organizacja kaskadowej konsultacji z wykorzystaniem specjalistów o wyŝszym stopniu referencyjności Oszczędności finansowe (ok. 30%)

25 Dziękuj kuję za uwagę
