1 to doskonałe rozwiązanie, zapewniające zintegrowane zarządzanie systemami Rozwiązanie dla Rozwiązania w zakresie zarządzania > Centrum przetwarzania danych > Systemów bezpieczeństwa > Budynków biurowych > Branży usługowej > Przemysłu > Telekomunikacji > Sprzętu medycznego SITE 486 A Kompletna oferta łączności i komunikacji Dzięki systemom UPS i STS wrażliwe odbiory są chronione przed problemami elektrycznymi powodowanymi przez niewystarczającą stabilność zasilania. Jednak to istotne zabezpieczenie nie zawsze gwarantuje maksymalną dostępność energii elektrycznej do zasilania. Rozwiązania firmy SOCOMEC w zakresie łączności i oprogramowania do monitorowania źródeł zasilania i zarządzania nimi mogą natychmiast informować użytkownika o stanie systemu i wdrażać automatyczne procedury kontrolowania układu elektrycznego i ochrony danych obciążenia systemu IT. Różne rozwiązania można stosować dla indywidualnych serwerów PC, centrów danych lub rozwiązania z magistralą polową typowe dla systemów przetwarzania. Wydajność komunikacji systemów UPS jest z reguły wykorzystywana w celu zapewnienia zgodności z wymaganiami dotyczącymi: natychmiastowego, jednoznacznego informowania: informacje o zdarzeniach krytycznych dla urządzenia i systemu są niezwłocznie przekazywane pocztą (do użytkownika) i wyświetlane w wyskakujących okienkach (użytkownikowi lokalnemu i zdalnemu administratorowi); gwarantowanej spójności danych: w zależności od wydarzenia można skonfigurować automatyczne, zdefiniowane przez użytkownika akcje (skrypty) i zarządzać automatycznymi, kontrolowanymi procedurami wyłączania komputerów, serwerów lub wirtualnej/ fizycznej infrastruktury serwerowej; monitorowania instalacji: pomiary elektryczne i zdarzenia w systemie lub instalacji są w trybie ciągłym rejestrowane i udostępniane użytkownikowi albo serwisowi SOCOMEC w celu analizowania stanu systemu/obciążenia. W efekcie można ocenić, czy została wybrana optymalna architektura lub czy jest wymagana interwencja w celu zwiększenia niezawodności systemu; kontrolowania urządzenia: w przypadku niektórych urządzeń możliwa jest kontrola zdalna, np. ręczne zarządzanie gniazdami wyjściowymi lub przełączanie UPS na tryb zasilania, inwertera lub czuwania. 54 Katalog

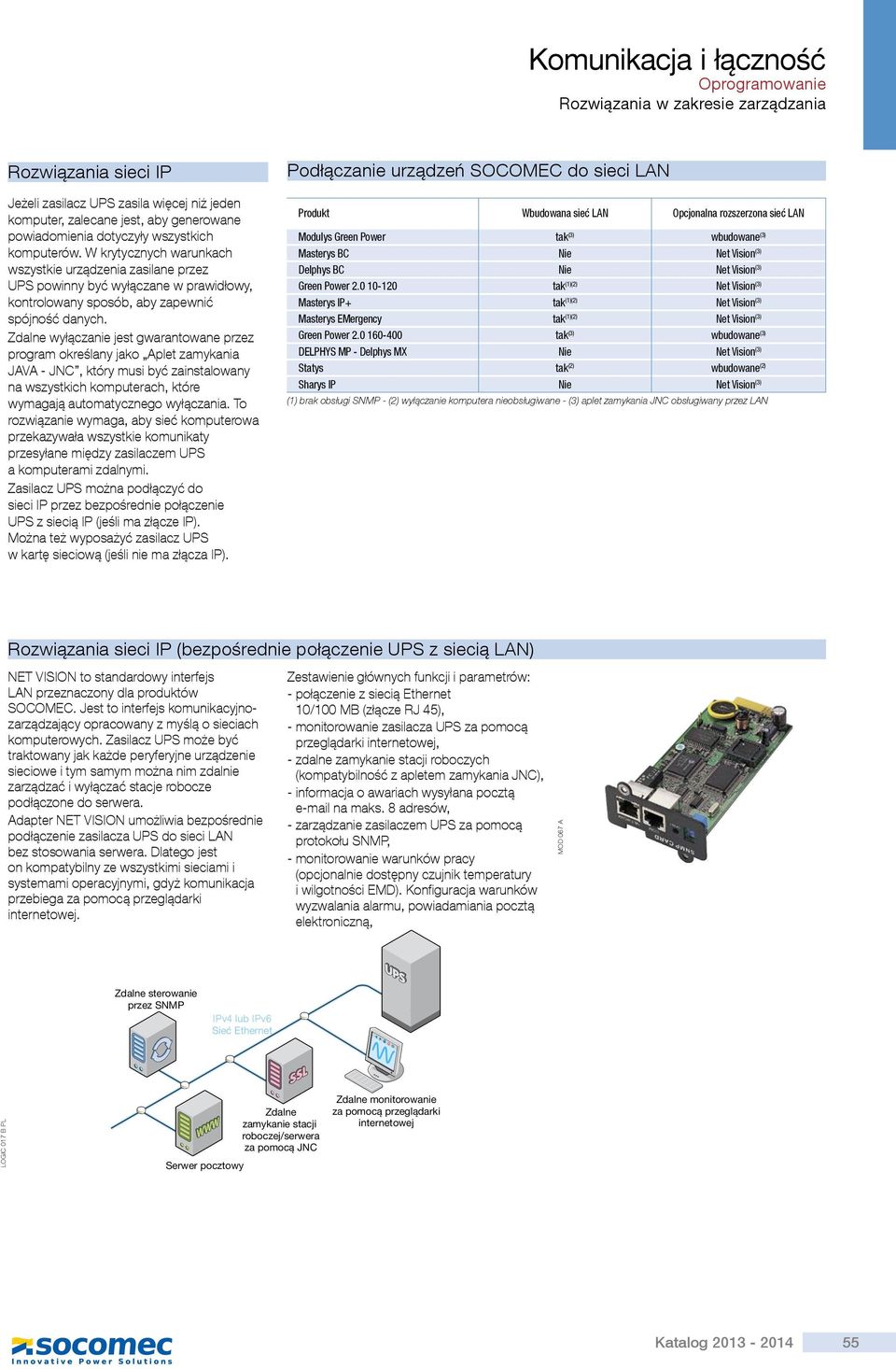

2 Rozwiązania sieci IP Jeżeli zasilacz UPS zasila więcej niż jeden komputer, zalecane jest, aby generowane powiadomienia dotyczyły wszystkich komputerów. W krytycznych warunkach wszystkie urządzenia zasilane przez UPS powinny być wyłączane w prawidłowy, kontrolowany sposób, aby zapewnić spójność danych. Zdalne wyłączanie jest gwarantowane przez program określany jako Aplet zamykania JAVA - JNC, który musi być zainstalowany na wszystkich komputerach, które wymagają automatycznego wyłączania. To rozwiązanie wymaga, aby sieć komputerowa przekazywała wszystkie komunikaty przesyłane między zasilaczem UPS a komputerami zdalnymi. Zasilacz UPS można podłączyć do sieci IP przez bezpośrednie połączenie UPS z siecią IP (jeśli ma złącze IP). Można też wyposażyć zasilacz UPS w kartę sieciową (jeśli nie ma złącza IP). Podłączanie urządzeń SOCOMEC do sieci LAN Produkt Wbudowana sieć LAN Opcjonalna rozszerzona sieć LAN Modulys Green Power tak (3) wbudowane (3) Masterys BC Nie Net Vision (3) Delphys BC Nie Net Vision (3) Green Power tak (1)(2) Net Vision (3) Masterys IP+ tak (1)(2) Net Vision (3) Masterys EMergency tak (1)(2) Net Vision (3) Green Power tak (3) wbudowane (3) DELPHYS MP - Delphys MX Nie Net Vision (3) Statys tak (2) wbudowane (2) Sharys IP Nie Net Vision (3) (1) brak obsługi SNMP - (2) wyłączanie komputera nieobsługiwane - (3) aplet zamykania JNC obsługiwany przez LAN Rozwiązania sieci IP (bezpośrednie połączenie UPS z siecią LAN) NET VISION to standardowy interfejs LAN przeznaczony dla produktów SOCOMEC. Jest to interfejs komunikacyjnozarządzający opracowany z myślą o sieciach komputerowych. Zasilacz UPS może być traktowany jak każde peryferyjne urządzenie sieciowe i tym samym można nim zdalnie zarządzać i wyłączać stacje robocze podłączone do serwera. Adapter NET VISION umożliwia bezpośrednie podłączenie zasilacza UPS do sieci LAN bez stosowania serwera. Dlatego jest on kompatybilny ze wszystkimi sieciami i systemami operacyjnymi, gdyż komunikacja przebiega za pomocą przeglądarki internetowej. Zestawienie głównych funkcji i parametrów: - połączenie z siecią Ethernet 10/100 MB (złącze RJ 45), - monitorowanie zasilacza UPS za pomocą przeglądarki internetowej, - zdalne zamykanie stacji roboczych (kompatybilność z apletem zamykania JNC), - informacja o awariach wysyłana pocztą na maks. 8 adresów, - zarządzanie zasilaczem UPS za pomocą protokołu SNMP, - monitorowanie warunków pracy (opcjonalnie dostępny czujnik temperatury i wilgotności EMD). Konfiguracja warunków wyzwalania alarmu, powiadamiania pocztą elektroniczną, MOD 067 A IPv4 lub IPv6 LOGIC 017 B PL Katalog

3 Rozwiązania sieci IP (wyłączanie przez sieć) Kontrolowane wyłączanie serwera sieciowego jest realizowane przez aplet zamykania, który po zainstalowaniu na zdalnym serwerze umożliwia jego wyłączanie. Oprócz natywnych apletów adaptera sieciowego NET-VISION (zawierającego własne aplety zamykania) możliwe jest użycie uniwersalnego apletu zamykania JNC. JNC (aplet zamykania JAVA &.NET) jest małą aplikacją instalowaną na zdalnym komputerze. Umożliwia on wyświetlanie danych i wykonywanie poleceń wysyłanych przez sieć LAN. Został opracowany przez firmę SOCOMEC w środowisku JRE i.net. System operacyjny Wersja SO Windows 2000 SP4 lub nowszy Windows Xp Sp2 lub nowszy Windows 2003 / 2003 R2 Server (wersja 32-/64-bitowa) Windows 2008 Server (wersja 32-/64-bitowa) Microsoft TM Windows 2012 Server Windows Vista (wersja 32-/64-bitowa) Windows 7 (wersja 32-/64-bitowa) Windows 8 AIX lub nowszy (RS6000-PowerPC) IBM OS 400 V4R5 lub nowszy SUN SOLARIS 8 lub nowszy (SPARC / x86) HP HP-UX lub nowsza wersja NOVELL NETWARE 5.x lub nowsza wersja Linux Wszystkie dystrybucje (wersje 32-bitowe) Apple Mac OS X 10.6 lub nowszy Rozwiązania systemów wirtualnych Wirtualizacja serwera, która umożliwia wykorzystanie zalet konsolidacji infrastruktury IT, jest coraz bardziej rozpowszechniona. W efekcie prawidłowe zarządzanie wirtualnych maszyn na wypadek usterki układu zasilania jest coraz częściej stawianym wymogiem. VIRTUAL JNC to rozwiązanie firmy SOCOMEC przeznaczone dla systemów wirtualnych. W pełni obsługuje zamykanie maszyny wirtualnej przez oddziaływanie na fizyczny serwer w celu prawidłowego zamknięcia wszystkich wirtualnych maszyn działających na tym serwerze. W systemach VMware możliwe jest zarządzanie kolejnością zamykania maszyn wirtualnych (zdefiniowanie typu zamykania, sekwencyjne lub naprzemienne) i systemami z więcej niż jednym hostem ESX (także w konfiguracji klastrowej) w łatwy i skuteczny sposób. VIRTUAL JNC jest zgodne ze wszystkimi systemami SOCOMEC UPS, które obsługują zarządzanie zamykaniem przez sieć LAN. VIRTUAL JNC jest zgodne z VMware vcenter TM. LOGIC 019 A VIRTUAL JNC System operacyjny Wersja SO Wymagane biblioteki / Wersja Virtual JNC VMware ESXi 3.5 / ESXi (V-Sphere) 4/5 nieokreślona Microsoft TM Virtual Server 2005 RL.NET Framework 2.0 lub nowsza wersja.net J# Framework Katalog

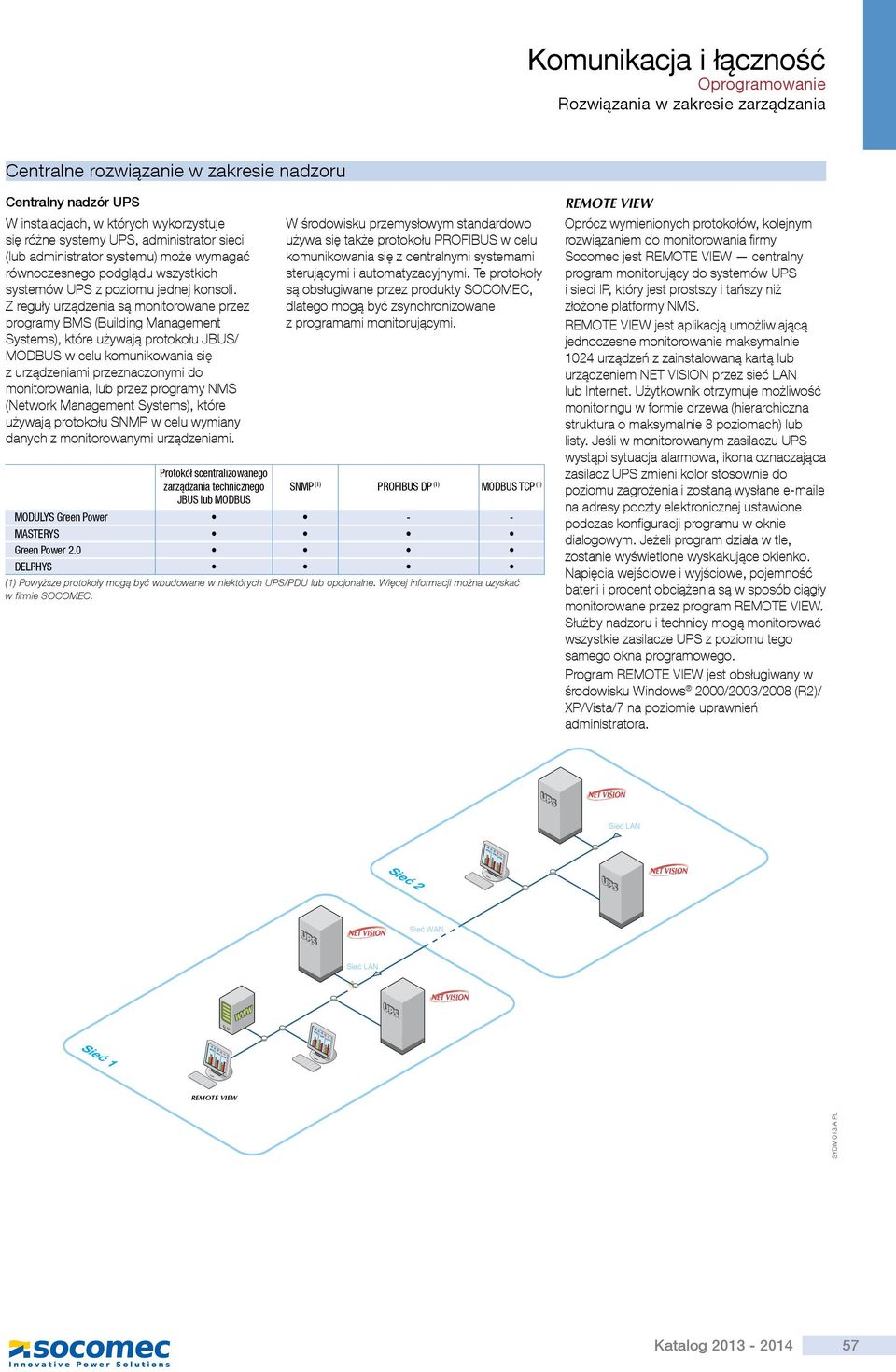

4 Centralne rozwiązanie w zakresie nadzoru Centralny nadzór UPS W instalacjach, w których wykorzystuje się różne systemy UPS, administrator sieci (lub administrator systemu) może wymagać równoczesnego podglądu wszystkich systemów UPS z poziomu jednej konsoli. Z reguły urządzenia są monitorowane przez programy BMS (Building Management Systems), które używają protokołu JBUS/ MODBUS w celu komunikowania się z urządzeniami przeznaczonymi do monitorowania, lub przez programy NMS (Network Management Systems), które używają protokołu SNMP w celu wymiany danych z monitorowanymi urządzeniami. Protokół scentralizowanego zarządzania technicznego JBUS lub MODBUS W środowisku przemysłowym standardowo używa się także protokołu PROFIBUS w celu komunikowania się z centralnymi systemami sterującymi i automatyzacyjnymi. Te protokoły są obsługiwane przez produkty SOCOMEC, dlatego mogą być zsynchronizowane z programami monitorującymi. SNMP (1) PROFIBUS DP (1) MODBUS TCP (1) MODULYS Green Power - - MASTERYS Green Power 2.0 DELPHYS (1) Powyższe protokoły mogą być wbudowane w niektórych UPS/PDU lub opcjonalne. Więcej informacji można uzyskać w firmie SOCOMEC. REMOTE VIEW Oprócz wymienionych protokołów, kolejnym rozwiązaniem do monitorowania firmy Socomec jest REMOTE VIEW centralny program monitorujący do systemów UPS i sieci IP, który jest prostszy i tańszy niż złożone platformy NMS. REMOTE VIEW jest aplikacją umożliwiającą jednoczesne monitorowanie maksymalnie 1024 urządzeń z zainstalowaną kartą lub urządzeniem NET VISION przez sieć LAN lub Internet. Użytkownik otrzymuje możliwość monitoringu w formie drzewa (hierarchiczna struktura o maksymalnie 8 poziomach) lub listy. Jeśli w monitorowanym zasilaczu UPS wystąpi sytuacja alarmowa, ikona oznaczająca zasilacz UPS zmieni kolor stosownie do poziomu zagrożenia i zostaną wysłane e na adresy poczty elektronicznej ustawione podczas konfiguracji programu w oknie dialogowym. Jeżeli program działa w tle, zostanie wyświetlone wyskakujące okienko. Napięcia wejściowe i wyjściowe, pojemność baterii i procent obciążenia są w sposób ciągły monitorowane przez program REMOTE VIEW. Służby nadzoru i technicy mogą monitorować wszystkie zasilacze UPS z poziomu tego samego okna programowego. Program REMOTE VIEW jest obsługiwany w środowisku Windows 2000/2003/2008 (R2)/ XP/Vista/7 na poziomie uprawnień administratora. APRIL MAR JUNE APRIL MAR JUNE APRIL MAR JUNE REMOTE VIEW SYDIV 013 A PL Katalog

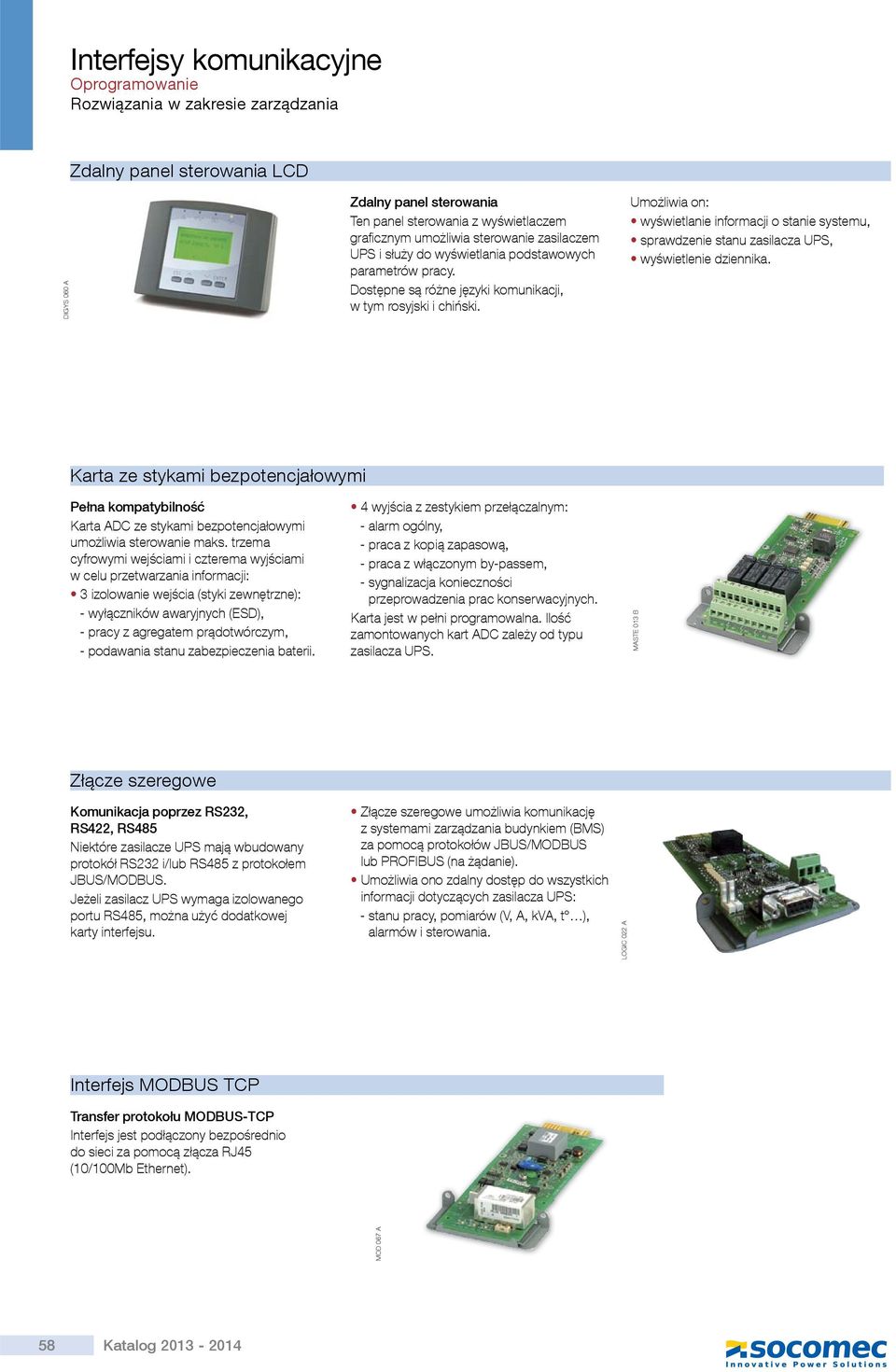

5 Interfejsy komunikacyjne Zdalny panel sterowania LCD DIGYS 060 A Zdalny panel sterowania Ten panel sterowania z wyświetlaczem graficznym umożliwia sterowanie zasilaczem UPS i służy do wyświetlania podstawowych parametrów pracy. Dostępne są różne języki komunikacji, w tym rosyjski i chiński. Umożliwia on: wyświetlanie informacji o stanie systemu, sprawdzenie stanu zasilacza UPS, wyświetlenie dziennika. Karta ze stykami bezpotencjałowymi Pełna kompatybilność Karta ADC ze stykami bezpotencjałowymi umożliwia sterowanie maks. trzema cyfrowymi wejściami i czterema wyjściami w celu przetwarzania informacji: 3 izolowanie wejścia (styki zewnętrzne): - wyłączników awaryjnych (ESD), - pracy z agregatem prądotwórczym, - podawania stanu zabezpieczenia baterii. 4 wyjścia z zestykiem przełączalnym: - alarm ogólny, - praca z kopią zapasową, - praca z włączonym by-passem, - sygnalizacja konieczności przeprowadzenia prac konserwacyjnych. Karta jest w pełni programowalna. Ilość zamontowanych kart ADC zależy od typu zasilacza UPS. MASTE 013 B Złącze szeregowe Komunikacja poprzez RS232, RS422, RS485 Niektóre zasilacze UPS mają wbudowany protokół RS232 i/lub RS485 z protokołem JBUS/MODBUS. Jeżeli zasilacz UPS wymaga izolowanego portu RS485, można użyć dodatkowej karty interfejsu. Złącze szeregowe umożliwia komunikację z systemami zarządzania budynkiem (BMS) za pomocą protokołów JBUS/MODBUS lub PROFIBUS (na żądanie). Umożliwia ono zdalny dostęp do wszystkich informacji dotyczących zasilacza UPS: - stanu pracy, pomiarów (V, A, kva, t ), alarmów i sterowania. LOGIC 022 A Interfejs MODBUS TCP Transfer protokołu MODBUS-TCP Interfejs jest podłączony bezpośrednio do sieci za pomocą złącza RJ45 (10/100Mb Ethernet). MOD 067 A 58 Katalog

6 Interfejsy komunikacyjne karta SNMP/WEB Komunikacja przez sieć LAN NET VISION RT VISION i niektóre wbudowane połączenia LAN obsługują monitorowanie SNMP przez zdalny port NMS. EMD EMD (Environment Module Device) Moduł EMD jest używany w połączeniu z niektórymi interfejsami LAN i posiada następujące funkcje: - pomiar temperatury i wilgotności + wejścia bezpotencjałowe, - zdalne konfigurowanie wartości progowych alarmów za pomocą przeglądarki internetowej, - powiadamianie o alarmie związanym z warunkami środowiskowymi za pomocą poczty elektronicznej i pułapki SNMP. Urządzenie EMD dla NET VISION Urządzenie EMD MODULYS Green Power Interfejs BACnet/IP Automatyzacja budynków i sieci sterujące Interfejs jest podłączony bezpośrednio do sieci za pomocą złącza RJ45 (10/100Mb Ethernet). MOD 067 A LOGIC 020 A LOGIC 020 A RT VISION NET VISION DCG Non contractual document. 2013, Socomec SA. All rights reserved. Katalog
