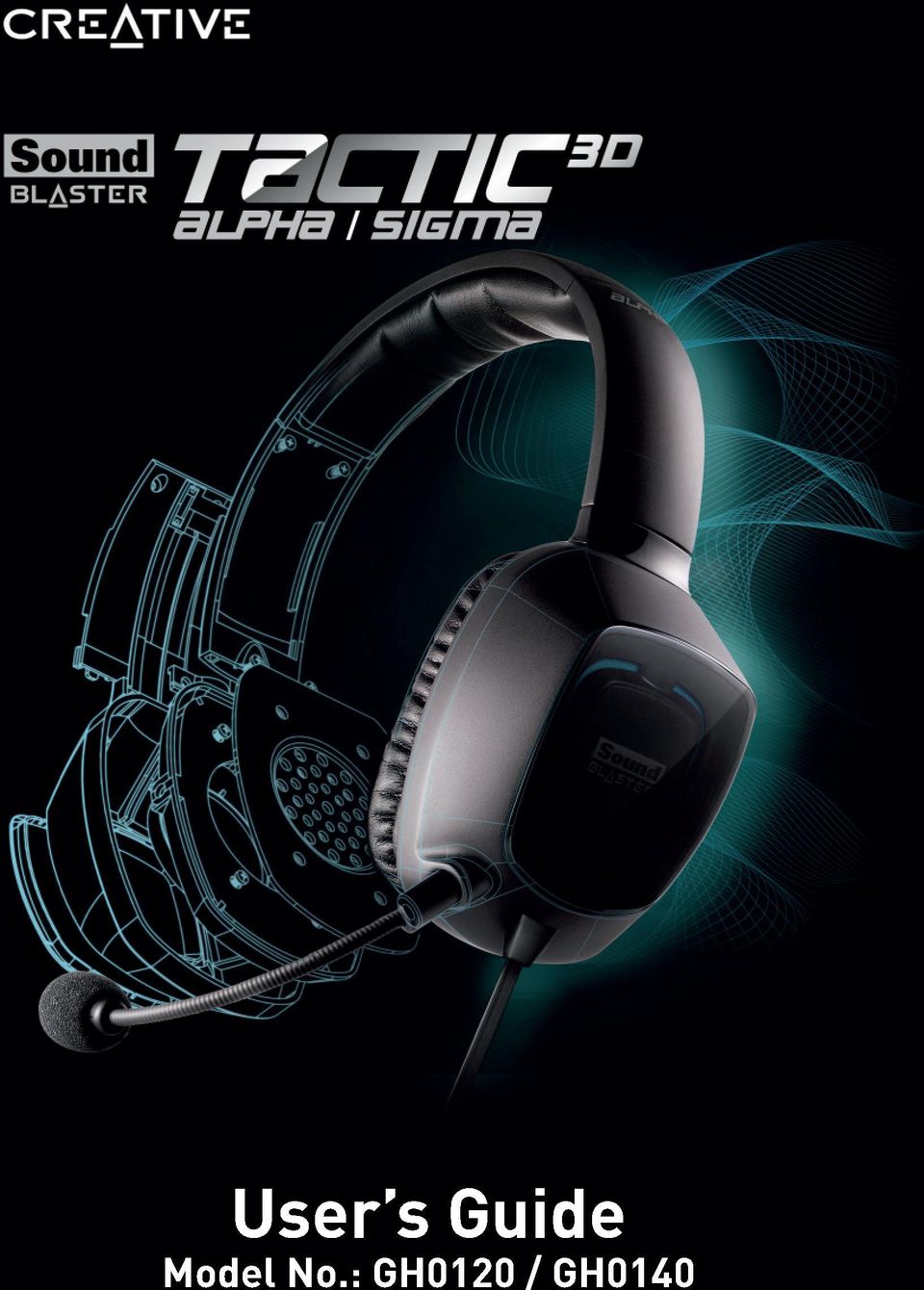

1 User sguide ModelNo.:GH0120/GH0140

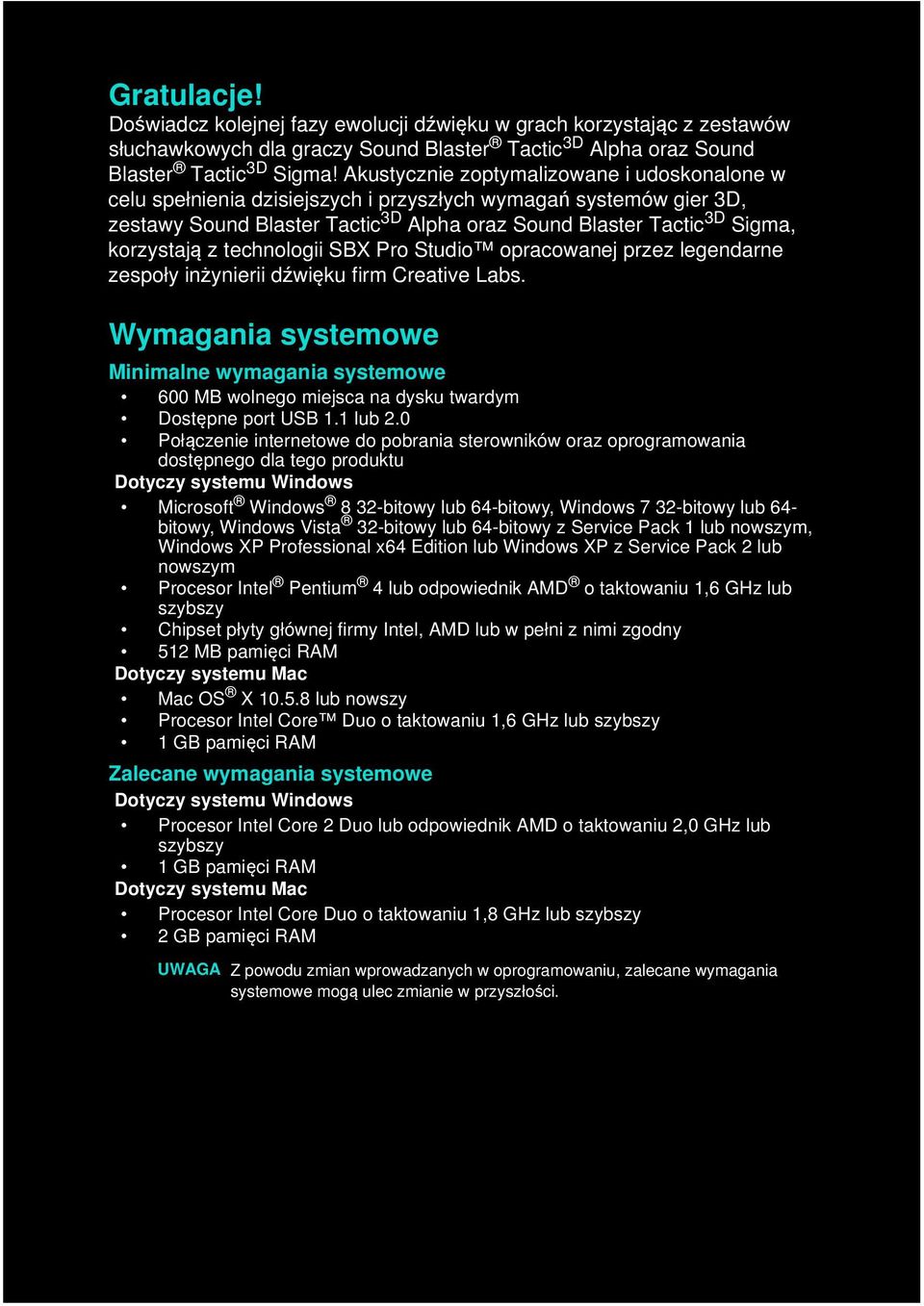

2 Gratulacje! Doświadcz kolejnej fazy ewolucji dźwięku w grach korzystając z zestawów słuchawkowych dla graczy Sound Blaster Tactic 3D Alpha oraz Sound Blaster Tactic 3D Sigma! Akustycznie zoptymalizowane i udoskonalone w celu spełnienia dzisiejszych i przyszłych wymagań systemów gier 3D, zestawy Sound Blaster Tactic 3D Alpha oraz Sound Blaster Tactic 3D Sigma, korzystają z technologii SBX Pro Studio opracowanej przez legendarne zespoły inżynierii dźwięku firm Creative Labs. Wymagania systemowe Minimalne wymagania systemowe 600 MB wolnego miejsca na dysku twardym Dostępne port USB 1.1 lub 2.0 Połączenie internetowe do pobrania sterowników oraz oprogramowania dostępnego dla tego produktu Dotyczy systemu Windows Microsoft Windows 8 32-bitowy lub 64-bitowy, Windows 7 32-bitowy lub 64- bitowy, Windows Vista 32-bitowy lub 64-bitowy z Service Pack 1 lub nowszym, Windows XP Professional x64 Edition lub Windows XP z Service Pack 2 lub nowszym Procesor Intel Pentium 4 lub odpowiednik AMD o taktowaniu 1,6 GHz lub szybszy Chipset płyty głównej firmy Intel, AMD lub w pełni z nimi zgodny 512 MB pamięci RAM Dotyczy systemu Mac Mac OS X lub nowszy Procesor Intel Core Duo o taktowaniu 1,6 GHz lub szybszy 1 GB pamięci RAM Zalecane wymagania systemowe Dotyczy systemu Windows Procesor Intel Core 2 Duo lub odpowiednik AMD o taktowaniu 2,0 GHz lub szybszy 1 GB pamięci RAM Dotyczy systemu Mac Procesor Intel Core Duo o taktowaniu 1,8 GHz lub szybszy 2 GB pamięci RAM UWAGA Z powodu zmian wprowadzanych w oprogramowaniu, zalecane wymagania systemowe mogą ulec zmianie w przyszłości.

3 Informacje na temat zestawu słuchawkowego Zestaw słuchawkowy dla graczy Sound Blaster Tactic 3D Regulowana taśma nagłowna Pokrętło głośności Mikrofon niwelujący zakłócenia Przełącznik wyciszania mikrofonu Adapter Sound Blaster Dual Mode USB

4 Konfiguracja zestawu słuchawkowego Przed rozpoczęciem korzystania z zestawu słuchawkowego, zainstaluj sterowniki i aplikacje wykonując czynności opisane poniżej. Dzięki temu możesz korzystać z wszystkich funkcji zestawu słuchawkowego, takich jak technologia SBX Pro Studio audio oraz przekształcanie dźwięku VoiceFX. Krok 1: Pobierz oprogramowanie Odwiedź witrynę aby pobrać najnowsze sterowniki i aplikacje dostępne dla tego zestawu słuchawkowego. Krok 2: Podłącz adapter Sound Blaster Dual Mode USB do portu USB komputera UWAGA Jeśli zostanie wyświetlony monit dotyczący sterowników karty dźwiękowej, kliknij przycisk Cancel (Anuluj). Krok 3: Zainstaluj oprogramowanie Dotyczy wszystkich obsługiwanych systemów operacyjnych Windows 1 Przejdź do folderu, do którego pobrałeś oprogramowanie. 2 Dwukrotnie kliknij pobrany plik. 3 Aby zakończyć instalację, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. 4 Po wyświetleniu monitu ponownie uruchom komputer. Uruchom aplikację klikając kolejno: Start Programs or All Programs (Programy lub Wszystkie programy) Creative Sound Blaster Tactic(3D) headset Sound Blaster Tactic(3D) Control Panel W systemie Mac OS 1 Dwukrotnie kliknij pobrany plik, aby go rozpakować. 2 Dwukrotnie kliknij rozpakowany plik DMG. 3 Kliknij dwukrotnie ikonę Install (Zainstaluj). 4 Aby zakończyć instalację, postępuj zgodnie z instrukcjami wyświetlanymi na ekranie. Możesz uruchomić panel sterowania Sound Blaster Tactic(3D) z folderu Aplikacje. Krok 4: Ustaw domyślne urządzenia audio (dotyczy wyłącznie systemu Mac OS) 1 Przejdź do System Preferences (Preferencje systemowe), a następnie kliknij Sound (Dźwięk). 2 Kliknij zakładkę Output (Urządzenie wyjściowe), a następnie wybierz Sound Blaster Tactic(3D) headset. 3 Kliknij zakładkę Input (Urządzenie wejściowe), a następnie wybierz Sound Blaster Tactic(3D) headset.

5 Korzystanie z zestawu słuchawkowego Podłącz zestaw słuchawkowy do adaptera Sound Blaster Dual Mode USB Włącz zestaw słuchawkowy Wyreguluj taśmę nagłowną tak, aby słuchawki lekko przylegały do głowy. Nie dociskaj zbyt mocno. OSTROżNIE Ustaw głośność zestawu słuchawkowego na dogodny poziom. Nie słuchaj dźwięku o wysokiej głośności przez długi okres czasu, ponieważ może dojść do utraty słuchu.

6 Panel sterowania Sound Blaster Tactic 3D Zarządzanie profilami TacticProfile Aktywuj profil przez kliknięcie i wybór profilu z listy. Kliknij, aby zapisać wszystkie ustawienia w bieżącym profilu lub utworzyć nowy profil. Kliknij, aby usunąć aktywny profil. Dostosowanie swojego avatara Możesz dostosować avatar dla każdego profilu przez kliknięcie portretu i wybranie innego obrazu z listy. Udostępnianie profili TacticProfile Możesz eksportować swoje ustawienia i udostępniać je innym użytkownikom lub importować ustawienia innych graczy. UWAGA Profile TacticProfile dla systemów operacyjnych Windows i Mac nie są wzajemnie kompatybilne.

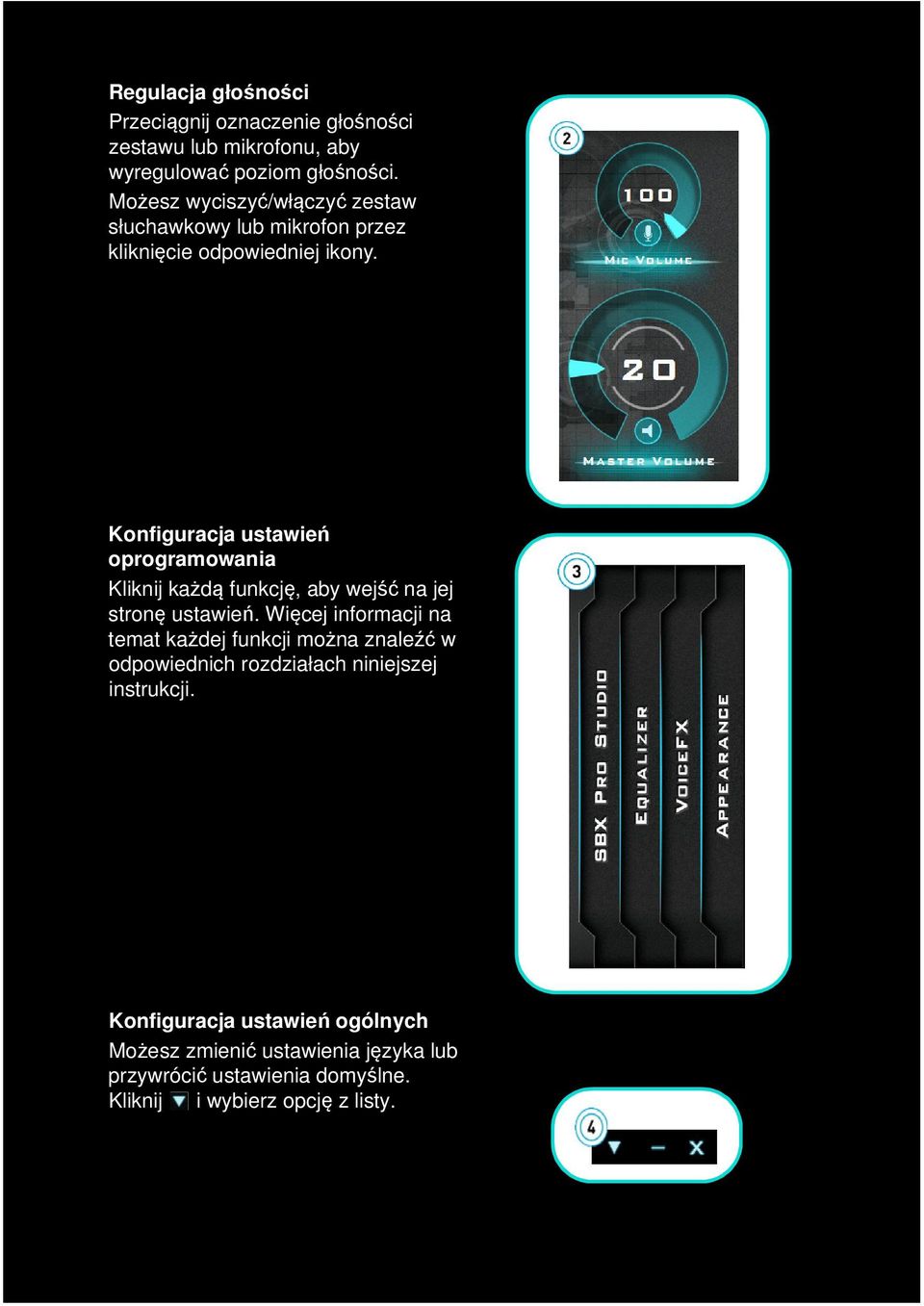

7 Regulacja głośności Przeciągnij oznaczenie głośności zestawu lub mikrofonu, aby wyregulować poziom głośności. Możesz wyciszyć/włączyć zestaw słuchawkowy lub mikrofon przez kliknięcie odpowiedniej ikony. Konfiguracja ustawień oprogramowania Kliknij każdą funkcję, aby wejść na jej stronę ustawień. Więcej informacji na temat każdej funkcji można znaleźć w odpowiednich rozdziałach niniejszej instrukcji. Konfiguracja ustawień ogólnych Możesz zmienić ustawienia języka lub przywrócić ustawienia domyślne. Kliknij i wybierz opcję z listy.

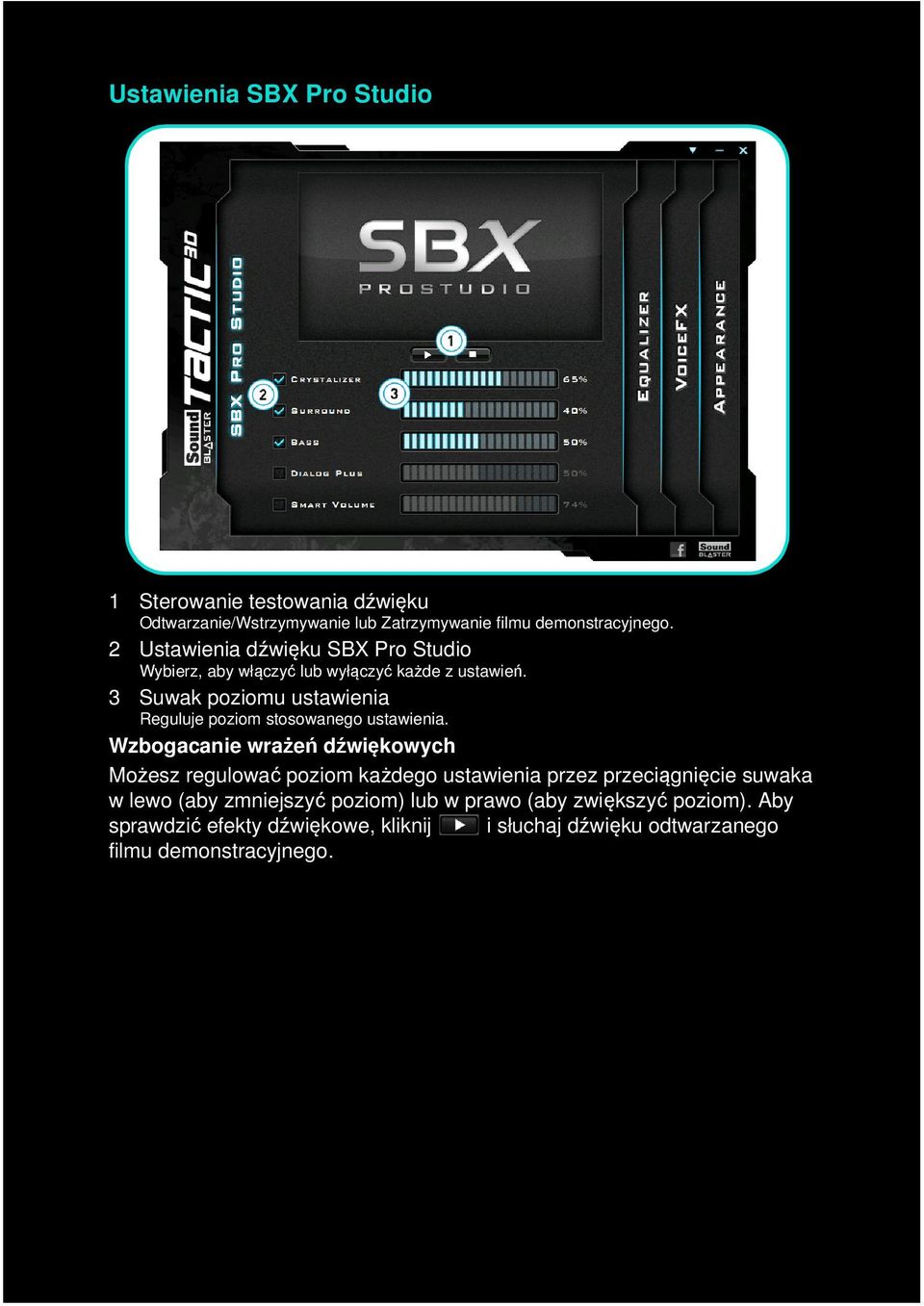

8 Ustawienia SBX Pro Studio 1 Sterowanie testowania dźwięku Odtwarzanie/Wstrzymywanie lub Zatrzymywanie filmu demonstracyjnego. 2 Ustawienia dźwięku SBX Pro Studio Wybierz, aby włączyć lub wyłączyć każde z ustawień. 3 Suwak poziomu ustawienia Reguluje poziom stosowanego ustawienia. Wzbogacanie wrażeń dźwiękowych Możesz regulować poziom każdego ustawienia przez przeciągnięcie suwaka w lewo (aby zmniejszyć poziom) lub w prawo (aby zwiększyć poziom). Aby sprawdzić efekty dźwiękowe, kliknij i słuchaj dźwięku odtwarzanego filmu demonstracyjnego.

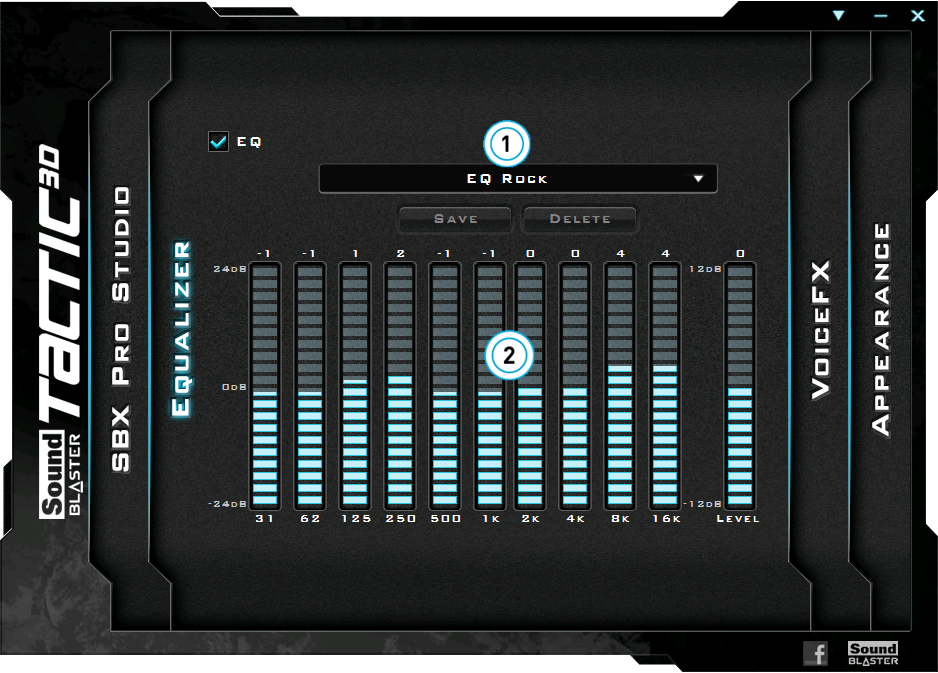

9 Ustawienia korektora graficznego dźwięku 1 Zaprogramowane ustawienia Wybierz zaprogramowane ustawienia, aby ich użyć w trakcie odtwarzania dźwięku. 2 Suwaki korektora graficznego Służą do regulacji ustawień korektora graficznego dźwięku. Dostosowanie ustawień korektora graficznego Zaznacz pole wyboru EQ, aby włączyć tę funkcję, następnie kliknij rozwijaną listę i wybierz zaprogramowane ustawienie. Wybór zaprogramowanego ustawienia spowoduje przesunięcie suwaków korektora na odpowiednie wartości. Możesz również regulować ustawienia korektora przez przeciąganie suwaków w górę lub w dół na odpowiedni poziom. Możesz zapisać swoje ustawienia jako nowe zaprogramowane ustawienia lub usuwać istniejące. UWAGA Lista domyślnych ustawień korektora dźwięku nie może zostać usunięta.

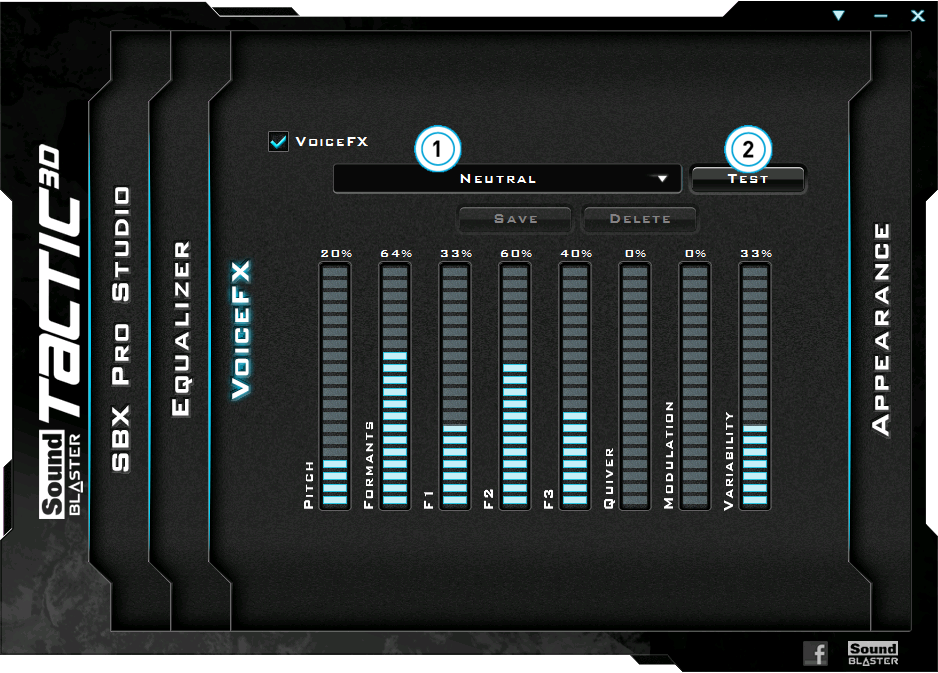

10 Ustawienia VoiceFX 1 Zaprogramowane ustawienia VoiceFX Wybierz zaprogramowane ustawienie VoiceFX do zastosowania. 2 Test dźwięku VoiceFX Słuchaj własnego głosu po zastosowaniu odpowiedniego ustawienia VoiceFX. Dostosowanie ustawień VoiceFX Zaznacz pole wyboru VoiceFX, aby włączyć tę funkcję, następnie kliknij rozwijaną listę i wybierz zaprogramowane ustawienie. Kliknij, aby usłyszeć brzmienie swojego głosu po zastosowaniu ustawień VoiceFX.

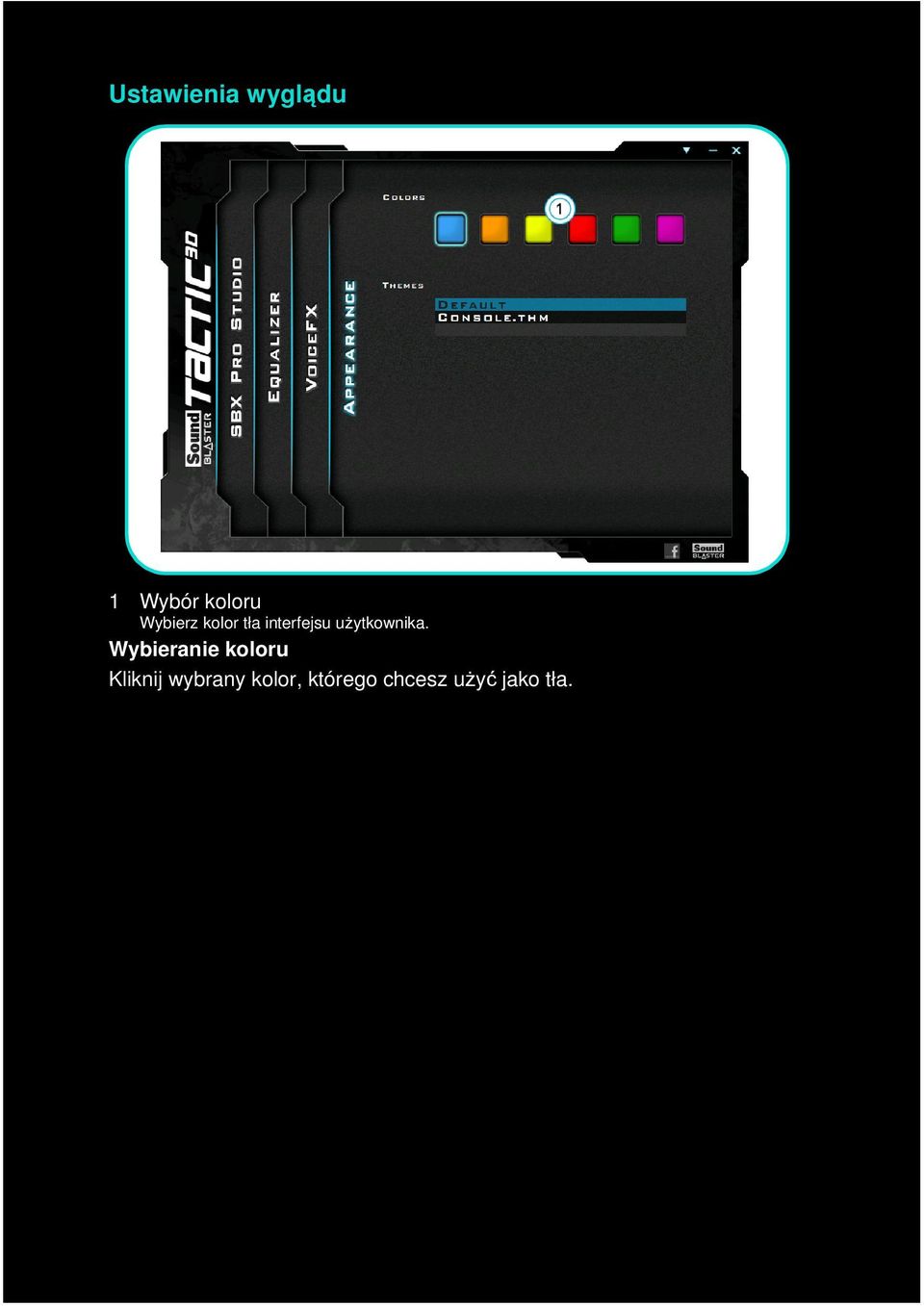

11 Ustawienia wyglądu 1 Wybór koloru Wybierz kolor tła interfejsu użytkownika. Wybieranie koloru Kliknij wybrany kolor, którego chcesz użyć jako tła.

12 Korzystanie z zestawu słuchawkowego Gry komputerowe Zestaw słuchawkowy zawiera najnowsze rozwiązania technologii dźwięku i oprogramowanie zapewniające najwyższą jakość dźwięku podczas gier. Technologia SBX Pro Studio przenosi wrażenia dźwiękowe na kolejny poziom, przez umożliwienie usłyszenia nieznanych dotąd detali dźwięku gier! SBX Pro Studio Surround zapewnia kontrolę dźwięku przestrzennego nie tylko wokół użytkownika, ale również nad i pod użytkownikiem, zapewniając wrażenie pełnego dźwięku 3D. Usłysz naturalną głębię dźwięku, przestrzeń oraz zadziwiające efekty 3D surround podczas odtwarzania swojego materiału dźwiękowego. Korzystaj z niewiarygodnie rzeczywistego dźwięku odtwarzanego za pomocą głośników stereo lub słuchawek. SBX Pro Studio Crystalizer odtwarza zakres dynamiczny utracony podczas kompresji plików itunes oraz MP3. Dzięki temu muzyka brzmi tak, jak chciał tego artysta, a filmy i gry zyskują jeszcze większy realizm. SBX Pro Studio Bass uzupełnia dźwięki o niskiej częstotliwości i zapewnia dodatkową dynamikę, która gwarantuje pełniejsze doznania dźwiękowe. Znacząco poprawia doznania dźwiękowe bez zastosowania głośnika niskotonowego. SBX Pro Studio Dialog Plus zwiększa wyrazistość głosów w dialogach filmowych, dzięki czemu widz może lepiej słyszeć kwestie mówione mimo podkładu dźwiękowego i szumów otoczenia. SBX Pro Studio Smart Volume rozwiązuje problem gwałtownych zmian poziomu głośności podczas odtwarzania i pomiędzy utworami muzycznymi, stale i automatycznie mierząc poziom głośności oraz inteligentnie stosując wzmocnienie i tłumienie, aby skompensować te zmiany. Komunikacja poprzez protokół VoIP Przy użyciu zestawu słuchawkowego możesz korzystać z doskonałej jakości dźwięku w popularnych aplikacjach VoIP, jak np. Ventrilo i TeamSpeak. Słysz i bądź słyszany wyraźnie przez partnerów w trakcie gier wieloosobowych, aby osiągnąć cele taktyczne.

13 Konfiguracja funkcji Creative ALchemy Z powodu różnic architektury dźwięku, w trakcie gier korzystających z technologii DirectSound 3D w systemach Windows 8, Windows 7 i Windows Vista są tracone efekty dźwięku przestrzennego. Aby przywrócić te efekty i cieszyć się w pełni przestrzennym dźwiękiem, należy wykonać poniższe czynności: Włącz tryb zgodności Windows XP 1 Przejdź do folderu, w którym zainstalowałeś oprogramowanie. 2 Kliknij prawym klawiszem plik uruchomienia gry i wybierz Properties (Właściwości). 3 Wybierz zakładkę Compatibility (Zgodność) i zaznacz pole wyboru Compatibility Mode (Tryb zgodności). 4 Kliknij listę rozwijaną Compatibility Mode (Tryb zgodności) i wybierz Windows XP (Service Pack 2), następnie kliknij przycisk OK. Włączanie funkcji Creative ALchemy w grze 1 Kliknij przycisk Start Programs or All Programs (Programy lub Wszystkie programy) Creative ALchemy Creative ALchemy. Gra powinna zostać automatycznie wykryta i wyświetlona w lewej kolumnie. 2 Zaznacz grę i kliknij, aby przenieść ją do prawej kolumny. 3 Zamknij aplikację. Po uruchomieniu gry powinieneś słyszeć oryginalne efekty. UWAGA Jeśli gra nie została wykryta, należy wykonać następujące czynności: Przejdź do folderu, w którym zainstalowałeś oprogramowanie. Kliknij prawym klawiszem plik uruchomienia gry i wybierz Run as administrator (Uruchom jako administrator). Wyjdź z aplikacji i ponownie uruchom Creative ALchemy. Gra powinna zostać wyświetlona w lewej kolumnie.

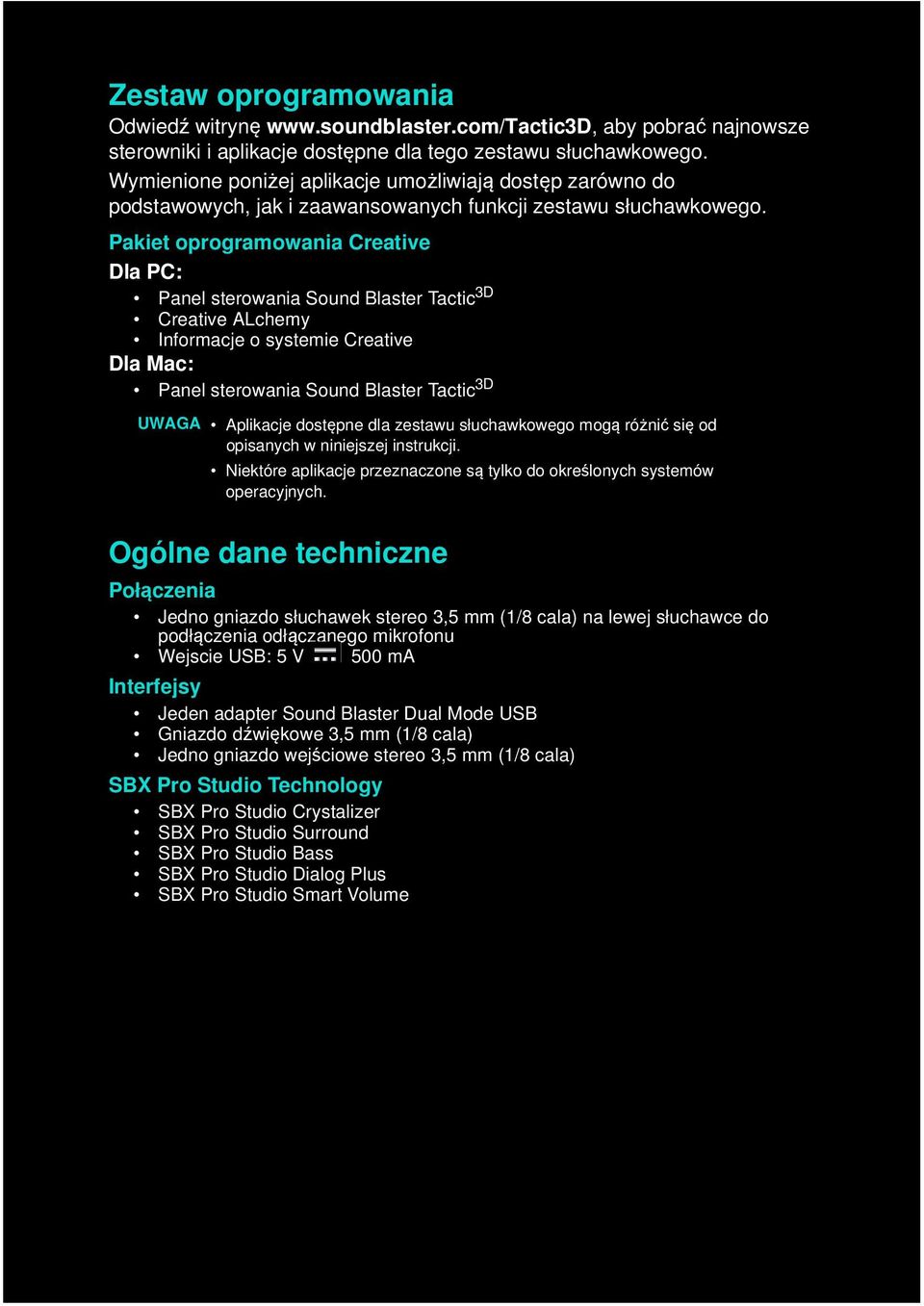

14 Zestaw oprogramowania Odwiedź witrynę aby pobrać najnowsze sterowniki i aplikacje dostępne dla tego zestawu słuchawkowego. Wymienione poniżej aplikacje umożliwiają dostęp zarówno do podstawowych, jak i zaawansowanych funkcji zestawu słuchawkowego. Pakiet oprogramowania Creative Dla PC: Panel sterowania Sound Blaster Tactic 3D Creative ALchemy Informacje o systemie Creative Dla Mac: Panel sterowania Sound Blaster Tactic 3D UWAGA Aplikacje dostępne dla zestawu słuchawkowego mogą różnić się od opisanych w niniejszej instrukcji. Niektóre aplikacje przeznaczone są tylko do określonych systemów operacyjnych. Ogólne dane techniczne Połączenia Jedno gniazdo słuchawek stereo 3,5 mm (1/8 cala) na lewej słuchawce do podłączenia odłączanego mikrofonu Wejscie USB: 5 V 500 ma Interfejsy Jeden adapter Sound Blaster Dual Mode USB Gniazdo dźwiękowe 3,5 mm (1/8 cala) Jedno gniazdo wejściowe stereo 3,5 mm (1/8 cala) SBX Pro Studio Technology SBX Pro Studio Crystalizer SBX Pro Studio Surround SBX Pro Studio Bass SBX Pro Studio Dialog Plus SBX Pro Studio Smart Volume

15 Rozwiązywanie problemów Problemy z wieloma urządzeniami audio Wbudowany chip wydaje się powodować konflikt w Sound Blaster Tactic 3D. Wyłącz układ dźwiękowy na płycie głównej. W tym celu zapoznaj się z dokumentacją płyty głównej komputera. Problemy z dźwiękiem Brak dźwięku w słuchawkach. Sprawdź następujące kwestie: Czy ustawienia głośności w panelu sterowania Sound Blaster Tactic 3D i ustawieniach komputera są odpowiednie i nie są wyciszone. Czy nie występuje konflikt sprzętowy między kartą a urządzeniem peryferyjnym. W trakcie odtwarzania dźwięku występują zakłócenia/zacinanie. Sprawdź następujące kwestie: Komputer powinien działać w trybie wysokiej wydajności. Może trzeba wyłączyć funkcje oszczędzania energii. Problemy z SBX Pro Studio Niektóre funkcje są wyłączone w trakcie grania w pewne gry. W trakcie gier korzystających z technologii DirectSound3D lub OpenAL, niektóre funkcje dźwiękowe zostaną wyłączone automatycznie. Dzieje się tak w celu uniknięcia zakłócania wewnętrznych sygnałów dźwiękowych gry. Te funkcje zostaną automatycznie włączone po wyjściu z gry.

16 Informacje dotyczące bezpieczeństwa Poniższe informacje dotyczą bezpiecznego korzystania z produktu i zminimalizowania zagrożeń związanych z porażeniem prądem elektrycznym, zwarciem, uszkodzeniem sprzętu, pożarem, uszkodzeniem słuchu oraz innymi zagrożeniami. Niewłaściwe korzystanie może spowodować unieważnienie gwarancji produktu. Szczegółowe informacje znajdują się w gwarancji dostarczanej z produktem. Produktu nie nalezy rozmontowywac ani próbowac naprawiac. Wszelkie czynnosci serwisowe nalezy zlecic autoryzowanym serwisom naprawczym. Nie wystawiac produktu na dzialanie temperatur przekraczajacych zakres od 0 C do 45 C (od 32 F do 113 F). Produktu nie nalezy przebijac, zgniatac ani zapalac. Produktu nie nalezy zblizac do urzadzen wytwarzajacych silne pole magnetyczne. Nie wolno narazac produktu na nadmierne wstrzasy lub uderzenia. Produktu nie wolno wystawiac na dzialanie wody ani wilgoci. Jesli posiadany produkt jest odporny na wilgoc, nalezy zachowac ostroznosc, aby nie zanurzyc go w wodzie ani nie wystawic na dzialanie deszczu. Słuchawki Jeżeli urządzenia przewodzące, takie jak słuchawki, są używane w pobliżu telewizorów lub monitorów CRT, urządzenia CRT mogą wytwarzać ładunki elektrostatyczne. Wyładowanie elektrostatyczne może spowodować impuls statyczny. Impuls statyczny jest zazwyczaj nieszkodliwy, jednak podczas korzystania ze słuchawek należy unikać zbliżania się do urządzeń CRT. Nie należy słuchać dźwięku o wysokiej głośności poprzez słuchawki przez dłuższy czas, ponieważ może to spowodować utratę słuchu. Użytkownicy ze Stanów Zjednoczonych mogą uzyskać więcej informacji na witrynie pod adresem Nie należy głośno słuchać muzyki w trakcie prowadzenia pojazdu, jazdy na rowerze lub przechodzenia przez ulicę, szczególnie w przypadku intensywnego ruchu ulicznego, lub w innych warunkach drogowych, gdzie takie zachowanie może ograniczyć bezpieczeństwo podróży. Zalecamy zachowanie szczególnej ostrożności w trakcie korzystania z niniejszego urządzenia na drodze. Unikaj uszkadzania sluchu Uzytkowanie zestawu sluchawkowego przy wysokiej glosnosci moze grozic trwala utrata sluchu. Ustaw glosnosc na odpowiednim poziomie. Z czasem mozesz przywyknac do wyzszego poziomu glosnosci i taki dzwiek moze wydawac sie normalny, jednak jest on szkodliwy dla sluchu. Jezeli wystepuje dzwonienie w uszach lub slyszysz stlumiony glos, zaprzestan korzystania z urzadzenia i zbadaj sluch. Im wieksza glosnosc dzwieku, tym w krótszym czasie moze wystapic uszkodzenie sluchu. Eksperci zalecaja, aby w celu ochrony sluchu: Ograniczyc czas korzystania z zestawu przy wysokiej glosnosci. Unikac zwiekszania glosnosci w celu zniwelowania halasu otoczenia. Zmniejszyc glosnosc, gdy nie slyszysz glosu mówiacych do Ciebie osób.

17 Informacje prawne Zgodność z europejskimi normami Urzadzenie jest zgodne z Dyrektywa EMC 2004/108/EC. Dyrektywa RoHS 2011/65/UE. Urządzenia elektryczne przeznaczone na rynek Unii Europejskiej spełniają wymagania Dyrektywy niskonapięciowej 2006/95/EC oraz Przepisów Komisji dotyczących wdrożenia Dyrektywy (2009/125/EC) Produkty komunikacyjne/ wykorzystujące łączność radiową przeznaczone na rynek Unii Europejskiej są zgodne z Dyrektywą R&TTE 1999/5/EC. OSTROŻNIE: W zachowania wymagań europejskich przepisów dotyczących oznaczenia CE, to urządzenie musi być instalowane wraz ze sprzętem komputerowym posiadającym certyfikat CE spełniającym ograniczenia produktu Klasy B. Wszelkie przewody używane do podłączenia tego urządzenia muszą być ekranowane, uziemione i nie dłuższe niż 3 m. Użytkowanie z komputerami nieposiadającymi certyfikatu lub nieodpowiednimi przewodami może skutkować wystąpieniem zakłóceń innych urządzeń lub niekorzystnym wpływem na produkt. MODYFIKACJE: Wszelkie zmiany lub modyfikacje niezatwierdzone przez firmę Creative Technology Limited lub jedną z firm współpracujących mogą doprowadzić do unieważnienia gwarancji użytkownika oraz praw z niej wynikających. Informacje zawarte w tym dokumencie mogą ulec zmianie bez powiadomienia i nie stanowią zobowiązania ze strony firmy Creative Technology Ltd. Reprodukcja lub dystrybucja całości lub fragmentów niniejszego dokumentu, w dowolnej formie oraz w dowolny sposób, elektroniczny lub mechaniczny, w tym przez kserowanie lub nagrywanie do jakichkolwiek celów jest zabroniona bez pisemnej zgody firmy Creative Technology Ltd. Copyright 2013 Creative Technology Ltd. Wszelkie prawa zastrzeżone. Nazwa Creative, logo Creative, Sound Blaster, logo Sound Blaster, Creative ALchemy, SBX Pro Studio i logo SBX to zastrzezone znaki towarowe lub znaki towarowe firmy Creative Technology Ltd. zarejestrowane w Stanach Zjednoczonych i/lub w innych krajach. Nazwy wszystkich innych produktów są znakami towarowymi należącymi do ich odpowiednich właścicieli. Wszelkie podane parametry mogą ulec zmianie bez uprzedniego powiadomienia. Użytkowanie tego produktu jest objęte ograniczoną gwarancją sprzętową. Rzeczywista zawartość może się nieco różnić od tutaj opisanej. Oprogramowanie zawarte w niniejszym opakowaniu może być użytkowane wyłącznie ze sprzętem. Przed rozpoczęciem korzystania z oprogramowania użytkownik musi wyrazić zgodę na zasady i warunki określane przez umowę licencyjną użytkownika końcowego. Wersja 1.2 Sierpień 2013
