1 Projektor cyfrowy MP610 Seria przenośna Podręcznik użytkownika

2 Prawa autorskie Copyright 2005 BenQ Corporation. Wszelkie prawa zastrzeżone. Reprodukowanie niniejszej publikacji, jej przekazywanie, przepisywanie, zapisywanie w jakikolwiek sposób lub tłumaczenie na jakikolwiek język lub język programowania, w każdej formie i jakimikolwiek środkami elektronicznymi, mechanicznymi, magnetycznymi, optycznymi, chemicznymi lub innymi jest zabronione bez wcześniejszej pisemnej zgody firmy BenQ Corporation. Zastrzeżenia Firma BenQ Corporation nie podejmuje zobowiązań prawnych ani nie daje gwarancji, wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu, a szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań dla szczególnych zastosowań. Ponadto firma BenQ Corporation zastrzega sobie prawo do przeprowadzania aktualizacji niniejszej publikacji i wprowadzania od czasu do czasu zmian zawartości niniejszej publikacji, bez wymogu informowania kogokolwiek przez BenQ Corporation o takich aktualizacjach lub zmianach. *DLP, Digital Micromirror Device i DMD to znaki towarowe (trademarks) Texas Instruments. Pozostałe prawa autorskie należą do poszczególnych firm i organizacji.

3 Spis treści Ważne instrukcje bezpieczeństwa... 1 Wprowadzenie... 5 Funkcje projektora... 5 Zestaw... 6 Akcesoria opcjonalne... 6 Zewnętrzny widok projektora... 7 Widok z przodu / z góry... 7 Tył... 7 Dół... 7 Sterowanie i funkcje... 8 Zewnętrzny panel kontrolny... 8 Pilot... 9 Skuteczny zasięg pilota Wymiana baterii pilota Ustawienie projektora Wybór miejsca Uzyskanie odpowiedniej wielkości wyświetlanego obrazu Aby określić pozycję projektora dla ekranu danej wielkości: Aby określić zalecaną wielkość ekranu dla danej odległości: Połączenia Podłączanie komputera lub monitora Podłączanie komputera Podłączanie monitora Podłączanie urządzeń wideo Podłączanie do źródła wideo komponentowego Podłączanie źródła S-Video Podłączanie do źródła wideo kompozytowego Opis działania Inicjalizacja Używanie funkcji hasła Aby ustalić hasło: Jeśli zapomnisz hasła: Aby przejść do procedury odzyskiwania hasła: Aby zmienić hasło: Regulacja wysokości Spis treści iii

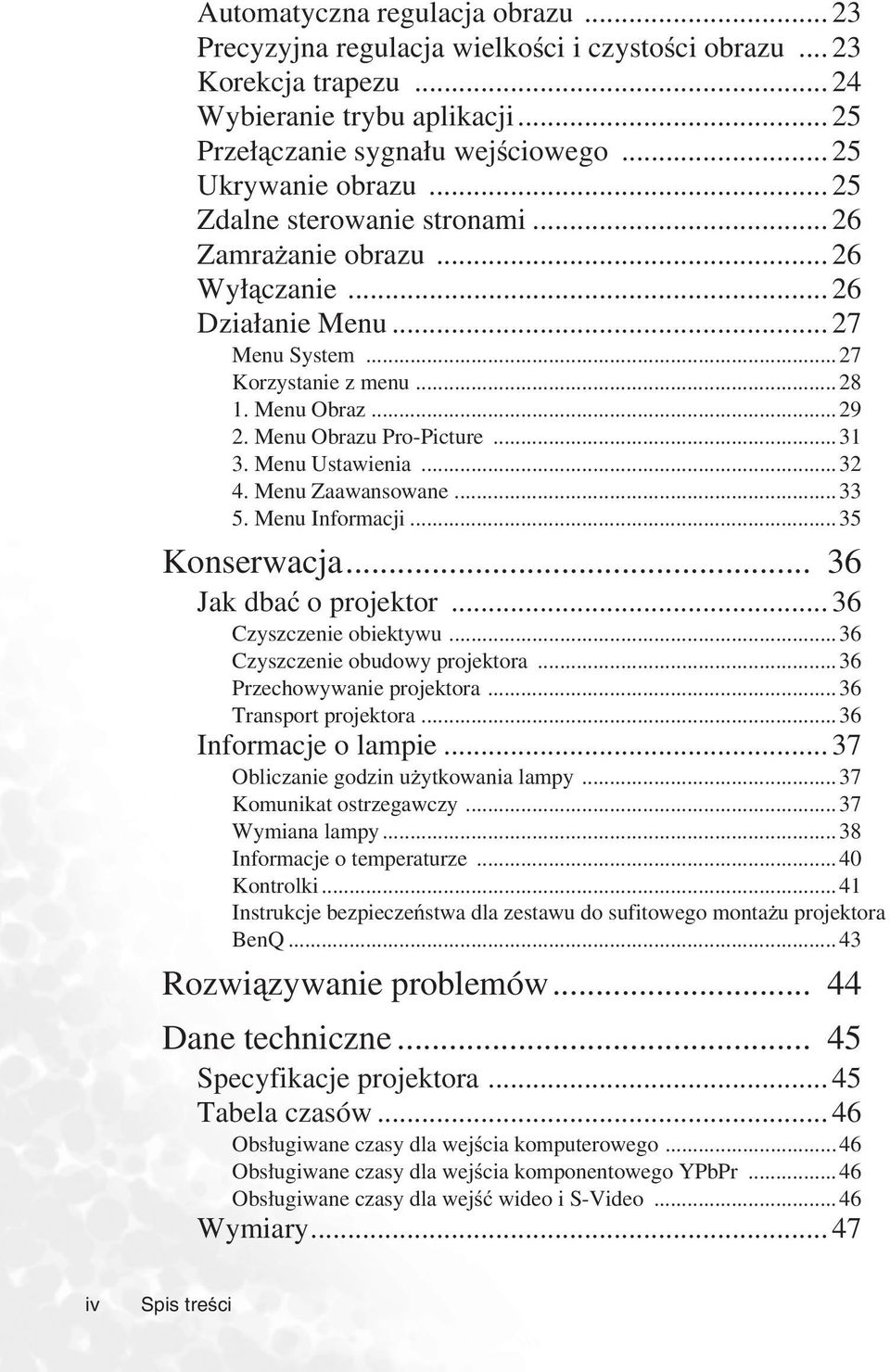

4 Automatyczna regulacja obrazu Precyzyjna regulacja wielkości i czystości obrazu Korekcja trapezu Wybieranie trybu aplikacji Przełączanie sygnału wejściowego Ukrywanie obrazu Zdalne sterowanie stronami Zamrażanie obrazu Wyłączanie Działanie Menu Menu System...27 Korzystanie z menu Menu Obraz Menu Obrazu Pro-Picture Menu Ustawienia Menu Zaawansowane Menu Informacji Konserwacja Jak dbać o projektor Czyszczenie obiektywu Czyszczenie obudowy projektora...36 Przechowywanie projektora Transport projektora...36 Informacje o lampie Obliczanie godzin użytkowania lampy Komunikat ostrzegawczy...37 Wymiana lampy Informacje o temperaturze Kontrolki Instrukcje bezpieczeństwa dla zestawu do sufitowego montażu projektora BenQ Rozwiązywanie problemów Dane techniczne Specyfikacje projektora Tabela czasów Obsługiwane czasy dla wejścia komputerowego...46 Obsługiwane czasy dla wejścia komponentowego YPbPr...46 Obsługiwane czasy dla wejść wideo i S-Video Wymiary iv Spis treści

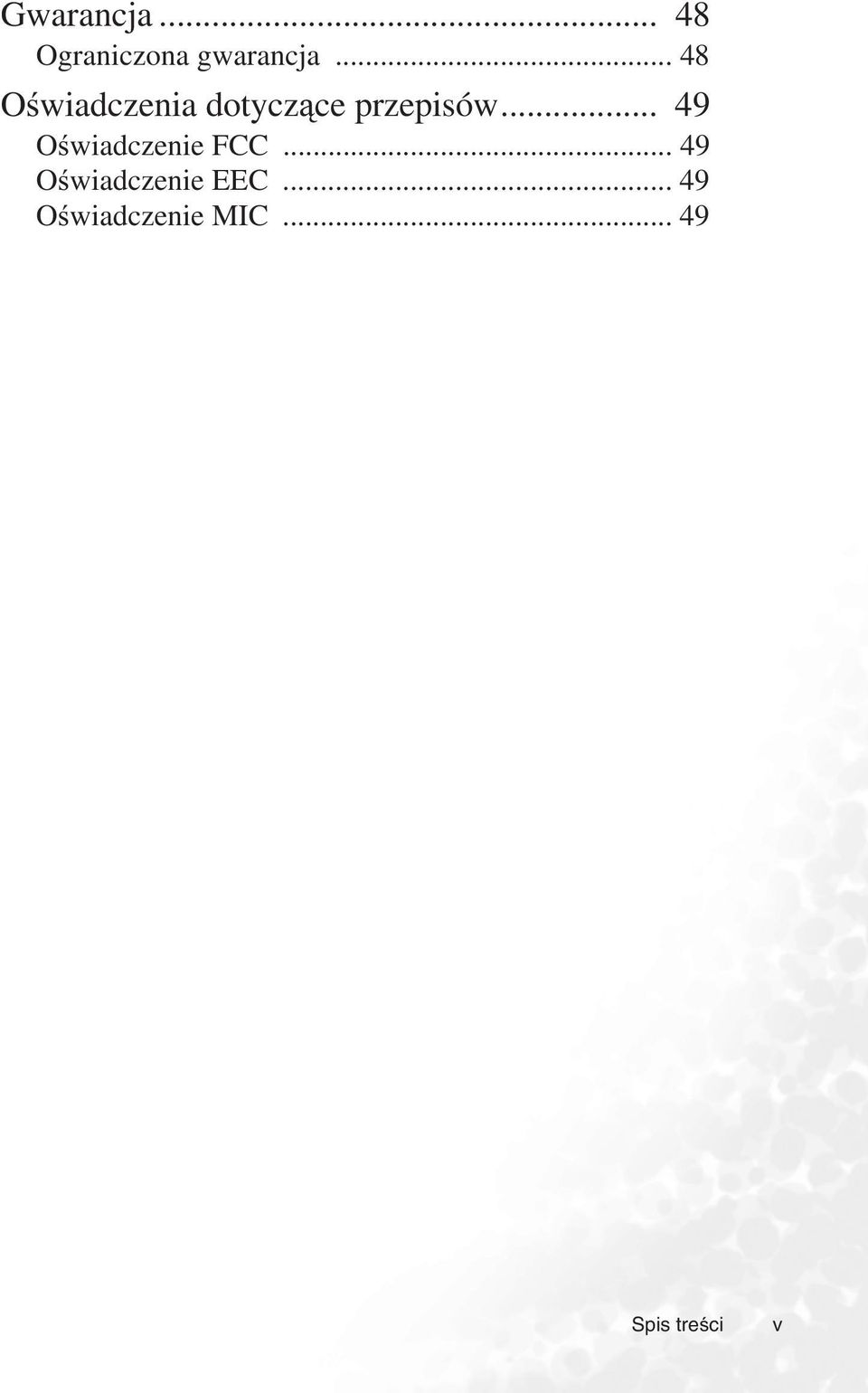

5 Gwarancja Ograniczona gwarancja Oświadczenia dotyczące przepisów Oświadczenie FCC Oświadczenie EEC Oświadczenie MIC Spis treści v

6 <Notatki> vi Spis treści

7 Ważne instrukcje bezpieczeństwa Ten projektor BenQ został odpowiednio zaprojektowany i poddany surowym testom, dzięki czemu spełnia najnowsze standardy bezpieczeństwa sprzętu elektronicznego. W celu zapewnienia bezpiecznego użytkowania produktu należy jednakprzestrzegać instrukcji zawartych w niniejszym podręczniku i oznaczeniach samego produktu. Uwaga Otwieranie obudowy grozi porażeniem prądem. Części wewnątrz nie mogą być naprawiane przez użytkownika. Serwisowanie powierzaj tylko wykwalifikowanemu personelowi. Przed przystąpieniem do użytkowania projektora zapoznaj się zniniejszympodręcznikiem. Zachowaj ten podręcznik, aby móc odwołać się do niego w przyszłości. Zawsze otwieraj przesłonę obiektywu lub zdejmuj nakładkę obiektywu, jeśli lampa projektora jest włączona. W czasie działania projektora nie patrz prosto w obiektyw. Intensywny promień światła może uszkodzić wzrok. W niektórych krajach napięcie w sieci jest NIESTABILNE. Projektor przystosowany jest do prawidłowego działania w przedziale od 100 do 240 V, ale może zawodzić, jeśli następują przerwy w dopływie prądu lub wahania napięcia +/- 10 V. W obszarach, gdzie napięcie w sieci jest niestabilne lub zanika zalecane jest podłączenie projektora przez stabilizator napięcia lub awaryjne źródłozasilania(ups). Ważne instrukcje bezpieczeństwa 1

8 Instrukcje bezpieczeństwa 1. Podczas działania lampa bardzo się rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany pozwól projektorowi ostygnąć przez ok. 45 minut. 4. Nie umieszczaj urządzenia na niestabilnym wózku, stojaku lub stole. W razie upadku urządzenie może zostać poważnie uszkodzone. 2. Nie użytkuj lampy po zakończeniu okresu jej żywotności. Eksploatacja lampy ponad przewidziany dla niej okres może w niektórych sytuacjach spowodować jej pęknięcie. 5. Aby ograniczyć ryzyko porażenia prądem nie rozmontowuj urządzenia. Jeśli konieczne jest serwisowanie lub naprawa, zanieś urządzenie do specjalisty. Użytkowanie nieprawidłowo zmontowanego urządzenia może być przyczyną jego nieprawidłowego działania lub porażenia prądem. 3. Nie wymieniaj modułu lampy lub jakichkolwiek części elektronicznych, jeśli projektor nie jest odłączony od sieci. 2 Ważne instrukcje bezpieczeństwa

9 Instrukcje bezpieczeństwa (kontynuacja) 6. Nie umieszczaj projektora w żadnym z poniższych środowisk: - Słabo wentylowana lub ograniczona przestrzeń. Zapewnij przynajmniej 50 cm odstępu od ścian i swobodny przepływ powietrza wokół projektora. - Miejsca o tendencji do mocnego nagrzewania się, takiejakwnętrze samochodu z zamkniętymi szybami - Miejsca, w których elementy optyczne narażone będą na działanie wysokiej wilgotności, kurzu lub dymu papierosowego, powodujących skrócenie czasu użytkowania projektora i pociemnienie obrazu 7. Nie zakrywaj otworów wentylacyjnych. -Niestawiajurządzenia na kocu, materacu lub innych miękkich powierzchniach. - Nie przykrywaj urządzenia materiałem. - Nie umieszczaj palnych materiałów w pobliżu projektora. Jeżeli otwory wentylacyjne są mocno pozatykane, przegrzanie urządzenia może spowodować wybuch ognia w jego wnętrzu. 8. W czasie użytkowania zawsze umieszczaj urządzenie na równej, poziomej powierzchni. -Nieużywaj urządzenia jeśli jest przekrzywione bardziej niż o 10 stopni w lewo lub w prawo, albo o ponad 15 stopni w tył lub w przód. Używanie urządzenia w pozycji odbiegającej od poziomu może spowodować wadliwe działanie lub uszkodzenie lampy. - Miejsca w pobliżu czujników pożarowych - Miejsca o temperaturze otoczenia powyżej 40 C / 104 F - Miejsca położone na wysokości powyżej 3048 m. 9. Nie ustawiaj urządzenia w pionie na jednym z boków. Może to spowodować jego przewrócenie się idoprowadzić do urazów użytkownika lub uszkodzenia urządzenia. Ważne instrukcje bezpieczeństwa 3

10 Instrukcje bezpieczeństwa (kontynuacja) 10. Nie stawaj na projektorze i nie umieszczaj na nim żadnych obiektów. Poza prawdopodobnym uszkodzeniem projektora, takie postępowanie może prowadzić do wypadków i urazów. 13. Urządzenie potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie Użyj zestawu do montażu sufitowego BenQ do zainstalowania projektora i upewnij się, że jest on bezpiecznie zamocowany. 11. Nie blokuj obiektywu żadnymi obiektami, gdy projektor jest włączony, gdyż może to spowodować nagrzanie, deformację lub nawet zapalenie się obiektów. Aby tymczasowo wyłączyć lampę, naciśnij Blank na projektorze lub pilocie. 12. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Ciecz wylana do projektora może spowodować jego awarię. Jeśli projektor się zamoczy, odłącz go od gniazdka zasilania i zawiadom BenQ o potrzebie naprawy serwisowej. 4 Ważne instrukcje bezpieczeństwa

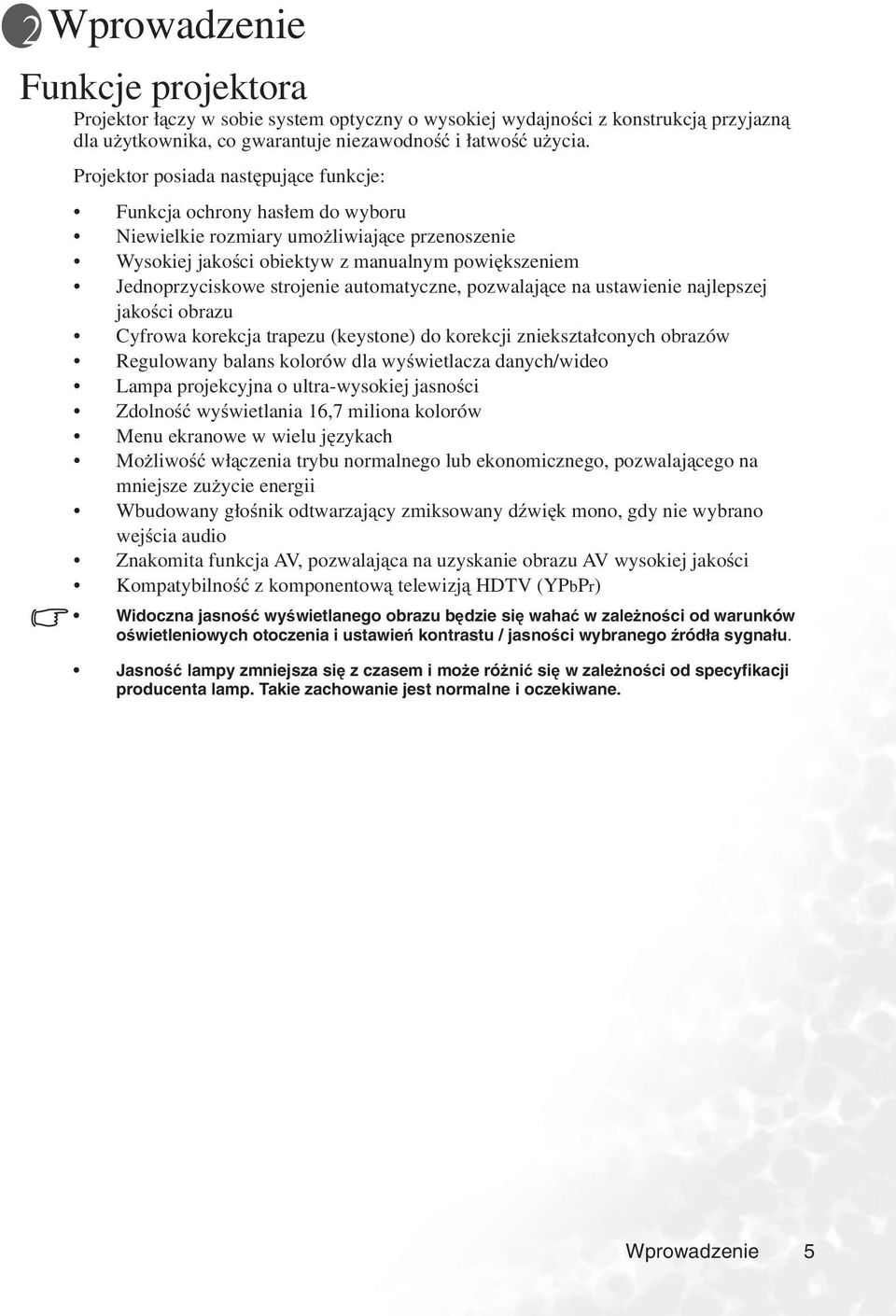

11 Wprowadzenie Funkcje projektora Projektor łączy w sobie system optyczny o wysokiej wydajności z konstrukcją przyjazną dla użytkownika, co gwarantuje niezawodność iłatwość użycia. Projektor posiada następujące funkcje: Funkcja ochrony hasłem do wyboru Niewielkie rozmiary umożliwiające przenoszenie Wysokiej jakości obiektyw z manualnym powiększeniem Jednoprzyciskowe strojenie automatyczne, pozwalające na ustawienie najlepszej jakości obrazu Cyfrowa korekcja trapezu (keystone) do korekcji zniekształconych obrazów Regulowany balans kolorów dla wyświetlacza danych/wideo Lampa projekcyjna o ultra-wysokiej jasności Zdolność wyświetlania 16,7 miliona kolorów Menu ekranowe w wielu językach Możliwość włączenia trybu normalnego lub ekonomicznego, pozwalającego na mniejsze zużycie energii Wbudowany głośnik odtwarzający zmiksowany dźwięk mono, gdy nie wybrano wejścia audio Znakomita funkcja AV, pozwalająca na uzyskanie obrazu AV wysokiej jakości Kompatybilność z komponentową telewizją HDTV (YPbPr) Widoczna jasność wyświetlanego obrazu będzie się wahać wzależności od warunków oświetleniowych otoczenia i ustawień kontrastu / jasności wybranego źródła sygnału. Jasność lampy zmniejsza się z czasem i może różnić się w zależności od specyfikacji producenta lamp. Takie zachowanie jest normalne i oczekiwane. Wprowadzenie 5

12 Zestaw Do projektora dołączone są kable umożliwiające połączenie ze standardowym komputerem PC lub laptopem. Ostrożnie rozpakuj zestaw i sprawdź, czy masz wszystkie pokazane poniżej składniki. Jeżeli któregokolwiek z nich brakuje, skontaktuj się ze swoim sprzedawcą. Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które przedstawiono na ilustracji. Projektor Miękki pokrowiec Podręcznik użytkownika Pociągnij klapkę przed użyciem pilota. CD z instrukcjami użytkownika Instrukcja szybkiego startu Pilot i bateria KabelVGA Kabel USB Przewód zasilania Szmatka do czyszczenia Akcesoria opcjonalne 1. Złącze do Macintosh'a 2. Moduł lampy 200W 3. Zestaw do montażu sufitowego 4. Kabel złącza wideo komponentowego z VGA (D-sub) 5. Złącze RS232 6 Wprowadzenie

13 Zewnętrzny widok projektora Widok z przodu / z góry Zewnętrzny panel kontrolny (szczegółowe informacje na stronie 8 "Zewnętrzny panel kontrolny") 2. Kratka wentylacyjna 3. Obiektyw 4. Przedni przycisk dostrajania 5. Osłona obiektywu 6. Pierścień ostrości i pierścień powiększenia 7. Przedni czujnik pilota na podczerwień Tył Więcej informacji o połączeniach z różnego rodzaju sprzętem na stronie 17 "Połączenia" Dół Tylna stopka regulatora 9. Wejście przewodu zasilającego AC 10. Otwór zamka zabezpieczającego przed kradzieżą Kensington 11. Czujnik pilota na podczerwień 12. Port sterowania RS Gniazdo USB Gniazdo wejściowe RGB (PC) / wideo komponentowe (YPbPr/ YCbCr) 15. Gniazdo wyjściowe sygnału RGB 16. Gniazdo wideo 17. Gniazdo S-Video 18. Gniazdo audio 19. Głośnik 20. Przednia stopka regulatora 21. Osłona lampy 22. Tylna stopka regulatora 22 Wprowadzenie 7

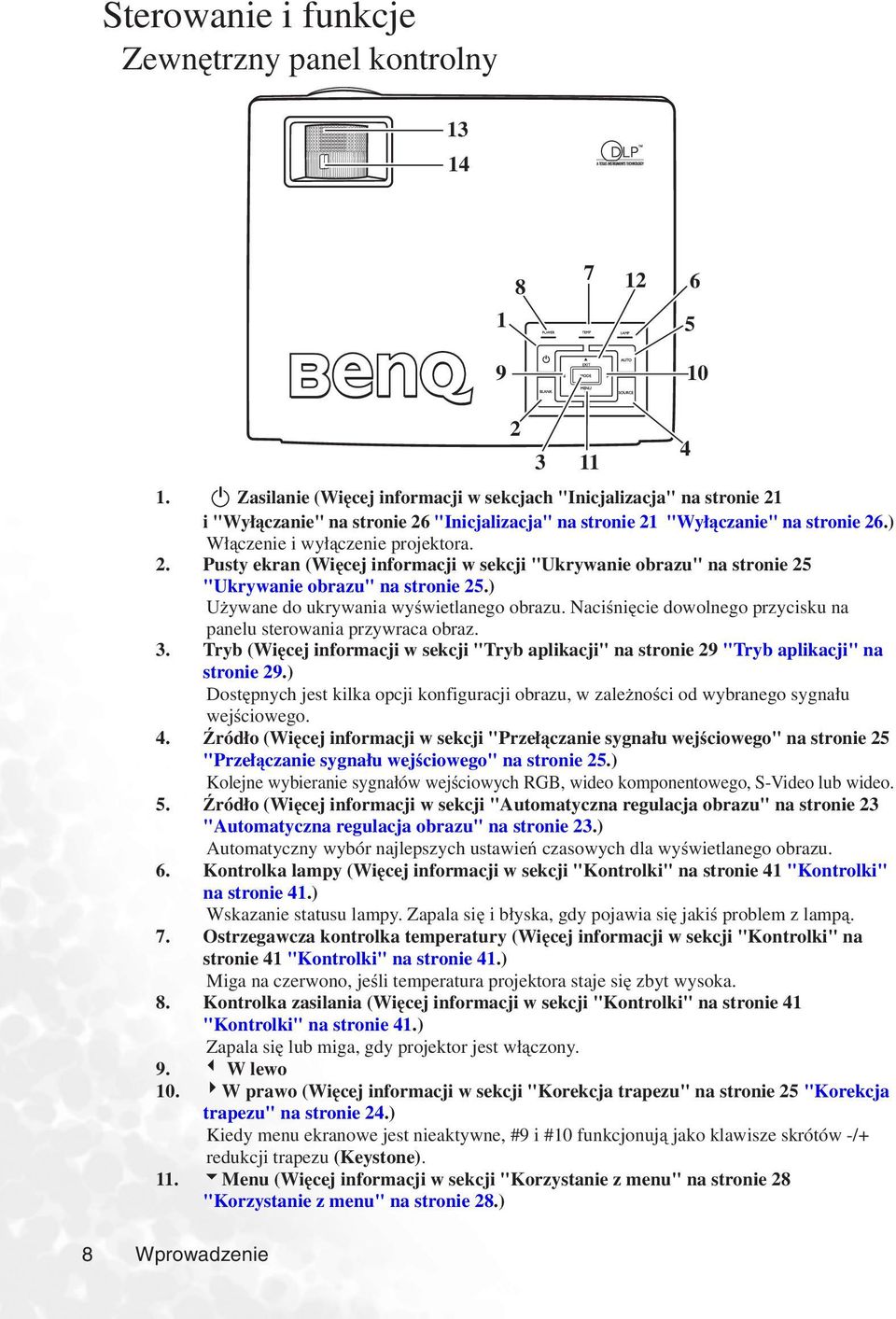

14 Sterowanie i funkcje Zewnętrzny panel kontrolny II Zasilanie (Więcej informacji w sekcjach "Inicjalizacja" na stronie 21 i"wyłączanie" na stronie 26 "Inicjalizacja" na stronie 21 "Wyłączanie" na stronie 26.) Włączenie i wyłączenie projektora. 2. Pusty ekran (Więcej informacji w sekcji "Ukrywanie obrazu" na stronie 25 "Ukrywanie obrazu" na stronie 25.) Używane do ukrywania wyświetlanego obrazu. Naciśnięcie dowolnego przycisku na panelu sterowania przywraca obraz. 3. Tryb (Więcej informacji w sekcji "Tryb aplikacji" na stronie 29 "Tryb aplikacji" na stronie 29.) Dostępnych jest kilka opcji konfiguracji obrazu, w zależności od wybranego sygnału wejściowego. 4. Źródło (Więcej informacjiw sekcji "Przełączanie sygnału wejściowego" na stronie 25 "Przełączanie sygnału wejściowego" na stronie 25.) Kolejne wybieranie sygnałów wejściowych RGB, wideo komponentowego, S-Video lub wideo. 5. Źródło (Więcej informacji w sekcji "Automatyczna regulacja obrazu" na stronie 23 "Automatyczna regulacja obrazu" na stronie 23.) Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu. 6. Kontrolka lampy (Więcej informacji w sekcji "Kontrolki" na stronie 41 "Kontrolki" na stronie 41.) Wskazanie statusu lampy. Zapala się i błyska, gdy pojawia się jakiś problem z lampą. 7. Ostrzegawcza kontrolka temperatury (Więcej informacji w sekcji "Kontrolki" na stronie 41 "Kontrolki" na stronie 41.) Miga na czerwono, jeśli temperatura projektora staje się zbyt wysoka. 8. Kontrolka zasilania (Więcej informacji w sekcji "Kontrolki" na stronie 41 "Kontrolki" na stronie 41.) Zapala się lub miga, gdy projektor jest włączony Wlewo 10. 4Wprawo(Więcej informacji w sekcji "Korekcja trapezu" na stronie 25 "Korekcja trapezu" na stronie 24.) Kiedy menu ekranowe jest nieaktywne, #9 i #10 funkcjonują jako klawisze skrótów -/+ redukcji trapezu (Keystone) Menu (Więcej informacji w sekcji "Korzystanie z menu" na stronie 28 "Korzystanie z menu" na stronie 28.) Wprowadzenie

15 Włączenie menu kontrolnego na ekranie. Gdy aktywowane jest menu ekranowe, przyciski od #9 do #10 używane są jako strzałki kierunków, pozwalające na wybranie odpowiednich pozycji menu i wprowadzenie zmian Wyjście Wyjście i zapisanie ustawień menu. 13. Pierścień ostrości (Więcej informacji w sekcji "Precyzyjna regulacja wielkości iczystości obrazu" na stronie 23 "Precyzyjna regulacja wielkościiczystości obrazu" na stronie 23.) Regulacja ostrości wyświetlanego obrazu. 14. Pierścień powiększenia (Więcej informacji w sekcji "Precyzyjna regulacja wielkości iczystości obrazu" na stronie 23 "Precyzyjna regulacja wielkościiczystości obrazu" na stronie 23.) Regulacja wielkości obrazu. Obróć zgodnie z ruchem wskazówek zegara, aby powiększyć obraz lub obróć przeciwnie do ruchu wskazówek zegara, aby pomniejszyć obraz. Pilot II Zasilanie (Więcej informacji w sekcjach "Inicjalizacja" na stronie 21 i"wyłączanie" na stronie 26 "Inicjalizacja" na stronie 21 "Wyłączanie" na stronie 26.) Włączenie i wyłączenie projektora. 2. II/ Zamrożenie Po naciśnięciu Freeze (Zamrożenie) obraz jest zamrażany. W prawym dolnym rogu ekranu pojawi się ikona " ". Ponownie naciśnij Freeze, aby wyłączyć funkcję. 3. 5W górę, 6 Wdół 4. 3W lewo/wprawo, 4 Gdy włączone jest menu ekranowe, przyciski 5Wgórę, 6W dół, 3Wlewo i Wprawo4 działają jako strzałki kierunkowe do wybierania odpowiednich pozycji menu i ich regulacji. 5. Menu (Więcej informacji w sekcji "Korzystanie z menu" na stronie 28 "Korzystanie z menu" na stronie 28.) Używane do wyboru odpowiedniej pozycji menu i dokonywania zmian. 6. Regulacja trapezu (Więcej informacji w sekcji "Korekcja trapezu" na stronie 24.) Wprowadzenie 9

16 Manualna korekcja obrazów zniekształconych w skutek projekcji pod kątem. 7. Następna i poprzednia strona (Więcej informacji w sekcji "Zdalne sterowanie stronami" na stronie 26 "Zdalne sterowanie stronami" na stronie 26.) Istnieje możliwość obsługi programu ekranowego (na podłączonym komputerze), który rozpoznaje naciskanie tych przycisków jako polecenia w górę/w dół (np. Microsoft PowerPoint). 8. Źródło (Więcej informacji w sekcji "Automatyczna regulacja obrazu" na stronie 23 "Automatyczna regulacja obrazu" na stronie 23.) Automatyczny wybór najlepszych ustawień dla wyświetlanego obrazu. 9. Źródło (Więcej informacjiw sekcji "Przełączanie sygnału wejściowego" na stronie 25 "Przełączanie sygnału wejściowego" na stronie 25.) Kolejne wybieranie sygnałów wejściowych RGB, wideo komponentowego, S-Video lub wideo. 10. Pusty ekran (Więcej informacji w sekcji "Ukrywanie obrazu" na stronie 25 "Ukrywanie obrazu" na stronie 25.) Używane do ukrywania wyświetlanego obrazu. Naciśnij dowolny klawisz na pilocie, aby przywrócić obraz. 11. Tryb (Więcej informacji w sekcji "Tryb aplikacji" na stronie 29 "Tryb aplikacji" na stronie 29.) Dostępnych jest kilka opcji konfiguracji obrazu, w zależności od wybranego sygnału wejściowego. Skuteczny zasięg pilota Czujniki pilota na podczerwień (IR) umieszczone są z przodu i z tyłu projektora. W celu poprawnego działania, pilot musi być trzymany pod kątem nie większym niż 30 stopni w stosunku do czujników projektora. Dystans pomiędzy pilotem, a czujnikami nie powinien przekraczać 6 metrów (20 stóp). ~6M Upewnij się, że między pilotem, a czujnikami na podczerwień projektora nie ma żadnych przeszkód, które mogłyby zatrzymywać wiązkę podczerwieni. Wymiana baterii pilota 1. Wyciągnij szufladkę baterii. 2. Włóż nową baterię do szufladki. Znak bieguna dodatniego powinien być skierowany na zewnątrz. 3. Wepchnij szufladkę do pilota. Unikaj nadmiernej temperatury i wilgotności. W przypadku nieprawidłowej instalacji baterii możeonazostać uszkodzona. Wymieniaj tylko na baterie tego samego typu lub ekwiwalent rekomendowany przez producenta baterii. Zużytą baterię zutylizuj w sposób zalecany przez producenta. Niewolno wrzucać baterii do ognia. Stwarza to ryzyko wybuchu. Jeśli baterie są wyczerpane lub jeśli nie zamierzasz przez dłuższy czas używać pilota, usuń baterie w celu uniemożliwienia wycieku elektrolitu do pilota. 10 Wprowadzenie

17 Ustawienie projektora Wybór miejsca Projektor oferuje cztery możliwości instalacji: 1. Podłoga przed ekranem; 2. Sufit przed ekranem; 3. Podłoga za ekranem; 4. Sufit za ekranem; Rozplanowanie pokoju lub preferencje indywidualne zadecydują o wyborze odpowiedniego miejsca. Uwzględnij wielkość i pozycję ekranu, umieszczenie gniazdka elektrycznego oraz położenie i odległość projektora od pozostałego sprzętu. I. Podłoga przód Wybierz to ustawienie, gdy projektor umieszczony zostanie w okolicach podłogi, przed ekranem. Jest to najbardziej powszechne ustawienie, umożliwiające szybką instalację i przenośność. II. Sufit przód Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, przed ekranem. W celu zamontowania projektora pod sufitem dokonaj zakupu zestawu do montażu sufitowego projektora BenQ. Po włączeniu projektora wybierz w menu Zaawansowane > Lustro. III. Podłoga tył Wybierz to położenie, gdy projektor umieszczony będzie w pobliżu podłogi za ekranem. Potrzebny jest specjalny ekran do tylnej projekcji. Po włączeniu projektora wybierz w menu Zaawansowane > Lustro. IV. Sufit tył Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, za ekranem. Do tego ustawienia konieczny jest specjalny ekran do tylnej projekcji i zestaw do montażu sufitowego projektora BenQ. Po włączeniu projektora wybierz Zaawansowane > Lustro. w menu Ustawienie projektora 11

18 Uzyskanie odpowiedniej wielkości wyświetlanego obrazu Odległość od obiektywu projektora do ekranu, ustawienie powiększenia oraz format wideo to czynniki, które mają wpływ na wielkość wyświetlanego obrazu. Maksymalna (naturalna) rozdzielczość projektora wynosi 800 x 600 pikseli, co daje proporcje obrazu 4 do 3 (format 4:3). Aby możliwe było wyświetlanie kompletnego obrazu szerokiego ekranu 16:9, projektor może przeskalować obraz szerokoekranowy do swojej naturalnej szerokości. W rezultacie otrzymujemy obraz o proporcjonalnie mniejszej wysokości, wynoszącej 75% naturalnej wysokości obrazu projektora. Format obrazu 4:3 na obszarze ekranu 4:3 Format przeskalowanego obrazu 16:9 na obszarze ekranu 4:3 Dlatego też obraz 16:9 nie wykorzysta 25% wysokości obrazu w formacie 4:3, wyświetlanego przez ten projektor. Obszar pusty będzie widoczny jako ciemne (nie podświetlone) pasy u góry i u dołu (odpowiednio 12,5% wysokości) obszaru projekcji 4:3, zaś przeskalowany obraz w formacie 16:9 wyświetlany będzie w pionowym środku obszaru projekcyjnego 4:3. Podczas ustalania pozycji projektora należy uwzględnić jego planowane zastosowanie iużywane formaty sygnału wejściowego. Wszystkie wejścia (za wyjątkiem kompozytowego wideo odbierającego sygnał formatu 16:9) będą wyświetlane w formacie 4:3 (i wymagać będą dodatkowych 33% procent wysokości obrazu w stosunku do przeskalowanego obszaru obrazu 16:9). WAŻNE: Nie wybieraj permanentnej pozycji projektora w oparciu o projekcję 16:9, jeśli zamierzasz używać różnych źródeł wejściowych (nie tylko kompozytowego wideo z sygnałem formatu 16:9). Projektor należy zawsze umieszczać poziomo (np. na płaskim stole) i dokładnie prostopadle (pod kątem 90 ) do centrum obrazu w poziomie. Zapobiega to zniekształceniom obrazu, spowodowanym przez projekcję pod kątem (lub projekcję na zakrzywionych powierzchniach). Współczesne projektory cyfrowe nie rzucają obrazu dokładnie do przodu (tak jak tradycyjne filmowe projektory na taśmę). Zamiast tego projektory cyfrowe skonstruowane są tak, że obraz wyświetlany jest nieco pod kątem ponad poziomą płaszczyzną projektora. Umożliwia to ich błyskawiczną instalację na stole, z projekcją do przodu i w górę,naekran umieszczony w taki sposób, że jego dolna krawędź znajduje się ponad poziomem stołu (i wszyscy w pokoju widzą obraz na ekranie). Jeśli projektor jest zainstalowany na suficie, musi być zamocowany spodem do góry, aby móc wyświetlać obraz nieco odchylony do dołu. Na diagramie widać, że tego rodzaju projekcja powoduje pionowe przesunięcie dolnej krawędzi obrazu w stosunku do poziomej płaszczyzny projektora. Po zainstalowaniu projektora na suficie to samo dotyczy górnej krawędzi wyświetlanego obrazu. Jeśli projektor jest ustawiony dalej od ekranu, wyświetlany obraz zwiększa się, awrazz nim proporcjonalnie rośnie pionowe przesunięcie. 12 Ustawienie projektora

19 Określając pozycję ekranu i projektora należyuwzględnić zarówno rozmiar wyświetlanego obrazu, jak i wielkość pionowego przesunięcia, które są wprost proporcjonalne do odległości projekcyjnej. BenQ udostępnia tabelę wielkości ekranu formatu 4:3, którą jest pomocna w określeniu ustawienia projektora. Rozważyć należy dwa wymiary - prostopadłą odległość wpoziomie od centrum obrazu (odległość projekcyjna) i wysokość poziomego przesunięcia projektora w stosunku do poziomej krawędzi ekranu (przesunięcie). Aby określić pozycję projektora dla ekranu danej wielkości: 1. Wybierz rozmiar ekranu. 2. Odwołaj się do tabeli, aby znaleźć najbliższy wybranemu rozmiar ekranu w lewej kolumnie "Średnica ekranu". Używając tejwartości sprawdź ten sam wiersz w kolumnie po prawej stronie, oznaczonej "Średnia", gdzie zawarto odpowiednią przeciętną odległość od ekranu danej wielkości. Jest to odległość projekcyjna. 3. W tym samym wierszu spójrz dalej w prawo i sprawdź wartość pionowego przesunięcia. Wartość ta określi ostateczne pionowe przesunięcie projektora w stosunku do krawędzi ekranu. 4. Zalecana pozycja projektora to ustawienie prostopadłe do poziomego środka ekranu, w odległości określonej w kroku 2 powyżej z przesunięciem o wartość określoną w kroku 3 powyżej. Dla przykładu, jeśli używasz ekranu 120 cali, maksymalna odległość projekcyjna wynosi 5018 mm, przy której wartość przesunięcia pionowego wynosi 46 mm. Należy takustawić projektor, aby wycentrować obraz na ekranie. W takiej sytuacji może pojawić się pewne zniekształcenie obrazu. Użyj funkcji korekcji trapezu (Keystone), aby poprawić zniekształcenie. Patrz "Korekcja trapezu" na stronie 24 "Korekcja trapezu" na stronie 24. Aby określić zalecaną wielkość ekranu dla danej odległości: Ta metoda może być stosowana w przypadku zakupu projektora, do którego chcesz następnie dopasować ekran o wielkości odpowiedniej dla pomieszczenia. Maksymalny rozmiar ekranu ograniczony jest fizyczną przestrzenią dostępną w pokoju. 1. Zmierz odległość pomiędzy projektorem i miejscem, w którym chcesz ustawić ekran. Jest to odległość projekcyjna. 2. Odwołaj się do tabeli i znajdź wartość najbliższą zmierzonej w kolumnie średniej odległości od ekranu, oznaczonej "Średnia". Sprawdź, czy zmierzona odległość zawiera się pomiędzy minimum i maksimum, wpisanymi po obu stronach średniej odległości. 3. Użyj tej wartości i spójrz na ten sam wiersz po lewej stronie, aby odnaleźć odpowiednią średnicę ekranu. Jest to docelowa wielkość obrazu z projektora umieszczonego w tej odległości. 4. W tym samym wierszu spójrz dalej w prawo i sprawdź wartość pionowego przesunięcia. Wartość ta określi ostateczne położenie ekranu w stosunku do poziomej płaszczyzny projektora. Na przykład, jeśli zmierzona odległość projekcyjna wynosi 4,5 m (4500 mm), najbliższa wartość w kolumnie "Średnia" wynosi 4617mm. W tym samym wierszu zawarta jest wartość wielkości wymaganego ekranu wynosząca 3000 mm (3 m). Jeśli dostępne są tylko Ustawienie projektora 13

20 ekrany w rozmiarach angielskich, rozmiary ekranu umieszczone po obu stronach ekranu wynoszą 9' i 10'. Sprawdzenie minimalnych i maksymalnych wartości odległości projekcyjnej dla tych wielkości ekranu informuje, że zmierzona odległość projekcyjna 4,5 m będzie odpowiednia także do tych ekranów. Projektor może być dostrojony (za pomocą funkcji powiększenia) do wyświetlania w tych rozmiarach przy tej odległości projekcyjnej. Pamiętaj, żeteekrany mają różne wartości przesunięcia w pionie. Maksymalne powiększenie Minimalne powiększenie Ekran Środek obiektywu Przesunięcie Odległość projekcyjna Średnica ekranu Odległość od ekranu w mm Przesunięcie stopy cale mm Minimalna długość (maks. powiększenie) Średnia Maksymalna długość (min. powiększenie) pionowe w mm Zalecany zakres ostrości to milimetrów (1,5-8 m). Ze względu na ograniczenia komponentów optycznych, liczby te podane są z 3%-5% tolerancją. 14 Ustawienie projektora

21 Połączenia Podłączając źródło sygnału do projektora upewnij się, że: 1. Wszystkie łączone urządzenia są wyłączone. 2. Użyte są prawidłowe kable sygnałowe dla danego źródła. 3. Sprawdź, czy kable są dokładnie podłączone. W przedstawionych poniżej połączeniach użyto kabli, z których niektóre nie są dołączone do zestawu projektora (patrz "Zestaw" na stronie 6). Są one ogólnie dostępne w sklepach z elektroniką. Podłączanie komputera lub monitora Podłączanie komputera Projektor posiada gniazdo wejściowe VGA, które umożliwia podłączenie go do komputera przenośnego lub stacjonarnego. Możesz tez podłączyć projektor do komputera za pomocą kabla USB, który umożliwia przeprowadzanie operacji na stronach aplikacji komputera lub notebooka. (Patrz "Zdalne sterowanie stronami" na stronie 26). Aby podłączyć projektor do komputera przenośnego lub stacjonarnego: 1. Podłącz jeden koniec dołączonego kabla VGA do wyjścia D-Sub komputera. 2. Podłącz drugi koniec kabla VGA do gniazda wejściowego D-SUB/COMP IN projektora. 3. Jeśli chcesz korzystać z funkcji zdalnego sterowania stronami (patrz "Zdalne sterowanie stronami" na stronie 26), podłącz większą końcówkę dołączonego kabla USB do portu USB w komputerze i mniejszą końcówkę do gniazda USB w projektorze. 4. Podłącz jeden koniec odpowiedniego kabla audio do gniazda wyjściowego audio w komputerze, a drugi do gniazda Audio w projektorze. Końcowe połączenie powinno być zgodne z poniższym diagramem: Komputer przenośny lub stacjonarny Kabel USB Kabel VGA Kabel audio Połączenia 15

22 Złącze do Mac-a (akcesorium opcjonalne) jest wymagane, jeśli podłączasz urządzenie do komputera Macintosh w wersji legacy. Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć iwyłączyć kombinacją klawiszy, taką jak FN + F3 lub CRT/LCD. Znajdź na laptopie klawisz funkcyjny, oznaczony CRT/LCD lub klawisz z symbolem monitora. Jednocześnie naciśnij FN i oznaczony klawisz funkcyjny. Odwołaj się do dokumentacji laptopa, aby poznać kombinację klawiszy. Podłączanie monitora Jeśli niezależnie od wyświetlania prezentacji na dużym ekranie istnieje potrzeba jej podglądu na osobnym monitorze, można wypuścić sygnał RGB z projektora do zewnętrznego monitora za pomocą kabla VGA, zgodnie z poniższymi instrukcjami. 1. Podłącz projektor do komputera zgodnie z instrukcją "Podłączanie komputera" na stronie Podłącz odpowiedni kabel VGA (tylko dołączony do zestawu) do gniazda wejściowego D-Sub monitora wideo. 3. Podłącz drugi koniec kabla do gniazda wyjściowego D_SUB OUT projektora. Końcowe połączenie powinno być zgodne z poniższym diagramem: Komputer przenośny lub stacjonarny Kabel VGA Kabel VGA Wyjście D-Sub działa tylko, gdy odpowiednie wejście D-Sub jest podłączone do projektora. 16 Połączenia

23 Podłączanie urządzeń wideo Możesz podłączyć projektor do różnych źródeł wideo, które posiadają jedno z poniższych gniazd wyjściowych: Wideo komponenetowe S-VIDEO Wideo (kompozytowe) Należy jedynie podłączyć projektor do źródławideozużyciem jednej z powyższych metod, z których jednak każda oferuje obraz innej jakości. Wybrana metoda zależeć będzie zapewne od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej: Najlepsza jakość wideo Najlepszą metodą połączenia jest wideo komponentowe (nie mylić wwideo kompozytowym). Cyfrowe tunery TV i odtwarzacze DVD domyślnie używają wideo komponentowego, więc jeśli jest ono dostępne w danym urządzeniu, powinno stanowić preferowaną metodę połączenia. Sposób podłączenia projektora do komponentowego urządzenia wideo opisano w sekcji "Podłączanie do źródła wideo komponentowego" na stronie 18. Dobra jakość wideo S-Video oferuje dobrą jakość wideo analogowego, w porównaniu ze standardowym wideo kompozytowym. Jeśli posiadasz gniazda wyjściowe wideo i S-Video w urządzeniu wideo, preferowanym wyjściem powinno być S-Video. Sposób podłączenia projektora do urządzenia S-Video opisano w sekcji "Podłączanie źródła S-Video" na stronie 19. Najniższa jakość wideo Analogowe wideo kompozytowe oferuje całkowicie akceptowalną, leczbędącą poniżej optymalnej jakość obrazu i stanowi ostatnią z opisanych tu metod połączenia. Sposób podłączenia projektora do kompozytowego urządzenia wideo opisano w sekcji "Podłączanie do źródła wideo kompozytowego" na stronie 20. Podłączanie dźwięku Projektor posiada wbudowany głośnik monofoniczny, przeznaczony jedynie do odtwarzania podstawowej jakości dźwięku towarzyszącego prezentacjom biznesowym. Nie jest przeznaczony ani przystosowany do odtwarzania dźwięku stereo przy zastosowaniach takich jak kino domowe lub sala kinowa. Wszystkie wejściowe sygnały stereo (jeśli podłączone) są sumowane i odtwarzane przez monofoniczny głośnik projektora. Jeśli posiadasz osobny system dźwiękowy, najlepiej jest podłączyć wyjście audio urządzeniawideodotegosystemudźwiękowego, nie zaś do monofonicznego systemu projektora. Połączenia audio przedstawione w dalszej części podręcznika pełnią jedynie rolę informacyjną. Nie musisz podłączać dźwięku do o projektora, jeśli posiadasz zewnętrzny system odtwarzania dźwięku lub dźwięk nie jest wymagany. Połączenia 17
