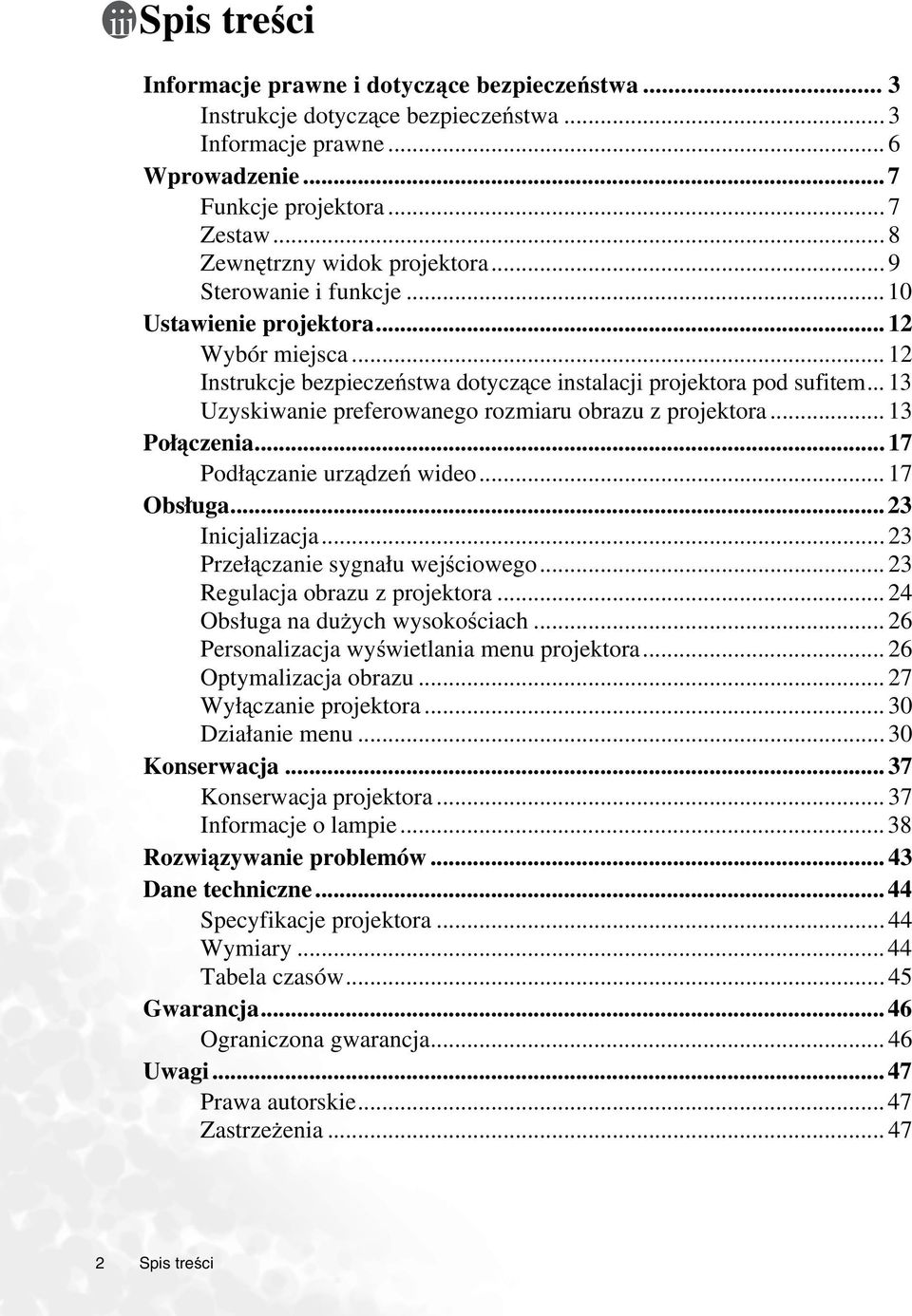

2 Spis treści Informacje prawne i dotyczące bezpieczeństwa... 3 Instrukcje dotyczące bezpieczeństwa... 3 Informacje prawne... 6 Wprowadzenie... 7 Funkcje projektora... 7 Zestaw... 8 Zewnętrzny widok projektora... 9 Sterowanie i funkcje Ustawienie projektora Wybór miejsca Instrukcje bezpieczeństwa dotyczące instalacji projektora pod sufitem Uzyskiwanie preferowanego rozmiaru obrazu z projektora Połączenia Podłączanie urządzeń wideo Obsługa Inicjalizacja Przełączanie sygnału wejściowego Regulacja obrazu z projektora Obsługanadużych wysokościach Personalizacja wyświetlania menu projektora Optymalizacja obrazu Wyłączanie projektora Działanie menu Konserwacja Konserwacja projektora Informacje o lampie Rozwiązywanie problemów Dane techniczne Specyfikacje projektora Wymiary Tabela czasów Gwarancja Ograniczona gwarancja Uwagi Prawa autorskie Zastrzeżenia Spis treści

3 Informacje prawne i dotyczące bezpieczeństwa Dziękujemy za zakup tego projektora wideo BenQ wysokiej jakości! Jego konstrukcja pozwala na uzyskanie wspaniałych rezultatów podczas oglądania domowego kina. Aby uzyskać najlepsze rezultaty, proszę przeczytać ten podręcznik dokładnie, ponieważ jest on najlepszym źródłem informacji o korzystaniu z menu sterowania i ogólnej obsłudze projektora. Instrukcje dotyczące bezpieczeństwa Ten projektor BenQ został odpowiednio zaprojektowany i poddany surowym testom, dzięki czemu spełnia najnowsze standardybezpieczeństwa sprzętu elektronicznego. W celuzapewnienia bezpiecznego użytkowania tego produktu należy jednak postępować zgodnie ze wszystkimi instrukcjami z tego podręcznika i umieszczonymi na samym produkcie. Instrukcje dotyczące bezpieczeństwa 1. Przed przystąpieniem do użytkowania projektora zapoznaj się z niniejszym podręcznikiem. Przechowuj ten podręcznik w bezpiecznym miejscu, tak aby móc z niego skorzystać wprzyszłości. 4. Na obszarach gdzie zasilanie z sieci może podlegać wahaniom lub przerwom, zaleca się podłączenie projektora przez stabilizator zasilania, urządzenie zapewniające ochronię przeciprzepięciową lub urządzenie zapewniające zasilanie bezprzerwowe (UPS) zgodnie z daną sytuacją. 2. Nie patrz prosto w obiektyw projektora podczas jego pracy. Intensywny promień światła może uszkodzić wzrok!. 5. Podczas działania lampa bardzo się rozgrzewa. Przed wymontowaniem zespołu lampy w celu wymiany pozwól projektorowi ostygnąć przez ok. 45 minut. 3. Jeśli uważasz, że potrzebna jest naprawa lub serwisowanie, zanieś projektor tylko do odpowiednio wykwalifikowanego technika. 6. Zawsze otwieraj pokrywę obiektywu lub zdejmuj pokrywę obiektywu przed włączeniem lampy projektora. Informacje prawne i dotyczące bezpieczeństwa 3

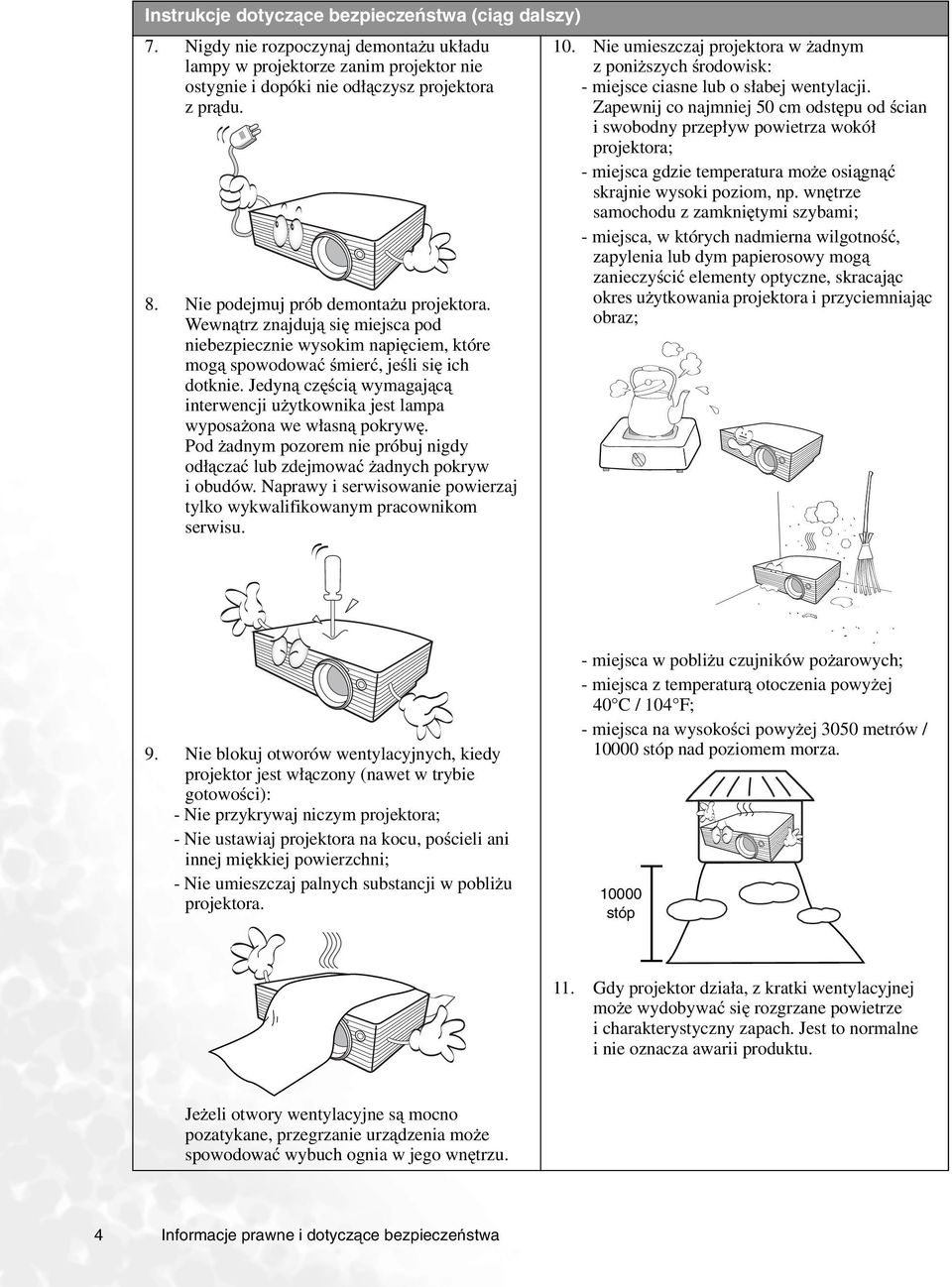

4 Instrukcje dotyczące bezpieczeństwa (ciąg dalszy) 7. Nigdy nie rozpoczynaj demontażu układu lampy w projektorze zanim projektor nie ostygnie i dopóki nie odłączysz projektora zprądu. 8. Nie podejmuj prób demontażu projektora. Wewnątrz znajdują się miejsca pod niebezpiecznie wysokim napięciem, które mogą spowodowaćśmierć,jeśli się ich dotknie. Jedyną częścią wymagającą interwencji użytkownika jest lampa wyposażonawewłasną pokrywę. Pod żadnym pozorem nie próbuj nigdy odłączać lub zdejmowaćżadnych pokryw i obudów. Naprawy i serwisowanie powierzaj tylko wykwalifikowanym pracownikom serwisu. 10. Nie umieszczaj projektora w żadnym zponiższych środowisk: - miejsce ciasne lub o słabej wentylacji. Zapewnij co najmniej 50 cm odstępu od ścian i swobodny przepływ powietrza wokół projektora; - miejsca gdzie temperatura możeosiągnąć skrajnie wysoki poziom, np. wnętrze samochodu z zamkniętymi szybami; - miejsca, w których nadmierna wilgotność, zapylenia lub dym papierosowy mogą zanieczyścić elementy optyczne, skracając okres użytkowania projektora i przyciemniając obraz; 9. Nie blokuj otworów wentylacyjnych, kiedy projektor jest włączony (nawet w trybie gotowości): - Nie przykrywaj niczym projektora; - Nie ustawiaj projektora na kocu, pościeli ani innej miękkiej powierzchni; - Nie umieszczaj palnych substancji w pobliżu projektora. - miejsca w pobliżu czujników pożarowych; - miejsca z temperaturą otoczenia powyżej 40 C / 104 F; - miejsca na wysokości powyżej 3050 metrów / stóp nad poziomem morza stóp 11. Gdy projektor działa, z kratki wentylacyjnej może wydobywać się rozgrzane powietrze i charakterystyczny zapach. Jest to normalne i nie oznacza awarii produktu. Jeżeli otwory wentylacyjne są mocno pozatykane, przegrzanie urządzenia może spowodować wybuch ognia w jego wnętrzu. 4 Informacje prawne i dotyczące bezpieczeństwa

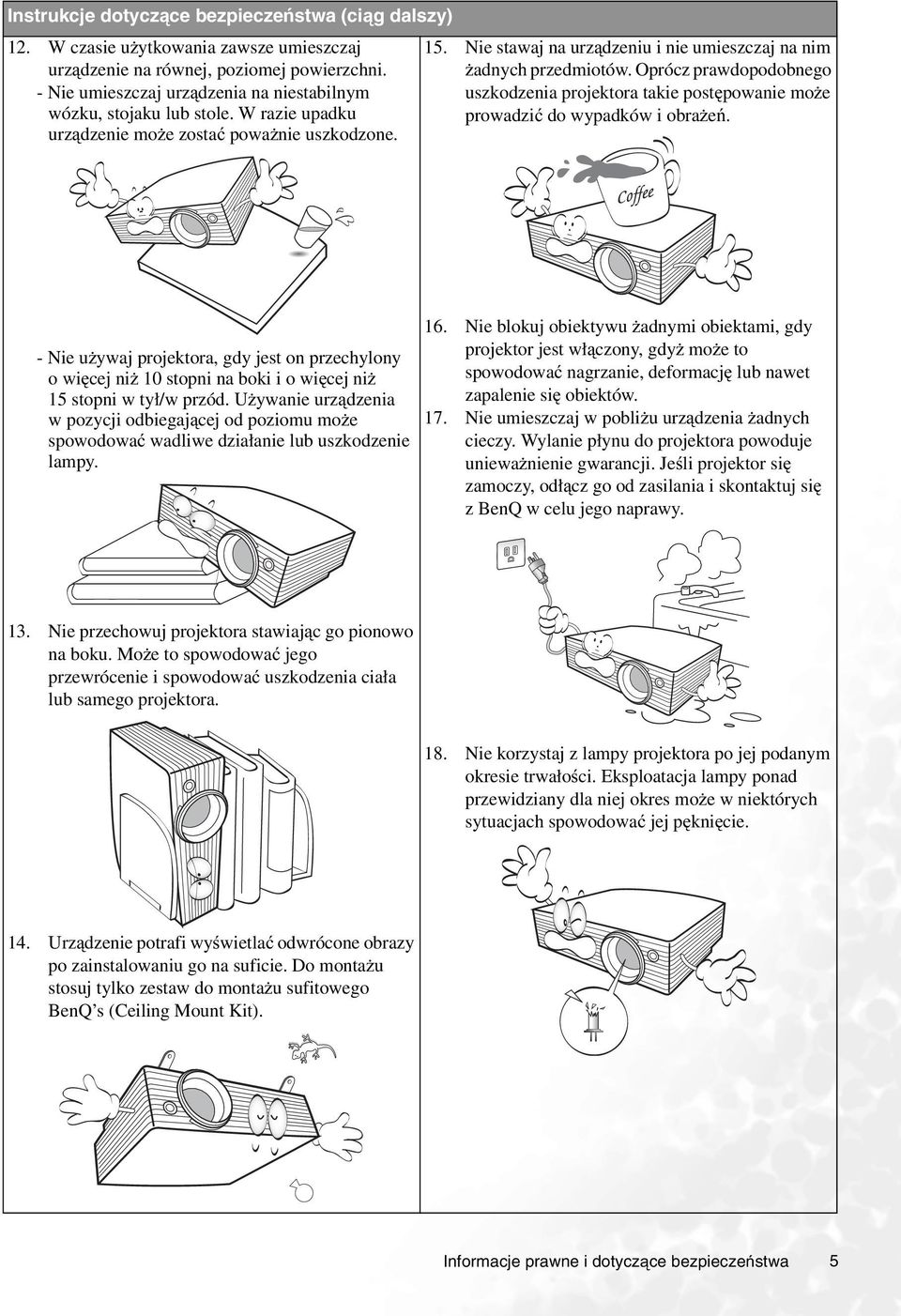

5 Instrukcje dotyczące bezpieczeństwa (ciąg dalszy) 12. W czasie użytkowania zawsze umieszczaj urządzenie na równej, poziomej powierzchni. - Nie umieszczaj urządzenia na niestabilnym wózku, stojaku lub stole. W razie upadku urządzenie możezostać poważnie uszkodzone. 15. Nie stawajna urządzeniu i nie umieszczaj na nim żadnych przedmiotów. Oprócz prawdopodobnego uszkodzenia projektora takie postępowanie może prowadzić do wypadków i obrażeń. -Nieużywaj projektora, gdy jest on przechylony owięcej niż 10 stopni na boki i o więcej niż 15 stopni w tył/w przód. Używanie urządzenia w pozycji odbiegającej od poziomu może spowodować wadliwe działanie lub uszkodzenie lampy. 16. Nie blokuj obiektywu żadnymi obiektami, gdy projektor jest włączony, gdyż możeto spowodować nagrzanie, deformację lub nawet zapalenie się obiektów. 17. Nie umieszczaj w pobliżu urządzenia żadnych cieczy. Wylanie płynu do projektora powoduje unieważnienie gwarancji. Jeśli projektor się zamoczy, odłącz go od zasilania i skontaktuj się z BenQ w celu jego naprawy. 13. Nie przechowuj projektora stawiającgopionowo na boku. Może to spowodować jego przewrócenie i spowodować uszkodzenia ciała lubsamegoprojektora. 18. Nie korzystaj z lampy projektora po jej podanym okresie trwałości. Eksploatacja lampy ponad przewidziany dla niej okres może w niektórych sytuacjach spowodować jej pęknięcie. 14. Urządzenie potrafi wyświetlać odwrócone obrazy po zainstalowaniu go na suficie. Do montażu stosuj tylko zestaw do montażu sufitowego BenQ s (Ceiling Mount Kit). Informacje prawne i dotyczące bezpieczeństwa 5

6 Skraplanie się płynów Nigdy nie korzystaj z projektora bezpośrednio po przeniesieniu go zzimnego do gorącego miejsca. Wystawienie projektora na tak dużą zmianę temperatury może powodować kondensację wilgoci na kluczowych częściach wewnętrznych. Aby chronić projektor przed potencjalnym uszkodzeniem, nie włączaj go co najmniej przez 2 godziny po nagłej zmianie temperatury. Unikaj stosowania substancji lotnych Nie stosuj substancji lotnych, takich jak środki owadobójcze lub pewne rodzaje środków czyszczących wpobliżu projektora. Nie pozwól by przedmioty gumowe lub z tworzyw sztucznych stykały się z projektorem przez dłuższy czas. Pozostawią one ślady na powierzchni projektora. Podczas czyszczenia pamiętaj by przestrzegać instrukcji bezpieczeństwa dołączonych do środka czyszczącego. Utylizacja Ten produkt zawiera następujące produkty szkodliwe dla ludzi i środowiska. Ołów zawarty w stopie lutowniczym. Rtęć stosowana w lampie. Aby poprawnie usunąć produkt lub zużyte lampy, skonsultuj się zlokalnymurzędem ochrony środowiska, aby uzyskać poradę. Informacje prawne Oświadczenie FCC KLASA B:Tourządzenie generuje, użytkuje i promieniuje energię fal radiowych i jeśli nie jest zainstalowane iużytkowane zgodnie z instrukcją,może powodować zakłócenia uniemożliwiające komunikację radiową. Nie ma jednak gwarancji, że zakłócenia pojawią się wobrębie określonej instalacji. Jeśli urządzenie uniemożliwia normalny odbiór radia lubtelewizji, comożna stwierdzić przez wyłączenie i włączenie urządzenia, użytkownika zachęca się do przedsięwzięcia jednego lub wielu z poniższych kroków, mogących zniwelować zakłócenia: Przestaw lub przesuń antenę odbiorczą. Zwiększ odległość pomiędzy urządzeniem a odbiornikiem. Podłącz urządzenie do innego gniazdka zasilającego, niż to, do którego podłączony jest odbiornik. Skonsultuj się ze sprzedawcą lub doświadczonym technikiem RTV. Oświadczenie EEC To urządzenie zbadane było pod kątem normy 89/336/EWG EMC (zgodność elektromagnetyczna) i spełnia jej wymogi. Oświadczenie MIC Urządzenie klasy B (sprzęt info/telekomunikacyjny z przeznaczeniem dla domu) To urządzenie przeszło proces rejestracji EMC dla zastosowań w gospodarstwach domowych i możebyć stosowane na wszystkich obszarach, w tym obszarach mieszkalnych. Dyrektywa WEEE Utylizacja odpadów z urządzeń elektrycznych i elektronicznych przez użytkowników prywatnych w Unii Europejskiej. Ten symbol na urządzeniu lub opakowaniu oznacza, żeniemożebyć ono utylizowane razem z odpadami domowymi. Musisz zutylizować niepotrzebny sprzęt w odpowiednim punkcie zwrotu sprzętu elektrycznego i elektronicznego w celu wtórnego przetworzenia. Więcej informacji o wtórnym przetwarzaniu tych urządzeń udziela administracja lokalna, sklep w którym dokonano zakupu lub lokalne przedsiębiorstwo oczyszczania. Przetwarzanie wtórne materiałów pomaga w zachowaniu surowców naturalnych i utylizację w sposób przyjazny dla ludzkiego zdrowia i środowiska. 6 Informacje prawne i dotyczące bezpieczeństwa

7 Wprowadzenie Funkcje projektora Projektor łączy w sobie wysoko wydajny układ projekcji optycznej z konstrukcją przyjazną użytkownikowi zapewniając wspaniałe wrażenia podczas oglądania kina domowego. Niewielkie rozmiary umożliwiające przenoszenie Wysokiej jakości obiektyw z manualnym powiększeniem Zdolność wyświetlania 16,7 miliona kolorów Menu ekranowe w wielu językach 10 zestawów zapisanych trybów stosowania 7-częściowe koło kolorów Poziom hałasu 25dB w trybie ekonomicznym Wyjściowy współczynnik kształtu 16:9 2 zestawy gniazd Component Video pozwalające na podłączenie drugiego urządzenia przez Component Video i pozostawienie go w gotowości, co umożliwia jego szybki wybór bez potrzeby przełączania kabli Złącze DVI z funkcją HDCP zwiększające jakość obrazów cyfrowych Widoczna jasność wyświetlanego obrazu będzie się wahać wzależności od warunków oświetleniowych otoczenia i ustawień kontrastu / jasności wybranego źródła sygnału. Jasność lampy zmniejsza się zczasemimoże różnić się wzależności od specyfikacji producenta lamp. Takie zachowanie jest normalne i oczekiwane. Wprowadzenie 7

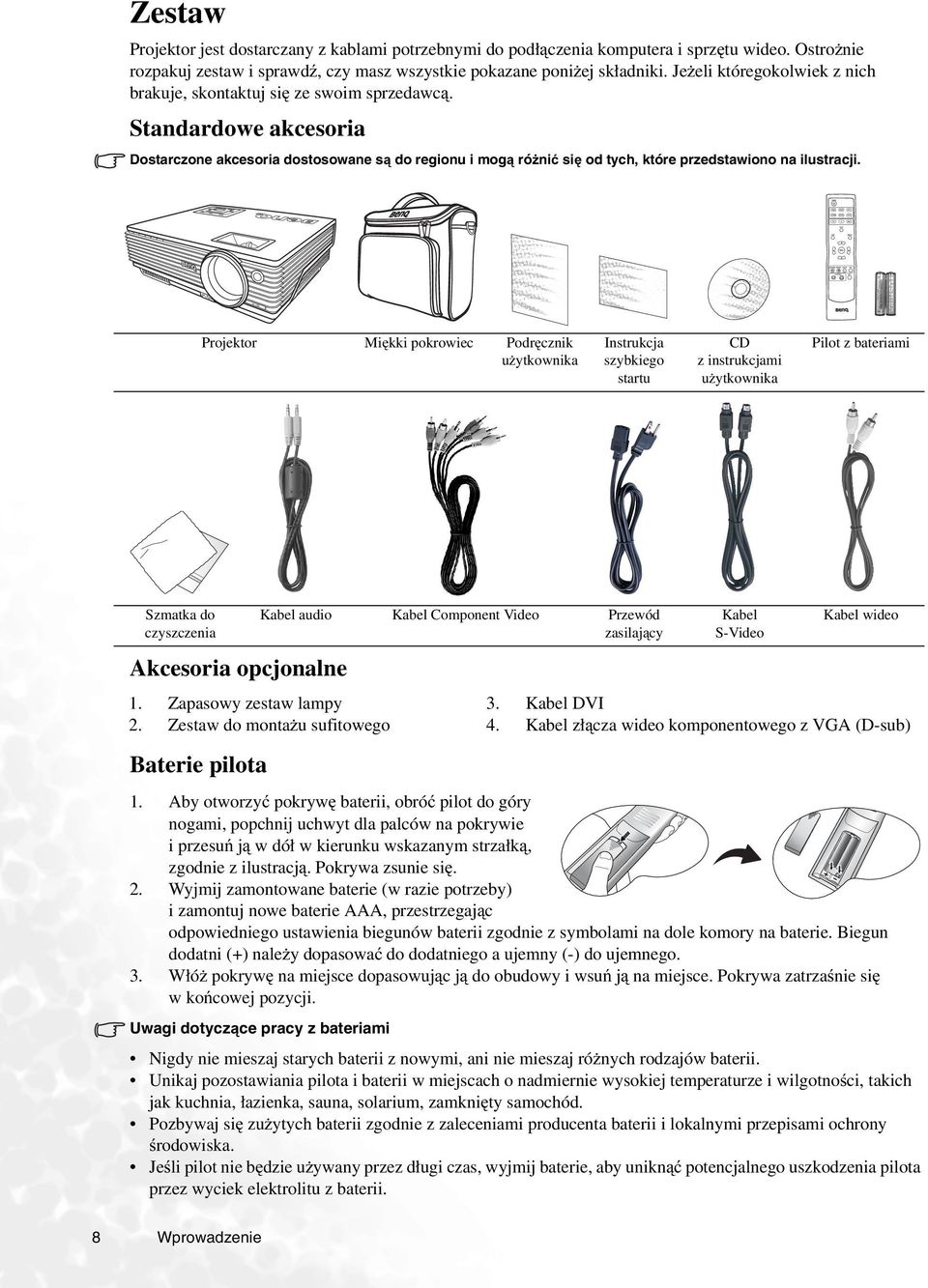

8 PUSH W100 C T Zestaw Projektor jest dostarczany z kablami potrzebnymi do podłączenia komputera i sprzętu wideo. Ostrożnie rozpakuj zestaw i sprawdź, czy masz wszystkie pokazane poniżej składniki. Jeżeli któregokolwiek z nich brakuje, skontaktuj się ze swoim sprzedawcą. Standardowe akcesoria Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które przedstawiono na ilustracji. Projektor Miękki pokrowiec Podręcznik użytkownika Instrukcja szybkiego startu CD z instrukcjami użytkownika Pilot z bateriami Szmatka do czyszczenia Akcesoria opcjonalne 1. Zapasowy zestaw lampy 2. Zestaw do montażu sufitowego Baterie pilota 1. Aby otworzyć pokrywę baterii, obróć pilot do góry nogami, popchnij uchwyt dla palców na pokrywie i przesuń ją w dół w kierunku wskazanym strzałką, zgodnie z ilustracją.pokrywazsuniesię. 2. Wyjmij zamontowane baterie (w razie potrzeby) i zamontuj nowe baterie AAA, przestrzegając odpowiedniego ustawienia biegunów baterii zgodnie z symbolami na dole komory na baterie. Biegun dodatni (+) należy dopasować do dodatniego a ujemny (-) do ujemnego. 3. Włóż pokrywę na miejsce dopasowującją do obudowy i wsuń ją na miejsce. Pokrywa zatrzaśnie się wkońcowej pozycji. Uwagi dotyczące pracy z bateriami Kabel audio Kabel Component Video Przewód zasilający Kabel S-Video Kabel wideo 3. Kabel DVI 4. Kabel złącza wideo komponentowego z VGA (D-sub) Nigdy nie mieszaj starych baterii z nowymi, ani nie mieszaj różnych rodzajów baterii. Unikaj pozostawiania pilota i baterii w miejscach o nadmiernie wysokiej temperaturze i wilgotności, takich jak kuchnia, łazienka, sauna, solarium, zamknięty samochód. Pozbywajsię zużytych baterii zgodnie z zaleceniami producenta baterii i lokalnymi przepisami ochrony środowiska. Jeśli pilot nie będzie używany przez długi czas, wyjmij baterie, aby uniknąć potencjalnego uszkodzenia pilota przez wyciek elektrolitu z baterii. 8 Wprowadzenie

9 Zewnętrzny widok projektora Widok z przodu / z góry PUSH Zewnętrzny panel kontrolny (szczegółowe informacje w sekcji Projektor na stronie 10) 2. Kratka wentylacyjna 3. Obiektyw 4. Przedni przycisk dostrajania 5. Nakładka obiektywu 6. Pierścień ostrości i pierścień powiększenia 7. Przedni czujnik pilota na podczerwień Widok z tyłu Więcej informacji o połączeniach z różnego rodzaju sprzętem w sekcji Połączenia na stronie Tylna stopka regulatora 9. Wejście przewodu zasilającego AC 10. Otwór zamka zabezpieczającego przed kradzieżą Kensington 11. Port sterowania RS Component 1 obsługuje sygnał YPbPr, lub YCbCr video 13. Component 2 obsługuje sygnał YPbPr, lub YCbCr video Gniazdo DVI-I obsługuje sygnał wideo DVI-D oraz sygnał z komputera DVI-A 15. Gniazdo wideo 16. Gniazdo S-Video 17. Gniazdo audio 18. Czujnik pilota na podczerwień 19. Głośnik Spód projektora Przednia stopka regulatora 21. Osłona lampy 22. Tylna stopka regulatora Wprowadzenie 9

10 Sterowanie i funkcje Projektor I 1. Zasilanie (Więcej informacji w sekcjach Inicjalizacja na stronie 23 i 1. Wybór współczynnika kształtu na stronie 27. Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia. Kiedy projektor jest w trybie gotowości, wciśnij raz, aby go włączyć. Kiedy projektor jest włączony, wciśnij dwa razy, aby go przełączyć w tryb gotowości. 2. ASPECT (Szczegóły opisano w sekcji 1. Wybór współczynnika kształtu na stronie 27.) Wybiera współczynnik kształtu obrazu dopasowany do sygnału wejściowego. 3. MODE (Szczegóły opisano w sekcji Tryb aplikacji na stronie 32.) Dostępnych jest kilka opcji konfiguracji obrazu, w zależności od wybranego sygnału wejściowego. 4. SOURCE (Szczegóły opisano w sekcji Przełączanie sygnału wejściowego na stronie 23.) Kolejno wybiera sygnał wejścowy: Video, S-Video, DVI-A, DVI-D, Component Video 1, lub Component Video AUTO (Szczegóły opisano w sekcji Automatyczna regulacja obrazu na stronie 24.) Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu. Ta funkcja działa tylko po podłączeniu komputera Kontrolka lampy (patrz Kontrolki na stronie 41, aby uzyskać szczegóły.) Informacja o stanie lampy. Zapala się i błyska, gdy pojawia się jakiś problem zlampą. 7. Lampka ostrzegawcza temperatury (patrz Kontrolki na stronie 41,aby uzyskać szczegóły.) Miga na czerwono, jeśli temperatura projektora jest za wysoka. 8. Kontrolka zasilania (patrz Kontrolki na stronie 41, aby uzyskać szczegóły.) Zapala się lub miga, gdy projektor jest włączony. 9. Trapez / Lewo 10. Trapez / Prawo (Patrz Korekcja trapezu na stronie 25, aby uzyskać szczegóły.) Kiedy menu ekranowe nie jest włączone, #9 i #10 działają jako klawisze skrótu korekcji trapezoidalnej. 11. MENU (Szczegóły opisano w sekcji Korzystanie z menu na stronie 30.) Włączenie menu kontrolnego na ekranie. 12. EXIT Wychodzi i zapisuje ustawienia menu. Gdy włączone jest menu ekranowe, przycisk #9 do #12 używane są jako strzałki kierunków do wyboru odpowiednich pozycji menu i zmiany parametrów. 13. Pokrętło ostrości (Patrz Precyzyjna regulacja wielkości i czystości obrazu na stronie 24, aby uzyskać szczegóły.) Regulacja ostrości wyświetlanego obrazu. 14. Pokrętło zoom (Patrz Precyzyjna regulacja wielkości i czystości obrazu na stronie 24, aby uzyskać szczegóły.) Regulacja wielkości obrazu. 10 Wprowadzenie

11 Pilot 1. I Zasilanie (Więcej informacji w sekcjach Inicjalizacja na 1 stronie 23 i Wyłączanie projektora na stronie 30. Przełączenie projektora pomiędzy trybem gotowości a stanem włączenia. 2 Kiedy projektor jest w trybie gotowości, wciśnij raz, aby go 3 włączyć. Kiedy projektor jest włączony, wciśnij dwa razy, aby go przełączyć wtrybgotowości Przyciski źródeł (Szczegóły opisano w sekcji Przełączanie sygnału wejściowego na stronie 23.) 5 9 Wybiera sygnał wejściowydowyświetlenia przez projektor. 3. Przyciski współczynnika kształtu (Szczegóły opisano w sekcji 6 1. Wybór współczynnika kształtu na stronie 27.) Wybiera współczynnik kształtu obrazu dopasowany do sygnału wejściowego. 4. AUTO (Szczegóły opisano w sekcji Automatyczna regulacja 7 C T 8 10 obrazu na stronie 24.) Automatyczny wybór najlepszych ustawień czasowych dla wyświetlanego obrazu. Ta funkcja działa tylko po podłączeniu komputera. 5. MODE (Szczegóły opisano w sekcji 2. Wybór trybu zastosowania na stronie 28.) Dostępnych jest kilka opcji konfiguracji obrazu, w zależności od wybranego sygnału wejściowego. 6. Przyciski MENU i kierunkowe ( / / / ) (Szczegóły opisano w sekcji Korzystanie z menu na stronie 30.) Wciśnij MENU, abywłączyć menu ekranowe. Wciskaj przyciski strzałek, aby wybraćżądane elementy menu i przeprowadzać regulacje. Wyjdź i zapisz ustawienia menu wciskając MENU ponownie. 7. Przycisk regulacji jakości obrazu (Szczegóły opisano w sekcji 3. Inne regulacje na stronie 28.) 8. Przyciski trapezu (KEYSTONE) (Szczegóły opisano w sekcji Korekcja trapezu na stronie 25.) Wciśnij, aby zmniejszyć górną część obrazu. Wciśnij, aby zmniejszyć dolną część obrazu. 9. DEFAULT Przywraca wszystkie wartości ustawień fabrycznych. 10. LIGHT Włącza podświetlenie przycisków pilota na około 10 sekund. Wciśnięcie innego przycisku gdy podświetlenie jest włączone, przedłużapodświetlenie o dalsze 10 sekund. Wciśnij ten przycisk ponownie, aby wyłączyć podświetlenie. Obsługa pilota Upewnij się by pomiędzy pilotem a czujnikami podczerwieni na projektorze nie znajdowało się nic, co mogłoby zatrzymać promień podczerwieni z pilota przed dotarciem do projektora. Skuteczny zasięg pilota wynosido8metrów,podkątem do 45 stopni promienia podczerwieni. Zawsze kieruj promień bezpośrednio na projektor, ale większość ekranów również odbija promień podczerwieni do projektora. do 8m Wprowadzenie 11

12 Ustawienie projektora Wybór miejsca Projektor oferuje cztery możliwości instalacji: 1. Podłoga przed ekranem 2. Sufit przed ekranem 3. Podłoga za ekranem 4. Sufit za ekranem Rozplanowanie pokoju lub preferencje indywidualne zadecydują o wyborze odpowiedniego miejsca. Należy uwzględnić rozmiar i pozycję ekranu, położenie gniazdka zasilającego oraz ustawienie i odległość pomiędzy projektorem i innymi urządzeniami. 1. Podłoga przed ekranem Wybierz to ustawienie, gdy projektor umieszczony zostanie w okolicach podłogi, przed ekranem. To najbardziej powszechny sposób ustawiania projektora, umożliwiający szybką konfigurację i przenoszenie. 3. Podłoga za ekranem Wybierz to położenie, gdy projektor umieszczony będzie w pobliżu podłogi za ekranem. Potrzebny jest specjalny ekran do tylnej projekcji. Po włączeniu projektora wybierz Zaawansowane > Lustro. w menu 2. Sufit przed ekranem Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, przed ekranem. Wcelumontażu projektora pod sufitem dokonaj zakupu zestawu do montażu sufitowego BenQ u swojego sprzedawcy. 4. Sufit za ekranem Wybierz to ustawienie, jeśli projektor zawieszony jest górą do dołu pod sufitem, za ekranem. Do tego ustawienia wymagany jest zestaw do montażu sufitowego BenQ oraz specjalny ekran do tylnej projekcji. Po włączeniu projektora wybierz Zaawansowane > Lustro. w menu Po włączeniu projektora wybierz Zaawansowane > Lustro. w menu 12 Ustawienie projektora

13 Instrukcje bezpieczeństwa dotyczące instalacji projektora pod sufitem Pragniemy dostarczyć Ci satysfakcji z użytkowania projektora BenQ, zwracamy więc uwagę na bezpieczeństwo, aby zapobiec obrażeniom i uszkodzeniom. Jeśli musisz zainstalować projektor na suficie, zalecamy prawidłowe i bezpieczne zamocowanie z użyciem zestawu do montażu sufitowego projektora BenQ. Jeśli używasz zestawu do montażu sufitowego innej marki, istnieje ryzyko upadku projektora, spowodowanego nieprawidłowym zamocowaniem za pomocąśrub o nieprawidłowej długości lub średnicy. Zestaw do montażu sufitowego BenQ dostępny jest w miejscu zakupu projektora BenQ. BenQ zaleca także zakup osobnego kabla zabezpieczającego Kensington i zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika zestawu do montażu sufitowego. Będzie on pełnił rolę dodatkowego zamocowania projektora, na wypadek gdyby wspornik mocujący poluzował się. Uzyskiwanie preferowanego rozmiaru obrazu zprojektora Odległość od obiektywu projektora do ekranu, ustawienie powiększenia oraz format wideo to czynniki, które mają wpływ na wielkość wyświetlanego obrazu. Maksymalna (naturalna) rozdzielczość projektora wynosi 854 x 480 pikseli, co daje proporcje obrazu 16 do 9 (format 16:9). Źródło obrazu o współczynniku kształtu 4:3 daje wyświetlanie w poziomym środku obrazu, co daje obraz o kształcie skrzynki pocztowej (z ciemnymi obszarami pionowymi czarnymi pasami po obu stronach obrazu), tak jak pokazano na ilustracji. Obraz o wsp. kształtu 16:9 na obszarze wyświetlania 16:9 Obraz o wsp. kształtu 4:3 na obszarze wyświetlania 16:9 Projektor należy zawsze umieszczać poziomo (np. na płaskim stole) i dokładnie prostopadle (pod kątem 90 ) do centrum obrazu w poziomie. Zapobiega to zniekształceniom obrazu, spowodowanym przez projekcje pod kątem (lub projekcje na zakrzywionych powierzchniach). Współczesne projektory cyfrowe nie rzucają obrazu dokładnie do przodu (tak jak tradycyjne filmowe projektory na taśmę). Zamiast tego projektory cyfrowe skonstruowane są tak, żeobrazwyświetlany jest nieco pod kątem ponad poziomą płaszczyzną projektora. Umożliwia to ich błyskawiczną instalację na stole, zprojekcją do przodu i w górę, na ekran umieszczony w taki sposób, że jego dolna krawędź znajduje się ponad poziomem stołu (i wszyscy w pokoju widzą obraznaekranie). Jeśli projektor jest zainstalowany na suficie, musi być zamocowany spodem do góry, aby móc wyświetlać obraz nieco odchylony do dołu. Szczegóły opisano w sekcji Instrukcje bezpieczeństwa dotyczące instalacji projektora pod sufitem. Nadiagramienastronie15 widać, że tego rodzaju projekcja powoduje pionowe przesunięcie dolnej krawędzi obrazu w stosunku do poziomej płaszczyzny projektora. Po zainstalowaniu projektora na suficie to samo dotyczy górnej krawędzi wyświetlanego obrazu. Jeśli projektor jest ustawiony dalej od ekranu, wyświetlany obraz zwiększa się, a wraz z nim proporcjonalnie rośnie pionowe przesunięcie. Określając pozycję ekranu i projektora należy uwzględnić zarówno rozmiar wyświetlanego obrazu, jak i wielkość pionowego przesunięcia, które są wprost proporcjonalne do odległości projekcyjnej. Ustawienie projektora 13

14 BenQ zapewnia oddzielne tabele wymiarów dla ekranów 16:9 i 4:3, aby pomóc w określeniu idealnego miejsca dlaprojektoranastronach15 i 16. Pouwagę należy wziąć dwa wymiary, prostopadła pozioma odległość od środka ekranu (odległość projekcji) iwysokość pionowego przesunięcia projektora odpoziomego skrajuekranu (przesunięcie). Jak określić położenie projektora dla określonego rozmiaru ekranu 1. Określ wsp. kształtu ekranu, (16:9 czy 4:3)? Dla ekranu 16:9, patrz Instalacja dla ekranu o wsp. kształtu 16:9 na stronie 15. Dla ekranu 4:3, patrz Instalacja dla ekranu o wsp. kształtu 4:3 na stronie Wybierz rozmiar ekranu. 3. Korzystając z tabeli wyszukaj dane najbardziej zbliżone do rozmiaru ekranu, z którego korzystasz w lewej kolumnie 'Przekątna ekranu'. Korzystającztejwartości w poprzecznej kolumnie po prawej wyszukaj odpowiedniąśrednią odległość wartości ekranu w kolumnie nazwanej "Średnia". Jest to odległość projekcyjna. 4. W tym samym wierszu spójrz dalej w prawo i sprawdź wartość pionowego przesunięcia. Wartość ta określi ostateczne pionowe przesunięcie projektora w stosunku do krawędzi ekranu. 5. Zalecana pozycja projektora to ustawienie prostopadłe do poziomego środka ekranu, w odległości określonej w kroku 2 powyżej z przesunięciem o wartość określoną wkroku3powyżej. Np. jeśli używasz ekranu o rozmiarze 120 cali o wsp. kształtu 16:9, średnia odległość projekcji to 4829 mm a przesunięcie pionowe to 244 mm. Jeśli projektor zostanie umieszczony w innej (niż zalecana) pozycji, należy ustawić go tak, aby wycentrować obraz na ekranie. W takiej sytuacji może pojawić się pewne zniekształcenie obrazu. Użyj funkcji korekcji trapezu (Keystone), aby poprawić zniekształcenie. Patrz Korekcja trapezu na stronie 25. Jak określić zalecany rozmiar ekranu dla określonej odległości Ta metoda może być stosowana w przypadku zakupu projektora, do którego chcesz następnie dopasować ekran o wielkości odpowiedniej dla pomieszczenia. Maksymalny rozmiar ekranu ograniczony jest fizyczną przestrzenią dostępną w pokoju. 1. Określ wsp. kształtu ekranu, (16:9 czy 4:3)? Dla ekranu 16:9, patrz Instalacja dla ekranu o wsp. kształtu 16:9 na stronie 15. Dla ekranu 4:3, patrz Instalacja dla ekranu o wsp. kształtu 4:3 na stronie Zmierz odległość pomiędzy projektorem i miejscem, w którym chcesz ustawić ekran. Jest to odległość projekcyjna. 3. Odwołaj się do tabeli i znajdź wartość najbliższą zmierzonej w kolumnie średniej odległości od ekranu, oznaczonej "Średnia". Sprawdź, czy zmierzona odległość zawiera się pomiędzy minimum i maksimum, wpisanymi po obu stronach średniej odległości. 4. Korzystającztejwartości, patrz w lewo i znajdź odpowiednią przekątną ekranu w linii. Jest to docelowa wielkość obrazu z projektora umieszczonego w tej odległości. 5. W tym samym wierszu spójrz dalej w prawo i sprawdź wartość pionowego przesunięcia. Wartość ta określi ostateczne położenie ekranu w stosunku do poziomej płaszczyzny projektora. Np. jeśli masz ekran o wsp. kształtu 4:3, a zmierzona odległość projekcji wynosi 4,8 m (4800 mm), najbliższą wartością w kolumnie "Średnia" to 4851 mm. Patrząc w bok w tej linii widzimy, że wymagany jest ekran 2500 mm (2,5 m). Jeśli możesz uzyskać ekrany w rozmiarach podanych w miarach imperialnych, podane rozmiary ekranów po obu stronach ekranu 2,5 m to ekrany 8' i 9'. Sprawdzenie minimalnej i maksymalnej wartości odległości projekcji dla tych rozmiarów ekranów, wskazuje że zmierzona odległość projekcji wynosząca 4,8 m, będzie pasować do ekranów 2,5 m i 8'. Projektor możebyć dostrojony (za pomocą funkcji powiększenia) do wyświetlania na tych rozmiarach przy tej odległości projekcyjnej. Pamiętaj, żeteekranymają różne wartości przesunięcia w pionie. 14 Ustawienie projektora

15 Instalacja dla ekranu o wsp. kształtu 16:9 Instalacja sufitowa Przekątna Przesunięcie Wysokość Odległość projekcji Ekran Sufit Środek obiektywu Instalacja podłogowa Przekątna Wysokość Przesunięcie Ekran Środek obiektywu Odległość projekcji Podłoga Przekątna ekranu 16:9 stopy cale mm Odległość od ekranu w mm Min. długość (przy maks. zbliżeniu) Średnia Maks. długość (przy min. zbliżeniu) Powyższe dane są przybliżone i mogą się nieznacznie różnić od rzeczywistych pomiarów. Przesunięcie pionowe wmm Ustawienie projektora 15

16 Instalacja dla ekranu o wsp. kształtu 4:3 Ilustracje poniżej są przeznaczone dla użytkowników posiadających już ekrany o współczynniku kształtu 4:3 lub zamierzają zakupić takie ekrany, aby oglądać obraz z projektora o wsp. kształtu 16:9. Instalacja sufitowa Przekątna Przesunięcie Odległość projekcji Sufit Instalacja podłogowa Przekątna Wysokość obrazu Ekran Środek obiektywu Środek obiektywu Wysokość obrazu Ekran Przesunięcie Odległość projekcji Podłoga Przekątna ekranu 4:3 stopy cale mm Odległość od ekranu w mm Min. długość (przy maks. zbliżeniu) Średnia Maks. długość (przy min. zbliżeniu) Przesunięcie pionowe wmm Powyższe dane są przybliżone i mogą się nieznacznie różnić od rzeczywistych pomiarów. 16 Ustawienie projektora

17 Połączenia Projektor można podłączyć do każdego rodzaju sprzętu wideo, takiego jak magnetowid, odtwarzacz DVD, cyfrowy tuner, dekoder telewizji kablowej lub satelitarnej, konsola gier wideo lub aparat cyfrowy. Można go również podłączyć do komputera PC stacjonarnego lub przenośnego lub komputera Apple Macintosh. Projektor może być jednocześnie podłączony do wielu urządzeń wideo, dzięki użyciu wielu kabli. Wystarczy wtedy tylko wybrać odpowiedni sygnał wejściowy dla projekcji. Podłączając źródło sygnału do projektora upewnij się, że: 1. Wszystkie łączone urządzenia są wyłączone. 2. Użyte są prawidłowe kable sygnałowe dla danego źródła. 3. Kable są dokładnie podłączone. Zwróć uwagę, że kable przedstawione w poniższych schematach połączeń mogły nie być dołączone do projektora (Patrz strona 8, aby dowiedzieć się o akcesoriach dołączonych do projektora). Większość kabli jest powszechnie dostępna w sprzedaży w sklepach z elektroniką. Podłączanie urządzeń wideo Możesz podłączyć projektor do różnych źródeł wideo, które posiadają jedno z poniższych gniazd wyjściowych: DVI Component Video S-Video Wideo (kompozytowe) Należy jedynie podłączyć projektor do źródławideozużyciem jednej z powyższych metod, z których jednak każda oferuje obraz innej jakości. Wybrana metoda zależeć będzie zapewne od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem poniżej: Najlepsza jakość wideo Najlepsza dostępna metoda podłączenia sygnału wideo to DVI, jeśli urządzenie zapewniające sygnał źródłowy jest wyposażone w gniazdo DVI. W zależności od rodzaju złącza DVI, można cieszyć się zcyfrowejjakości wideo lub obrazu high-end. Sposób podłączenia projektora do urządzenia z sygnałem DVI i inne szczegóły opisano w sekcji Podłączanie urządzeniazsygnałemdvi nastronie19. Jeśliniemadostępnych źródeł sygnału DVI, drugim pod względem jakości sygnałem wideo jest sygnał podłączany do projektora poprzez złącze i kabel Component Video (inny niż composite Video). Cyfrowy tuner TV i odtwarzacze DVD mają standardowo wyjście Component Video, dlatego jeśli taka opcja istnieje, ta metoda połączenia powinna być stosowana zamiast S-Video lub (composite) Video. Sposób podłączenia projektora do komponentowego urządzenia wideo opisano w Podłączanie do źródła wideo komponentowego na stronie 20. Dobra jakość wideo S-Video oferuje dobrą jakość wideo analogowego, w porównaniu ze standardowym wideo kompozytowym. Jeśli posiadasz gniazda wyjściowe wideo i S-Video w urządzeniu wideo, preferowanym wyjściem powinno być S-Video. Sposób podłączenia projektora do urządzenia S-Video opisano w Podłączanie źródłas-video nastronie21. Najniższa jakość wideo Analogowe wideo kompozytowe oferuje całkowicie akceptowalną, lecz będącą poniżej optymalnej jakość obrazu i stanowi ostatnią z opisanych tu metod połączenia. Połączenia 17

18 Sposób podłączenia projektora do kompozytowego urządzenia wideo opisano w sekcji Podłączanie do źródła wideo kompozytowego na stronie 22. Podłączanie dźwięku Projektor ma wbudowany głośnik monofoniczny mający zapewniać podstawowe i proste sygnały dźwiękowe. Wszystkie wejściowe sygnały stereo (jeśli podłączone) są sumowane i odtwarzane przez monofoniczny głośnik projektora. Jeśli posiadasz osobny system dźwiękowy, najlepiej jest podłączyć wyjście audio urządzenia wideo do tego systemu dźwiękowego, nie zaś do monofonicznego systemu projektora. Połączenia audio przedstawione w dalszej części podręcznika pełnią jedynie rolę informacyjną. Nie musisz podłączać dźwięku do o projektora, jeśli posiadasz zewnętrzny system odtwarzania dźwięku lub dźwiękniejest wymagany. 18 Połączenia

19 Podłączanie urządzenia z sygnałem DVI Projektor jest wyposażonywgniazdowejścia DVI-I pozwalające na podłączenie urządzenia zapewniającego sygnał DVI, takiego jak odtwarzacz DVD lub urządzenia zapewniającego sygnał VGA, takiego jak laptop lub komputer stacjonarny. Istnieją trzy rodzaje złącza DVI: DVI-A, DVI-D oraz DVI-I. Gniazdo DVI-I to zintegrowane złącze obsługujące dwa formaty: DVI-A i DVI-D. Format DVI-A jest stosowany do przenoszenia sygnału DVI na ekran analogowy (VGA) i vice-versa. Mimo tego że dochodzi do pewnej utraty jakości sygnału podczas konwersji, ten format i tak zapewnia wyższą jakość obrazu niż standardowe połączenie VGA. Format DVI-D jest stosowany do bezpośredniego przenoszenia cyfrowego sygnału na ekran cyfrowy bez konwersji sygnału. Całkowicie cyfrowe połączenie zapewnia większą szybkość iwyższą jakość obrazu niż połączenie analogowe, z uwagi na własności formatu cyfrowego. Formaty DVI-A i DVI-D nie są wymienne. Nie można podłączyć złącza formatu DVI-A do sprzętu DVI-D. Upewnij się jakiego formatu potrzebujesz przed zakupem kabla. Możesz również zakupić kabel DVI-I, który będzie bardziej przydatny we wszystkich konfiguracjach połączeń DVI. Sprawdź, czyurządzenie źródłowe wideo posiada wolne gniazdo wyjściowe DVI lub VGA (D-Sub): Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia. Aby podłączyć projektor do źródła sygnału DVI lub komputera (przez kable DVI lub VGA do kabla DVI-A): Z kablem DVI (DVI-I lub DVI-D) Z kablem VGA na DVI-A 1. Podłącz jeden koniec kabla do gniazda wyjścia DVI urządzenia źródłowego DVI. 2. Podłącz drugi koniec kabla do gniazda wejścia sygnału DVI-I projektora. 1. Weź kabel VGA na DVI-A i podłącz koniec VGA do gniazda wyjścia D-Sub komputera. 2. Podłącz drugi koniec kabla (DVI) VGA na DVI-A do gniazda wejścia sygnału DVI-I projektora. 3. Jeśli chcesz korzystać zgłośnika projektora (zmiksowane mono), weź odpowiedni kabel audio i podłącz jeden koniec do gniazd wyjścia audio urządzenia wideo a drugi koniec do gniazda AUDIO projektora. Po podłączeniu, dźwięk można kontrolować ustawieniami głośności i wyciszania projektora. Więcej informacji w sekcjach Cichy i Głośność nastronie34. Komputer przenośny lub stacjonarny Kabel audio Kabel VGA na DVI-A Urządzenie audio-wideo (AV) Kabel DVI-D lub DVI-I Kabel audio Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora. Zazwyczaj zewnętrzny ekran można włączyć iwyłączyć kombinacją klawiszy, taką jak FN + F3 lub CRT/LCD. Znajdź na laptopie klawisz funkcyjny, oznaczony CRT/LCD lub klawisz z symbolem monitora. Jednocześnie naciśnij FN i oznaczony klawisz funkcyjny. Odwołaj się do dokumentacji laptopa, aby poznać kombinację klawiszy. Połączenia 19

20 Podłączanie do źródła wideo komponentowego Projektor jest wyposażony w dwa gniazda Component Video. Można jednocześnie podłączyć dwa różne urządzenia Component Video. Sprawdźźródłowe urządzenie wideo i określ, czy posiada ono wolny zestaw gniazd wyjściowych wideo komponentowego: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia. Aby podłączyć projektor do źródła sygnału wideo komponentowego (Component Video): 1. Podłącz koniec kabla Component Video z trzema wtyczkami typu RCA do gniazd wyjścia Component Video urządzenia źródłowego wideo. Dopasuj kolory wtyczek do kolorów gniazd; zielony z zielonym, niebieski z niebieskim i czerwony z czerwonym. 2. Podłącz drugi koniec z trzema wtyczkami RCA do gniazd YPb(Cb)Pr(Cr) projektora. Znów, dopasuj kolory wtyczek do kolorów gniazd; zielony z zielonym, niebieski z niebieskim i czerwony z czerwonym. 3. Jeśli chcesz korzystać zgłośnika projektora (zmiksowane mono), weź odpowiedni kabel audio i podłącz jeden koniec do gniazd wyjścia audio urządzenia wideo a drugi koniec do gniazda AUDIO projektora. Po podłączeniu, dźwięk można kontrolować ustawieniami głośności i wyciszania projektora. Więcej informacji w sekcjach Cichy i Głośność nastronie34. Końcowe połączenie powinno być zgodne z poniższym diagramem: Urządzenie A/V Kabel Component Video lub: Kabel audio Jeśli podłączysz projektor do tunera High Definition TV (HDTV), obsługiwane będą następujące standardy: 480i 480p 576i 576p 720p (50/ 60 Hz) 1080i (50/ 60 Hz) Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk stereo. Szczegóły opisano w sekcji Podłączanie dźwięku na stronie 18. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a wybrano prawidłowe źródło wideo, sprawdź, czy urządzenie wideo jest włączone i działa prawidłowo. Należy sprawdzić także, czy podłączone kable sygnałowe są prawidłowo połączone. 20 Połączenia

21 Podłączanie źródła S-Video Sprawdź, czyurządzenie wideo posiada wolne gniazdo wyjściowe S-Video: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia. Aby podłączyć projektor do źródła S-Video: 1. Podłącz jeden koniec kabla S-Video (wyposażenie opcjonalne) do gniazda wyjścia urządzenia źródłowego wideo. 2. Podłącz drugi koniec kabla S-Video do gniazda S-VIDEO projektora. 3. Jeśli chcesz korzystać zgłośnika projektora (zmiksowane mono), weź odpowiedni kabel audio i podłącz jeden koniec do gniazd wyjścia audio urządzenia wideo a drugi koniec do gniazda AUDIO projektora. Po podłączeniu, dźwięk można kontrolować ustawieniami głośności i wyciszania projektora. Więcej informacji w sekcjach Cichy i Głośność nastronie34. Końcowe połączenie powinno być zgodne z poniższym diagramem: Urządzenie A/V Kabel S-Video Kabel audio Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk stereo. Szczegóły opisano w sekcji Podłączanie dźwięku na stronie 18. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a wybrano prawidłowe źródło wideo, sprawdź, czy urządzenie wideo jest włączone i działa prawidłowo. Należy sprawdzić także, czy podłączone kable sygnałowe są prawidłowo połączone. Jeśli projektor i źródło wideo podłączone są już kanałem wideo komponentowego, nie musisz podłączać tego urządzenia kanałem S-Video, który stanowi wówczas zbędne połączenie obrazu o niższej jakości. Szczegóły opisano w sekcji Podłączanie urządzeń wideo na stronie 17. Połączenia 21

22 Podłączanie do źródła wideo kompozytowego Sprawdź, czy urządzenie wideo posiada wolne gniazdo wyjściowe Composite Video: Jeśli tak, kontynuuj wykonywanie procedury. Jeśli nie, musisz wybrać inną metodę podłączenia tego urządzenia. Aby podłączyć projektor do źródła wideo kompozytowego: 1. Podłącz jeden koniec kabla Video (wyposażenie opcjonalne) do gniazda wyjścia Composite Video urządzenia źródłowego wideo. 2. Podłącz drugi koniec kabla wideo do gniazda VIDEO projektora. 3. Jeśli chcesz korzystać zgłośnika projektora (zmiksowane mono), weź odpowiedni kabel audio i podłącz jeden koniec do gniazd wyjścia audio urządzenia wideo a drugi koniec do gniazda AUDIO projektora. Po podłączeniu, dźwięk można kontrolować ustawieniami głośności i wyciszania projektora. Więcej informacji w sekcjach Cichy i Głośność nastronie34. Końcowe połączenie powinno być zgodne z poniższym diagramem: Urządzenie A/V Kabel wideo Kabel audio Projektor odtwarza jedynie zsumowany dźwięk mono, nawet jeśli podłączony jest dźwięk stereo. Szczegóły opisano w sekcji Podłączanie dźwięku na stronie 18. Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a wybrano prawidłowe źródło wideo, sprawdź, czy urządzenie wideo jest włączone i działa prawidłowo. Należy sprawdzić także, czy podłączone kable sygnałowe są prawidłowo połączone. Korzystaj z połączenia wideo kompozytowego tylko jeśli wejścia wideo komponentowego i S-Video nie są dostępne. Szczegóły opisano w sekcji Podłączanie urządzeń wideo na stronie Połączenia

23 C C T T Obsługa Inicjalizacja 1. Podłącz przewód zasilający do projektora i do gniazdka zasilającego. Włącz gniazdko ścienne (jeśli posiada włącznik). Sprawdź, czy kontrolka zasilania na projektorze świeci się na pomarańczowo po włączeniu zasilania. 2. Zdejmij osłonę obiektywu. Jeśli się ją pozostawi, może ona ulec deformacji z powodu gorąca. 3. Wciśnij i przytrzymaj przez dwie sekundy przycisk I POWER na pilocie lub projektorze, by go uruchomić. Kontrolka zasilania błyska i świeci się na zielono, gdy urządzenie jest włączone. Procedura rozruchu trwa około 30 sekund po naciśnięciu I POWER.Wpóźniejszym etapie rozruchu wyświetlane jest logo BenQ. (W razie konieczności) Obróć pierścień ostrości, aby wyregulować czystość obrazu. Jeśli projektor jest nadal gorący po poprzedniej aktywności, przez włączeniem zasilania lampy będzie chłodził ją przez około 90 sekund. 4. Włącz wszystkie podłączone urządzenia. 5. Projektor rozpoczyna wyszukiwanie sygnałów wejściowych. Skanowane obecnie źródło sygnału wejściowego wyświetlane jest pośrodku ekranu. Jeśli projektor nie wykryje odpowiedniego sygnału, komunikat wyszukiwania będzie wyświetlany do momentu odnalezienia sygnału wejściowego. Można również nacisnąć SOURCE na projektorze lub pilocie, aby wybraćżądany sygnał wejściowy. Więcej informacji w sekcji Przełączanie sygnału wejściowego na stronie 23. Jeśli częstotliwość/rozdzielczość sygnału wejściowego przekracza zakres pracy projektora, na pustym ekranie wyświetlony zostanie komunikat Out of Range (Poza zakresem). Przełącz na sygnał wejściowy kompatybilny z rozdzielczością projektora lub zmień sygnał wejściowy na niższe ustawienie. Szczegóły opisano w sekcji Tabela czasów na stronie 45. Przełączanie sygnału wejściowego Projektor może być jednocześnie podłączony do wielu urządzeń. Ale może wyświetlać tylko sygnał z jednego na raz. Aby wybrać dany sygnałwejściowy, wciśnijjedenzprzyciskówźródła (Video, S-Video, DVI-A, DVI-D, Component Video 1, lub Component Video 2) na pilocie, lub przełączaj dostępne źródła wejściowe, wciskając przycisksource na projektorze. Po każdym naciśnięciu przycisku nazwa wybranego źródła będzie przez 3 sekundy wyświetlana po środku ekranu. Poziom jasności wyświetlanego obrazu będzie zmieniał się wraz zprzełączaniem poszczególnych typów sygnału wejściowego. Prezentacje danych komputerowych (grafika) zawierające głównie obrazy nieruchome są zazwyczaj jaśniejsze od "wideo", przy którym wyświetlane są głównie obrazy ruchome (filmy). Rodzaj sygnału wejściowego wpływa na opcje dostępne w trybie aplikacji (zastosowania). Szczegóły opisano w sekcji 2. Wybór trybu zastosowania na stronie 28. Obsługa 23

24 C T Regulacja obrazu z projektora Regulacja kąta projekcji Projektor wyposażony jest w 1 szybko zwalnianą przednią stopkę regulatora i 1 tylną stopkę regulatora. Ten system regulatorów służy dozmianywysokości projektora i kąta projekcji. W celu regulacji projektora: 1. Wciśnij przedni przycisk regulacji i podnieś przód projektora. Po ustawieniu obrazu w żądanym miejscu, zwolnij przedni przycisk regulacji, aby zablokować nóżkę. Nie patrz w obiektyw, gdy lampa jest włączona. Silne światło lampy może spowodować uszkodzenie oczu. Uważaj podczas naciskania przycisku regulacji, gdyż jest on umieszczony obok kratki wentylacyjnej, z której wydobywa się gorące powietrze. 2. Kręć tylnymi stopkami regulującymi w celu precyzyjnego wyregulowania kąta poziomego. Aby wsunąć stopkę, przytrzymaj projektor, jednocześnie naciskając przedni przycisk regulatora, a następnie powoli opuść projektor. Wkręć tylną stopkę regulatora w przeciwną stronę. Jeśli ekran i projektor nie są do siebie prostopadłe, wyświetlany obraz będzie w pionie zniekształcony w stronę trapezu. Aby temu zapobiec, należy wyregulować wartość korekcji trapezu w menu obrazu, za pomocą panelu kontrolnego lub pilota. Automatyczna regulacja obrazu W niektórych sytuacjach może zaistnieć konieczność dostrojenia jakości obrazu. Aby to uczynić, wciśnij AUTO na panelu sterowania projektora lub na pilocie. W przeciągu 3 sekund, wbudowana, inteligentna funkcja automatycznego dostrajania przestawi funkcje częstotliwości i zegara, wybierającnajlepszą jakość obrazu. Obecne źródło informacji zostanie wyświetlone w prawym dolnym rogu ekranu na 3 sekundy. Ta funkcja działa tylko po podłączeniu komputera. Podczas działania funkcji Auto ekran będzie pusty. Precyzyjna regulacja wielkości i czystości obrazu 1. Ustaw odpowiednią wielkość wyświetlanego obrazu przy użyciu pierścienia powiększającego na obiektywie. 2. Następnie ustaw ostrość obrazu za pomocą pierścienia ostrości. 24 Obsługa

25 C T Korekcja trapezu Mianem trapezu określa się sytuację, gdy dolna lub górna krawędź wyświetlanego obrazu jest wyraźnie szersza. Ma to miejsce, gdy projektor nie stoi prostopadle do ekranu. Abytopoprawić, poza regulacją kąta projekcji projektora, należy przeprowadzić JEDNĄ zponiższych czynności. Wciśnij / lub / na projektorze, aby wyświetlić pasek stanu oznaczony Trapez. Wciśnij /, aby poprawić kształt trapezu na górze obrazu. Wciśnij /, aby poprawić kształt trapezu na dole obrazu. Wciśnij lub na pilocie, aby wyświetlić pasek stanu oznaczony Trapez, wciśnij, aby poprawić kształt trapezu na górze obrazu lub, aby poprawić kształt trapezu na dole obrazu. Wciśnij MENU na projektorze lub na pilocie. Przejdź do Obraz > Trapez i reguluj ustawienia naciskając / / / na projektorze lub Lewo/ Prawo na pilocie. Na przykład, Wciśnij / na projektorze lub Wciśnij na pilocie lub C Wciśnij / na projektorze lub Lewo na pilocie będąc w menu Obraz--> Trapez. Keystone 0 Keystone -6 Wciśnij / na projektorze lub Wciśnij na pilocie lub Wciśnij / na projektorze lub Prawo na pilocie będąc w menu Obraz --> Trapez. Keystone 0 Keystone +6 Obsługa 25

26 Obsługanadużych wysokościach Zalecamy używanie trybu wysokiego poziomu w miejscach położonych na wysokości powyżej 1000 m n.p.m. lub o temperaturze powyżej 40 C oraz zawsze, gdy projektor używany jest przed długi czas bez wyłączenia (>10 godzin). Aby włączyć tryb wysokiego poziomu (dużej wysokości) wybierz Włączony naciskając Lewo/ Prawo na projektorze lub pilocie. Pojawia się komunikat potwierdzenia. Wciśnij AUTO. Zalecamy użycie trybu wysokiego poziomu przez wybranie Wł. w środowiskach położonych powyżej 1000 m i przy temperaturze powyżej 40 C. Czy chcesz włączyć tryb wysokiego poziomu? Tak Auto Nie Przy następnym włączeniu projektora, podczas uruchamiania pojawi się przypominający komunikat. Obecny status Tryb wysokiego poziomu (Wł.) Ten tryb używany jest w celu ochrony projektora w ekstremalnych środowiskach i może powodować większą szybkość wentylatora. Operowanie w trybie wysokiego poziomu może spowodować większą emisję decybeli szumu działania, ponieważ konieczna jest większa prędkość działania wentylatora w celu zwiększenia chłodzenia i wydajności. Jeśli użyjesz projektora w innych środowiskach ekstremalnych, niż opisano powyżej, może on wykazywać objawy automatycznego wyłączenia w celu ochrony projektora przed przegrzaniem. W takich przypadkach przełączyć go na tryb wysokiego poziomu, aby rozwiązać te problemy. Nie jest to jednak stan, w którym projektor może działać we wszystkich nieprzyjaznych środowiskach. Personalizacja wyświetlania menu projektora Menu ekranowe (OSD) można zmieniać zgodnie z preferencjami. Poniższe ustawienia nie wpływają na ustawienia projektora, jego obsługę lub działanie. Czas uruchomienia OSD w menu Ustawień ustawia czas przez który menu ekranowe będzie pozostawało włączone po ostatnim naciśnięciu przycisku. Dostępny zakres to od 5 do 100 sekund. Język w menu Advance (Zaawansowane) pozwala ustawić język menu ekranowych. Przy pomocy Lewo/ Prawo na projektorze lub pilocie, wybierz odpowiedni język. Ekran początkowy w menu Advance pozwala na wybór logo wyświetlanego podczas uruchamiania projektora. 26 Obsługa

27 Optymalizacja obrazu Aby zoptymalizować obraz, użyj przycisków na projektorze lub pilocie lub też menu ekranowych. Aby dowiedzieć się jak korzystać z menu, patrz Korzystanie z menu na stronie 30. Poniższe instrukcje są opcjonalne. Nie trzeba postępować zgodnie z każdym opisanym krokiem. Zależy toodwymaganejjakości obrazu. 1. Wybór współczynnika kształtu Tzw. współczynnik kształtu to stosunek pomiędzy szerokością a wysokością obrazu. Telewizory cyfrowe zwykle korzystają z wsp. kształtu 16:9, wyjściowego dla tego projektora, a większość analogowych telewizorów korzysta z wsp. kształtu 4:3. Można zmieniać współczynnik kształtu obrazu z projektora (niezależnie od współczynnika źródła sygnału) korzystając z przycisków Aspect na pilocie, naciskając ASPECT na projektorze lub zmieniając ustawieniawmenu Pro-Picture > Format obrazu. Wybierz współczynnik kształtu, aby dopasować go do wymogów sygnału i wyświetlania. Dostępne są trzy współczynniki kształtu. Na poniższych ilustracjach, fragmenty oznaczone na szaro to obszary nieaktywne, a białe to obszary aktywne :9 (wyjściowe): Skaluje obraz, tak aby wyświetlać go w środku ekranu o wsp. kształtu 16:9. To ustawienie jest najlepsze dla obrazów już charakteryzujących się wsp. kształtu 16:9, takich jak te z telewizora typu high definition, ponieważ pozwala na ich wyświetlanie bez zmiany wsp. kształtu. C C T T 2. 4:3: Skaluje obraz, tak aby wyświetlać go w środku ekranu o wsp. kształtu 4:3. To ustawienie jest najlepsze dla obrazów charakteryzujących się wsp. kształtu 4:3, takich jak te ze standardowego telewizora i filmów DVD o wsp. kształtu 4:3, ponieważ pozwala na ich wyświetlanie bez zmiany wsp. kształtu. 3. Prawdziwy: Sygnał źródłowy jest mapowany w stosunku 1 do 1 bez skalowania a obraz jest wyświetlany wcentrumekranu. Obsługa 27

28 2. Wybór trybu zastosowania Projektor posiada kilka zapisanych, gotowych trybów aplikacji, które możesz wybrać dla zastosowania wdanymśrodowisku pracy i przy danym typie sygnału wejściowego. Aby wybrać odpowiedni do potrzeb tryb pracy, wciśnij MODE. Tryby obrazu dostępne są dla różnych typów sygnałów, pokazanych poniżej. Sygnał wejściowy PC/ DVI-A 1. Tryb najjaśniejszy: maksymalna jasność wyświetlanego obrazu. Ten tryb jest odpowiedni dla środowisk, w których wymagana jest największa jasność, np. w dobrze oświetlonym pomieszczeniu. 2. Tryb prezentacji (wyjściowy): przeznaczony do prezentacji. W tym trybie jasność jest zwiększona i dostosowana do kolorów komputera lub notebooka. 3. Tryb zdjęć: przeznaczony do oglądania cyfrowych zdjęć w pomieszczeniu. 4. Tryb gier: odpowiedni do grania w gry komputerowe w jasnym pomieszczeniu. 5. Tryb wideo: odpowiedni do odtwarzania filmów, wideoklipów z kamer cyfrowych lub DV przez wejście PC, najlepiej w zaciemnionym (słabo oświetlonym) otoczeniu. Sygnał wejściowy DVI-D/ YPbPr/ S-Video/ Video 1. Tryb kina domowego (Home Theater) (wyjściowy): nieznacznie jaśniejszy od trybu kinowego i odpowiedni do stosowania w pomieszczeniach o słabym natężeniu oświetlenia. 2. Tryb kinowy: z dobrze wyważonym nasyceniem kolorów i kontrastem z niskim poziomem jasności. Najlepszy do oglądania filmów w całkowicie ciemnym pomieszczeniu (takim jak w kinie). 3. Tryb gier: odpowiedni do grania w gry wideo w jasnym pomieszczeniu. 4. Tryb zdjęć: przeznaczony do oglądania cyfrowych zdjęć w pomieszczeniu. 5. Pokój dzienny: w tym trybie zwiększono jasność - najlepszy do stosowania w pokojach o zwykłym natężeniu oświetlenia. Odpowiedni do oglądania programów w telewizji, grania w gry lub oglądania jasnych filmów. 3. Inne regulacje Poniższe regulacje można przeprowadzać albo poprzez pilota albo przez system menu ekranowych. Aby wykorzystać pilota, wciskaj przyciski o oznaczeniu zgodnym z funkcją, jakiej potrzebujesz. Aby używać systemu menu ekranowych, wciśnij przycisk MENU iprzejdź do menu Obraz. Podświetl wymaganą funkcję wciskając Góra lub Dół. 1. Regulacja jasności Aby wyregulować wartość, wciskaj Lewo/ Prawo na pilocie lub projektorze. Im wyższa wartość,tymjaśniejszy obraz. Odpowiednio, im niższe ustawienie, tym ciemniejszy obraz. Wyreguluj to ustawienie tak, aby czarne obszary obrazu były rzeczywiście ciemne, ale żeby widoczne w nich były detale. Możliwe, że środek obrazu z projektora może wydawać się nieznacznie jaśniejszy niż rogi obrazu. Jest to normalne, ponieważ projektor nie przenosi jasności równomiernie na całym rzucanym obrazie, co powoduje nierównomierny rozkład jasności na oglądanym obrazie Obsługa

29 2. Regulacja kontrastu Aby wyregulować wartość, wciskaj Lewo/ Prawo na pilocie lub projektorze. Im wyższa wartość,tymwiększy kontrast. Użyj tego parametru do ustawienia szczytowego poziomu bieli, po uprzednim dostosowaniu ustawienia jasności do wybranego źródła sygnału wejściowego i otoczenia projekcji. 3. Regulacja kolorów Ta funkcja jest dostępna tylko podczas stosowania niektórych źródeł sygnału. Aby wyregulować wartość, wciskaj Lewo/ Prawo na pilocie lub projektorze. Im wyższa wartość, tymżywszy i jaśniejszy kolor. Zwiększa lub zmniejsza intensywność kolorów obrazu. 4. Regulacja odcienia Ta funkcja jest dostępna tylko podczas stosowania niektórych źródeł sygnału. Aby wyregulować wartość, wciskaj Lewo/ Prawo na pilocie lub projektorze. Im mniejsza wartość, tym bardziej zielonkawy obraz. Im mniejsza wartość, tym bardziej czerwonawy obraz. Stosuj do regulacji tonacji kolorów obrazu. 5. Wybór temperatury kolorów Ta funkcja jest dostępna tylko poprzez system menu ekranowych. Aby wybrać preferowaną temperaturę kolorów, wciskaj Lewo/ Prawo na pilocie lub projektorze. Dostępne są cztery pozycje ustawień temperatury kolorów * T1: Przy najwyższej temperaturze kolorów (ustawienie T1) biel obrazu jest bardziej niebieskawa, niż przy innych ustawieniach. 2. T2: Biel obrazu przesunięta jest w stronę niebieskiego. 3. T3: Zachowanie normalnego odcienia bieli. 4. T4: Obrazy wydają się czerwonawo-białe. *O temperaturze kolorów: Istnieje wiele różnych odcieni, w różnych sytuacjach uznawanych za białe. Jedną z powszechnych metod określania bieli jest tzw. temperatura kolorów. Biel o niskiej temperaturze kolorów zdaje się być czerwonawa. Biel o wysokiej temperaturze kolorów zdaje się zawierać wsobiewięcej niebieskiego. Obsługa 29

30 C T Wyłączanie projektora I 1. Wciśnij Power - na ekranie pojawi się komunikat I owyłączeniu. Wciśnij Power ponownie, aby wyłączyć projektor. Jeśli nie chcesz go wyłączać, odczekaj parę sekund aż komunikat zniknie. 2. Kontrolka zasilania mruganapomarańczowo i lampa wyłącza się, wentylatory pracują jeszcze przez ok. 90 sekund, aby ochłodzić projektor. W celu ochrony lampy, projektor nie reaguje na żadne polecenia w trakcie procesu chłodzenia. Wyłączyc? Naciśnij jeszcze raz "POWER" aby wyłączyć. Aby skrócić czas chłodzenia, możesz aktywować funkcję szybkiego chłodzenia. Szczegóły opisano w sekcji Szybkie chłodzenie na stronie Odłącz przewód zasilający od gniazdka w ścianie. Nie odłączaj przewodu zasilania przed zakończeniem sekwencji wyłączania projektora lub podczas chłodzenia/stygnięcia projektora. Jeśli projektor nie zostanie wyłączony poprawnie, aby chronić lampę podczas prób ponownego uruchomienia, wentylatory będą działać przez kilka minut by zapewnić chłodzenie. Wciśnij I POWER ponownie, aby uruchomić projektor po zatrzymaniu się wentylatorów. Działanie menu Korzystanie z menu Projektor jest wyposażony w menu ekranowe w wielu wersjach językowych, pozwalające na przeprowadzania różnych regulacji i ustawień. Możesz ustawić językmenuekranowegowmenuadvance > Język przed rozpoczęciem korzystania z systemu menu. Do wyboru jest 17 wersji językowych. Szczegóły opisano w sekcji 4. Menu Advance na stronie 35. Poniższy przykład prezentuje sposób regulacji trapezu. 1. Wciśnij MENU na projektorze lub na pilocie, aby włączyć menu ekranowe. 4. Wyreguluj wartość trapezu wciskając Lewo/ Prawo na projektorze lub pilocie. 2. Przy pomocy Lewo/ Prawo na projektorze lub pilocie wybierz menu Obraz. 3. Wciskaj Góra/ Dół na projektorze lub pilocie, aby wybrać Trapez. 5. Wciskaj Góra na projektorze wielokrotnie lub raz MENU na pilocie, aby wyjść z menu i zapisać ustawienia. 30 Obsługa

31 System menu Menu wyświetlacza ekranowego OSD mogą różnić się wzależności od wybranego typu sygnału wejściowego. Funkcje dostępne przy różnego typu sygnałach... Pod-menu PC / DVI-A DVI-D Wideo / S-Video Component Video Obraz Obraz Pro- Picture Ustawienia Zaawansowane Informacja Tryb aplikacji Trapez Temperatura kolorów Jasność Kontrast Format Pozycja pozioma Pozycja pionowa Faza H. wielkość IRE Format Tryb aplikacji Trapez Temperatura kolorów Jasność Kontrast Kolor Barwa* IRE Format Ostrość Cichy Głośność Czas uruchomienia OSD Szybkie chłodzenie Reset Lustro Poszukiwanie sygnału wejściowego Język Ekran początkowy Tryb wysokiego poziomu Automatyczne wyłączenie Tryb ekonomiczny Źródło Źródło System Rozdzielczość Tryb aplikacji Tryb aplikacji Odpowiednik liczby Odpowiednik liczby godzin pracy lampy godzin pracy lampy Źródło Rozdzielczość Tryb aplikacji Odpowiednik liczby godzin pracy lampy *Gdy podłączony jest sygnał wideo lub S-Video, funkcja jest dostępna tylko przy wybranym systemie NTSC. Obsługa 31

32 1. Menu obrazu Regulacja niektórych parametrów obrazu jest możliwa tylko przy wyborze określonych źródeł sygnału. Ustawienia niedostępne nie są pokazane na ekranie. FUNKCJA (ustawienie wyjściowe/wartość wyjściowa) Tryb aplikacji (PC/DVI-A: prezentacja; YPbPr/ S-Video/ Video/ DVI-D: kino domowe) Trapez (0) Temperatura kolorów (w zależności od wybranego trybu aplikacji) Jasność (w zależności od wybranego źródła sygnału wejściowego) Kontrast (w zależności od wybranego źródła sygnału wejściowego) Kolor (w zależności od wybranego źródła sygnału wejściowego) Barwa (50) Opis Dostępne są gotowe tryby aplikacji, pozwalające na zoptymalizowanie obrazu projektora i dostosowanie go do potrzeb. Można też użyć przycisku MODE pilota, aby wybrać zapisane tryby aplikacji (zastosowań). Szczegóły opisano w sekcji 2. Wybór trybu zastosowania na stronie 28. Koryguje trapezoidalne zniekształcenie obrazu. Szczegóły opisano w sekcji Korekcja trapezu na stronie 25. Ustawia preferowaną temperaturę kolorów. Szczegóły opisano w sekcji 5. Wybór temperatury kolorów na stronie 29. Regulacja jasności obrazu. Szczegóły opisano w sekcji 1. Regulacja jasności na stronie 28. Regulacja różnic między ciemnymi i jasnymi obszarami obrazu. Szczegóły opisano w sekcji 2. Regulacja kontrastu na stronie 29. Zwiększa lub zmniejsza intensywność kolorów obrazu. Szczegóły opisano w sekcji 3. Regulacja kolorów na stronie 29. Regulacja tonów koloru obrazu. Szczegóły opisano w sekcji 4. Regulacja odcienia na stronie 29. Gdy źródłem sygnału jest wideo lub S-Video, funkcja dostępna jest tylko w systemie NTSC. 32 Obsługa

33 2. Menu obrazu Pro-Picture Regulacja niektórych parametrów obrazu jest możliwa tylko przy wyborze określonych źródeł sygnału. Ustawienia niedostępne nie są pokazane na ekranie. FUNKCJA (ustawienie wyjściowe/wartość wyjściowa) IRE (0) Format (16:9) Pozycja pozioma (0) Pozycja pionowa (0) Faza (w zależności od wybranego źródła sygnału wejściowego) H. wielkość (0) Ostrość (15) Opis Sygnał wideo w skali szarości jest mierzony w jednostkach IRE. W niektórych krajach używających standardu TV NTSC, skala szarości jest mierzona od 7.5 IRE (czarny) do 100 IRE (biały). W innych krajach używających urządzeń PAL lub japońskiego standardu NTSC skala szarości jest mierzona od 0 IRE (czarny) do 100 IRE (biały). Zalecamy sprawdzenie, czy źródło sygnału rozpoczęło pracę od 0 IRE czy 7.5 IRE i wybór odpowiedniej opcji. Dostępne są trzy ustawienia współczynnika kształtu. Szczegóły opisano w sekcji 1. Wybór współczynnika kształtu na stronie :9 (dla szerokich ekranów) 2. Rzeczywisty 3. 4:3 (dla ekranów standardowych) Format obrazu 16:9 przekazywany jest tylko przez wejście komponentowego wideo, jeśli podawany jest prawidłowy sygnał formatu 16:9. Więcej informacji w sekcjach Podłączanie do źródła wideo komponentowego na stronie 20 oraz Uzyskiwanie preferowanego rozmiaru obrazu z projektora na stronie 13. Regulacja poziomej pozycji wyświetlanego obrazu. Regulacja pionowej pozycji wyświetlanego obrazu. Ta funkcja pozwala na regulację fazy zegara w celu ograniczenia zniekształceń obrazu. Regulacja szerokości wyświetlanego obrazu. Regulacja obrazu między ostrzejszymi i miększymi ustawieniami Obsługa 33

34 3. Menu ustawień FUNKCJA (ustawienie wyjściowe/wartość wyjściowa) Cichy (wyłączone) Głośność (5) Czas uruchomienia OSD (10) Szybkie chłodzenie (wyłączone) Reset Opis Włączenie i wyłączenie dźwięku projektora. Regulacja poziomu głośności. Ustawienie czasu, przez jaki wyświetlacz pozostaje aktywny po ostatnim naciśnięciu przycisku. Dostępnyzakrestood5do100sekund. Włączenie lub wyłączenie funkcji szybkiego chłodzenia. Wybranie Wł. powoduje włączenie funkcji i skrócenie czasu chłodzenia projektora z normalnych 90 do około 30 sekund. Przywraca wszystkie wartości ustawień fabrycznych. Pozostaną tylko następujące ustawienia: Lustro, Język, Tryb wysokiego poziomu, Faza i Pozycja pozioma. 34 Obsługa

35 4. Menu Advance FUNKCJA (ustawienie wyjściowe/wartość wyjściowa) Lustro (Podłoga przed ekranem) Poszukiwanie sygnału wejściowego (włączone) Język (English - angielski) Ekran początkowy (logo BenQ) Tryb wysokiego poziomu (wyłączone) Automatyczne wyłączenie (wyłączone) Tryb ekonomiczny (wyłączone) Opis Projektor możebyć zainstalowany na suficie lub za ekranem, z jedynym lub więcej odbiciami lustrzanymi. Skontaktuj się ze sprzedawcą w celu nabycia uchwytu do montażu sufitowego(wyposażenie dodatkowe), jeśli musisz zainstalować projektor na suficie. Patrz Wybór miejsca na stronie 12 oraz Instrukcje bezpieczeństwa dotyczące instalacji projektora pod sufitem na stronie 13, aby uzyskać więcej informacji. Włączenie automatycznej funkcji wyszukiwania sygnałów wejściowych. Jeśli skanowanieźródełjestwłączone, projektor będzie wyszukiwał sygnały wejścioweaż do ich uzyskania. Jeśli funkcja jest nieaktywna, projektor wybiera ostatni używany sygnał wejściowy. Wartość wyjściowa to 'DVI-A'. Ustawia język menu ekranowych. Dostępnych jest 17 języków: angielski, francuski, niemiecki, włoski, hiszpański, rosyjski, tradycyjny chiński, uproszczony chiński, japoński, koreański, szwedzki, holenderski, turecki, czeski, portugalski, tajski ipolski. Korzystaj z Lewo/ Prawo na projektorze lub pilocie, aby wybrać odpowiedni język. Umożliwia wybór ekranu wyświetlanego przy uruchomieniu projektora. Dostępne są trzy tryby: Domyślny (logo BenQ), czarny ekran lub niebieski ekran. Tryb działania w obszarach o dużej wysokości lub wysokiej temperaturze. Szczegóły opisano w sekcji Obsługa na dużych wysokościach na stronie 26. Ta funkcja umożliwia automatyczne wyłączenie projektora, gdy przez określony czas nie wykrywa on żadnego sygnału wejściowego. Wciskaj Lewo/ Prawo na projektorze lub pilocie, aby ustawić czas po którym automatycznie się wyłączy. Wybranie Wył. powoduje wyłączenie tej funkcji. Przy mniejszym szumie systemu lampa zużywa o 20% mniej energii i przedłuża swojążywotność.gdytentrybjestwłączony, jasność projekcji zostaje zredukowana iwyświetlane obrazy są ciemniejsze. Włączenie trybu ekonomicznego projektora przedłuża okres funkcji automatycznego wyłączenie lampy. Więcej informacji o obliczaniu całkowitego czasu użytkowania lampy opisano w sekcji Obliczanie godzin użytkowania lampy na stronie 38. Obsługa 35

36 5. Menu informacji To menu informuje o obecnym statusie projektora. Regulacja niektórych parametrów obrazu jest możliwa tylko przy wyborze określonych źródeł sygnału. Ustawienia niedostępne nie są pokazane na ekranie. FUNKCJA Źródło Rozdzielczość Opis Pokazuje obecne źródło sygnału. Pokazuje naturalną rozdzielczość sygnału wejściowego. Tryb aplikacji Pokazuje tryb wybrany w menu Obraz. Odpowiednik liczby godzin pracy lampy System Wyświetla liczbę godzin, przez które użytkowana była lampa. Pokazuje format systemu wideo: NTSC, SECAM lub PAL. 36 Obsługa

37 Konserwacja Konserwacja projektora Projektor wymaga pewnej konserwacji. Jedyną czynnością,którą należy wykonywać regularnie, jest czyszczenie obiektywu. Nigdy nie usuwaj żadnych części projektora, za wyjątkiem lampy. Jeśli jakieś części wymagają wymiany, skontaktuj się ze sprzedawcą. Czyszczenie obiektywu Obiektyw należy czyścić zawsze, gdy pojawią się na nim drobiny kurzu i zabrudzenia. Do usuwania zanieczyszczeń użyj sprężonego powietrza. Jeśli pojawi się brud lub smar, użyj papieru do obiektywów lub delikatnie przetrzyj obiektyw miękkim materiałem, zwilżonym środkiem do czyszczenia obiektywów. Nigdy nie przecieraj obiektywu szorstkim materiałem. Czyszczenie obudowy projektora Przed oczyszczeniem obudowy wyłącz projektor z użyciem procedury wyłączania opisanej w sekcji Wyłączanie projektora na stronie 30 i odłącz przewód zasilający W celu usunięcia kurzu lub zabrudzenia przetrzyj obudowę dołączoną szmatką do czyszczenia. W celu usunięcia opornych zabrudzeń lub plam, zwilż miękki materiał wodą i detergentem o neutralnym ph. Następnie przetrzyj obudowę. Nie wolno używać wosku, alkoholu, benzenu, rozpuszczalnika lub innych środków chemicznych. Mogą one uszkodzić obudowę. Przechowywanie projektora Jeśli istnieje potrzeba przechowywania projektora przez długi czas, należy postępować zgodnie z poniższymi instrukcjami. Upewnijsię, że temperatura i wilgotność w miejscu przechowywania mieszczą się w zalecanych granicach. Odwołaj się do sekcji Dane techniczne na stronie 44 lub zapytaj sprzedawcy o zakres. Schowaj stopkę regulatora. Wyjmij baterie z pilota. Zapakuj projektor do oryginalnego opakowania lub ekwiwalentu. Transport projektora Zalecane jest transportowanie projektora w oryginalnym lub ekwiwalentnym opakowaniu. Jeśli projektor jest niesiony, należy przenosić go w oryginalnym pudełku lub dołączonej miękkiej torbie do przenoszenia. Konserwacja 37

38 Informacje o lampie Obliczanie godzin użytkowania lampy Kiedy projektor działa, czas użytkowania lampy (w godzinach) jest automatycznie zliczany, dzięki wbudowanemu zegarowi. Metoda obliczania odpowiednika godzin lampy jest następująca: Całkowita (ekwiwalent) godzina lampy= 3/4 (godzin pracy w trybie ekonomicznym) + 1 (godziny w normalnym trybie) Więcej informacji o trybie ekonomicznym zawarto w sekcji Tryb ekonomiczny na stronie 35. Godziny użytkowania lampy w trybie ekonomicznym obliczane są jako 3/4 godzin trybu normalnego. Oznacza to, że używanie projektora w trybie ekonomicznym przedłuża żywotność lampyo1/3. Komunikat ostrzegawczy Gdy kontrolka lampy zapala się na czerwono lub pojawia się komunikat o konieczności wymiany lampy, zainstaluj nową lampę lub skontaktuj się ze sprzedawcą.staralampamoże powodować nieprawidłowe działanie projektora, a w niektórych przypadkach może nawet wybuchnąć. Więcej informacji o ostrzeżeniach projektora zawarto w sekcji Kontrolki na stronie 41. Kontrolki lampy i temperatury zapalą się, jeśli lampa nadmiernie się rozgrzeje. Wyłącz zasilanie i pozwól projektorowi ostygnąć przez 45 minut. Jeśli po włączeniu zasilania kontrolki Lampy i Temperatury nadal się świecą, skontaktuj się ze sprzedawcą. Poniższe komunikaty ostrzegawcze przypominają o konieczności wymiany lampy. Komunikat Status Lampa działała przez 2800 godzin. Zainstaluj nową lampę w celu uzyskania optymalnego działania urządzenia. Jeśli projektor działa normalnie w trybie ekonomicznym (patrz Tryb ekonomiczny na stronie 35), możesz kontynuować jego użytkowanie do momentu pojawienia się komunikatu o upływie 2950 godziny użytkowania lampy. Lampa działała przez 2950 godzin. Należy zamontować nową lampę, aby uniknąć niewygody, kiedy czas lampy projektora nagle się wyczerpie. Lampa działała przez ponad 3000 godzin. Ten komunikat będzie błyskał w centrum ekranu przez około 30 sekund, a wraz z nim przez 40 sekund na czerwono będzie palić się kontrolka lampy. Mocno zaleca się wymianę lampy w tym momencie. Lampa jest materiałem eksploatacyjnym. Zegar lampy w projektorze pozwala uzyskać informacje o obliczonym czasie użytkowania lampy. Wraz ze wzrostem zużycia lampy, jej jasność stopniowa spada. Jest to normalne zjawisko. Można wymieniać lampę od razu po zauważeniu, żepoziom jasności znacznie spadł. Jeśli lampy nie wymieniono wcześniej, należy to uczynić po 3000 godzin jej użytkowania. Jeślipojawisię toostrzeżenie, projektor wyłączy się za40sekund.lampa MUSI zostać wymieniona, zanim będzie można przystąpić do dalszej eksploatacji projektora. 38 Konserwacja
