3 Podręcznik użytkownika rekuperatorów HRU-MinistAir-W-450 Sterowanie Wi-Fi dla rekuperatora HRU-MinistAir-W-450 HRU-MinistCONT-WiFi 1

4 Air Volume (m 3 /h) db(a) NR10 NR Hz Central Frequency (Cycle per Second) Low Speed min. 600 mm advice 710 View from top NR20 NR NR50 NR Sterowanie rekuperatorem HRU-MinistAir-W-450 przy pomocy Wi-Fi Spis treści! ATTENTION External Pressure (Pa) Octave Sound Pressure Level (db: Overall A Scale ) Informacje dotyczące bezpieczeństwa...3 Etapy konfiguracji - opis ogólny...4 Konfiguracja - etap ROZRUCH...5 Konfiguracja - etap DOM i OGRÓD...6 Konfiguracja - etap ŚWIAT...10 Inne funkcje konfiguracji...13 Funkcje kontrolera Wi-Fi - opis ogólny...14 Interfejs - zdalne sterowanie rekuperatorem...15 * A clear space of 600 mm must be provided in front of the unit for service. 2

5 Podręcznik użytkownika rekuperatorów HRU-MinistAir-W-450 Informacje dotyczące bezpieczeństwa! ATTENTION To urządzenie musi być używane w odpowiednich warunkach, zgodnie ze specyfikacjami technicznymi i przeznaczeniem urządzenia. (W innym przypadku, odpowiedzialność za ewentualne awarie spada na użytkownika.) Nieuprawnione osoby nie mogą ingerować w działanie urządzenia i/lub nie mogą stosować nieoryginalnych części zamiennych. (W innym przypadku, odpowiedzialność za ewentualne awarie spada na użytkownika.) Nie należy instalować tego urządzenia w magazynach chłodniczych, na ogrzewanych basenach lub w innych lokalizacjach, w których występują znaczne różnice wilgotności i temperatury. (Niezastosowanie się do tego ostrzeżenia może doprowadzić do porażenia prądem elektrycznym lub wadliwego działania urządzenia.) Nie należy instalować tego urządzenia w miejscach, w których będzie ono wystawione na bezpośrednie opady deszczu. (Niezastosowanie się do tego ostrzeżenia może doprowadzić do porażenia prądem elektrycznym lub wadliwego działania urządzenia.) Nie należy instalować tego urządzenia w miejscu, w którym występują opary kwasowe, alkaliczne lub opary rozpuszczalników organicznych, opary farb lub inne gazy toksyczne, gazy zawierające składniki korozyjne lub dym olejowy o wysokim zagęszczeniu. (Niezastosowanie się do tego ostrzeżenia może doprowadzić nie tylko do wadliwego działania urządzenia, lecz również do pożaru, przebicia prądu i porażenia prądem elektrycznym.) Nie należy używać tego urządzenia poza zakresem jego napięcia znamionowego i zakresem zdolności sterowania. Urządzenie to należy instalować w środowisku, w którym występują temperatury w zakresie od 0 C do +40 C, a wilgotność względna jest niższa niż 80%. Jeżeli występuje ryzyko skraplania się pary wodnej, należy ogrzewać świeże powietrze zewnętrzne za pomocą nagrzewnicy kanałowej, itp. Do zamontowania urządzenia należy wybrać odpowiednio wytrzymałe miejsce i zamontować urządzenie w prawidłowy i bezpieczny sposób. Należy zastosować wyznaczone przewody elektryczne do wykonania podłączeń w tablicy rozdzielczej i podłączyć przewody w prawidłowy sposób, aby uniemożliwić ich rozłączenie. (Nieprawidłowe podłączenie przewodów może spowodować pożar.) W przypadku prowadzenia metalowych przewodów przez ściany drewnianych budynków, które są wyłożone siatką metalową pod tynk, siatką drucianą lub blachą, należy je instalować w taki sposób, aby nie wystąpiło zwarcie pomiędzy przewodami i siatką metalową pod tynk, siatką drucianą lub blachą. (Przebicie prądu może spowodować zapłon.) Przewody zewnętrzne, poprowadzone od głównego urządzenia muszą być pochylone pod kątem (1/30 lub więcej) do dołu w kierunku obszaru zewnętrznego i odpowiednio izolowane. (Woda deszczowa dostająca się do przewodów może spowodować przebicia prądu, pożar lub może uszkodzić wyposażenie pomieszczeń.) Podczas instalacji urządzenia należy stosować rękawice ochronne. (Niezastosowanie się do tego ostrzeżenia może doprowadzić do obrażeń ciała.) Dedykowany wyłącznik musi być zamontowany na początku obwodu zasilania głównego. Musi być zapewniona możliwość zamykania tego wyłącznika (zamek i kluczyk). Zachować odległość 3 m pomiędzy korpusem centrali i pokojowym panelem sterowania, które są połączone za pomocą przewodów. To urządzenie nie może być rozmontowywane w żadnych okolicznościach. Tylko upoważnieni technicy są uprawnieni do wykonywania demontażu i napraw urządzenia. (Niezastosowanie się do tego ostrzeżenia może doprowadzić do pożaru, porażenia prądem elektrycznym lub obrażeń ciała.) Urządzenie musi być podłączone do uziemienia w prawidłowy sposób. (Wadliwe działanie lub przebicia prądu mogą spowodować porażenie prądem elektrycznym.)) Odłącznik posiadający minimalną przerwę wynoszącą 3 mm pomiędzy stykami, na wszystkich biegunach, musi być zamontowany w celu odłączania zasilania. Uwaga: Instalacje, które nie są określone w instrukcji montażu i obsługi nie są objęte zakresem gwarancji. 3

6 Etapy konfiguracji Wybierając rekuperator HRU-MinistAir-W-450 z kontrolerem Wi-Fi, wybraliśmy wygodę w dostarczaniu świeżego powietrza do naszego domu z dowolnego miejsca na świecie, w dowolnej chwili. W pełni wykorzystamy jego dogodne możliwości dokonując poniższych konfiguracji. Konfiguracja obsługi rekuperatora za pomocą urządzenia typu smartfon/tablet/komputer - zwanych dalej urządzenia mobilne - odbywa się w trzech etapach: 1. Pierwszy etap o nazwie ROZRUCH Jest to konfiguracja połączenia, które nawiążemy z rekuperatorem będąc w jego bliskim otoczeniu ( do kilku metrów). Połączenie takie ma zastosowanie w sytuacji gdy rekuperator został dostarczony do nowobudowanego domu, w którym nie ma jeszcze podłączonej instalacji sieci internetowej a chcemy sprawdzić przy dostawie działanie urządzenia. 2. Drugi etap o nazwie DOM i OGRÓD Jest to konfiguracja połączenia z rekuperatorem, która umożliwia jego obsługę za pomocą urządzeń moblinych w domu i najbliższej okolicy. W tym etapie dokonujemy konfiguracji połączenia rekuperatora z naszą istniejącą już siecią domową. Połączenie to umożliwi nam obsługę rekuperatora będąc w domu lub jego najbliższej okolicy, ale nie koniecznie bezpośrednio przy rekuperatorze, Może to być inne piętro domu, ogród, garaż itp. Jest to uzależnione od siły i zasięgu sygnału naszej internetowej sieci domowej. 3. Trzeci etap o nazwie ŚWIAT Jest to taka konfiguracja, która umożliwi nam nawiązanie połączenia z rekuperatorem oraz jego obsługę z dowolnego miejsca na świecie za pośrednictwem internetu. Oczywiście po przeprowadzeniu konfiguracji tego etapu możemy tej formy obsługi używać również przebywając w naszym domu i najbliższej okolicy. 4

7 Konfiguracja - ROZRUCH ROZRUCH Po podłączeniu rekuperatora HRU-MinistAIR-W450 do sieci elektrycznej, pierwszym krokiem jest skonfigurowanie połączenia w taki sposób aby nawiązać połączenie urządzenia moblinego z rekuperatorem w celu sprawdzenia poprawnego jego działania. Kroki nawiązania połączenia rekuperatora HRU-MinistAIR-W-450 z urządzeniem moblinym : 1. W urządzeniu, którym konfigurujemy podłączenie czyli np. smartfon,tablet,laptop - uruchamiamy połączenia Wi-Fi. 2. Po wyświetleniu dostępnych sieci wybieramy sieć o nazwie - HRU-MinistAIR-W Wpisujemy hasło połączenia - hasło znajduje się w polu KEY naklejki znajdującej się na puszcze zamontowanej u góry rekuperatora. 4. Nastąpi połączenie z wybraną siecią. 5. Otwieramy przeglądarkę internetową gdzie w adresie wpisujemy i klikamy ENTER. 6. Zostaniemy przekierowani do panelu sterującego rekuperatorem, gdzie możemy dokonywać dowolnych ustawień wg. własnych potrzeb. Objaśnienie poszczególnych funkcji panelu sterującego znajduje się w rozdziale PANEL STERUJĄCY - FUNKCJE na stronach tej instrukcji. 5

8 Konfiguracja - DOM i OGRÓD DOM i OGRÓD Po wykonaniu wszystkich kroków z etapu ROZRUCH możemy przejść do wykonania ustawień umoliwiających obłsugę naszego rekuperatora za pomocą urządzenia moblilnego w domu i jego najbliższej okolicy. Nie oddalając się jeszcze od rekuperatora, będąc w Panelu sterującym, o którym mowa w pkt. 6 poprzedniego rozdziału - wykonujemy poniższe kroki : 1. Pojawi nam się okno interfejsu, w którym na samym dole znajduje się przycisk USTAWIENIA 2. Po kliknięciu w Ustawienia pojawi się poniższe okno, w którym należy ponownie wpisać klucz z pola KEY znajdującego się na naklejce znajdującej się na puszcze zamontowanej na górze rekuperatora ( patrz. foto w pkt 3 rozdziału ROZRUCH. ) Klikamy przycisk przejdź dalej 6

9 Konfiguracja - DOM i OGRÓD 3. W kolejnym oknie klikamy przycisk konfiguracja sieci. 4. Poniżej wybieramy sposób połączenia z naszą siecią domową : - przewodowe w przypadku gdy podpieliśmy przewód naszej sieci internetowej do puszki znajdującej się u góry rekuperatora ( miejsce na montaż kabla - pod naklejką ) - do sieci Wi-Fi w przypadku gdy przewód sieci internetowej podpięty jest pod router a jego sygnał rozprzestrzeniany za pomocą Wi-Fi. Wybrany sposób połączenia sygnalizuje czarna kropka obok jego nazwy. Następnie klikamy przycisk przejdź dalej. 7

10 Konfiguracja - DOM i OGRÓD 5. Klikamy poniższy przycisk wyszukaj sieć a następnie z wyświetlonej listy wybieramy naszą nazwę sieci. W przypadku gdy nasza sieć zabezpieczona jest hasłem, również należy je wpisać. Następnie klikamy przycisk przejdź dalej. Będąc w poniższym miejscu konfiguracji, zanim klikniemy wyloguj - warto jest wejść jeszcze w ustawienia : a) data i czas b) rekuperator 8

11 Konfiguracja - DOM i OGRÓD Ustawimy w ten sposób aktualną datę i godzinę, a także zaznaczymy podłączone czujniki - CO2 lub Wilgotności oraz rodzaj podłączonej nagrzewnicy. Bardziej szczegółowe wyjaśnienie rodzajów nagrzewnic znajduje się na 17 stronie instrukcji. 6. Po zapisaniu powyższych ustawień ponownie znajdziemy się w poniższej lokalizacji, gdzie klikamy przycisk wyloguj. Konfiguracja została ukończona. Już teraz możemy obsługiwać nasz rekuperator w panelu sterującym - w przeglądarkę internetową urządzenia mobilnego wpisujemy a następnie dokonujemy ustawień pracy rekuperatora wg. własnych preferencji. 9

12 Konfiguracja - ŚWIAT ŚWIAT W tym etapie możemy tak skonfigurować nasze urządzenie abyśmy mogli obsługiwać je będąc daleko poza domem, z dowolnego miejsca na świecie - za pośrednictwem internetu. Rozwiązanie to jest bardzo przydatne w sytuacjach gdy będąc poza domem zmianie uległy nasze oczekiwania co do pracy rekuperatora np. ustawiony był na niższą temperaturę pracy a chcemy ją zwiększyć przed naszym powrotem np. z wakacji. Obsługa naszego rekuperatora z dowolnego miejsca na świecie jest możliwa po dokonaniu poniższych kroków. 1. Otwieramy przeglądarkę internetową w urządzeniu mobilnym i w adresie wpisujemy ten link: ( dokładnie ten, bez żadnych zmian ). 2. Pojawi się okno do logowania, a pod nim na samym dole strony jeden z przycisków o nazwie Pierwsze logowanie. Klikamy na ten przycisk. 10

13 Konfiguracja - ŚWIAT 3. Pojawi nam się okno w którym wypełniamy następujące pola : a) Numer seryjny - znajduje się w polu S/N naklejki znajdującej się na puszcze zamontowanej u góry rekuperatora. ( patrz foto pkt. 3 rozdziału ROZRUCH ) b) Klucz - znajduje się w polu KEY naklejki znajdującej się na puszcze zamontowanej u góry rekuperatora. ( patrz foto pkt. 3 rozdziału ROZRUCH ) c) Adres - nasz osobisty adres mailowy. Po wypełnieniu klikamy przycisk zatwierdź. Po chwili pojawi się poniższy komunikat - po którym należy wejść na skrzynkę mailową podanego przez nas wcześniej maila i kliknąć na link aktywujący. Kolejny - poniższy -komunikat inforumje nas o tym, że na nasz adres mailowy został wysłany mail gdzie podany został użytkownik i hasło. 11

14 Konfiguracja - ŚWIAT W wiadomości mailowej znajdzie się kolejny link, który po kliknięciu przekieruje nas od razu do okna do logowania gdzie nasze dane będą już wypełnione Od tej chwili wpisując powyższe dane z wiadomości mailowej w oknie logowania na stronie steruj swoim rekuperatorem wg własnych potrzeb, w dowolnym czasie, z dowolnego miejsca na świecie - przez internet. 12

15 Inne funkcje konfiguracji Na stronie mamy również możliwość poprosić o przypomnienie hasła lub zmianę adresu mailowego, na który przychodzą wiadomości. Należy je wypełnić poniższymi danymi a następnie kliknąć przycisk zatwierdź. 13

16 Sterowanie rekuperatorem HRU-MinistAir-W-450 przy pomocy Wi-Fi Funkcje kontrolera Wi-Fi Kontroler w interfejsie - zdalny - HRU-MinistCONT-WiFi Działanie Opis Dostępność 3 stopnie prędkości Regulacja prędkości Dostępna jest 3-stopniowa regulacja prędkości wentylatora powietrza nawiewanego (każdy wentylator) wentylatorów i wentylatora powietrza wylotowego. (Wysoki/Średni/Niski) Ta funkcja służy do zwiększania prędkości wentylatora: Funkcja zwiększania Alternatywa-1: Za pomocą przycisku,,boost na tablicy sterowniczej prędkości wentylatorów,,boost Alternatywa-2: Z wykorzystaniem wejścia przekaźnikowego bezpotencjałowego lub wejścia 230V (np. oświetlenie kuchni, oświetlenie łazienki itp.) na płytce drukowanej. Istnieją dwa alternatywne sposoby kontroli filtrów: Alternatywa-1: Rejestrowany jest czas pracy urządzenia i po upływie ustawionego czasu, Funkcja kontroli na tablicy sterowniczej generowany jest alarm sygnalizujący konieczność wymiany filtra. filtrów Alternatywa-2: Czas wymiany filtra można kontrolować mechanicznie za pomocą Opcja przełącznika ciśnieniowego. W przypadku tej metody, kiedy konieczna jest wymiana filtra, na tablicy sterowniczej generowany jest alarm. Funkcja By-Pass Funkcja sterowania nagrzewnica elektryczną Czujnik (VOD) Przefiltrowane świeże powietrze jest dostarczane do wewnątrz, z pominięciem wymiennika ciepła. Nagrzewnica elektryczna posiada automatyczne, maksymalnie 2-stopniowe sterowanie, zależne od ustawionej temperatury i temperatury wewnątrz pomieszczenia. Wentylatory pracują w sposób ciągły, zgodnie ze wskazaniami czujnika CO lub czujnika jakości powietrza. Opcja Czujnik (Humidity) Wentylatory pracują w sposób ciągły, zgodnie z wilgotnością powietrza wewnętrznego. Opcja Funkcja zabezpieczająca przez zamarznięciem Funkcja sterująca nagrzewnicą wstępną Funkcja sterowania zewnętrznego (BMS) Funkcja Modbus Zegar tygodniowy Funkcja rejestrowania Kiedy temperatura powietrza na zewnątrz jest zbyt niska, ta funkcja zabezpiecza wymiennik ciepła przed zamarzaniem. Kiedy temperatura powietrza na zewnątrz jest zbyt niska, świeże powietrze jest ogrzewane przez nagrzewnicę wstępną zanim wejdzie do centrali wentylacyjnej. Ta funkcja zabezpiecza wymiennik ciepła przed zamarzaniem. IN: Urządzenie można włączyć/wyłączyć z użyciem tablicy sterowniczej. OUT 1: Informacja na temat stanu urządzenia. OUT 2: Informacja o uszkodzeniu. Ta funkcja umożliwia sterowanie wszystkimi funkcjami centrali za pomocą komputera PC lub centralnego systemu automatyzacji. Urządzenie można zaprogramować w taki sposób, że będzie działało okresowo w ciągu tygodnia. Funkcja umożliwia rejestrowanie wszystkich możliwych opcji roboczych urządzenia. Funkcja pożarowa Ta funkcja służy do zmiany statusu roboczego urządzenia w przypadku pożaru. Ostrzeżenia - Wymiana filtra - Awaria wentylatora - Awaria nagrzewnicy wstępnej - Awaria nagrzewnicy (wyświetlanie kodu błędu) 14

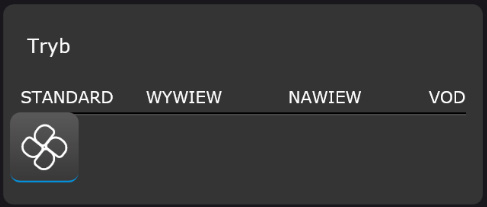

17 Interfejs - zdalne sterowanie rekuperatorem Wybór wersji językowej interfejsu: PL / EN Kalendarz : funkcje opisane na 18 stronie instrukcji. Uruchamianie i wyłączanie rekuperatora : ON / OFF Funkcja Boost - zwiększanie prędkości wentylatorów Wybór trybów pracy rekuperatora - dostosój stałą pracę rekuperatora do swoich potrzeb lub skorzystaj z wybranych opcji w wybranych sytuacjach: TRYB STANDARD - stała wymiana powietrza. Posiada możliwość zmiany biegów wentylatorów : NAWIEW- NEGO i WYWIEWNEGO. TRYB WYWIEW - reguluje pracę tylko wentylatora wywiewnego. Wybór biegów 1,2,3 lub Wył / OFF. Usuń sprawnie zanieczyszczone powietrze z pomieszczeń uruchamiając tę funkcję, a następnie wróć do trybu wymiany powietrza - czyli przejdź na tryb STANDARD 15

18 Interfejs - zdalne sterowanie rekuperatorem TRYB NAWIEW - reguluje pracę tylko wentylatora nawiewnego. Wybór biegów 1,2,3 lub Wył / OFF. Dostarcz sprawnie czyste powietrze z zewnątrz budynku uruchamiając tę funkcję, a następnie wróć do trybu wymiany powietrza - czyli przejdź na tryb STANDARD TRYB VOD - w tym trybie prędkość nawiewu i wywiewu uzależniona jest od poziomu wilgotności na dodatkowym czujniku zewnętrznym rekuperatora lub uzależniona jest od poziomu stężenia CO2. W ofercie czujniki te są dostępne oddzielnie. Będąc w trybie VOD będziemy mieli wyświetlane jedno z dwóch poniższych wskazań - albo wskaźnik poziomu wilgotności i możliwość ustawień jego dolnego i górnego zakresu......albo wskaźnik CO2 Wyświetlanie rodzaju wskaźników : wilgotności lub CO2 w trybie VOD w interfejsie - uzależnione jest od tego, który czujnik wybraliśmy podczas konfiguracji sieci Wi-Fi na etapie ustawiania podłączonych czujników. ( patrz strona 9 instrukcji ) 16

19 Interfejs - zdalne sterowanie rekuperatorem We wszystkich trybach - STANDARD, WYWYIEW, NAWIEW, VOD - wyświetlany jest panel temperatury, który działa następująco: Temperatura zadawana zdalnie - ustawiasz taką jaką sobie życzysz w pomieszczeniu. Temperatura powietrza czerpanego z zewnątrz budynku. Funkcja By-Pass - czyli dostarczanie świeżego - przefiltrowanego - powietrza do wewnątrz, z pominięciem wymiennika ciepła. Święcący znacznik = funkcja By-pass uruchomiona. Temperatura powietrza wewnętrznego - pokazuje tepmeraturę powietrza wyciąganego z pomieszczenia i dąży do zrównania z temperaturą zadaną zdalnie. W każdym z trybów - STANDARD, WYWYIEW, NAWIEW, VOD - wyświetlany jest panel z poniższymi funkcjami, który działa następująco: Połączenie - pokazuje prawidłową komunikację między naszym modułem a sterownikiem rekuperatora. Świecący znacznik = połączenie prawidłowe. Kod alarmu - wyświetla kod określający ewentualny błąd rekuperatora. ( opisy kodów w instrukcji ). W przypadku gdy w czasie ustawień rekuperatora podczas konfiguracji ustawień Wi-Fi wybraliśmy rodzaj podłączonej nagrzewnicy, w każdym trybie pracy rekuperatora - STANDARD,WYWIEW,NAWIEW,VOD - będziemy mieli wyświetlane pola informujące o tym jaka nagrzewnica jest podłączona do naszego rekuperatora - w tym przypadku pokazane są obydwie nagrzewnice. Zasady działania nagrzewnic : 1. Nagrzewnica wtórna: w momencie gdy temperatura powietrza nawiewanego jest poniżej temperatury, którą zadaliśmy na panelu temperatury ( w naszej instrukcji jest to 22 o C, trzy screeny wyżej ) załącza się nagrzewnica wtórna. Na początku pracuje ona na 1/2 swojej mocy - czyli w 1-szym stopniu, jeżeli się okaże, że jest to nie wystarczająca moc, aby podgrzać powietrze do naszej zadanej temperatury, wtedy załączany jest 2-gi stopień grzania nagrzewnicy. 2. Nagrzewnica wstępna: załącza się w przypadku gdy temperatura nawiewanego powietrza spadnie poniżej wartości temperatury, która została przez nas wybrana na etapie ustawień rekuperatora - patrz foto wyżej w polu: Temp. załączenia nagrzewnicy wstępnej [ o C]-10. Działanie w danym momencie każdej z tych nagrzewnic sygnalizowane jest zaświeceniem się znacznika po lewej stronie od ich nazw w powyższej lokalizacji. Po osiągnięciu żądanych parametrów temperatury nawiewanego powietrza - nagrzewnice te wyłączają się automatycznie, a znaczniki w interfejsie gasną. WSKAZÓWKA DLA UŻYTKOWNIKÓW! Moc nagrzewnic, powinna być dobrana z uwzględnieniem warunków atmosferycznych panujących w danym regionie. UWAGA! Po podłączeniu nagrzewnicy do naszej instalacji wentylacyjnej ważną rzeczą jest, przełączenie w skrzynce elektrycznej znajdującej się u góry rekuperatora pozycji 1 i 2 na ON. Znajdują się one w czerwonej kostce, zaznaczonej białym kółkiem na fotografii obok. Tylko w takim przypadku będą one zintegrowane z naszym rekuperatorem i będą odczytywały parametry temperatur do których dostosują swoje odpowiednie działanie. 17

20 Interfejs - zdalne sterowanie rekuperatorem KALENDARZ W naszym interfejsie mamy możliwość ustawienia działania rekuperatora oddzielnie na każdy dzień tygodnia. O tym, że mamy zdefiniowane działanie wg. kalendarza, informuje nas świecąca ikonka kalendarza [31] Po wejściu w ustawienia kalendarza w pierwszej kolejności mamy możliwość zaznaczenia, w które dni tygodnia nasz rekuperator będzie funkcjonował wg. ustawień kalendarza. Świecący znacznik oznacza, że w tym dniu rekuperator działa wg tych ustawień. W poszczególnym dniu tygodnia mamy możliwość ustawić kiedy rekuperator ma się włączyć/wyłączyć : Przy numerze działania musimy kliknąć znacznik, aby się podświetlił, co oznacza, że te działanie bedzie aktywne i brane pod uwagę przy działaniu rekuperatora. Klikając i podświetlająć na ON - definiujemy opcję WŁĄCZ rekuperator. Wygaszając ON uruchamiamy opcję WYŁĄCZ rekuperator ( bedzie widoczny nie podświetlony przycisk OFF ) Przyciskami - / + ustawiamy wybraną godzinę i minutę, w której rekuperator ma się włączyć lub wyłączyć. ( w tym przykładzie na screenie obok ustawione jest włączanie - definiuje to podświetlona pozycja ON w polu Zał/Wył. Kolejnym - drugim działaniem, może być ustawienie opcji WYŁĄCZ rekuperatora o określonej godzinie. W polu Zał/Wył musimy wygasić przycisk, tak aby był widoczny napis OFF. Aktywacja ustawienia funkcji WYŁĄCZ następuje po podświetleniu znacznika koło numeru działania ( wtym przypadku koło cyfry 2 ) 18 itd... Istnieje możliwość ustawienia 6-ściu dowolnych działań.
