1 Wymiary Ø Opis Rekuperator to najmniejszy model Podręcznik użytkownika rekuperatorów w rodzinie MinistAIR. Wytwarzając 220 m3/h znajduje zastosowanie w mniejszych obiektach, ma bardziej kompaktowe wymiary i niższą wagę. Elementy składowe Najważniejsze cechy użytkowe centrali: Centrale wentylacyjne są przeznaczone do odzyskiwania części energii z powietrza wylotowego w Odzysk ciepła do 85,8% zgodnie z normą EN 308wentylacyjnym. - TÜV SÜD Odzyskana energia jest przekazywana bezpośrednio do dostarczanego świeżego powietrza, co pozwala o Wymiennik przeciwprądowy z tworzywa sztucznego zyć obciążenie układu klimatyzacji. Automatyczny By-pass Funkcja przeciwzamrożeniowa Funkcja BMS (protokól Modbus) Możliwości podłączenia nagrzewnicy wstępnej i wtórnej Zegar tygodniowy Funkcja kontroli stanu zabrudzenia filtrów 5 Filtr G4 jako standard (F7 na specjalne zamówienie) 4 Możliwość podłączenie czujników: CO2, wilgotności oraz presostatu Montaż ścienny lub podłogowy 3 Metalowe króćce wyposażone w uszczelką EPDM, które gwarantują klasę szczelności D Energooszczędne wentylatory firmy EBM PAPST Budowa Sterowanie 2. Filtry powietrza wylotowego i nawiewanego 1 3. Siłownik przepustnicy Sterowanie 4. Wymiennik przeciwprądowy Filtry powietrza wylotowego 2 i nawiewanego 5. Obudowa 6. Wentylator wyciągowy i nawiewny 3 Siłownik przepustnicy 46 4 Wymiennik przeciwprądowy 5 Obudowa 6 Wyciągowy i nawiewny

2 Dane techniczne Przepływ powietrza (m 3 /h) * 220 Napięcie nominalne (V/Hz/Ph) 230 / 50 / 1 Maksymalny pobór mocy (W) 112 Maksymalne ciśnienie akustyczne (db (A)) ** 46 Waga (kg) 24 Filtry * Ciśnienie statyczne jest równe 100Pa. ** Zmierzone w odległości 1m od urządzenia. Krzywa wydajności Ciśnienie statyczne (Pa) Filtr klasy G4 zgodnie z normą EN 779 (filtr klasy F jest opcjonalny) Przepływ powietrza (m 3 /h) 47

3 Dane techniczne Krzywa akustyczna Oktawowy poziom ciśnienia akustycznego (db: ogólna skala A) Częstotliwość 48

4 Dane techniczne Test szczelności wykonano zgodnie z normą EN-308. Przeciek zmierzony przy maksymalnym przepływie powietrza 221 m 3 /h i ciśnieniu 100 PA Wyciek wewnętrzny i zewnętrzny powietrza oraz procentowe wartości w stosunku do całkowitego przepływu powietrza podano poniżej w tabeli: Pomiar Nr P stst [Pa] Przeciek [m 3 /h] Przeciek zewnętrzny Stosunek procentowy [%] Przeciek [m 3 /h] Przeciek wewnętrzny Stosunek procentowy [%] ,4 1, ,9 0,8 2,8 1, ,6 0, ,3 0,6 2,1 0, ,7 0,3 1,3 0, ,4 0,2 0,7 0, ,0 0,0 0,0 0, ,3 0,2 0,7 0, ,6 0,3 1,2 0, ,2 0,5 2,0 0, ,4 0, ,7 0,7 2,7 1, ,1 0,9 - - Test termodynamiczny wykonano zgodnie z normą EN-308. Dla centrali zostały pomierzone następujące wspólczynniki temperaturowe: 4 V 6V 8V 10 V Powietrze nawiewane q m2 [m 3 /h] Powietrza wyciągane q m1 [m 3 /h] Ciśnienie statyczne (nawiew) [Pa] Ciśnienie statyczne (wyciąg) [Pa] Stosunek odzysku temp. na nawiewie eta t,sup [%] Stosunek odzysku temp. na wyciągu eta t,eha [%] Średni stosunek odzysku temperatury eta t,epb [%]

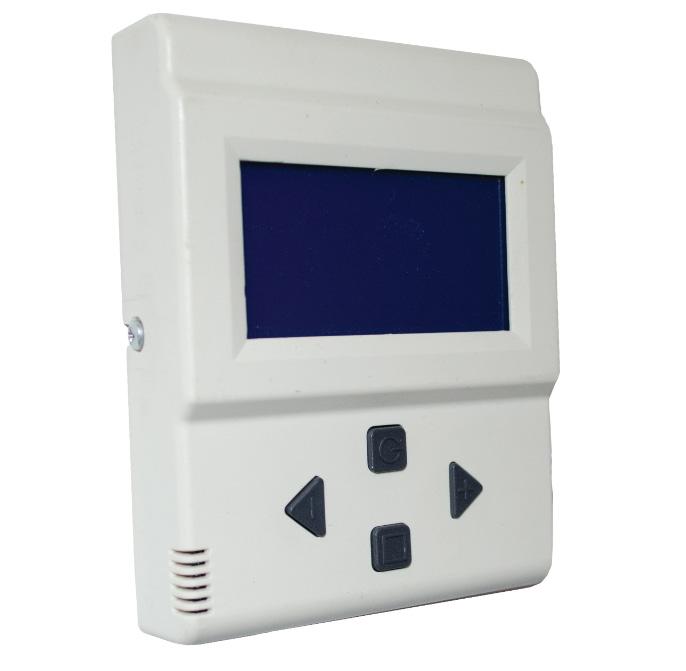

5 50 owy sterownik - przewodowy Działanie Opis Dostępność Regulacja prędkości wentylatorów Funkcja zwiększania prędkości wentylatorów,,boost Funkcja kontroli filtrów Funkcja By-Pass Funkcja sterowania nagrzewnica elektryczną Czujnik (VOD) Czujnik (Humidity) Funkcja zabezpieczająca przez zamarznięciem Funkcja sterująca nagrzewnicą wstępną Funkcja sterowania zewnętrznego (BMS) Funkcja Modbus Zegar tygodniowy Funkcja rejestrowania Dostępna jest 3-stopniowa regulacja prędkości wentylatora powietrza nawiewanego i wentylatora powietrza wylotowego. Ta funkcja służy do zwiększania prędkości wentylatora: Alternatywa-1: Za pomocą przycisku,,boost na tablicy sterowniczej Alternatywa-2: Z wykorzystaniem wejścia przekaźnikowego bezpotencjałowego lub wejścia 230V (np. oświetlenie kuchni, oświetlenie łazienki itp.) na płytce drukowanej. Istnieją dwa alternatywne sposoby kontroli filtrów: Alternatywa-1: Rejestrowany jest czas pracy urządzenia i po upływie ustawionego czasu, na tablicy sterowniczej generowany jest alarm sygnalizujący konieczność wymiany filtra. Alternatywa-2: Czas wymiany filtra można kontrolować mechanicznie za pomocą przełącznika ciśnieniowego. W przypadku tej metody, kiedy konieczna jest wymiana filtra, na tablicy sterowniczej generowany jest alarm. Przefiltrowane świeże powietrze jest dostarczane do wewnątrz, z pominięciem wymiennika ciepła. Nagrzewnica elektryczna posiada automatyczne, maksymalnie 2-stopniowe sterowanie, zależne od ustawionej temperatury i temperatury wewnątrz pomieszczenia. Wentylatory pracują w sposób ciągły, zgodnie ze wskazaniami czujnika CO lub czujnika jakości powietrza. Wentylatory pracują w sposób ciągły, zgodnie z wilgotnością powietrza wewnętrznego. Kiedy temperatura powietrza na zewnątrz jest zbyt niska, ta funkcja zabezpiecza wymiennik ciepła przed zamarzaniem. Kiedy temperatura powietrza na zewnątrz jest zbyt niska, świeże powietrze jest ogrzewane przez nagrzewnicę wstępną zanim wejdzie do centrali wentylacyjnej. Ta funkcja zabezpiecza wymiennik ciepła przed zamarzaniem. IN: Urządzenie można włączyć/wyłączyć z użyciem tablicy sterowniczej. OUT 1: Informacja na temat stanu urządzenia. OUT 2: Informacja o uszkodzeniu. Ta funkcja umożliwia sterowanie wszystkimi funkcjami centrali za pomocą komputera PC lub centralnego systemu automatyzacji. Urządzenie można zaprogramować w taki sposób, że będzie działało okresowo w ciągu tygodnia. Funkcja umożliwia rejestrowanie wszystkich możliwych opcji roboczych urządzenia. Funkcja zabezpieczenia Służy do blokowania klawiatury. przed dziećmi 3 stopnie prędkości (każdy wentylator) (Wysoki/Średni/Niski) Funkcja pożarowa Ta funkcja służy do zmiany statusu roboczego urządzenia w przypadku pożaru. Ostrzeżenia - Wymiana filtra - Awaria wentylatora - Awaria nagrzewnicy wstępnej - Awaria nagrzewnicy (wyświetlanie kodu błędu)

6 Sterownik opcjonalny - bezprzewodowy HRU-MinistCONT-WiFi Działanie Opis Dostępność Regulacja prędkości wentylatorów Funkcja zwiększania prędkości wentylatorów,,boost Funkcja kontroli filtrów Funkcja By-Pass Funkcja sterowania nagrzewnica elektryczną Czujnik (VOD) Czujnik (Humidity) Funkcja zabezpieczająca przez zamarznięciem Funkcja sterująca nagrzewnicą wstępną Funkcja sterowania zewnętrznego (BMS) Funkcja Modbus Zegar tygodniowy Funkcja rejestrowania Dostępna jest 3-stopniowa regulacja prędkości wentylatora powietrza nawiewanego i wentylatora powietrza wylotowego. Ta funkcja służy do zwiększania prędkości wentylatora: Alternatywa-1: Za pomocą przycisku,,boost na tablicy sterowniczej Alternatywa-2: Z wykorzystaniem wejścia przekaźnikowego bezpotencjałowego lub wejścia 230V (np. oświetlenie kuchni, oświetlenie łazienki itp.) na płytce drukowanej. Istnieją dwa alternatywne sposoby kontroli filtrów: Alternatywa-1: Rejestrowany jest czas pracy urządzenia i po upływie ustawionego czasu, na tablicy sterowniczej generowany jest alarm sygnalizujący konieczność wymiany filtra. Alternatywa-2: Czas wymiany filtra można kontrolować mechanicznie za pomocą przełącznika ciśnieniowego. W przypadku tej metody, kiedy konieczna jest wymiana filtra, na tablicy sterowniczej generowany jest alarm. Przefiltrowane świeże powietrze jest dostarczane do wewnątrz, z pominięciem wymiennika ciepła. Nagrzewnica elektryczna posiada automatyczne, maksymalnie 2-stopniowe sterowanie, zależne od ustawionej temperatury i temperatury wewnątrz pomieszczenia. Wentylatory pracują w sposób ciągły, zgodnie ze wskazaniami czujnika CO lub czujnika jakości powietrza. Wentylatory pracują w sposób ciągły, zgodnie z wilgotnością powietrza wewnętrznego. Kiedy temperatura powietrza na zewnątrz jest zbyt niska, ta funkcja zabezpiecza wymiennik ciepła przed zamarzaniem. Kiedy temperatura powietrza na zewnątrz jest zbyt niska, świeże powietrze jest ogrzewane przez nagrzewnicę wstępną zanim wejdzie do centrali wentylacyjnej. Ta funkcja zabezpiecza wymiennik ciepła przed zamarzaniem. IN: Urządzenie można włączyć/wyłączyć z użyciem tablicy sterowniczej. OUT 1: Informacja na temat stanu urządzenia. OUT 2: Informacja o uszkodzeniu. Ta funkcja umożliwia sterowanie wszystkimi funkcjami centrali za pomocą komputera PC lub centralnego systemu automatyzacji. Urządzenie można zaprogramować w taki sposób, że będzie działało okresowo w ciągu tygodnia. Funkcja umożliwia rejestrowanie wszystkich możliwych opcji roboczych urządzenia. Funkcja zabezpieczenia Służy do blokowania klawiatury. przed dziećmi 3 stopnie prędkości (każdy wentylator) (Wysoki/Średni/Niski) Funkcja pożarowa Ta funkcja służy do zmiany statusu roboczego urządzenia w przypadku pożaru. Ostrzeżenia - Wymiana filtra - Awaria wentylatora - Awaria nagrzewnicy wstępnej - Awaria nagrzewnicy (wyświetlanie kodu błędu) 51

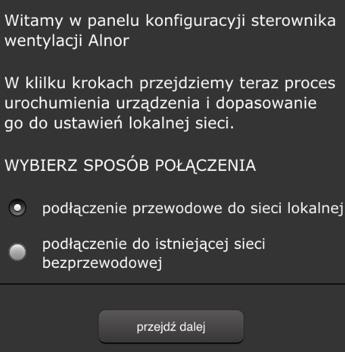

7 Kontroler w interfejsie - zdalny HRU-Minist-CONT-Wifi Kontroler HRU-MinistCONT-WiFi umożliwia zdalne starowanie centralą rekuperacyjną HRU-MinistAIR-W oznacza to, że z dowolnego miejsca na świecie możesz wybrać rodzaj trybu pracy centrali rekuperacyjnej odpowiadający Twoim aktualnym potrzebom w zakresie jej funkcjonowania. Wraz z zakupem centali, dokupując HRU-MinistCONT-WiFi otrzymujesz zainstalowaną puszkę sterującą wraz z adresem internetowym oraz danymi logowania dla Twojej centrali. Panel logowania. Indywidualną nazwę użytkownika i hasło, każdy użytkownik otrzymuje w momencie zakupu urządzenia Panel konfiguracji sterownika wentylacji Alnor. Poszczególne kroki uruchomienia urządzenia i skonfigurowania go z lokalną siecią. 52

8 Kontroler w interfejsie - zdalny HRU-Minist-CONT-Wifi Uruchamianie i wyłączanie rekuperatora : ON / OFF Wybór trybów pracy rekuperatora - dostosój stałą pracę rekuperatora do swoich potrzeb lub skorzystaj z wybranych opcji w wybranych sytuacjach: TRYB STANDARD - stała wymiana powietrza. Posiada możliwość zmiany biegów wentylatorów: NAWIEWNEGO i WYWIEWNEGO. TRYB WYWIEW - reguluje pracę tylko wentylatora wywiewnego. Wybór biegów 1,2,3 lub Wył / OFF. Usuń sprawnie zanieczyszczone powietrze z pomieszczeń uruchamiając tę funkcję, a następnie wróć do trybu wymiany powietrza - czyli przejdź na tryb STANDARD 53

9 Kontroler w interfejsie - zdalny HRU-Minist-CONT-Wifi TRYB NAWIEW - reguluje pracę tylko wentylatora nawiewnego. Wybór biegów 1,2,3 lub Wył / OFF. Dostarcz sprawnie czyste powietrze z zewnątrz budynku uruchamiając tę funkcję, a następnie wróć do trybu wymiany powietrza - czyli przejdź na tryb STANDARD TRYB VOD - w tym trybie prędkość nawiewu i wywiewu uzależniona jest od poziomu wilgotności na dodatkowym czujniku zewnętrznym rekuperatora. W ofercie czujnik ten jest dostępny oddzielnie. Temperatura zadawana zdalnie - ustawiasz taką jaką sobie życzysz w pomieszczeniu. Temperatura powietrza wewnętrznego - pokazuje tepmeraturę powietrza wyciąganego z pomieszczenia i dąży do zrównania z temperaturą zadaną zdalnie. 54 Temperatura powietrza czerpanego z zewnątrz budynku. Kod alarmu - wyświetla kod określający ewentualny błąd rekuperatora. (opisy kodów w instrukcji). Temperatura powietrza nawiewanego z rekuperatora do pomieszczenia. Funkcja By-pass - czyli dostarczanie świeżego - przefiltrowanego powietrza do wewnątrz, z pominięciem wymiennika ciepła. Święcący znacznik oznacza, że funkcja By-pass działa. Połączenie - pokazuje prawidłową komunikację między naszym modułem, a sterownikiem rekuperatora. Świecący znacznik oznacza połączenie prawidłowe.
