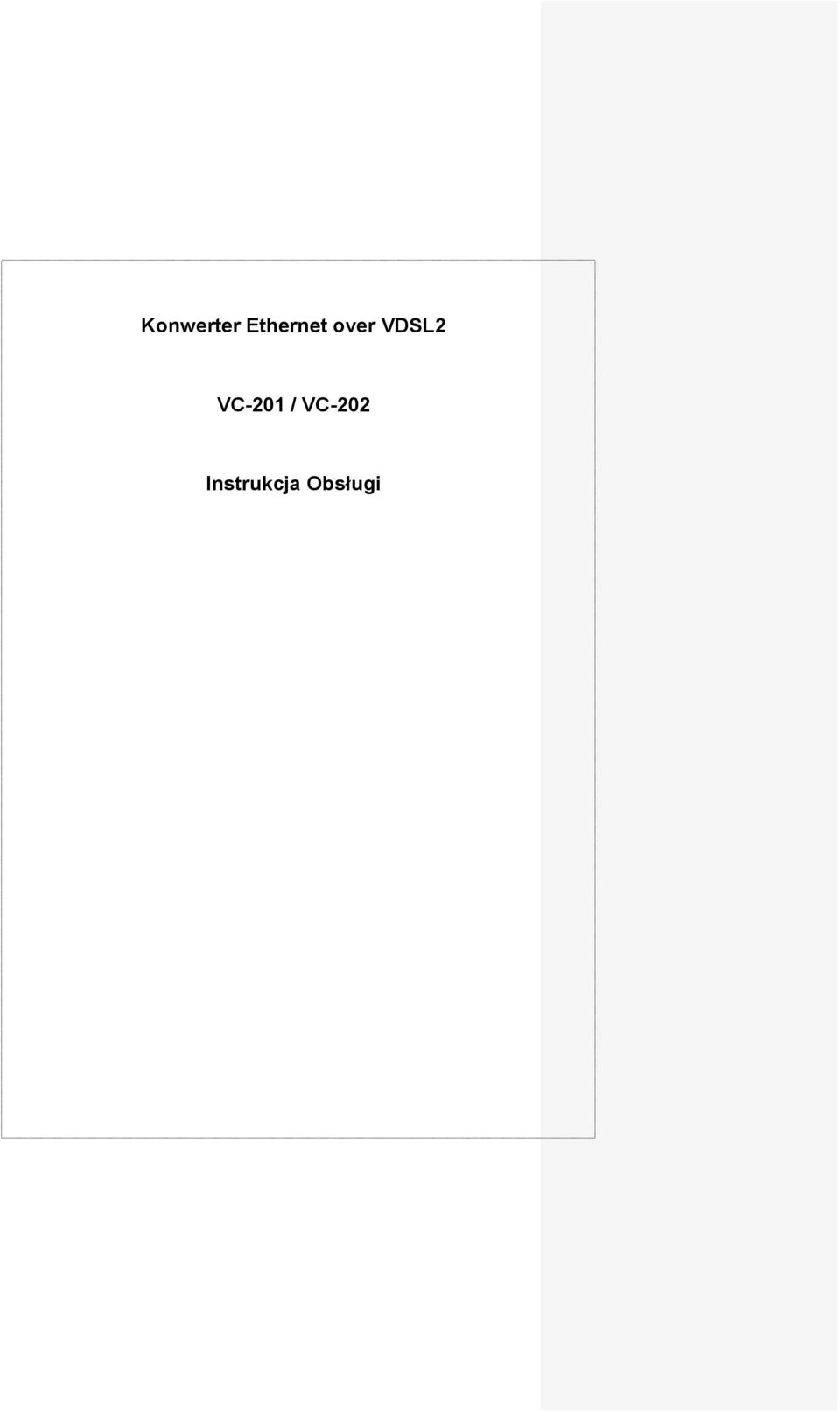

1 Konwerter Ethernet over VDSL2 VC-201 / VC-202 Instrukcja Obsługi

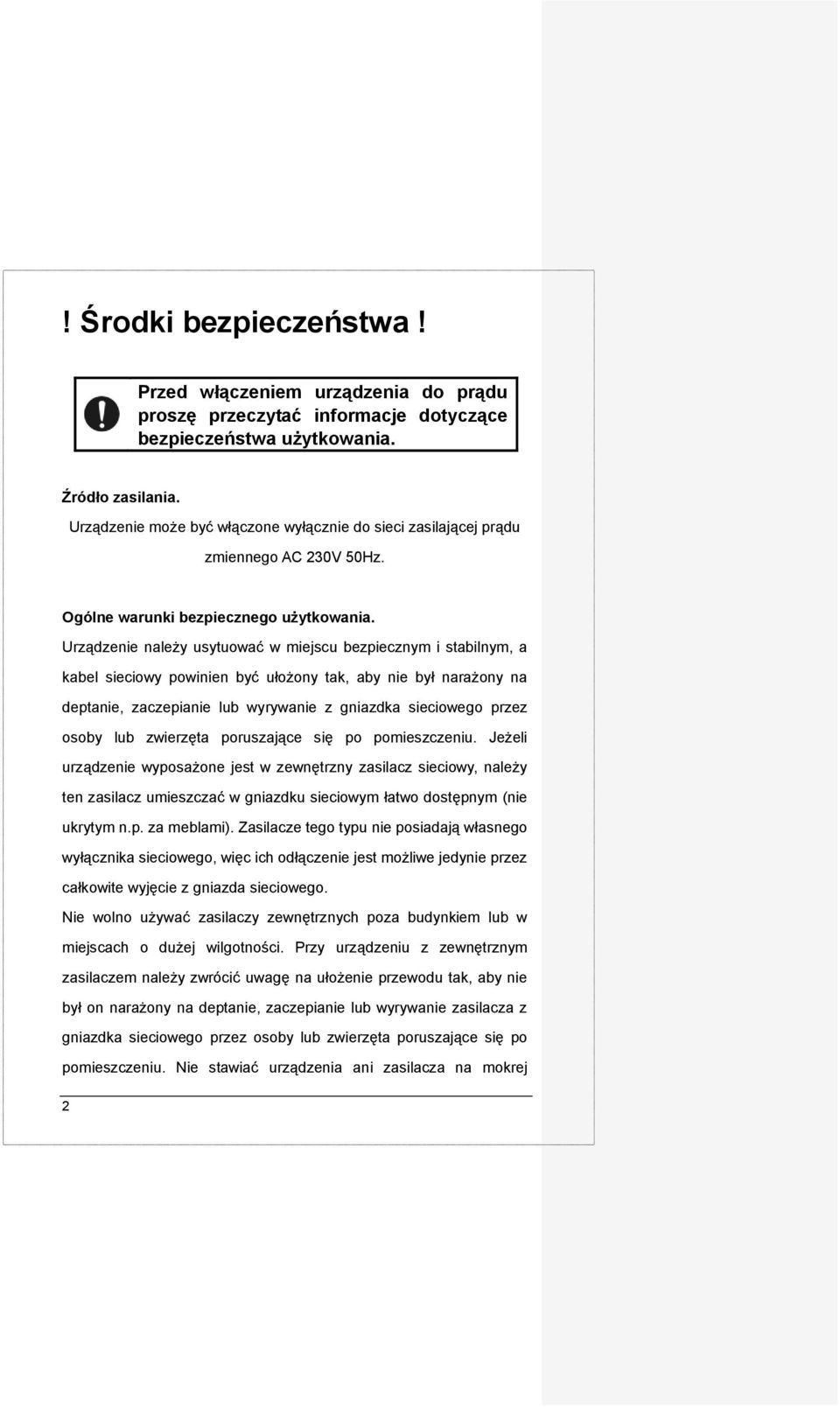

2 ! Środki bezpieczeństwa! Przed włączeniem urządzenia do prądu proszę przeczytać informacje dotyczące bezpieczeństwa użytkowania. Źródło zasilania. Urządzenie może być włączone wyłącznie do sieci zasilającej prądu zmiennego AC 230V 50Hz. Ogólne warunki bezpiecznego użytkowania. Urządzenie należy usytuować w miejscu bezpiecznym i stabilnym, a kabel sieciowy powinien być ułożony tak, aby nie był narażony na deptanie, zaczepianie lub wyrywanie z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Jeżeli urządzenie wyposażone jest w zewnętrzny zasilacz sieciowy, należy ten zasilacz umieszczać w gniazdku sieciowym łatwo dostępnym (nie ukrytym n.p. za meblami). Zasilacze tego typu nie posiadają własnego wyłącznika sieciowego, więc ich odłączenie jest możliwe jedynie przez całkowite wyjęcie z gniazda sieciowego. Nie wolno używać zasilaczy zewnętrznych poza budynkiem lub w miejscach o dużej wilgotności. Przy urządzeniu z zewnętrznym zasilaczem należy zwrócić uwagę na ułożenie przewodu tak, aby nie był on narażony na deptanie, zaczepianie lub wyrywanie zasilacza z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Nie stawiać urządzenia ani zasilacza na mokrej 2

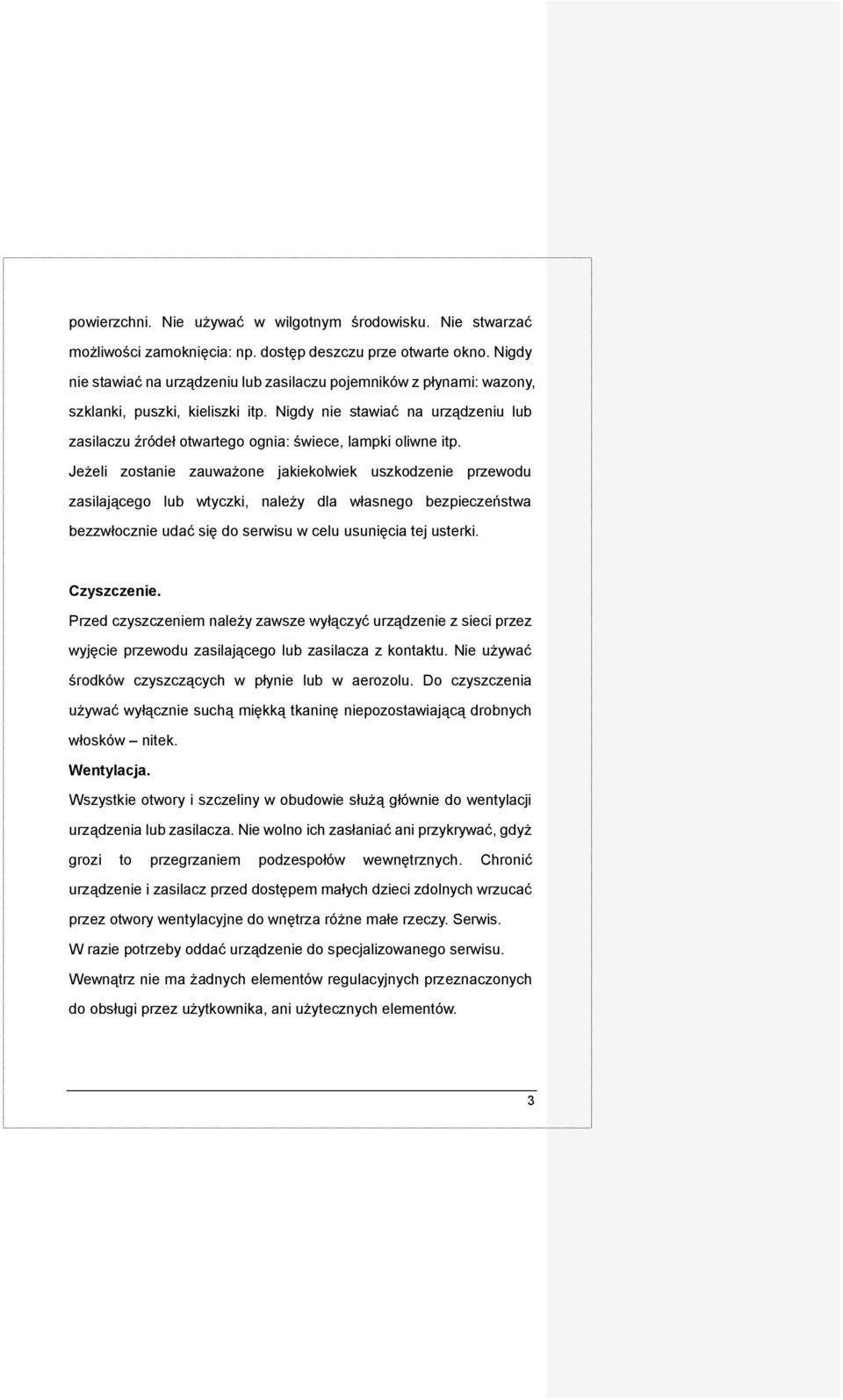

3 powierzchni. Nie używać w wilgotnym środowisku. Nie stwarzać możliwości zamoknięcia: np. dostęp deszczu prze otwarte okno. Nigdy nie stawiać na urządzeniu lub zasilaczu pojemników z płynami: wazony, szklanki, puszki, kieliszki itp. Nigdy nie stawiać na urządzeniu lub zasilaczu źródeł otwartego ognia: świece, lampki oliwne itp. Jeżeli zostanie zauważone jakiekolwiek uszkodzenie przewodu zasilającego lub wtyczki, należy dla własnego bezpieczeństwa bezzwłocznie udać się do serwisu w celu usunięcia tej usterki. Czyszczenie. Przed czyszczeniem należy zawsze wyłączyć urządzenie z sieci przez wyjęcie przewodu zasilającego lub zasilacza z kontaktu. Nie używać środków czyszczących w płynie lub w aerozolu. Do czyszczenia używać wyłącznie suchą miękką tkaninę niepozostawiającą drobnych włosków nitek. Wentylacja. Wszystkie otwory i szczeliny w obudowie służą głównie do wentylacji urządzenia lub zasilacza. Nie wolno ich zasłaniać ani przykrywać, gdyż grozi to przegrzaniem podzespołów wewnętrznych. Chronić urządzenie i zasilacz przed dostępem małych dzieci zdolnych wrzucać przez otwory wentylacyjne do wnętrza różne małe rzeczy. Serwis. W razie potrzeby oddać urządzenie do specjalizowanego serwisu. Wewnątrz nie ma żadnych elementów regulacyjnych przeznaczonych do obsługi przez użytkownika, ani użytecznych elementów. 3

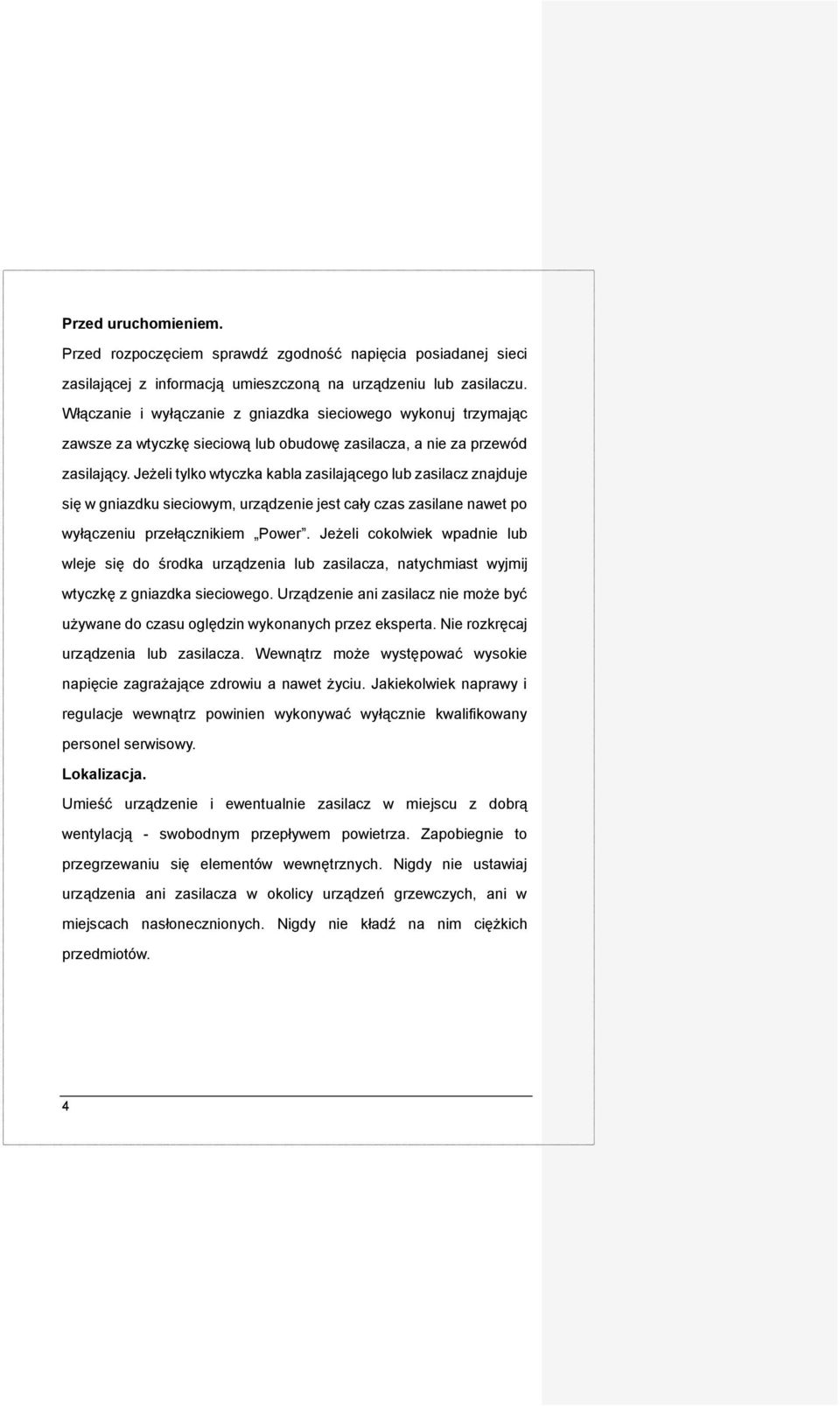

4 Przed uruchomieniem. Przed rozpoczęciem sprawdź zgodność napięcia posiadanej sieci zasilającej z informacją umieszczoną na urządzeniu lub zasilaczu. Włączanie i wyłączanie z gniazdka sieciowego wykonuj trzymając zawsze za wtyczkę sieciową lub obudowę zasilacza, a nie za przewód zasilający. Jeżeli tylko wtyczka kabla zasilającego lub zasilacz znajduje się w gniazdku sieciowym, urządzenie jest cały czas zasilane nawet po wyłączeniu przełącznikiem Power. Jeżeli cokolwiek wpadnie lub wleje się do środka urządzenia lub zasilacza, natychmiast wyjmij wtyczkę z gniazdka sieciowego. Urządzenie ani zasilacz nie może być używane do czasu oględzin wykonanych przez eksperta. Nie rozkręcaj urządzenia lub zasilacza. Wewnątrz może występować wysokie napięcie zagrażające zdrowiu a nawet życiu. Jakiekolwiek naprawy i regulacje wewnątrz powinien wykonywać wyłącznie kwalifikowany personel serwisowy. Lokalizacja. Umieść urządzenie i ewentualnie zasilacz w miejscu z dobrą wentylacją - swobodnym przepływem powietrza. Zapobiegnie to przegrzewaniu się elementów wewnętrznych. Nigdy nie ustawiaj urządzenia ani zasilacza w okolicy urządzeń grzewczych, ani w miejscach nasłonecznionych. Nigdy nie kładź na nim ciężkich przedmiotów. 4

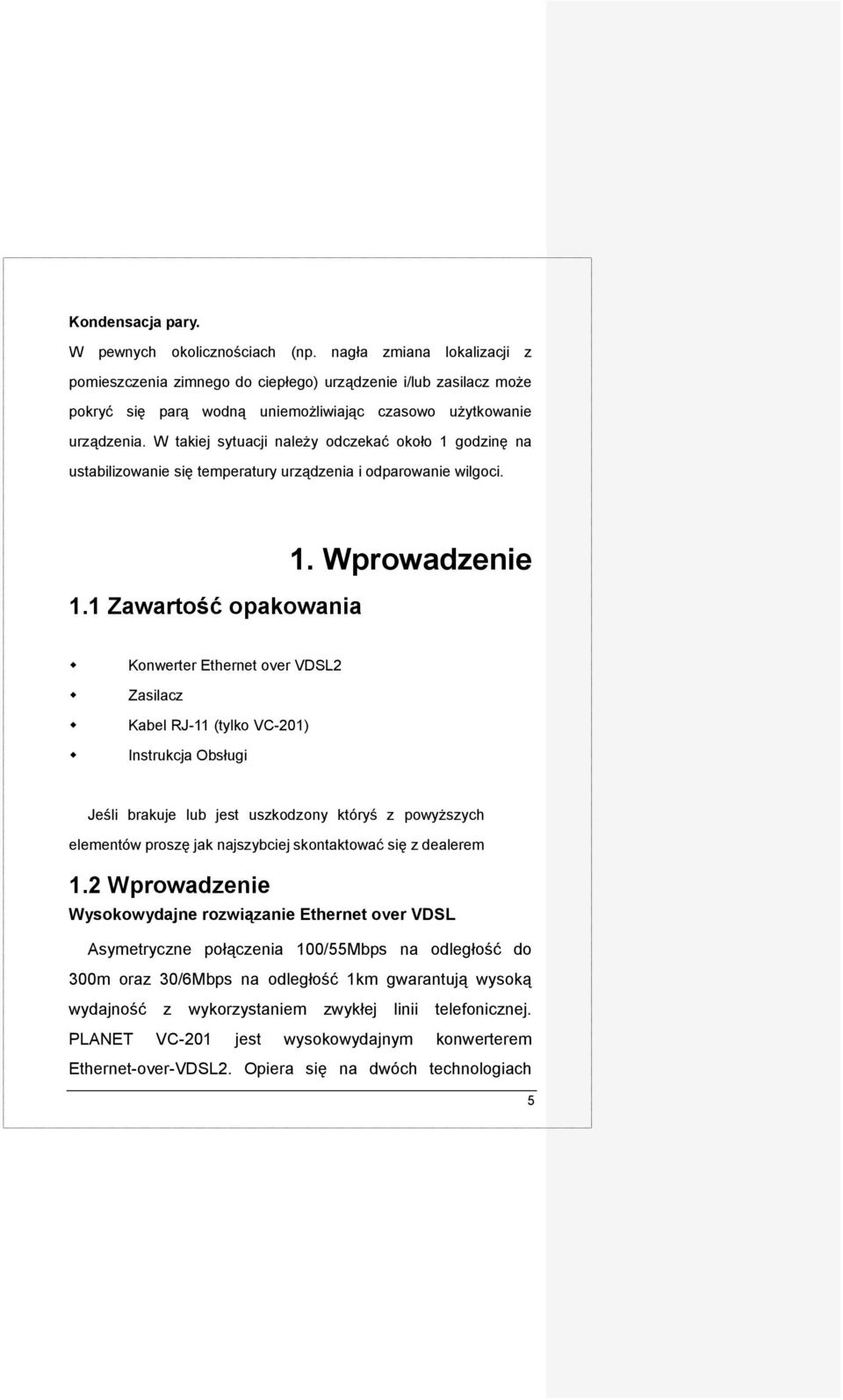

5 Kondensacja pary. W pewnych okolicznościach (np. nagła zmiana lokalizacji z pomieszczenia zimnego do ciepłego) urządzenie i/lub zasilacz może pokryć się parą wodną uniemożliwiając czasowo użytkowanie urządzenia. W takiej sytuacji należy odczekać około 1 godzinę na ustabilizowanie się temperatury urządzenia i odparowanie wilgoci. 1.1 Zawartość opakowania 1. Wprowadzenie Konwerter Ethernet over VDSL2 Zasilacz Kabel RJ-11 (tylko VC-201) Instrukcja Obsługi Jeśli brakuje lub jest uszkodzony któryś z powyższych elementów proszę jak najszybciej skontaktować się z dealerem 1.2 Wprowadzenie Wysokowydajne rozwiązanie Ethernet over VDSL Asymetryczne połączenia 100/55Mbps na odległość do 300m oraz 30/6Mbps na odległość 1km gwarantują wysoką wydajność z wykorzystaniem zwykłej linii telefonicznej. PLANET VC-201 jest wysokowydajnym konwerterem Ethernet-over-VDSL2. Opiera się na dwóch technologiach 5

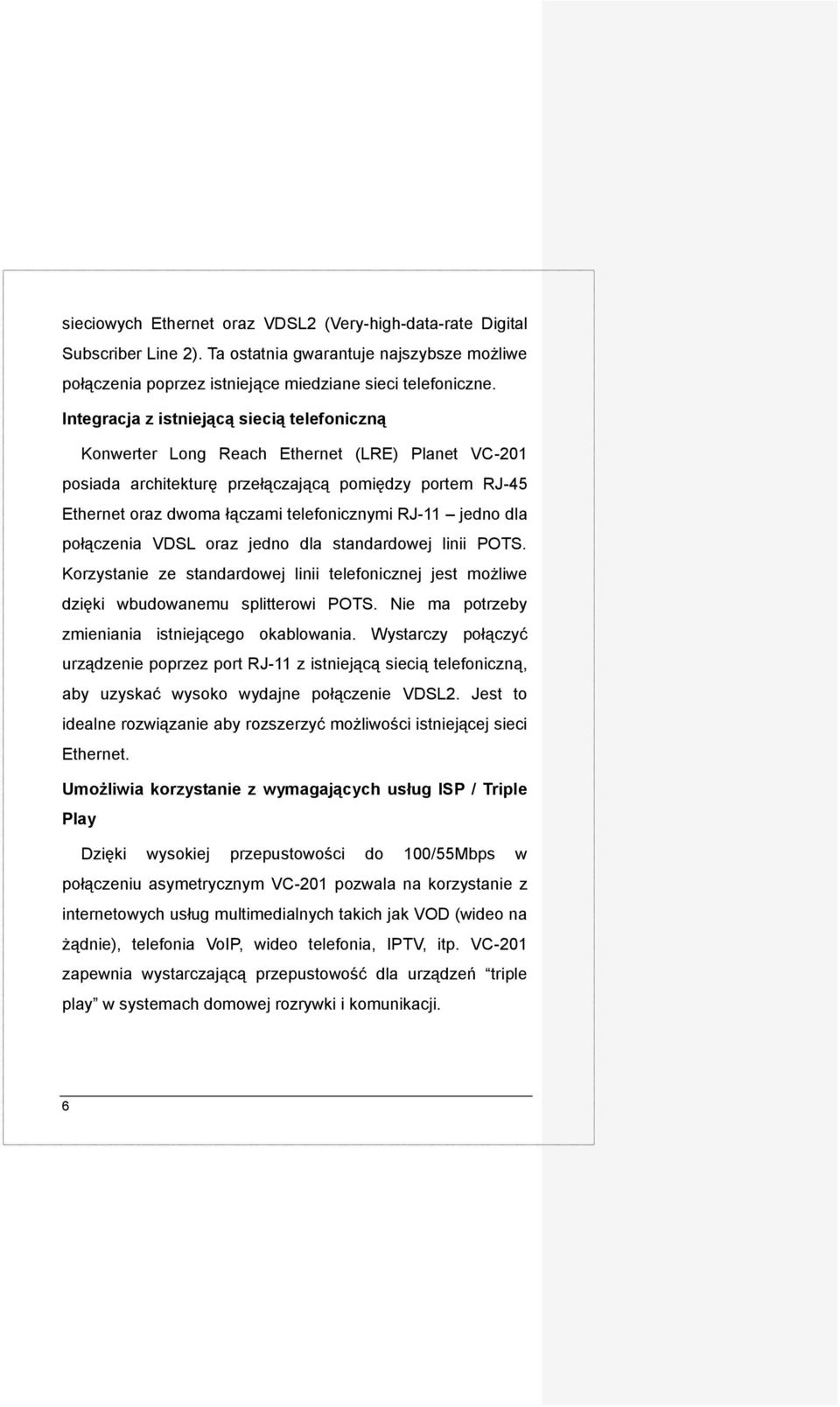

6 sieciowych Ethernet oraz VDSL2 (Very-high-data-rate Digital Subscriber Line 2). Ta ostatnia gwarantuje najszybsze możliwe połączenia poprzez istniejące miedziane sieci telefoniczne. Integracja z istniejącą siecią telefoniczną Konwerter Long Reach Ethernet (LRE) Planet VC-201 posiada architekturę przełączającą pomiędzy portem RJ-45 Ethernet oraz dwoma łączami telefonicznymi RJ-11 jedno dla połączenia VDSL oraz jedno dla standardowej linii POTS. Korzystanie ze standardowej linii telefonicznej jest możliwe dzięki wbudowanemu splitterowi POTS. Nie ma potrzeby zmieniania istniejącego okablowania. Wystarczy połączyć urządzenie poprzez port RJ-11 z istniejącą siecią telefoniczną, aby uzyskać wysoko wydajne połączenie VDSL2. Jest to idealne rozwiązanie aby rozszerzyć możliwości istniejącej sieci Ethernet. Umożliwia korzystanie z wymagających usług ISP / Triple Play Dzięki wysokiej przepustowości do 100/55Mbps w połączeniu asymetrycznym VC-201 pozwala na korzystanie z internetowych usług multimedialnych takich jak VOD (wideo na żądnie), telefonia VoIP, wideo telefonia, IPTV, itp. VC-201 zapewnia wystarczającą przepustowość dla urządzeń triple play w systemach domowej rozrywki i komunikacji. 6

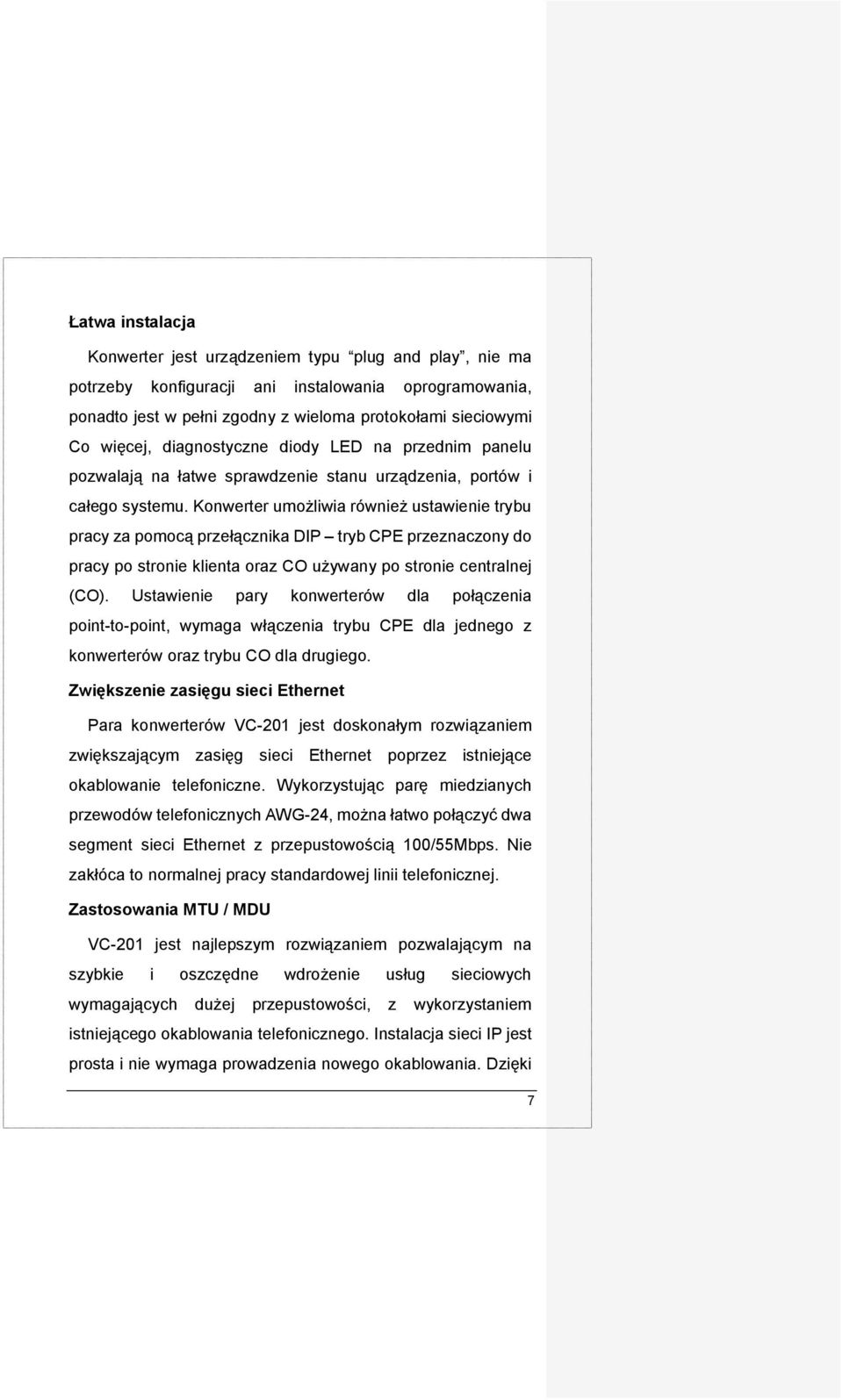

7 Łatwa instalacja Konwerter jest urządzeniem typu plug and play, nie ma potrzeby konfiguracji ani instalowania oprogramowania, ponadto jest w pełni zgodny z wieloma protokołami sieciowymi Co więcej, diagnostyczne diody LED na przednim panelu pozwalają na łatwe sprawdzenie stanu urządzenia, portów i całego systemu. Konwerter umożliwia również ustawienie trybu pracy za pomocą przełącznika DIP tryb CPE przeznaczony do pracy po stronie klienta oraz CO używany po stronie centralnej (CO). Ustawienie pary konwerterów dla połączenia point-to-point, wymaga włączenia trybu CPE dla jednego z konwerterów oraz trybu CO dla drugiego. Zwiększenie zasięgu sieci Ethernet Para konwerterów VC-201 jest doskonałym rozwiązaniem zwiększającym zasięg sieci Ethernet poprzez istniejące okablowanie telefoniczne. Wykorzystując parę miedzianych przewodów telefonicznych AWG-24, można łatwo połączyć dwa segment sieci Ethernet z przepustowością 100/55Mbps. Nie zakłóca to normalnej pracy standardowej linii telefonicznej. Zastosowania MTU / MDU VC-201 jest najlepszym rozwiązaniem pozwalającym na szybkie i oszczędne wdrożenie usług sieciowych wymagających dużej przepustowości, z wykorzystaniem istniejącego okablowania telefonicznego. Instalacja sieci IP jest prosta i nie wymaga prowadzenia nowego okablowania. Dzięki 7

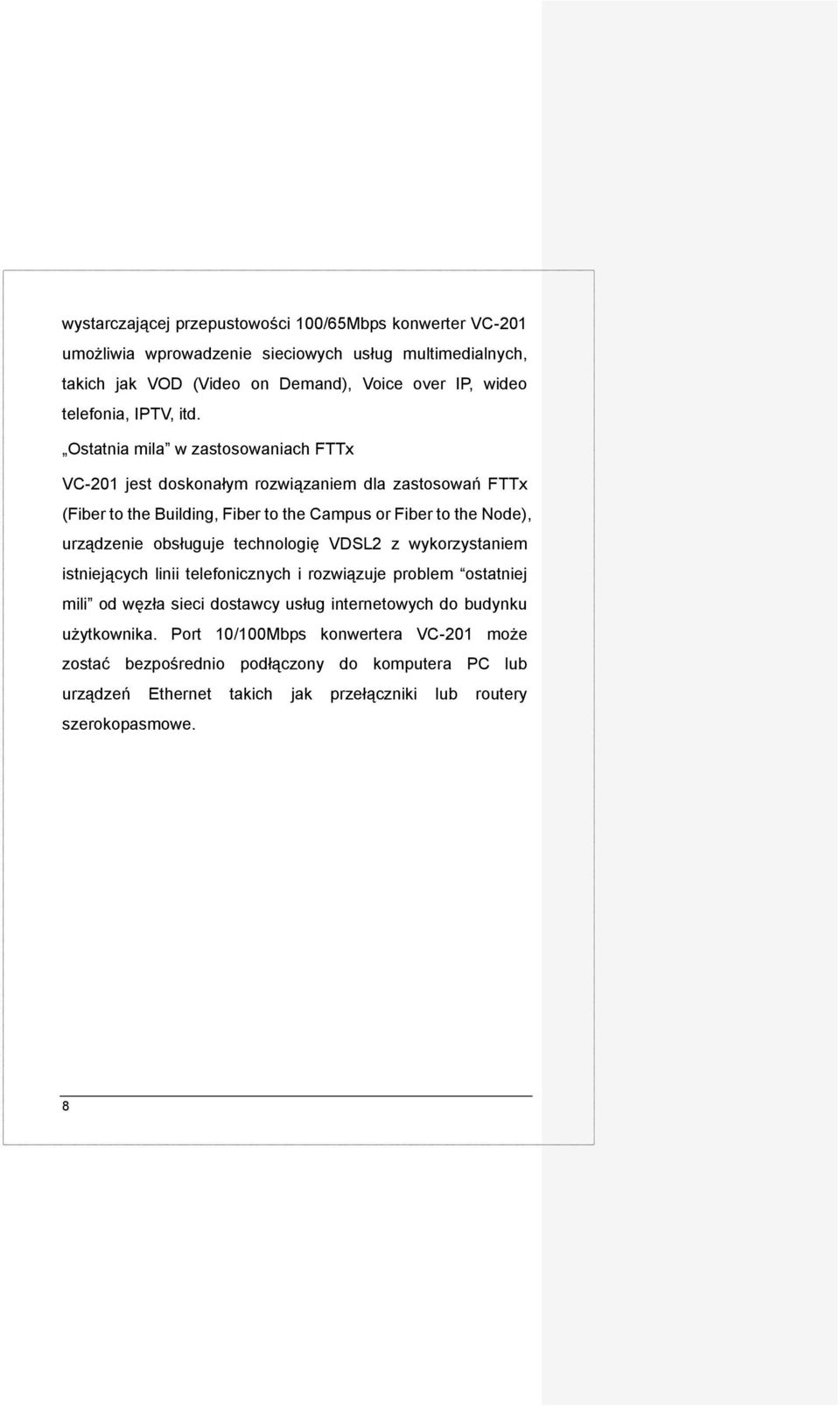

8 wystarczającej przepustowości 100/65Mbps konwerter VC-201 umożliwia wprowadzenie sieciowych usług multimedialnych, takich jak VOD (Video on Demand), Voice over IP, wideo telefonia, IPTV, itd. Ostatnia mila w zastosowaniach FTTx VC-201 jest doskonałym rozwiązaniem dla zastosowań FTTx (Fiber to the Building, Fiber to the Campus or Fiber to the Node), urządzenie obsługuje technologię VDSL2 z wykorzystaniem istniejących linii telefonicznych i rozwiązuje problem ostatniej mili od węzła sieci dostawcy usług internetowych do budynku użytkownika. Port 10/100Mbps konwertera VC-201 może zostać bezpośrednio podłączony do komputera PC lub urządzeń Ethernet takich jak przełączniki lub routery szerokopasmowe. 8

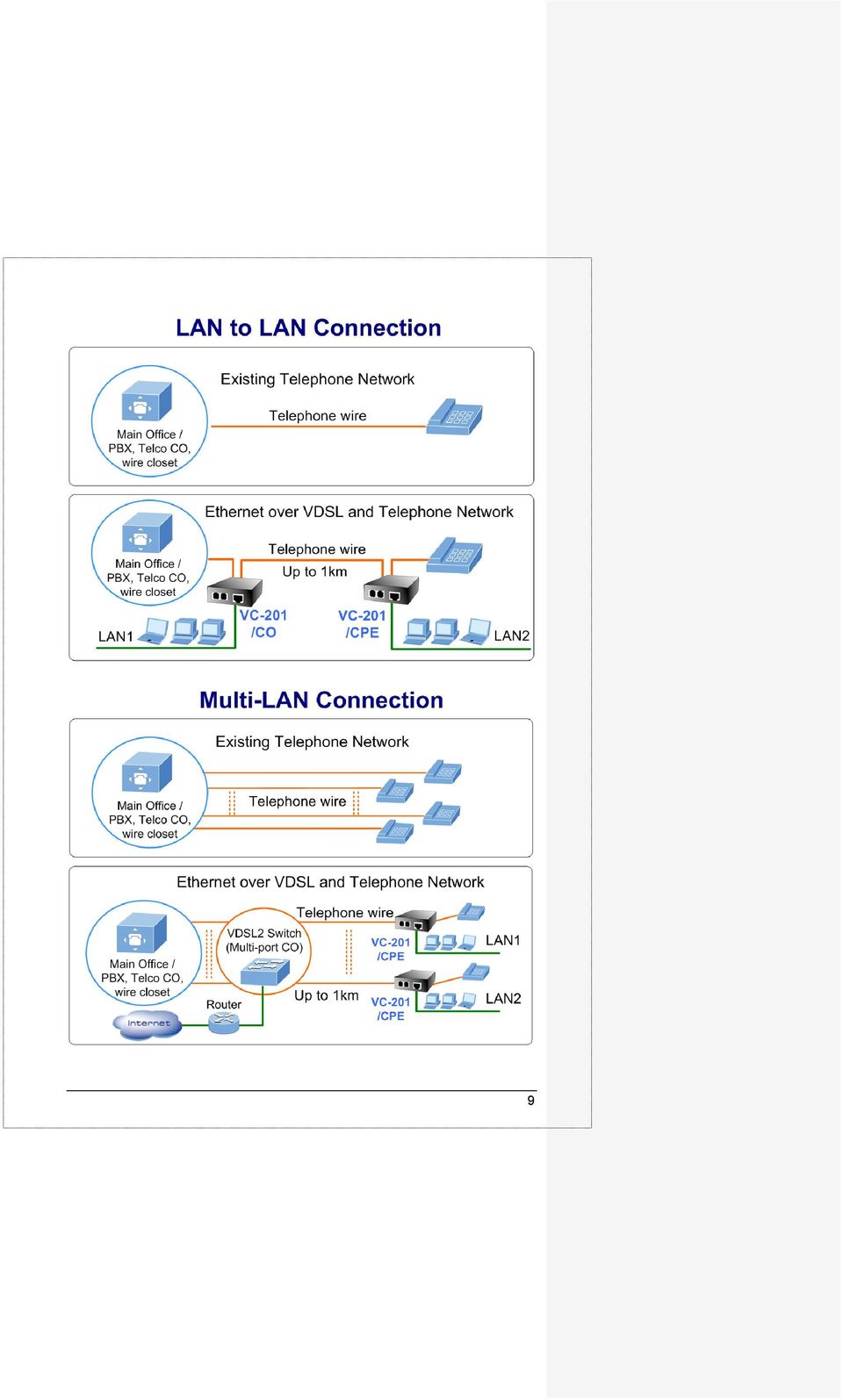

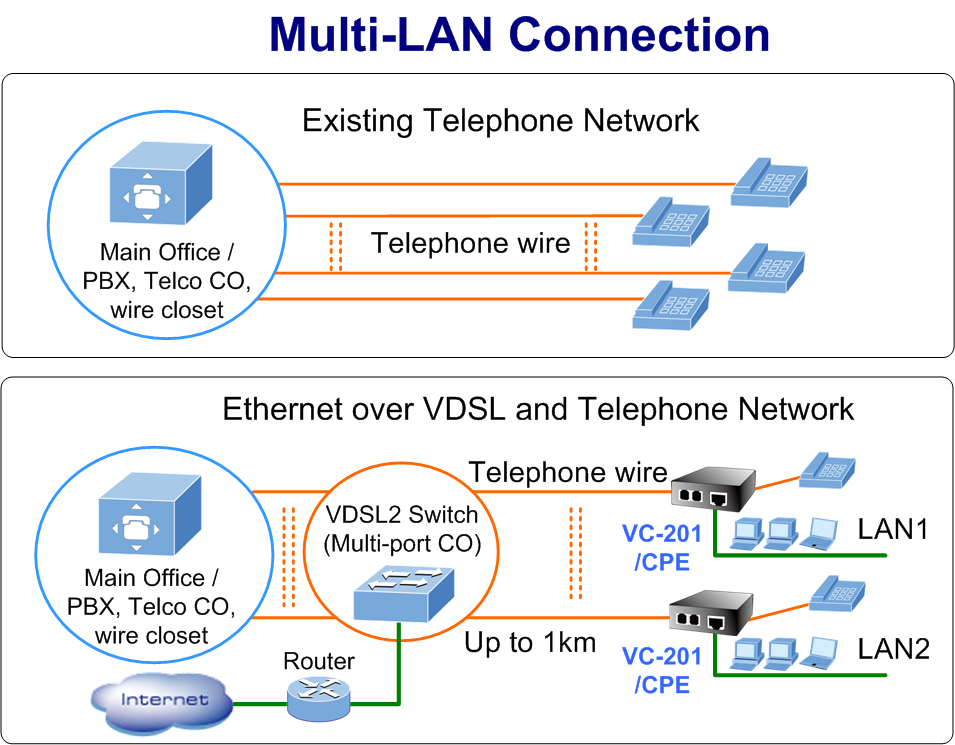

9 9

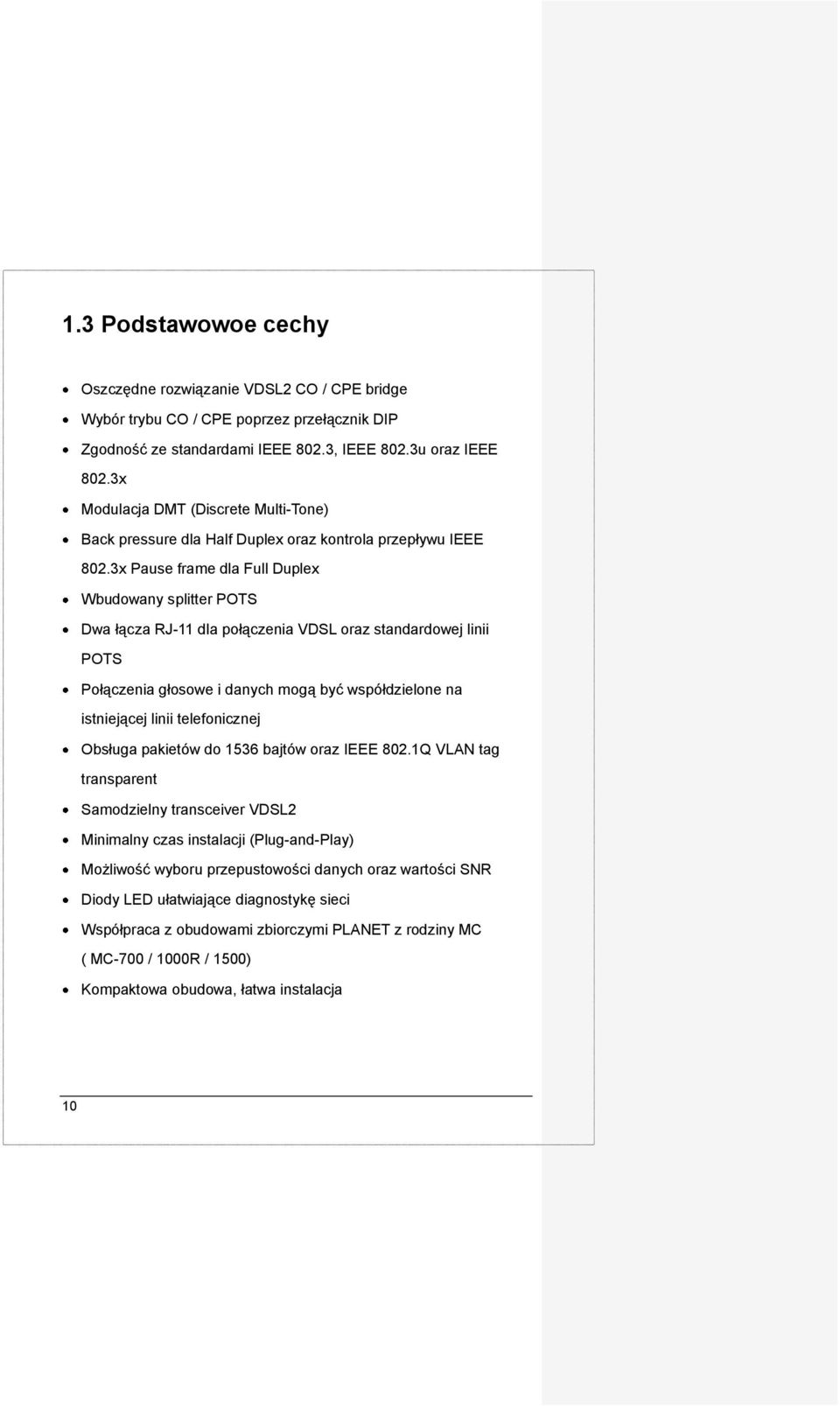

10 1.3 Podstawowoe cechy Oszczędne rozwiązanie VDSL2 CO / CPE bridge Wybór trybu CO / CPE poprzez przełącznik DIP Zgodność ze standardami IEEE 802.3, IEEE 802.3u oraz IEEE 802.3x Modulacja DMT (Discrete Multi-Tone) Back pressure dla Half Duplex oraz kontrola przepływu IEEE 802.3x Pause frame dla Full Duplex Wbudowany splitter POTS Dwa łącza RJ-11 dla połączenia VDSL oraz standardowej linii POTS Połączenia głosowe i danych mogą być współdzielone na istniejącej linii telefonicznej Obsługa pakietów do 1536 bajtów oraz IEEE 802.1Q VLAN tag transparent Samodzielny transceiver VDSL2 Minimalny czas instalacji (Plug-and-Play) Możliwość wyboru przepustowości danych oraz wartości SNR Diody LED ułatwiające diagnostykę sieci Współpraca z obudowami zbiorczymi PLANET z rodziny MC ( MC-700 / 1000R / 1500) Kompaktowa obudowa, łatwa instalacja 10

11 1.4 Specyfikacja Produkt VC-201 VC-202 Hardware Specification 10/100Base-TX 1 RJ-45, auto negocjacja oraz Auto-MDI / MDI-XVDSL 1 RJ-11, gniazdo VDSL Porty telefoniczne 1 BNC, żeński PHONE 1 RJ-11PHONE: 1 RJ-11, wbudowany - splitter POTS Przełączniki DIP 4 pozycyjny Wybór trybu pracy CO / CPE Funkcjonalność Tryb fast lub interleaved Wybór szybkości transmisji Wybór SNR VDSL-DMT - ITU-T G VDSL Kodowanie - ITU-T G ITU-T G VDSL2 (Wsparcie dla profilu 12a), Annex A 1 x Power 3 x RJ-11 / VDSL2 WAN :» Zielona, LNK Wskaźniki LED» Zielona, CO» Zielona, CPE 2 x RJ-45 10/100Base-TX o» Zielona, LNK / ACT Okablowanie Ethernet VDSL Wydajność* (Pobieranie / wysyłanie) 10Base-T: 2-pary UTP kat.3,4,5 do 100m 100Base-TX: 2-pary UTP kat.5, do 100m para telefoniczna (AWG24 lub lepszy) do 1.2km 200m -> 100/55Mbps 400m -> 90/40Mbps 600m -> 70/10Mbps 800m -> 48/8Mbps 50ohm, RG58A / U, RG58C / U, RG58 / U lub odpowiednik, do 1.6km 200m -> 100/65Mbps 400m -> 100/65Mbps 600m -> 100/58Mbps 800m -> 100/52Mbps 1000m -> 100/42Mbps 1600m-> 70/10Mbps Sformatowane: Punktory i numeracja Sformatowane: Punktory i numeracja Sformatowane: Punktory i numeracja Sformatowane: Punktory i numeracja 11

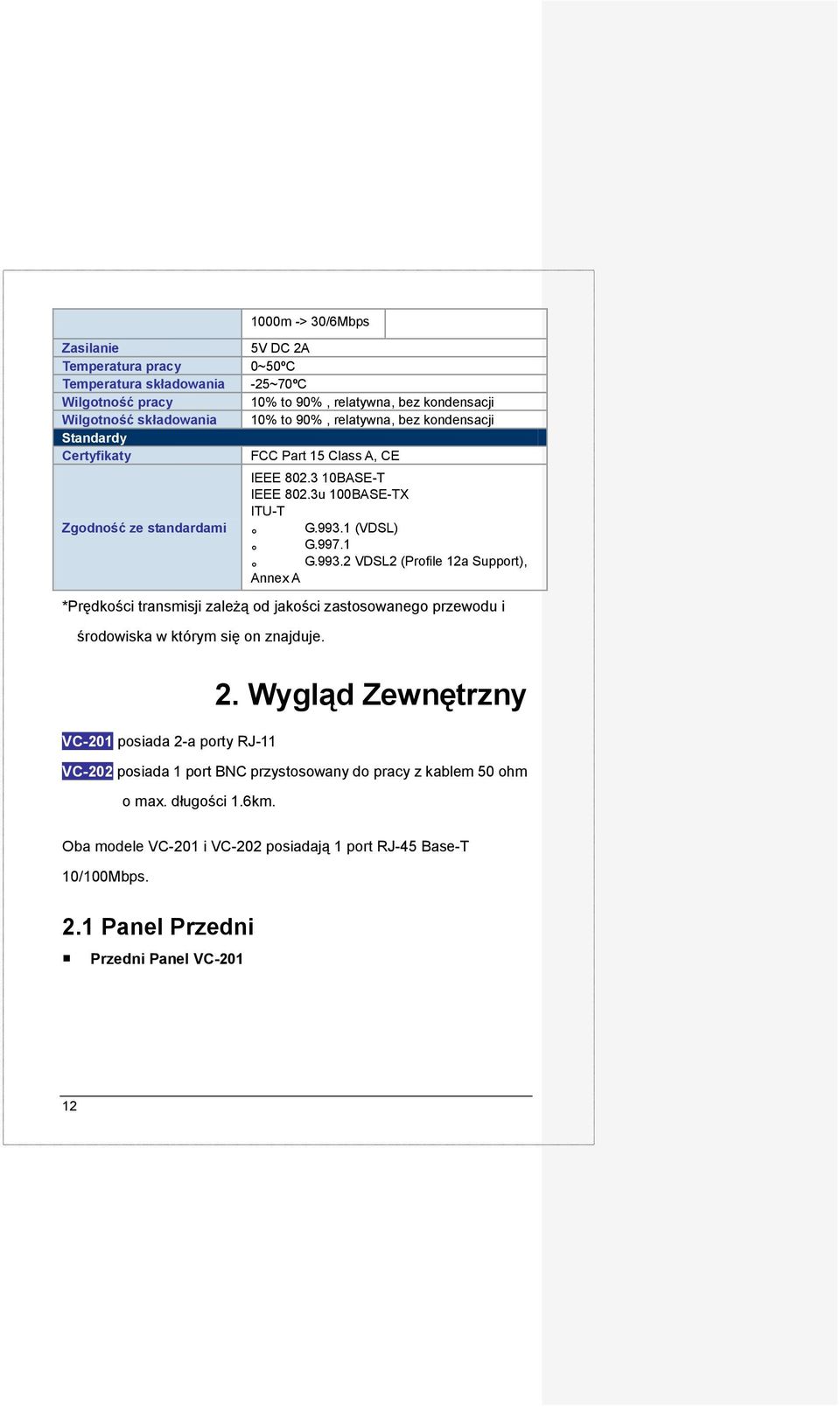

12 Zasilanie Temperatura pracy Temperatura składowania Wilgotność pracy Wilgotność składowania Standardy Certyfikaty Zgodność ze standardami 1000m -> 30/6Mbps 5V DC 2A 0~50ºC -25~70ºC 10% to 90%, relatywna, bez kondensacji 10% to 90%, relatywna, bez kondensacji FCC Part 15 Class A, CE IEEE BASE-T IEEE 802.3u 100BASE-TX ITU-T G (VDSL) G G VDSL2 (Profile 12a Support), Annex A *Prędkości transmisji zależą od jakości zastosowanego przewodu i środowiska w którym się on znajduje. 2. Wygląd Zewnętrzny VC-201 posiada 2-a porty RJ-11 VC-202 posiada 1 port BNC przystosowany do pracy z kablem 50 ohm o max. długości 1.6km. Oba modele VC-201 i VC-202 posiadają 1 port RJ-45 Base-T 10/100Mbps. 2.1 Panel Przedni Przedni Panel VC

13 Przedni Panel VC Wskaźniki LED Dla łatwej diagnozy stanu urządzenia i połączenia każdy port posiada wskaźniki LED Sformatowane: Punktory i numeracja System LED Kolor Funkcja PWR Zielony Świeci: Nie świeci: Włączony Brak zasilania VDSL LED Kolor Funkcja LNK/ACT Zielony Świeci: Prawidłowo nawiązane połączenie VDSL 13

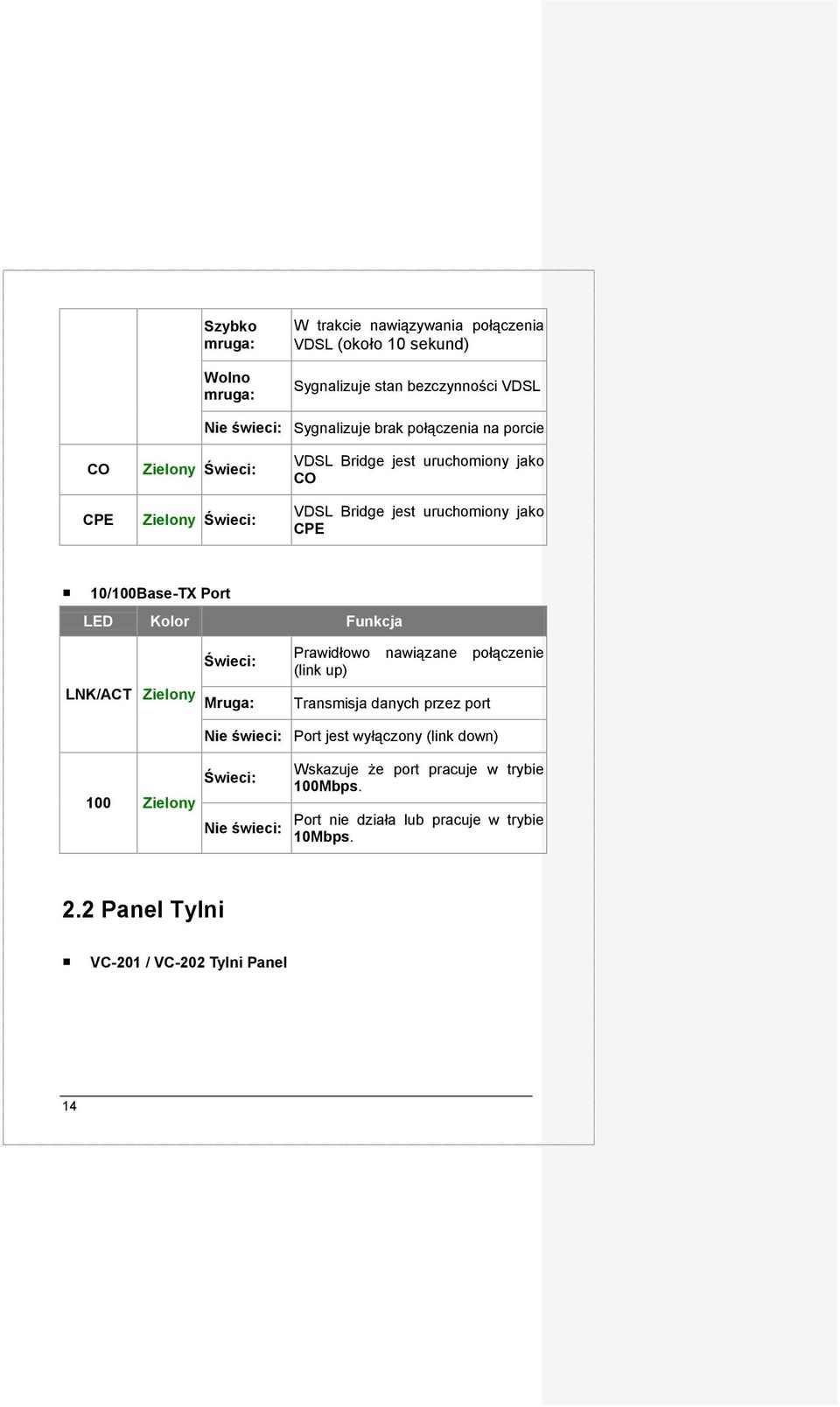

14 Szybko mruga: Wolno mruga: W trakcie nawiązywania połączenia VDSL (około 10 sekund) Sygnalizuje stan bezczynności VDSL Nie świeci: Sygnalizuje brak połączenia na porcie CO CPE Zielony Świeci: Zielony Świeci: VDSL Bridge jest uruchomiony jako CO VDSL Bridge jest uruchomiony jako CPE 10/100Base-TX Port LED Kolor Funkcja LNK/ACT Zielony Świeci: Mruga: Prawidłowo nawiązane połączenie (link up) Transmisja danych przez port Nie świeci: Port jest wyłączony (link down) 100 Zielony Świeci: Nie świeci: Wskazuje że port pracuje w trybie 100Mbps. Port nie działa lub pracuje w trybie 10Mbps. 2.2 Panel Tylni VC-201 / VC-202 Tylni Panel 14

15 2.2.1 Przełączniki DIP Konwerter pozwala na skonfigurowanie za pomocą DIP switch 4 parametrów transmisji. Poniższa tabela przedstawia konfigurację testowaną na przewodzie AWG 24 (0.5mm) DIP-1 DIP-2 DIP-3 DIP-4 Mode Channel Rate Limit SNR OFF CO Interleave 50/20 Mbps 9dB ON(default) CPE Fast No Limit 6dB CO / CPE CO (Central Office) (Master) Urządzenie w tym trybie zazwyczaj jest umieszczone w centrum ISP CPE (customer premises equipment) (Slave) Urządzenie w tym trybie zazwyczaj jest umieszczone w biurze lub mieszkaniu. CPE może być podłączone do komputera PC,kamery czy Bezprzewodowego punktu dostępowego. Fast and Interleave mode: (Tylko dla trybu CO) Tyb ten gwarantuje maksymalnie małe opóźnienie poniżej 1ms 15

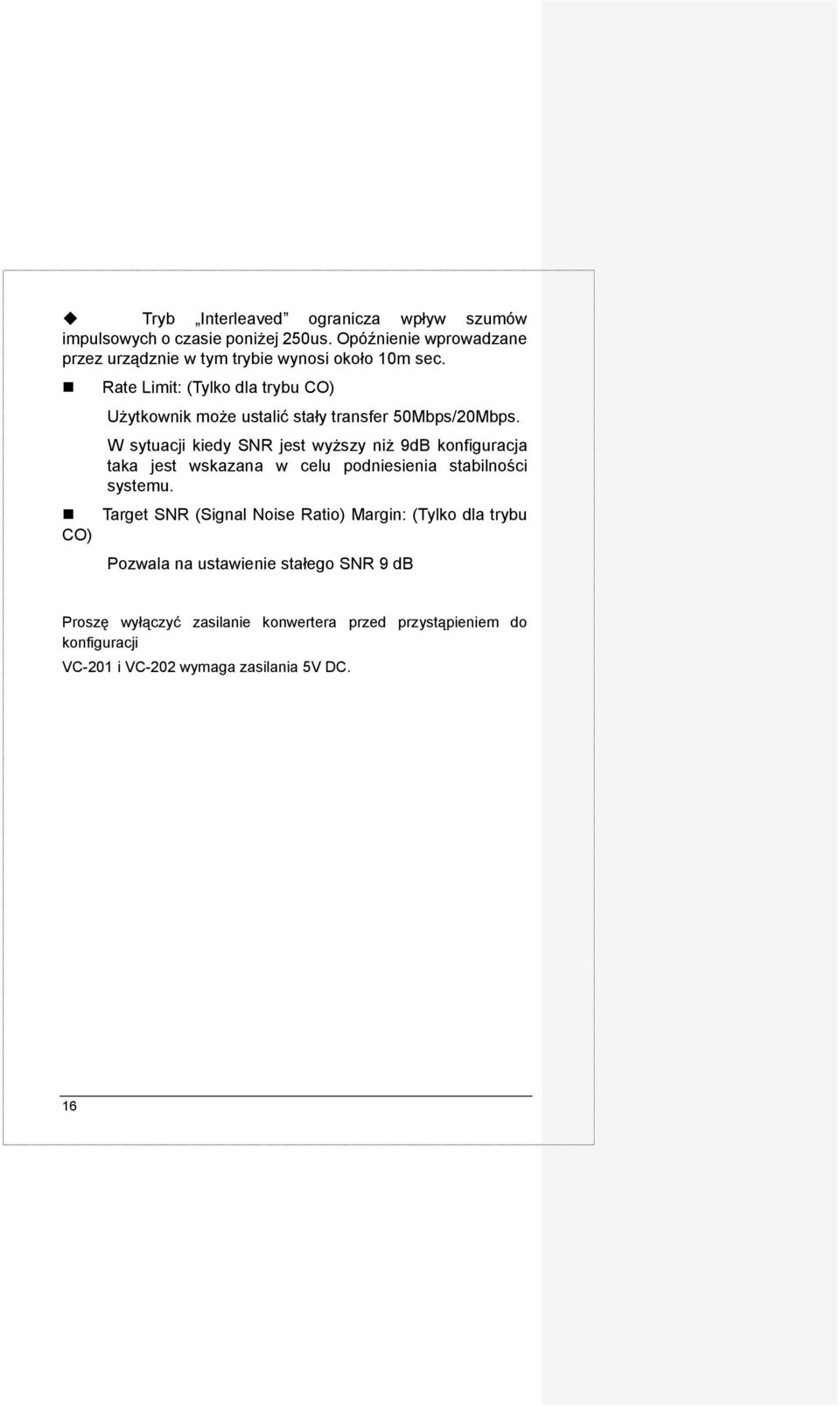

16 Tryb Interleaved ogranicza wpływ szumów impulsowych o czasie poniżej 250us. Opóźnienie wprowadzane przez urządznie w tym trybie wynosi około 10m sec. Rate Limit: (Tylko dla trybu CO) Użytkownik może ustalić stały transfer 50Mbps/20Mbps. W sytuacji kiedy SNR jest wyższy niż 9dB konfiguracja taka jest wskazana w celu podniesienia stabilności systemu. Target SNR (Signal Noise Ratio) Margin: (Tylko dla trybu CO) Pozwala na ustawienie stałego SNR 9 db Proszę wyłączyć zasilanie konwertera przed przystąpieniem do konfiguracji VC-201 i VC-202 wymaga zasilania 5V DC. 16

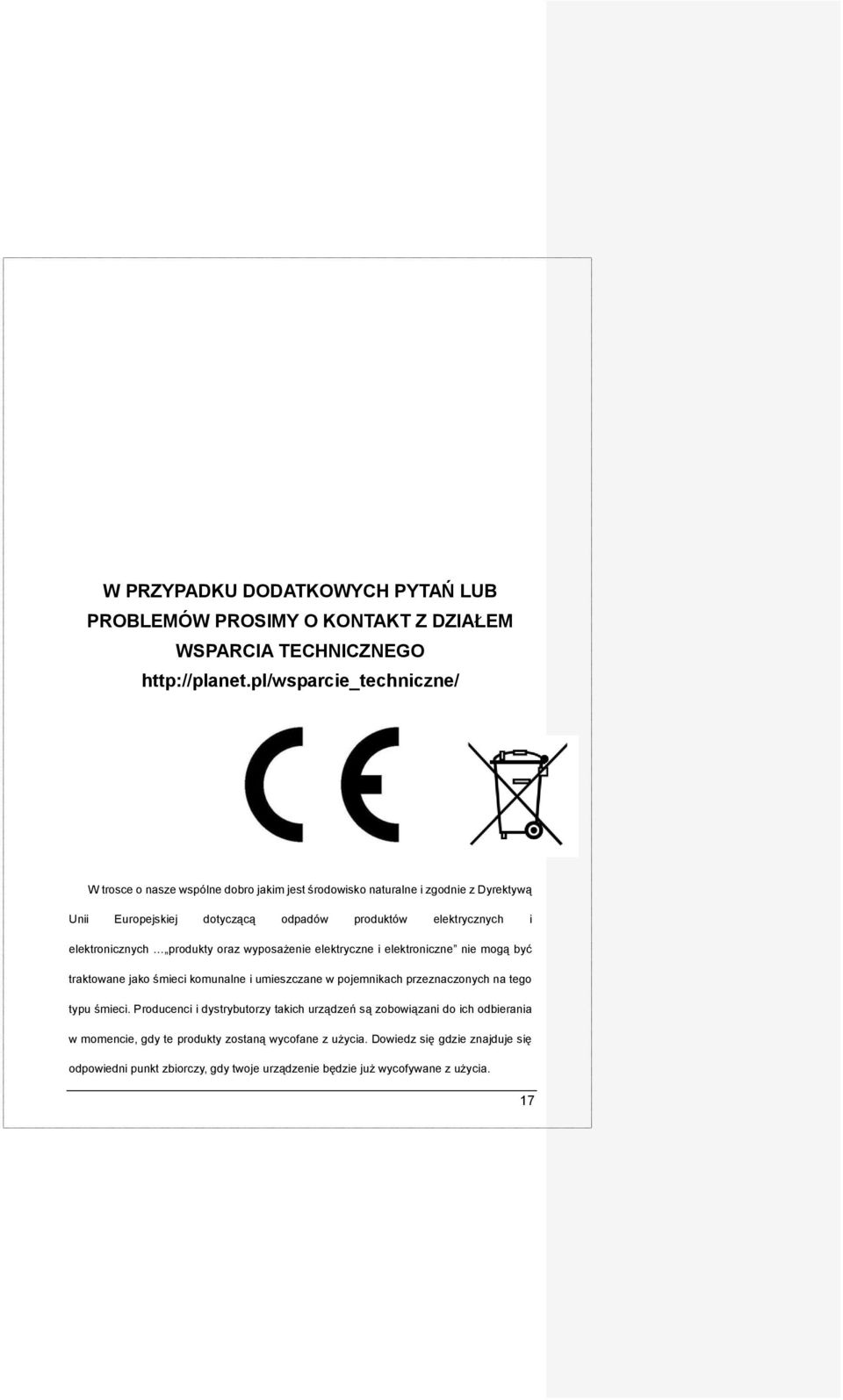

17 W PRZYPADKU DODATKOWYCH PYTAŃ LUB PROBLEMÓW PROSIMY O KONTAKT Z DZIAŁEM WSPARCIA TECHNICZNEGO W trosce o nasze wspólne dobro jakim jest środowisko naturalne i zgodnie z Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i elektronicznych produkty oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci. Producenci i dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już wycofywane z użycia. 17
