1 Bezprzewodowy punkt dostępowy IEEE g+ 54/108 Mbps z systemem zasilania PoE WAP PE Skrócona instrukcja obsługi. WAP-4060PE

2

3 Gratulujemy Państwa wyboru i zakupu bezprzewodowego punktu dostępowego firmy Planet WAP Mamy nadzieję, że spełni on Państwa oczekiwania. WAP-4060PE to bezprzewodowy punkt dostępowy pracujący z prędkością do 54 Mbps zgodnie ze standardem IEEE g i z prędkością do 108 Mbps w specjalnym trybie Super G. WAP-4060PE automatycznie dopasowuje się do najszybszego możliwego transferu. Jest jednocześnie kompatybilny z wcześniejszymi i wolniejszymi urządzeniami bezprzewodowymi zgodnymi ze standardem IEEE b. Realizuje funkcje transmisji Point-to-Point oraz Point-to-Multipoint, dzięki czemu z łatwością można połączyć radiowo dwie lub więcej sieci Ethernet LAN. Wyposażony jest w jedno gniazdo RSMA i odłączaną antenę. Będąc standardowym bezprzewodowym punktem dostępowym, Wbudowany splitter (rozdzielacz) PoE pozwala doprowadzić zasilanie do WAP-4060PE za pośrednictwem skrętki Ethernet. Dzięki takiemu rozwiązaniu punkt dostępowy może być usytuowany w miejscach, gdzie nie ma dostępu do gniazdka sieci energetycznej (strychy, poddasza), a podprowadzanie takiej sieci znacznie podwyższało by globalne koszty realizacji projektu. >>> Podstawowe cechy. Wyposażony w system zasilania PoE IEEE 802,3af. Pięć trybów pracy: punkt dostępowy (AP), klient AP, pomost - bridge Point-to-Point, pomost bridge Point-to-Multipoint, regenerator (repeater). Wysoka prędkość transmisji do 108 Mbps. Efektywna antena dipolowe gwarantuje szeroki obszar działania. Specjalny system sprzężenia zwrotnego dla realizacji poprawnej transmisji na duże odległości i w zakłóconym środowisku. Może współpracować z innymi urządzeniami IEEE b, b+ i g. Realizuje funkcje roamingu, wyboru najlepszego punktu dostępowego i filtrowania ruchu sieciowego. Szyfrowanie danych 64/128 bit WEP (Wired Equivalent Privacy).Stosuje dodatkowe systemy autoryzacji IEEE 802.1x oraz WPA - nadzorowanego dostępu. Zarządzanie za pośrednictwem przeglądarki Web lub programem narzędziowym z poziomu Windows. Obsługuje DHCP serwer i DHCP klient. Możliwość aktualizacji oprogramowania wewnętrznego. Kompaktowa, plastikowa obudowa.

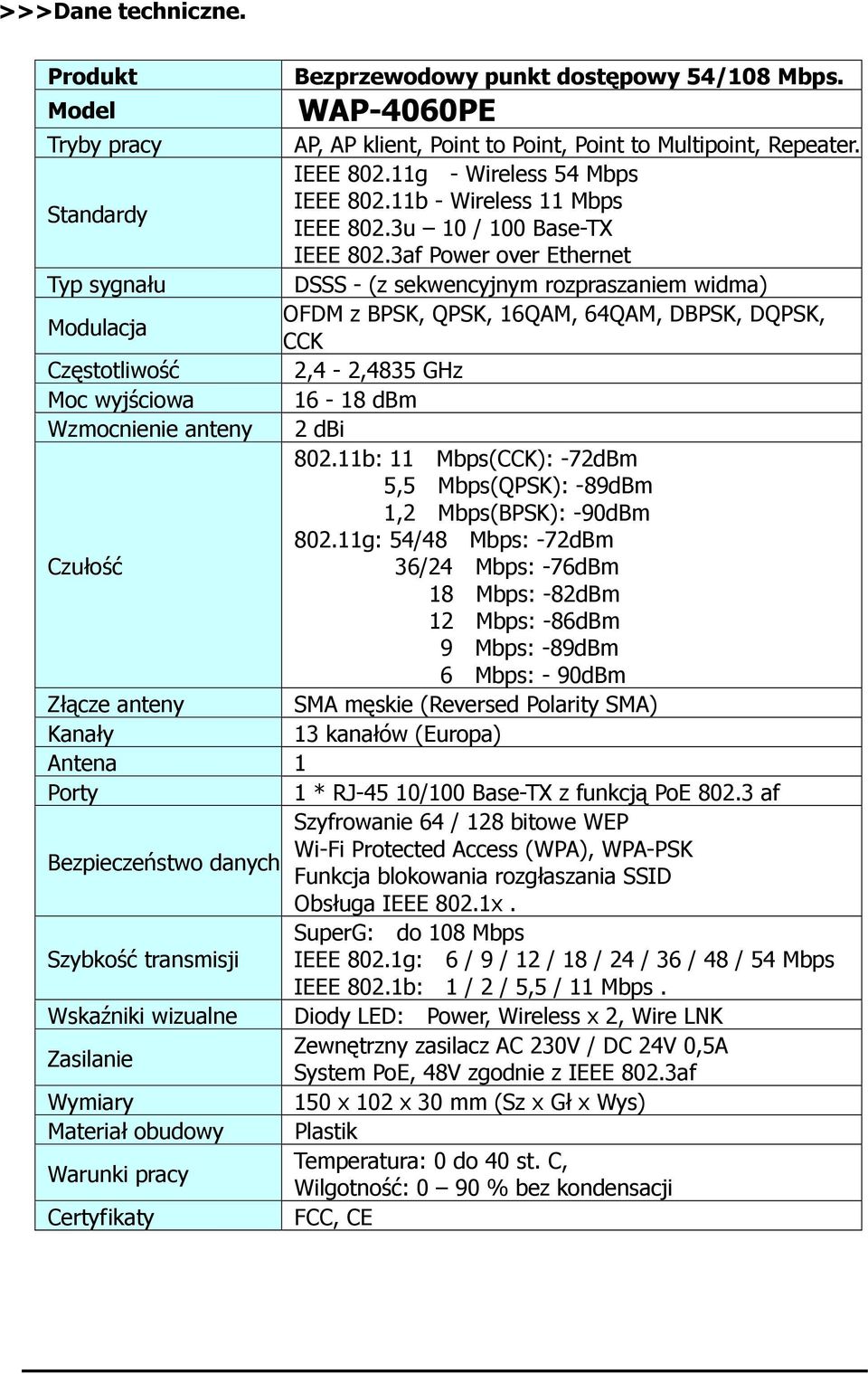

4 >>>Dane techniczne. Produkt Model Bezprzewodowy punkt dostępowy 54/108 Mbps. WAP-4060PE Tryby pracy AP, AP klient, Point to Point, Point to Multipoint, Repeater. IEEE g - Wireless 54 Mbps IEEE b - Wireless 11 Mbps Standardy IEEE 802.3u 10 / 100 Base-TX IEEE 802.3af Power over Ethernet Typ sygnału DSSS - (z sekwencyjnym rozpraszaniem widma) OFDM z BPSK, QPSK, 16QAM, 64QAM, DBPSK, DQPSK, Modulacja CCK Częstotliwość 2,4-2,4835 GHz Moc wyjściowa dbm Wzmocnienie anteny 2 dbi b: 11 Mbps(CCK): -72dBm 5,5 Mbps(QPSK): -89dBm 1,2 Mbps(BPSK): -90dBm g: 54/48 Mbps: -72dBm Czułość 36/24 Mbps: -76dBm 18 Mbps: -82dBm 12 Mbps: -86dBm 9 Mbps: -89dBm 6 Mbps: - 90dBm Złącze anteny SMA męskie (Reversed Polarity SMA) Kanały 13 kanałów (Europa) Antena 1 Porty 1 * RJ-45 10/100 Base-TX z funkcją PoE af Szyfrowanie 64 / 128 bitowe WEP Wi-Fi Protected Access (WPA), WPA-PSK Bezpieczeństwo danych Funkcja blokowania rozgłaszania SSID Obsługa IEEE 802.1x. SuperG: do 108 Mbps Szybkość transmisji IEEE 802.1g: 6 / 9 / 12 / 18 / 24 / 36 / 48 / 54 Mbps IEEE 802.1b: 1 / 2 / 5,5 / 11 Mbps. Wskaźniki wizualne Diody LED: Power, Wireless x 2, Wire LNK Zewnętrzny zasilacz AC 230V / DC 24V 0,5A Zasilanie System PoE, 48V zgodnie z IEEE 802.3af Wymiary 150 x 102 x 30 mm (Sz x Gł x Wys) Materiał obudowy Plastik Temperatura: 0 do 40 st. C, Warunki pracy Wilgotność: 0 90 % bez kondensacji Certyfikaty FCC, CE

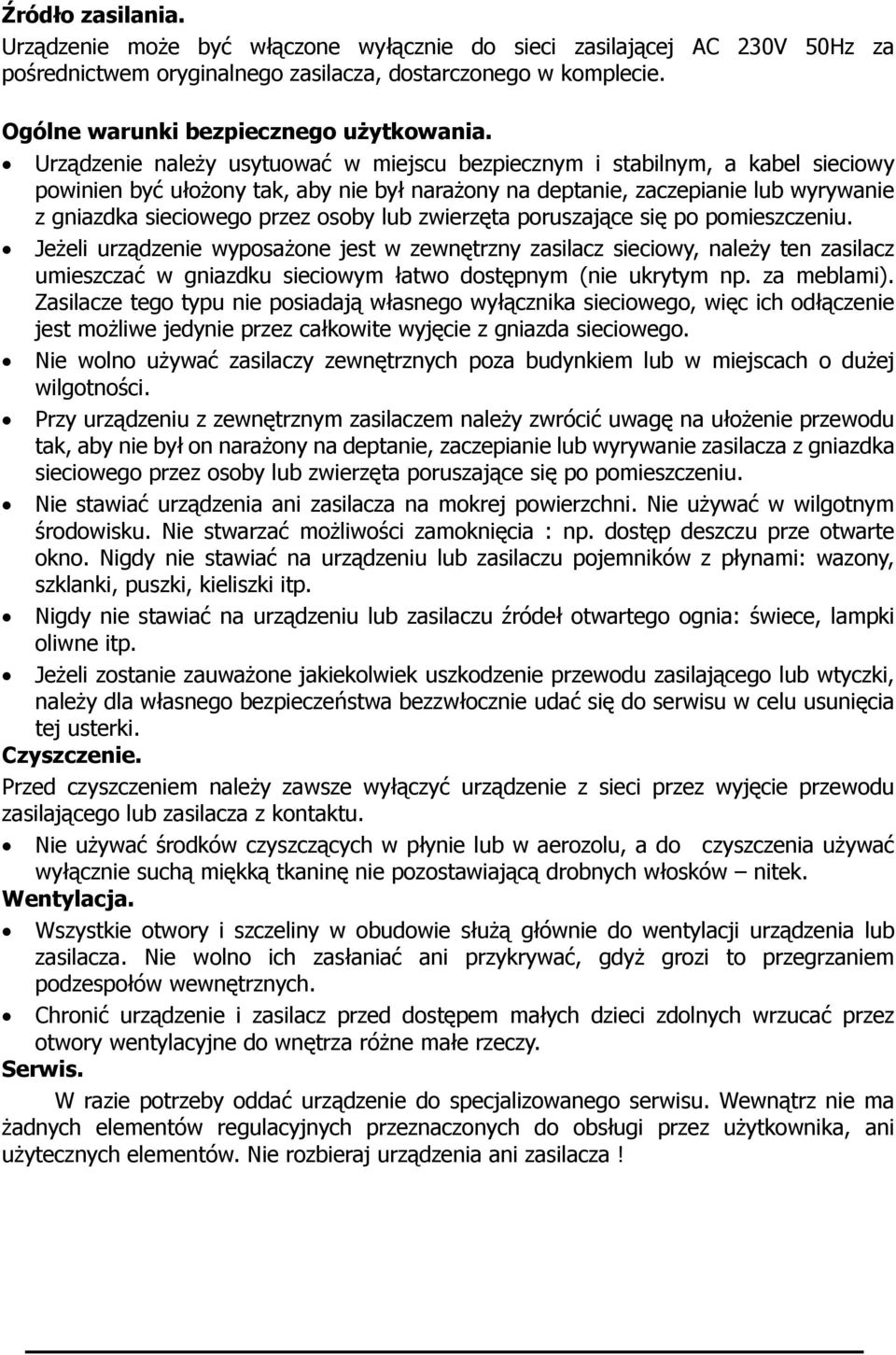

5 Źródło zasilania. Urządzenie może być włączone wyłącznie do sieci zasilającej AC 230V 50Hz za pośrednictwem oryginalnego zasilacza, dostarczonego w komplecie. Ogólne warunki bezpiecznego użytkowania. Urządzenie należy usytuować w miejscu bezpiecznym i stabilnym, a kabel sieciowy powinien być ułożony tak, aby nie był narażony na deptanie, zaczepianie lub wyrywanie z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Jeżeli urządzenie wyposażone jest w zewnętrzny zasilacz sieciowy, należy ten zasilacz umieszczać w gniazdku sieciowym łatwo dostępnym (nie ukrytym np. za meblami). Zasilacze tego typu nie posiadają własnego wyłącznika sieciowego, więc ich odłączenie jest możliwe jedynie przez całkowite wyjęcie z gniazda sieciowego. Nie wolno używać zasilaczy zewnętrznych poza budynkiem lub w miejscach o dużej wilgotności. Przy urządzeniu z zewnętrznym zasilaczem należy zwrócić uwagę na ułożenie przewodu tak, aby nie był on narażony na deptanie, zaczepianie lub wyrywanie zasilacza z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Nie stawiać urządzenia ani zasilacza na mokrej powierzchni. Nie używać w wilgotnym środowisku. Nie stwarzać możliwości zamoknięcia : np. dostęp deszczu prze otwarte okno. Nigdy nie stawiać na urządzeniu lub zasilaczu pojemników z płynami: wazony, szklanki, puszki, kieliszki itp. Nigdy nie stawiać na urządzeniu lub zasilaczu źródeł otwartego ognia: świece, lampki oliwne itp. Jeżeli zostanie zauważone jakiekolwiek uszkodzenie przewodu zasilającego lub wtyczki, należy dla własnego bezpieczeństwa bezzwłocznie udać się do serwisu w celu usunięcia tej usterki. Czyszczenie. Przed czyszczeniem należy zawsze wyłączyć urządzenie z sieci przez wyjęcie przewodu zasilającego lub zasilacza z kontaktu. Nie używać środków czyszczących w płynie lub w aerozolu, a do czyszczenia używać wyłącznie suchą miękką tkaninę nie pozostawiającą drobnych włosków nitek. Wentylacja. Wszystkie otwory i szczeliny w obudowie służą głównie do wentylacji urządzenia lub zasilacza. Nie wolno ich zasłaniać ani przykrywać, gdyż grozi to przegrzaniem podzespołów wewnętrznych. Chronić urządzenie i zasilacz przed dostępem małych dzieci zdolnych wrzucać przez otwory wentylacyjne do wnętrza różne małe rzeczy. Serwis. W razie potrzeby oddać urządzenie do specjalizowanego serwisu. Wewnątrz nie ma żadnych elementów regulacyjnych przeznaczonych do obsługi przez użytkownika, ani użytecznych elementów. Nie rozbieraj urządzenia ani zasilacza!

6 Zawartość opakowania. 1 x WAP-4060PE 1 x Zasilacz sieciowy. 1 x Płyta CD. 1 x Antena. 1 x Skrócona instrukcja obsługi. Opis punktu dostępowego. Panel przedni. Dioda LED Znaczenie. STATUS Świeci Błąd systemu. Nie świeci Normalna praca. Miga rozruch urządzenia lub aktualizacja oprogramowania wewnętrznego (firmware upgrade). POWER Świeci Normalna praca, zasilanie obecne. Nie świeci Brak zasilania. LAN Świeci - The LAN (Ethernet) port is active. Nie świeci - No active connection on the LAN (Ethernet) port. Miga Trwa transmisja danych przez port LAN (Ethernet). WLAN Świeci - Idle Nie świeci - Error- Wireless connection is not available. Miga Trwa transmisja danych drogą bezprzewodową.

7 Panel tylny. ANT Gniazdo anteny CONSOLE Port konsoli RS-232. Gniazdo DB-9 żeńskie. RESET Button Przycisk RESET ma dwie funkcje: - Reboot. Krótkie naciśnięcie powoduje restart urządzenia. - Reset i powrót do ustawień fabrycznych: 1. Wyłączyć WAP-4060PE. 2. Nacisnąć i trzymać przycisk Reset podczas włączania zasilania. 3. Wciąż trzymać naciśnięty przycisk, do czasu, aż czerwona dioda Status mignie dwa razy. 4. Zwolnić przycisk Reset. LAN (PoE) Interfejs Ethernet do połączenia WAP a z siecią LAN skrętką zakończoną wtyczką RJ-45 (10 Base-T lub 100 Base-TX). Port może być również wykorzystywany do zasilania systemem PoE. Power port Gniazdo do podłączenia zasilacza, jeżeli urządzenie nie jest zasilane przez port PoE LAN RJ-45.

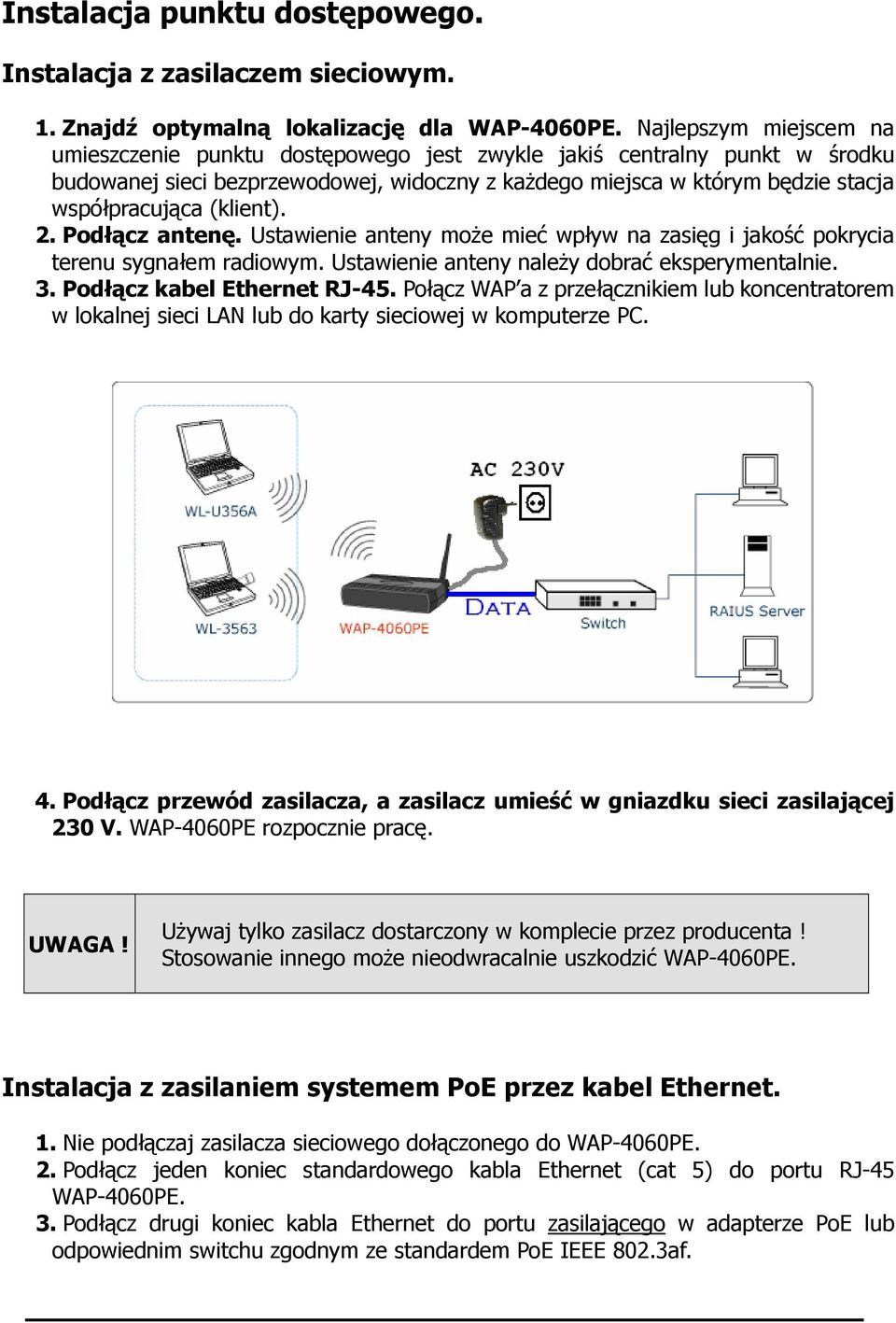

8 Instalacja punktu dostępowego. Instalacja z zasilaczem sieciowym. 1. Znajdź optymalną lokalizację dla WAP-4060PE. Najlepszym miejscem na umieszczenie punktu dostępowego jest zwykle jakiś centralny punkt w środku budowanej sieci bezprzewodowej, widoczny z każdego miejsca w którym będzie stacja współpracująca (klient). 2. Podłącz antenę. Ustawienie anteny może mieć wpływ na zasięg i jakość pokrycia terenu sygnałem radiowym. Ustawienie anteny należy dobrać eksperymentalnie. 3. Podłącz kabel Ethernet RJ-45. Połącz WAP a z przełącznikiem lub koncentratorem w lokalnej sieci LAN lub do karty sieciowej w komputerze PC. 4. Podłącz przewód zasilacza, a zasilacz umieść w gniazdku sieci zasilającej 230 V. WAP-4060PE rozpocznie pracę. UWAGA! Używaj tylko zasilacz dostarczony w komplecie przez producenta! Stosowanie innego może nieodwracalnie uszkodzić WAP-4060PE. Instalacja z zasilaniem systemem PoE przez kabel Ethernet. 1. Nie podłączaj zasilacza sieciowego dołączonego do WAP-4060PE. 2. Podłącz jeden koniec standardowego kabla Ethernet (cat 5) do portu RJ-45 WAP-4060PE. 3. Podłącz drugi koniec kabla Ethernet do portu zasilającego w adapterze PoE lub odpowiednim switchu zgodnym ze standardem PoE IEEE 802.3af.

9 4. Jeżeli stosujesz adapter PoE, połącz jego nie zasilany port Ethernet z przełącznikiem lub koncentratorem w lokalnej sieci LAN lub z kartą sieciową w komputerze PC. 5. Podłącz zasilanie do adaptera PoE lub switcha zasilającego. 6. Sprawdź w oparciu o kontrolki LED w WAP-4060PE, czy urządzenie jest prawidłowo zasilane. Konfiguracja punktu dostępowego WAP-4060PE. Na załączonej płycie CD znajduje się prosty program konfiguracyjny przeznaczony dla systemu Windows. Pozwala on wyszukać w sieci twój punkt dostępowy (bez względu na jego adres IP) i przydzielić mu odpowiedni adres IP zgodny z konfiguracją sieci LAN. Instalacja programu narzędziowego dla WAP-4060PE. 1. Umieść płytę CD w czytniku płyt i poczekaj, aż otworzy się okno powitalne. 2. Na ekranie kliknij na link WAP-4060PE Manager. Rozpocznie się instalacja. Jeżeli okno powitalne nie otworzy się automatycznie (czytnik CD ma wyłączoną obsługę autostartu), można zainstalować program ręcznie z lokalizacji X:\Utility\setup.exe (X to bieżąca litera przypisana czytnikowi CD).

10 3. Po zakończeniu instalacji, program można uruchomić z menu Start > Programy > Planet > WAP-4060PE Manager. Program narzędziowy WAP-4060PE Manager. Zaraz po uruchomieniu, program przegląda sieć w poszukiwaniu wszystkich aktywnych urządzeń typu WAP-4060PE, a następnie wyświetla je na liście, jak poniżej. W głównej ramce okna wyświetlana jest lista znalezionych w sieci punktów dostępowych. Dla każdego z nich będzie również pode kilka podstawowych parametrów: Name IP address Indywidualna nazwa przypisana WAP-4060PE. Adres IP WAP-4060PE. MAC Address IEEE Standard FW Version Description MAC adres WAP-4060PE. Standard lub standardy z których korzysta WAP-4060PE (n.p b, g) Bieżąca wersja oprogramowania wewnętrznego (Firmware). Dodatkowe informacje o WAP-4060PE wprowadzone przez administratora sieci. Uwaga: Jeżeli poszukiwanego urządzenia nie ma na liście, należy sprawdzić zasilanie i połączenie z siecią LAN, a następnie nacisnąć przycisk Refresh w celu ponownego przeszukania sieci.

11 Przyciski do obsługi programu: Refresh Odśwież ponowny przegląd sieci w poszukiwaniu wszystkich aktywnych urządzeń typu WAP-4060PE lub zmian w ich konfiguracji. Detail Info Wyświetla dodatkowe, szczegółowe informacje na temat wybranego z listy urządzenia. Web Management Uruchomienie interfejsu zarządzania WAP-4060PE, bazującego na przeglądarce internetowej. Set IP Address Funkcja zmiany adresu IP punktu dostępowego. Exit Wyjście z programu. Konfiguracja: 1. Wybierz z listy interesujący cię punkt dostępowy WAP. 2. Kliknij przycisk Set IP Address. 3. W razie potrzeby podaj nazwę użytkownika i hasło. Domyślne ustawienia fabryczne są następujące: Nazwa użytkownika admin, a hasło password. 4. Upewnij się, że wprowadzany adres IP, Maska sieci i adres IP bramki są zgodne z konfiguracją twojej sieci LAN. Zapisz wszystkie zmiany. Jeżeli adres IP został już przypisany do WAP-4060PE, można już korzystać z interfejsu zarządzania opartego na przeglądarce internetowej. W tym celu należy kliknąć przycisk WEB Management. Interfejs zarządzania można również uruchomić bezpośrednio z przeglądarki internetowej, wpisując w polu adresu, adres IP WAP-4060PE. Przy logowaniu należy podać nazwę użytkownika i hasło. Domyślne ustawienia fabryczne są następujące: Adres IP Maska sieci Nazwa użytkownika admin Hasło password.

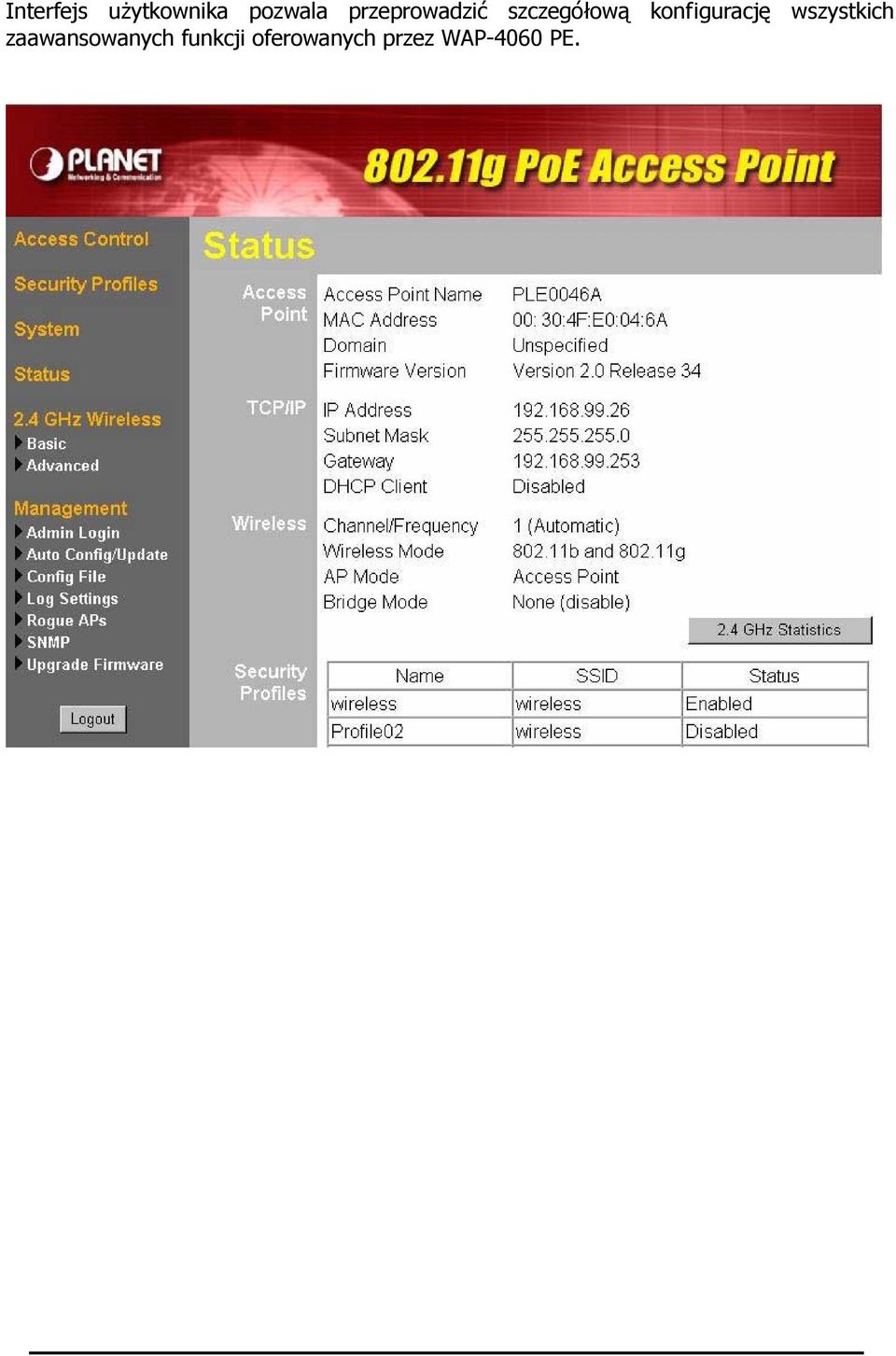

12 Interfejs użytkownika pozwala przeprowadzić szczegółową konfigurację wszystkich zaawansowanych funkcji oferowanych przez WAP-4060 PE.

13

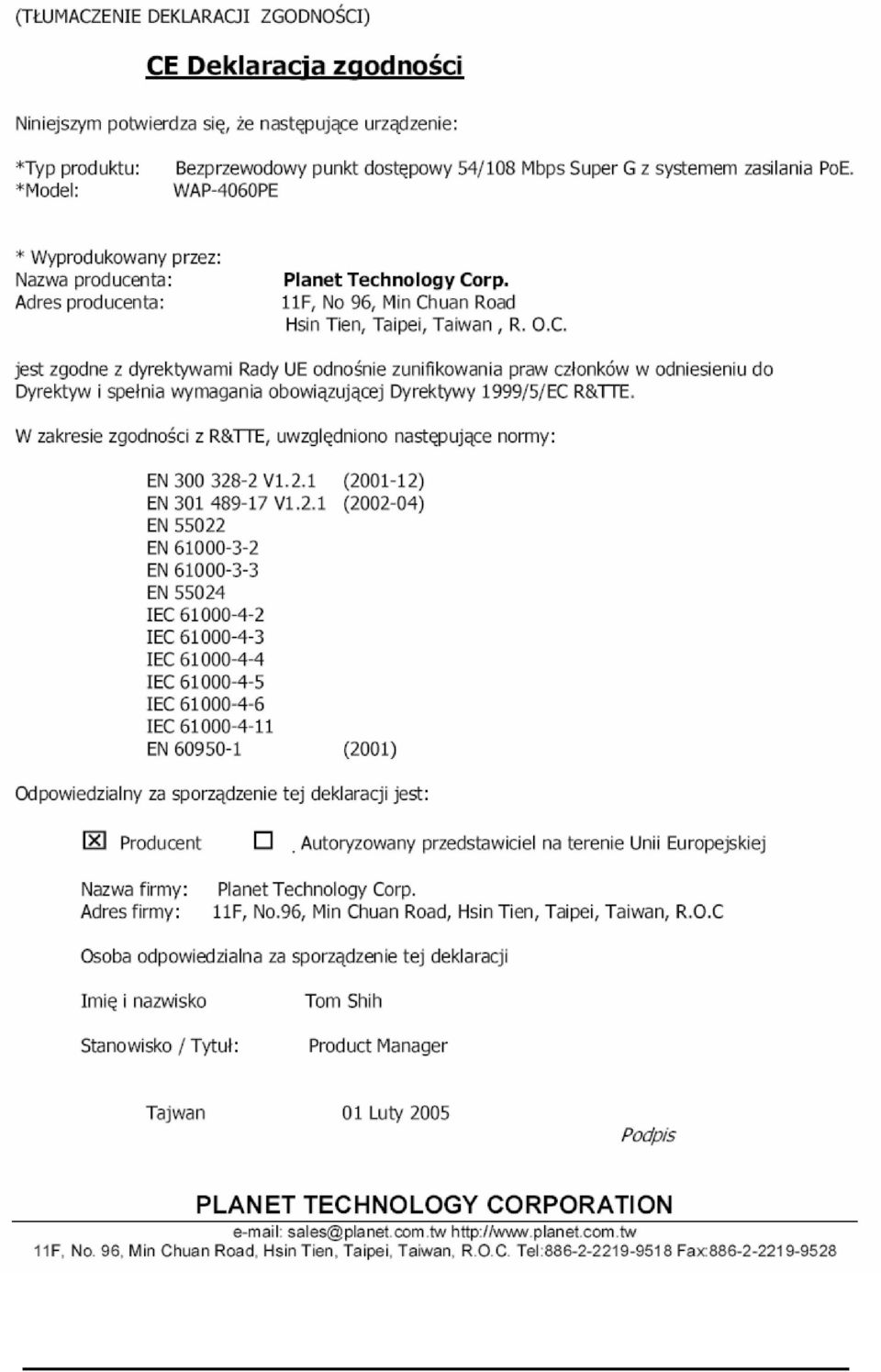

14

15

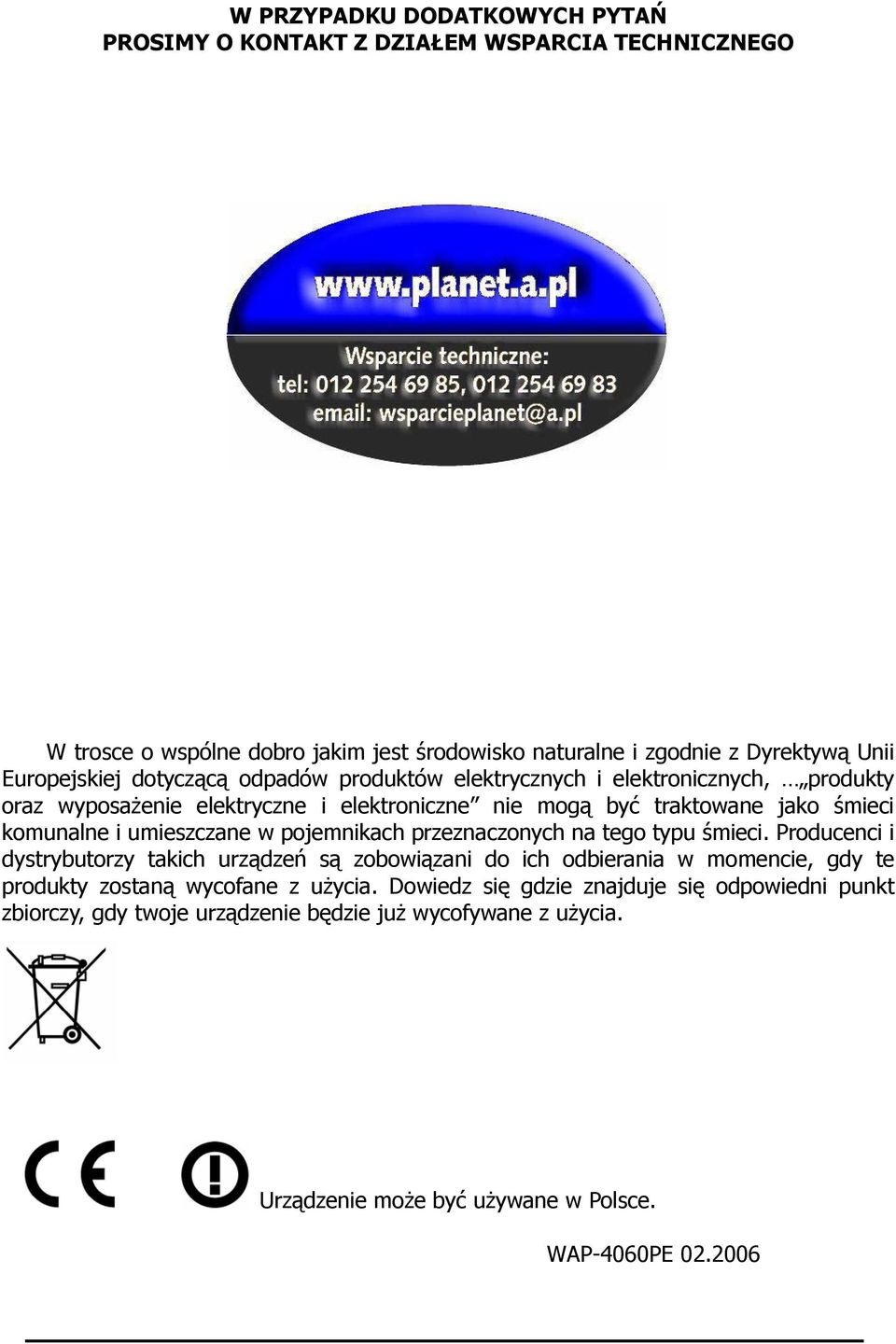

16 W PRZYPADKU DODATKOWYCH PYTAŃ PROSIMY O KONTAKT Z DZIAŁEM WSPARCIA TECHNICZNEGO W trosce o wspólne dobro jakim jest środowisko naturalne i zgodnie z Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i elektronicznych, produkty oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci. Producenci i dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już wycofywane z użycia. Urządzenie może być używane w Polsce. WAP-4060PE
