1 Instrukcja obsługi TL-SG1008/TL-SGt016/ TL-SG1024/TL-SG1048 Przełącznik Gigabit Ethernet do montowania w szafach Rev:

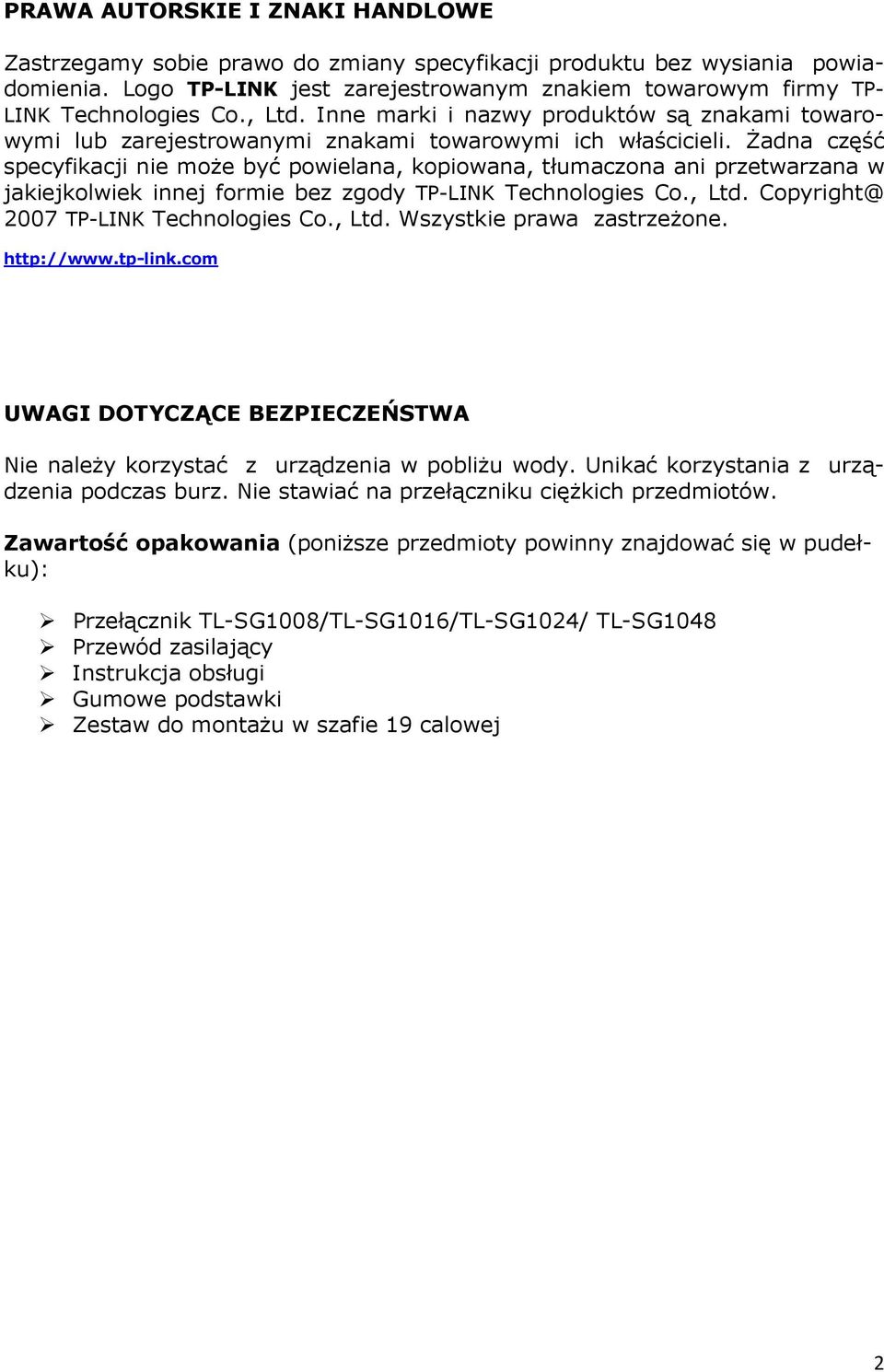

2 PRAWA AUTORSKIE I ZNAKI HANDLOWE Zastrzegamy sobie prawo do zmiany specyfikacji produktu bez wysiania powiadomienia. Logo TP-LINK jest zarejestrowanym znakiem towarowym firmy TP- LINK Technologies Co., Ltd. Inne marki i nazwy produktów są znakami towarowymi lub zarejestrowanymi znakami towarowymi ich właścicieli. śadna część specyfikacji nie moŝe być powielana, kopiowana, tłumaczona ani przetwarzana w jakiejkolwiek innej formie bez zgody TP-LINK Technologies Co., Ltd. Copyright@ 2007 TP-LINK Technologies Co., Ltd. Wszystkie prawa zastrzeŝone. UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Nie naleŝy korzystać z urządzenia w pobliŝu wody. Unikać korzystania z urządzenia podczas burz. Nie stawiać na przełączniku cięŝkich przedmiotów. Zawartość opakowania (poniŝsze przedmioty powinny znajdować się w pudełku): Przełącznik TL-SG1008/TL-SG1016/TL-SG1024/ TL-SG1048 Przewód zasilający Instrukcja obsługi Gumowe podstawki Zestaw do montaŝu w szafie 19 calowej 2

śadna część specyfikacji nie moŝe być powielana, kopiowana, tłumaczona ani przetwarzana w jakiejkolwiek innej formie bez zgody TP-LINK Technologies Co., Ltd. Copyright@ 2007 TP-LINK Technologies Co.

3 Rozdział 1: Instalacja 1) Montowanie przełącznika na biurku lub w szafie Przed połoŝeniem przełącznika na biurku naleŝy przyczepić do jego spodu 4 gumowe podkładki. Powierzchnia, na którym będzie umieszczony przełącznik musi utrzymać cięŝar 5 kg. Przed rozpoczęciem montaŝu w szafie naleŝy odłączyć wszystkie urządzenia od przełącznika, następnie za pomocą śrub montaŝowych przymocować płytki montaŝowe do urządzenia. Rysunek 2-1 Przymocowanie płytek montaŝowych do przełącznika Rysunek 2-2 Zamontowania przełącznika w szafie 3

Przed rozpoczęciem montaŝu w szafie naleŝy odłączyć wszystkie urządzenia od przełącznika, następnie za pomocą śrub montaŝowych

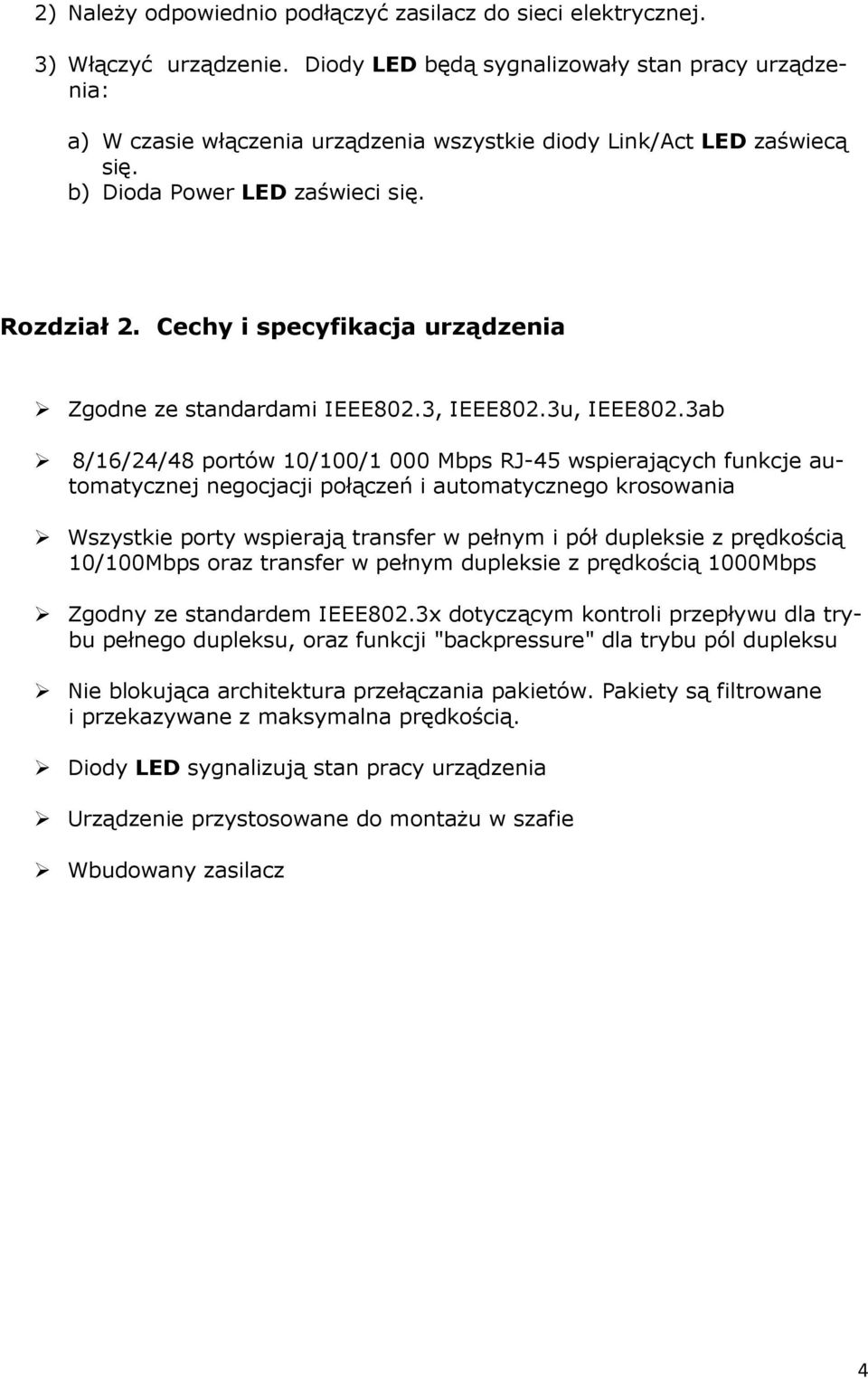

4 2) NaleŜy odpowiednio podłączyć zasilacz do sieci elektrycznej. 3) Włączyć urządzenie. Diody LED będą sygnalizowały stan pracy urządzenia: a) W czasie włączenia urządzenia wszystkie diody Link/Act LED zaświecą się. b) Dioda Power LED zaświeci się. Rozdział 2. Cechy i specyfikacja urządzenia Zgodne ze standardami IEEE802.3, IEEE802.3u, IEEE802.3ab 8/16/24/48 portów 10/100/1 000 Mbps RJ-45 wspierających funkcje automatycznej negocjacji połączeń i automatycznego krosowania Wszystkie porty wspierają transfer w pełnym i pół dupleksie z prędkością 10/100Mbps oraz transfer w pełnym dupleksie z prędkością 1000Mbps Zgodny ze standardem IEEE802.3x dotyczącym kontroli przepływu dla trybu pełnego dupleksu, oraz funkcji "backpressure" dla trybu pól dupleksu Nie blokująca architektura przełączania pakietów. Pakiety są filtrowane i przekazywane z maksymalna prędkością. Diody LED sygnalizują stan pracy urządzenia Urządzenie przystosowane do montaŝu w szafie Wbudowany zasilacz 4

Cechy i specyfikacja urządzenia Zgodne ze standardami IEEE802.3, IEEE802.3u, IEEE802.

5 Właściwości Standardy Topologia Protokół Szybkość transmisji danych Okablowanie Ilość portów Metoda Adresy MAC Diody LED Szybkość filtrowania pakietów Szybkość przekazywania pakietów Temperatura Temperatura przechowywania Wilgotność w warunkach Wilgotność składowania IEEE OBase-T IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T Gwiazda CSMA/CD Ethernet: 10Mbps (Half Duplex) 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) 200Mbps (Full Duplex) Gigabit Ethernt: Mbps (Full Duplex) 10BASE-T: UTP kat. 3,4,5 (max. 100m) EIA/TIA n STP (max. 100m) 100BASE-Tx: UTP kat. 5, 5e (max. 100m) EIA/TIA n STP (max. 100m) 1000BASE-Tx: UTP kat. 5, 5e (max. 100m) EIA/TIA n STP (max. 100m) 8/16/24/48 10/100/1 OOOMbpsRJ-45 z funkcja auto-negocjacji połączeń Store-and-forward Obsługuje automatyczne zapamiętywania Power, Link/Act, 100M (tylko dla TL-SF1024) 10Base-T: 14880pps/Port 100Base-Tx: pps/Port 1000Base-T: pps/Port 1OBase-T: 14880pps/Port 1OOBase-Tx: pps/Port 1OOOBase-T: pps/Port 0.C-40.C (321'-104"F) -40.C-70.C (-40"F -158"F) 10%-90% nie kondensująca 5%-90% nie kondensująca 5

3ab 1000Base-T Gwiazda CSMA/CD Ethernet: 10Mbps (Half Duplex) 20Mbps (Full Duplex) Fast Ethernet: 100Mbps (Half Duplex) 200Mbps (Full Duplex) Gigabit Ethernt: - 1000 Mbps (Full Duplex) 10BASE-T: UTP

6 Rozdział 3. Budowa zewnętrzna (na przykładzietl-sg1008) 1) Panel przedni i diody LED Rysunek 3-1 Przedni panel przełącznika TL-SG1008 Dioda Power LED: Świecenie diody na czerwono sygnalizuje podłączenie do źródła zasilania. Dioda 1000Mbps Link/Act LED: Świecenie ciągłe diody na zielono sygnalizuje podłączenie urządzenia do portu 1000Mbps. Pulsowanie diody oznacza transfer danych. Dioda 10/100Mbps Link/Act LED: Świecenie ciągłe diody na zielono sygnalizuje podłączenie urządzenia do portu10/100mbps. Pulsowanie diody oznacza transfer danych. 2) Panel tylni Rysunek 3-2 Tylni panel przełącznika TL-SG1008 Na tylnim panelu przełącznika TL-SF1024 znajduje się gniazdo zasilania AC. NaleŜy podłączyć urządzenie kablem zasilającym do sieci elektrycznej. 6

podłączenie do źródła zasilania. Dioda 1000Mbps Link/Act LED: Świecenie ciągłe diody na zielono sygnalizuje podłączenie urządzenia do portu 1000Mbps.
