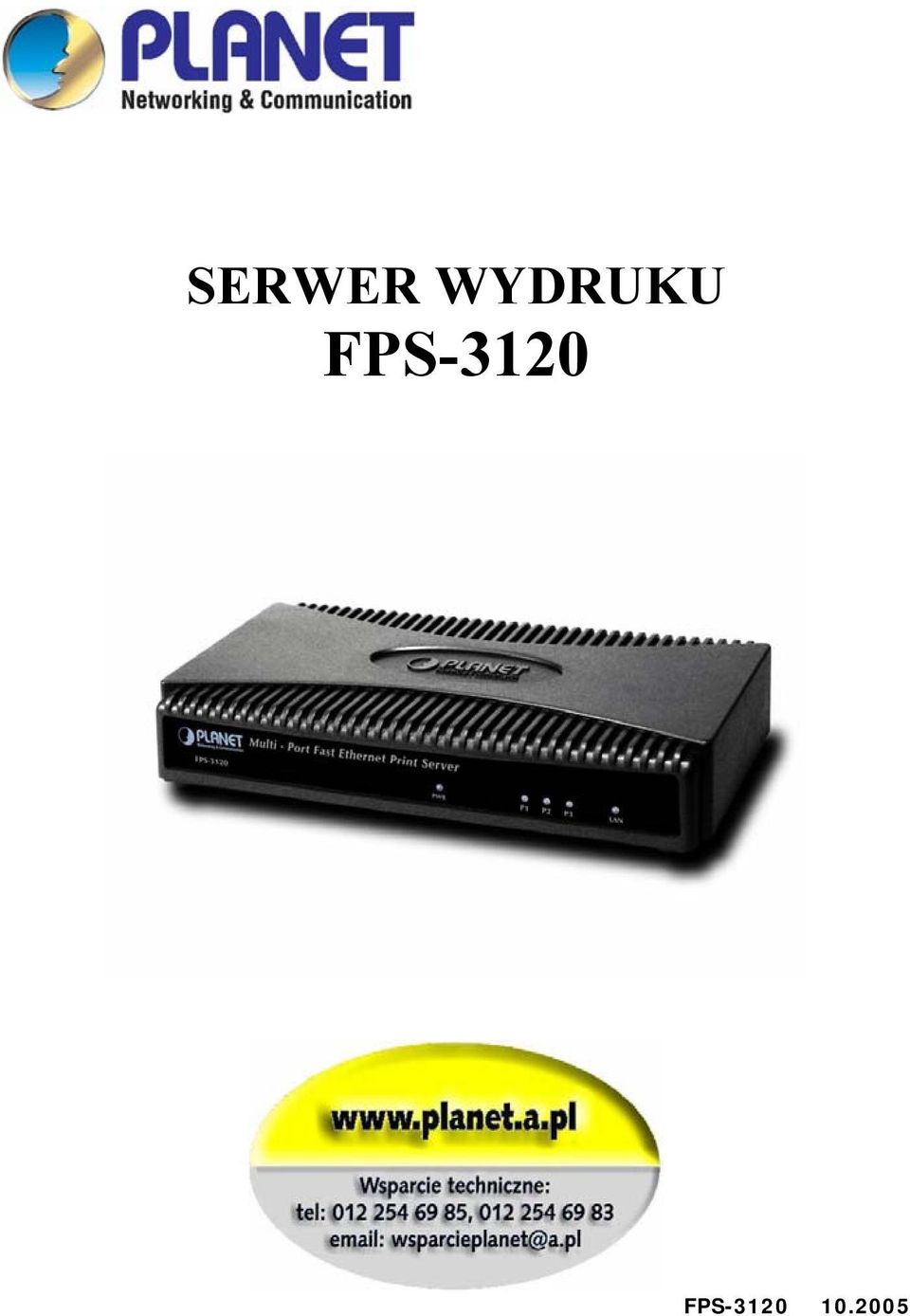

1 SERWER WYDRUKU FPS-3120 FPS

2 Serwer wydruku FPS

3 Szanowni Państwo! Gratulujemy Państwa wyboru i zakupu Serwera Wydruku firmy PLANET. Mamy nadzieję, że spełni on Państwa oczekiwania. FPS-3120 to serwer wydruku posiadający 2 porty USB i jeden port równoległy. Może więc udostępniać w sieci 3 drukarki rzeczywiste. FPS-3120 obsługuje tylko protokół TCP/IP oraz Apple Talk. Niniejsza instrukcja omawia sposób instalacji Print Serwera FPS-3120 w następujących systemach operacyjnych: Windows 95 / 98 / ME / NT / 2000 / XP Peer-to-Peer Networks Macintoch (Apple Talk) 2 Serwer wydruku FPS-3120

FPS-3120 obsługuje tylko protokół TCP/IP oraz Apple Talk.

4 ŚRODKI BEZPIECZEŃSTWA Przed włączeniem urządzenia do prądu proszę przeczytać informacje dotyczące bezpieczeństwa użytkowania. Źródło zasilania. Urządzenie może być włączone wyłącznie do sieci zasilającej prądu zmiennego AC 230V 50Hz. Ogólne warunki bezpiecznego użytkowania. Zasilacz należy umieszczać w gniazdku sieciowym łatwo dostępnym (nie ukrytym n.p. za meblami). Zasilacze tego typu nie posiadają własnego wyłącznika sieciowego, więc ich odłączenie jest możliwe jedynie przez całkowite wyjęcie z gniazda sieciowego. Nie wolno używać zasilaczy zewnętrznych poza budynkiem lub w miejscach o dużej wilgotności. Należy zwrócić uwagę na ułożenie przewodu tak, aby nie był on narażony na deptanie, zaczepianie lub wyrywanie zasilacza z gniazdka sieciowego przez osoby lub zwierzęta poruszające się po pomieszczeniu. Nie stawiać urządzenia ani zasilacza na mokrej powierzchni. Nie używać w wilgotnym środowisku. Nie stwarzać możliwości zamoknięcia : np. dostęp deszczu prze otwarte okno. Nigdy nie stawiać na urządzeniu lub zasilaczu pojemników z płynami: wazony, szklanki, puszki, kieliszki itp. Nigdy nie stawiać na urządzeniu lub zasilaczu źródeł otwartego ognia: świece, lampki oliwne itp. Jeżeli zostanie zauważone jakiekolwiek uszkodzenie przewodu zasilającego lub wtyczki, należy dla własnego bezpieczeństwa bezzwłocznie udać się do serwisu w celu usunięcia tej usterki. Czyszczenie. Przed czyszczeniem należy zawsze wyłączyć urządzenie z sieci przez wyjęcie zasilacza z kontaktu. Nie używać środków czyszczących w płynie lub w aerozolu. Do czyszczenia używać wyłącznie suchą miękką tkaninę nie pozostawiającą drobnych włosków nitek. Serwer wydruku FPS

Zasilacz należy umieszczać w gniazdku sieciowym łatwo dostępnym (nie ukrytym n.p. za meblami).

5 Wentylacja. Wszystkie otwory i szczeliny w obudowie służą głównie do wentylacji urządzenia lub zasilacza. Nie wolno ich zasłaniać ani przykrywać, gdyż grozi to przegrzaniem podzespołów wewnętrznych. Chronić urządzenie i zasilacz przed dostępem małych dzieci zdolnych wrzucać przez otwory wentylacyjne do wnętrza różne małe rzeczy. Serwis. W razie potrzeby oddać urządzenie do specjalizowanego serwisu. Wewnątrz nie ma żadnych elementów regulacyjnych przeznaczonych do obsługi przez użytkownika, ani użytecznych elementów. PRZED URUCHOMIENIEM. Przed rozpoczęciem sprawdź zgodność napięcia posiadanej sieci zasilającej z informacją umieszczoną na zasilaczu. Włączanie i wyłączanie z gniazdka sieciowego wykonuj trzymając zawsze za wtyczkę sieciową lub obudowę zasilacza, a nie za przewód zasilający. Jeżeli tylko wtyczka kabla zasilającego lub zasilacz znajduje się w gniazdku sieciowym, urządzenie jest cały czas zasilane. Jeżeli cokolwiek wpadnie lub wleje się do środka urządzenia lub zasilacza, natychmiast wyjmij wtyczkę z gniazdka sieciowego. Urządzenie ani zasilacz nie może być używane do czasu oględzin wykonanych przez eksperta. Nie rozkręcaj urządzenia lub zasilacza. Wewnątrz może występować wysokie napięcie zagrażające zdrowiu a nawet życiu. Jakiekolwiek naprawy i regulacje wewnątrz powinien wykonywać wyłącznie kwalifikowany personel serwisowy. LOKALIZACJA. Umieść urządzenie i ewentualnie zasilacz w miejscu z dobrą wentylacją - swobodnym przepływem powietrza. Zapobiegnie to przegrzewaniu się elementów wewnętrznych. Nigdy nie ustawiaj urządzenia ani zasilacza w okolicy urządzeń grzewczych, ani w miejscach nasłonecznionych. Nigdy nie kładź na nim ciężkich przedmiotów. 4 Serwer wydruku FPS-3120

W razie potrzeby oddać urządzenie do specjalizowanego serwisu. Wewnątrz nie ma żadnych elementów regulacyjnych przeznaczonych do obsługi przez użytkownika, ani użytecznych elementów.

6 KONDENSACJA PARY. W pewnych okolicznościach (np. nagła zmiana lokalizacji z pomieszczenia zimnego do ciepłego) urządzenie i/lub zasilacz może pokryć się parą wodną uniemożliwiając czasowo użytkowanie urządzenia. W takiej sytuacji należy odczekać około 1 godzinę na ustabilizowanie się temperatury urządzenia i odparowanie wilgoci. 1. INSTALACJA 1) Upewnić się, że drukarka jest odłączona od zasilania. 2) Połączyć drukarkę z Serwerem Wydruku odpowiednim kablem. 3) Podłączyć serwer do sieci LAN standardowym przewodem RJ-45 cat.5 lub lepszej. 4) Podłączyć zasilacz 5) Sprawdzić, czy wskaźnik LED PWR świeci. Jeśli LED zasilania nie świeci sprawdzić połączenia i zasilacz. 6) Umieścić płytę CD w napędzie i po pojawieniu się poniższego okna wybrać Administrator Instalation. Pełną instalację wykonuje się tylko na jednym komputerze administratora sieci. Serwer wydruku FPS

W takiej sytuacji należy odczekać około 1 godzinę na ustabilizowanie się temperatury urządzenia i odparowanie wilgoci. 1. INSTALACJA 1) Upewnić się, że drukarka jest odłączona od zasilania.

7 7) W oknie powitalnym instalatora wybrać Next (Dalej). 8) Wybrać folder do instalacji lub pozostawić domyślny proponowany przez program. 6 Serwer wydruku FPS-3120

8 9) Wybrać elementy które mają być zainstalowane: administrator wszystko, klienci w sieci wyłącznie sterowniki Drivers. 10) Po instalacji otworzy się automatycznie okno z listą znalezionych w sieci LAN serwerów wydruku. Serwer wydruku FPS

9 Jeżeli na liście nie ma nowo podłączonego serwera, należy sprawdzić połączenia, zasilanie i nacisnąć Refresh w celu ponownego przeszukania sieci. 11) W kolejnym oknie można serwerowi nadać jakąś nazwę, tak aby był łatwo rozpoznawany w sieci LAN. 12) Następnie można w razie potrzeby zmienić ustawienia adresu IP. 8 Serwer wydruku FPS-3120

11) W kolejnym oknie można serwerowi nadać jakąś nazwę, tak aby był łatwo

10 13) Na koniec program wyświetli podsumowanie. Naciśnięcie Zakończ zamknie program. 14) W Start menu są teraz do dyspozycji administratora niezbędne programy konfiguracyjne. Serwer wydruku FPS

11 2. KONFIGURACJA SERWERA WYDRUKU W poniższych sytuacjach, nie ma potrzeby konfigurowania serwera wydruku, należy przejść do następnej sekcji. Użytkownicy Windows: Jest zainstalowany protokół TCP/IP Użytkownicy Apple Macintosh: Jest zainstalowany protokół Apple Talk 3. KONFIGURACJA KLIENTA SERWERA WYDRUKU Program Network Ports Quick Setup pozwala udostępniać (lub wyłączać udostępnianie) poszczególne porty drukarek w sieci. Dodatkowo w okienku Port Name można odczytać pod jaką nazwą dany port występuje: lpt1, lpt2, lpt3. Program Remote ports pozwala dodawać poszczególne porty do komputera. Niezbędne jest wpisanie bieżącej nazwy serwera i jego adresu IP. 10 Serwer wydruku FPS-3120

KONFIGURACJA KLIENTA SERWERA WYDRUKU Program Network Ports Quick Setup pozwala udostępniać (lub wyłączać udostępnianie) poszczególne porty drukarek w sieci.

12 Nacisnąć ADD. Gdy odpowiednie porty są już dostępne w sieci, w dowolnym komputerze (z zainstalowanymi sterownikami! ) należy wybrać funkcję Dodaj drukarkę : 1) Start Panel Sterowania Drukarki lub Start Ustawienia Drukarki i faksy. 2) Jeśli nie jest zainstalowana jeszcze żadna drukarka, należy ją zainstalować, jako drukarkę Lokalną (Drukarka lokalna podłączona do tego komputera. UWAGA należy wyłączyć opcję Automatyczne wykrywanie ). Serwer wydruku FPS

2) Jeśli nie jest zainstalowana jeszcze żadna drukarka, należy ją zainstalować, jako drukarkę Lokalną (Drukarka

13 3) W kolejnym oknie Wybieranie portu drukarki należy z rozwijanej listy odpowiedni port, do którego podłączona jest (lub będzie) drukarka z której chcemy korzystać. 4) W kolejnym oknie należy wybrać z listy drukarkę która będzie zastosowana lub zainstalować ją z dysku dostarczonego z drukarką. 3. MACINTOSH (APPLE TALK) 1) Kliknąć ikonę Apple Control Panel Network 2) Upewnić się, że w AppleTalk Connection jest wybraną opcją EtherTalk. 3) Kliknąć Chooser 4) Wybrać ikonę LaserWriter 8 (zalecane) lub LaserWriter 7 5) Wybrać z listy Serwer Wydruku o nazwie PSxxxxxx (PS z 6 cyframi). 12 Serwer wydruku FPS-3120

MACINTOSH (APPLE TALK) 1) Kliknąć ikonę Apple Control Panel Network 2) Upewnić się, że w AppleTalk Connection jest wybraną opcją EtherTalk.

14 4. Konfiguracja zaawansowana. FPS-3120 posiada szereg zaawansowanych funkcji konfiguracyjnych do których można dostać się poprzez program narzędziowy PrintServer Configuration lub przez przeglądarkę Web wpisując w polu adres, adres IP print serwera. Funkcje zaawansowane wymagają podania loginu i hasła. Fabryczne ustawienia to admin i admin. Serwer wydruku FPS

poprzez program narzędziowy PrintServer Configuration lub przez przeglądarkę Web wpisując w

15 14 Serwer wydruku FPS-3120

16 W trosce o nasze wspólne dobro jakim jest środowisko naturalne i zgodnie z Dyrektywą Unii Europejskiej dotyczącą odpadów produktów elektrycznych i elektronicznych produkty oraz wyposażenie elektryczne i elektroniczne nie mogą być traktowane jako śmieci komunalne i umieszczane w pojemnikach przeznaczonych na tego typu śmieci. Producenci i dystrybutorzy takich urządzeń są zobowiązani do ich odbierania w momencie, gdy te produkty zostaną wycofane z użycia. Dowiedz się gdzie znajduje się odpowiedni punkt zbiorczy, gdy twoje urządzenie będzie już wycofywane z użycia. FPS Serwer wydruku FPS
