AXS-200/635 ZESTAW TESTOWY DO MIEDZI, VDSL2, ADSL2+ I USŁUG IP TRIPLE PLAY. część linii SharpTESTER Access Line TESTOWANIE SIECI DOSTĘPOWYCH

Transkrypt

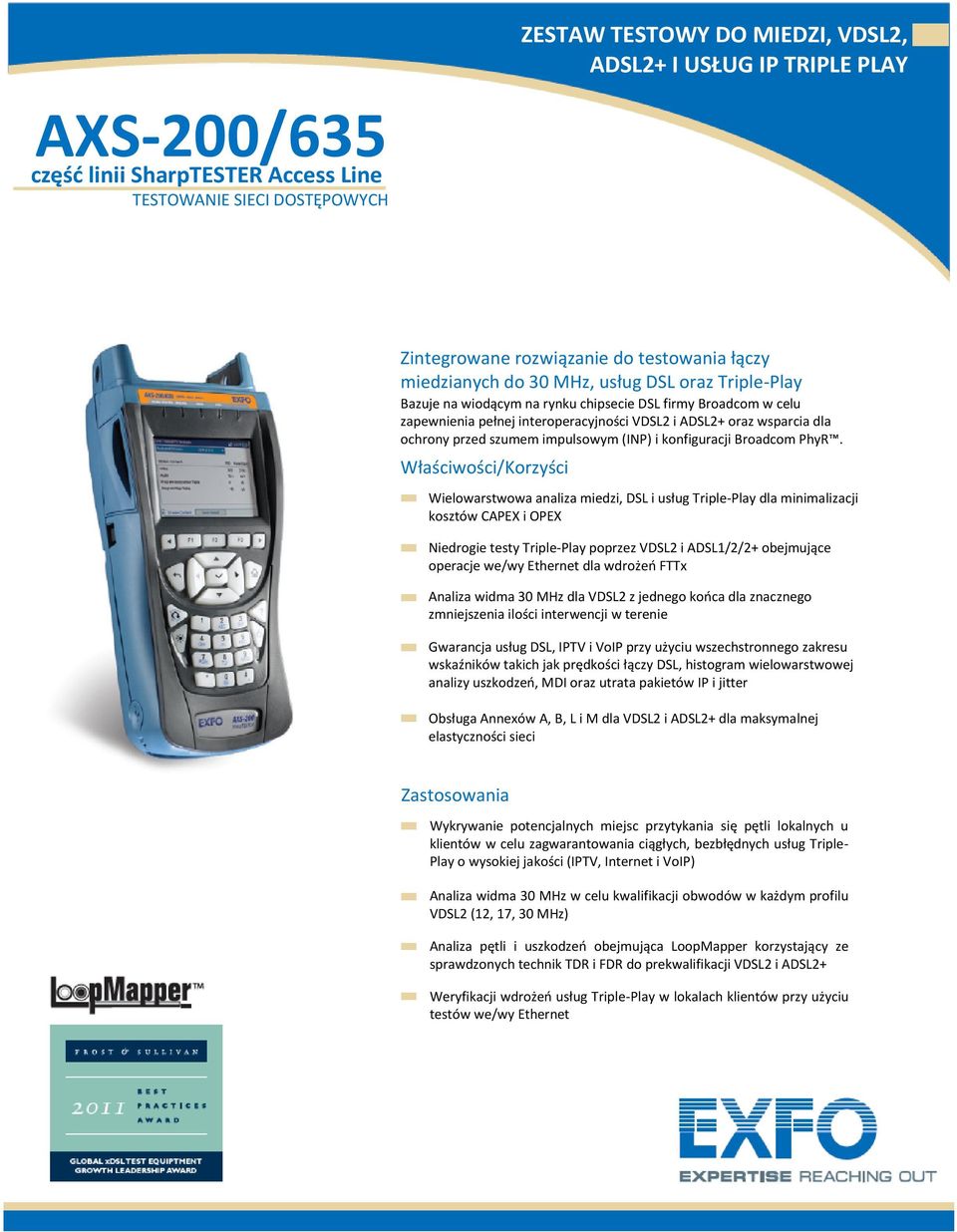

1 ZESTAW TESTOWY DO MIEDZI, VDSL2, ADSL2+ I USŁUG IP TRIPLE PLAY AXS-200/635 część linii SharpTESTER Access Line TESTOWANIE SIECI DOSTĘPOWYCH Zintegrowane rozwiązanie do testowania łączy miedzianych do 30 MHz, usług DSL oraz Triple-Play Bazuje na wiodącym na rynku chipsecie DSL firmy Broadcom w celu zapewnienia pełnej interoperacyjności VDSL2 i ADSL2+ oraz wsparcia dla ochrony przed szumem impulsowym (INP) i konfiguracji Broadcom PhyR. Właściwości/Korzyści Wielowarstwowa analiza miedzi, DSL i usług Triple-Play dla minimalizacji kosztów CAPEX i OPEX Niedrogie testy Triple-Play poprzez VDSL2 i ADSL1/2/2+ obejmujące operacje we/wy Ethernet dla wdrożeń FTTx Analiza widma 30 MHz dla VDSL2 z jednego końca dla znacznego zmniejszenia ilości interwencji w terenie Gwarancja usług DSL, IPTV i VoIP przy użyciu wszechstronnego zakresu wskaźników takich jak prędkości łączy DSL, histogram wielowarstwowej analizy uszkodzeń, MDI oraz utrata pakietów IP i jitter Obsługa Annexów A, B, L i M dla VDSL2 i ADSL2+ dla maksymalnej elastyczności sieci Zastosowania Wykrywanie potencjalnych miejsc przytykania się pętli lokalnych u klientów w celu zagwarantowania ciągłych, bezbłędnych usług Triple- Play o wysokiej jakości (IPTV, Internet i VoIP) Analiza widma 30 MHz w celu kwalifikacji obwodów w każdym profilu VDSL2 (12, 17, 30 MHz) Analiza pętli i uszkodzeń obejmująca LoopMapper korzystający ze sprawdzonych technik TDR i FDR do prekwalifikacji VDSL2 i ADSL2+ Weryfikacji wdrożeń usług Triple-Play w lokalach klientów przy użyciu testów we/wy Ethernet

2 Testy Miedzi Do 30 MHz Oraz VDSL i Usług Triple-Play Czerp korzyści z optymalnego działania i elastyczności urządzenia przy wdrożenia usług Triple-Play bazujących na FTTx dzięki modułowi EXFO AXS-200/635 dla AXS-200 SharpTESTER. Zestaw testowy zapewni Ci szeroki zakres pomiarów więc nie ważne na jakim poziomie wdrażania VDSL2 lub ADSL1/2/2+ jesteś kwalifikacja, instalacja, wykrywanie problemów czy ich eliminacja masz wszystkie potrzebne narzędzia testowe by wykonać pracę wydajnie i prawidłowo. Co więcej, skracając czas cykli testowych tak jak to tylko możliwe, AXS- 200/635 pozwala Ci oszczędzać pieniądze. AXS-200/635 łączy w sobie analizę widmową kabli miedzianych w paśmie do 30 MHz i weryfikację szybkości VDSL2, razem z zachowaniem kompatybilności z usługami ADSL1/2/2+ oraz Triple-Play tworząc tym samym jedyny zestaw pomiarowy jakiego potrzebujesz. Umożliwia ono także ekipom terenowym przyśpieszenie w dotarciu do usługi, wykonując utrzymanie i rozwiązywania problemów poprzez ocenę medium fizycznego oraz usług Triple-Play w jednej połączonej sekwencji testowej. Będąc częścią linii dostępowej testerów SharpTESTER, AXS-200/635 integruje funkcjonalności zestawu testowego 30MHz łączy miedzianych AXS-200/610 oraz zestawu testowego VDSL2, ADSL2+ i IP Triple-Play AXS-200/630. Ta wysoce intuicyjna, ręczna jednostka umożliwia technikom określanie i rozwiązywanie problemów w usługach pętli miedzianych oraz Triple-Play z jednego końca linii, bez użycia dodatkowych narzędzi na drugim końcu. Jasno-kolorowy wyświetlacz LCD w urządzeniu AXS-200/635 zapewnia wyraźny interfejs graficzny użytkownika do prezentacji przejrzystych wyników (również grafiki), czyniąc je przyjaznym użytkownikowi rozwiązaniem testowym, doskonałym do analizy usług Triple-Play. Zaprojektowany z myślą o codziennych warunkach testowych, wyświetlacz AXS-200/635 jest idealnie dopasowany do użytku w bezpośrednim działaniu słońca dzięki kolorowemu wyświetlaczowi typu transflective. 512 MB pamięci wewnętrznej; Port USB dla dodatkowego przechowywania wyników Diody sygnalizacyjne: brak potrzeby patrzenia na ekran w celu oceny aktywności i wyników Pass/Fail Kolorowy wyświetlacz typu transflective umożliwia użytkownikom oglądanie czytelnych wyników typu Pass/Fail na ekranie nawet w bezpośrednim słońcu Przycisk pomocy błyskawicznie otwierający ekran pomocy kontekstowej Przycisk szybkiego rozpoczęcia/zatrzymania testu, upraszczający nawigację i oszczędzający cenny czas

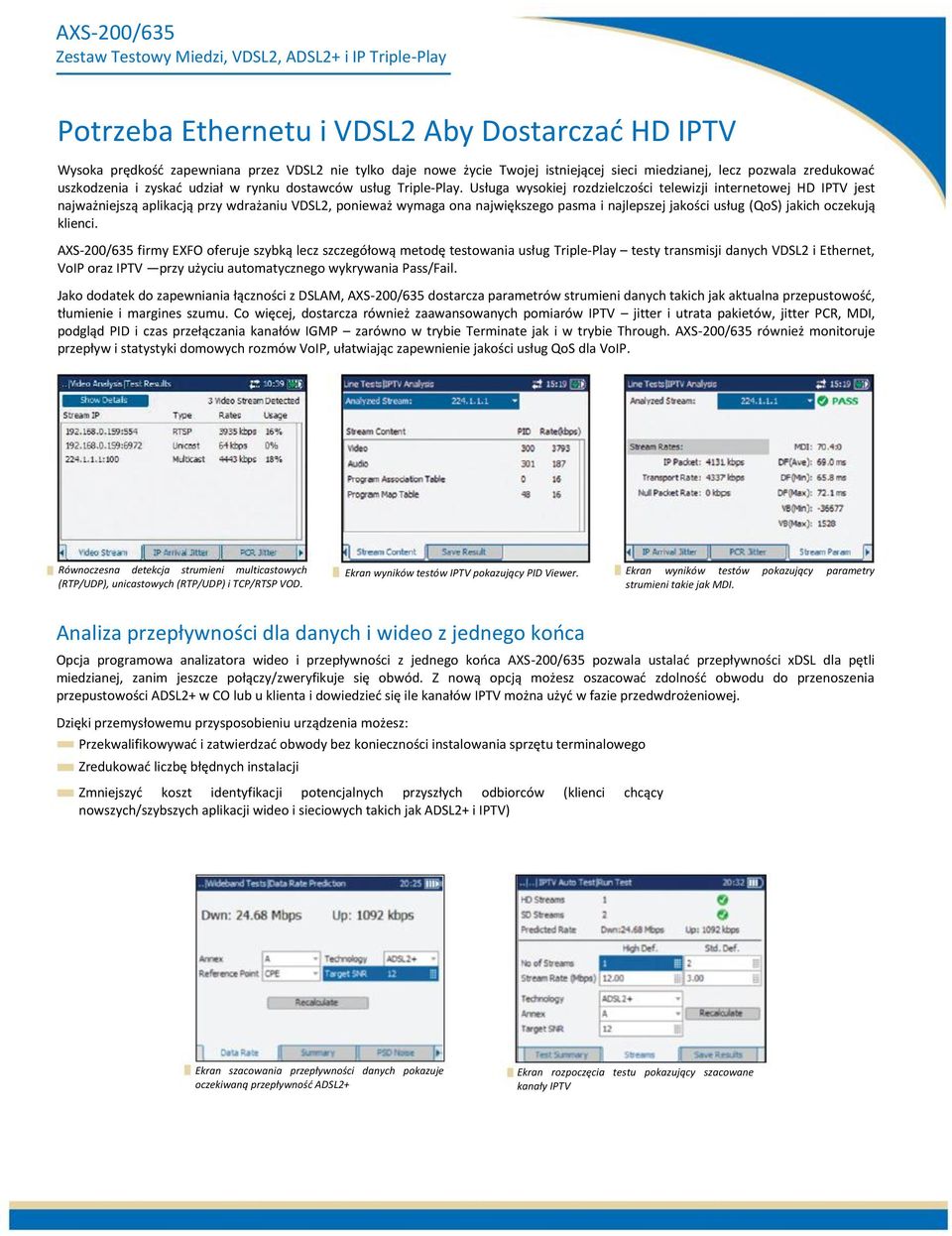

3 Potrzeba Ethernetu i VDSL2 Aby Dostarczać HD IPTV Wysoka prędkość zapewniana przez VDSL2 nie tylko daje nowe życie Twojej istniejącej sieci miedzianej, lecz pozwala zredukować uszkodzenia i zyskać udział w rynku dostawców usług Triple-Play. Usługa wysokiej rozdzielczości telewizji internetowej HD IPTV jest najważniejszą aplikacją przy wdrażaniu VDSL2, ponieważ wymaga ona największego pasma i najlepszej jakości usług (QoS) jakich oczekują klienci. AXS-200/635 firmy EXFO oferuje szybką lecz szczegółową metodę testowania usług Triple-Play testy transmisji danych VDSL2 i Ethernet, VoIP oraz IPTV przy użyciu automatycznego wykrywania Pass/Fail. Jako dodatek do zapewniania łączności z DSLAM, AXS-200/635 dostarcza parametrów strumieni danych takich jak aktualna przepustowość, tłumienie i margines szumu. Co więcej, dostarcza również zaawansowanych pomiarów IPTV jitter i utrata pakietów, jitter PCR, MDI, podgląd PID i czas przełączania kanałów IGMP zarówno w trybie Terminate jak i w trybie Through. AXS-200/635 również monitoruje przepływ i statystyki domowych rozmów VoIP, ułatwiając zapewnienie jakości usług QoS dla VoIP. Równoczesna detekcja strumieni multicastowych (RTP/UDP), unicastowych (RTP/UDP) i TCP/RTSP VOD. Ekran wyników testów IPTV pokazujący PID Viewer. Ekran wyników testów pokazujący parametry strumieni takie jak MDI. Analiza przepływności dla danych i wideo z jednego końca Opcja programowa analizatora wideo i przepływności z jednego końca AXS-200/635 pozwala ustalać przepływności xdsl dla pętli miedzianej, zanim jeszcze połączy/zweryfikuje się obwód. Z nową opcją możesz oszacować zdolność obwodu do przenoszenia przepustowości ADSL2+ w CO lub u klienta i dowiedzieć się ile kanałów IPTV można użyć w fazie przedwdrożeniowej. Dzięki przemysłowemu przysposobieniu urządzenia możesz: Przekwalifikowywać i zatwierdzać obwody bez konieczności instalowania sprzętu terminalowego Zredukować liczbę błędnych instalacji Zmniejszyć koszt identyfikacji potencjalnych przyszłych odbiorców (klienci chcący nowszych/szybszych aplikacji wideo i sieciowych takich jak ADSL2+ i IPTV) Ekran szacowania przepływności danych pokazuje oczekiwaną przepływność ADSL2+ Ekran rozpoczęcia testu pokazujący szacowane kanały IPTV

4 Ochrona Przed Szumem Impulsowym Powinieneś zapewnić swoim klientom wszechstronne zabezpieczenie przed słabej jakości usługami Triple-Play. Mając to na względzie, przemysł telekomunikacyjny zaadoptował bazujący na DSL parametr ochrony przed szumem impulsowym (INP), który jest szczególnie istotny w momencie instalowania usług IPTV bazujących na VDSL2 i ADSL2+. Dla przykładu, INP pomaga redukować ilość makro-bloków w strumieniu IPTV wywołanych przez rzadkie impulsy szumu o krótkim czasie trwania. Jednakże minusem implementacji standardu INP jest możliwość spowolnienia szybkości VDSL2 (lub ADSL2+) oferowanej klientom oraz zmniejszenia obszaru świadczonych usług (odległość). AXS-200/635 wspiera tradycyjny parametr INP jak i innowacyjne podejście Broadcom do INP zwane PhyR. Technologia ta pozwala wyraźnie obniżyć BER, podnieść wskaźniki DSL i zwiększyć zasięg w porównaniu do standardowych implementacji INP. W rezultacie AXS- 200/635 może być użyty do weryfikacji i zapewnienia spójności QoS dla wdrożeń IPTV bazujących na DLS bez negatywnego wpływu na szybkość i działanie łączy DLS. Ekran wyników testów DSL. Testowanie prawdziwie wszechstronne i kompatybilne wstecz Ponieważ AXS-200/635 jest oparty na chipsecie wiodącego producenta Broadcom, daje to pewność doskonałej wszechstronności i interoperatywności w zastosowaniach VDSL i ADSL2+ w połączeniu z innymi urządzeniami stworzonymi na bazie chipsetu Broadcom, jak i chipsetów innych producentów. Dzięki chipsetowi Broadcom w AXS-200/635 możesz korzystać z trybu Nitro firmy Broadcom testując ADSL2+ by efektywnie komunikować się z DSLAM (również korzystającego z chipsetu Broadcom) w celu pozyskania przepływności do 30 Mbit/s (w zależności od ustawień DSLAM, długości pętli, wpływu szumów i jakości obwodu). Ekran wyników testów ADSL2+. Ekran wyników testów VDSL2. Kluczowe własności INP i PhyR Schematy testowe użytkownika Wsparcie FTTx Analiza IPTV Raportowanie MDI Analiza VoIP Analiza danych Histogram analiz uszkodzeń Wielowarstwowych Wspiera użyteczność PhyR firmy Broadcom oraz parametry ochronne przed szumem impulsowym Prezentuje łatwo interpretowalne wyniki Pass/Fail Umożliwia ocenę usług Triple-Play dla DSL i 10/100 Mbit/s Ethernet w trybie Terminate i Through Dostarcza kluczowych parametrów kwalifikacyjnych IPTV takich jak emulacja set-top box (STB), żądania przyjęcia/odrzucenia, analiza jittera PCR i podgląd PID Określa indeks dostarczenia mediów (RFC 4445) w celu oszacowania jakości odbioru IPTV Zapewnia niezależność usług VoIP od jittera i utraty pakietów Oferuje popularny zestaw pomiarów takich jak ping, traceroute, testowanie szybkości HTTP i FTP, aby zapewnić niezawodną i spójną łączność internetową Wizualnie wskazuje kiedy i na której warstwie pojawiają się błędy, pomagając zlokalizować źródło problemów i ułatwiając szybkie i wydajne ich rozwiązywanie

5 Testowanie w zakresie 30MHz: Spójrz na pełen obraz Dla wielu firm telekomunikacyjnych instalowanie łączy ADSL odbywało się całkiem gładko; jednakże przygotowywanie podstawowej pętli miedzianej dla usług Triple-Play to inna historia. AXS-200/635 firmy EXFO umożliwia pełną analizę widma VDSL2 w celu identyfikacji i lokalizacji zakłóceń i interferencji sygnału wpływających ma dostarczenie wideo i głosu na końcowych odcinkach sieci. Dodatkowo oferuje rozszerzony zakres testów z jednego końca linii, które pomagają szybko zlokalizować i naprawić uszkodzenia wpływające na jakość usług (QoS). Ekran wyników testów Auto testy Detekcja rozszerzonego szumu widmowego Użyj własności 30 MHz Power Spectral Density Noise urządzenia AXS-200/635 aby zarządzać widmem w wiązce przewodów. Graficzny wyświetlacz jednostki pomaga określić, która usługa jest zainstalowana w pętli i na jakim poziomie mocy. Jest to najlepsza technika do użytku w identyfikacji sygnałów, które są zbyt silne dla wiązki, i jest ona niezbędna w pętlach gdzie nie ma wiązek, dla zarządzania widmem. Ekran wyników testów Szumy PSD Loop Mapper ułatwia sprawę Wygodne i wszechstronne narzędzie Loop Mapper w AXS-200/635 upraszcza wykrywanie uszkodzeń, odczepów i zakończeń kabli. Automatycznie wybierając reflektometr czasowy (TDR) i/lub częstotliwościowy (FDR) w zależności od własności linii, Loop Mapper wyświetla prostolinijny diagram połączeń uwzględniający długości pętli dla łatwiejszej interpretacji. Ekran wyników testów Loop Mapper

6 Kompletne testy metaliczne zawierające multimetr cyfrowy (DMM) i częstotliwość głosu (VF) Korzystając z AXS-200/635, pomiary napięcia AC i DC są wykonywane i dokumentowane automatycznie, bez potrzeby wciskania niezliczonej ilości przycisków lub ingerencji w pomiary. AXS-200/635 mierzy również prądy AC i DC by zaoferować kompletny obraz elektrycznej stabilności testowanego obwodu. Dodatkowo, mierzy on pojemność i rezystancję, wykonując jednocześnie pomiary równowagi tych wartości. Wartości pojemności i rezystancji są automatycznie przeliczane na wartości odległości dla oceny długości pętli. AXS-200/635 oferuje unikalne testy pozwalające wykrywać obecność korozji lub podmokłej linii aby pomagać technikom szybciej i łatwiej rozwiązywać problemy. Ekran testu pojemności DMM Wiele aplikacji, jeden zestaw testowy Aplikacja AXS-200/610 AXS-200/630 AXS-200/635 AXS-200/635 integruje funkcjonalności zestawu testowego 30MHz łączy miedzianych AXS-200/610 oraz zestawu testowego VDSL2, ADSL2+ and IP Triple-Play AXS-200/630. Urządzenie to jest rozwiązaniem typu wszystko w jednym dla kompletnej oceny miedzi/dsl/triple-play w pętli lokalnej. Lokalizacja uszkodzeń miedzi Rozwiązywanie problemów miedzi Testy wąskiego pasma Prekwalifikacja ADSL2+/VDSL2 Weryfikacja usług VDSL2 Weryfikacja usług ADSL2 Analiza IPTV (DLS i Ethernet) Analiza VoIP (DSL i Ethernet) Analiza danych (DSL i Ethernet) Obsługa INP i/lub PhyR Obsługa Annexów A, B i L dla DSL Obsługa Annexu M

7 Specyfikacje Testów xdsl/triple-play VDSL2 VTU-R-MODULE TESTY IPTV-OVER-DSL/ETHERNET TESTY VoIP-OVER-DSL/ETHERNET

8 Specyfikacje Testów xdsl/triple-play (ciąg dalszy) TRYB ANALIZY DANYCH

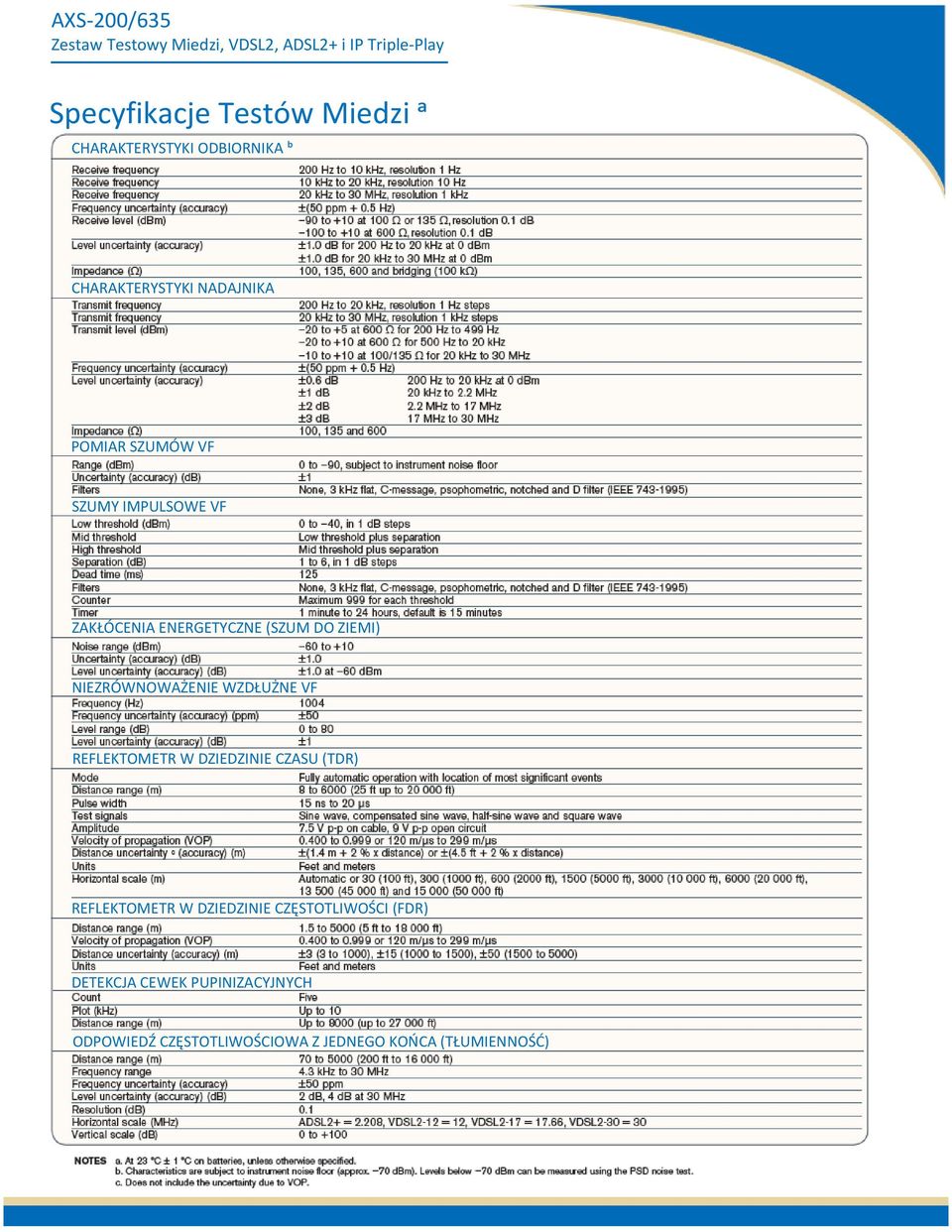

9 Specyfikacje Testów Miedzi ᵃ CHARAKTERYSTYKI ODBIORNIKA ᵇ CHARAKTERYSTYKI NADAJNIKA POMIAR SZUMÓW VF SZUMY IMPULSOWE VF ZAKŁÓCENIA ENERGETYCZNE (SZUM DO ZIEMI) NIEZRÓWNOWAŻENIE WZDŁUŻNE VF REFLEKTOMETR W DZIEDZINIE CZASU (TDR) REFLEKTOMETR W DZIEDZINIE CZĘSTOTLIWOŚCI (FDR) DETEKCJA CEWEK PUPINIZACYJNYCH ODPOWIEDŹ CZĘSTOTLIWOŚCIOWA Z JEDNEGO KOŃCA (TŁUMIENNOŚĆ)

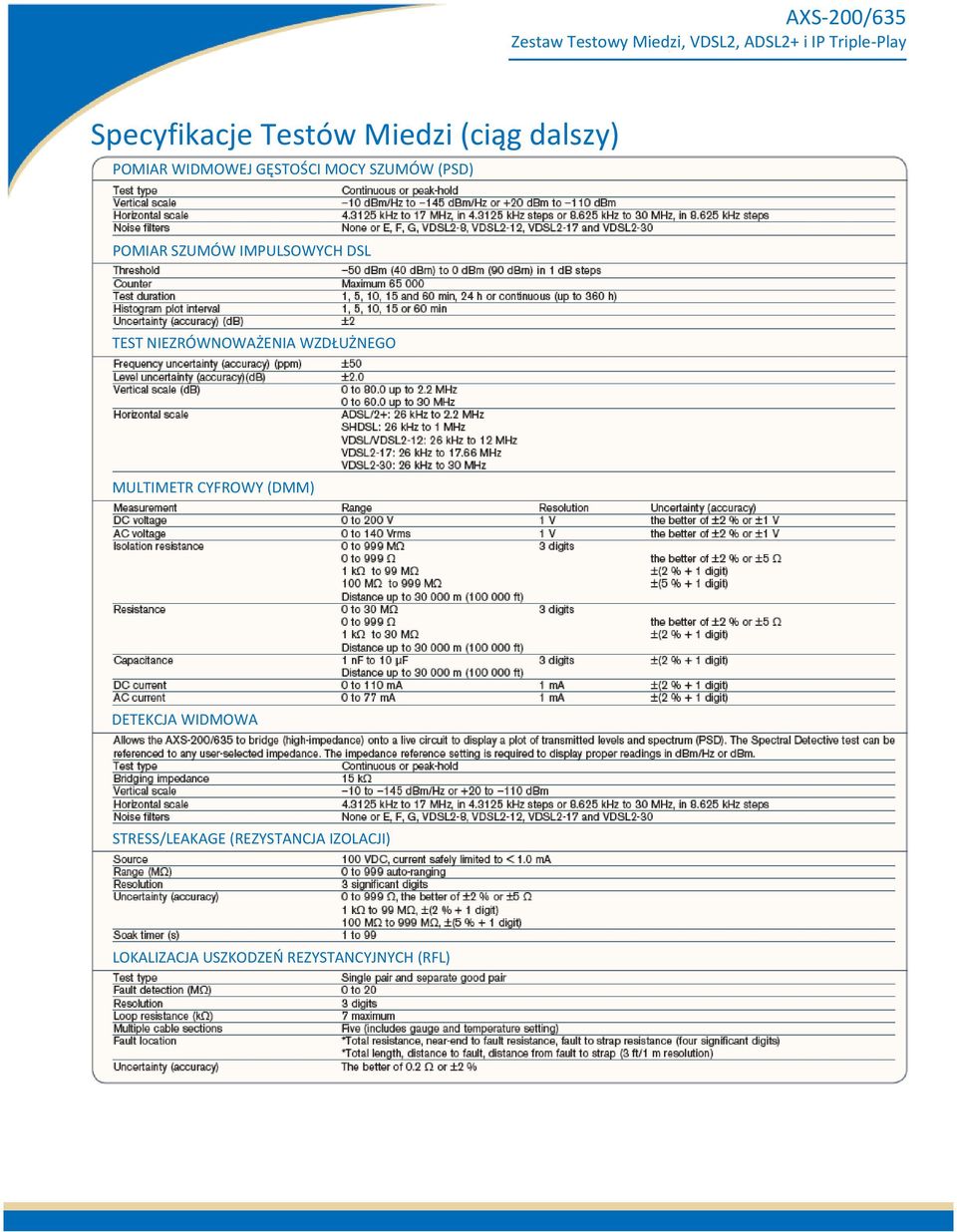

10 Specyfikacje Testów Miedzi (ciąg dalszy) POMIAR WIDMOWEJ GĘSTOŚCI MOCY SZUMÓW (PSD) POMIAR SZUMÓW IMPULSOWYCH DSL TEST NIEZRÓWNOWAŻENIA WZDŁUŻNEGO MULTIMETR CYFROWY (DMM) DETEKCJA WIDMOWA STRESS/LEAKAGE (REZYSTANCJA IZOLACJI) LOKALIZACJA USZKODZEŃ REZYSTANCYJNYCH (RFL)

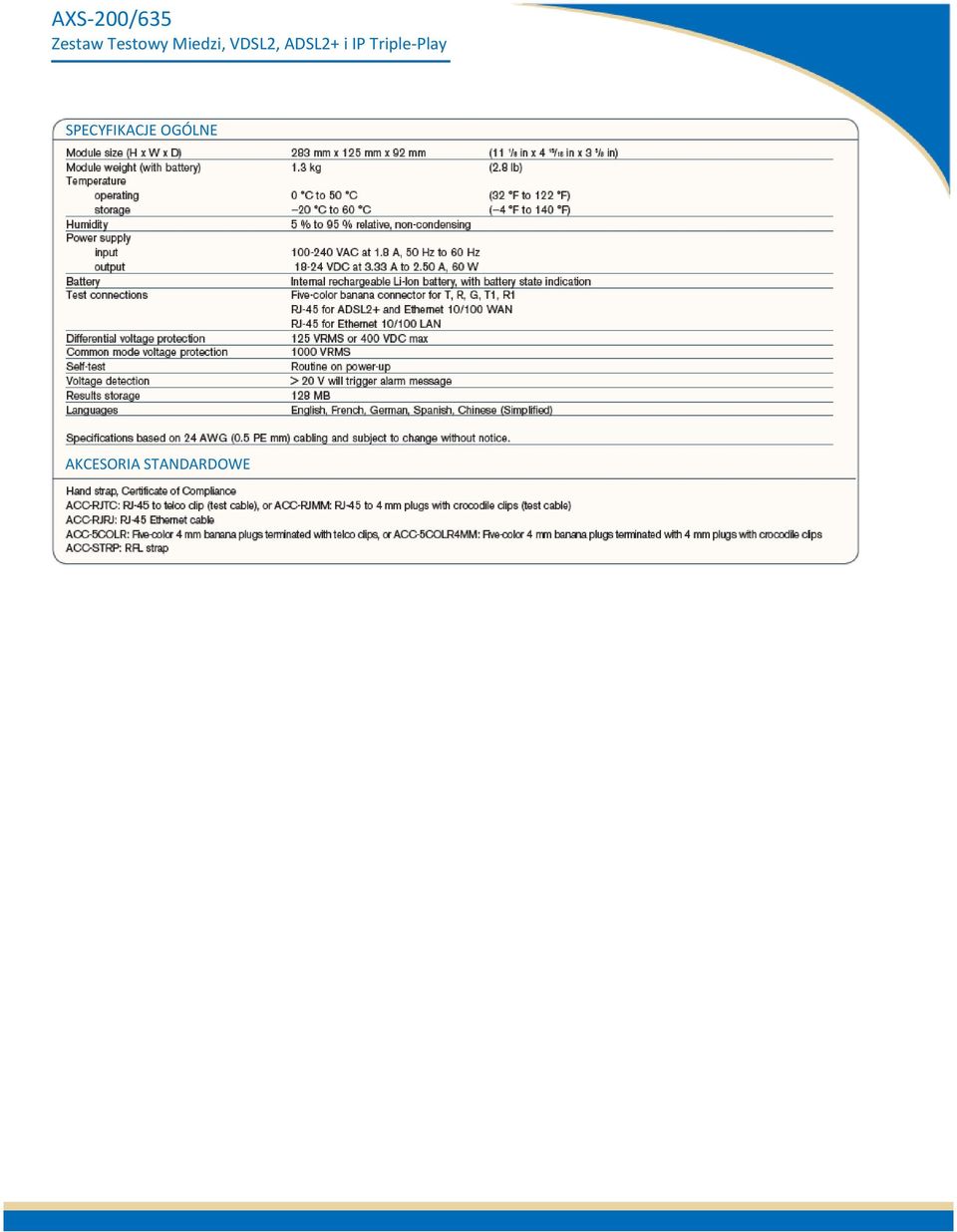

11 SPECYFIKACJE OGÓLNE AKCESORIA STANDARDOWE

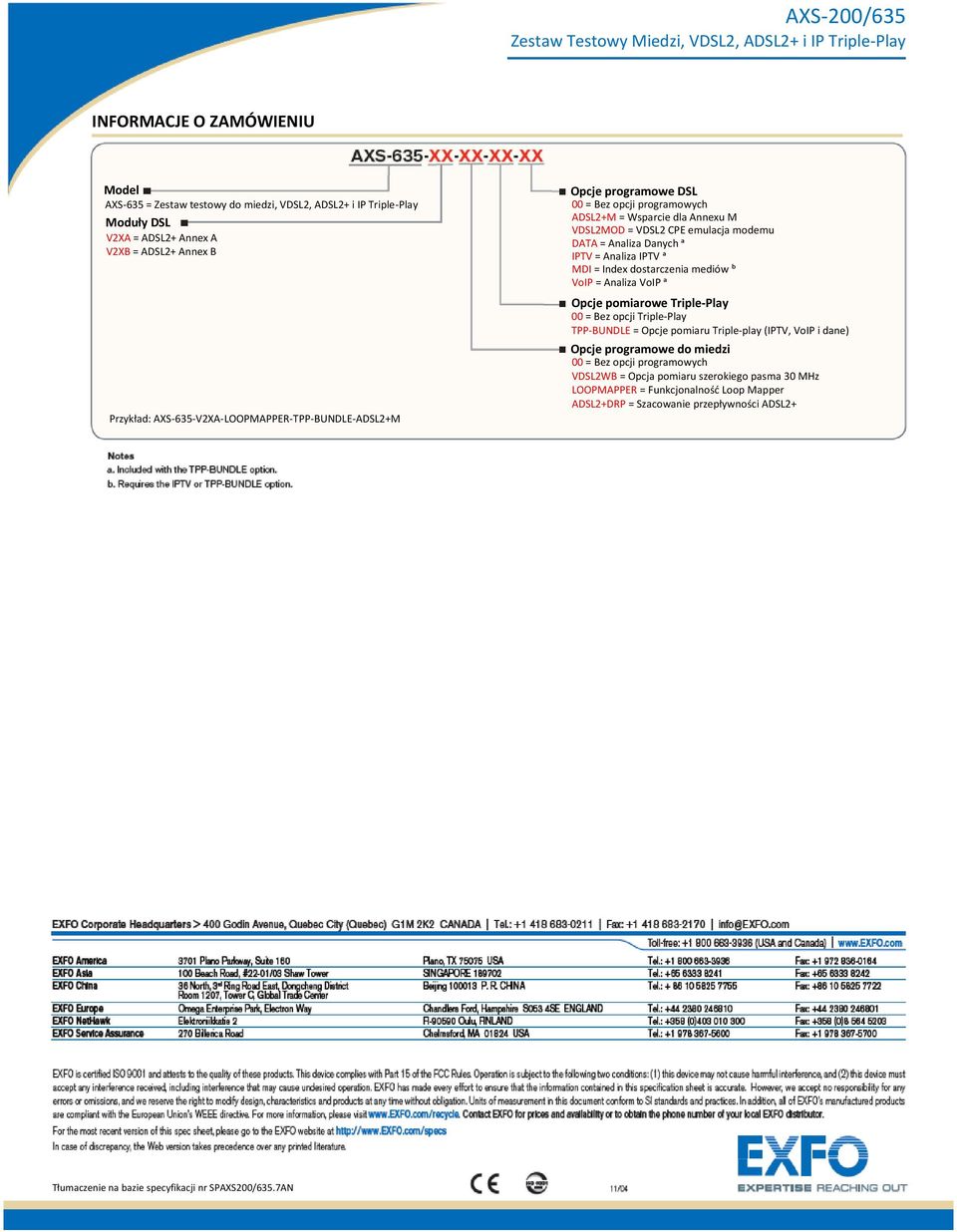

12 INFORMACJE O ZAMÓWIENIU Model AXS-635 = Zestaw testowy do miedzi, VDSL2, ADSL2+ i IP Triple-Play Moduły DSL V2XA = ADSL2+ Annex A V2XB = ADSL2+ Annex B Przykład: AXS-635-V2XA-LOOPMAPPER-TPP-BUNDLE-ADSL2+M Opcje programowe DSL 00 = Bez opcji programowych ADSL2+M = Wsparcie dla Annexu M VDSL2MOD = VDSL2 CPE emulacja modemu DATA = Analiza Danych ᵃ IPTV = Analiza IPTV ᵃ MDI = Index dostarczenia mediów ᵇ VoIP = Analiza VoIP ᵃ Opcje pomiarowe Triple-Play 00 = Bez opcji Triple-Play TPP-BUNDLE = Opcje pomiaru Triple-play (IPTV, VoIP i dane) Opcje programowe do miedzi 00 = Bez opcji programowych VDSL2WB = Opcja pomiaru szerokiego pasma 30 MHz LOOPMAPPER = Funkcjonalność Loop Mapper ADSL2+DRP = Szacowanie przepływności ADSL2+ Tłumaczenie na bazie specyfikacji nr SPAXS200/635.7AN
