1 Tester Artisan xdsl z Channel Bonding Inteligentny tester xdsl

2 Opis Testowanie linii VDSL2 z agregacją kanałów (Channel Bonding) za pomocą testera Artisan xdsl firmy Vonaq jest czynnością bardzo prostą. Opcja Channel Bonding umożliwia technikom wykonywanie prostych, automatycznych testów Auto Test sprawdzających działanie VDSL2 z agregacją kanałów. W razie potrzeby mogą oni również wykonywać bardziej skomplikowane testy takie jak m.in. analiza histogramów itp., używać zdalnego sterowania i wysyłać pocztą elektroniczną, bezpośrednio z testera, raporty z wynikami pomiarów. Wykorzystanie najnowszego chipsetu Broadcom pozwala na testowanie G.INP oraz G.Vectoring pomagając na osiągnięcie najlepszych transmisji na liniach z żyłami miedzianymi. Funkcja AutoTest sprawia, że testowanie jest proste i wymaga minimalnego szkolenia pracowników. Takie cechy jak 7 kolorowy ekran dotykowy, przeglądarka internetowa, Wi-Fi, histogramy służące do monitorowania w długim czasie uszkodzeń chwilowych i najnowszy chipset Broadcom sprawiają, że Artisan xdsl firmy Vonaq znajduje się na czele testerów tej klasy. Przenośny tester Artisan xdsl zapewnia pełny i całościowy dostęp do testowania usług ADSL i VDSL2 ze względu na skupienie się na trzech ważnych czynnikach wpływających na wydajność techników: pomiary powinny być łatwe do wykonania i zrozumienia przez techników; raporty powinny być jasne i łatwe do magazynowania i zarządzania; technik powinien mieć zrozumiałą procedurę pomiarową aby uzyskać maksymalną wydajność. Auto Test Dzięki wykorzystaniu najlepszego na rynku chipsetu Broadcom tester Artisan xdsl jest w stanie zapewnić dokładne wyniki pomiaru usług ADSL i VDSL. Konfigurowany przez użytkownika skrypt pomiarów automatycznych umożliwia wykonywanie pomiarów ADSL i VDSL w sposób powtarzalny, a interpretacja wyników jest zrozumiała z powodu jasnych wskazań Pass/Fail. Channel Bonding Sprawą niezwykle istotną jest to, aby linie z zagregowanymi kanałami mierzyć wyłącznie testerami mogącymi bezpośrednio mierzyć takie linie. Stosowanie urządzeń poprzedniej generacji mierzących każdą z linii osobno oznacza, że osoba wykonująca pomiary nie jest w stanie określić jaka jest pełna przepływność linii z zagregowanymi kanałami. Dodatkowo funkcja Channel Bonding jest potrzebna do potwierdzenia, że w DSLAM zagregowano właściwe pary żył. Raporty pomiarowe Raporty pomiarowe są automatycznie zapisywane po zakończeniu pomiarów w trybie Auto Test (raporty zawierają wyniki pomiarów xdsl, aktywacji WAN oraz testów Ping, HTTP i FTP). Raporty są zapisywane w wygodnych do archiwizacji i przeglądania formatach pdf lub xml. Raporty mogą być wysyłane pocztą elektroniczną do centrum nadzoru lub nagrywane do pamięci USB w zależności od potrzeb.

3 Zalety Artisan xdsl testowanie ADSL2+, VDSL2 i Ethernetu dla tradycyjnego ADSL i nowych usług FTTX; łatwa weryfikacja poprawności konfiguracji zagregowanych par i jakości dostarczanych usług; prosty w użyciu naciśnij ikonę AutoTest, zaobserwuj przebieg testów i odczytaj wyniki Pass / Fail; urządzenie łatwe w zarządzaniu profile testów i wyniki mogą być kopiowane poprzez port USB lub przesyłane pocztą elektroniczną; łatwe zarządzanie planem dnia zintegrowana poczta elektroniczna umożliwiająca wysyłanie wyników pomiarów do centrum koordynacyjnego, synchronizowanie wbudowanego kalendarza umożliwia przeglądanie szczegółów zaplanowanych lub zlecanych zdarzeń; w przypadku istnienia w firmie internetowego system zarządzania pracownikami wbudowana przeglądarka umożliwia pracownikowi logowanie się, aktualizację i zamykanie zleceń bezpośrednio z testera; najlepszy w branży chipset Broadcom idealny do testowania DSLAM wyposażonych w rozszerzoną funkcjonalność oferowaną przez Broadcom- ADSL Nitro Mode, PHyR, G.INP i G.Vectoring; potrzebujesz wykonać pomiary w długim czasie, aby zidentyfikować uszkodzenia chwilowe? Nie ma problemu, funkcja histogram pozwala na śledzenie w długim czasie błędów HEC, FEC i CRC, Line Drops, zmian przepływności itp.; ponieważ tester Artisan xdsl wyposażony jest w system operacyjny Android, możemy szybko, współpracując z operatorami, zintegrować jego oprogramowanie z ich własnymi aplikacjami i procesami zarządzania przepływem pracy.

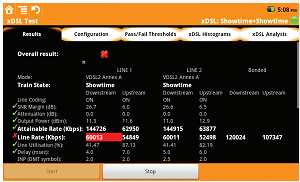

4 Główne cechy - 7 kolorowy ekran dotykowy; - rozdzielczość 800 x 480 (WVGA); - przeglądarka internetowa; - Wi-Fi Access Point do lepszej pracy trybu through; - VDSL Channel Bonding łącznie z profilem 17A; - uruchamiany jednym przyciskiem konfigurowany test / skrypt testu Test warstwy xdsl do warstwy IP i poza nimi; - wykorzystanie wiodącego w branży chipsetu DSL firmy Broadcom w celu: testowania VDSL2 i ADSL/2/2+; obsługa ochrony przed szumami impulsowymi (INP); konfiguracja Broadcom PhyR i Nitro. - szybkie pomiary - raporty i statystyki są wyświetlane typowo w czasie poniżej 3 minut; - pamięć wewnętrzna 256 MB; - zapis ponad 1000 raportów w formatach XML lub PDF - port USB dla zewnętrznych pamięci; - możliwość konfiguracji do 100 profili usług WAN; - ustawiane progi pass / fail; - tryby Terminate i Through. ARTISAN s 7 kolorowy ekran dotykowy zapewnia jasny, ostry obraz interfejsu użytkownika służący do wyraźnej prezentacji wyników i wykresów sprawiając, że tester ARTISAN jest prostym, przyjaznym użytkownikom miernikiem usług xdsl Kompleksowe testy DSL, reportowanie i wsparcie - funkcja automatycznego testowania zapewnia łatwość obsługi. - następujące kluczowe statystyki Upstream & Downstream, Path 0 & Path 1 linii DSL są wyświetlane ze wskazaniem pass / fail: przepływność SNR Margin błędy FEC błędne bity przepływność Bonded tłumienność linii błędy OCD przepustowość moc wyjściowa błędy LCD przepustowość Bonded błędy CRC Total Cells wykorzystanie linii błędy HEC Data Cells - ARTISAN może pracować w trybach terminate i through. W trybie through ARTISAN emuluje modem/router, a także jest wyposażony In through mode the ARTISAN is emulating the modem / router and even provided a Wi- Fi access point for improved through mode support.

5 Parametry: Wyświetlacz: 7 kolorowy ekran 800 x 480 WVGA Chipset: Broadcom ADSL/2/2+ I VDSL2 Kompatybilność: ANSI T1.413 ADSL G.dmt ITU G ADSL G.lite G ADSL2 G ADSL2+G Annex A/B (opcja hardware), L i M (opcja) VDSL2 ITU-T G profile: 8a, 8b, 8c, 8d, 12a, 12b, 17a i 30a (opcja) ITU-T G992.5 INP amendment 3 IEEE 802.3ah (PTM) ITU-T G.998.x Channel Bonding Pomiary xdsl Przepływność Przepustowość Line Utilisation % Line Drops SNR Margin Tłumienność Opóźnienie ( ms) INP ( DMT Symbol) Błędy FEC, HEC, CRC Alarmy LOS, LOF, Histogramy dla: Przepływności Przepustowości Line Drops, SNR Margin Tłumienności Liczników błędów i alarmów CRC, FEC,HEC,OCD,LCD Analiza graficzna xdsl: Bits Per Tone SNR Margin Per tone HLOG ( insertion loss) QLN (noise analysis) Protokoły enkapsulacji RFC2684 (IPoA & IPoE) RFC1577 CLASSIC IP over ATM (CLIP) RFC2364 (PPPoA) RFC2516 (PPPoE) VLAN PPP Decoder Dekodowanie protokołu PPP w czasie aktywacji usługi WAN ze wskazaniami Pass / Fail Testowanie warstwy IP Test Ping: IP i DNS Test do : Urządzenia docelowego Bramy Serwerów DNS Testy HTTP: Adres IP lub nazwa DNS Określanie szybkości ładowania Wyświetlanie strony Test FTP: Określanie szybkości ładowania Wyposażenie standardowe CD z instrukcją obsługi Torba transportowa Ładowarka sieciowa 12 V ładowarka samochodowa Przewód RJ11 xdsl Przewód Ethernet RJ45

6 Parametry: Załączone opcje Przeglądarka internetowa Histogramy Centrum produktywności Zdalne sterowanie Automatyczny skrypt testu zawiera - aktywację usługi xdsl - test aktywacji usługi WAN - test IP Ping do: domyślna brama serwer DNS urządzenie docelowe - test HTTP - test FTP Interfejsy 10 / 100 Ethernet, RJ45, Wi-Fi Access Point ADSL / VDSL, RJ11 USB Profile konfiguracyjne testów ponad 100 Raporty z wynikami pomiarów 1000 raportów zapisywanych automatycznie po zakończeniu pomiarów. Format plików: PDF lub XML Akumulator Lithium Polymer, 34 Wh, 7,2 V Wymiary Wysokość: 157 mm Szerokość: 208 mm Głębokość: 54 mm Masa 2 kg Zakres temperatur Praca 0 C do +45 C Magazynowanie -10 C do +60 C

Słowicza 1A, Ustanów 05-540 Zalesie Górne tel: 22

7 Skontaktuj się z nami Aby uzyskać informacje zadzwoń: Dystrybucja: DASAP Jarosław Lipiński ul. Słowicza 1A, Ustanów Zalesie Górne tel: fax: dasap@dasap.com.pl
