2 10. ZASTOSOWANIE POLSKIE METODYKI TOWARZYSTWO MDA WYBRANE ZAGADNIENIA INFORMACJI TRANSFORMACJI PRZESTRZENNEJ SCHEMATÓW... ROCZNIKI GEOMATYKI 2012 m TOM X m ZESZYT 1(51) 95 Agnieszka Zwirowicz-Rutkowska 10. Zastosowanie metodyki MDA wybrane zagadnienia transformacji schematów aplikacyjnych UML do struktur relacyjnych baz danych Jednym z zagadnieñ, pojawiaj¹cym siê w toku prac nad przygotowaniem danych, które maj¹ byæ przechowywane w bazie danych zgodnie z ustalonym schematem aplikacyjnym, jest utworzenie struktury bazy danych. Realizacja tego zadania, wymagaj¹ca wykonania odpowiednich mapowañ i transformacji, mo e odbywaæ siê manualnie, pó³automatycznie lub te automatycznie i mo e byæ przyk³adem wykorzystania metodyki MDA Transformacja w ujêciu metodyki MDA MDA (Model-Driven Architecture) wskazuje sposób projektowania produktu informatycznego (systemów informatycznych, oprogramowania lub struktur danych). Celem metodyki jest zapewnienie przenoœnoœci (przygotowane rozwi¹zanie mo e zostaæ uruchomione w ró nych systemach), interoperacyjnoœci i mo liwoœci wielokrotnego u ycia. Platforma jest to infrastruktura oprogramowania, która wymaga okreœlonej technologii (na przyk³ad CORBA, J2EE lub HTTP) i infrastruktury sprzêtowej (AB ORMSC, 2001). MDA okreœla metodykê i narzêdzia, które umo liwiaj¹: m przedstawienie systemu niezale nie od docelowych platform, m opisy platform, m wybór okreœlonej platformy dla konkretnego systemu, m przekszta³cenie specyfikacji systemu do wymagañ jednej konkretnej platformy. W metodyce tej wyró nia siê nastêpuj¹ce modele: m CIM (Computation Independent Model) model wymagañ, który okreœla dziedzinê przedmiotow¹ i funkcjonalnoœæ systemu, m PIM (Platform Independent Model) zawiera opis systemu (przyp. red. nauk.: w tym przypadku struktury i zawartoœci zbioru danych) bez podawania szczegó³ów m dotycz¹cych platform, PSM (Platform Specific Model) zawiera opis systemu z uwzglêdnieniem wymagañ dla konkretnej platformy. Model wymagañ (CIM) wykorzystywany jest do definicji modelu dziedziny (PIM). Pojedynczy model PIM mo e stanowiæ podstawê dla wielu ró nych modeli PSM, które s¹ implementowane zgodnie z wymaganiami technicznymi dla wybranych platform.

3 96 MODELE DANYCH PRZESTRZENNYCH W UML I ICH TRANSFORMACJA DO SCHEMATÓW GML... Oddzielnie specyfikacji funkcjonalnej systemu (PIM) od specyfikacji implementacji tej funkcjonalnoœci w konkretnym œrodowisku (PSM) niesie ze sob¹ wiele zalet: m ³atwoœæ sprawdzenia poprawnoœci modelu, który nie uwzglêdnia wymagañ, typów parametrów, regu³ dla okreœlonej platformy, m ³atwoœæ przygotowania implementacji na ró nych platformach, które opieraj¹ siê o ten sam model definiuj¹cy strukturê i zachowanie systemu, m PIM pozwala okreœliæ wymagania w zakresie integracji i interoperacyjnoœci, które s¹ nastêpnie mapowane z uwzglêdnieniem mechanizmów, charakterystycznych dla danej platformy. Rysunek 10.1 przedstawia zagadnienie transformacji schematu aplikacyjnego do struktury bazy danych w kategoriach pojêæ metodyki MDA. Pod pojêciem transformacji rozumie siê konwersjê jednego modelu na drugi model (AB ORMSC, 2001). Schemat aplikacyjny jest modelem PIM, zaœ strukturê bazy danych rozpatrywaæ mo na w ujêciu logicznym (model PSM) i fizycznym (implementacja). Zarówno model PIM, jak i PSM wyra one s¹ w jêzyku UML. Aby mo liwe by³o przedstawienie za pomoc¹ UML pewnych szczegó³owych wymagañ dla konkretnego modelu PSM, nale y ustaliæ zbiór rozszerzeñ i ograniczeñ UML, miêdzy innymi stereotypy i metki stworzyæ profil UML. Rys Transformacja schematu aplikacyjnego do struktury bazy danych w kategoriach pojêæ MDA. Ogólnie metodyka MDA zak³ada nastêpuj¹ce transformacje: m PIM PIM wystêpuje w przypadku wprowadzania poprawek, tworzenia kolejnych wersji modelu. m PIM PSM transformacja w celu odwzorowania modelu na infrastrukturê wykonawcz¹, któr¹ okreœla platforma sprzêtowa i oprogramowania, w oparciu o charakterystykê danej platformy. Opis charakterystyki powinien byæ wykonany za pomoc¹ UML. m PSM PSM transformacja wykonywana w celu aktualizacji wymagañ w stosunku do m infrastruktury (przyp. red. nauk.: w tym przypadku struktury i zawartoœci zbioru danych). PSM PIM transformacja wykonywana w celu wprowadzenia uniwersalnego zapisu (pojêciowego) w oparciu o zastosowan¹ implementacjê w konkretnej technologii (tak zwana in ynieria odwrotna). Do wykonania transformacji wymagane s¹ regu³y i techniki (mapowania), które pozwalaj¹ modyfikowaæ model, w celu otrzymania innego modelu. Miejsce mapowañ w podejœciu MDA przedstawia rysunek 10.2.

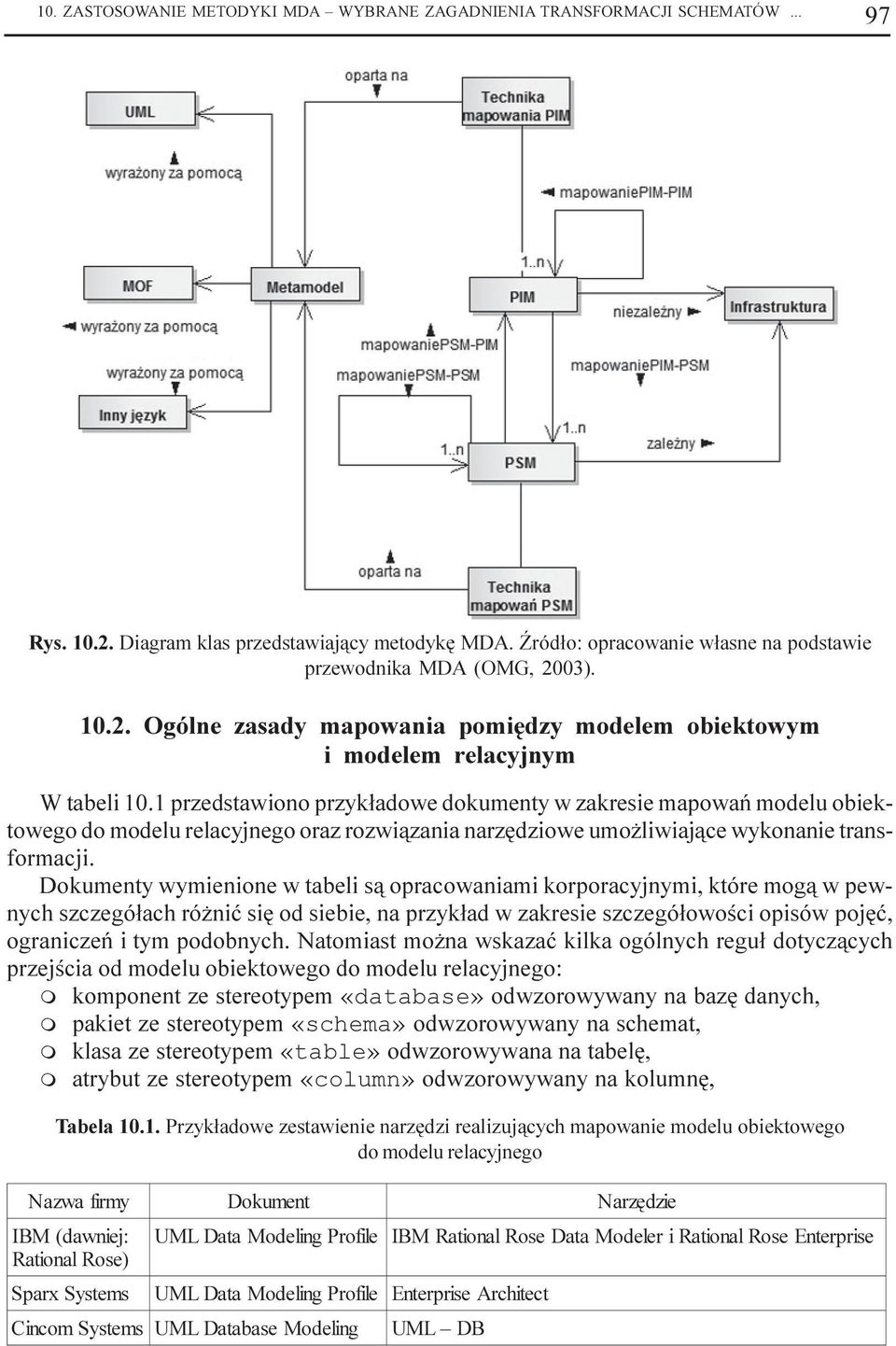

4 10. ZASTOSOWANIE METODYKI MDA WYBRANE ZAGADNIENIA TRANSFORMACJI SCHEMATÓW Rys Diagram klas przedstawiaj¹cy metodykê MDA. ród³o: opracowanie w³asne na podstawie przewodnika MDA (OMG, 2003) Ogólne zasady mapowania pomiêdzy modelem obiektowym i modelem relacyjnym W tabeli 10.1 przedstawiono przyk³adowe dokumenty w zakresie mapowañ modelu obiektowego do modelu relacyjnego oraz rozwi¹zania narzêdziowe umo liwiaj¹ce wykonanie transformacji. Dokumenty wymienione w tabeli s¹ opracowaniami korporacyjnymi, które mog¹ w pewnych szczegó³ach ró niæ siê od siebie, na przyk³ad w zakresie szczegó³owoœci opisów pojêæ, ograniczeñ i tym podobnych. Natomiast mo na wskazaæ kilka ogólnych regu³ dotycz¹cych przejœcia od modelu obiektowego do modelu relacyjnego: m komponent ze stereotypem «database» odwzorowywany na bazê danych, m pakiet ze stereotypem «schema» odwzorowywany na schemat, m klasa ze stereotypem «table» odwzorowywana na tabelê, m atrybut ze stereotypem «column» odwzorowywany na kolumnê, Tabela Przyk³adowe zestawienie narzêdzi realizuj¹cych mapowanie modelu obiektowego do modelu relacyjnego Nazwa firmy IBM (dawniej: Rational Rose) Sparx Systems Cincom Systems Dokumen t UML Data Modeling Profile UML Data Modeling Profil e UML Database Modelin g Narzêdzi e IBM Rational Rose Data Modeler i Rational Rose Enterpris e Enterprise Architec t UML DB

5 98 MODELE DANYCH PRZESTRZENNYCH W UML I ICH TRANSFORMACJA DO SCHEMATÓW GML... m stereotyp «PK» odwzorowywany na klucz g³ówny, m stereotyp «FK» odwzorowywany na relacjê. Regu³y te przedstawiono w dalszych podrozdzia³ach. Odwzorowanie modelu obiektowego na relacyjny wymaga uwzglêdnia tak e regu³y miêdzy innymi w zakresie: m opcjonalnoœci atrybutów, nadawania statusu klucza g³ównego oraz niepowtarzalnoœci wartoœci dla poszczególnych atrybutów, m ró nych rodzajów zwi¹zków stosowanych w diagramach klas UML, na przyk³ad asocjacji i generalizacji, m prostych typów danych, m indeksów, m widoków (perspektyw). Komponent ze stereotypem «database» odwzorowywany na bazê danych W UML okreœla siê komponent ze stereotypem «database», dla którego podaje siê nazwê (rys. 10.3A). Baza danych jest to zbiór powi¹zanych danych z pewnej dziedziny, zorganizowanych w sposób dogodny do korzystania z nich, a zw³aszcza do szybkiego wyszukiwania danych potrzebnych w jednym lub wielu zastosowaniach (GaŸdzicki, 2004). Na rysunku 10.3B przedstawiono reprezentacjê bazy danych w oknie elementów modelu SZBD PostgreSQL/PostGIS. Rys A Komponent ze stereotypem «database». B Reprezentacja bazy danych w oknie elementów modelu SZBD PostgreSQL/PostGIS. Pakiet ze stereotypem «schema» odwzorowywany na schemat Pakiet ze stereotypem «schema» przedstawiono na rysunku 10.4A. Rys A Pakiet ze stereotypem «schema». B Reprezentacja schematu w oknie elementów modelu SZBD PostgreSQL/PostGIS. Schemat zawiera opis modelu danych (rys. 10.4B).

6 10. ZASTOSOWANIE METODYKI MDA WYBRANE ZAGADNIENIA TRANSFORMACJI SCHEMATÓW Klasa ze stereotypem «table» odwzorowywana na tabelê Klasê ze stereotypem «table» przedstawiono na rysunku Rys A Reprezentacja graficzna klasy ze stereotypem «table». B w³aœciwoœci klasy «table». Tabela jest podstawow¹ struktur¹ relacyjnej bazy danych (rys. 10.6). Rys Reprezentacja tabeli w oknie elementów modelu SZBD PostgreSQL/PostGIS. Atrybut ze stereotypem «column» odwzorowywany na kolumnê W klasie z stereotypem «table» poszczególne atrybuty opatrzone s¹ stereotypem «column» (rys. 10.7A). Rys A Atrybuty ze stereotypem «column» w klasie UML. B Reprezentacja kolumn w oknie elementów modelu SZBD PostgreSQL/PostGIS. Tabela sk³ada siê z kolumn (rys. 10.7B).

7 100 MODELE DANYCH PRZESTRZENNYCH W UML I ICH TRANSFORMACJA DO SCHEMATÓW GML... Stereotyp «PK» odwzorowywany na klucz g³ówny W klasie, przed atrybutem stosowany jest zapis PK (klucz g³ówny). Ponadto w sekcji operacji stosowany jest stereotyp «PK» (rys. 10.8A). Rys A Oznaczenie klucza g³ównego w klasie UML. B Oznaczenie klucza g³ównego w oknie elementów modelu SZBD PostgreSQL/PostGIS. Klucz g³ówny w sposób jednoznaczny identyfikuje pojedynczy wiersz, natomiast klucz obcy pozwala na tworzenie relacji miêdzy tabelami (rys. 10.8B). Stereotyp «FK» odwzorowywany na relacjê Relacja jest wykazywana w postaci asocjacji ze stereotypem «FK» i kluczami: g³ównym i obcym (rys. 10.9). Rys Oznaczenie klucza obcego w klasie UML. Ka da relacja jest miêdzy tabel¹ rodzic i tabel¹ dziecko. Tabela rodzic musi mieæ zdefiniowany klucz g³ówny, który w tabeli dziecko wykazywany jest jako klucz obcy i jako operacja ze stereotypem ograniczenie FK (rys ). Rys Oznaczenie klucza obcego w oknie elementów modelu SZBD PostgreSQL/PostGIS.

8 10. ZASTOSOWANIE METODYKI MDA WYBRANE ZAGADNIENIA TRANSFORMACJI SCHEMATÓW Transformacja schematu aplikacyjnego UML do logicznej struktury relacyjnej bazy danych Realizacjê MDA i transformacjê schematu aplikacyjnego UML do logicznej struktury relacyjnej bazy dany przestrzennych przedstawiono na przyk³adzie wykonanym przy pomocy programu Enterprise Architect. Fizyczna struktura relacyjnej bazy danych zaprezentowana jest w programie MS Access oraz PostgreSQL/PostGIS. Zadanie to wykonane zosta³o w trzech krokach: 1) przygotowanie schematu aplikacyjnego UML (rys ), 2) automatyczne wykonanie transformacji PIM PSM (rys ), 3) przygotowanie fizycznej struktury bazy danych (rys ). Krok 1. Przygotowanie schematu aplikacyjnego UML Szczegó³y dotycz¹ce zasad budowy schematu zawarte s¹ w rozdziale 5. W sposób pogl¹dowy krok ten przedstawia rysunek 10.11A. Fragment schematu aplikacyjnego przedstawia rysunek 10.11B. Rys A Pogl¹dowe przedstawienie kroku 1. B Fragment schematu aplikacyjnego INSPIRE dotycz¹cego tematu dzia³ki ewidencyjne (TWG-CP, 2010). Krok 2. Automatyczne wykonanie transformacji PIM PSM W sposób pogl¹dowy krok ten przedstawia rysunek 10.12A. W analizowanym przyk³adzie wybrano i wykonano transformacjê do DDL (rys B) wykorzystuj¹c funkcjê programu Enterprise Architect.

9 102 MODELE DANYCH PRZESTRZENNYCH W UML I ICH TRANSFORMACJA DO SCHEMATÓW GML... Rys A Pogl¹dowe przedstawienie kroku 2. B Okno wyboru transformacji. Wynik transformacji model PSM przedstawia rysunek Rys Wynik transformacji do DDL model PSM. Wa n¹ kwestiê przed wygenerowaniem skryptu DDL stanowi¹ ustalenia w zakresie docelowej bazy danych (rys ). Dziêki temu skrypt SQL bêdzie zawiera³ definicje charakterystyczne dla danej bazy (np. w zakresie typów danych).

10 10. ZASTOSOWANIE METODYKI MDA WYBRANE ZAGADNIENIA TRANSFORMACJI SCHEMATÓW Rys Wybór docelowej bazy danych lista SZBD dostêpna w programie Enterprise Architect w polu o nazwie Database. Nastêpnie istnieje mo liwoœæ wykorzystania funkcji Enterprise Architect w zakresie automatycznego generowania skryptu DDL. Okno ustawieñ w zakresie skryptu SQL przedstawia rysunek Rys Okno ustawieñ procesu generowania skryptu DDL.

11 104 MODELE DANYCH PRZESTRZENNYCH W UML I ICH TRANSFORMACJA DO SCHEMATÓW GML... Fragment automatycznie wygenerowanego skryptu DDL dedykowanego SZBD MS Access przedstawia rysunek 10.16, a dedykowanego SZBD PostgreSQL rysunek Rys Podgl¹d automatycznie generowanego skryptu DDL dedykowanego MS Access. Rys Podgl¹d automatycznie generowanego skryptu DDL dedykowanego PostgreSQL.

12 10. ZASTOSOWANIE METODYKI MDA WYBRANE ZAGADNIENIA TRANSFORMACJI SCHEMATÓW Skrypt DDL dedykowany konkretnemu SZBD uwzglêdnia typy danych w³aœciwe dla danej bazy danych. W skrypcie dedykowanym MS Access wykorzystywany jest typ daty DateTime, natomiast w skrypcie dedykowanym PostgreSQL timestamp. Krok 3. Przygotowanie fizycznej struktury bazy danych W sposób pogl¹dowy krok ten przedstawia rysunek Rys Pogl¹dowe przedstawienie kroku 3. W przedstawianym przyk³adzie utworzenie fizycznej struktury bazy danych wi¹ e siê z wczytaniem i uruchomieniem skryptu SQL. Etap ten powinna poprzedziæ weryfikacja, korekta b¹dÿ uzupe³nienie skryptu DDL, miêdzy innymi w zakresie typów danych (na przyk³ad CharacterString, Area, GM_Object) i atrybutów (na przyk³ad geometry w przypadku systemów zarz¹dzania baz¹ danych bez odniesieñ przestrzennych), wynikaj¹ce z zastosowania na etapie schematu aplikacyjnego UML norm serii ISO w dziedzinie informacji geograficznej. Tabelê BasicPropertyUnit w MS Access przedstawia rysunek 10.19, a w Postgre- SQL/PostGIS rysunek Rys Tabela BasicPropertyUnit w MS Access.

13 106 MODELE DANYCH PRZESTRZENNYCH W UML I ICH TRANSFORMACJA DO SCHEMATÓW GML... Rys Tabela BasicPropertyUnit w PostgreSQL/PostGIS.
