1 Bentley AECOsim Building Designer projektowanie 4D Firma Bentley to jeden z największych światowych producentów oprogramowania mający w swojej ofercie kilkaset aplikacji dla prawie każdego obszaru projektowania CAD. Bentley jest znany przede wszystkim jako dostawca narzędzi do tworzenia, modelowania i zarzadzania dużymi projektami, w tym również dla branży architektonicznej i konstrukcyjnej. Aplikacje Bentley od dawna obsługują technologię BIM. Jednocześnie Bentley wdraża technologię 4D (model przestrzenny plus zarządzanie czasem projektu) oraz technologię ISM zintegrowanego modelu strukturalnego obsługującego różne, czasem konkurencyjne aplikacje do projektowania (między innymi Revit, Tekla, STAAD). Efektem prac nad wyżej wymienionymi technologiami jest AECOsim Building Designer doskonała platforma dla architektów i konstruktorów. Czym jest AECOsim Building Designer? AECOsim dedykowany jest do interdyscyplinarnego modelowania, analizy i symulacji budynków. AECOsim nie jest pojedynczą aplikacją, lecz zbiorem narzędzi do architektów, inżynierów, konstruktorów i zarządcy budynku (nazwa programu pochodzi od pierwszych liter słów: Architecture, Engineering, Construction, Operations). W skład programu wchodzą dobrze znane aplikacje Bentley na przykład architekci znajdą tutaj znany i popularny program Bentley Architecture. Cały program działa w oparciu o najnowszą wersję Microstation, a cena programu jest dużo niższa niż gdybyśmy próbowali kupować aplikacje osobno. Każdy model trójwymiarowy jest określany mianem modelu 3D, natomiast model AECOsim możemy określić mianem modelu 4D, gdyż możemy w nim zapisać informację o czasie wykonania poszczególnych elementów projektu. Dzięki temu łatwo tworzyć harmonogramy wykonawcze, które potem można wykorzystać choćby w programie MS Project. Wizualizacja tych procesów pozwala przeglądać poszczególne fazy projektu, wyszukiwać miejsca potencjalnych kolizji i optymalizować użycie sprzętu budowlanego (np. dźwigów). Menu AECOsim W menu programu znajdziemy narzędzia podzielone według branż: architektura, model strukturalny, wentylacja (HVAC) i elektryczność. Ponadto narzędzia do wymiany danych, generowania dokumentacji i renderingu. Dzięki takiemu rozwiązaniu użytkownik otrzymuje pakiet narzędzi z którego może korzystać adekwatnie do bieżących potrzeb architekt nie jest już skazany na bierne oglądanie elementów wstawionych do modelu przez innych użytkowników projektu, lecz może samodzielnie dokonać modyfikacji, na przykład w instalacji wentylacyjnej budynku. A konstruktor może zmodyfikować i dostosować do siebie ścianę konstrukcyjną i architektoniczną. Oczywiście każdy z uczestników procesu projektowego jest informowany o dokonywanych w modelu zmianach. Kompletny model budynku (na górze). Z modelu architektonicznego możemy wyodrębnić część konstrukcyjną która zostanie przesłana do programu obliczeniowego (poniżej).

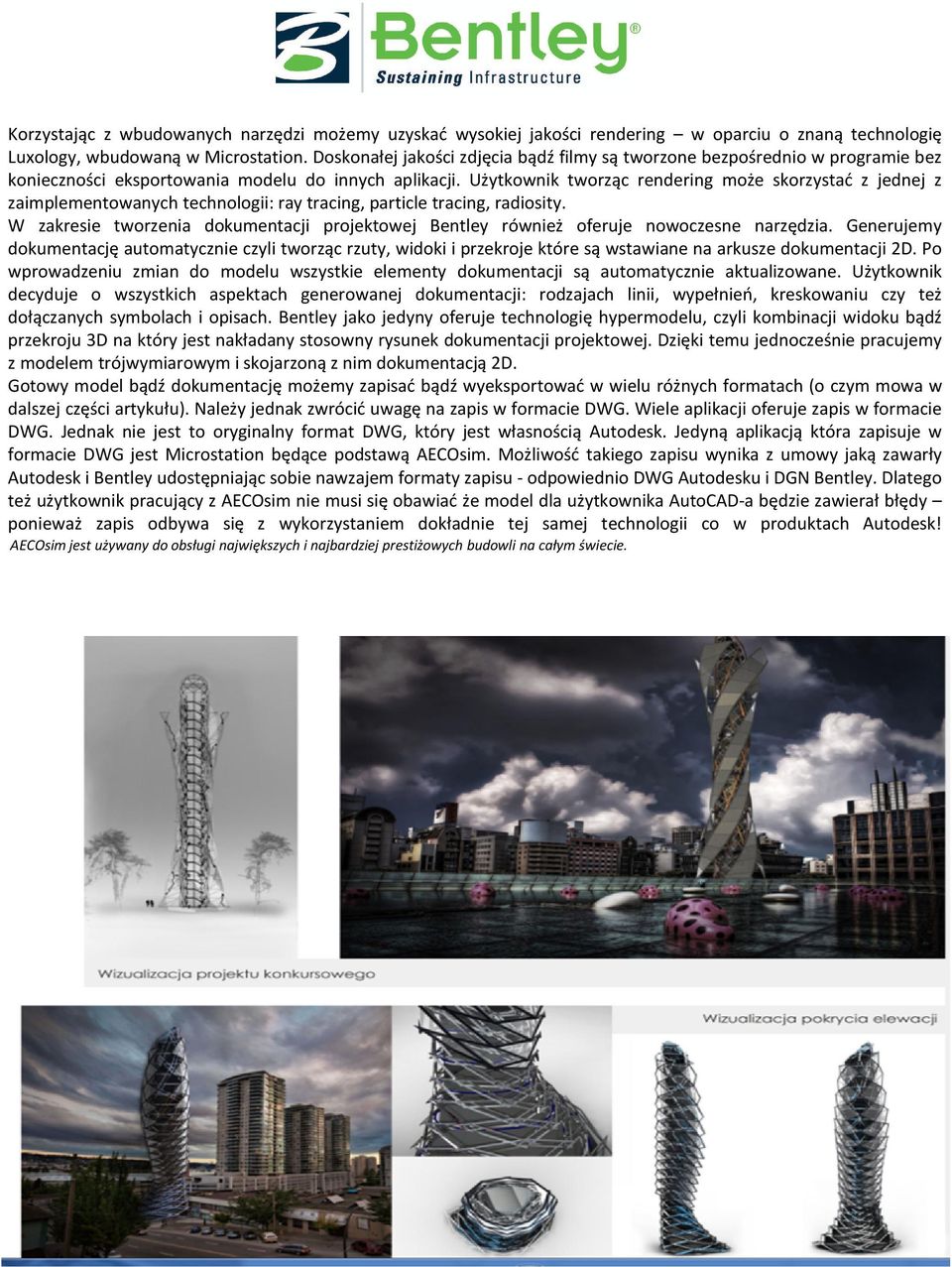

2 Korzystając z wbudowanych narzędzi możemy uzyskać wysokiej jakości rendering w oparciu o znaną technologię Luxology, wbudowaną w Microstation. Doskonałej jakości zdjęcia bądź filmy są tworzone bezpośrednio w programie bez konieczności eksportowania modelu do innych aplikacji. Użytkownik tworząc rendering może skorzystać z jednej z zaimplementowanych technologii: ray tracing, particle tracing, radiosity. W zakresie tworzenia dokumentacji projektowej Bentley również oferuje nowoczesne narzędzia. Generujemy dokumentację automatycznie czyli tworząc rzuty, widoki i przekroje które są wstawiane na arkusze dokumentacji 2D. Po wprowadzeniu zmian do modelu wszystkie elementy dokumentacji są automatycznie aktualizowane. Użytkownik decyduje o wszystkich aspektach generowanej dokumentacji: rodzajach linii, wypełnień, kreskowaniu czy też dołączanych symbolach i opisach. Bentley jako jedyny oferuje technologię hypermodelu, czyli kombinacji widoku bądź przekroju 3D na który jest nakładany stosowny rysunek dokumentacji projektowej. Dzięki temu jednocześnie pracujemy z modelem trójwymiarowym i skojarzoną z nim dokumentacją 2D. Gotowy model bądź dokumentację możemy zapisać bądź wyeksportować w wielu różnych formatach (o czym mowa w dalszej części artykułu). Należy jednak zwrócić uwagę na zapis w formacie DWG. Wiele aplikacji oferuje zapis w formacie DWG. Jednak nie jest to oryginalny format DWG, który jest własnością Autodesk. Jedyną aplikacją która zapisuje w formacie DWG jest Microstation będące podstawą AECOsim. Możliwość takiego zapisu wynika z umowy jaką zawarły Autodesk i Bentley udostępniając sobie nawzajem formaty zapisu - odpowiednio DWG Autodesku i DGN Bentley. Dlatego też użytkownik pracujący z AECOsim nie musi się obawiać że model dla użytkownika AutoCAD-a będzie zawierał błędy ponieważ zapis odbywa się z wykorzystaniem dokładnie tej samej technologii co w produktach Autodesk! AECOsim jest używany do obsługi największych i najbardziej prestiżowych budowli na całym świecie.

3 AECOsim narzędzia dla architekta Użytkownik dysponuje wszystkimi narzędziami z aplikacji Bentley Architecture (dawniej Bentley TriForma). Architecture to jeden z najbardziej znanych na świecie programów architektonicznych. Oferuje kompleksowe modelowanie dowolnej wielkości obiektów. Tworzony model jest w pełni parametryczny i może być sterowany za pomocą wymiarów. Wraz z programem użytkownik ma do dyspozycji rozbudowana bazę typowych elementów architektonicznych, takich jak drzwi czy okna. Elementy te można dowolnie modyfikować bądź tworzyć własne. Podczas modelowania możemy pracować w trybie 2D bądź 3D korzystając z wcześniej zdefiniowanych rzutów, widoków bądź poziomów. Program posiada liczne udogodnienia dla architektów, między innymi: - automatyczne generowanie powierzchni i opisów pomieszczeń - narzędzia do tworzenia koncepcji wstępnych - zbiór narzędzi do automatycznego generowania schodów, poręczy, sufitów - narzędzia do wymuszania przestrzegania norm narodowych i standardów projektowych - asocjatywna praca na modelu 3D i dokumentacji wykonawczej - automatyczna resymbolizacja obiektów 3D na czytelniejsze obiekty 2D - tworzenie rozbudowanych zestawień elementów, zestawień opisów pomieszczeń, kosztorysów - harmonogramy budowy które mogą być odtwarzane w takich aplikacjach jak Bentley Navigator, MS Project, Primavera P3 - zapis konstrukcji do formatu PDF 3D, gbxml, Google Earth, DWG, STEP, IGES, i wielu, wielu innych Hypermodel dokumentacja 2D bezpośrednio na modelu 3D Jednoczesna praca z hypermodelem i tradycyjnym modelem 3D Teraz czas na kolejny krok, czyli kompletny model budynku poddamy analizie energetycznej. AECOsim Energy Simulator Moduł ten pozwala dokonać symulacji i analizy energetycznej budynku wraz ze znajdującymi się w nim systemami mechanicznymi, oraz dokonywać oceny wpływu budynku na środowisko. Do analizy wykorzystywany jest znana i uznawana za standard technologia EnergyPlus. Dzięki pełnej integracji tego modułu z narzędziami do modelowania systemów wentylacji można błyskawicznie analizować wpływ zmian poczynionych w modelu na sprawność energetyczną projektowanego budynku. Energy Simulator potrafi również analizować modele wytworzone w innych programach: Revit, Archicad, AutoCAD. Bądź dokonywać importu w formacie IFC bądź gbxml. Symulacja energetyczna budynku moduł odpowiedzialny za analizę wczytuje model AECOsim bez potrzeby dodatkowych konwersji.

4 AECOsim to tylko początek AECOsim pozwala w pełni zamodelować budynek zgodnie z wymogami BIM. Dla niektórych użytkowników takie rozwiązanie jest wystarczające. Lecz Bentley oferuje dużo więcej zarówno współpracę z wieloma innymi własnymi aplikacjami, jak i wymianę danych z programami innych producentów. AECOsim jest przede wszystkim w pełni zintegrowany z ProjectWise aplikacją do zespołowej pracy i zarządzania dużymi projektami. Bentley konsekwentnie wdraża od kilku lat technologię ISM (Integrated Structural Modelling). Technologia ta umożliwia wymianę danych pomiędzy różnymi aplikacjami zarówno tymi należącymi do Bentley jak i rozwiązaniami konkurencji. Przykładowo, model strukturalny stworzony w Autodesk Revit Structure może być wczytany do AECOsim, uaktualniony i przekazany do aplikacji obliczeniowej, takiej jak STAAD. Po dokonaniu stosownych obliczeń analitycznych, poprawiony model poprzez ISM jest wczytywany do ProStructure - aplikacji umożliwiającej detalowanie konstrukcji stalowych i żelbetowych. Technologia ISM bazuje na stworzeniu centralnego repozytorium z którego korzystają wszyscy użytkownicy procesu projektowego. Każda modyfikacja jest zapisywana w repozytorium wraz z dokładną informacją kto jakie poczynił zmiany. ISM wspiera również inne formaty wymiany danych, w tym oczywiście IFC. ISM to nie kolejny wewnątrz-firmowy, zamknięty dla innych format. Bentley jako jeden z największych światowych producentów oprogramowania wdraża uniwersalny format wymiany danych strukturalnych, który współpracuje z istniejącymi najważniejszymi formatami wymiany danych, nie próbując ich zastępować. Doskonałym przykładem wymiany danych poprzez ISM są dwie aplikacje które doskonale uzupełniają proces projektowy zapoczątkowany w AECOsim: STAAD oraz ProStructure. STAAD To jeden z najlepszych programów do przeprowadzania analiz inżynierskich w zakresie konstrukcji stalowych, żelbetowych oraz drewnianych, z możliwością prowadzenia obliczeń z użyciem jednej z ponad 70 norm obliczeniowych ( w tym Eurokody z polskim aneksem). O jakości programu świadczy miedzy innymi fakt że jest on certyfikowany w zakresie obliczeń nuklearnych (ASME NQA , ), jest wiodącym światowym narzędziem do obliczeń konstrukcji morskich (offshore) takich jak platformy wiertnicze, a 47 z 50 największych światowych firm inżynieryjnych korzysta ze STAAD. Aplikacja ma budowę modułową, więc do bazowego modułu obliczeniowego użytkownik dokupuje wyłącznie wybrane narzędzia projektowe zgodnie ze specyfiką prowadzonej działalności, na przykład do optymalizacji konstrukcji stalowych. Tak więc konstrukcja budynku wykonana w AECOsim jest wczytywana do repozytorium ISM skąd jest pobierana do STAAD i przekształcana w model analityczny, który po wykonaniu niezbędnych obliczeń jest optymalizowany i modyfikowany, a następnie powraca do architekta poprzez ISM. Co ważne wczytując model z repozytorium architekt może wybrać które modyfikacje akceptuje i odrzucić te na które się nie zgadza.

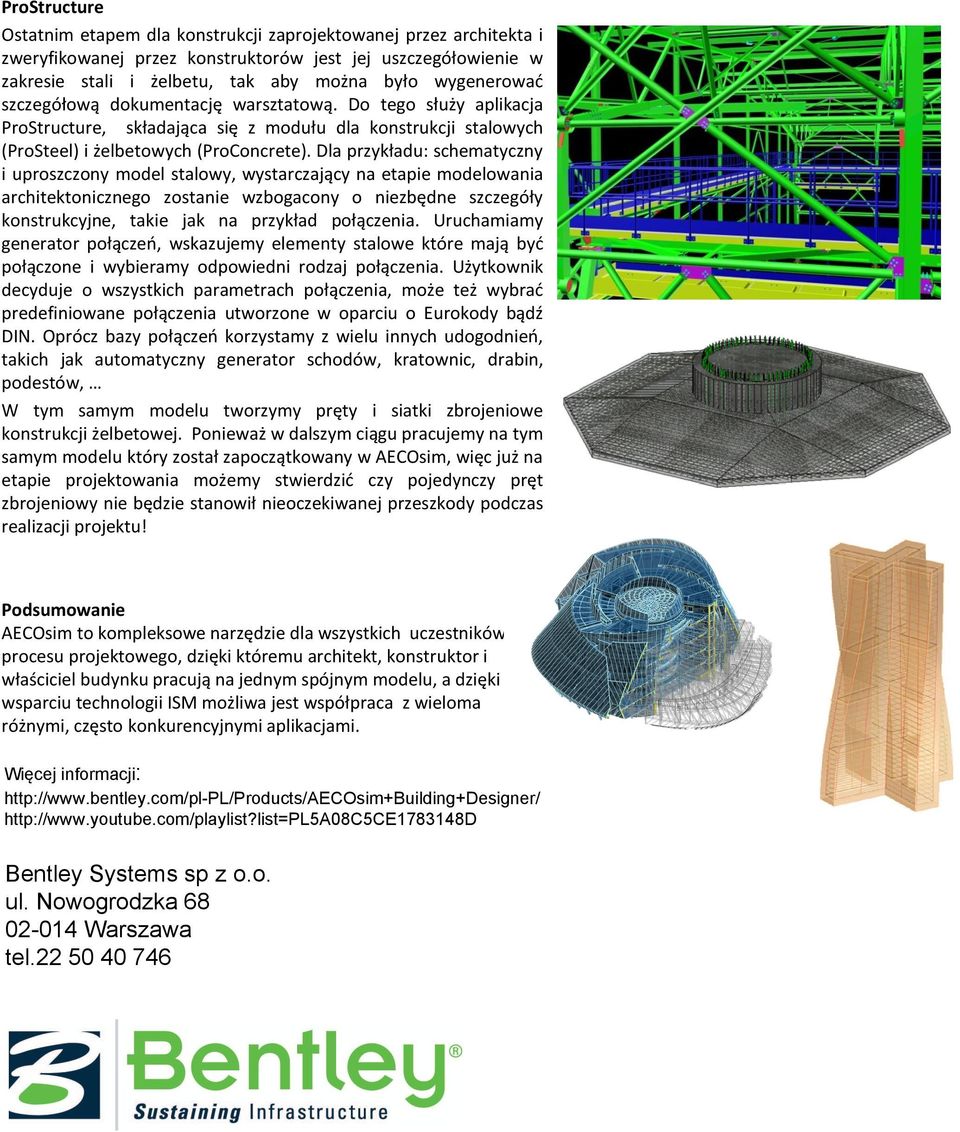

5 ProStructure Ostatnim etapem dla konstrukcji zaprojektowanej przez architekta i zweryfikowanej przez konstruktorów jest jej uszczegółowienie w zakresie stali i żelbetu, tak aby można było wygenerować szczegółową dokumentację warsztatową. Do tego służy aplikacja ProStructure, składająca się z modułu dla konstrukcji stalowych (ProSteel) i żelbetowych (ProConcrete). Dla przykładu: schematyczny i uproszczony model stalowy, wystarczający na etapie modelowania architektonicznego zostanie wzbogacony o niezbędne szczegóły konstrukcyjne, takie jak na przykład połączenia. Uruchamiamy generator połączeń, wskazujemy elementy stalowe które mają być połączone i wybieramy odpowiedni rodzaj połączenia. Użytkownik decyduje o wszystkich parametrach połączenia, może też wybrać predefiniowane połączenia utworzone w oparciu o Eurokody bądź DIN. Oprócz bazy połączeń korzystamy z wielu innych udogodnień, takich jak automatyczny generator schodów, kratownic, drabin, podestów, W tym samym modelu tworzymy pręty i siatki zbrojeniowe konstrukcji żelbetowej. Ponieważ w dalszym ciągu pracujemy na tym samym modelu który został zapoczątkowany w AECOsim, więc już na etapie projektowania możemy stwierdzić czy pojedynczy pręt zbrojeniowy nie będzie stanowił nieoczekiwanej przeszkody podczas realizacji projektu! Podsumowanie AECOsim to kompleksowe narzędzie dla wszystkich uczestników procesu projektowego, dzięki któremu architekt, konstruktor i właściciel budynku pracują na jednym spójnym modelu, a dzięki wsparciu technologii ISM możliwa jest współpraca z wieloma różnymi, często konkurencyjnymi aplikacjami. Więcej informacji: Bentley Systems sp z o.o. ul. Nowogrodzka Warszawa tel
