1 Insomniac Games/Sony Computer Entertainment Autodesk: Projektowanie dla środowiska Przemysław Nogaj AEC CHANNEL SALES MANAGER Image courtesy of Magna Steyr Design Model and image created by Spine 3D Images created in 3ds Max, Maya, and AliasStudio

2 Globalizacja Industrializacja & Zmiany klimatu Ograniczone zasoby Urbanizacja

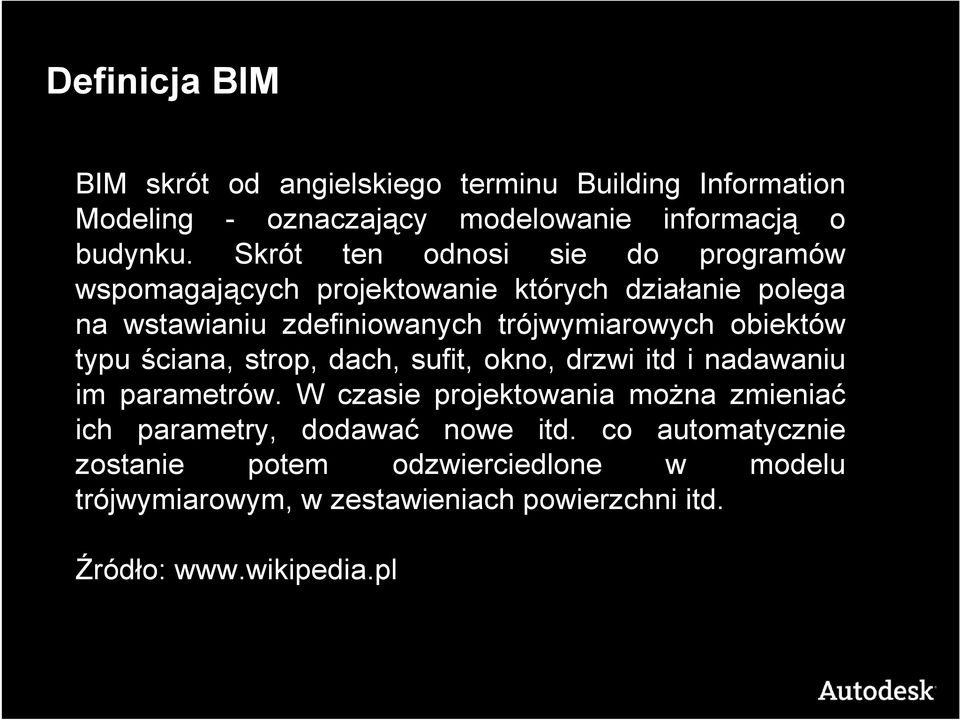

3 Definicja BIM BIM skrót od angielskiego terminu Building Information Modeling - oznaczający modelowanie informacją o budynku. Skrót ten odnosi sie do programów wspomagających projektowanie których działanie polega na wstawianiu zdefiniowanych trójwymiarowych obiektów typu ściana, strop, dach, sufit, okno, drzwi itd i nadawaniu im parametrów. W czasie projektowania moŝna zmieniać ich parametry, dodawać nowe itd. co automatycznie zostanie potem odzwierciedlone w modelu trójwymiarowym, w zestawieniach powierzchni itd. Źródło:

4 Popularyzacja BIM Building Information Modeling Zintegrowany proces projektowy zbudowany na skoordynowanej, rzetelnej informacji o projekcie na kaŝdym etapie projektowym. Twórz skoordynowaną, cyfrową informacje i dokumentacje Przewidź koszty, wydajność, wygląd Dostarcz projekt szybciej, bardziej ekonomicznie oraz z mniejszym wpływem na środowisko naturalne

5 Building Information Modeling Zintegrowany proces projektowy i przepływ informacji Narzędzia rysujące Narzędzia analityczne OWNERS NavisWorks BUILDING BUILDERS NavisWorks Revit MEP CarmelSoft IES INFORMATION MODELING Robobat Ecotec IES Intelisolve ARCHITECTS Revit Architecture Civil 3D MEP SYSTEMS ENGINEERS Revit Structure CIVIL AND STRUCTURAL ENGINEERS

6 Tradycyjny Proces projektowy Projektowanie Koncepcyjne Projekt Budowlany Dokumentacja Wykonawcza Wykonawstwo Eksploatacja Design Analysis Documentation

7 Zmiany w procesie projektowym Cel 1 2 Wysiłek/Efek\Kosztt 4 Cyfrowy Model Mozliwość wpływu na koszty/ funkcje Koszt zmiany w projekcie Tradycyjny proces Preferowany proces Koncepcja Projekt Budowlany Dokumentacja Wykonawcza Wykonawstwo Eksploatacja Czas

8 Efaktywny proces projektowy Conceptual Design Tradycyjne podejście Detailed Design Construction Documentation Podejście modelowe Construction Operations/ Maintenance Projektowanie Design Analiza Projektowanie Analiza Analysis Dokumentacja Documentation Dokumentacja

9 ZuŜycie energii Opt 1 Opt 2 Schematic Energy: Analiza energetyczna budynku Analiza słoneczna Analiza oświetlenia dziennego Analiza cieplna Baseline 50% Reduction

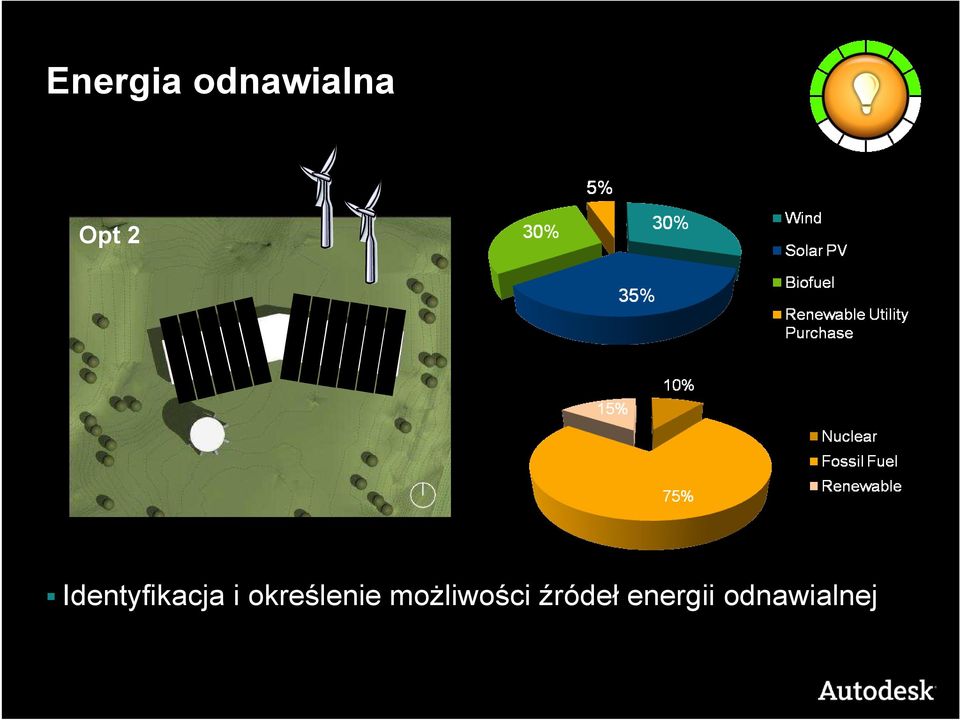

10 Energia odnawialna Opt 2 Identyfikacja i określenie moŝliwości źródeł energii odnawialnej

11 ZuŜycie wody 23% Improvement Określenie zuŝycia wody i dodatkowych źródeł

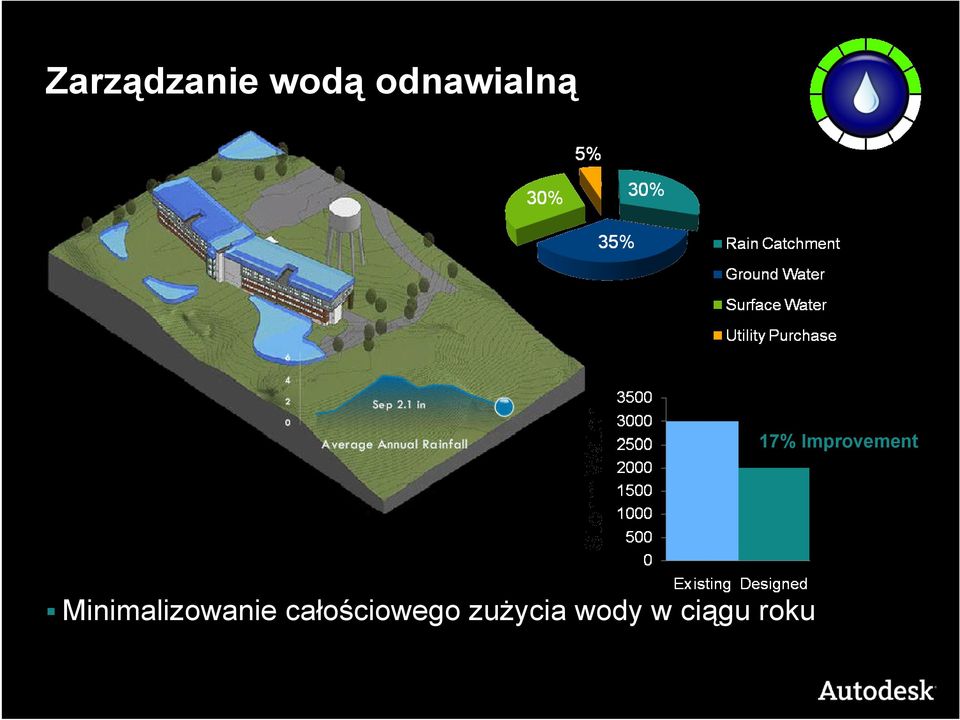

12 Zarządzanie wodą odnawialną 17% Improvement Minimalizowanie całościowego zuŝycia wody w ciągu roku

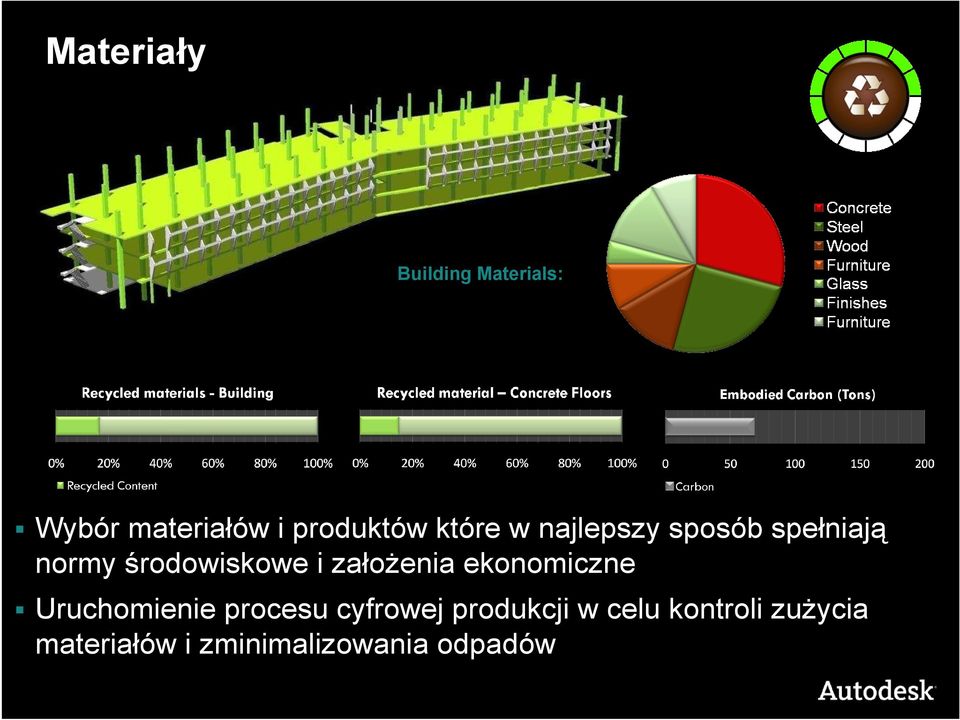

13 Materiały Building Materials: Wybór materiałów i produktów które w najlepszy sposób spełniają normy środowiskowe i załoŝenia ekonomiczne Uruchomienie procesu cyfrowej produkcji w celu kontroli zuŝycia materiałów i zminimalizowania odpadów

14 Autodesk Green Index w Polsce Autodesk Green Index USA, Wlk. Brytania, Japonia, Włochy, Polska Pierwsza edycja w Polsce 2009 Badanie internetowe, prowadzone przes Strategy One Współpraca: Fundacja Twórców Architektury

15 Autodesk Green Index w Polsce Motywacje dla Architektów do stosowania praktyk zrównowaŝonego projektowania: Rosnące koszty energii (79%) Wymogi prawne (66%) Zainteresowanie inwestorów: NiŜsze koszty operacyjne (81%)

16 Autodesk Green Index w Polsce Technologia i ekologia: Dziś: ocena i badanie alternatywnych materiałów w budownictwie pod kątem wydajności energetycznej, przewidywanie i ocena kosztów operacyjnych Za 5 lat dodatkowo: określanie ilości i wykorzystania materiałów w celu zminimalizowania odpadów w procesie budowy 25% ankietowanych wdraŝa BIM
