1 Narzędzia dynamometryczne, przyrządy kontrolne do kluczy dynamometrycznych

2 Elektroniczno-mechaniczny klucz dynamometryczny Nr 730D Serwisowy i seryjny klucz dynamometryczny MANOSKOP z pomiarem, wyzwalaczem i dokumentowaniem uzyskanych wartości Elektroniczno-mechaniczny klucz dynamometryczny Nr 730D jest wyjątkowym rozwiązaniem w skali ogólnoświatowej, w którym zespolone zostały zalety charakterystyczne dla klikowego klucza dynamometrycznego z zaletami modelu elektronicznego. Gdy żądany moment dokręcania zostaje osiągnięty, elektroniczny mechanizm wyzwalający powiadamia Użytkownika poprzez odczuwalne szarpnięcie i słyszalny sygnał kliku. Tak wiec Użytkownik ma taki sam sygnał jak w przypadku pracy standardowymi mechanicznymi kluczami dynamometrycznymi Osiągnięty moment zostaje zarejestrowany na wyświetlaczu i może być zapisany w rejestrze danych w celu dalszej analizy lub transmitowana do PC poprzez kabel USB. Dodatkowo tryb wskazujący czyni to narzędzie bardziej uniwersalnym. Klucz dyna mometryczny spełnia wymogi normy DIN EN ISO Zalety produktu: Elektroniczno-mechaniczny klucz dynamometryczny klikowy z mechanizmem wskazującym odczuwalny i słyszalny sygnał wyzwalania możliwość przechowywania do 700 danych dokręcania jednostki pomiaru: N m, ft.lb, in.ib gwarantowana max odchyłka ± 2 %, potwierdzona certyfikatem błyskawiczne nastawianie dzięki wygodnej klawiaturze i dużemu wyświetlaczowi możliwość zdefiniowania różnych zakresów tolerancji do każdego pomiaru wizualna sygnalizacja zielona i czerwona na wyświetlaczu potwierdzająca bieżący osiągnięty moment dodatkowe zabezpieczenie ustawień (trybu, wartości wyzwalania, jednostki pomiarów, odchyłki, zabezpieczeń, odchyleń przy przedłużeniu) poprzez kod PIN możliwość pracy w kierunku przeciwnym do ruchu wskazówek zegara kontrolowany pomiar kąta obrotu bez ramienia odniesienia przy użyciu uzupełniającego modułu zabezpieczenie przed prze ciążeniem poprzez akustyczne i wizualne sygnalizatory automatyczne definiowanie wartości dokręcania nawet w przypadku pracy z przedłużeniem automatyczne zawiadomienie o dacie następnej kalibracji W pełni zautomatyzowana kalibracja przy użyciu przyrządu Nr z gniazdem do mocowania wymiennych końcówek i mechanizmem Quickelease Klucz dyna mometryczny spełnia wymogi normy DIN EN ISO Nr 730 D Serwisowy i seryjny klucz dynamometryczny Mechanizm zatrzaskowy Quickelease 64 Pomiar, wyzwalanie i rejestrowanie Gdy moment wyzwalający zostanie osiągnięty, moment wyzwalania zostaje zarejestrowany poprzez wyraziste szarpnięcie i słyszalne klikniecie. Siła dokręcania zostaje zapisana. Dane mogą być dalej transmitowane do PC w celu analizy lub dokumentowania. Czytelny wyświetlacz Podwójny sygnał stopu z fizyczną i akustyczną sygnalizacją wyzwalania. 2-komponentowa rękojeść z ergonomicznie zaprojektowanym, zielonym miękkim komponentem odpornym na smary, paliwa, płyn hamulcowy i skydrol Zasilanie 2 baterie typu, V AA. Transmisja danych wszystkie dane mogą być przechowywane w kluczu lub być transmitowane do PC w celu szczegółowej analizy poprzez łącze USB Szybkie nastawianie wygodna klawiatura pozwala na szybkie i łatwe definiowanie pomiarów Nr na świecie! Przymocuj i podłącz Dokręcanie z pomiarem kąta za pomocą łatwego mocowania modułu pomiaru kąta Nr 739- przy użyciu kabla typu jack. 6 6

3 Mechaniczny klucz dynamometryczny Nr 730N Szybkie, dokładne i bezpieczne metody pracy dzięki innowacyjnej technologii. Nowa ulepszona formuła cieszącego się dużym uznaniem klucza dynamometrycznego Nr 730, teraz dostępna pod Nr 730N, jest logiczną kontynuacją sukcesu jaki odniósł ten produkt w ocenie Użytkowników, którzy i teraz dzięki bardziej zaawansowanej technologii potwierdzą jego walory użytkowe. Mechanizm nastawy klucza dynamometrycznego Nr 730N oparty został na całkowicie nowej formule. Podstawą nowej konstrukcji jest mechanizm szybkiej nastawy. Moment wyzwalający jest zadawany precyzyjnie i błyskawicznie za pomocą pokrętła ustalającego umieszczonego w końcu rękojeści. Żądaną wartość momentu ustawia się przez wyciągnięcie pokrętła ustalającego z pozycji zabloko wanej a następnie jego pokręcanie do momentu osiągnięcia wymaganej wartości. Podczas operacji ustawiania żądanej wartości wyrazista podwójna skala z po działką dwukolorową w Nm i ft.lb/in.lb zawsze znajduje się w polu widzenia. Precyzyjna nastawa jest osiągana poprzez ustawiania wartości na skali obrotowej także za pomocą pokrętła. Po ustawieniu żądanej wartości należy docisnąć zwrotnie pokrętło ustalające w pozycję zablokowania, w celu zabezpieczenia mechanizmu przed przypadkowym przestawieniem. Same zalety: błyskawiczna, precyzyjna nastawa przy użyciu jednej ręki zabezpieczony mechanizm nastawy wyraźna i bardzo czytelna dwukolorowa skala w Nm i ft.lb podwójny sygnał stopu do pracy w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara mechanizm zatrzaskowy Quickelease mocowania narzędzi wtykowych nie wymaga zerowania po wykonaniu operacji: mechanizm pomiarowy jest poddawany obciążeniom tylko podczas operacji dokręcania aż do momentu zadziałania mechanizmu wyzwalającego łatwa kalibracja bez konieczności demontażu mocny korpus chroniący przed zabrudzeniami trwały i odporny na zużycie mechanizm pomiarowy dwukomponentowa rękojeść z materiału odpornego na działanie szkodliwych substancji gwarantowana dokładność: ± 3% spełnianie wymagań normy DIN EN ISO 6789 powiązanie z ogólnokrajowymi standardami Nie wymaga zerowania Dzięki sprawdzonej konstrukcji mechanizm pomiarowy jest obciążany tylko podczas operacji dokręcania aż do momentu zadziałania mechanizmu wyzwalajacego. 66 Mechanizm zatrzaskowy Quickelease Szybkie i pewne mocowanie narzędzi wtykowych dzięki systemowi Quickelease Szybka regulacja Mechanizm pomiarowy jest szybko i łatwo regulowany poprzez dwa otwory regulujące w tabliczce identyfikacyjnej na obudowie dostępne kluczem trzpieniowym. Nie ma konieczności czasochłonnego demontażu klucza. Przejrzysta skala dwujednostkowa ozróżnienie kolorem jednostek pomiaru w Nm i ft.lb jest znacznym ułatwieniem przy precyzyjnej nastawie óżnorodne napędy Gniazdo wtykowe klucza dynamometrycznego umożliwia mocowanie szerokiej gamy narzędzi wtykowych dostosowanych do różnych zastosowań. W ofercie STAHLWILLE-szeroki zakres odpowiednich końcówek wtykowych do wielu zastosowań. Skala obrotowa Precyzyjna nastawa wartości na czarnych wskazaniach podwójnej skali Błyskawiczna nastawa Błyskawiczna, precyzyjna, zabezpieczana nastawa: wyciągnij pokrętło z pozycji zablokowanej, przekręcaj do momentu osiągnięcia żądanej wartości, wciśnij ponownie zatrzaskując pokrętło w pozycję zablokowaną 7

4 STAHLWILLE godnym zaufania Partnerem Produkt STAHLWILLE Sensotork to solidność i bezpieczeństwo dzięki inteligentnej technologii. Prowadzona od dziesięcioleci polityka firmy nakierowana na rozwój technologiczny sprawiła iż STAHLWILLE może czuć się ekspertem w dziedzinie dynamometrii. Klucz dynamometryczny Sensotork, także z pomiarem kąta oraz nowy przyrząd do kalibracji kluczy to kolejne kroki milowe w postępie technologicznym. Klucz dynamometryczny Sensotork Nr 72 oraz Nr 73 z pomiarem kąta stworzony został w oparciu o całkowicie nową i innowacyjną technologię. Produkt ten nie tylko charak - teryzuje szeroki zakres zastosowań, ale przede wszystkim to wytwór najnowszej technologii dzięki której możliwe jest dokonywanie pomiarów szybko i z minimalną granicą błędu. Zalety produktu: swobodny wybór wariantu operacji przed każdą serią pomiarów szybkie przedefiniowywanie parametrów pomiaru możliwość zestawiania powtarzalnych pomiarów wg określonych zależności możliwość przechowywania odczytów w pamięci klucza, transmitowania do oprogramowania PC lub wyświetlania w sposób uproszczony zabezpieczenie hasłem przed niepożądanym Użytkownikiem szeroki zakres sygnalizatorów informacyjnych pełny zakres pomiaru kąta (Sensotork 73) wyświetlacz w różnych językach szeroki zakres dostępnych jednostek pomiaru wiele trybów operacji praca w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara automatyczna identyfikacja trybu pracy programowanie przez PC do pracy z końcówkami wtykowymi 9 x 2 i 4 x 8 mm powierzchnia olejoodporna, odporna na smar, paliwa, płyn hamulcowy i skydrol szeroki zakres pomiaru ( 00 % maksymalnej wartości) odchyłka odczytu ±% wartości wyświetlonej, ± st. wartości kątowej (doty - czy Sensotork 73) powiązanie z ogólnokrajowymi standardami spełnianie wymagań normy DKD- 3-7, klasa 2 i DIN EN ISO 6789 uniwersalne warunki pracy (w temperaturze 20 C do 60 C) Elektroniczny klucz dynamometryczny 73 Elektroniczny klucz dynamometryczny z pomiarem kąta obrotu 2 kontrolowany pomiar kąta bez ramienia odniesienia: kontrolowany pomiar kąta przy użyciu klucza Sensotork 73 nie wymaga stosowania ramienia odniesienia sygnalizatory ostrzegawcze: szeroki wybór sygnalizatorów informacyjnych: akustycznych (brzęczyk), wibracyjnych (w rękojeści), wizualnych (diodowy wyświetlacz) i ich kombinacji. Możliwość indywi dual - nego ustawienia punktu ostrzegania dowolność chwytu: 4 pomiar zawsze jest dokładny bez względu na miejsce chwytu rękojeści. Quickelease szybkie i pewne mocowanie narzędzi wtykowych dzięki systemowi Quickelease analizowanie danych: wszystkie uzyskane dane mogą być transmitowane do PC w celu dokonania szczegółowych analiz dzięki interfejsowi USB 6 prosta nastawa przy przedłużaniu : gdy narzędzie wtykowe wymaga przedłużenia, wystarczy wprowadzić nową wartość obliczenia przy użyciu skomplikowanych formuł matematycznych już nie są potrzebne 3 zadziwiająco łatwa obsługa: wszystkie funkcje klucza są dostępne przez wybór i naciśnięcie odpowiedniego przycisku strzałki. Obsługa klucza oparta jest na jasno sprecyzowanych formułach używając prostego języka nie wymaga długotrwałego procesu uczenia się często opartego na metodzie prób i błędów. 8

5 Elektroniczny przyrząd kontrolny Sensotork 7707 W oferuje także szeroki zakres dogodnych i innowacyjnych funkcji. Same zalety: możliwość legalizowania przetworników pomiarowych każdego indywidualnie, bez konieczności angażowania całego przyrządu możliwość stosowania jako mobilnego laboratorium kalibracyjnego dzięki niewielkim rozmiarom przetwarzanie i wyświetlanie pomiarów w przetworniku pomiarowym (bez konieczności przyłączania specjalnego kabla) znaczące zredukowanie efektu bocznych sił dzięki płaskiej konstrukcji obudowy wiele trybów operacji automatyczne wyszukiwanie (rozpoznawanie) przetwornika uniwersalne warunki pracy (w temperaturze 20 C do +60 C) akustyczny sygnał ostrzegawczy przeciążenia praca w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara jednostki pomiaru: Nm, ft.ib, in.ib szeroki zakres pomiaru (ok 2-00% nastawionej wartości) odchyłka odczytu ± 0,2% spełnianie wymagań normy DIN 309, Klasa 2 i wytyczna DKD- 3-8, 2003 powiązanie z ogólnokrajowymi standardami solidna aluminiowa konstrukcja umożliwiająca montaż w pozycji poziomej i pionowej Serwis kalibracji STAHLWILLE: STAHLWILLE zapewnia wysokiej jakości serwis kalibracji przyrządów do kalibracji kluczy dynamometrycznych Nr 7707 W. Na postawie zawartych umów o współpracy raz w roku wysyłamy wymienny przetwornik pomiarowy do Użytkownika. Dopiero po jego otrzymaniu przetwornik pomiarowy użytkowany przez Użytkownika należy przesłać do STAHLWILLE celem kalibracji. STAHLWILLE zapewnia narzędzie zastępcze a więc nigdy nie naraża na bezproduktywne postoje W Warsztatowy przyrząd kontrolny do kluczy dynamometrycznych wyświetlanie i kontrolowanie: elektroniczny wyświetlacz najnowszej generacji wyświetla zarówno wartości siły zadanej jak i osiągniętej w tym samym czasie. Moż - na go umieszczać w dowolnej pozycji i odległości od urządzenia w zależności od potrzeby rozwiązanie szczególnie przydatne w przypadku pracy w pozycji poziomej lub przy zastosowaniu specjalnej podstawki (wymagany kabel, m) 80 przetworniki pomiarowe-inteligentne: przetwarzanie odczytów do postaci cyfrowej bezpośrednio w przetworniku poprzez specjalny zintegrowany obwód lub alternatywnie transmisja danych do oprogramowania PC przez złącze USB dające możliwość analizy danych i generowania certyfikatu kalibracji Quickelease szybkie i pewne mocowanie przetworników pomiarowych na zasa - dzie systemu Quickelease przetworniki pomiarowe wymienne: możliwość łatwego rozszerzania zakresu pomiarów dzięki wymiennym przetwornikom pomiarowym o większych zakresach. 2 3 wyposażony w zestaw złączek przejściowych: zestaw złączek przejściowych do zróżnicowanych rozmiarów napędów montowanych w korpusie urządzenia 9

6 STAHLWILLE Twoim Partnerem Kompletne stanowisko kalibracyjne (kontrolno-legalizacyjne) z pełnym wyposażeniem Kalibracja jest to regularna kontrola dokładności pomiarów i niezawodności narzędzi dynamometrycznych. Kalibracja przeprowadzana jest przy użyciu specjalistycznego sprzętu poddawanego także systematycznym kontro - lom. To bardzo istotne gdyż narzędzia dynamometryczne są precyzyjnymi przyrządami używanymi często w środowisku o szczególnych wymogach bezpieczeństwa. Oczekuje się od nich niezmiennej dokładności pomiarów nawet w długim okresie czasu. Dla zagwarantowania osiągania wymaganej dokładności istotnym jest regularne kontrolowanie przyrządów potwierdzone odpowiednią dokumentacją. mometrycznych. Gwarantuje iż w przypadku kluczy dynamometrycznych z mechanizmem wyzwalającym siła zadawana jest wg normy DIN EN ISO 6789, np. w odniesieniu powyżej 80% wartości maksymalnej, siła jest zadawana powoli i stale w odstępach czasowych 0, do 4 sekund. 3. Adapter i kable USB Aż przetworników pomia - rowych może być podłą - czonych do adaptera USB, skąd następuje transmisja danych do oprogramowania PC.. Złączki przejściowe W wyposażeniu pełna gama złączek przejściowych celem pełnego wykorzystania zakresu pomiarowego przetwor - ników; np. do przetwornika Nr (z wewn. napędem 3/4 ) złączka przejściowa Nr 7787 (z /4 na 3/4 ), Nr 7788 (z 3/8 na 3/4 ) i Nr 7789 (z /2 na 3/4 ) Wyposażenie stanowiska kalibracyjnego: Każde stanowisko kalibracyjne powinno być wyposażone w następujące akcesoria.. Mechaniczny przyrząd napędzający Mechaniczny przyrząd napędzający służy do szybkiego, precyzyjnego i równomiernego obciążania kluczy dyna- 2. Przetwornik pomiarowy Siła zadana na kluczu jest rejestrowana bezpośrednio w przetworniku pomiarowym i transmitowana do oprogramowania PC za pomocą kabla USB, zapewniającego ich bezbłędną transmisję. 4. Kabel Jeden kabel z wtyczką typu jack do podłączenia każdego przetwornika. 6. Oprogramowanie Dokonane pomiary na przyrządzie mogą być dalej wykorzystane do wygenerowania certyfikatu kalibracji zgodnie z normą DIN/ISO

7 Kompletne stanowisko kalibracyjne (kontrolno-legalizacyjne) z pełnym wyposażeniem minimalne wymagania sprzętowe: port USB kabel USB drukarka (nie objęta zakresem dostawy) PC (nie objęty zakresem dostawy) przyrządy kontrolne do wkrętaków dynamometrycznych 0,2 0 N m 2 00 N m kabel Nr N m adapter USB Nr 773 mechaniczny przyrząd napędzający element przedłużający N m przetwornik Kompletne stanrwisko Nr: PC PC PC PC Kod waga/kg 4,2 67,6 70,6 08,4 zakres/n m 0,2 0 0, , ,20 660, ,0 przyrząd napędzający Nr 779 Nr 779 Nr 7792 podstawa do przyrządu kontrolnego Nr 7790 do wkrętaków dynamometrycznych przyrządy kontrolne do Nr wkrętaków dynamometrycznych element przedłużający Nr 779- Nr przetwornik* Nr 772 (0,2 0 Nm) Nr 772 (0,2 0 Nm) Nr 7722 (2 00 Nm) Nr (2 00 Nm) Nr 7722 (2 00 Nm) Nr (2 00 Nm) Nr ( Nm) adapter USB Nr 773 Nr 773 Nr 773 (z kablem do podłączenia do PC) adapter USB Nr 777- kabel z wtykiem jack (do Nr 77 2 x Nr 77 2 x Nr 77 2 x Nr 77 podłączenia przetwornika z adapterem USB) złączka przejściowa Nr 43 (3/8HH a x /4HH D) Nr 43 (3/8HH a x /4HH D) Nr 7787 (/4HH a x 3/4HH D) Nr 7787 (/4HH a x 3/4HH D) Nr 409M (/4HH a x 3/8HH D) Nr 7788 (3/8HH a x 3/4HH D) Nr 7788 (3/8HH a x 3/4HH D) Nr 7789 (/2HH a x 3/4HH D) Nr 7789 (/2HH a x 3/4HH D) Nr 409M (/4HH a x 3/8HH D) Nr (3/4HH a x HHD) Nr (HH a x HHD) kalibrowanie przy użyciu Nr 734K/4 (/4HH D) Nr 734K/4 (/4HH D) Nr 734K/4 (/4HH D) narzędzi wtykowych Nr 734K/ (3/8HH D) Nr 734K/ (3/8HH D) Nr 734K/ (3/8HH D) Nr 734K/20 (/2HH D) Nr 734K/20 (/2HH D) Nr 734K/40 (3/4HH D) Nr 734K/40 (3/4HH D) łącznik Nr 3 (/4HH D x /4HH E E 6,3) Nr 3 (/4HH D x /4HH E E 6,3) Nr 3/ (/4HH D x /4HH E C 6,3) Nr 3/ (/4HH D x /4HH E C 6,3) oprogramowanie Nr 773 Nr 773 Nr 773 Nr 773 certyfikat kalibracji Drukarka i komputer nie są objęte zakresem dostawy. * Przetworniki pomiarowe mogą także pracować w wyposażeniu elektronicznego przyrządu kontrolnego Nr 7707 W. 6

8 MANOSKOP 730 DBGM GEMANY klick Nr. 730/ 6-0 Nm -3 ft. lb Nm ft.lb Jaka końcówka do jakiego klucza dynamometrycznego? 730D Service/Serien MANOSKOP, z wyzwalaczem i ze wskaźnikiem zegarowym 730N Service MANOSKOP, z wyzwalaczem 730 Service MANOSKOP, z wyzwalaczem 7 Service MANOSKOP, z wyzwalaczem rozm rozm. a/20 a/40 a/0 a/0 a/2 a/20 a/40 Nr mm 9x2 9x2 9x2 9x2 4x8 4x8 4x8 4x8 4x8 24,x28 72Q/ 4 72Q/ 72Q/ 0 72Q/ 20 72B 72L/ 72/4 73/ 73/0 73/20 73/40 73/80 739/ 20H 734/4 734/ 734/0 734/20 734/40 734/80 rozm rozm. a/20 a/40 a/0 a/0 a/2 a/20 a/40 Nr mm 9x2 9x2 9x2 9x2 4x8 4x8 4x8 4x8 4x8 24,x28 734F 734L/ 73/0 73/40 73/80 732/0 732/40 732/80 732aL/ 0 732G/ 0 732TX/ 0 732TX/ /0 736/0 736/40 737/0 737/ /80 736/0-7 Klucz dynamometryczny MANOSKOP, ze wskaźnikiem zegarowym rozm. 80 Nr 73/ 73/0 73/20 73/40 73/80 734/4 734/ 734/0 734/20 734/40 734/80 73/0 73/40 73/80 732/0 732/40 732/ /80 mm 24,x28 62

9 72 Elektroniczny klucz dynamometryczny Sensotork 73 Elektroniczny klucz dynamometryczny z pomiarem kąta obrotu Sensotork rozm Nr mm 9x2 4x8 4x8 72Q/ 4 72Q/ 72Q/ 0 72Q/ 20 72B 72L/ 72/4 73/ 73/0 73/20 73/40 739/ 20H 734/4 734/ 734/0 734/20 734/40 rozm Nr mm 9x2 4x8 4x8 734F 734L/ 73/0 73/40 732/0 732/40 732aL/0 732G/0 732TX/0732TX/40 733/0 736/0 736/0-736/40 737/0 737/40 Możliwość ciągłego obciążania końcówek i grzechotek wtykowych jest ograniczona: 734/4 40 Nm, 734/ 80 Nm, 734/0 00 Nm, 734/ Nm, 734/40 60 Nm. Maksymalne obciążenie dla końcówek wtykowych płaskich, oczkowych, oczkowo-otwartych, typu TOX zależy od indywidualnych rozmiarów. Należy obciążać narzędzie wtykowe do wartości dopuszczalnego obciążenia klucza dynamometrycznego. STAHLWILLE jest sprawdzonym laboratorium kalibracyjnym. Kontrolowane dokręcanie jest koniecznością dla bezpieczeństwa pracy i żywotności śrub i nakrętek. Jako wyraz najwyższej kompetencji w dziedzinie kontrolowanego dokręcania STAHLWILLE otrzymało akredytację Niemieckiego Serwisu Kalibracyjnego (DKD) jako laboratorium kalibracyjne DKD. Serwis kalibracyjny STAHLWILLE Serwis kalibracyjny STAHLWILLE oferuje certyfikat kalibracji na poziomie zakładowym jak i DKD. W cenniku kalibracji ujęta została także usługa kontroli bez kalibracji i wydania certyfikatu. Dodatkowo serwis kalibracyjny STAHLWILLE oferuje kompletny nadzór, dokumentację i przestrzeganie terminów kalibracji kluczy dynamometrycznych i przyrządów pomiarowych. Dodatkowe informacje na zapytanie. 63

10 Do prac serwisowych i produkcji seryjnej MANOSKOP 730D z mechanizmem wskazującym i wyzwalającym. Ten elektroniczno-mechaniczny klucz dynamometryczny łączy funkcje wskazywania z wyzwalaniem w jednym urządzeniu. Tryby pracy mogą być wybrane niezależnie jedne od drugich.możliwość mocowania wymiennych końcówek, z mechanizmem Quickelease, z szybkim nastawianiem za pomocą wygodnej klawiatury i dużego wyświetlacza, z wibrującym i akustycznym sygnałem stopu. Możliwość indywidualnego definiowania dopuszczalnej granicy błędu dla danego pomiaru (zielone = mieści się w granicach tolerancji, czerwone = nie mieści się w granicach tolerancji).wyświetlacz działa także przy pracy w kierunku przeciwnym do ruchu wskazówek zegara. Pomiar kąta obrotu przy użyciu modułu pomiaru kąta Nr 739- (patrz strona 6). Możliwość przechowywania do 700 danych pomiarowych, oraz późniejszego ich transmitowania do oprogramowania PC przez złącze USB. Automatyczne przeliczanie danych dla właściwego pomiaru przy pracy z przedłużeniem. Zabezpieczenie przed przeciążeniem poprzez sygnalizatory akustyczne i wizualne. Automatyczna blokada klawiatury przed nieumyślnym przestawieniem. Dodatkowe zabezpieczenia (trybu pracy, wartości nastaw i wyzwalania, jednostek pomiaru, tolerancji, zabezpieczeń, odchyleń) poprzez kod PIN. Oszczędność czasu dzięki automatycznej nastawie. Wszystkie precyzyjne elementy mechanizmu osłonięte solidnym korpusem. Ergonomicznie ukształtowana rękojeść o zielonej powłoce wykonana z materiału odpornego na zabrudzenia olejem, smarem, paliwem oraz odporna na skydrol. Dostarczany z 2 bateriami typu, V AA. Możliwość stosowania także baterii typu NiMH AA/L6,,2 V. Automatyczne zawiadamianie o dacie następnej kalibracji. W pełni zautomatyzowana kalibracja przy użyciu przyrządu Nr Dostarczany w stabilnej walizce z tworzywa (rozm. 40 i 6 w stabilnej skrzynce stalowej). Jednostki pomiaru: N m, ft.lb, in.lb Odchyłka odczytu ± 2 %. Dostarczany z certyfikatem. Zgłoszono własne prawa patentowe. Końcówki wtykowe patrz strona D Klucz dynamometryczny z wymiennymi końcówkami 730D/20 Üü W W W ozwiązania ustawień/wyświetlania J b h L L F S F g Kod rozm. N m ft.lb in.lb Nm ft.lb in.lb mm mm mm mm mm mm g z skrzynią , ,2/0, 0,2/0, 2/,0 9 x , 7, , ,/0, 0,/0, /,0 4 x , ,0/0,,0/0, 0/,0 4 x , ,0/0,,0/0, 0/,0 4 x 8 30,6 2, ,60 730D Klucz dynamometryczny z grzechotką wtykową D g Kod rozm. g z skrzynią / , / , / , / ,60 64

11 779-3 Adapter USB, kabel z wtykiem jack i oprogramowanie Nr 7732 do Nr 730D Dokumentowanie i zarządzanie odczytami: transmisja zapisanych wyników i zaprogramowanych operacji - identyfikacja łącza - numer seryjny narzędzia - data i czas operacji dokręcania - zadany moment lub kąt - moment zadziałania mechanizmu wyzwalającego - osiągnięty moment i kąt - tolerancja - łączna wartość zapis łącznych danych w bazie danych usunięcie lub wydruk łącznych danych z bazy danych eksport wyświetlonych danych do pliku CSV (kompatybilny z EXCEL) 3 języków zarządzanie uprawnieniami Użytkownika zdefiniowanie nowego PIN kasowanie zapisanych wyników i zaprogramowanych operacji Moduł pomiaru kąta do Nr 730D 739- DBGM, wzór zastrzeżony, pomiar kąta bez ramienia odniesienia. Do kluczy dynamometrycznych Nr 730D z oprogramowaniem zgodnym z..8. Klucze dynamometryczne Nr 730D ze starszym oprogram - owaniem mogą być zaktualizowane do nowszej wersji. Łatwe zamocowanie modułu i podłączenie do klucza dynamometrycznego pozwala używać klucza Nr 730D także do dokręcania z żądanym kątem obrotu. Pomiary są odczytywane i ustawiane na kluczu dynamo - metrycznym. Kiedy żądany kąt zostanie osiągnięty, klucz automatycznie wyświetla wartość kąta w stopniach. W zależności od wybranej opcji klucz dynamometryczny albo się wyłącza w momencie osiągnięcia żądanej wartości albo włącza się alarm. W zestawie jedna bateria, V dostarczana z kluczem. Odchyłka odczytu ± %. Wymagania systemowe: PC Microsoft Windows 98 SE lub kompatybilny system z wejściem USB łącze USB rozdzielczość 024 x 768 pikseli kabel typu STAHLWILLE USB lub adapter STAHLWILLE USB zainstalowany napęd ODBC dla danych Access D Kod g ,0 L Kod m g , 37 09,0 6

12 Service MANOSKOP 730N DBGM, klucz dynamometryczny klikowy z mechanizmem wyzwalającym; z szybką precyzyjną nastawą za pomocą pokrętła ustalającego, z możliwością mocowania wymiennych końcówek; z mechanizmem zatrzaskowym Quickelease; z podwójnym sygnałem stopu, z podwójną wyrazistą skalą N m/ft.lb; w dwóch kolorach; z długoletnią dokładnością. Element pomiarowy poddawany jest obciążeniu tylko podczas operacji dokręcania nie wymaga zerowania po skończonej pracy. Wszystkie precyzyjne elementy mechanizmu pomiarowego osłonięte solidnym korpusem. Ergonomicznie ukształtowana dwukomponentowa rękojeść o zielonej powłoce wykonana z materiału odpornego na zabrudzenia olejem, smarem, paliwem itd. oraz odporna na skydrol. Obciążenie zadawane na narzędzie po kliknięciu klucza lub przeciążeniu w kierunku odwrotnym do przeznaczenia np. przeciążeniu w celu zluzowania skorodowanego połączenia nie oddziałuje na mechanizm wyzwalający i nie może spowodować jego uszkodzenia. Odwrócenie końcówki wtykowej umożliwia pracę w kierunku odwrotnym do ruchu wskazówek zegara. Łatwa kalibracja i w razie potrzeby także ustawianie bez konieczności demontażu klucza, przy użyciu przyrządu kontrolnego Nr 7707 W lub stanowiska kalibracyjnego Nr Odchyłka odczytu +_ 3 %. Dostarczany z aktualnym certyfikatem kalibracji. Końcówki wtykowe patrz strona N Klucz dynamometryczny z wymiennymi końcówkami 730N/0 Üü Skala precyzyjna J b h L L F S F Kod rozm. W W X X X mm mm mm mm mm mm g N m in.lb N m 0 in.lb 0,2 N m 9 x , , N m 7 37 ft.lb N m ft.lb 0,2 N m 9 x , 7, , N m 7 ft.lb 0 N m 2, ft.lb 0, N m 9 x , , N m 20 9 ft.lb 0 N m 2, ft.lb 0, N m 4 x , N m 30 0 ft.lb 0 N m ft.lb N m 4 x , , N m ft.lb 20 N m 0 ft.lb 2 N m 4 x , , N m ft.lb 0 N m 20 ft.lb 2, N m 4 x 8 30,6 2, , a/ in.lb, ft.lb 0 in.lb 0, ft.lb 2 in.lb 9 x , , a/ in.lb 7 37 ft.lb 0 in.lb ft.lb 2, in.lb 9 x , 7, , a/ in.lb 7 ft.lb 00 in.lb 2, ft.lb in.lb 9 x , , a/ in.lb 30 0 ft.lb 00 in.lb ft.lb 0 in.lb 4 x , , a/ ft.lb in.lb 20 ft.lb 00 in.lb 2 ft.lb 4 x , ,00 Klucz dynamometryczny z zamocowaną na stałe grzechotką 730N dostarczany w stabilnej walizce z tworzywa (rozm. 6 w stabilnej skrzynce stalowej). 730N/20Q FK Skala precyzyjna D b b 2 h h 2 L L F g Kod rozm. W W X X X mm mm mm mm mm mm g z skrzynią Q FK* 0 0 N m 7 37 ft.lb N m ft.lb 0,2 N m 3 / , 372, , Q FK* N m 7 ft.lb 0 N m 2, ft.lb 0, N m / , 428, 346, , Q FK* N m 30 0 ft.lb 0 N m ft.lb N m / , FK N m ft.lb 20 N m 0 ft.lb 2 N m 3 / , , , FK N m ft.lb 0 N m 20 ft.lb 2, N m 3 /4 30,6 0 2,6 30, ,0 * grzechotka z modułem zatrzaskowym Quickelease Üü 66

13 Service MANOSKOP 730 Klucz dynamometryczny z wyzwalaczem, z możliwością mocowania wymiennych końcówek, rozmiar 6 z modułem zatrzaskowym Quickelease, z podwójnym sygnałem stopu, błyskawicznym nastawianiem (rozm. 2 6), z podwójną skalą N m/ft.ib i długotrwałą precyzją. Element pomiarowy poddawany jest obciążeniu tylko podczas operacji dokręcania nie wymaga zerowania po skończonej pracy. Mocny korpus chroni wszystkie wrażliwe części. Obciążenie zadawane na narzędzie po kliknięciu klucza lub przeciążeniu w kierunku odwrotnym do przeznaczenia np. przeciążeniu w celu zluzowania skorodowanego połączenia nie oddziałuje na mechanizm wyzwalający i nie może spowodować jego uszkodzenia. Przełożenie końcówek umożliwia lewoskręt. Łatwa kalibracja i w razie potrzeby także ustawianie bez konieczności demontażu klucza, przy użyciu przyrządu kontrolnego Nr 7707 W lub stanowiska kalibracyjnego Nr Odchyłka odczytu +_ 4 %. Dostarczany z certyfikatem. Końcówki patrz strona Klucz dynamometryczny z wymiennymi końcówkami 730/2 J b h L L F S F Kod rozm. W X mm mm mm mm mm mm g N m 0, N m 9 x 2 27, 23 78, 74 7, 3 87, N m N m 9 x 2 27, , 39 92, a/2- U 7, 87, in.lb 2, in.lb 9 x 2 27, 23 78, 74 7, 3 220, a/ in.lb in.lb 9 x 2 27, 23 78, 74 7, 3 98, a/ in.lb 0 in.lb 9 x 2 27, , ,00 730/ Üü J b h L L F S F Kod rozm. W W X X mm mm mm mm mm mm g N m 36 ft.lb 2 N m ft.lb 9 x , , N m 72, ft.lb 2, N m 2, ft.lb 9 x , 20 24, N m 20 9 ft.lb 2, N m 2, ft.lb 4 x , N m 30 4 ft.lb N m ft.lb 4 x , N m ft.lb 0 N m 0 ft.lb 4 x , N m ft.lb 20 N m 20 ft.lb 4 x 8 30,6 2, , a/ 6 0 N m in.lb 2 N m 0 in.lb 9 x , 80 20, a/ N m in.lb 2, N m 20 in.lb 9 x , , a/ N m 22 0 in.lb 2, N m 2 in.lb 4 x , a/ N m in.lb N m 0 in.lb 4 x , Klucz dynamometryczny do mocowania końcówek nasadzanych (DBGM) K b h L L F S F Kod rozm. W W X X mm mm mm mm mm mm g N m ft.lb 20 N m 20 ft.lb 24, x ,00 za pomocą nasadzanego adaptera Nr 7370/80 mogą być użyte wszystkie końcówki wtykowe 4 x 8 mm 67

14 730/40/32 Klucz dynamometryczny z oprzyrządowaniem Zestaw: klucz dynamometryczny z oprzyrządowaniem 32-elementowy w skrzynce stalowej, do ogólnych prac konserwacyjnych; zawartość: SEVICE-MANOSKOP Nr 730/40, N m, grzechotka wtykowa Nr 73/20, przełączalna, napęd D /2 końcówka wtykowa czop Nr 734/20, napęd D /2 7 końcówek wtykowych płaskich Nr 73/40, rozmiar 3,, 7, 9, 22, 27, 30 mm Nr 373/40 rozmiar 24 mm; 7 końcówek wtykowych oczkowych Nr 732/40, rozmiar 3,, 7, 9, 22, 24, 27 mm; 0 nasadek, podwójny sześciokąt Nr 0, rozmiar 3, 4,, 7, 9, 22, 24, 2, 30, 32 mm 4 elementy napędowe, napęd a /2 : pokrętło z przesuwnym czopem Nr 06 przedłużacz 2 mm Nr 09/0 przedłużacz 30 mm Nr 09/ przedłużacz mm Nr 09/2 Kod g S , do regulacji śrub ustalających kluczy dynamometrycznych Nr 720, 72, 730 i 730N B zewn. L Kod mm E mm g S C 6,3 / ,00 profil zewnętrzny E DIN 326/ISO 73 Walizka plastikowa, pusta do przechowywania i transportu kluczy dynamometrycznych (wytłoczki należy zamawiać oddzielnie). Dostarczana bez klucza dynamometrycznego. do klucza L Kod Nr dynamometrycznego Nr mm g /; 72/; 72/; 730/; 730/0; 730/2; 730/20; 730a/; 730a/0; 730a/2; 730a/20; 730N/; 730N/0; 730N/2; 730N/20; 730Na/; 730Na/0; 730Na/20; 730D/ , /30; 72/30; 730/40; 730N/40; 730Na/40; 730D/ ,90 Wytłoczki do walizek z tworzywa do klucza Kod dynamometrycznego Nr g /; 72/; 72/; 730/; 730/0; 730/2; 730/20; 730a/; 730a/0; 730a/2; 730a/20; 730N/; 730N/0; 730N/2; 730N/20; 730Na/; 730Na/0; 730Na/20; 730D/0 88 4, /30; 72/30; 730/40; 730N/40; 730Na/40; 730D/20 3 6, Standard MANOSKOP 720Nf Klucz dynamometryczny z wyzwalaczem, z podwójnym sygnałem stopu, błyskawicznym nastawianiem, podwójną skalą N m/ft.lb i długotrwałą precyzją. Mocny korpus z rury stalowej z aluminiowym profilem typu U chroni wszystkie wrażliwe części. Przełożenie czopu umożliwia lewoskręt. Łatwa kalibracja i w razie potrzeby także ustawianie bez konieczności demontażu klucza, przy użyciu przyrządu kontrolnego Nr 7707 W lub stanowiska kalibracyjnego Nr Odchyłka odczytu +_ 4 %. Dostarczany z certyfikatem. 720Nf Klucz dynamometryczny z wbudowanym na stałe czopem kwadratowym D b h L L F S F Kod rozm. W W X X mm mm mm mm mm g N m ft.lb 20 N m 20 ft.lb 3/ ,00 68

15 Standard MANOSKOP 72 Klucz dynamometryczny z wyzwalaczem, z podwójnym sygnałem stopu, błyskawicznym nastawianiem, podwójną skalą N m/ft.lb i długotrwałą precyzją. Mocny korpus z rury stalowej chroni wszystkie wrażliwe części. Obciążenie zadawane na narzędzie po kliknięciu klucza lub przeciążeniu w kierunku odwrotnym do przeznaczenia np. przeciążeniu w celu zluzowania skorodowanego połączenia nie oddziałuje na mechanizm wyzwalający i nie może spowodować jego uszkodzenia. Łatwa kalibracja i w razie potrzeby także ustawianie bez konieczności demontażu klucza, przy użyciu przyrządu kontrolnego Nr 7707 W lub stanowiska kalibracyjnego Nr Odchyłka odczytu +_ 4 %. Dostarczany z certyfikatem. 72 Klucz dynamometryczny z wbudowaną na stałe grzechotką D b b 2 h h 2 L L F Kod rozm. W W X X mm mm mm mm mm mm g N m 36 ft.lb 2 N m ft.lb 3/ , 23 4, , N m 2 0 ft.lb N m ft.lb / , N m ft.lb 0 N m 0 ft.lb / , ,00 rozmiar 30 z mechanizmem umożliwiającym przełożenie czopa (elementy zapasowe, patrz strona 89) Standard MANOSKOP 72Nf Klucz dynamometryczny z wyzwalaczem, z podwójnym sygnałem stopu, błyskawicznym nastawianiem, podwójną skalą N m/ft.lb i długotrwałą precyzją. Mocny korpus z rury stalowej z aluminiowym profilem typu U chroni wszystkie wrażliwe części. Przełożenie czopu umożliwia lewoskręt. Łatwa kalibracja i w razie potrzeby także ustawianie bez konieczności demontażu klucza, przy użyciu przyrządu kontrolnego Nr 7707 W lub stanowiska kalibracyjnego Nr Odchyłka odczytu +_ 4 %. Dostarczany z certyfikatem. 72Nf Klucz dynamometryczny z wbudowaną na stałe grzechotką 72Nf/80 72Nf/00 D b b 2 h L L F Kod rozm. W W X X mm mm mm mm mm g N m ft.lb 20 N m 20 ft.lb 3/4 46, , N m 0 72 ft.lb 2 N m 2 ft.lb 3/4 46, ,0 69

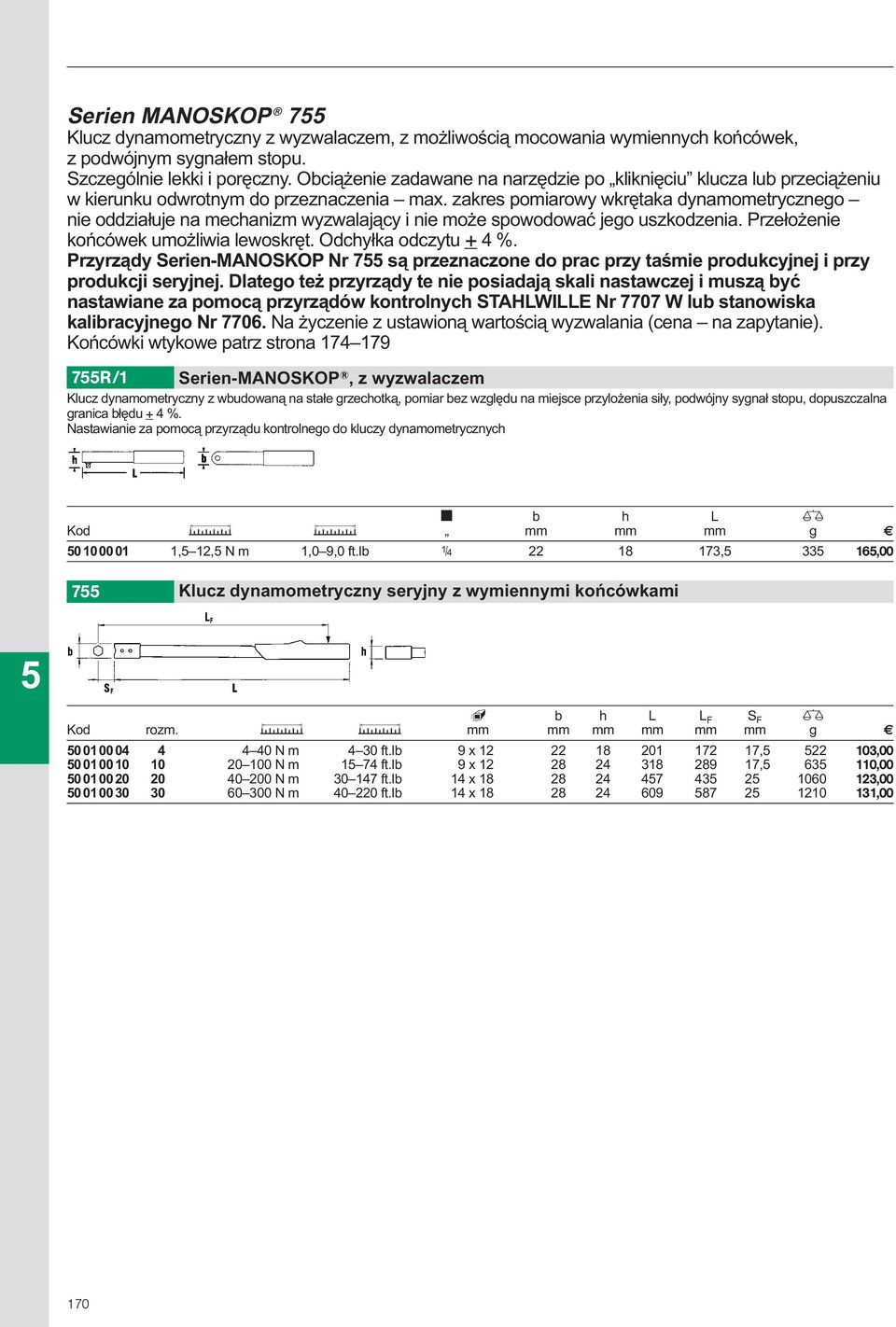

16 Serien MANOSKOP 7 Klucz dynamometryczny z wyzwalaczem, z możliwością mocowania wymiennych końcówek, z podwójnym sygnałem stopu. Szczególnie lekki i poręczny. Obciążenie zadawane na narzędzie po kliknięciu klucza lub przeciążeniu w kierunku odwrotnym do przeznaczenia max. zakres pomiarowy wkrętaka dynamometrycznego nie oddziałuje na mechanizm wyzwalający i nie może spowodować jego uszkodzenia. Przełożenie końcówek umożliwia lewoskręt. Odchyłka odczytu +_ 4 %. Przyrządy Serien-MANOSKOP Nr 7 są przeznaczone do prac przy taśmie produkcyjnej i przy produkcji seryjnej. Dlatego też przyrządy te nie posiadają skali nastawczej i muszą być nastawiane za pomocą przyrządów kontrolnych STAHLWILLE Nr 7707 W lub stanowiska kalibracyjnego Nr Na życzenie z ustawioną wartością wyzwalania (cena na zapytanie). Końcówki wtykowe patrz strona / Serien-MANOSKOP, z wyzwalaczem Klucz dynamometryczny z wbudowaną na stałe grzechotką, pomiar bez względu na miejsce przylożenia siły, podwójny sygnał stopu, dopuszczalna granica błędu +_4 %. Nastawianie za pomocą przyrządu kontrolnego do kluczy dynamometrycznych D b h L Kod W W mm mm mm g , 2, N m,0 9,0 ft.lb / , 33 6,00 7 Klucz dynamometryczny seryjny z wymiennymi końcówkami J b h L L F S F Kod rozm. W W mm mm mm mm mm mm g N m 4 30 ft.lb 9 x , 22 03, N m 74 ft.lb 9 x , 63 0, N m ft.lb 4 x , N m ft.lb 4 x ,00 70

17 TOSIOMAX 77 do dociągania śrub z kontrolowanym momentem obrotowym w zakresie cn m; z sześciokątem wewnętrznym /4 (F 6,3 DIN 326/ISO 73), zwalniającym; do dociągania pojedynczych śrub, produkcji seryjnej i prac przy taśmie produkcyjnej, ze sprzęgłem odryglowującym, możliwość dociągania w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara, DIN EN ISO 6789, typ II, klasa D. Wkrętak dynamometryczny TOSIOMAX 77 Element pomiarowy Jako element pomiarowy służy sprężyna śrubowa. Nastawianie Nastawianie bezstopniowe poprzez skalę mikrometryczną obrotową. Pewna praca: Po osiągnięciu żądanej wartości rękojeść przekręca się. Towarzyszy temu odgłos (grzechotanie). Nie jest możliwe przeciągnięcie. Mechanizm wyzwalający funkcjonuje tu jak sprzęgło przeciwprzeciążeniowe. Narzędzie nadaje się natychmiast do dalszej pracy. Odchyłka odczytu +_ 6%. Dostarczany z certyfikatem. Poręczność: Kształt rękojeści i jej powierzchnia umożliwiają pewne przenoszenie momentu obrotowego. Narzędzia nasadowe (BIT): Wszystkie końcówki typu BIT z sześciokątem /4 E 6,3, sześciokąt, końcowki krzyżowe, końcówki POZIDIV/SUPADIV, końcówki płaskie, TOX (patrz strona 2, 3). Do najmniejszych połączeń gwintowych należy stosować końcówki BIT z napędem sześciokątnym 4 mm i elementem łączącym Nr 3/2 do końcówek wkrętakowych typu BIT Forma C4 i zewnętrznym sześciokątem /4 (E 6,3 DIN 326/ISO 73) (patrz strona 48, ). 77/3 77/2 77/30 77/0 77/00 wewn. L Kod rozm. W X b mm g ) 2 30 cn m 0,2 cn m F 6, , ) cn m cn m F 6, , ) cn m cn m F 6, , ) cn m 2, cn m F 6, , ) cn m cn m F 6, , a/3 ) 0,2 3 in.lb 0,02 in.lb F 6, , a/2 2 ) 2 2 in.lb 0, in.lb F 6, , a/0 2 ) 0 0 in.lb 0,2 in.lb F 6, ,00 ) z obrotowym końcem rękojeści celem pewniejszego prowadzenia narzędzia; ze śrubą zaciskową do osiągnięcia nastawionej wartości 2 ) z dodatkowym ryglowaniem zapobiegającym nieumyślnemu przestawieniu wybranego momentu obrotowego 3 ) z możliwością przykręcenia dodatkowej rękojeści celem zwiększenia zadanej siły przy dużych momentach obrotowych Uwaga! Narzędzia dynamometryczne są przyrządami pomiarowymi. Dlatego niezbędne jest ich regularne kalibrowanie za pomocą specjalistycznego sprzętu oraz odpowiednie ustawianie (wg DIN EN ISO 6789,.3 ekalibracja). 7

18 Klucz dynamometryczny ze wskaźnikiem zegarowym Kalibracja za pomocą przyrządu Nr 7707 W lub stanowiska kalibracyjnego Nr /80 MANOSKOP 7 z układem kompensacji siły w rękojeści Klucz dynamometryczny z możliwością mocowania wymiennych końcówek (niemiecki wzór użytkowy DBGM), z adapterem nasadzanym Nr 7370/80 można stosować wszystkie końcówki wtykowe 4 x 8 mm (max. obciążenie 60 N m), wskaźnik zegarowy ze wskazówką bierną. Skala z jasnożółtej folii odblaskowej, co umożliwia lepsze rozpoznawanie wskazań także przy złej widoczności, z podwójną skalą N m/ft.ib. ękojeść z wbudowanym układem kompensacji siły. Element pomiarowy w postaci płytki elastycznej, z zabezpieczeniem przeciwprzeciążeniowym, praca lewoskrętna przez obrócenie. W stabilnej skrzynce stalowej. Odchyłka odczytu +_ 4 %. Dostarczany z certyfikatem. Narzędzia wtykowe patrz strona K b h L L F S F Kod W W X X mm mm mm mm mm mm g N m ft.lb 0 N m 0 ft.lb 24, x ,00 7a/80 MANOSKOP 7 z układem kompensacji siły w rękojeści Klucz dynamometryczny z wbudowaną na stałe grzechotką, wskaźnik zegarowy ze wskazówką bierną. Skala z jasnożółtej folii odblaskowej umożliwia lepsze rozpoznawanie wskazań także przy złej widoczności. Podwójna skala (N m i ft.lb). Zegar pomiarowy zabezpieczony dodatkowym pierścieniem przeciwko uderzeniom. Pomiar lewoskrętny nie jest możliwy. Odchyłka odczytu +_ 4 %. Dostarczany z certyfikatem. D b h L L F Kod W W X X mm mm mm mm g ft.lb N m 0 ft.lb 0 N m 3/ ,00 Miernik współczynnika tarcia 73Nm/ Klucz dynamometryczny wskazujący, z wbudowanym na stałe czopem kwadratowym i zegarem pomiarowym z wskazówką bierną. Wskazówka nie drga podczas pomiaru. Lekka budowa dzięki zastosowaniu aluminium. Odchyłka odczytu +_ 4 %. Dostarczany z certyfikatem. D b h L L F S F Kod W X mm mm mm mm mm g N m 0, N m / , ,00 TOSIOMETE 760 Wkrętak dynamometryczny ze wskaźnikiem, element pomiarowy w postaci sprężyny skrętnej; do pracy prawoskrętnej (z wskazówką bierną) i lewoskrętnej. Wkrętak dynamometryczny TOSIOMETE 760 z gniazdem sześciokątnym /4 (F 6.3 DIN 326), ze skalą porównawczą in.ib i z wskazówką przesuwną. Odchyłka odczytu +_ 4 % narzędzia wtykowe: wszystkie nasadki i elementy łączące z zewnętrznym sześciokątem E 6.3 ( /4 ) DIN 326/ISO 73 są łatwo i stabilnie mocowane w korpusie. Szeroki asortyment nasadek wkrętakowych typu BIT na stronach 2, 3. Do mocowania nasadek /4 należy zamówić element łączący Nr 3 (patrz str. ). wewn. L Kod rozm. W W X b mm g , 7 cn m, 6, in.lb 2, cn m F 6, , cn m 3 3 in.lb cn m F 6, , cn m 6 26 in.lb 0 cn m F 6, , cn m 2 2 in.lb 20 cn m F 6, ,00 72

19 Elektroniczny klucz dynamometryczny z pomiarem kąta obrotu Sensotork 73 Prosta i łatwa obsługa za pomocą poleceń menu na dużym wyświetlaczu. Szeroki zakres pomiaru ( % do 00 % maksymalnej wartości); odchyłka odczytu +_ % wartości wyświetlonej. Odchyłka wyświetlania wartości kątowej +_ %. Możliwość zorganizowania powtarzalnych operacji tworząc procedury oparte na poleceniach menu. Końcówki wtykowe patrz strona Elektroniczny klucz dynamometryczny z pomiarem kąta obrotu Sensotork Elektroniczny klucz dynamometryczny z pomiarem kąta obrotu z grzechotką wtykową z systemem Quickelease; do pracy w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara; pomiar niezależny od punktu zadawania obciążenia (rozm. 6, 20); szeroki zakres dostępnych jednostek pomiaru; możliwość dowolnego ustawiania sygnalizatorów informacyjnych: akustycznych, wibracyjnych i wizualnych; kontrolowany pomiar kąta bez ramienia odniesienia; możliwość łatwego dostosowywania narzędzi wtykowych o różnych długościach; łatwa obsługa i nastawianie; automatyczny sygnalizator przypominający o zbliżającym się terminie kolejnej kalibracji; możliwość indywidualnego oznakowania; zabezpieczenie hasłem przed niepożądanym Użytkownikiem; spełnianie wymagań normy DKD- 3-7, klasa 2 i DIN EN ISO 6789; z aktualnym certyfikatem kalibracji na podstawie DIN EN 0204; dostarczany w stabilnej walizce z tworzywa (rozm. 40 w stabilnej skrzynce stalowej). Dostarczany z 3 baterii typu, V AA. Możliwość stosowania także bateriami typu NiMH AA/L6,,2 V. W pełni zautomatyzowana kalibracja przy użyciu przyrządu Nr Üü D J b h L g Kod rozm. W W mm mm mm mm g z skrzynią N m 2, 44 ft.lb 3/8 9 x , , N m 7 48 ft.lb /2 4 x , , N m 296 ft.lb 3/4 4 x , ,00 Elektroniczny klucz dynamometryczny Sensotork 72 72/6* Elektroniczny klucz dynamometryczny Sensotork Elektroniczny klucz dynamometryczny z możliwością mocowania końcówek wtykowych, model jak Nr 73 ale bez funkcji pomiaru kąta. Üü D J b h L g Kod W W mm mm mm mm g z skrzynią N m 2, 44 ft.lb 3/8 9 x , ,00 * zaprzestano produkcji Akcesoria do elektronicznego klucza dynamometrycznego z pomiarem kąta Nr 73 i elektronicznego klucza dynamometrycznego Nr 72 Adapter USB, kabel z wtykiem jack i oprogramowanie Sensomaster do Nr 72, Do dokumentowania i zarządzania odczytami na PC oraz przeprowadzania statystycznych analiz transmisja zapisanych wyników i zaprogramowanych operacji identyfikacja łącza numer seryjny narzędzia zadany moment lub kąt moment zadziałania mechanizmu wyzwalającego osiągnięty moment i kąt tolerancja łączna wartość zapis łącznych danych w bazie danych usunięcie lub wydruk łącznych danych z bazy danych eksport wyświetlonych danych do pliku CSV (kompatybilny z EXCEL) 3 języków zarządzanie uprawnieniami Użytkownika zdefiniowanie nowego PIN kasowanie zapisanych wyników i zaprogramowanych operacji Wymagania systemowe: PC; Microsoft Windows 98 SE lub kompatybilny system z wejściem USB; łącze USB; rozdzielczość 024 x 768 pikseli; kabel typu STAHLWILLE USB lub adapter STAHLWILLE USB; zainstalowany napęd ODBC dla danych Access L Kod m g , 37 09,0 73

20 Końcówki wtykowe do kluczy dynamometrycznych 72/4 przełączalna, 22 zęby. Grzechotka wtykowa 72Q Grzechotka wtykowa Quickelease Üü przełączalna, z modułem zatrzaskowym Quickelease, rozm. 4: 22 zęby, rozm. do 0: 30 zębów, rozm. 20: 36 zębów. D J b h S Kod rozm. mm mm mm mm g /4 9 x , 7, 60 73, /8 9 x , 28* 30 74, /2 9 x , 28* 4 76, /2 4 x ,* 32 82,0 * Uwaga! Zmienione wartości nastawcze w kluczu dynamometrycznym (p. str. 90) Grzechotka wtykowa 72B przełączalna, z wewnętrznym sześciokątem /4 lub /6, DIN 326/ISO 73 D 6,3 lub D8; do bezpośredniego umieszczania końcówek wkrętakowych BIT /4 lub /6 zewnętrzny sześciokąt C 6,3 lub C 8 (rozm. 4: 22 zęby, rozm. : 30 zębów) sześciokąt wewnętrzny ze sprężyną (niemiecki wzór użytkowy DBGM). Bity wkłada się łatwo, są pewnie zablokowane i można je bez problemu wyjąć; także sześciokąty z szerokim rowkiem przystosowane do sprężyny mocującej (Forma E, DIN 326/ISO 73). D J b h S Kod mm mm mm mm g /4 9 x , 7, 62 7,00 Grzechotka wtykowa 73 o zmiennym kierunku pracy, 60 zębów. D J b h S Kod rozm. mm mm mm mm g /8 9 x ,8 7, 9, /2 9 x ,8 7, 47 6, /2 4 x , /4 4 x 8 0 3, ,00 Grzechotka nasadzana 73/80 z mechanizmem umożliwiającym przełożenie czopa, niemiecki wzór użytkowy (DBGM), 30 zębów. wewn. J b h S Kod rozm. b mm mm mm mm g /4 9 x , 4 6, /6 9 x , 28* 7 7,0 * Uwaga! Zmienione wartości nastawcze w kluczu dynamometrycznym (p. str. 90) Grzechotka wtykowa 72L/ przełączalna, 30 zębów. Uwaga: zmienione parametry klucza dynamometrycznego (patrz strona 90). Narzędzie charakteryzują te same parametry jak narzędzie wtykowe oczkowe Nr 732G/0 (patrz strona 77) i narzędzie wtykowe z czopem Nr 734L/ (patrz strona 7). D K b h S Kod mm mm mm mm g /4 24, x ,00 D J b h S Kod mm mm mm mm g /8 9 x 2 27, 4, ,00 74
