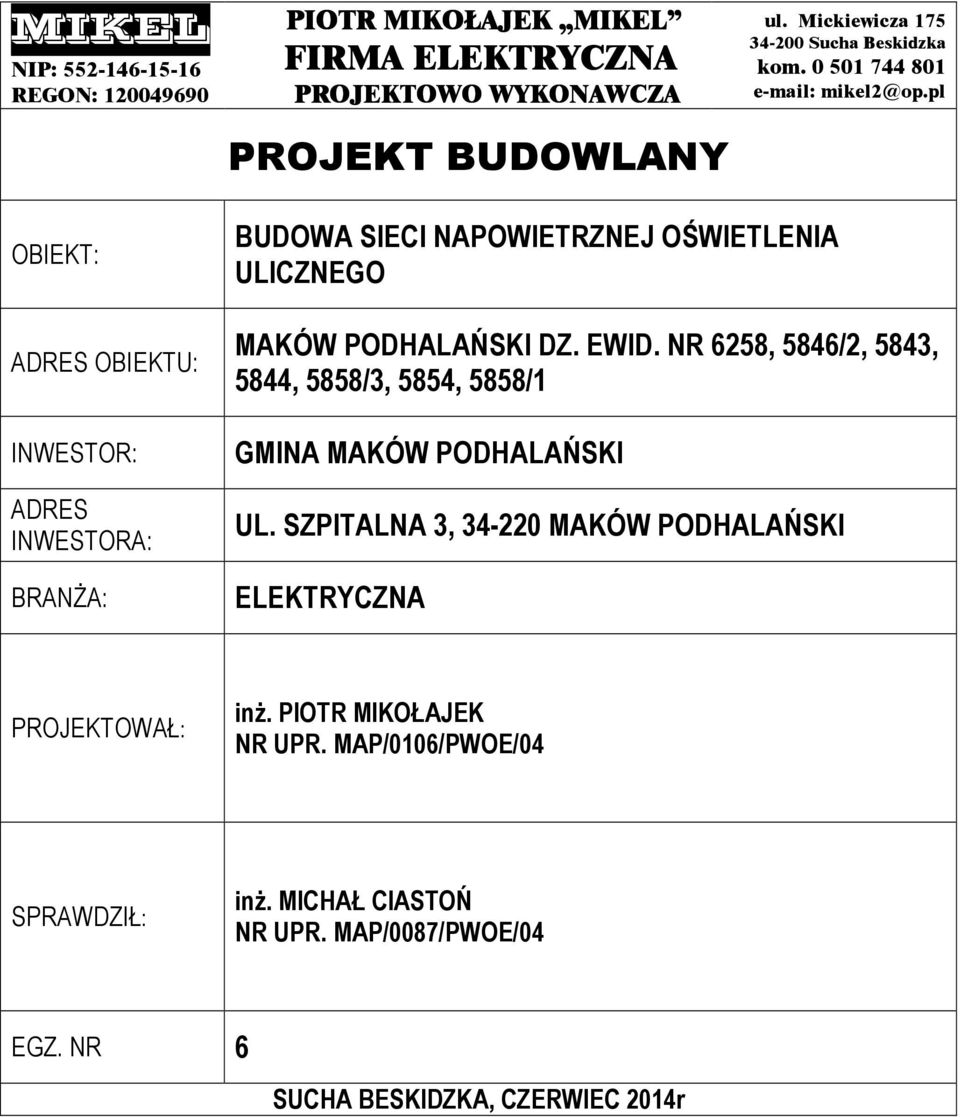

1 MIKEL NIP: REGON: PIOTR MIKOŁAJEK MIKEL FIRMA ELEKTRYCZNA PROJEKTOWO WYKONAWCZA PROJEKT BUDOWLANY ul. Mickiewicza Sucha Beskidzka kom mikel2@op.pl OBIEKT: ADRES OBIEKTU: INWESTOR: ADRES INWESTORA: BRANŻA: BUDOWA SIECI NAPOWIETRZNEJ OŚWIETLENIA ULICZNEGO MAKÓW PODHALAŃSKI DZ. EWID. NR 6258, 5846/2, 5843, 5844, 5858/3, 5854, 5858/1 GMINA MAKÓW PODHALAŃSKI UL. SZPITALNA 3, MAKÓW PODHALAŃSKI ELEKTRYCZNA PROJEKTOWAŁ: inż. PIOTR MIKOŁAJEK NR UPR. MAP/0106/PWOE/04 SPRAWDZIŁ: inż. MICHAŁ CIASTOŃ NR UPR. MAP/0087/PWOE/04 EGZ. NR 6 SUCHA BESKIDZKA, CZERWIEC 2014r

2 2. SPIS ZAWARTOŚCI PROJEKTU 1. STRONA TYTUŁOWA 2. SPIS ZAWARTOŚĆ PROJEKTU 3. STRONA PRAWNA 3.1 Warunki przyłączenia Nr WP/085578/2013/O06R03 z dnia: r 3.2 Opinia PZUDP Nr WG z dnia: r z załącznikiem graficznym 3.3 Oświadczenie projektanta 3.4 Oświadczenie sprawdzającego 3.5 Kserokopia uprawnień projektanta 3.6 Kserokopia przynależności do Izby Inżynierów Budownictwa projektanta 3.7 Kserokopia uprawnień sprawdzającego 3.8 Kserokopia przynależności do Izby Inżynierów Budownictwa sprawdzającego 4. OPIS TECHNICZNY 4.1. Przedmiot opracowania 4.2. Zakres opracowania 4.3. Podstawa opracowania 4.4. Zasadnicze parametry elektroenergetyczne 4.5. Projektowana sieć oświetlenia ulicznego 4.6. Sposób wykonania sieci oświetlenia ulicznego 4.7 Pomiar energii elektrycznej 4.8. Ochrona przeciwporażeniowa 4.9. Prace kontrolno pomiarowe Uwagi końcowe 5. OPIS DO PROJEKTU ZAGOSPODAROWANIA 5.1. Strona tytułowa 5.2. Przedmiot inwestycji 5.3. Stan istniejący 5.4. Projektowane zagospodarowanie działki 5.5. Dane informacyjne dotyczące działki 5.6. Zagrożenie dla środowiska 5.7. Ochrona interesów osób trzecich 6. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 6.1. Strona tytułowa 6.2. Zakres robót 6.3. Wykaz istniejących obiektów budowlanych 6.4. Wskazanie elementów zagosp. działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 6.5. Wskazanie przewidywanych zagrożeń występujących podczas realizacji robót 6.6. Instruktaż pracowników 6.7. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom 7. OBLICZENIA TECHNICZNE 7.1. Bilans mocy zainstalowanej Pn i mocy szczytowej Ps 7.2. Dobór przewodów ze względu na dopuszczalną obciążalność prądową 7.3. Obliczanie spadków napięć 8. ZESTAWIENIE MATERIAŁÓW 8.1. Zestawienie materiałów dla sieci oświetlenia ulicznego 9. ZAŁĄCZNIKI 9.1. Karta katalogowa oprawy BOYEN 8 LED 52W 10. RYSUNKI Rys. 1E. Projekt zagospodarowania. Rys. 2E. Schemat ideowy oświetlenia ulicznego

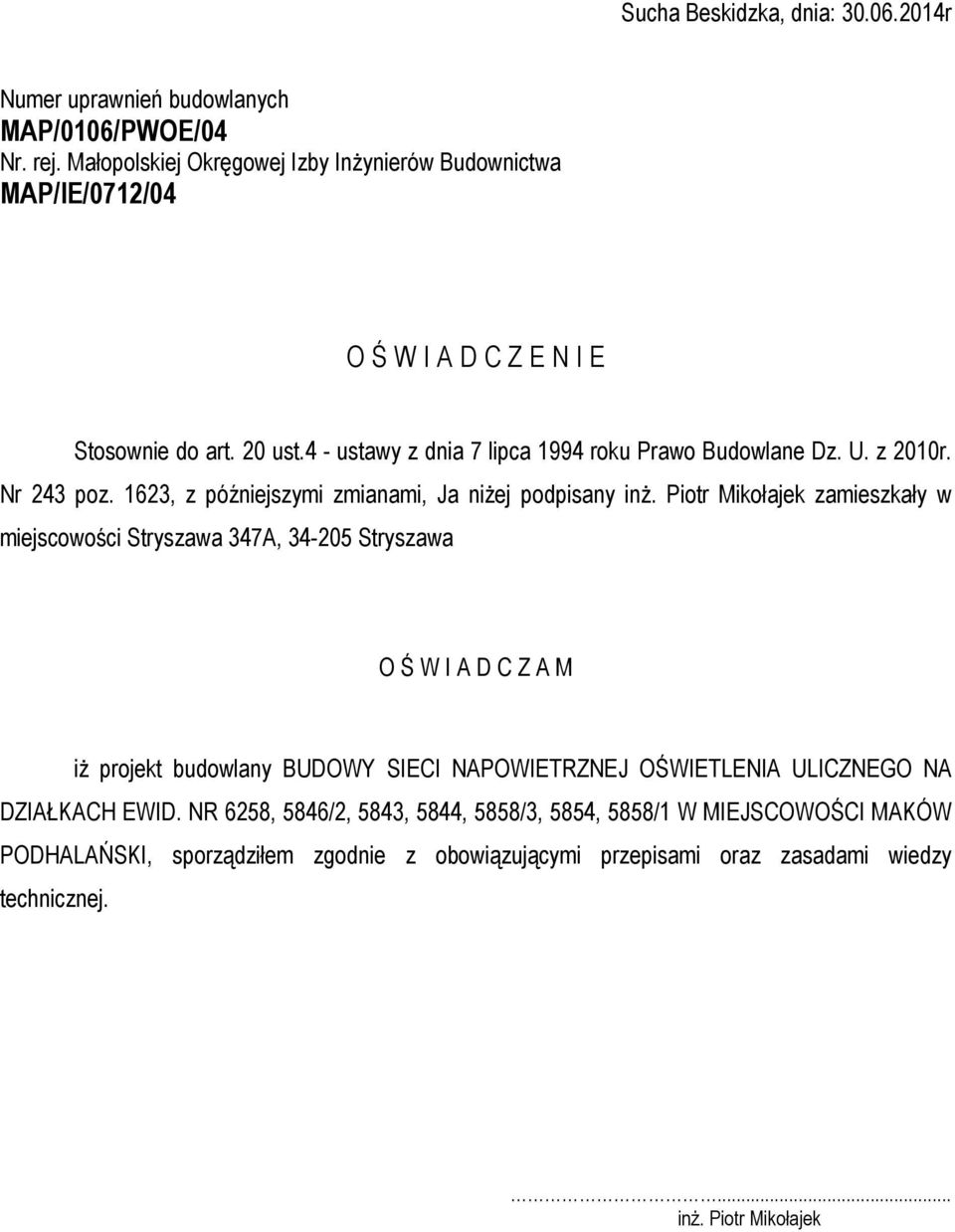

3 Sucha Beskidzka, dnia: r Numer uprawnień budowlanych MAP/0106/PWOE/04 Nr. rej. Małopolskiej Okręgowej Izby Inżynierów Budownictwa MAP/IE/0712/04 O Ś W I A D C Z E N I E Stosownie do art. 20 ust.4 - ustawy z dnia 7 lipca 1994 roku Prawo Budowlane Dz. U. z 2010r. Nr 243 poz. 1623, z późniejszymi zmianami, Ja niżej podpisany inż. Piotr Mikołajek zamieszkały w miejscowości Stryszawa 347A, Stryszawa O Ś W I A D C Z A M iż projekt budowlany BUDOWY SIECI NAPOWIETRZNEJ OŚWIETLENIA ULICZNEGO NA DZIAŁKACH EWID. NR 6258, 5846/2, 5843, 5844, 5858/3, 5854, 5858/1 W MIEJSCOWOŚCI MAKÓW PODHALAŃSKI, sporządziłem zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... inż. Piotr Mikołajek

4 Sucha Beskidzka, dnia: r Numer uprawnień budowlanych MAP/0087/PWOE/04 Nr. rej. Małopolskiej Okręgowej Izby Inżynierów Budownictwa MAP/IE/0686/04 O Ś W I A D C Z E N I E Stosownie do art. 20 ust.4 - ustawy z dnia 7 lipca 1994 roku Prawo Budowlane Dz. U. z 2010r. Nr 243 poz. 1623, z późniejszymi zmianami, Ja niżej podpisany inż. Michał Ciastoń zamieszkały ul. Taklińskiego 37, Kraków O Ś W I A D C Z A M iż projekt budowlany BUDOWY SIECI NAPOWIETRZNEJ OŚWIETLENIA ULICZNEGO NA DZIAŁKACH EWID. NR 6258, 5846/2, 5843, 5844, 5858/3, 5854, 5858/1 W MIEJSCOWOŚCI MAKÓW PODHALAŃSKI, sprawdziłem i jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... inż. Michał Ciastoń

5

6

7

8

9 4. OPIS TECHNICZNY 4.1. Przedmiot opracowania Przedmiot niniejszego opracowania jest budowa oświetlenia ulicznego na działkach ewid. Nr 6258, 5846/2, 5843, 5844, 5858/3, 5854, 5858/1 w miejscowości Maków Podhalański Zakres opracowania Projekt obejmuje budowę: - budowy dodatkowego przewodu oświetlenia ulicznego typu AsXSn 2x25mm 2 o dł. 86/91m na istniejących słupach sieci elektroenergetycznej napowietrznej od istniejącego słupa Nr 13 do słupa Nr 15 - budowy nowej sieci elektroenergetycznej napowietrznej oświetlenia ulicznego typu AsXSn 2x25mm 2 o dł. 41/44m, od słupa Nr 15 do projektowanego słupa Nr 15/1 - zabudowie pięciu opraw oświetleniowych w projektowej sieci 4.3. Podstawa opracowania - zlecenie Inwestora - warunki przyłączenia wydane przez TAURON DYSTRYBUCJA S.A. Oddział w Bielsku-Białej, Rejon Dystrybucji Wadowice pismem znak: WP/085578/2013/O06R03 z dnia: r - mapa sytuacyjno-wysokościowa w skali: 1:500 - wizja lokalna w terenie - obowiązujące przepisy i normy 4.4. Zasadnicze parametry elektroenergetyczne: Napięcie zasilania: U =230V Układ sieciowy: TT Typ opraw: BOYEN 8 LED 52W Pobór mocy oprawy: 52W Prąd znamionowy oprawy: Ino =0,24A Zabezpieczenie oprawy: Bi-Wts 6A Ilość opraw sieci oświetleniowej: 5 szt Projektowana sieć oświetlenia ulicznego Należy wykonać następujący zakres robót: - wykonać dobudowę przewodu oświetleniowego typu AsXSn 2x25mm 2 o długości trasy 86m a całkowitej długości przewodu 91m podwieszonego na istniejących słupach sieci nn od istniejącego słupa Nr 13 zasilanego z stacji transformatorowej S Maków Rynek obwód 30 Oświetlenie uliczne do słupa Nr 15 - wykonać nową wydzieloną sieć napowietrzną oświetlenia ulicznego typu AsXSn 2x25mm2 o długości trasy 41m a całkowitej długości przewodu 44m od słupa 15 do projektowanego słupa Nr 15/1. W projektowanej sieci oświetlenia ulicznego zostaną zastosowane słupy i ustoje typu: - ist. słup 13 typ P-10/ZN - ist. słup 14 typ P-10/ZN - proj. wymiana słupa 15 na typu N-10,5/4,3E + ustój typu U2 - proj. słup 15/1 typu K-10,5/4,3E + ustój typu U2 - Zabudować pięć opraw oświetlenia ulicznego typu BOYEN 8 LED 52W firmy ES-SYSTEM lub inne oprawy oświetlenia ulicznego o równoważnych parametrach, na słupach Nr 13, Nr 14, Nr 15, Nr 15, Nr 15/1 zamontowanych na wysięgnikach i zabezpieczonych bezpiecznikami BiWts 6A umieszczonych w osłonie bezpiecznikowej typu SV Zabudować na słupach Nr 13, Nr 15/1 po dwa ograniczniki przepięć typu BOP/R 0,44/5 na przewodzie fazowym i ochronno roboczym, oraz wykonać uziemienie ograniczników o rezystancji uziemienia nieprzekraczającej 10Ω. Uziemienie o takiej wartości należy uzyskać układając bednarkę FeZn 30x4mm, oraz wbijając sondy uziemiające.

10 4.6. Sposób wykonania sieci oświetlenia ulicznego Sieć oświetlenia ulicznego należy wykonać zgodnie z normą N SEP-E-003 Elektroenergetyczne linie napowietrzne, oraz z normą Nr PN-E :2000 Elektroenergetyczne linie napowietrzne Projektowanie i budowa Linie prądu przemiennego z przewodami roboczymi gołymi. Wytyczenie oraz inwentaryzację powykonawczą, projektowanej sieci napowietrznej oświetlenia ulicznego należy zlecić służbom geodezyjnym. Wszystkie wejścia na teren poszczególnych działek uzgodnić wcześniej z właścicielami gruntów. W sieci napowietrznej nn należy zastosować typowy osprzęt dla przewodów izolowanych w postaci uchwytów przelotowych, krańcowych o typach podanych w zestawieniu montażowym materiału. Naprężenie w warunkach normalnych dla przewodu oświetleniowego nie powinno przekraczać 30MPa. Teren po inwestycji doprowadzić do stanu pierwotnego. Urządzenia oświetlenia ulicznego oznaczyć za pomocą białego prostokąta o wymiarach 40x70mm mocowanego opaską odporną na UV. 4.7 Pomiar energii elektrycznej Pomiar energii elektrycznej odbywać się będzie za pomocą istniejącego układu pomiarowego energii czynnej 1- fazowego usytuowanego w istniejącej rozdzielni stacyjnej stacji transformatorowej Ochrona przeciwporażeniowa Jako system ochrony od porażeń prądem elektrycznym projektuje się samoczynne wyłączenie zasilania, oraz ochronę przez zastosowanie opraw w II klasie ochronności. Układ sieciowy TT Prace kontrolno - pomiarowe Po wykonaniu sieci oświetlenia ulicznego należy wykonać pomiaru rezystancji uziemienia słupów Nr 13, Nr 15. Prace powyższe winny być wykonane przez osoby posiadające uprawnienia w tym zakresie a z wykonanych pomiarów należy sporządzić protokoły wg obowiązujących wzorów Uwagi końcowe Całość robót należy wykonać zgodnie z obowiązującymi przepisami, zasadami wiedzy technicznej, oraz przepisami bezpieczeństwa i higieny pracy. Prace na urządzeniach będących w eksploatacji TAURON DYSTRYBUCJA S.A. Oddział w Bielsku Białej, Rejon Dystrybucji Wadowice, powinny być wykonywane po wcześniejszym wyłączeniu i dopuszczeniu do pracy przez uprawnionego pracownika Posterunku Energetycznego Sucha Beskidzka. Planowana inwestycja nie jest zaliczana do przedsięwzięć mogących znacząco oddziaływać na środowisko, nie jest więc konieczne sporządzenie raportu oddziaływania przedsięwzięcia na środowisko oraz nie jest wymagane uzyskanie decyzji o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia. W związku z charakterem inwestycji, stwierdza się, że projektowana budowa sieci elektroenergetycznej napowietrznej oświetleniowej 0,4kV nie będzie miała negatywnego wpływu na środowisko naturalne. Emisja zanieczyszczeń może wystąpić jedynie na etapie budowy i będzie miała charakter krótkotrwały przez co nie wpłynie niekorzystnie na zdrowie ludzi, środowisko naturalne oraz obiekty sąsiednie. Projektowana inwestycja budowy sieci elektroenergetycznej napowietrznej oświetleniowej 0,4kV, jest zgodna z ustaleniami obowiązującymi w miejscowym planie zagospodarowania przestrzennego gminy Maków Podhalański. Projektowana inwestycja budowy sieci elektroenergetycznej napowietrznej oświetleniowej 0,4kV, należy do pierwszej kategorii geotechnicznej, w warunkach gruntowych prostych i nie wymaga sporządzenia dokumentacji geologiczno-inżynierskiej, zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych z dnia: 25 kwietnia 2012r. Dla sieci elektroenergetycznej napowietrznej oświetleniowej 0,4kV typu AsXSn 2x25mm2 strefa ograniczonego inwestowania wynosi 2m, po 1m od środka kabla w obie strony.

11 5. OPIS DO PROJEKTU ZAGOSPODAROWANIA 5.1. Strona tytułowa OBIEKT: BUDOWA SIECI NAPOWIETRZNEJ OŚWIETLENIA ULICZNEGO ADRES OBIEKTU: MAKÓW PODHALAŃSKI DZ. EWID. NR 6258, 5846/2, 5843, 5844, 5858/3, 5854, 5858/1 INWESTOR: GMINA MAKÓW PODHALAŃSKI ADRES INWESTORA: UL. SZPITALNA 3, MAKÓW PODHALAŃSKI BRANŻA: ELEKTRYCZNA PROJEKTOWAŁ: INŻ. PIOTR MIKOŁAJEK NR UPR. MAP/0106/PWOE/ STRYSZAWA 347A SPRAWDZIŁ: INŻ. MICHAŁ CIASTOŃ NR UPR. MAP/0087/PWOE/04 UL. TAKLIŃSKIEGO 37, KRAKÓW... inż. Piotr Mikołajek... inż. Michał Ciastoń

12 5.2. Przedmiot inwestycji Przedmiot niniejszego opracowania jest budowa oświetlenia ulicznego na działkach ewid. Nr 6258, 5846/2, 5843, 5844, 5858/3, 5854, 5858/1 w miejscowości Maków Podhalański Stan istniejący Na przedmiotowych działkach projektowanej sieci oświetlenia ulicznego znajdują się istniejące budynki, oraz występuje uzbrojenie terenu w postaci sieci elektroenergetycznej napowietrznej 15kV, 0,4kV, sieci wodociągowej, sieci kanalizacyjnej, sieci telekomunikacyjnej oraz przebiega droga gminna Projektowane zagospodarowanie działki Na przedmiotowych działkach projektuję: - wykonać dobudowę przewodu oświetleniowego typu AsXSn 2x25mm 2 o długości trasy 86m a całkowitej długości przewodu 91m podwieszonego na istniejących słupach sieci nn od istniejącego słupa Nr 13 zasilanego z stacji transformatorowej S Maków Rynek obwód 30 Oświetlenie uliczne do słupa Nr 15 - wykonać nową wydzieloną sieć napowietrzną oświetlenia ulicznego typu AsXSn 2x25mm2 o długości trasy 41m a całkowitej długości przewodu 44m od słupa 15 do projektowanego słupa Nr 15/1. - Zabudować pięć opraw oświetlenia ulicznego typu BOYEN 8 LED 52W firmy ES-SYSTEM lub inne oprawy oświetlenia ulicznego o równoważnych parametrach, na słupach Nr 13, Nr 14, Nr 15, Nr 15, Nr 15/1 zamontowanych na wysięgnikach i zabezpieczonych bezpiecznikami BiWts 6A umieszczonych w osłonie bezpiecznikowej typu SV Zabudować na słupach Nr 13, Nr 15/1 po dwa ograniczniki przepięć typu BOP/R 0,44/5 na przewodzie fazowym i ochronno roboczym, oraz wykonać uziemienie ograniczników o rezystancji uziemienia nieprzekraczającej 10Ω Dane informacyjne dotyczące działki Przedmiotowe działki nie są objęte ochroną konserwatorską i nie występują na nich obiekty wpisane w rejestr zabytków oraz nie znajdują się w granicach terenu górniczego Zagrożenie dla środowiska Roślinność - przebieg trasy sieci nie wpływa na istniejącą roślinność wysoką, nie zachodzi konieczność wycinki drzew. Ochrona Środowiska - charakter inwestycji nie wpływa w żaden sposób na pogorszenie stanu środowiska naturalnego 5.7. Ochrona interesów osób trzecich Budowa sieci oświetlenia ulicznego nie naruszy uzasadnionych interesów osób trzecich zgodnie z art. 5 ust. 2. Prawo Budowlane.

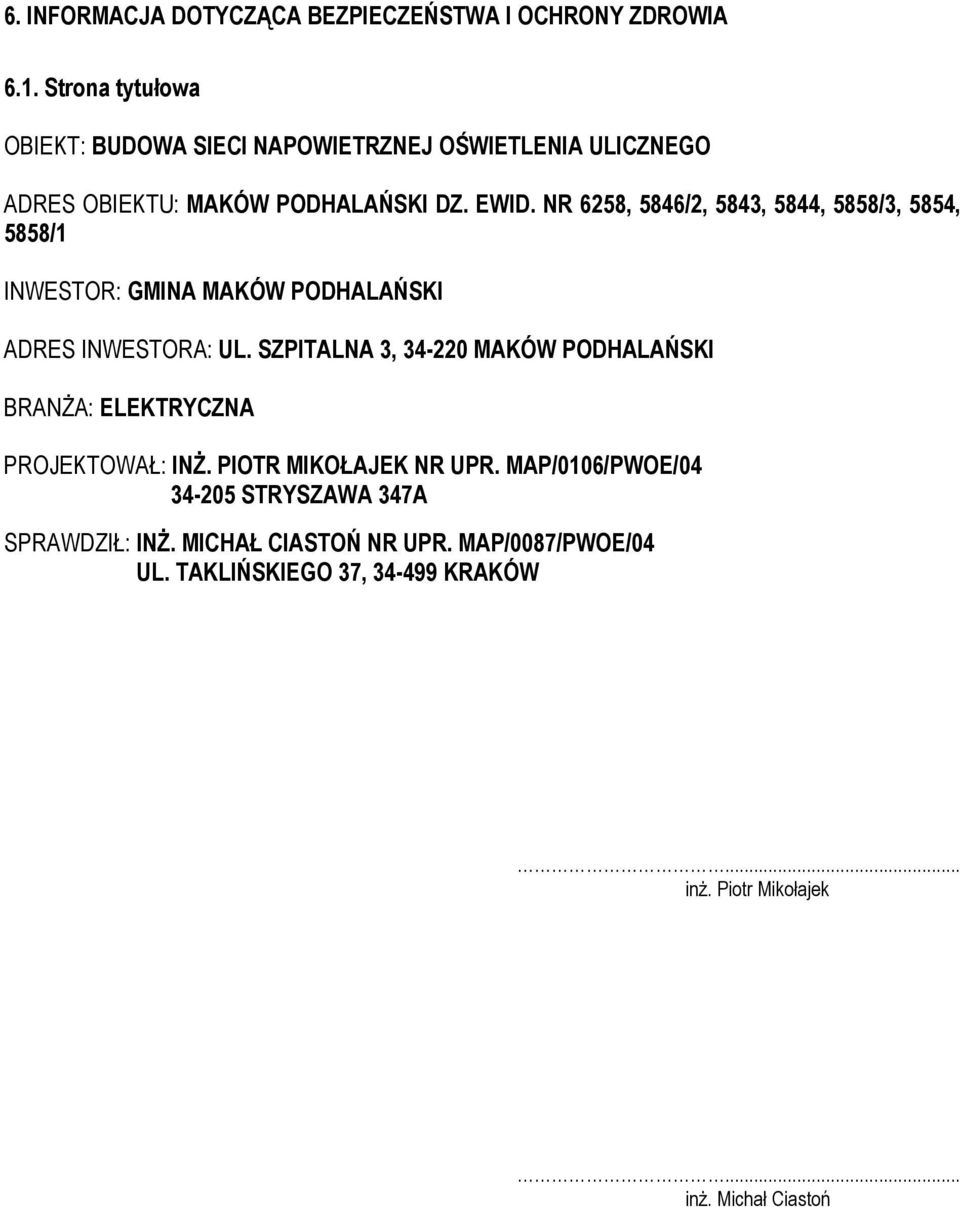

13 6. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 6.1. Strona tytułowa OBIEKT: BUDOWA SIECI NAPOWIETRZNEJ OŚWIETLENIA ULICZNEGO ADRES OBIEKTU: MAKÓW PODHALAŃSKI DZ. EWID. NR 6258, 5846/2, 5843, 5844, 5858/3, 5854, 5858/1 INWESTOR: GMINA MAKÓW PODHALAŃSKI ADRES INWESTORA: UL. SZPITALNA 3, MAKÓW PODHALAŃSKI BRANŻA: ELEKTRYCZNA PROJEKTOWAŁ: INŻ. PIOTR MIKOŁAJEK NR UPR. MAP/0106/PWOE/ STRYSZAWA 347A SPRAWDZIŁ: INŻ. MICHAŁ CIASTOŃ NR UPR. MAP/0087/PWOE/04 UL. TAKLIŃSKIEGO 37, KRAKÓW... inż. Piotr Mikołajek... inż. Michał Ciastoń

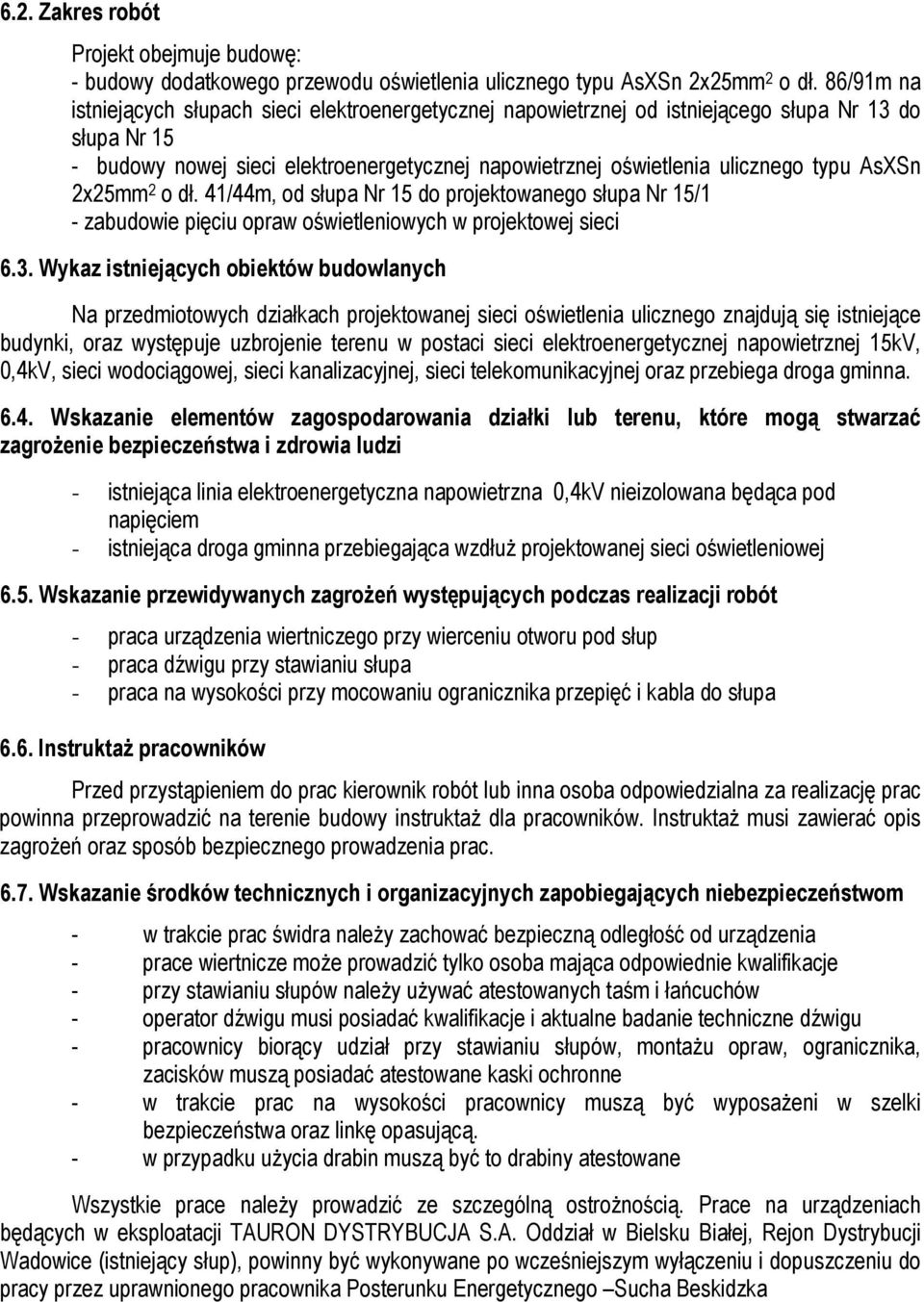

14 6.2. Zakres robót Projekt obejmuje budowę: - budowy dodatkowego przewodu oświetlenia ulicznego typu AsXSn 2x25mm 2 o dł. 86/91m na istniejących słupach sieci elektroenergetycznej napowietrznej od istniejącego słupa Nr 13 do słupa Nr 15 - budowy nowej sieci elektroenergetycznej napowietrznej oświetlenia ulicznego typu AsXSn 2x25mm 2 o dł. 41/44m, od słupa Nr 15 do projektowanego słupa Nr 15/1 - zabudowie pięciu opraw oświetleniowych w projektowej sieci 6.3. Wykaz istniejących obiektów budowlanych Na przedmiotowych działkach projektowanej sieci oświetlenia ulicznego znajdują się istniejące budynki, oraz występuje uzbrojenie terenu w postaci sieci elektroenergetycznej napowietrznej 15kV, 0,4kV, sieci wodociągowej, sieci kanalizacyjnej, sieci telekomunikacyjnej oraz przebiega droga gminna Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi - istniejąca linia elektroenergetyczna napowietrzna 0,4kV nieizolowana będąca pod napięciem - istniejąca droga gminna przebiegająca wzdłuż projektowanej sieci oświetleniowej 6.5. Wskazanie przewidywanych zagrożeń występujących podczas realizacji robót - praca urządzenia wiertniczego przy wierceniu otworu pod słup - praca dźwigu przy stawianiu słupa - praca na wysokości przy mocowaniu ogranicznika przepięć i kabla do słupa 6.6. Instruktaż pracowników Przed przystąpieniem do prac kierownik robót lub inna osoba odpowiedzialna za realizację prac powinna przeprowadzić na terenie budowy instruktaż dla pracowników. Instruktaż musi zawierać opis zagrożeń oraz sposób bezpiecznego prowadzenia prac Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom - w trakcie prac świdra należy zachować bezpieczną odległość od urządzenia - prace wiertnicze może prowadzić tylko osoba mająca odpowiednie kwalifikacje - przy stawianiu słupów należy używać atestowanych taśm i łańcuchów - operator dźwigu musi posiadać kwalifikacje i aktualne badanie techniczne dźwigu - pracownicy biorący udział przy stawianiu słupów, montażu opraw, ogranicznika, zacisków muszą posiadać atestowane kaski ochronne - w trakcie prac na wysokości pracownicy muszą być wyposażeni w szelki bezpieczeństwa oraz linkę opasującą. - w przypadku użycia drabin muszą być to drabiny atestowane Wszystkie prace należy prowadzić ze szczególną ostrożnością. Prace na urządzeniach będących w eksploatacji TAURON DYSTRYBUCJA S.A. Oddział w Bielsku Białej, Rejon Dystrybucji Wadowice (istniejący słup), powinny być wykonywane po wcześniejszym wyłączeniu i dopuszczeniu do pracy przez uprawnionego pracownika Posterunku Energetycznego Sucha Beskidzka

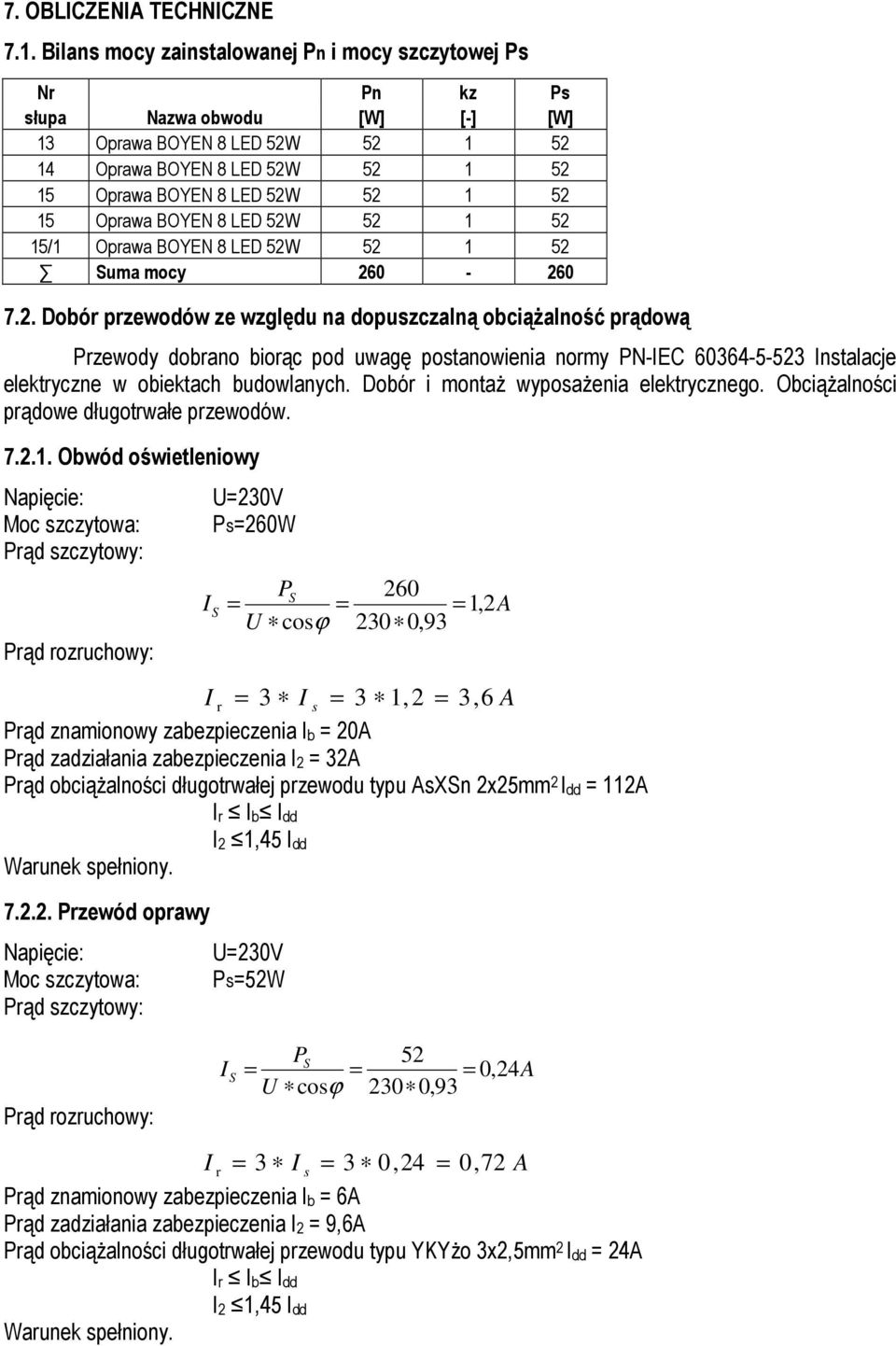

15 7. OBLICZENIA TECHNICZNE 7.1. Bilans mocy zainstalowanej Pn i mocy szczytowej Ps Nr Pn kz Ps słupa Nazwa obwodu [W] [-] [W] 13 Oprawa BOYEN 8 LED 52W Oprawa BOYEN 8 LED 52W Oprawa BOYEN 8 LED 52W Oprawa BOYEN 8 LED 52W /1 Oprawa BOYEN 8 LED 52W Suma mocy Dobór przewodów ze względu na dopuszczalną obciążalność prądową Przewody dobrano biorąc pod uwagę postanowienia normy PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalności prądowe długotrwałe przewodów Obwód oświetleniowy Napięcie: Moc szczytowa: Prąd szczytowy: Prąd rozruchowy: U=230V Ps=260W I r = 3 I s = 3 1,2 = 3, 6 A Prąd znamionowy zabezpieczenia Ib = 20A Prąd zadziałania zabezpieczenia I2 = 32A Prąd obciążalności długotrwałej przewodu typu AsXSn 2x25mm 2 Idd = 112A Warunek spełniony Przewód oprawy Napięcie: Moc szczytowa: Prąd szczytowy: Prąd rozruchowy: Ir Ib Idd I2 1,45 Idd U=230V Ps=52W Prąd znamionowy zabezpieczenia Ib = 6A Prąd zadziałania zabezpieczenia I2 = 9,6A Prąd obciążalności długotrwałej przewodu typu YKYżo 3x2,5mm 2 Idd = 24A Warunek spełniony. I PS 260 = = = 1, U cosϕ 230 0,93 S 2 PS 52 IS = = = 0, 24A U cosϕ 230 0,93 I = 3 I s = 3 0,24 0, 72 A r = Ir Ib Idd I2 1,45 Idd A

16 7.3. Obliczanie spadków napięć Spadek napięcia w projektowanej sieci oświetleniowej napowietrznej typu AsXSn 2x25mm 2 wyliczono wzorem: 2 P l 100% U % = 2 γal s U Największy procentowy spadek napięcia w projektowanej sieci oświetleniowej wystąpi na słupie Nr 15/1 i wyniesie: U% =0,1%. U%obl. U%dop. 0,1 5,0% Spadek napięcia w granicy dopuszczalnej.... inż. Piotr Mikołajek... inż. Michał Ciastoń

17 8. ZESTAWIENIE MATERIAŁÓW 8.1. Zestawienie materiałów dla sieci napowietrznej oświetlenia ulicznego Słupy Ustoje Śruby hakowe Uchwyty Zaciski Oświetlenie uliczne [Oznaczenie na mapie] Nr Słupa Rodzaj przewodów Rozpiętość przęsła [m.] SLIP SLIP 22.1 SLIP Ogranicznik BOP/R 0,44/5 Bednarka ocynk. [m.] Uziom pionowy [kpl] Oprawa BOYEN LED 52W Układ sterowania z fotokom. Uchwyt rury na słup [szt] Rodzaj Słupa Ilość żerdzi ZN 10 ZN - 12 E-10,5/4,3 E-10,5/10 E 12/6 E- 12/10 B - 60 B - 80 B - 90 B U - 85 Obejma Ou-1 SOT SOT SOT PD 2.3 Końć. SO S Przel. Nar. SO 130 SO79.6+COT36+COT37 Źródło światła Wysięgnik WO-3m Uchwyt do wys. UW-2E Uchwyt do wys. UW-1 Osłona bezp. SV Bezpiecznik Bi-Wts 6A Przewód YKYżo 3x2,5 13 Ist. P-10/ZN Ist. P-10/ZN Proj. N-10,5/4,3E /1 Proj. K-10,5/4,3E Σ Podsumowanie AsXSn 4x25mm2 Uwaga: dopuszcza się stosowanie innych wyrobów o równoważnych parametrach technicznych i jakościowych, po uzgodnieniu ich z Inwestorem.
